Hyundai Santa Fe 2005 Manuel du propriétaire (in French)

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
120SOIN DES CASSETTES
B850A02L SR040B1-FU L'utilisation judicieuse des cassettes permet d'augementer leur durée de vie et de préserver la qualité de la restitution sonore. Veiller à ne pas exposer les cassettes et leur bôitieraux rayons directs du soleil, au froid excessif ni à la poussière. Lorsqu'elles ne sont pas utilisées, toujours rangerles cassettes dans leur boîtier de protection. Lorsque l'air dans l'habitacle est très chaud ou très froid, attendreque la température soit devenue plus confortable avant de faire fonctionner le lecteur de cassette. B860A01L
Rangement Les disques devraient être rangés à la fraîche dans leur boîtier après utilisation pour les protéger du soleil, de la chaleur et de la poussière.Ne tirez pas sur le disque pendantqu'il est attiré dans le lecteur par lemécanisme de chargement. Ne retirez pas le lecteur du tableau de bord immédiatement après l'introduction d'undisque ou l'enfoncement du bouton d'éjection car le disque sera instable dans l'appareil risquant d'êtreendommagé.N'introduisez pas un disque dans lelecteur pendant que celui-ci est sortidu tableau de bord ou qu'il est hors tension. Gardez vos disques propres Les traces de doigts, la poussière ou
la saleté pourraient causer le malfonctionnement. Essuyez la sur- face avec un linge propre et doux. Sila surface est très souillée, nettoyez- la avec un linge doux humecté d'une solution d'eau et de détersif doux.Voir illustration.
smflfra-1b.p65 6/7/2005, 11:16 AM
120

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
121
o La tête de lecture et les galets
d'entrâinement et de pincement se couvrent progressivement d'un résidu qui peut affecter la qualité de la restitution sonore. Il estrecommandé de nettoyer ces éléments une fois par mois au moyen d'une cassette de nettoyagedisponible dans le commerce ou d'un solvant spécial vendu dans les magasins audio spécialisés. Seconformer scrupuleusement aux instructions du fabricant et ne jamais huiler une pièce quelconquedu lecteur de cassette.
B860A02L
Tête
Applicateur en coton
o S'assurer que l'étiquette sur la cas-
sette n'est pas sur le point de se décoller, pour éviter que l'éjection de la cassette ne soit entravée.
o Ne jamais toucher ou salir la sur- face de la bande magnétique.
o Ne pas approcher d'objets
magnétiques (appareil à moteurélectrique, haut-parleur, transfor- mateur, par exemple) das cassetteset du lecteur de cassette.
o Ranger les cassettes au sec et au
frais, en tournant vers le bas lecôté apparent de la bande, de manière à éviter que la poussière ne s'introduise dans la cassette.
o Eviter de rebobiner de manière
répétée une partie de la bande afinde rejouer un morceau de musique.La qualité du rebobinage pourraits'en ressentir, entrâinant à la longueune friction excessive de nature à affecter la qualité de la restitution sonore. Si le problème se prèsente,il est parfois possible d'y remédier en rebobinant complètement la bande dans un sens puis dansl'autre à plusieursreprises. Si cela ne suffit pas, ne plus utiliser cette cassette dans la voiture.
o Ne jamais laisser une cassette
dans le lecteur si ce n'est pas pourla jouer. L'endommagement du lecteur et de la cassette pourrait en résulter.
o Nous déconseillons vivemenet d'utiliser des cassettes autres queles C60 (60 minutes au total). Dansles cassettes C120 ou C180, la bande magnétique est très fine. Il est préférable de ne pas les utiliserdans une voiture.
B860A01O
smflfra-1b.p65 6/7/2005, 11:16 AM
121

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
122ANTENNE
B870C01A-GUT Antenne manuelle (Si installé) Votre voiture est équipée d'une antenne manuelle en acier inoxydable.Elle permet de recevoir les onder FM et AM. Déployez l'antenne à la main, comme indiqué sur le dessin.
ATTENTION:
Avant de vous rendre à une stationde lavage automatique ou à un endroit où la hauteur est limitée, comme par exemple un garagerésidentiel ou commercial, veillez à ce que l'antenne soit totalement rétractée. B870C01O
REMARQUE:
Regardez la cassette avant de
l'insérer.
Si la cassette est trop lâche,
resserrez-la en tournant un despetits moyeux avec un crayon ou votre doigt. Si l'étiquette est en train de se décoller, ne mettez pasla cassette dans l'appareil. Elle ris- que de se coincer dans le mécanisme d'entraînement lorsquevous essayez d'éjecter la cassette. Ne laissez pas une cassette exposée
à de fortes températures ou une humidité élevée comme sur le tab- leau de bord ou dans le lecteur decassettes. Si une cassette est extrêmement chaude ou froide, laissez-la atteindre une températuremodérée avant de la mettre dans le lecteur de cassettes.
!
B860A03L
o Toujours s'assurer que la bande
est parfaitement enroulée autour des bobines avant d'introduire la cassette dans le lecteur. Au besoin, introduire un crayon dans l'un desaxes d'entrâinement de la cassette pour retendre la bande.
smflfra-1b.p65 6/7/2005, 11:16 AM
122

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
123
ATTENTION:
o Ne nettoyez pas le côté intérieur de la glace latérale arrière avec un nettoyeur de glace abrasif, nin'utilisez un racloir pour enlever les dépôts étrangers de la sur- face intérieure de la glace carcela risque d'endommager les éléments de l'antenne.
o Evitez d'ajouter un revêtement métallique tel que Ni, Cd, etc.Cela risque de perturber la réception des signaux deradiodiffusion AM et FM.!
B880C02B-GUT Antenne intégrée dans la vitre (Si installé)
Si le radio est allumée alors que la
clé de contact se trouve en position «MARCHE» ou «ACC», votre véhicule recevra des signaux AM et FM par lebiais de l'antenne située dans la vitre arrière. HSM2176
smflfra-1b.p65
6/7/2005, 11:16 AM
123

2
LES GAZ D'ECHAPPEMENT SONT NOCIFS! .......... 2-2
AVANT DE DEMARRER LE MOTEUR ....................... 2-4
POSITIONS DE LA CLE .............................................. 2-5
DEMARRAGE DU MOTEUR ...................................... 2-6
MANOEUVRE DE LA BOITE MANUELLE .................. 2-8EMBRAYAGE ET DIFFERENTIEL AUTOMATIQUES ...................................................... 2-11
SYSTEME ANTIBLOCAGE DES ROUES (ABS) ......2-16
SYSTEME DE COMMANDE DE TRACTION DE FREIN (BTCS) ..................................................... 2-17
FONCTIONNEMENT DES 4 ROUES MOTRICES TOUJOURS EN PRISE ............................................. 2-18
SYSTEME DE VERROUILLAGE DES 4 ROUES M OTRICES ............................................................... 2-22
DIFFERENTIEL A GLISSEMENT LIMITE ..................2-23
BONNES HABITUDES DE FREINAGE .....................2-24
ROULER A L'ECONOMIE ..........................................2-25
NEGOCIER LES VIRAGES EN DOUCEUR .............2-27
CONDUITE EN HI VER ............................................... 2-27
REMORQUAGE PAR UNE DEPANNEUSE OU AUTRE VEICULE ..................................................... 2-31

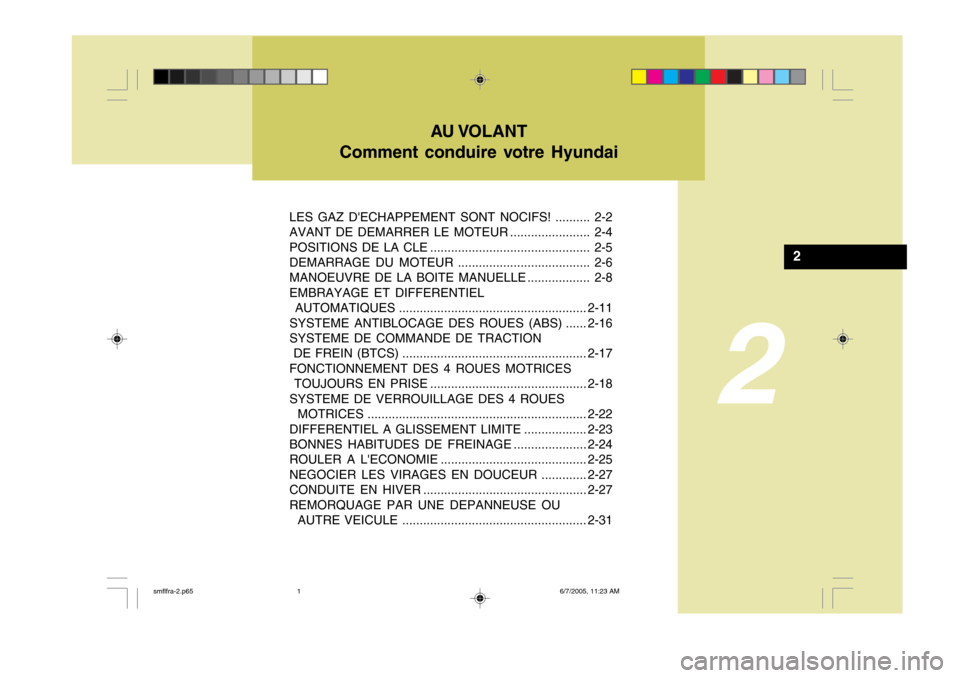

AU VOLANT
Comment conduire votre Hyundai
2
smflfra-2.p65 6/7/2005, 11:23 AM
1

2COMMENT CONDUIRE VOTRE HYUNDAI
2
C010A02O-AUT

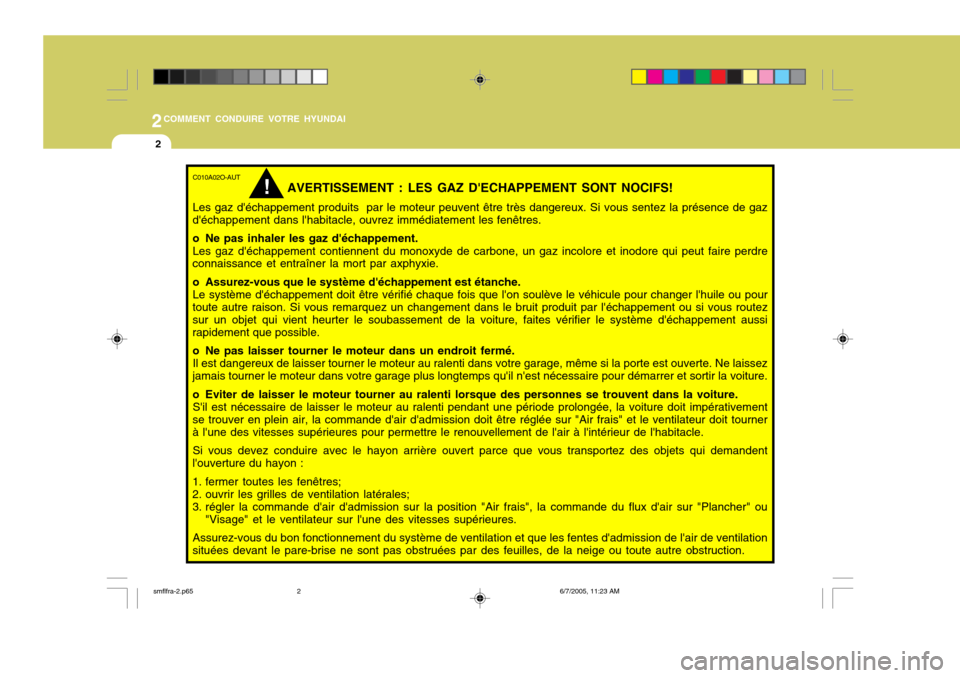

AVERTISSEMENT : LES GAZ D'ECHAPPEMENT SONT NOCIFS!
Les gaz d'échappement produits par le moteur peuvent être très dangereux. Si vous sentez la présence de gaz
d'échappement dans l'habitacle, ouvrez immédiatement les fenêtres.
o Ne pas inhaler les gaz d'échappement.
Les gaz d'échappement contiennent du monoxyde de carbone, un gaz incolore et inodore qui peut faire perdre
connaissance et entraîner la mort par axphyxie.
o Assurez-vous que le système d'échappement est étanche.
Le système d'échappement doit être vérifié chaque fois que l'on soulève le véhicule pour changer l'huile ou pour
toute autre raison. Si vous remarquez un changement dans le bruit produit par l'échappement ou si vous routez sur un objet qui vient heurter le soubassement de la voiture, faites vérifier le système d'échappement aussi rapidement que possible.
o Ne pas laisser tourner le moteur dans un endroit fermé. Il est dangereux de laisser tourner le moteur au ralenti dans votre garage, même si la porte est ouverte. Ne laissez
jamais tourner le moteur dans votre garage plus longtemps qu'il n'est nécessaire pour démarrer et sortir la voiture.
o Eviter de laisser le moteur tourner au ralenti lorsque des personnes se trouvent dans la voiture.
S'il est nécessaire de laisser le moteur au ralenti pendant une période prolongée, la voiture doit impérativement
se trouver en plein air, la commande d'air d'admission doit être réglée sur "Air frais" et le ventilateur doit tourner à l'une des vitesses supérieures pour permettre le renouvellement de l'air à l'intérieur de l'habitacle.
Si vous devez conduire avec le hayon arrière ouvert parce que vous transportez des objets qui demandent
l'ouverture du hayon :
1. fermer toutes les fenêtres;
2. ouvrir les grilles de ventilation latérales;
3. régler la commande d'air d'admission sur la position "Air frais", la commande du flux d'air sur "Plancher" ou "Visage" et le ventilateur sur l'une des vitesses supérieures.
Assurez-vous du bon fonctionnement du système de ventilation et que les fentes d'admission de l'air de ventilation
situées devant le pare-brise ne sont pas obstruées par des feuilles, de la neige ou toute autre obstruction.
!
smflfra-2.p65 6/7/2005, 11:23 AM
2

2
COMMENT CONDUIRE VOTRE HYUNDAI
3

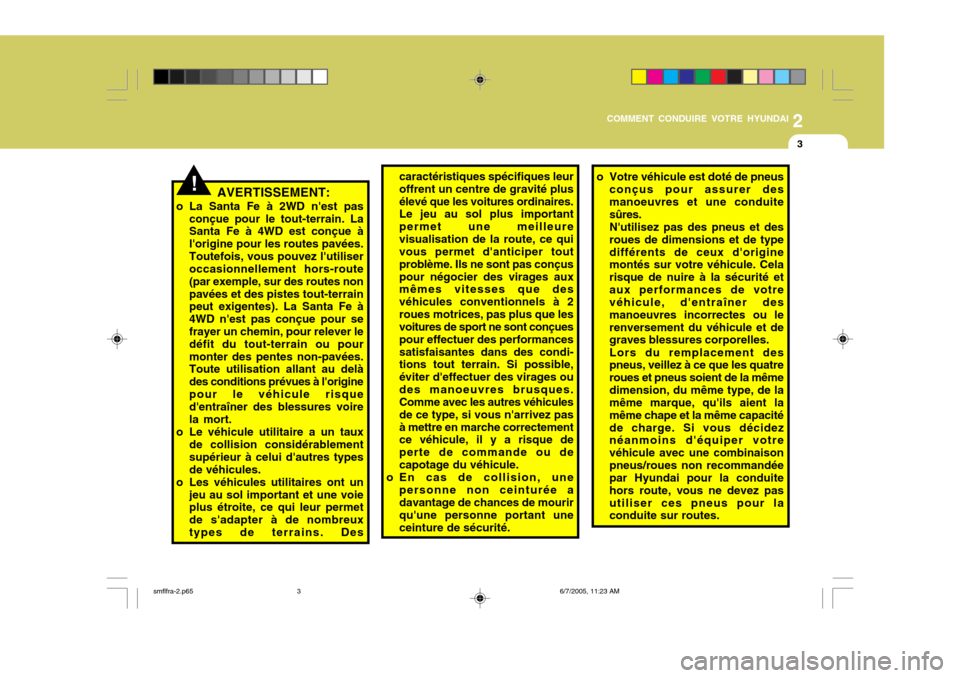

AVERTISSEMENT:
o La Santa Fe à 2WD n'est pas conçue pour le tout-terrain. La Santa Fe à 4WD est conçue à l'origine pour les routes pavées.Toutefois, vous pouvez l'utiliser occasionnellement hors-route (par exemple, sur des routes nonpavées et des pistes tout-terrain peut exigentes). La Santa Fe à 4WD n'est pas conçue pour sefrayer un chemin, pour relever le défit du tout-terrain ou pour monter des pentes non-pavées. Toute utilisation allant au delà des conditions prévues à l'originepour le véhicule risque d'entraîner des blessures voire la mort.
o Le véhicule utilitaire a un taux de collision considérablementsupérieur à celui d'autres typesde véhicules.
o Les véhicules utilitaires ont un jeu au sol important et une voie plus étroite, ce qui leur permet de s'adapter à de nombreuxtypes de terrains. Des caractéristiques spécifiques leuroffrent un centre de gravité plusélevé que les voitures ordinaires. Le jeu au sol plus important permet une meilleurevisualisation de la route, ce qui vous permet d'anticiper tout problème. Ils ne sont pas conçuspour négocier des virages aux mêmes vitesses que des véhicules conventionnels à 2roues motrices, pas plus que les voitures de sport ne sont conçues pour effectuer des performancessatisfaisantes dans des condi- tions tout terrain. Si possible, éviter d'effectuer des virages oudes manoeuvres brusques. Comme avec les autres véhicules de ce type, si vous n'arrivez pasà mettre en marche correctement ce véhicule, il y a risque de perte de commande ou decapotage du véhicule.
o En cas de collision, une
personne non ceinturée a davantage de chances de mourir qu'une personne portant uneceinture de sécurité.!o Votre véhicule est doté de pneusconçus pour assurer des manoeuvres et une conduite sûres.N'utilisez pas des pneus et desroues de dimensions et de typedifférents de ceux d'origine montés sur votre véhicule. Cela risque de nuire à la sécurité etaux performances de votre véhicule, d'entraîner des manoeuvres incorrectes ou lerenversement du véhicule et de graves blessures corporelles. Lors du remplacement des pneus, veillez à ce que les quatre roues et pneus soient de la mêmedimension, du même type, de la même marque, qu'ils aient la même chape et la même capacitéde charge. Si vous décidez néanmoins d'équiper votre véhicule avec une combinaisonpneus/roues non recommandée par Hyundai pour la conduite hors route, vous ne devez pasutiliser ces pneus pour la conduite sur routes.
smflfra-2.p65 6/7/2005, 11:23 AM
3

2COMMENT CONDUIRE VOTRE HYUNDAI
4POUR DÉMARRER LE MOTEURAVANT DE DEMARRER LE MOTEUR
C030A01A-GUT INTERRUPTEUR A DOUBLE
EMPLOI D'ALLUMAGE ET VERROUILLAGE DE LA DIREC-TION
o Si votre Hyundai est équipée d'une transmission manuelle, mettez le levier de changement de vitesse en position neutre et appuyez à fond sur la pédale d'embrayage.
o Si votre Hyundai a une transmis- sion automatique, mettez le levierde changement de vitesse sur "P" (stationnement).
o Pour démarrer le moteur, insérez la clé d'allumage et tournez-la sur laposition "START". Relâchez-la dès que le moteur démarre. Nemaintenez pas la clé en position "START" pendant plus de 15 secondes.
REMARQUE: Par mesure de sécurité, le moteur
ne doit pas être démarré si le levier de changement de vitesses n'est pas en position "P" ou "N" (trans-mission automatique).
9. Lorsque vous mettez l'interrupteur
de l'allumage sur "MARCHE",vérifiez que tous les voyants lumineux d'avertissement fonctionnent et que vous avezassez de carburant.
10. Contrôlez le fonctionnement des
feux de détresse et des ampouleslorsque la clé est en position de "MARCHE".
!AVERTISSEMENT (Moteur Diesel):
Pour vous assurer qu'il y a un vide suffisant dans le système defreinage dans des conditions de démarrage par temps froid, il est nécessaire de faire tourner lemoteur au ralenti pendant plusieurs secondes après avoir démarré le moteur.
C020A01O-GUT Avant de démarrer le moteur, vous devez toujours:
1. Faire le tour du véhicule pour vous
assurer qu'il n'y a pas de pneus crevés, de flaques d'huile ou d'eau ou d'autres indications de problèmes possibles.
2. Avant d'entrer dans la voiture, assurez-vous que le frein destationnement est bien mis.
3. Contrôlez que toutes les vitres et
les feux sont propres.
4. Contrôlez que les rétroviseurs intérieurs et extérieurs sont propreset en bonne position.
5. Contrôlez votre siège, le dossier,
l'appuie-tête pour vous assurer qu'ilssont dans la bonne position.
6. Verrouillez toutes les portières.
7. Attachez votre ceinture de sécurité et assurez-vous que tous les autres occupants ont attaché les leurs.
8. Eteignez les lumières et accessoires dont vous n'avez pasbesoin.
smflfra-2.p65 6/7/2005, 11:23 AM
4

2
COMMENT CONDUIRE VOTRE HYUNDAI
5POSITIONS DE LA CLE
!
C040A01A-AUT
AVERTISSEMENT:
Il ne faut pas arrêter le moteur ou enlever la clé du contact lorsque levéhicule roule. Le volant se bloque lorsque la clé est enlevée.
C040A01E
LOCK
ACC
ON REMARQUE: Ne maintenez pas la clé en posi-
tion "START" pendant plus de 15 secondes.
"ON" Lorsque la clé est dans la position
"ON", le contact est mis et tous les accessoires sont en mesure de fonctionner. Ne pas maintenir la clé dans la position "ON" lorsque lemoteur ne tourne pas : la batterie se déchargerait inutilement et le système d'allumage pourrait s'endommager.
REMARQUE: Pour un complément d'information
au sujet du démarrage, consulter la rubrique "DEMARRER LE MOTEUR".
"ACC" Lorsque la clé est en position "ACC",
certains accessoires électriques (ra- dio, etc.) peuvent être utilisés. "LOCK" La clé peut être enlevée ou insérée dans cette position.Pour protéger du vol, le volant sebloque lorsque la clé est enlevée. REMARQUE: Pour débloquer le volant, insérez la clé puis tournez le volant et la clé simultanément.
"START" Le moteur démarre sur cette position. Il tournera jusqu'à ce que vousrelâchiez la clé. START
smflfra-2.p65
6/7/2005, 11:23 AM
5

2COMMENT CONDUIRE VOTRE HYUNDAI
6
!
C050A01E
C050A01A-GUT
AVERTISSEMENT:
Ne faites pas tourner le moteur
dans un local fermé ou mal ventilé plus de temps qu'il n'est nécessairepour y rentrer ou en sortir votre véhicule. Le monoxyde de carbone émis n'a pas d'odur et peut êtremortel. C051A01O-GUT DEMARRAGE DU MOTEUR (Moteur Diesel) Moteur froid
o Tourner la clef de contact jusqu'à la position "ON" et attendre jusqu'à ce que le témoin de pré-chauffage s'éteigne.
o Actionner le démarreur jusqu'à ce que le moteur se mette en route.
Moteur chaud Actionner le démarreur. Si le moteur
ne réagit pas immédiatement, attendre quelques secondes et essayer de nouveau en utilisant le pré-chauffage.
C070C01E
LOCK
ACC
ON
START
C070C01A-AUT Pour enlever la clé de contact
1. Mettez la clé de contact en posi- tion "ACC".
2. Enfoncez et tournez simultanément la clé dans le sens contraire desaiguilles d'horloge de la position "ACC" à la position "LOCK".
3. Dans cette position, la clé peut
être retirée. DEMARRAGE DU MOTEUR
smflfra-2.p65
6/7/2005, 11:23 AM
6
