1CARACTÉRISTIQUES DE VOTRE HYUNDAI
40
Les modules de coussin gonflable
sont situés au centre du volant de direction et dans la planche de bordface au siège du passager avant. Dès que le module détecte une colli- sion frontale considérable, il déploieautomatiquement le coussin gonflable.
Le module de régulation surveille
continuellement tous les élémentspendant que le contact d'allumage est sur "ON" pour déterminer, en cas de collision frontale ou quasi frontale, sile choc est suffisamment sévère pour déployer le coussin gonflable.
Le témoin d'entretien "SRI" clignotera
pendant environ 6 secondes dans le combiné d'instruments après que la clé d'allumage est tournée sur "ON" ou que le moteur est démarré, puiss'éteindra. B240B02L
YB150B3-GZ Éléments SRS et leur fonction
B240B01L
Le système de retenue supplémentaire comprend les éléments suivants:
- Module de coussin gonflable, côtédu conducteur
- Module de coussin gonflable, côté du passager
- Indicateur d'entretien "SRI"
- Module de régulation
smflfra-1a.p65 6/7/2005, 11:06 AM
40

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
41
B240B01O
ATTENTION:
Si vous installez un flacon de liquide désodorisant à l'intérieur du véhicule, ne le placez pas àproximité des instruments de bord ni sur le tableau de bord car en cas de fuite, le liquide pourraitendommager ces zones (instru- ments, tableau de bord, ventila- tion). Si le liquide désodorisantcoule dans ces zones, rincez-les immédiatement à l'eau. Air bag du côté passager
!!
B240B05L
AVERTISSEMENT:
o Au déploiement du coussin gonflable, il est normal qu'un fort bruit se fasse entendre etqu'une fine poussière se dégage. Ni l'un ni l'autre sont nuisibles. Cependant, il est possible que la fine poussière cause l'irritation de la peau. Après une collision dans laquelle le coussingonflable fut déployé, prenez soin de bien vous laver les mains et le visage à l'eau tièdeet au savon doux.
Air bag du côté passager
Au déploiement, les joints moulés
directement dans le rembourrage sesépareront sous la pression de l'expansion des coussins gonflables; l'ouverture subséquente desrembourrages permettra le gonflage total des coussins.
Le gonflage total du coussin, en liai-
son avec le port de la ceinture de siège, ralentit la projection du conducteur ou du passager vers l'avant, réduisant ainsi le risque deblessure à la tête ou à l'estomac.
Ensuite le coussin commencera à se
dégonfler immédiatement, permettantau conducteur de diriger le véhicule. B240B03L
smflfra-1a.p65
6/7/2005, 11:06 AM
41

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
42

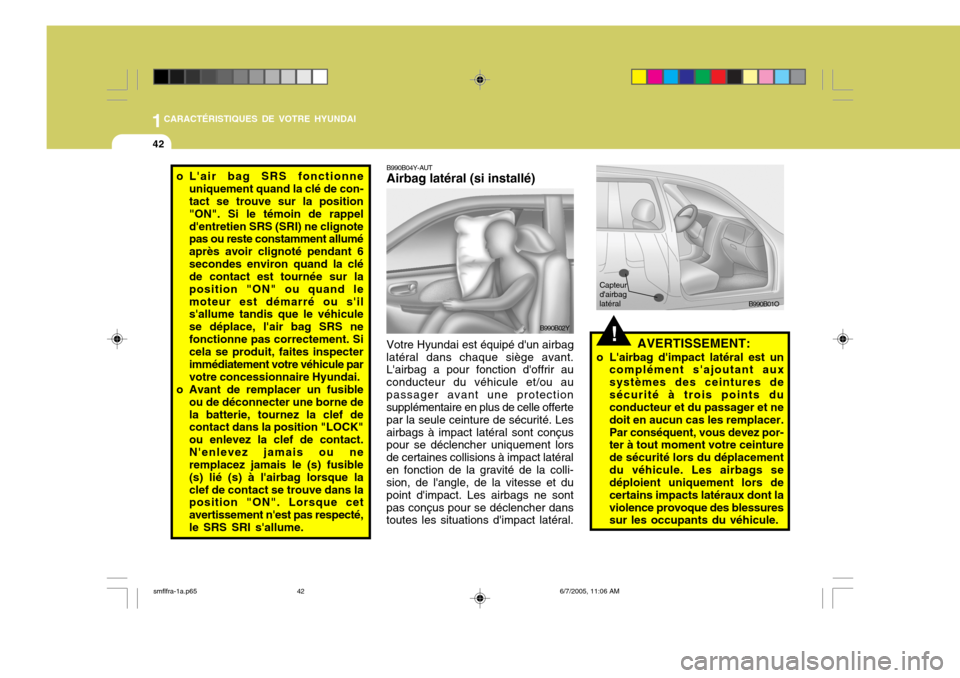

B990B01O
Capteur d'airbag latéral
!AVERTISSEMENT:
o L'airbag d'impact latéral est un complément s'ajoutant aux systèmes des ceintures desécurité à trois points du conducteur et du passager et ne doit en aucun cas les remplacer.Par conséquent, vous devez por- ter à tout moment votre ceinture de sécurité lors du déplacementdu véhicule. Les airbags se déploient uniquement lors de certains impacts latéraux dont laviolence provoque des blessures sur les occupants du véhicule.
Votre Hyundai est équipé d'un airbag
latéral dans chaque siège avant.L'airbag a pour fonction d'offrir au conducteur du véhicule et/ou aupassager avant une protection supplémentaire en plus de celle offerte par la seule ceinture de sécurité. Lesairbags à impact latéral sont conçus pour se déclencher uniquement lors de certaines collisions à impact latéralen fonction de la gravité de la colli- sion, de l'angle, de la vitesse et du point d'impact. Les airbags ne sontpas conçus pour se déclencher dans toutes les situations d'impact latéral. B990B04Y-AUTAirbag latéral (si installé)
B990B02Y
o L'air bag SRS fonctionneuniquement quand la clé de con- tact se trouve sur la position "ON". Si le témoin de rappeld'entretien SRS (SRI) ne clignote pas ou reste constamment allumé après avoir clignoté pendant 6secondes environ quand la clé de contact est tournée sur la position "ON" ou quand lemoteur est démarré ou s'il s'allume tandis que le véhicule se déplace, l'air bag SRS nefonctionne pas correctement. Si cela se produit, faites inspecter immédiatement votre véhicule parvotre concessionnaire Hyundai.
o Avant de remplacer un fusible ou de déconnecter une borne dela batterie, tournez la clef de contact dans la position "LOCK" ou enlevez la clef de contact.N'enlevez jamais ou ne remplacez jamais le (s) fusible (s) lié (s) à l'airbag lorsque laclef de contact se trouve dans la position "ON". Lorsque cet avertissement n'est pas respecté,le SRS SRI s'allume.
smflfra-1a.p65 6/7/2005, 11:06 AM
42

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
43

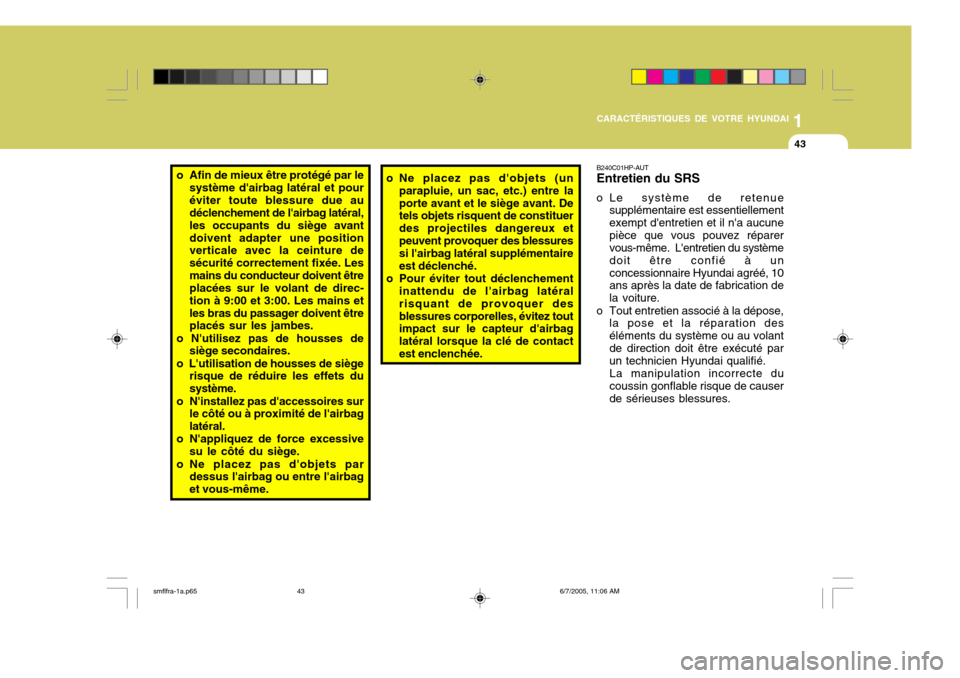

o Afin de mieux être protégé par le
système d'airbag latéral et pour éviter toute blessure due au déclenchement de l'airbag latéral, les occupants du siège avantdoivent adapter une position verticale avec la ceinture de sécurité correctement fixée. Lesmains du conducteur doivent être placées sur le volant de direc- tion à 9:00 et 3:00. Les mains etles bras du passager doivent être placés sur les jambes.
o N'utilisez pas de housses de siège secondaires.
o L'utilisation de housses de siège risque de réduire les effets du système.
o N'installez pas d'accessoires sur le côté ou à proximité de l'airbaglatéral.
o N'appliquez de force excessive su le côté du siège.
o Ne placez pas d'objets par dessus l'airbag ou entre l'airbaget vous-même.o Ne placez pas d'objets (un
parapluie, un sac, etc.) entre la porte avant et le siège avant. De tels objets risquent de constituer des projectiles dangereux etpeuvent provoquer des blessures si l'airbag latéral supplémentaire est déclenché.
o Pour éviter tout déclenchement inattendu de l'airbag latéralrisquant de provoquer desblessures corporelles, évitez tout impact sur le capteur d'airbag latéral lorsque la clé de contactest enclenchée. B240C01HP-AUT Entretien du SRS
o Le système de retenue supplémentaire est essentiellement exempt d'entretien et il n'a aucunepièce que vous pouvez réparer vous-même. L'entretien du système doit être confié à unconcessionnaire Hyundai agréé, 10 ans après la date de fabrication de la voiture.
o Tout entretien associé à la dépose, la pose et la réparation deséléments du système ou au volantde direction doit être exécuté par un technicien Hyundai qualifié. La manipulation incorrecte du coussin gonflable risque de causer de sérieuses blessures.
smflfra-1a.p65 6/7/2005, 11:06 AM
43

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
44

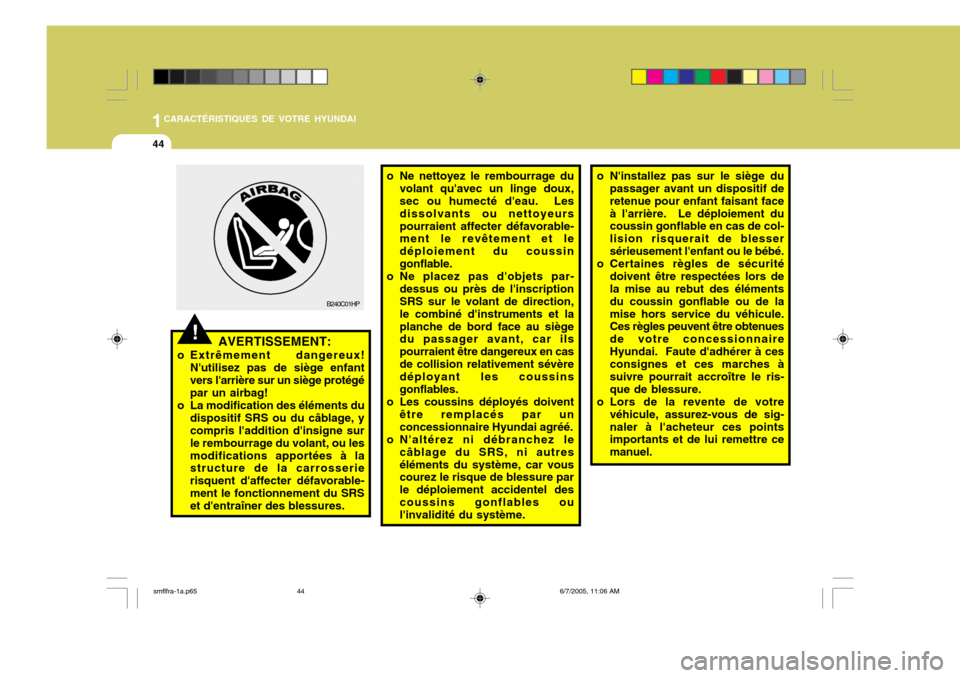

o N'installez pas sur le siège du
passager avant un dispositif de retenue pour enfant faisant faceà l'arrière. Le déploiement du coussin gonflable en cas de col- lision risquerait de blessersérieusement l'enfant ou le bébé.
o Certaines règles de sécurité doivent être respectées lors de la mise au rebut des éléments du coussin gonflable ou de lamise hors service du véhicule. Ces règles peuvent être obtenues de votre concessionnaireHyundai. Faute d'adhérer à ces consignes et ces marches à suivre pourrait accroître le ris-que de blessure.
o Lors de la revente de votre véhicule, assurez-vous de sig-naler à l'acheteur ces points importants et de lui remettre ce manuel.o Ne nettoyez le rembourrage duvolant qu'avec un linge doux, sec ou humecté d'eau. Les dissolvants ou nettoyeurspourraient affecter défavorable- ment le revêtement et le déploiement du coussingonflable.
o Ne placez pas d'objets par- dessus ou près de l'inscriptionSRS sur le volant de direction, le combiné d'instruments et la planche de bord face au siège du passager avant, car ils pourraient être dangereux en casde collision relativement sévère déployant les coussins gonflables.
o Les coussins déployés doivent être remplacés par unconcessionnaire Hyundai agréé.
o N'altérez ni débranchez le câblage du SRS, ni autreséléments du système, car vous courez le risque de blessure par le déploiement accidentel descoussins gonflables ou l'invalidité du système.
!
B240C01HP
AVERTISSEMENT:
o Extrêmement dangereux! N'utilisez pas de siège enfant vers l'arrière sur un siège protégé par un airbag!
o La modification des éléments du dispositif SRS ou du câblage, ycompris l'addition d'insigne sur le rembourrage du volant, ou lesmodifications apportées à la structure de la carrosserie risquent d'affecter défavorable-ment le fonctionnement du SRS et d'entraîner des blessures.
smflfra-1a.p65 6/7/2005, 11:06 AM
44

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
45

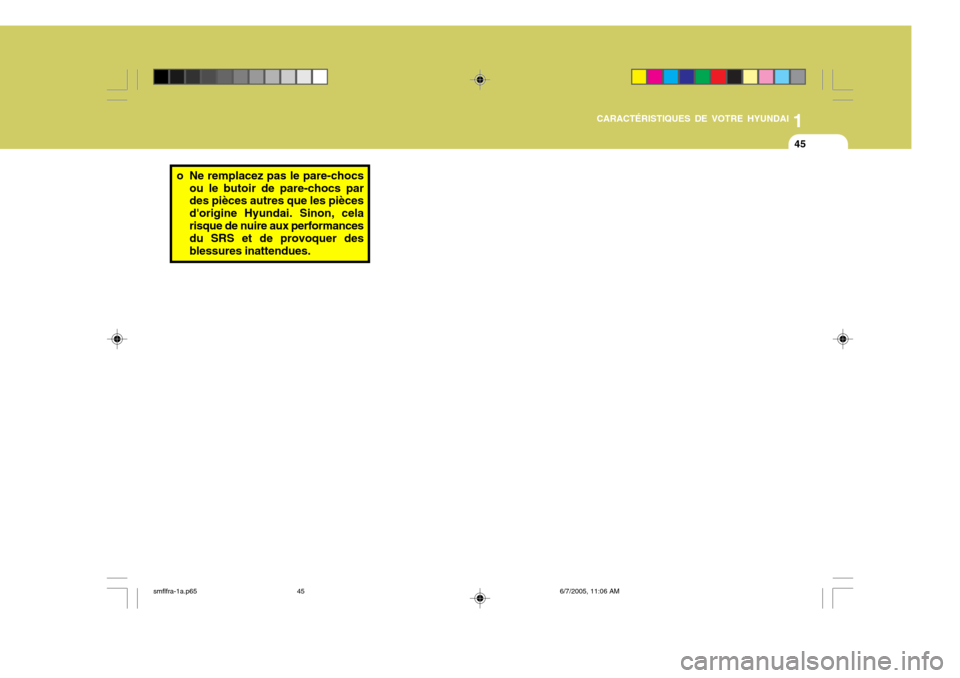

o Ne remplacez pas le pare-chocs
ou le butoir de pare-chocs par des pièces autres que les pièces d'origine Hyundai. Sinon, celarisque de nuire aux performances du SRS et de provoquer des blessures inattendues.
smflfra-1a.p65 6/7/2005, 11:06 AM
45

1CARACTÉRISTIQUES DE VOTRE HYUNDAI

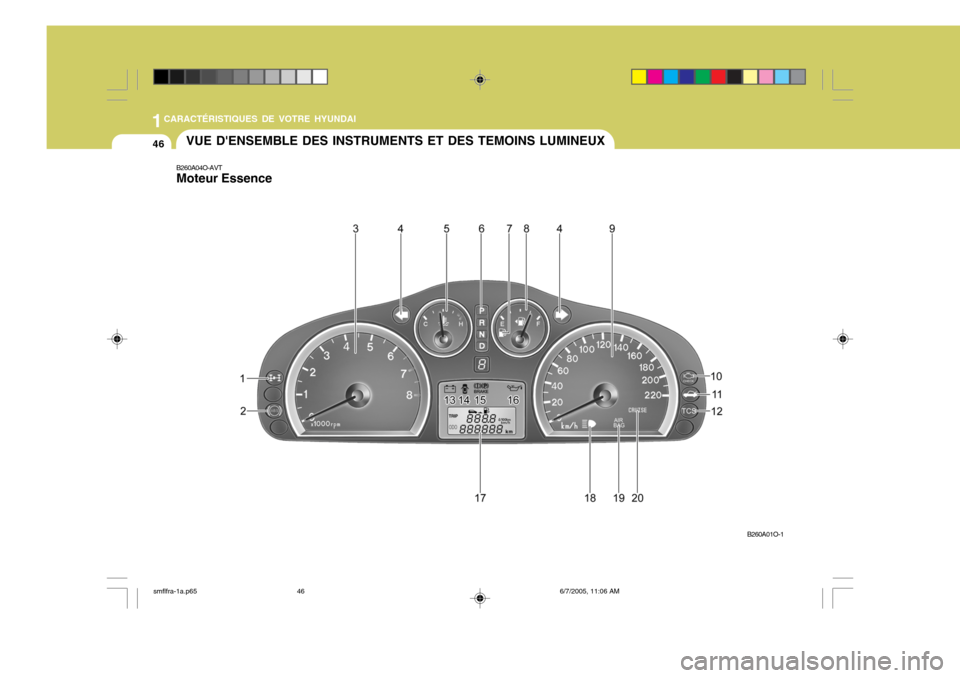

46VUE D'ENSEMBLE DES INSTRUMENTS ET DES TEMOINS LUMINEUX
B260A04O-AVT Moteur Essence
B260A01O-1
smflfra-1a.p656/7/2005, 11:06 AM
46

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
47
1. Témoin du système à 4 roues motrices (Si installé)
2. Témoin de système aritiblocage des roues (ABS)
3. Compte-tours
4. Témoin de changement de direction
5. Témoin de température d'eau
6. Témoin de position de transmission automatique (Si installé)
7. Témoin de niveau d'essence
8. Jauge de carburant
9. Compteur de vitesse
10. Témoin de lampe défectueuse (MIL)
11. Témoin d'avertissement de l'ouverture du hayon 12. Témoin indicateur de la commande de la traction
(Si installé)
13. Témoin de décharge
14. Témoin d'ouverture des portières
15. Témoin de serrage du frein à main/
Témoin du circuit de frein
16. Témoin de pression d'huile
17. Odomètre/Compteur journalier/ Ordinateur journailer (Si installé)
18. Témoin de feux de route
19. Témoin de AIR BAG
20. Témoin de régulateur de vitesse (Si installé)
smflfra-1a.p65 6/7/2005, 11:06 AM
47

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
48

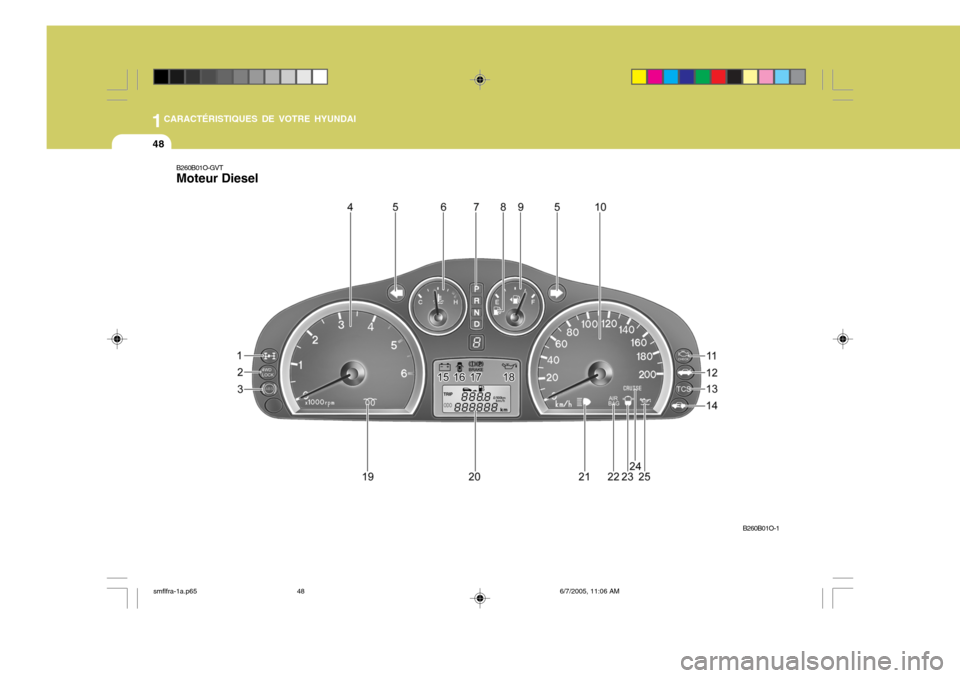

B260B01O-GVT Moteur Diesel
B260B01O-1
smflfra-1a.p656/7/2005, 11:06 AM
48

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
49
1. Témoin du système à 4 roues motrices(Si installé)
2. Témoin de verrouillage des 4 roues motrices (Si installé)
3. Témoin de système aritiblocage des roues (ABS)
4. Compte-tours
5. Témoin de changement de direction
6. Témoin de température d'eau
7. Témoin de position de transmission automatique (Si installé)
8. Témoin de niveau d'essence
9. Jauge de carburant
10. Compteur de vitesse
11. Témoin de lampe défectueuse (MIL)
12. Témoin d'avertissement de l'ouverture du hayon
13. Témoin indicateur de la commande de la traction (Si installé) 14. Témoin indicateur d'avertissement du système
d'immobilisation
15. Témoin de décharge
16. Témoin d'ouverture des portières
17. Témoin de serrage du frein à main /
Témoin du circuit de frein
18. Témoin de pression d'huile
19. Lampe d'indication préchauffage diesel
20. Odomètre / Compteur journalier /
Ordinateur journalier (Si installé)
21. Témoin de feux de route
22. Témoin de AIR BAG
23. Lampe d'avertissement filtre carburant
24. Témoin de régulateur de vitesse (Si installé)
25. Témoin du niveau d'huile-moteur
smflfra-1a.p65 6/7/2005, 11:06 AM
