Hyundai Santa Fe 2006 Manual del propietario (in Spanish)
Manufacturer: HYUNDAI, Model Year: 2006, Model line: Santa Fe, Model: Hyundai Santa Fe 2006Pages: 208, PDF Size: 7.51 MB
Page 11 of 208

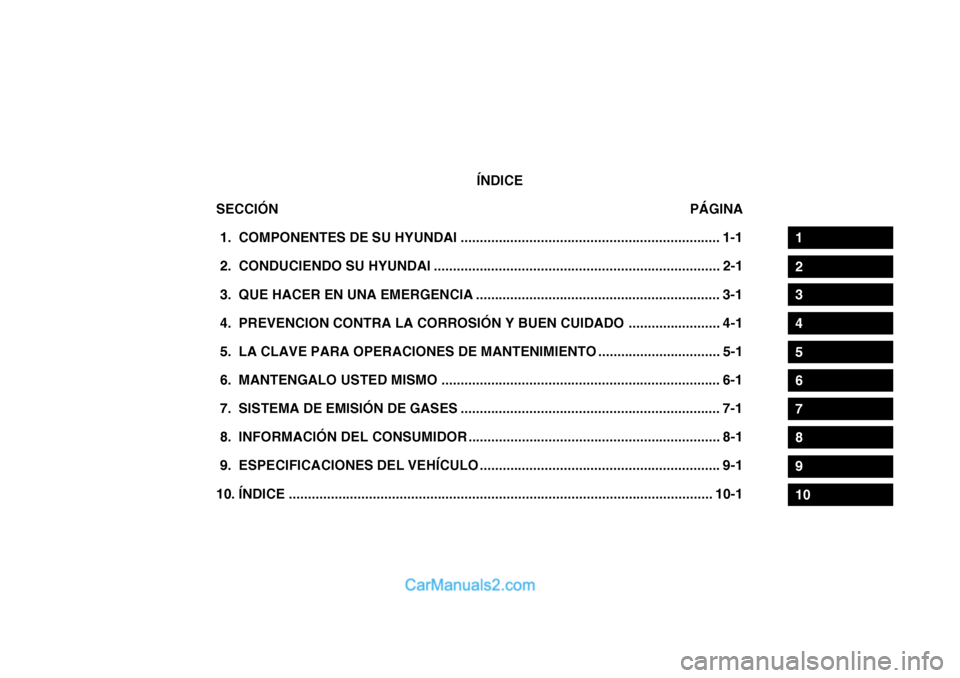

ÍNDICE
SECCIÓN PÁGINA
1. COMPONENTES DE SU HYUNDAI .................................................................... 1-1
2. CONDUCIENDO SU HYUNDAI ........................................................................... 2-1
3. QUE HACER EN UNA EMERGENCIA ................................................................ 3-1
4. PREVENCION CONTRA LA CORROSIÓN Y BUEN CUIDADO ........................ 4-1
5. LA CLAVE PARA OPERACIONES DE MANTENIMIENTO ................................ 5-1
6. MANTENGALO USTED MISMO ......................................................................... 6-1
7. SISTEMA DE EMISIÓN DE GASES .................................................................... 7-1
8. INFORMACIÓN DEL CONSUMIDOR .................................................................. 8-1
9. ESPECIFICACIONES DEL VEHÍCULO ............................................................... 9-1
10. ÍNDICE ............................................................................................................... 10-1
12345678910

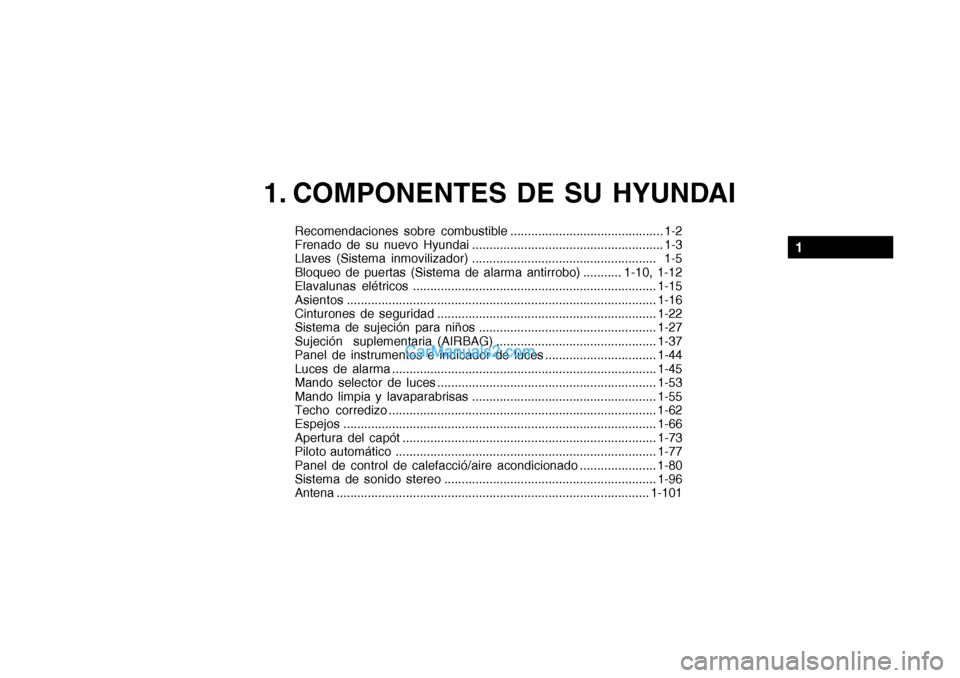

Page 12 of 208
1. COMPONENTES DE SU HYUNDAI
Recomendaciones sobre combustible ............................................ 1-2
Frenado de su nuevo Hyundai ....................................................... 1-3
Llaves (Sistema inmovilizador) ..................................................... 1-5
Bloqueo de puertas (Sistema de alarma antirrobo) ........... 1-10, 1-12
Elavalunas elétricos......................................................................1-15
Asientos.........................................................................................1-16
Cinturones de seguridad ...............................................................1-22
Sistema de sujeción para niños ...................................................1-27
Sujeción suplementaria (AIRBAG) ..............................................1-37
Panel de instrumentos e indicador de luces................................1-44
Luces de alarma............................................................................1-45
Mando selector de luces ...............................................................1-53
Mando limpia y lavaparabrisas .....................................................1-55
Techo corredizo ............................................................................. 1-62
Espejos..........................................................................................1-66
Apertura del capót.........................................................................1-73
Piloto automático...........................................................................1-77
Panel de control de calefacció/aire acondicionado...................... 1-80
Sistema de sonido stereo .............................................................1-96
Antena..........................................................................................1-101
1
Page 13 of 208
1- 2
COMPONENTES DE SU HYUNDAI

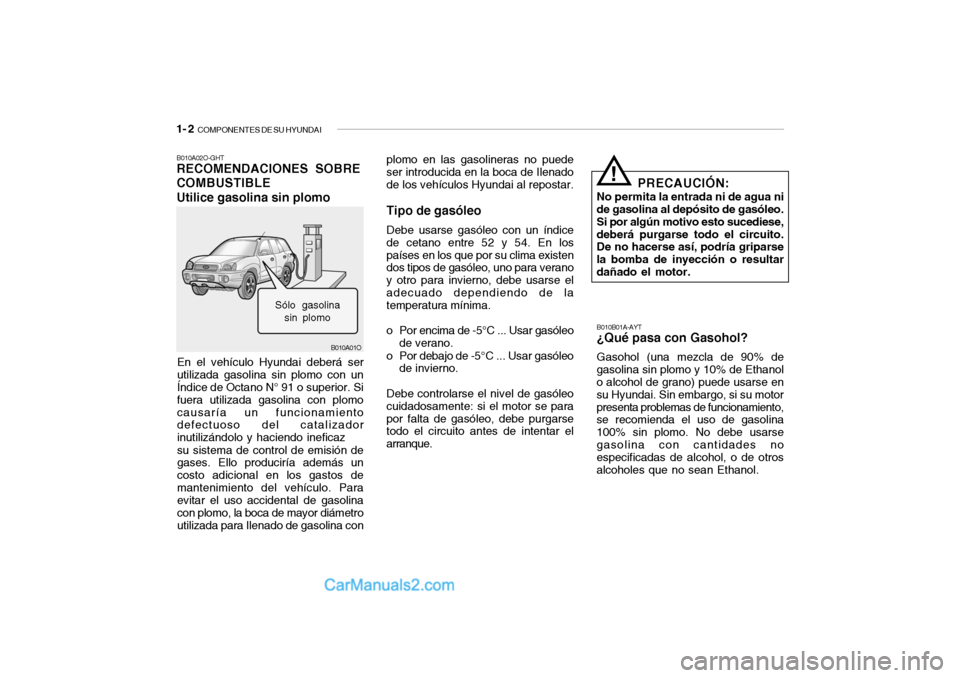

B010A01O B010A02O-GHT
RECOMENDACIONES SOBRE
COMBUSTIBLE
Utilice gasolina sin plomoEn el vehículo Hyundai deberá ser
utilizada gasolina sin plomo con un
Índice de Octano N° 91 o superior. Si
fuera utilizada gasolina con plomo
causaría un funcionamiento
defectuoso del catalizador
inutilizándolo y haciendo ineficaz
su sistema de control de emisión de
gases. Ello produciría además un
costo adicional en los gastos de
mantenimiento del vehículo. Para
evitar el uso accidental de gasolina
con plomo, la boca de mayor diámetro
utilizada para Ilenado de gasolina con
Sólo gasolina
sin plomo
plomo en las gasolineras no puede
ser introducida en la boca de Ilenado
de los vehículos Hyundai al repostar.Tipo de gasóleoDebe usarse gasóleo con un índice
de cetano entre 52 y 54. En los
países en los que por su clima existen
dos tipos de gasóleo, uno para verano
y otro para invierno, debe usarse el
adecuado dependiendo de la
temperatura mínima.
o Por encima de -5°C ... Usar gasóleo
de verano.
o Por debajo de -5°C ... Usar gasóleo
de invierno.
Debe controlarse el nivel de gasóleo
cuidadosamente: si el motor se para
por falta de gasóleo, debe purgarse
todo el circuito antes de intentar el
arranque.
PRECAUCIÓN:
No permita la entrada ni de agua ni
de gasolina al depósito de gasóleo.
Si por algún motivo esto sucediese,
deberá purgarse todo el circuito.
De no hacerse así, podría griparse
la bomba de inyección o resultar
dañado el motor.B010B01A-AYT¿Qué pasa con Gasohol?Gasohol (una mezcla de 90% de
gasolina sin plomo y 10% de Ethanol
o alcohol de grano) puede usarse en
su Hyundai. Sin embargo, si su motor
presenta problemas de funcionamiento,
se recomienda el uso de gasolina
100% sin plomo. No debe usarse
gasolina con cantidades no
especificadas de alcohol, o de otros
alcoholes que no sean Ethanol.
!
Page 14 of 208
COMPONENTES DE SU HYUNDAI
1- 3

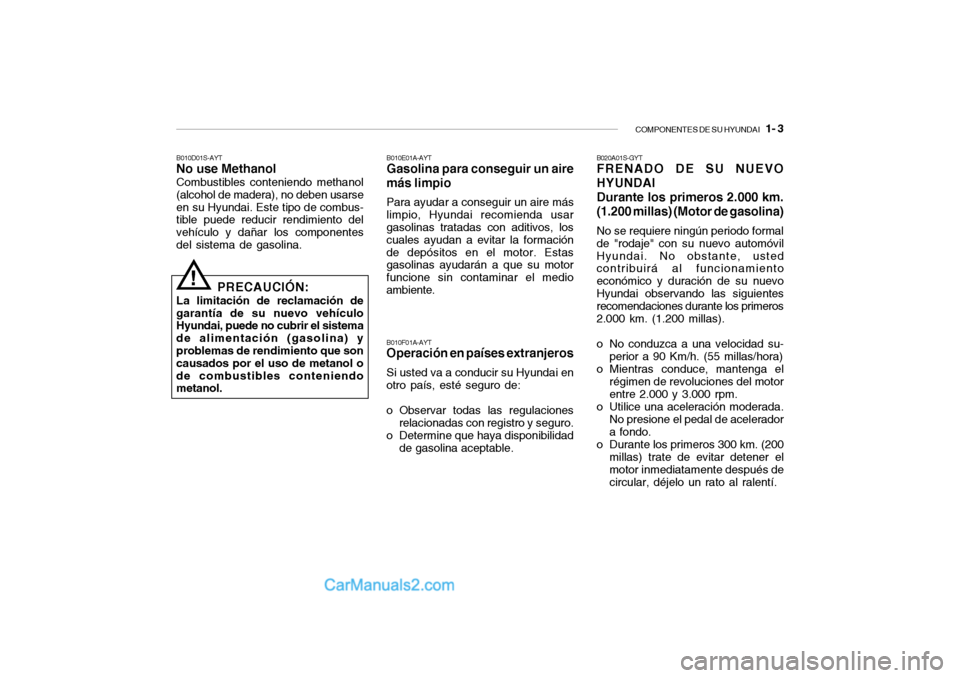

B010E01A-AYTGasolina para conseguir un aire
más limpioPara ayudar a conseguir un aire más
limpio, Hyundai recomienda usar
gasolinas tratadas con aditivos, los
cuales ayudan a evitar la formación
de depósitos en el motor. Estas
gasolinas ayudarán a que su motor
funcione sin contaminar el medio
ambiente.
B010D01S-AYTNo use MethanolCombustibles conteniendo methanol
(alcohol de madera), no deben usarse
en su Hyundai. Este tipo de combus-
tible puede reducir rendimiento del
vehículo y dañar los componentes
del sistema de gasolina.
B010F01A-AYTOperación en países extranjerosSi usted va a conducir su Hyundai en
otro país, esté seguro de:
o Observar todas las regulaciones
relacionadas con registro y seguro.
o Determine que haya disponibilidad
de gasolina aceptable.
B020A01S-GYTFRENADO DE SU NUEVO
HYUNDAI
Durante los primeros 2.000 km.
(1.200 millas) (Motor de gasolina)No se requiere ningún periodo formal
de "rodaje" con su nuevo automóvil
Hyundai. No obstante, usted
contribuirá al funcionamiento
económico y duración de su nuevo
Hyundai observando las siguientes
recomendaciones durante los primeros
2.000 km. (1.200 millas).
o No conduzca a una velocidad su-
perior a 90 Km/h. (55 millas/hora)
o Mientras conduce, mantenga el
régimen de revoluciones del motor
entre 2.000 y 3.000 rpm.
o Utilice una aceleración moderada.
No presione el pedal de acelerador
a fondo.
o Durante los primeros 300 km. (200
millas) trate de evitar detener el
motor inmediatamente después de
circular, déjelo un rato al ralentí.
PRECAUCIÓN:
La limitación de reclamación de
garantía de su nuevo vehículo
Hyundai, puede no cubrir el sistema
de alimentación (gasolina) y
problemas de rendimiento que son
causados por el uso de metanol o
de combustibles conteniendo
metanol.
!

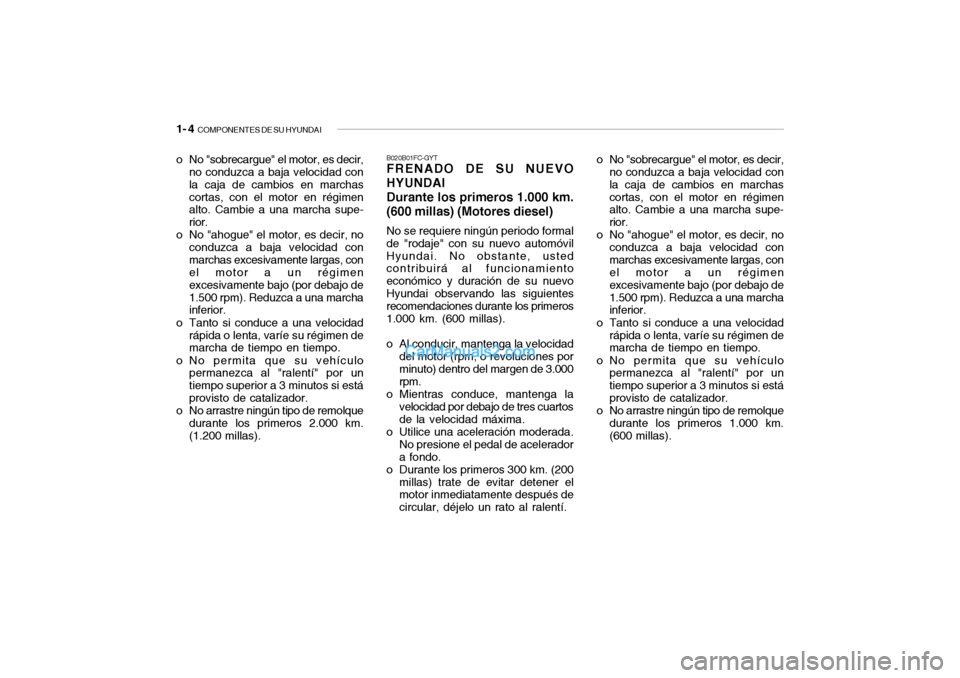

Page 15 of 208
1- 4
COMPONENTES DE SU HYUNDAI
B020B01FC-GYTFRENADO DE SU NUEVO
HYUNDAI
Durante los primeros 1.000 km.
(600 millas) (Motores diesel)No se requiere ningún periodo formal
de "rodaje" con su nuevo automóvil
Hyundai. No obstante, usted
contribuirá al funcionamiento
económico y duración de su nuevo
Hyundai observando las siguientes
recomendaciones durante los primeros
1.000 km. (600 millas).
o Al conducir, mantenga la velocidad
del motor (rpm, o revoluciones por
minuto) dentro del margen de 3.000
rpm.
o Mientras conduce, mantenga la
velocidad por debajo de tres cuartos
de la velocidad máxima.
o Utilice una aceleración moderada.
No presione el pedal de acelerador
a fondo.
o Durante los primeros 300 km. (200
millas) trate de evitar detener el
motor inmediatamente después de
circular, déjelo un rato al ralentí. o No "sobrecargue" el motor, es decir,
no conduzca a baja velocidad con
la caja de cambios en marchas
cortas, con el motor en régimen
alto. Cambie a una marcha supe-
rior.
o No "ahogue" el motor, es decir, no
conduzca a baja velocidad con
marchas excesivamente largas, con
el motor a un régimen
excesivamente bajo (por debajo de
1.500 rpm). Reduzca a una marcha
inferior.
o Tanto si conduce a una velocidad
rápida o lenta, varíe su régimen de
marcha de tiempo en tiempo.
o No permita que su vehículo
permanezca al "ralentí" por un
tiempo superior a 3 minutos si está
provisto de catalizador.
o No arrastre ningún tipo de remolque
durante los primeros 2.000 km.
(1.200 millas).o No "sobrecargue" el motor, es decir,
no conduzca a baja velocidad con
la caja de cambios en marchas
cortas, con el motor en régimen
alto. Cambie a una marcha supe-
rior.
o No "ahogue" el motor, es decir, no
conduzca a baja velocidad con
marchas excesivamente largas, con
el motor a un régimen
excesivamente bajo (por debajo de
1.500 rpm). Reduzca a una marcha
inferior.
o Tanto si conduce a una velocidad
rápida o lenta, varíe su régimen de
marcha de tiempo en tiempo.
o No permita que su vehículo
permanezca al "ralentí" por un
tiempo superior a 3 minutos si está
provisto de catalizador.
o No arrastre ningún tipo de remolque
durante los primeros 1.000 km.
(600 millas).
Page 16 of 208
COMPONENTES DE SU HYUNDAI
1- 5

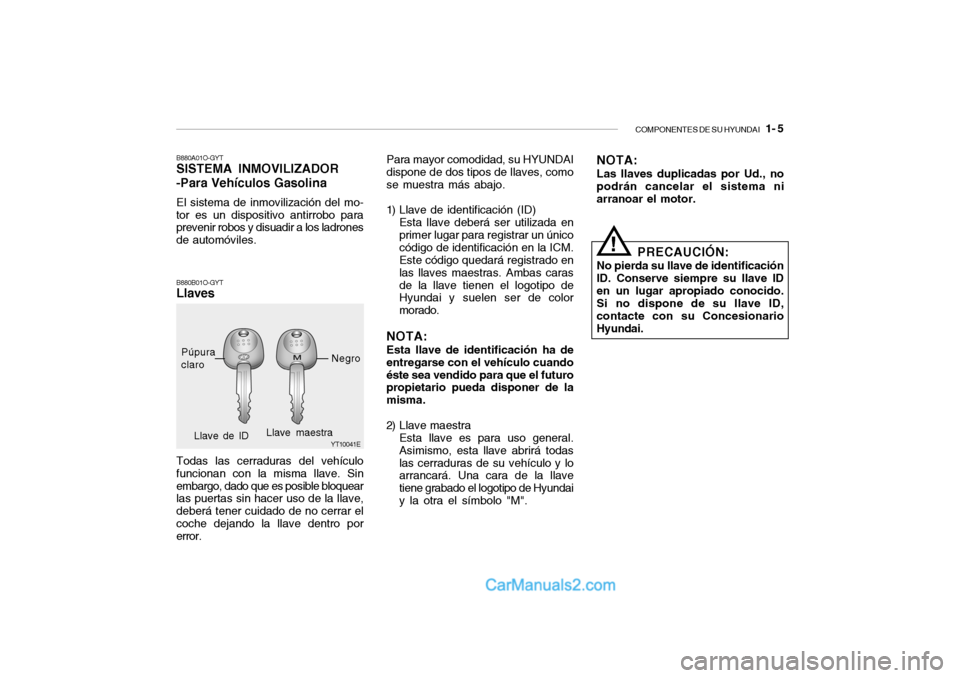

B880A01O-GYTSISTEMA INMOVILIZADOR
-Para Vehículos GasolinaEl sistema de inmovilización del mo-
tor es un dispositivo antirrobo para
prevenir robos y disuadir a los ladrones
de automóviles.B880B01O-GYTLlavesTodas las cerraduras del vehículo
funcionan con la misma llave. Sin
embargo, dado que es posible bloquear
las puertas sin hacer uso de la llave,
deberá tener cuidado de no cerrar el
coche dejando la llave dentro por
error.Para mayor comodidad, su HYUNDAI
dispone de dos tipos de llaves, como
se muestra más abajo.
1) Llave de identificación (ID)
Esta llave deberá ser utilizada en
primer lugar para registrar un único
código de identificación en la ICM.
Este código quedará registrado en
las llaves maestras. Ambas caras
de la llave tienen el logotipo de
Hyundai y suelen ser de color
morado.
NOTA:Esta llave de identificación ha de
entregarse con el vehículo cuando
éste sea vendido para que el futuro
propietario pueda disponer de la
misma.
2) Llave maestra
Esta llave es para uso general.
Asimismo, esta llave abrirá todas
las cerraduras de su vehículo y lo
arrancará. Una cara de la llave
tiene grabado el logotipo de Hyundai
y la otra el símbolo "M".
NOTA:Las llaves duplicadas por Ud., no
podrán cancelar el sistema ni
arranoar el motor.
Púpura
claro
YT10041E
PRECAUCIÓN:
No pierda su llave de identificación
ID. Conserve siempre su llave ID
en un lugar apropiado conocido.
Si no dispone de su llave ID,
contacte con su Concesionario
Hyundai.
Negro
Llave de IDLlave maestra
!
Page 17 of 208
1- 6
COMPONENTES DE SU HYUNDAI

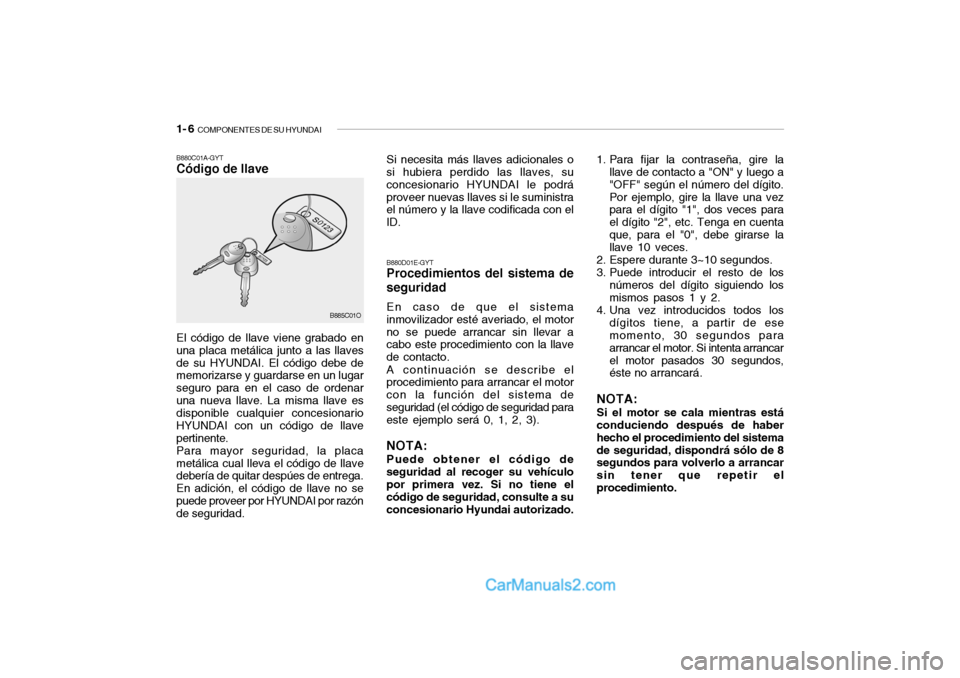

Si necesita más llaves adicionales o
si hubiera perdido las llaves, su
concesionario HYUNDAI le podrá
proveer nuevas llaves si le suministra
el número y la llave codificada con el
ID.B880D01E-GYTProcedimientos del sistema de
seguridadEn caso de que el sistema
inmovilizador esté averiado, el motor
no se puede arrancar sin llevar a
cabo este procedimiento con la llave
de contacto.
A continuación se describe el
procedimiento para arrancar el motor
con la función del sistema de
seguridad (el código de seguridad para
este ejemplo será 0, 1, 2, 3).NOTA:Puede obtener el código de
seguridad al recoger su vehículo
por primera vez. Si no tiene el
código de seguridad, consulte a su
concesionario Hyundai autorizado.1. Para fijar la contraseña, gire la
llave de contacto a "ON" y luego a
"OFF" según el número del dígito.
Por ejemplo, gire la llave una vez
para el dígito "1", dos veces para
el dígito "2", etc. Tenga en cuenta
que, para el "0", debe girarse la
llave 10 veces.
2. Espere durante 3~10 segundos.
3. Puede introducir el resto de los
números del dígito siguiendo los
mismos pasos 1 y 2.
4. Una vez introducidos todos los
dígitos tiene, a partir de ese
momento, 30 segundos para
arrancar el motor. Si intenta arrancar
el motor pasados 30 segundos,
éste no arrancará.
NOTA:Si el motor se cala mientras está
conduciendo después de haber
hecho el procedimiento del sistema
de seguridad, dispondrá sólo de 8
segundos para volverlo a arrancar
sin tener que repetir el
procedimiento.
B880C01A-GYTCódigo de llaveEl código de llave viene grabado en
una placa metálica junto a las llaves
de su HYUNDAI. El código debe de
memorizarse y guardarse en un lugar
seguro para en el caso de ordenar
una nueva llave. La misma llave es
disponible cualquier concesionario
HYUNDAI con un código de llave
pertinente.
Para mayor seguridad, la placa
metálica cual lleva el código de llave
debería de quitar despúes de entrega.
En adición, el código de llave no se
puede proveer por HYUNDAI por razón
de seguridad.
B885C01O
Page 18 of 208

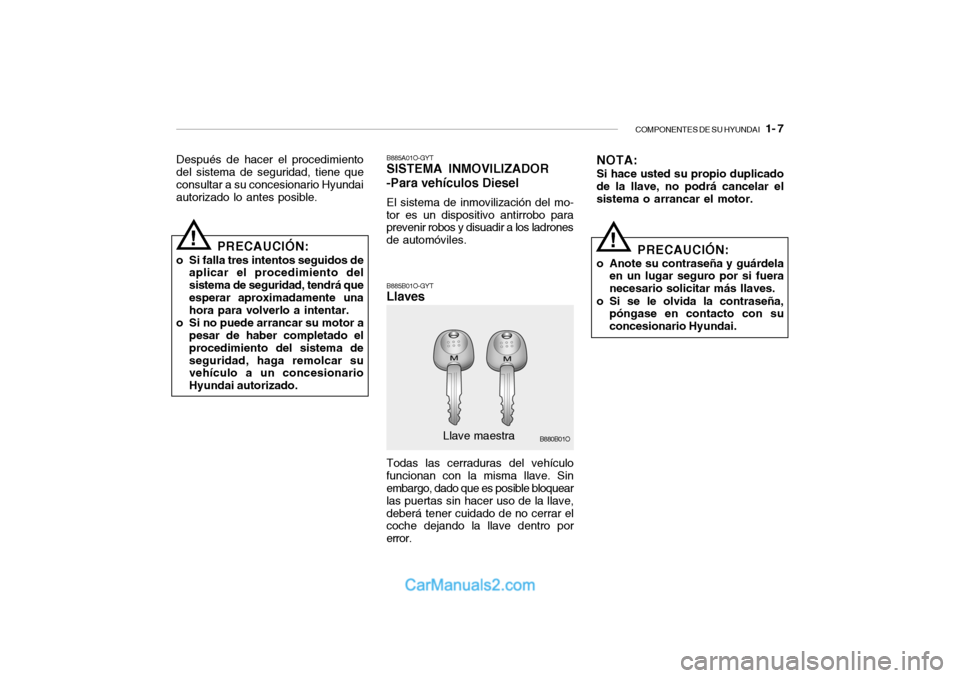

COMPONENTES DE SU HYUNDAI
1- 7
Después de hacer el procedimiento
del sistema de seguridad, tiene que
consultar a su concesionario Hyundai
autorizado lo antes posible.
!
B885A01O-GYTSISTEMA INMOVILIZADOR
-Para vehículos DieselEl sistema de inmovilización del mo-
tor es un dispositivo antirrobo para
prevenir robos y disuadir a los ladrones
de automóviles.
PRECAUCIÓN:
o Si falla tres intentos seguidos de
aplicar el procedimiento del
sistema de seguridad, tendrá que
esperar aproximadamente una
hora para volverlo a intentar.
o Si no puede arrancar su motor a
pesar de haber completado el
procedimiento del sistema de
seguridad, haga remolcar su
vehículo a un concesionario
Hyundai autorizado.
B885B01O-GYTLlavesTodas las cerraduras del vehículo
funcionan con la misma llave. Sin
embargo, dado que es posible bloquear
las puertas sin hacer uso de la llave,
deberá tener cuidado de no cerrar el
coche dejando la llave dentro por
error.
NOTA:Si hace usted su propio duplicado
de la llave, no podrá cancelar el
sistema o arrancar el motor.
B880B01O
!
PRECAUCIÓN:
o Anote su contraseña y guárdela
en un lugar seguro por si fuera
necesario solicitar más llaves.
o Si se le olvida la contraseña,
póngase en contacto con su
concesionario Hyundai.
Llave maestra
Page 19 of 208

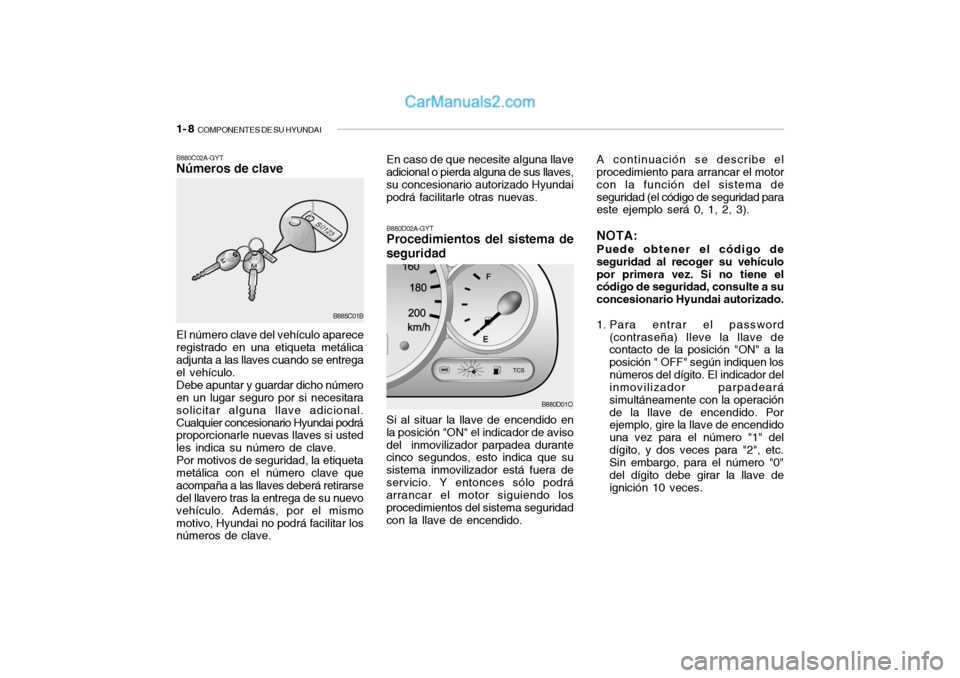

1- 8
COMPONENTES DE SU HYUNDAI
B880D02A-GYTProcedimientos del sistema de
seguridadSi al situar la llave de encendido en
la posición "ON" el indicador de aviso
del inmovilizador parpadea durante
cinco segundos, esto indica que su
sistema inmovilizador está fuera de
servicio. Y entonces sólo podrá
arrancar el motor siguiendo los
procedimientos del sistema seguridad
con la llave de encendido.A continuación se describe el
procedimiento para arrancar el motor
con la función del sistema de
seguridad (el código de seguridad para
este ejemplo será 0, 1, 2, 3).
NOTA:Puede obtener el código de
seguridad al recoger su vehículo
por primera vez. Si no tiene el
código de seguridad, consulte a su
concesionario Hyundai autorizado.
1. Para entrar el password
(contraseña) lleve la llave de
contacto de la posición "ON" a la
posición " OFF" según indiquen los
números del dígito. El indicador del
inmovilizador parpadeará
simultáneamente con la operación
de la llave de encendido. Por
ejemplo, gire la llave de encendido
una vez para el número "1" del
dígito, y dos veces para "2", etc.
Sin embargo, para el número "0"
del dígito debe girar la llave de
ignición 10 veces.
B880D01O B880C02A-GYT
Números de claveEl número clave del vehículo aparece
registrado en una etiqueta metálica
adjunta a las llaves cuando se entrega
el vehículo.
Debe apuntar y guardar dicho número
en un lugar seguro por si necesitara
solicitar alguna llave adicional.
Cualquier concesionario Hyundai podrá
proporcionarle nuevas llaves si usted
les indica su número de clave.
Por motivos de seguridad, la etiqueta
metálica con el número clave que
acompaña a las llaves deberá retirarse
del llavero tras la entrega de su nuevo
vehículo. Además, por el mismo
motivo, Hyundai no podrá facilitar los
números de clave.
B885C01B
En caso de que necesite alguna llave
adicional o pierda alguna de sus llaves,
su concesionario autorizado Hyundai
podrá facilitarle otras nuevas.
Page 20 of 208

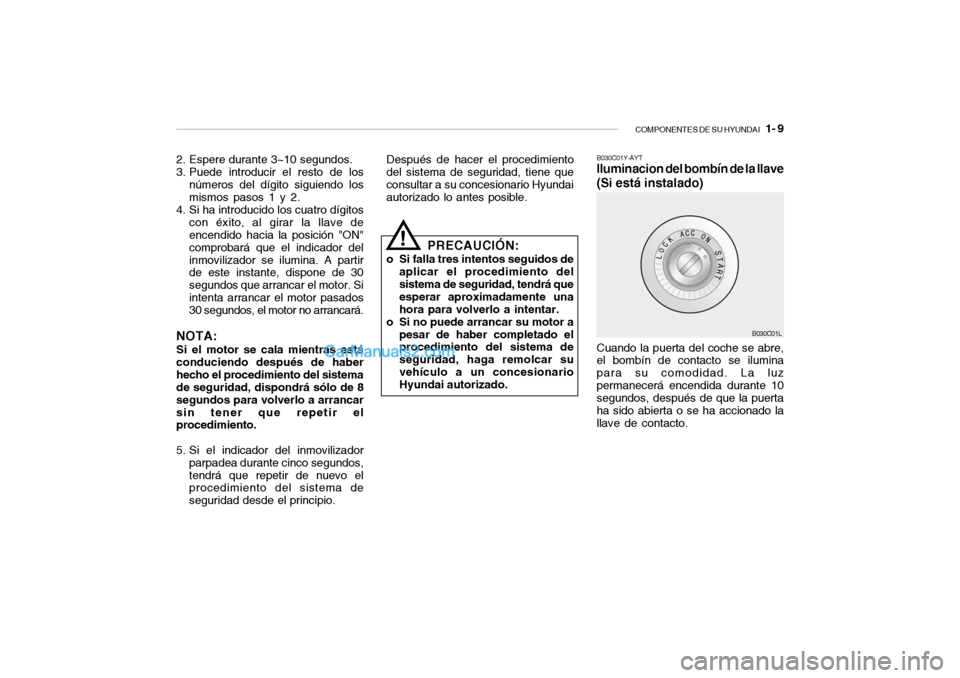

COMPONENTES DE SU HYUNDAI
1- 9
2. Espere durante 3~10 segundos.
3. Puede introducir el resto de los
números del dígito siguiendo los
mismos pasos 1 y 2.
4. Si ha introducido los cuatro dígitos
con éxito, al girar la llave de
encendido hacia la posición "ON"
comprobará que el indicador del
inmovilizador se ilumina. A partir
de este instante, dispone de 30
segundos que arrancar el motor. Si
intenta arrancar el motor pasados
30 segundos, el motor no arrancará.NOTA:Si el motor se cala mientras está
conduciendo después de haber
hecho el procedimiento del sistema
de seguridad, dispondrá sólo de 8
segundos para volverlo a arrancar
sin tener que repetir el
procedimiento.
5. Si el indicador del inmovilizador
parpadea durante cinco segundos,
tendrá que repetir de nuevo el
procedimiento del sistema de
seguridad desde el principio.
PRECAUCIÓN:
o Si falla tres intentos seguidos de
aplicar el procedimiento del
sistema de seguridad, tendrá que
esperar aproximadamente una
hora para volverlo a intentar.
o Si no puede arrancar su motor a
pesar de haber completado el
procedimiento del sistema de
seguridad, haga remolcar su
vehículo a un concesionario
Hyundai autorizado.
!
Después de hacer el procedimiento
del sistema de seguridad, tiene que
consultar a su concesionario Hyundai
autorizado lo antes posible.
B030C01Y-AYTIluminacion del bombín de la llave
(Si está instalado)Cuando la puerta del coche se abre,
el bombín de contacto se ilumina
para su comodidad. La luz
permanecerá encendida durante 10
segundos, después de que la puerta
ha sido abierta o se ha accionado la
llave de contacto.
B030C01L
