COMPONENTES DE SU HYUNDAI
Su Hyundai está equipado con un
cojín de aire lateral en ambos asientos
delanteros. El propósito de estos
airbags es ofrecer mayor protección
al conductor del vehículo y al pasajero
delantero que con el cinturón de
seguridad únicamente. Los airbags
de impacto lateral se han diseñado
para hincharse sólo durante ciertas
colisiones laterales, dependiendo de
la gravedad del impacto, del ángulo,
de la velocidad, y del punto de
impacto. Los airbags no se han
diseñado para hincharse en todas las
situaciones de impacto lateral.B990B04Y-AYTAirbag lateral (Si está instalado)
B990B02Y
correctamente. Debe, por lo
tanto, dirigirse lo antes posible
a su servicio Hyundai autorizado
y pedir que se lo revisen.
o Antes de sustituir cualquier fus-
ible, desconecte un terminal de
la batería, gire la llave de
contacto a la posición de "LOCK"
(bloqueo) y extraiga la llave de
su cerradura. Nunca desmonte o
sustituya el (los) fusible(s)
relacionados con el Airbag
cuando la llave de contacto está
en la posición "ON" (activada).
Si fallara en cumplir con este
aviso, podría explotar el Airbag
y/o se encendería la luz de aviso
de avería del SRS (Airbag).
!
ADVERTENCIA:
o Cuando se activa el SRS, puede
que se produzca un ruido fuerte
y se desprenda un poco de
polvo. Estas condiciones son
normales y no son peligrosas.
Sin embargo, el polvo que se
desprende durante el despliegue
de la bolsa de aire puede
producir irritación en la piel.
Asegúrese de lavarse bien las
manos y la cara con agua tibia y
un jabón suave después de que
haya sufrido un accidente en el
cual se haya desplegado el
Airbag.
o El SRS sólo puede funcionar
cuando la llave de contacto está
en la posición "ON". Si el SRI
no se enciende, o parpadea por
más de 6 segundos después de
que se ha colocado la llave de
encendido en la posición "ON",
o después de haber arrancado el
motor, o se enciende mientras
se está conduciendo, esto quiere
decir que no está funcionando

COMPONENTES DE SU HYUNDAI
1- 41
!

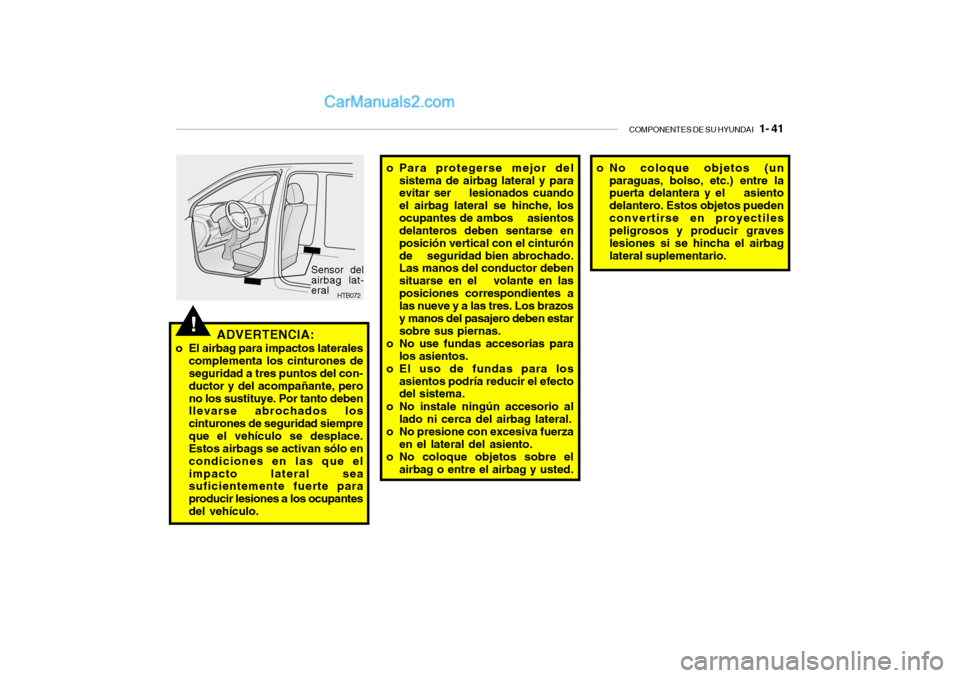

ADVERTENCIA:
o El airbag para impactos laterales
complementa los cinturones de
seguridad a tres puntos del con-
ductor y del acompañante, pero
no los sustituye. Por tanto deben
llevarse abrochados los
cinturones de seguridad siempre
que el vehículo se desplace.
Estos airbags se activan sólo en
condiciones en las que el
impacto lateral sea
suficientemente fuerte para
producir lesiones a los ocupantes
del vehículo.
HTB072
Sensor del
airbag lat-
eral
o Para protegerse mejor del
sistema de airbag lateral y para
evitar ser lesionados cuando
el airbag lateral se hinche, los
ocupantes de ambos asientos
delanteros deben sentarse en
posición vertical con el cinturón
de seguridad bien abrochado.
Las manos del conductor deben
situarse en el volante en las
posiciones correspondientes a
las nueve y a las tres. Los brazos
y manos del pasajero deben estar
sobre sus piernas.
o No use fundas accesorias para
los asientos.
o El uso de fundas para los
asientos podría reducir el efecto
del sistema.
o No instale ningún accesorio al
lado ni cerca del airbag lateral.
o No presione con excesiva fuerza
en el lateral del asiento.
o No coloque objetos sobre el
airbag o entre el airbag y usted.o No coloque objetos (un
paraguas, bolso, etc.) entre la
puerta delantera y el asiento
delantero. Estos objetos pueden
convertirse en proyectiles
peligrosos y producir graves
lesiones si se hincha el airbag
lateral suplementario.

1- 42
COMPONENTES DE SU HYUNDAI
!
B240C02L
ADVERTENCIA:
o Extremadamente peligroso! No
utilice nunca un sistema de
fijación infantil que mire hacia
atrás, en un asiento que esté
protegido por un sistema de
Airbag en su parte frontal.
o El modificar los componentes
del SRS o su cableado,
incluyendo el colocar cualquier
tipo de insignias en los forros, o
el modificar la estructura delcuerpo, pueden afectar
desfavorablemente al
funcionamiento del SRS y
producir posibles lesiones.
o Para limpiar los forros de la
bolsa de aire, utilice solamente
un paño suave y seco, o uno
que haya sido humedecido con
agua corriente. Los disolventes
o limpiadores pueden dañar los
forros de la bolsa de aire y el
correcto funcionamiento del
sistema.
o No se deben poner objetos sobre
o cerca de la etiqueta de
identificación de los Airbag en
el volante de dirección, panel de
instrumentos, y el panel ubicado
frente al acompañante, ya que
cualquiera de estos objetos
puede causar algún daño si el
vehículo sufre algún tipo de
colisión lo suficientemente grave
para que haga que se inflen los
Airbag.

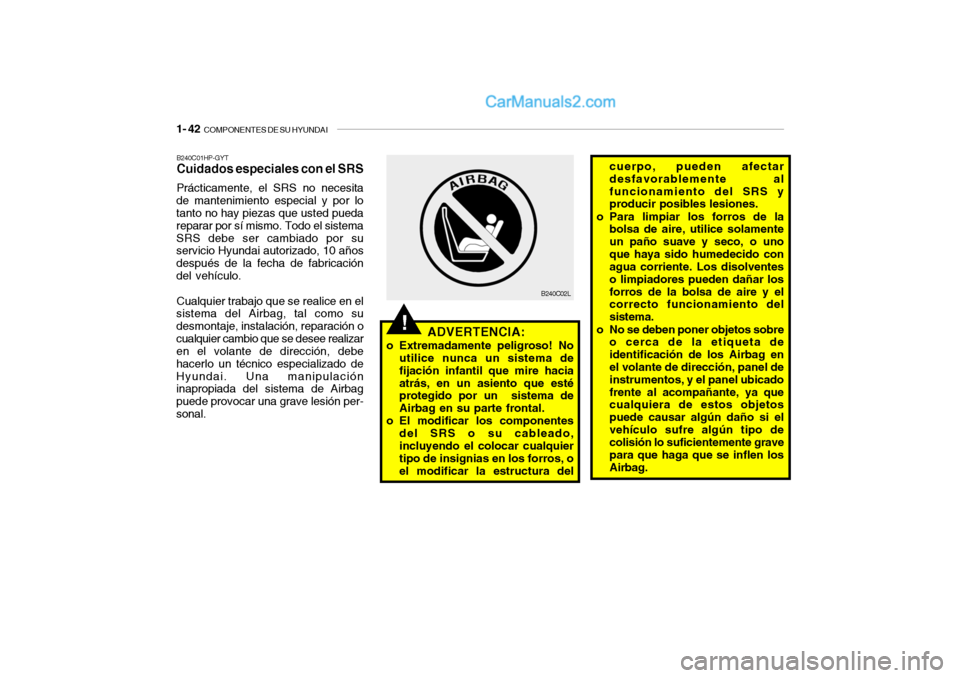

B240C01HP-GYTCuidados especiales con el SRSPrácticamente, el SRS no necesita
de mantenimiento especial y por lo
tanto no hay piezas que usted pueda
reparar por sí mismo. Todo el sistema
SRS debe ser cambiado por su
servicio Hyundai autorizado, 10 años
después de la fecha de fabricación
del vehículo.
Cualquier trabajo que se realice en el
sistema del Airbag, tal como su
desmontaje, instalación, reparación o
cualquier cambio que se desee realizar
en el volante de dirección, debe
hacerlo un técnico especializado de
Hyundai. Una manipulación
inapropiada del sistema de Airbag
puede provocar una grave lesión per-
sonal.

COMPONENTES DE SU HYUNDAI
1- 43
pueden aumentar el riesgo de
sufrir una lesión personal.
o Si vende su vehículo, asegúrese
de informarle a su nuevo
propietario todos los puntos
antes mencionados y que este
manual le sea entregado junto
con el vehículo.
o Si su vehículo fue inundado y
tiene remojado la alfombra ó
agua en el suelo, usted no debe
de tratar a prender el motor;
remolque el vehículo al servicio
oficial HYUNDAI.
o No cambie el parachoques ni el
protector del mismo por piezas
distintas de las originales
Hyundai. De lo contrario podría
afectar negativamente el
rendimiento del SRS y producir
lesiones imprevistas.

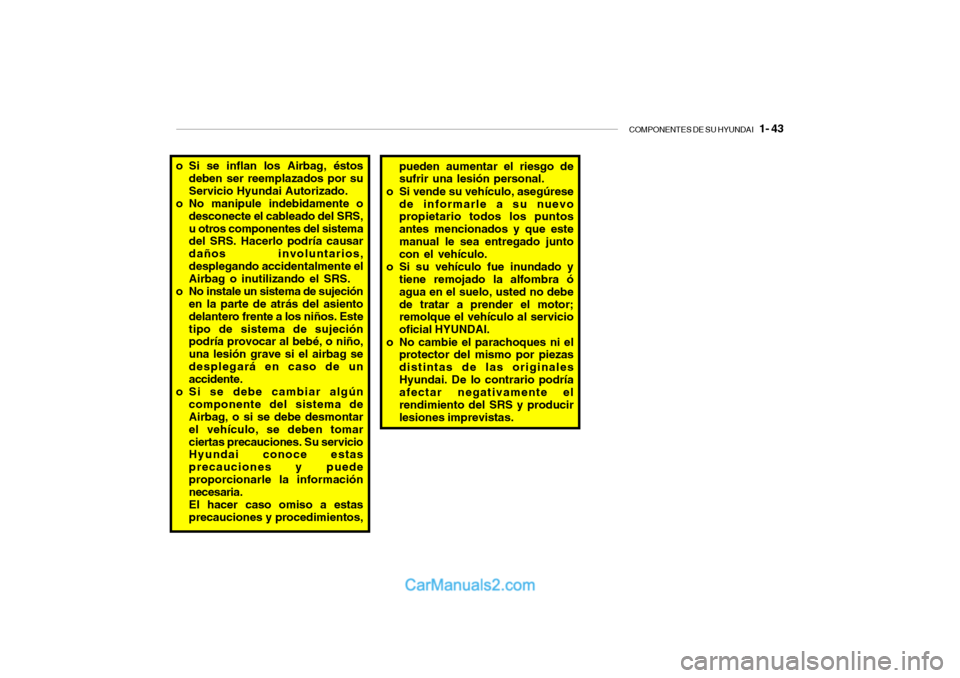

o Si se inflan los Airbag, éstos
deben ser reemplazados por su
Servicio Hyundai Autorizado.
o No manipule indebidamente o
desconecte el cableado del SRS,
u otros componentes del sistema
del SRS. Hacerlo podría causar
daños involuntarios,
desplegando accidentalmente el
Airbag o inutilizando el SRS.
o No instale un sistema de sujeción
en la parte de atrás del asiento
delantero frente a los niños. Este
tipo de sistema de sujeción
podría provocar al bebé, o niño,
una lesión grave si el airbag se
desplegará en caso de un
accidente.
o Si se debe cambiar algún
componente del sistema de
Airbag, o si se debe desmontar
el vehículo, se deben tomar
ciertas precauciones. Su servicio
Hyundai conoce estas
precauciones y puede
proporcionarle la información
necesaria.
El hacer caso omiso a estas
precauciones y procedimientos,

1- 44
COMPONENTES DE SU HYUNDAI

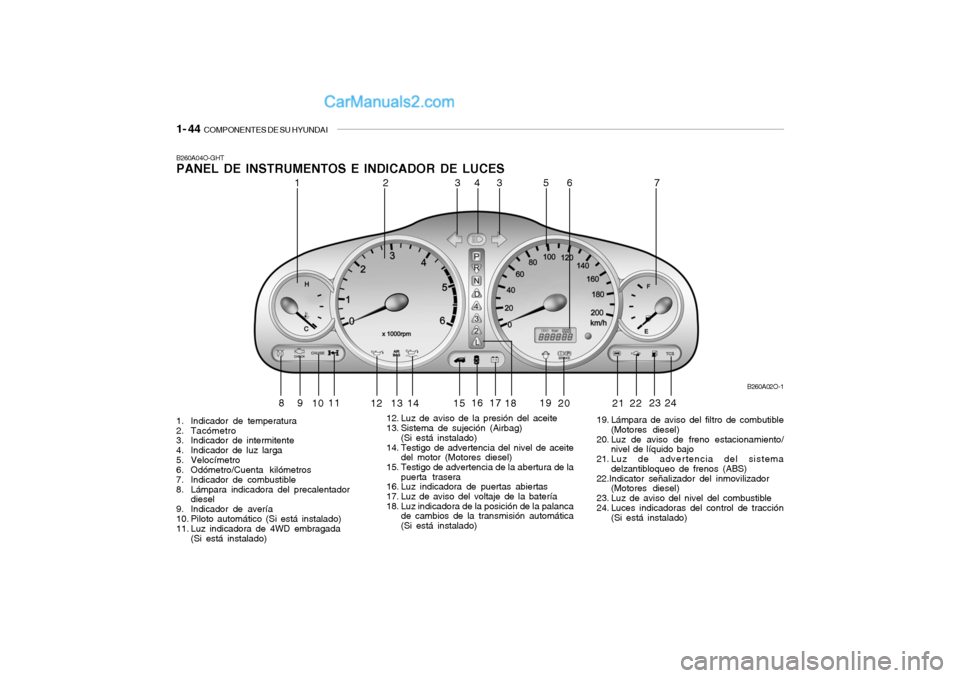

B260A04O-GHTPANEL DE INSTRUMENTOS E INDICADOR DE LUCES1. Indicador de temperatura
2. Tacómetro
3. Indicador de intermitente
4. Indicador de luz larga
5. Velocímetro
6. Odómetro/Cuenta kilómetros
7. Indicador de combustible
8. Lámpara indicadora del precalentador
diesel
9. Indicador de avería
10. Piloto automático (Si está instalado)
11. Luz indicadora de 4WD embragada
(Si está instalado)12. Luz de aviso de la presión del aceite
13. Sistema de sujeción (Airbag)
(Si está instalado)
14. Testigo de advertencia del nivel de aceite
del motor (Motores diesel)
15. Testigo de advertencia de la abertura de la
puerta trasera
16. Luz indicadora de puertas abiertas
17. Luz de aviso del voltaje de la batería
18. Luz indicadora de la posición de la palanca
de cambios de la transmisión automática
(Si está instalado)19. Lámpara de aviso del filtro de combutible
(Motores diesel)
20. Luz de aviso de freno estacionamiento/
nivel de líquido bajo
21. Luz de advertencia del sistema
delzantibloqueo de frenos (ABS)
22.Indicator señalizador del inmovilizador
(Motores diesel)
23. Luz de aviso del nivel del combustible
24. Luces indicadoras del control de tracción
(Si está instalado)
B260A02O-1
12334
56 7
9
1011
12 13 14 1517
18 20 21 22
16
8
19
23 24

COMPONENTES DE SU HYUNDAI
1- 45
!
B260D01A-AYT

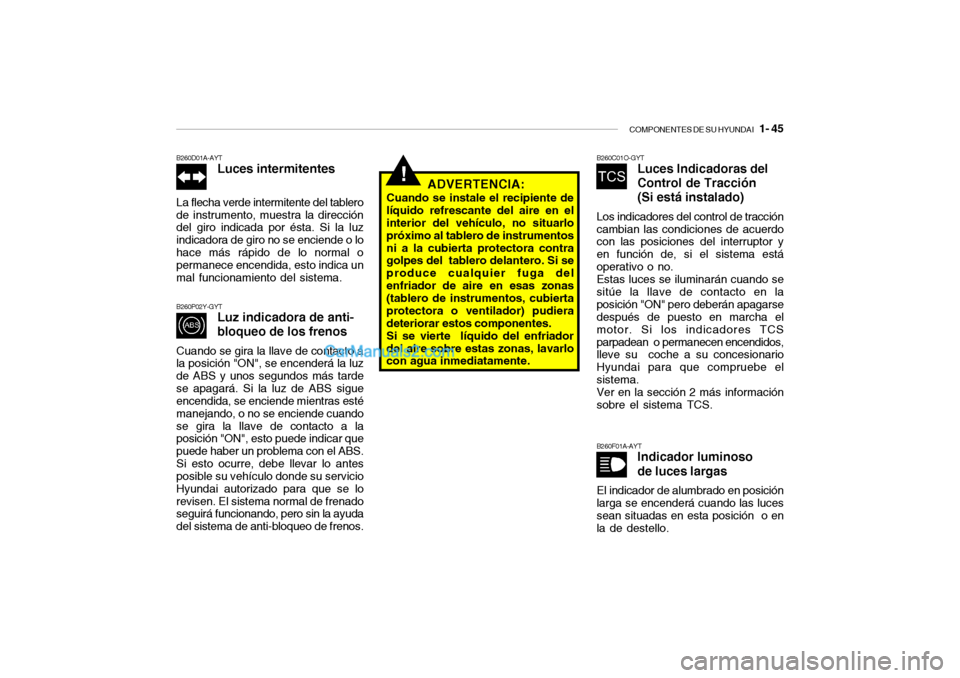

Luces intermitentes
La flecha verde intermitente del tablero
de instrumento, muestra la dirección
del giro indicada por ésta. Si la luz
indicadora de giro no se enciende o lo
hace más rápido de lo normal o
permanece encendida, esto indica un
mal funcionamiento del sistema.B260P02Y-GYT
Luz indicadora de anti-
bloqueo de los frenos
Cuando se gira la llave de contacto a
la posición "ON", se encenderá la luz
de ABS y unos segundos más tarde
se apagará. Si la luz de ABS sigue
encendida, se enciende mientras esté
manejando, o no se enciende cuando
se gira la llave de contacto a la
posición "ON", esto puede indicar que
puede haber un problema con el ABS.
Si esto ocurre, debe llevar lo antes
posible su vehículo donde su servicio
Hyundai autorizado para que se lo
revisen. El sistema normal de frenado
seguirá funcionando, pero sin la ayuda
del sistema de anti-bloqueo de frenos.
ADVERTENCIA:
Cuando se instale el recipiente de
líquido refrescante del aire en el
interior del vehículo, no situarlo
próximo al tablero de instrumentos
ni a la cubierta protectora contra
golpes del tablero delantero. Si se
produce cualquier fuga del
enfriador de aire en esas zonas
(tablero de instrumentos, cubierta
protectora o ventilador) pudiera
deteriorar estos componentes.
Si se vierte líquido del enfriador
del aire sobre estas zonas, lavarlo
con agua inmediatamente.
B260C01O-GYT
Luces Indicadoras del
Control de Tracción
(Si está instalado)
Los indicadores del control de tracción
cambian las condiciones de acuerdo
con las posiciones del interruptor y
en función de, si el sistema está
operativo o no.
Estas luces se iluminarán cuando se
sitúe la llave de contacto en la
posición "ON" pero deberán apagarse
después de puesto en marcha el
motor. Si los indicadores TCS
parpadean o permanecen encendidos,
lleve su coche a su concesionario
Hyundai para que compruebe el
sistema.
Ver en la sección 2 más información
sobre el sistema TCS.B260F01A-AYT
Indicador luminoso
de luces largas
El indicador de alumbrado en posición
larga se encenderá cuando las luces
sean situadas en esta posición o en
la de destello.

1- 46
COMPONENTES DE SU HYUNDAI
B260G01A-AYT
Indicador de alarma de
presión de aceite

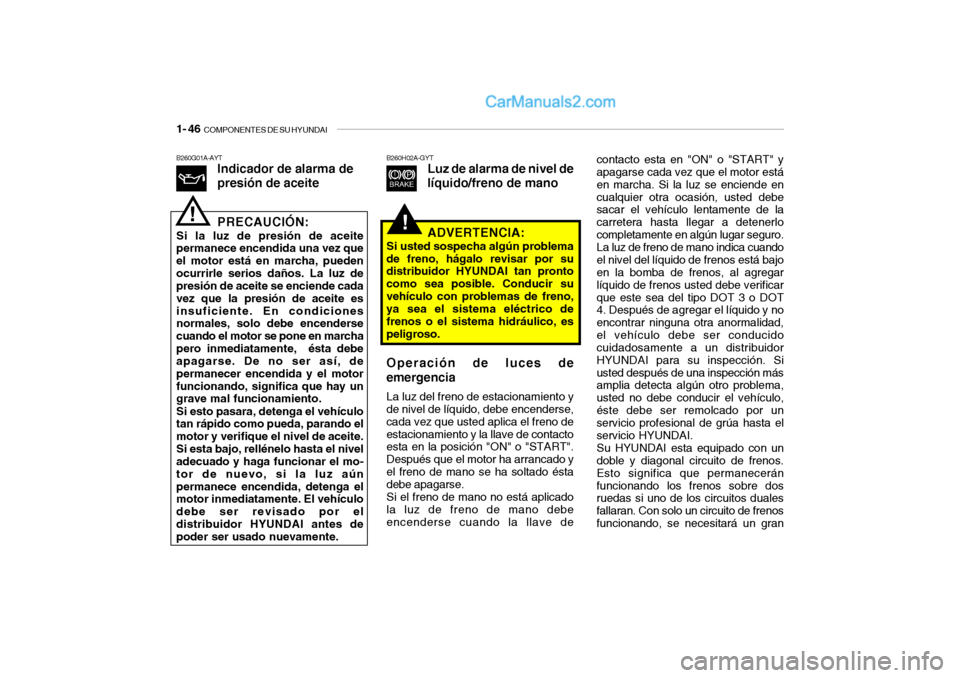

PRECAUCIÓN:
Si la luz de presión de aceite
permanece encendida una vez que
el motor está en marcha, pueden
ocurrirle serios daños. La luz de
presión de aceite se enciende cada
vez que la presión de aceite es
insuficiente. En condiciones
normales, solo debe encenderse
cuando el motor se pone en marcha
pero inmediatamente, ésta debe
apagarse. De no ser así, de
permanecer encendida y el motor
funcionando, significa que hay un
grave mal funcionamiento.
Si esto pasara, detenga el vehículo
tan rápido como pueda, parando el
motor y verifique el nivel de aceite.
Si esta bajo, rellénelo hasta el nivel
adecuado y haga funcionar el mo-
tor de nuevo, si la luz aún
permanece encendida, detenga el
motor inmediatamente. El vehículo
debe ser revisado por el
distribuidor HYUNDAI antes de
poder ser usado nuevamente.
!
B260H02A-GYT
Luz de alarma de nivel de
líquido/freno de mano
ADVERTENCIA:
Si usted sospecha algún problema
de freno, hágalo revisar por su
distribuidor HYUNDAI tan pronto
como sea posible. Conducir su
vehículo con problemas de freno,
ya sea el sistema eléctrico de
frenos o el sistema hidráulico, es
peligroso.Operación de luces de
emergenciaLa luz del freno de estacionamiento y
de nivel de líquido, debe encenderse,
cada vez que usted aplica el freno de
estacionamiento y la llave de contacto
esta en la posición "ON" o "START".
Después que el motor ha arrancado y
el freno de mano se ha soltado ésta
debe apagarse.
Si el freno de mano no está aplicado
la luz de freno de mano debe
encenderse cuando la llave decontacto esta en "ON" o "START" y
apagarse cada vez que el motor está
en marcha. Si la luz se enciende en
cualquier otra ocasión, usted debe
sacar el vehículo lentamente de la
carretera hasta llegar a detenerlo
completamente en algún lugar seguro.
La luz de freno de mano indica cuando
el nivel del líquido de frenos está bajo
en la bomba de frenos, al agregar
líquido de frenos usted debe verificar
que este sea del tipo DOT 3 o DOT
4. Después de agregar el líquido y no
encontrar ninguna otra anormalidad,
el vehículo debe ser conducido
cuidadosamente a un distribuidor
HYUNDAI para su inspección. Si
usted después de una inspección más
amplia detecta algún otro problema,
usted no debe conducir el vehículo,
éste debe ser remolcado por un
servicio profesional de grúa hasta el
servicio HYUNDAI.
Su HYUNDAI esta equipado con un
doble y diagonal circuito de frenos.
Esto significa que permanecerán
funcionando los frenos sobre dos
ruedas si uno de los circuitos duales
fallaran. Con solo un circuito de frenos
funcionando, se necesitará un gran
!

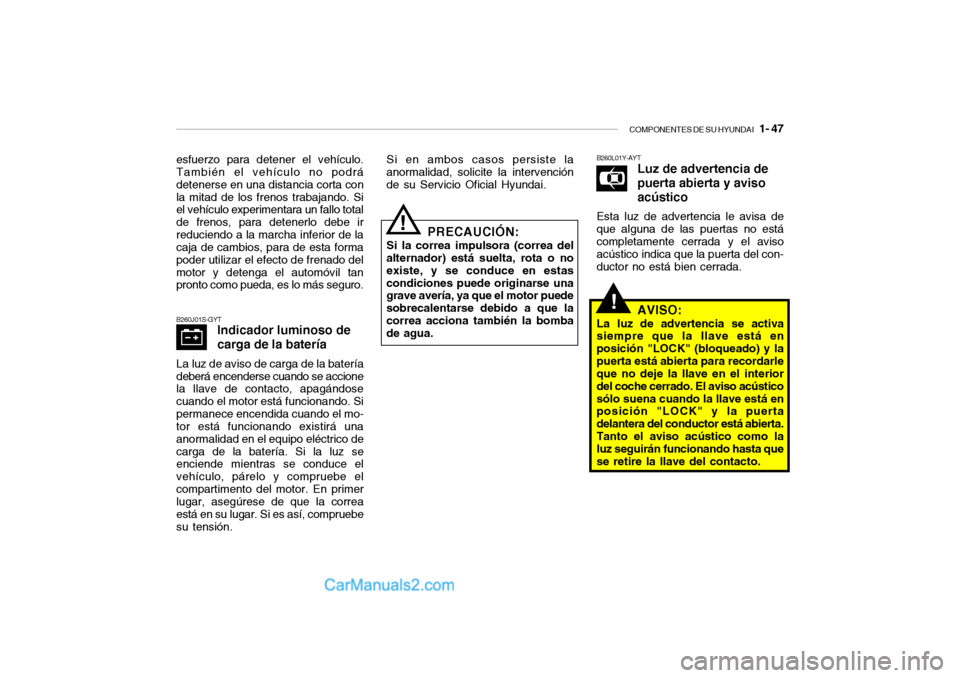

COMPONENTES DE SU HYUNDAI
1- 47
B260J01S-GYT
Indicador luminoso de
carga de la batería
La luz de aviso de carga de la batería
deberá encenderse cuando se accione
la llave de contacto, apagándose
cuando el motor está funcionando. Si
permanece encendida cuando el mo-
tor está funcionando existirá una
anormalidad en el equipo eléctrico de
carga de la batería. Si la luz se
enciende mientras se conduce el
vehículo, párelo y compruebe el
compartimento del motor. En primer
lugar, asegúrese de que la correa
está en su lugar. Si es así, compruebe
su tensión.esfuerzo para detener el vehículo.
También el vehículo no podrá
detenerse en una distancia corta con
la mitad de los frenos trabajando. Si
el vehículo experimentara un fallo total
de frenos, para detenerlo debe ir
reduciendo a la marcha inferior de la
caja de cambios, para de esta forma
poder utilizar el efecto de frenado del
motor y detenga el automóvil tan
pronto como pueda, es lo más seguro.Si en ambos casos persiste la
anormalidad, solicite la intervención
de su Servicio Oficial Hyundai.
PRECAUCIÓN:
Si la correa impulsora (correa del
alternador) está suelta, rota o no
existe, y se conduce en estas
condiciones puede originarse una
grave avería, ya que el motor puede
sobrecalentarse debido a que la
correa acciona también la bomba
de agua.
!
B260L01Y-AYT
Luz de advertencia de
puerta abierta y aviso
acústico
Esta luz de advertencia le avisa de
que alguna de las puertas no está
completamente cerrada y el aviso
acústico indica que la puerta del con-
ductor no está bien cerrada.
!
AVISO:
La luz de advertencia se activa
siempre que la llave está en
posición "LOCK" (bloqueado) y la
puerta está abierta para recordarle
que no deje la llave en el interior
del coche cerrado. El aviso acústico
sólo suena cuando la llave está en
posición "LOCK" y la puerta
delantera del conductor está abierta.
Tanto el aviso acústico como la
luz seguirán funcionando hasta que
se retire la llave del contacto.

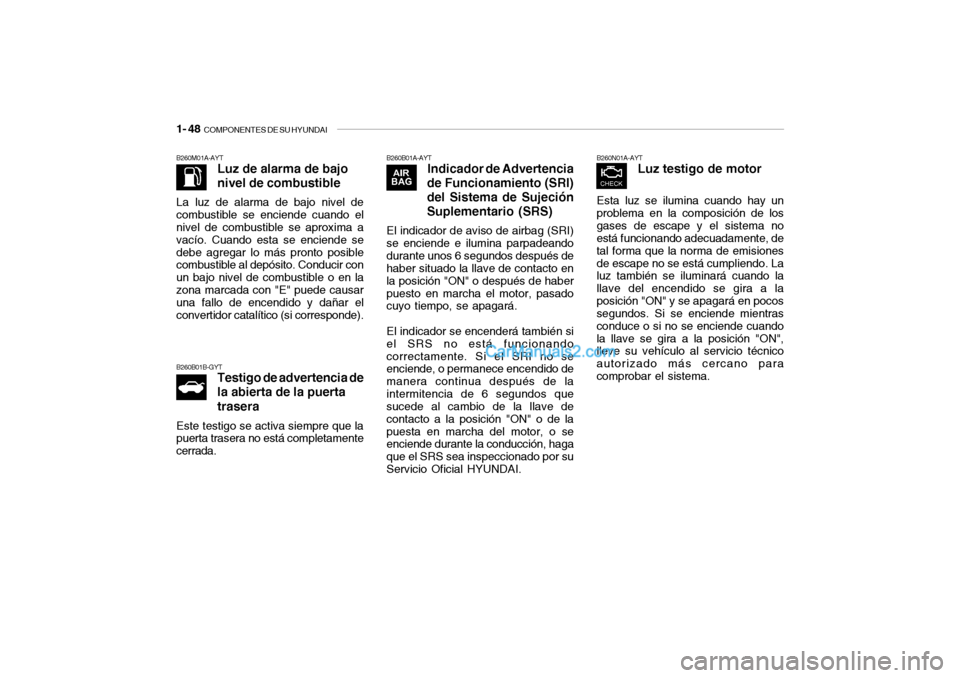

1- 48
COMPONENTES DE SU HYUNDAI
B260M01A-AYT
Luz de alarma de bajo
nivel de combustible
La luz de alarma de bajo nivel de
combustible se enciende cuando el
nivel de combustible se aproxima a
vacío. Cuando esta se enciende se
debe agregar lo más pronto posible
combustible al depósito. Conducir con
un bajo nivel de combustible o en la
zona marcada con "E" puede causar
una fallo de encendido y dañar el
convertidor catalítico (si corresponde).B260B01B-GYT
Testigo de advertencia de
la abierta de la puerta
trasera
Este testigo se activa siempre que la
puerta trasera no está completamente
cerrada.
B260B01A-AYT
Indicador de Advertencia
de Funcionamiento (SRI)
del Sistema de Sujeción
Suplementario (SRS)
El indicador de aviso de airbag (SRI)
se enciende e ilumina parpadeando
durante unos 6 segundos después de
haber situado la llave de contacto en
la posición "ON" o después de haber
puesto en marcha el motor, pasado
cuyo tiempo, se apagará.
El indicador se encenderá también si
el SRS no está funcionando
correctamente. Si el SRI no se
enciende, o permanece encendido de
manera continua después de la
intermitencia de 6 segundos que
sucede al cambio de la llave de
contacto a la posición "ON" o de la
puesta en marcha del motor, o se
enciende durante la conducción, haga
que el SRS sea inspeccionado por su
Servicio Oficial HYUNDAI.
B260N01A-AYT
Luz testigo de motor
Esta luz se ilumina cuando hay un
problema en la composición de los
gases de escape y el sistema no
está funcionando adecuadamente, de
tal forma que la norma de emisiones
de escape no se está cumpliendo. La
luz también se iluminará cuando la
llave del encendido se gira a la
posición "ON" y se apagará en pocos
segundos. Si se enciende mientras
conduce o si no se enciende cuando
la llave se gira a la posición "ON",
lleve su vehículo al servicio técnico
autorizado más cercano para
comprobar el sistema.

COMPONENTES DE SU HYUNDAI
1- 49
B265A01B-GYT
Luz roja de aviso del filtro
de combustible
(Motores diesel)
Esta luz se ilumina cuando se activa
la llave de contacto y se apaga
cuando el motor empieza a girar. Si
se ilumina cuando el motor está
funcionando indicará que se ha
acumulado agua dentro del filtro de
combustible. Si así ocurriera, elimine
el agua. (Consulte "6-17p")NOTA:Si el motor no arranca 10 segundos
después de completado el periodo
de precalentamiento, gire la llave
de contacto otra vez a la posición
de "LOCK" y después otra vez a la
posición de "ON" para iniciar el
precalentamiento de nuevo.
B260Q01O-DYT
Indicador de crucero
(Si está instalado)
El testigo indicador de crucero en el
panel de instrumentos se enciende al
pulsar el botón ON/OFF del control
de crucero.
El testigo se apaga si el botón ON/
OFF del control de crucero se pulsa
de nuevo. Para más información
acerca del control de crucero, véase
la página 1-77.B260T01O-GYT
Luz indicadora de 4WD
embragada
(Si está instalado)
Cuando gira la llave hasta la posición
"ON", la luz indicadora 4WD (tracción
en las 4 ruedas) embragada se
iluminará y se apagará al cabo de
unos segundos.
B260S01B-GYT
Luz ámbar indicadora del
precalentador diesel
(Motores diesel)
El indicador de precalentamiento se
ilumina de color ámbar al colocar la
llave de contacto en la posición "ON".
Una vez se haya apagado este
indicador, podrá poner en marcha el
motor. El tiempo durante el que el
indicador permanece encendido varía
dependiendo de la temperatura del
agua, del aire y de las condiciones de
la batería.
PRECAUCIÓN:
Si la luz indicadora 4WD
embragada ( ) parpadea durante
la conducción, ello indica que se
está produciendo un mal
funcionamiento del sistema 4WD.
Si esto ocurre, haga revisar el
vehículo cuanto antes en un
concesionario autorizado Hyundai.
!
