1CARATTERISTICHE DELLA VETTURA
60

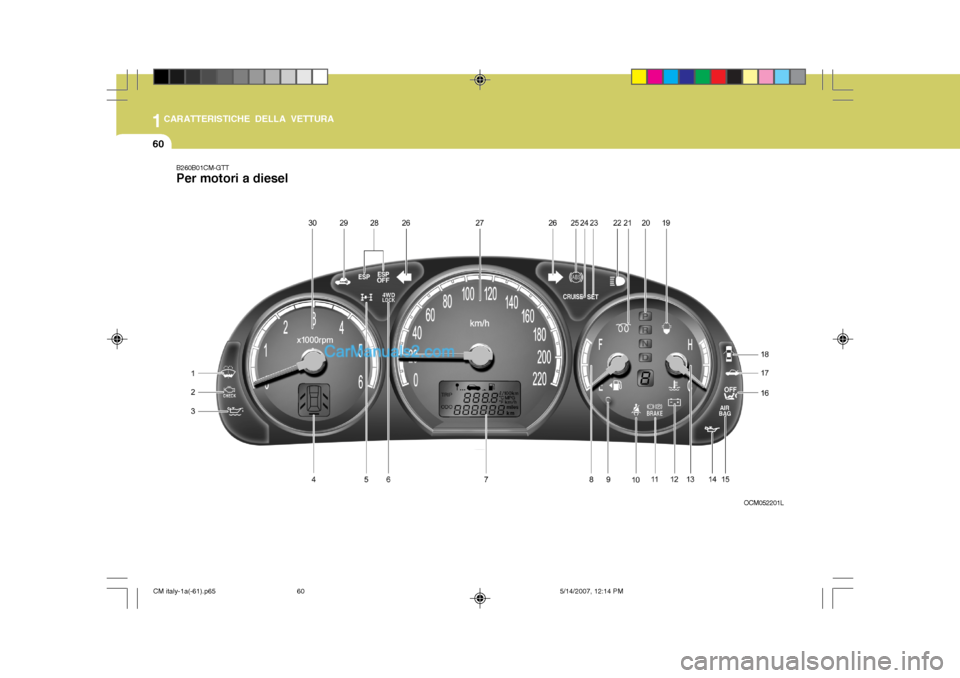

B260B01CM-GTT Per motori a diesel
OCM052201L
CM italy-1a(-61).p655/14/2007, 12:14 PM
60

1
CARATTERISTICHE DELLA VETTURA
61

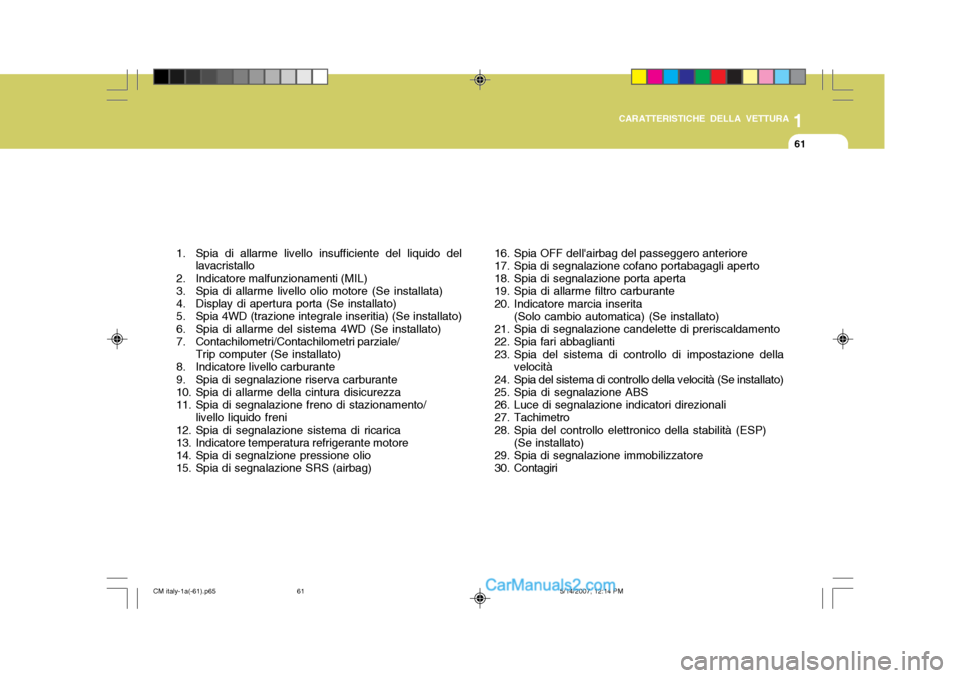

1. Spia di allarme livello insufficiente del liquido del lavacristallo
2. Indicatore malfunzionamenti (MIL)
3. Spia di allarme livello olio motore (Se installata)
4. Display di apertura porta (Se installato)
5. Spia 4WD (trazione integrale inseritia) (Se installato)
6. Spia di allarme del sistema 4WD (Se installato)
7. Contachilometri/Contachilometri parziale/ Trip computer (Se installato)
8. Indicatore livello carburante
9. Spia di segnalazione riserva carburante
10. Spia di allarme della cintura disicurezza
11. Spia di segnalazione freno di stazionamento/ livello liquido freni
12. Spia di segnalazione sistema di ricarica
13. Indicatore temperatura refrigerante motore

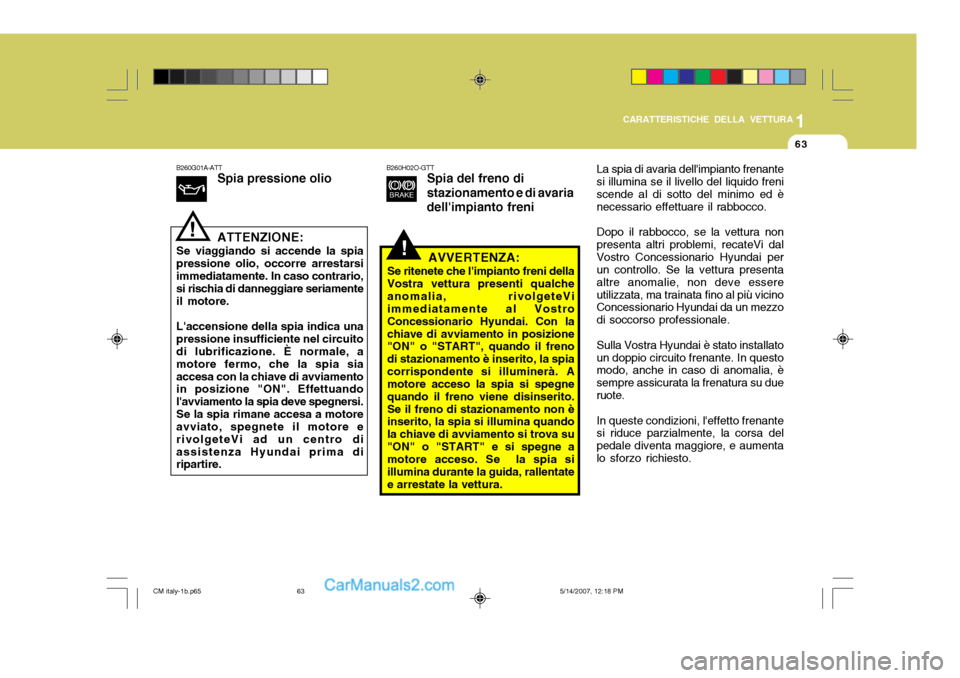

14. Spia di segnalzione pressione olio
15. Spia di segnalazione SRS (airbag) 16. Spia OFF dell'airbag del passeggero anteriore
17. Spia di segnalazione cofano portabagagli aperto
18. Spia di segnalazione porta aperta
19. Spia di allarme filtro carburante
20. Indicatore marcia inserita
(Solo cambio automatica) (Se installato)
21. Spia di segnalazione candelette di preriscaldamento
22. Spia fari abbaglianti
23. Spia del sistema di controllo di impostazione della velocità
24. Spia del sistema di controllo della velocità (Se installato)
25. Spia di segnalazione ABS
26. Luce di segnalazione indicatori direzionali
27. Tachimetro
28. Spia del controllo elettronico della stabilità (ESP) (Se installato)
29. Spia di segnalazione immobilizzatore
30. Contagiri
