Hyundai Santa Fe 2007 Manuale del proprietario (in Italian)

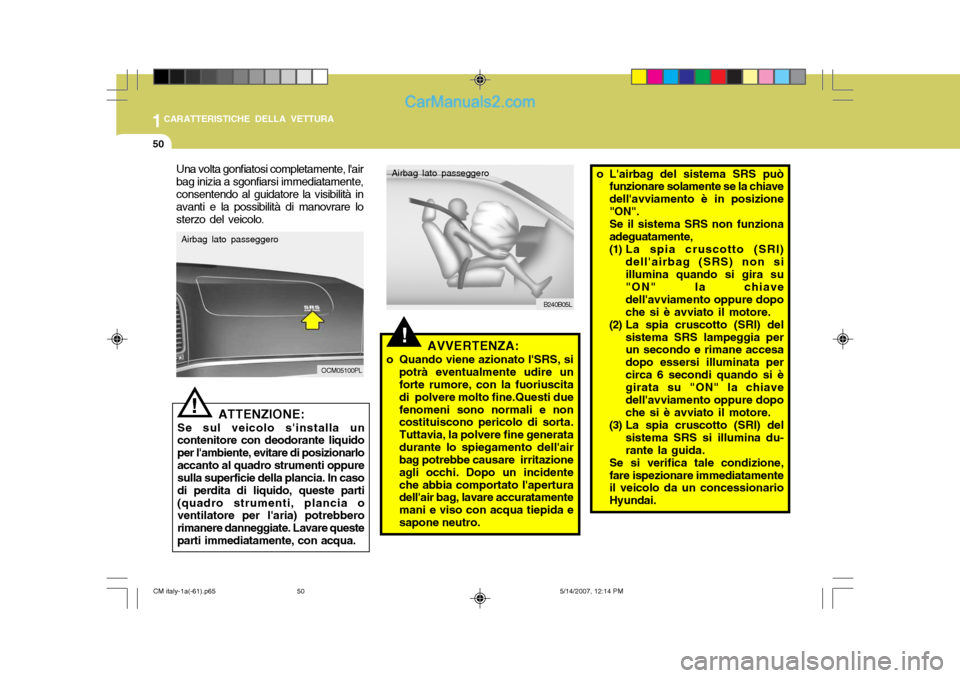

1CARATTERISTICHE DELLA VETTURA
50
!
ATTENZIONE:
Se sul veicolo s'installa un contenitore con deodorante liquido per l'ambiente, evitare di posizionarloaccanto al quadro strumenti oppure sulla superficie della plancia. In caso di perdita di liquido, queste parti(quadro strumenti, plancia o ventilatore per l'aria) potrebbero rimanere danneggiate. Lavare questeparti immediatamente, con acqua.! Airbag lato passeggero
B240B05L
o L'airbag del sistema SRS può
funzionare solamente se la chiave dell'avviamento è in posizione"ON".Se il sistema SRS non funzionaadeguatamente,
(1) La spia cruscotto (SRI)
dell'airbag (SRS) non siillumina quando si gira su "ON" la chiave dell'avviamento oppure dopoche si è avviato il motore.
(2) La spia cruscotto (SRI) del sistema SRS lampeggia per un secondo e rimane accesa dopo essersi illuminata percirca 6 secondi quando si è girata su "ON" la chiave dell'avviamento oppure dopoche si è avviato il motore.
(3) La spia cruscotto (SRI) del
sistema SRS si illumina du-rante la guida.
Se si verifica tale condizione,fare ispezionare immediatamente il veicolo da un concessionario Hyundai.
AVVERTENZA:
o Quando viene azionato l'SRS, si potrà eventualmente udire un forte rumore, con la fuoriuscita di polvere molto fine.Questi duefenomeni sono normali e non costituiscono pericolo di sorta. Tuttavia, la polvere fine generatadurante lo spiegamento dell'air bag potrebbe causare irritazione agli occhi. Dopo un incidenteche abbia comportato l'apertura dell'air bag, lavare accuratamente mani e viso con acqua tiepida esapone neutro.
Airbag lato passeggero
Una volta gonfiatosi completamente, l'air bag inizia a sgonfiarsi immediatamente,consentendo al guidatore la visibilità in avanti e la possibilità di manovrare lo sterzo del veicolo.
OCM05100PL
CM italy-1a(-61).p65
5/14/2007, 12:14 PM
50

1

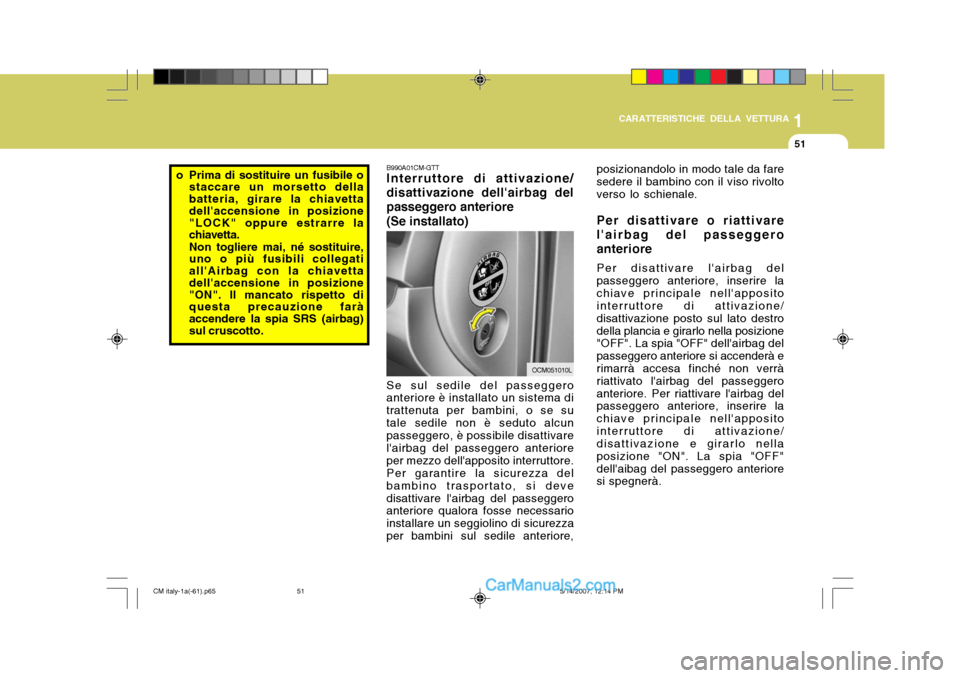

CARATTERISTICHE DELLA VETTURA
51
B990A01CM-GTT Interruttore di attivazione/
disattivazione dell'airbag del passeggero anteriore
(Se installato)
OCM051010L
Se sul sedile del passeggero
anteriore è installato un sistema di trattenuta per bambini, o se sutale sedile non è seduto alcun passeggero, è possibile disattivare l'airbag del passeggero anterioreper mezzo dell'apposito interruttore.
Per garantire la sicurezza del
bambino trasportato, si devedisattivare l'airbag del passeggero anteriore qualora fosse necessario installare un seggiolino di sicurezzaper bambini sul sedile anteriore, posizionandolo in modo tale da faresedere il bambino con il viso rivolto verso lo schienale. Per disattivare o riattivare l'airbag del passeggeroanteriore Per disattivare l'airbag del passeggero anteriore, inserire lachiave principale nell'apposito interruttore di attivazione/ disattivazione posto sul lato destrodella plancia e girarlo nella posizione
"OFF". La spia "OFF" dell'airbag del passeggero anteriore si accenderà e rimarrà accesa finché non verrà riattivato l'airbag del passeggeroanteriore. Per riattivare l'airbag del passeggero anteriore, inserire la chiave principale nell'appositointerruttore di attivazione/ disattivazione e girarlo nella
posizione "ON". La spia "OFF"dell'aibag del passeggero anteriore si spegnerà.o Prima di sostituire un fusibile o
staccare un morsetto della batteria, girare la chiavetta dell'accensione in posizione "LOCK" oppure estrarre la chiavetta. Non togliere mai, né sostituire, uno o più fusibili collegati all'Airbag con la chiavetta dell'accensione in posizione "ON". Il mancato rispetto di questa precauzione farà accendere la spia SRS (airbag) sul cruscotto.
CM italy-1a(-61).p65 5/14/2007, 12:14 PM
51

1CARATTERISTICHE DELLA VETTURA
52
Se si verifica tale condizione, fare controllare al più presto da una Concessionaria Hyundai autorizzata l'interruttore diattivazione/disattivazione dell'airbag del passeggero anteriore, il sistema delle cinturedi sicurezza con pretensionatore e il sistema SRS (airbag).
o Se la spia di segnalazione dell'airbag (SRS) non si illuminaquando si gira su "ON" la chiave dell'avviamento, o se si illuminadurante la marcia del veicolo, fare controllare al più presto da una Concessionaria Hyundaiautorizzata l'interruttore di attivazione/disattivazione dell'airbag del passeggeroanteriore, la cintura di sicurezza con pretensioatore e il sistema SRS (airbag).
ATTENZIONE:
o Se l'interruttore di attivazione/ disattivazione dell'airbag delpasseggero anteriore nonfunziona correttamente, si accende la spia di segnalazione dell'airbag (SRS) sul cruscotto. Inoltre, la spia OFF dell'airbag del passeggero anteriore non si illuminerà, la centralina delsistema SRS (airbag) riattiverà l'airbag del passeggero anteriore e, in caso di urto frontale, l'airbagdel passeggero anteriore entrerà in funzione anche se l'interruttore di attivazione/disattivazione ègirato su "OFF".
!NOTA:
o Se l'interruttore dell'airbag
anteriore lato passeggero è posizionato su "ON", l'airbag anteriore del passeggero è attivoe non dev'essere installato sul sedile del passeggero anteriore un seggiolino di sicurezza perbambini del tipo che fa sedere il bambino con il viso rivolto all'indietro. B240C01NF
o Se l'interruttore dell'airbag
anteriore lato passeggero èposizionato su "OFF", l'airbag anteriore del passeggero è disattivato e può essere installatosul sedile del passeggero anteriore un seggiolino di sicurezza per bambini del tipoche fa sedere il bambino con il viso rivolto all'indietro.
CM italy-1a(-61).p65 5/14/2007, 12:14 PM
52

1

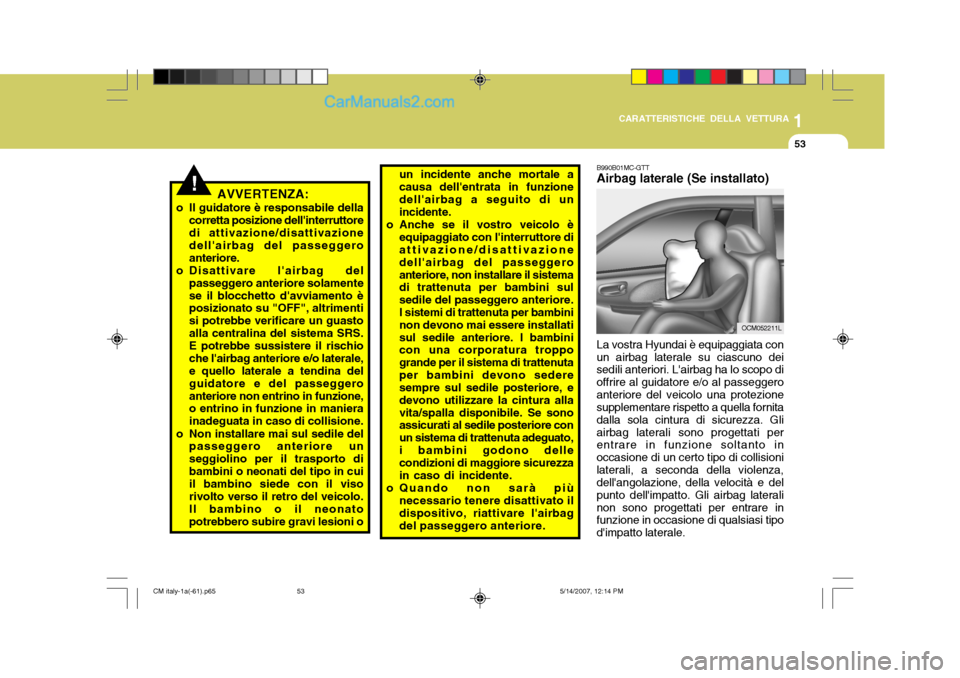

CARATTERISTICHE DELLA VETTURA
53
!
B990B01MC-GTT Airbag laterale (Se installato) La vostra Hyundai è equipaggiata con un airbag laterale su ciascuno dei sedili anteriori. L'airbag ha lo scopo di offrire al guidatore e/o al passeggeroanteriore del veicolo una protezione supplementare rispetto a quella fornita dalla sola cintura di sicurezza. Gliairbag laterali sono progettati per entrare in funzione soltanto in occasione di un certo tipo di collisionilaterali, a seconda della violenza, dell'angolazione, della velocità e del punto dell'impatto. Gli airbag lateralinon sono progettati per entrare in funzione in occasione di qualsiasi tipo d'impatto laterale.
un incidente anche mortale acausa dell'entrata in funzionedell'airbag a seguito di un incidente.
o Anche se il vostro veicolo è equipaggiato con l'interruttore diattivazione/disattivazione dell'airbag del passeggeroanteriore, non installare il sistema di trattenuta per bambini sul sedile del passeggero anteriore.I sistemi di trattenuta per bambini non devono mai essere installati sul sedile anteriore. I bambini con una corporatura troppo grande per il sistema di trattenutaper bambini devono sedere sempre sul sedile posteriore, e devono utilizzare la cintura allavita/spalla disponibile. Se sono assicurati al sedile posteriore con un sistema di trattenuta adeguato,i bambini godono delle condizioni di maggiore sicurezza in caso di incidente.
o Quando non sarà più necessario tenere disattivato ildispositivo, riattivare l'airbagdel passeggero anteriore.
OCM052211L
AVVERTENZA:
o Il guidatore è responsabile della corretta posizione dell'interruttore di attivazione/disattivazione dell'airbag del passeggeroanteriore.
o Disattivare l'airbag del
passeggero anteriore solamentese il blocchetto d'avviamento è posizionato su "OFF", altrimenti si potrebbe verificare un guastoalla centralina del sistema SRS.E potrebbe sussistere il rischioche l'airbag anteriore e/o laterale, e quello laterale a tendina del guidatore e del passeggeroanteriore non entrino in funzione, o entrino in funzione in maniera inadeguata in caso di collisione.
o Non installare mai sul sedile del passeggero anteriore unseggiolino per il trasporto dibambini o neonati del tipo in cui il bambino siede con il viso rivolto verso il retro del veicolo.Il bambino o il neonatopotrebbero subire gravi lesioni o
CM italy-1a(-61).p65 5/14/2007, 12:14 PM
53

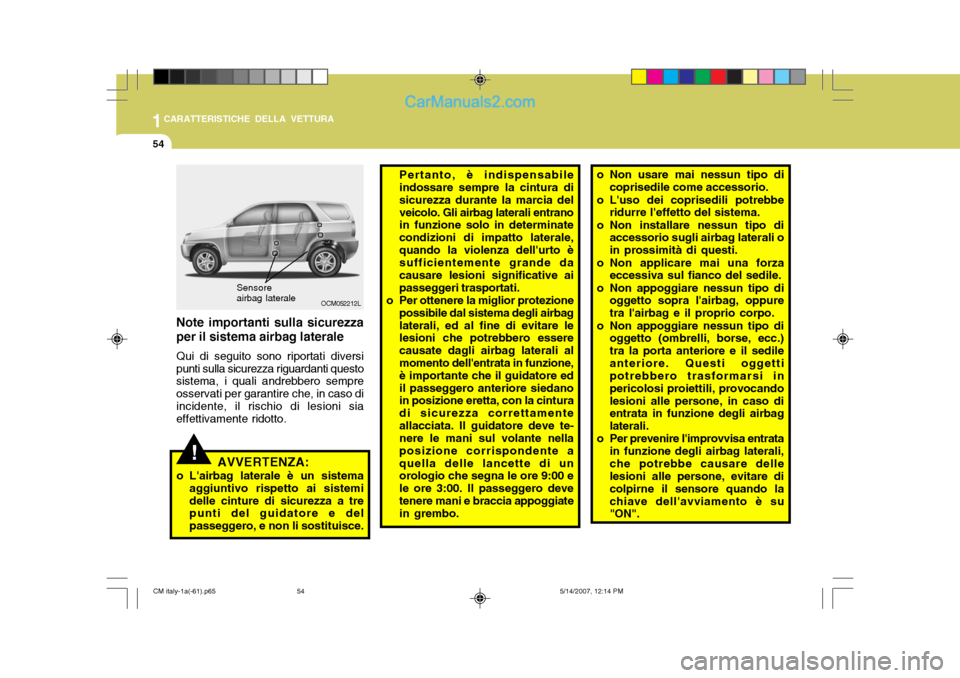

1CARATTERISTICHE DELLA VETTURA
54
!
OCM052212L
Sensore airbag laterale
AVVERTENZA:
o L'airbag laterale è un sistema aggiuntivo rispetto ai sistemi delle cinture di sicurezza a tre punti del guidatore e del passeggero, e non li sostituisce.
Pertanto, è indispensabile indossare sempre la cintura di sicurezza durante la marcia delveicolo. Gli airbag laterali entrano in funzione solo in determinate condizioni di impatto laterale,quando la violenza dell'urto è sufficientemente grande da causare lesioni significative aipasseggeri trasportati.
o Per ottenere la miglior protezione possibile dal sistema degli airbaglaterali, ed al fine di evitare le lesioni che potrebbero essere causate dagli airbag laterali al momento dell'entrata in funzione, è importante che il guidatore edil passeggero anteriore siedano in posizione eretta, con la cintura di sicurezza correttamenteallacciata. Il guidatore deve te- nere le mani sul volante nella posizione corrispondente aquella delle lancette di un orologio che segna le ore 9:00 e le ore 3:00. Il passeggero devetenere mani e braccia appoggiate in grembo. o Non usare mai nessun tipo di
coprisedile come accessorio.
o L'uso dei coprisedili potrebbe ridurre l'effetto del sistema.
o Non installare nessun tipo di accessorio sugli airbag laterali o in prossimità di questi.
o Non applicare mai una forza eccessiva sul fianco del sedile.
o Non appoggiare nessun tipo di oggetto sopra l'airbag, oppuretra l'airbag e il proprio corpo.
o Non appoggiare nessun tipo di oggetto (ombrelli, borse, ecc.)tra la porta anteriore e il sedileanteriore. Questi oggetti potrebbero trasformarsi in pericolosi proiettili, provocandolesioni alle persone, in caso di entrata in funzione degli airbag laterali.
o Per prevenire l'improvvisa entrata
in funzione degli airbag laterali,che potrebbe causare delle lesioni alle persone, evitare di colpirne il sensore quando lachiave dell'avviamento è su "ON".
Note importanti sulla sicurezza per il sistema airbag laterale Qui di seguito sono riportati diversi punti sulla sicurezza riguardanti questo sistema, i quali andrebbero sempre osservati per garantire che, in caso diincidente, il rischio di lesioni sia effettivamente ridotto.
CM italy-1a(-61).p65
5/14/2007, 12:14 PM
54

1

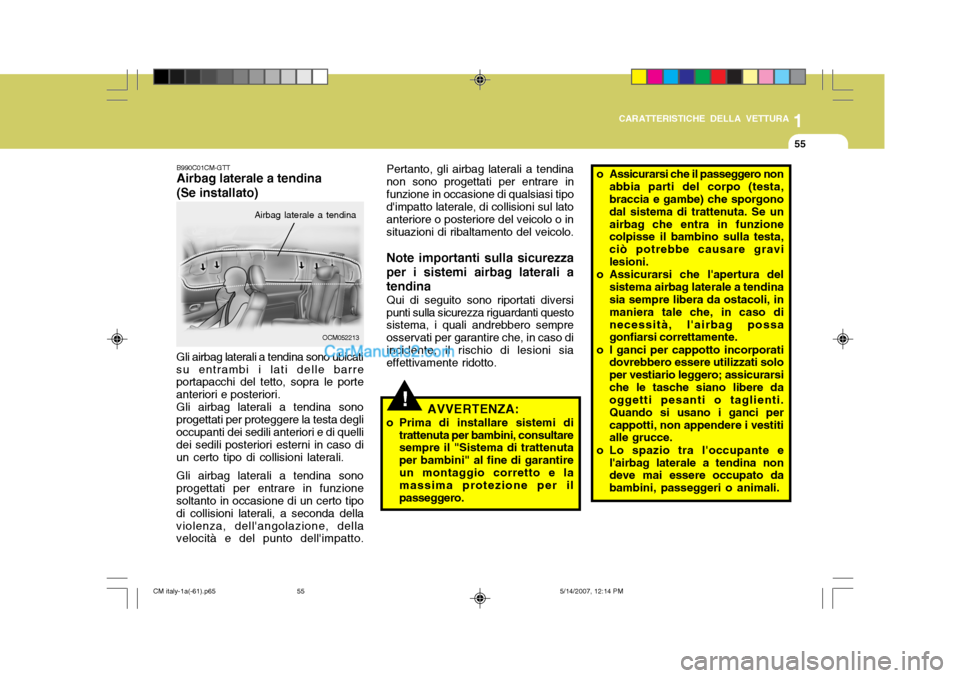

CARATTERISTICHE DELLA VETTURA
55
OCM052213
Airbag laterale a tendina
B990C01CM-GTT Airbag laterale a tendina (Se installato)
Gli airbag laterali a tendina sono ubicati su entrambi i lati delle barre portapacchi del tetto, sopra le porte anteriori e posteriori.Gli airbag laterali a tendina sonoprogettati per proteggere la testa deglioccupanti dei sedili anteriori e di quelli dei sedili posteriori esterni in caso di un certo tipo di collisioni laterali. Gli airbag laterali a tendina sono progettati per entrare in funzione soltanto in occasione di un certo tipo di collisioni laterali, a seconda dellaviolenza, dell'angolazione, della velocità e del punto dell'impatto. Pertanto, gli airbag laterali a tendina non sono progettati per entrare infunzione in occasione di qualsiasi tipo d'impatto laterale, di collisioni sul lato anteriore o posteriore del veicolo o insituazioni di ribaltamento del veicolo. Note importanti sulla sicurezza per i sistemi airbag laterali atendina Qui di seguito sono riportati diversi punti sulla sicurezza riguardanti questo sistema, i quali andrebbero sempre osservati per garantire che, in caso diincidente, il rischio di lesioni sia effettivamente ridotto.
!AVVERTENZA:
o Prima di installare sistemi di trattenuta per bambini, consultare sempre il "Sistema di trattenuta per bambini" al fine di garantireun montaggio corretto e la massima protezione per il passeggero.
o Assicurarsi che il passeggero non
abbia parti del corpo (testa, braccia e gambe) che sporgono dal sistema di trattenuta. Se unairbag che entra in funzione colpisse il bambino sulla testa, ciò potrebbe causare gravilesioni.
o Assicurarsi che l'apertura del
sistema airbag laterale a tendina sia sempre libera da ostacoli, in maniera tale che, in caso dinecessità, l'airbag possa gonfiarsi correttamente.
o I ganci per cappotto incorporati dovrebbero essere utilizzati solo per vestiario leggero; assicurarsiche le tasche siano libere da oggetti pesanti o taglienti. Quando si usano i ganci percappotti, non appendere i vestiti alle grucce.
o Lo spazio tra l'occupante e l'airbag laterale a tendina nondeve mai essere occupato da bambini, passeggeri o animali.
CM italy-1a(-61).p65 5/14/2007, 12:14 PM
55

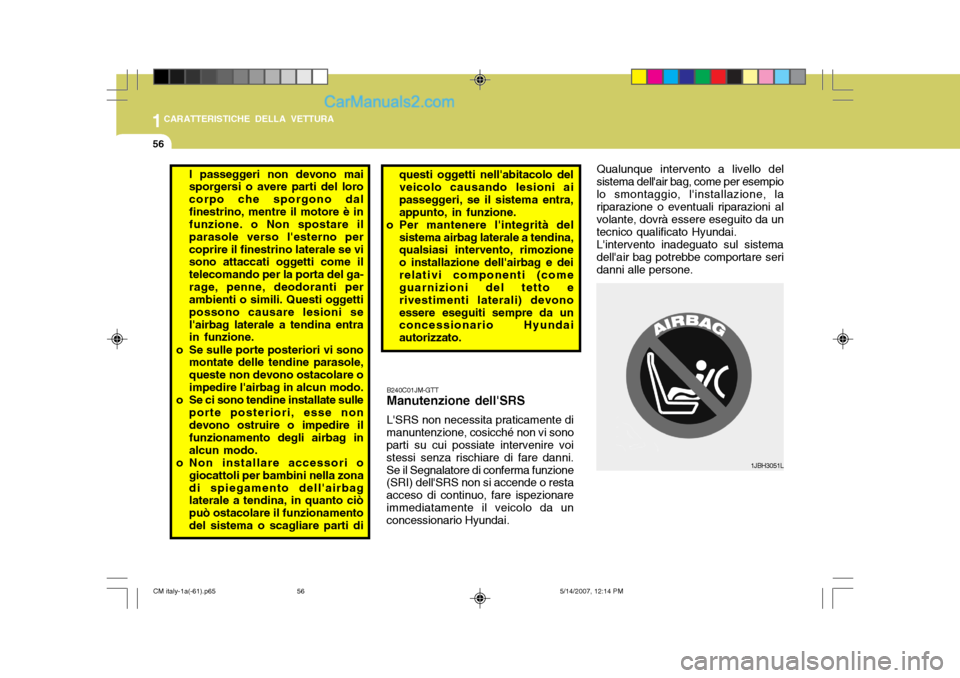

1CARATTERISTICHE DELLA VETTURA
56
1JBH3051L
B240C01JM-GTT Manutenzione dell'SRS L'SRS non necessita praticamente di
manuntenzione, cosicché non vi sono parti su cui possiate intervenire voi stessi senza rischiare di fare danni.Se il Segnalatore di conferma funzione (SRI) dell'SRS non si accende o resta acceso di continuo, fare ispezionareimmediatamente il veicolo da un concessionario Hyundai. Qualunque intervento a livello del sistema dell'air bag, come per esempiolo smontaggio, l'installazione, la riparazione o eventuali riparazioni al volante, dovrà essere eseguito da untecnico qualificato Hyundai.L'intervento inadeguato sul sistemadell'air bag potrebbe comportare seridanni alle persone.
I passeggeri non devono mai sporgersi o avere parti del loro corpo che sporgono dalfinestrino, mentre il motore è in funzione. o Non spostare il parasole verso l'esterno percoprire il finestrino laterale se vi sono attaccati oggetti come il telecomando per la porta del ga-rage, penne, deodoranti per ambienti o simili. Questi oggetti possono causare lesioni sel'airbag laterale a tendina entra in funzione.
o Se sulle porte posteriori vi sono montate delle tendine parasole, queste non devono ostacolare oimpedire l'airbag in alcun modo.
o Se ci sono tendine installate sulle porte posteriori, esse nondevono ostruire o impedire il funzionamento degli airbag in alcun modo.
o Non installare accessori o giocattoli per bambini nella zonadi spiegamento dell'airbag laterale a tendina, in quanto ciò può ostacolare il funzionamentodel sistema o scagliare parti diquesti oggetti nell'abitacolo del veicolo causando lesioni ai passeggeri, se il sistema entra,appunto, in funzione.
o Per mantenere l'integrità del
sistema airbag laterale a tendina, qualsiasi intervento, rimozione o installazione dell'airbag e deirelativi componenti (come guarnizioni del tetto e rivestimenti laterali) devonoessere eseguiti sempre da un concessionario Hyundai autorizzato.
CM italy-1a(-61).p65 5/14/2007, 12:14 PM
56

1
CARATTERISTICHE DELLA VETTURA
57
o Non appoggiare oggetti sopra i
moduli dell'airbag o accanto a questi, sul volante, sul quadro strumenti o sul pannello frontaleposto al di sopra del vano portaoggetti: in caso di urto, infatti, se l'impatto fossesufficientemente violento da provocare l'entrata in funzione dell'airbag, gli eventuali oggettipresenti potrebbero essere proiettati dall'azione di gonfiaggio, ferendo i passeggeri.
o Una volta gonfiato, l'air bag dovrà essere sostituito da unconcessionario Hyundaiautorizzato.
o Non toccare, né staccare, i fili dell'SRS, o Altri componenti del sistema SRS. Tale azione potrebbe avere graviconseguenze sulle persone, dovute al gonfiaggio accidentale dell'air bag oppure alla messafuori uso dell'SRS.
!AVVERTENZA:
o Attenzione: pericolo! Non usare seggiolini per il trasporto di bambini sui sedili equipaggiati con airbag!.
o La modifica di componenti o cavi dell'SRS, compresa l'aggiunta diqualunque tipo di stemma sulcoperchietto centrale o la modifica apportata alla carrozzeria, potrà influirenegativamente sulle prestazioni dell'SRS ed essere origine del ferimento di persone.
o Per pulire il tampone
dell'avvisatore acustico, utilizzaresolamente un panno morbido ed asciutto, oppure un panno inumidito con semplice acqua.L'impiego di solventi o smacchiatori potrebbe intaccare il coperchietto dell'air bag,influendo sul funzionamento e sullo spiegamento opportuno del sistema. o Nel caso si debbano gettar via
dei componenti del sistemadell'air bag, oppure nel caso in cui il veicolo debba essere rottamato, sarà necessarioosservare certe precauzioni per la sicurezza. Il vostro concessionario Hyundai conoscetali misure da prendersi e vi potrà dare tutte le informazioni necessarie. Il mancato rispettodi queste precauzioni e proce- dure potrebbe aumentare il rischio di lesioni personali.
o Se vendete la vostra autovettura, accertatevi che il nuovoproprietario sia informato diquesti punti importanti, assicurandovi di passare questo manuale al nuovo proprietarioinsieme alla vettura.
o Il paraurti o la relativa protezione devono essere sostituiti utilizzando esclusivamente ricambi originali Hyundai. Incaso contrario, si potrebbe impedire il corretto funzionamento del sistema SRS(airbag), con gravi conseguenze per i passeggeri.
CM italy-1a(-61).p65 5/14/2007, 12:14 PM
57

1CARATTERISTICHE DELLA VETTURA

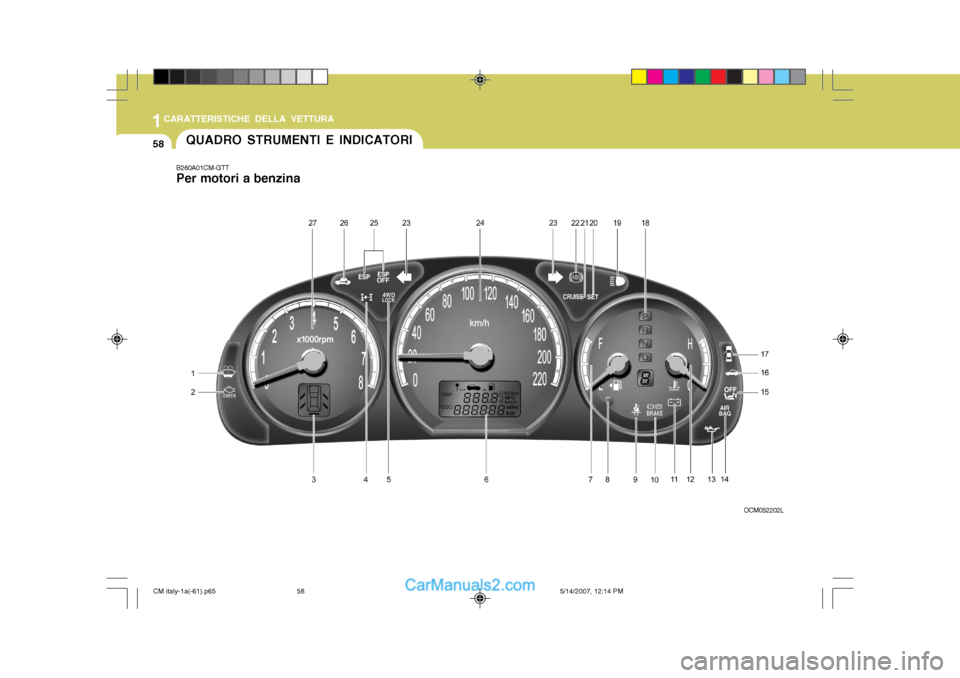

58QUADRO STRUMENTI E INDICATORI
B260A01CM-GTT Per motori a benzina
OCM052202L
CM italy-1a(-61).p655/14/2007, 12:14 PM
58

1

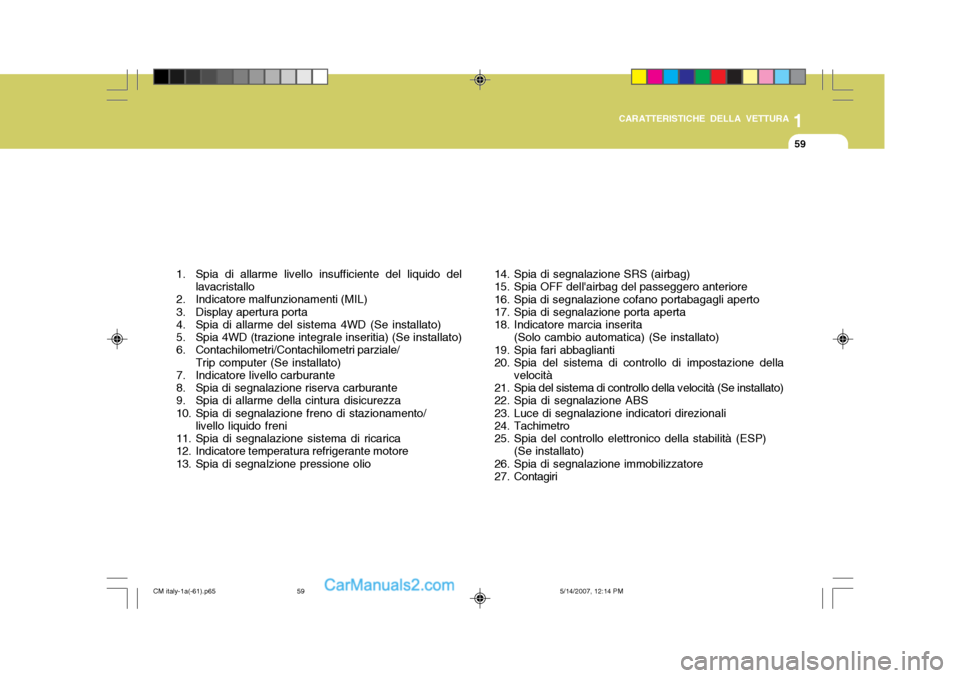

CARATTERISTICHE DELLA VETTURA
59
1. Spia di allarme livello insufficiente del liquido del lavacristallo
2. Indicatore malfunzionamenti (MIL)
3. Display apertura porta
4. Spia di allarme del sistema 4WD (Se installato)
5. Spia 4WD (trazione integrale inseritia) (Se installato)
6. Contachilometri/Contachilometri parziale/
Trip computer (Se installato)
7. Indicatore livello carburante
8. Spia di segnalazione riserva carburante
9. Spia di allarme della cintura disicurezza
10. Spia di segnalazione freno di stazionamento/ livello liquido freni
11. Spia di segnalazione sistema di ricarica
12. Indicatore temperatura refrigerante motore
13. Spia di segnalzione pressione olio 14. Spia di segnalazione SRS (airbag)
15. Spia OFF dell'airbag del passeggero anteriore
16. Spia di segnalazione cofano portabagagli aperto
17. Spia di segnalazione porta aperta
18. Indicatore marcia inserita
(Solo cambio automatica) (Se installato)
19. Spia fari abbaglianti
20. Spia del sistema di controllo di impostazione della velocità
21. Spia del sistema di controllo della velocità (Se installato)
22. Spia di segnalazione ABS
23. Luce di segnalazione indicatori direzionali
24. Tachimetro
25. Spia del controllo elettronico della stabilità (ESP) (Se installato)
26. Spia di segnalazione immobilizzatore
27. Contagiri
CM italy-1a(-61).p65 5/14/2007, 12:14 PM
59
