8
INFORMAÇÕES DO CONSUMIDOR
8
Número de identificação do veículo (VIN) ..................... 8-2
Número do motor ........................................................... 8-2Pneus............................................................................ 8-3
Roda sobressalente e ferramentas ............................... 8-7

8INFORMAÇÕES DO CONSUMIDOR
2NÚMERO DO MOTORNÚMERO DE IDENTIFICAÇÃO DO VEÍCULO (VIN)
I010A01CM-GPT I010B01A-GPT

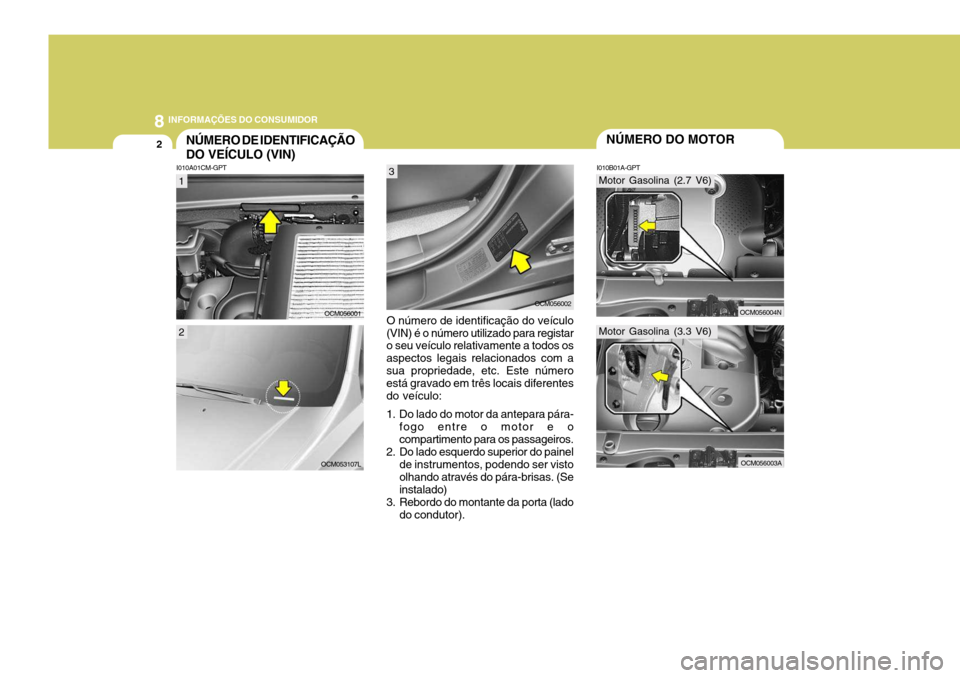

O número de identificação do veículo
(VIN) é o número utilizado para registar o seu veículo relativamente a todos os aspectos legais relacionados com asua propriedade, etc. Este número está gravado em três locais diferentes do veículo:
1. Do lado do motor da antepara pára- fogo entre o motor e o compartimento para os passageiros.
2. Do lado esquerdo superior do painel de instrumentos, podendo ser vistoolhando através do pára-brisas. (Se instalado)
3. Rebordo do montante da porta (lado do condutor).
OCM056001OCM056002
OCM053107L
1
2
3
Motor Gasolina (3.3 V6)
OCM056003A
Motor Gasolina (2.7 V6)
OCM056004N

8
INFORMAÇÕES DO CONSUMIDOR
3PNEUS
ZI010C1-AP INFORMAÇÃO SOBRE OS PNEUS Os pneus com que o seu HYUNDAI vem equipado são seleccionados de forma a obter a melhor performance, numa condução normal.
I030A01CM-APT
PRESSÃO RECOMENDADA PARA OS PNEUS A pressão dos pneus do seu Hyundai
foi seleccionada de forma a obter melhor performance numa conduçãonormal.
A pressão dos pneus deverá ser
verificada pelo menos uma vez por més. A pressão correcta dos pneus deve ser mantida pelas seguintesrazões:
o A pressão dos pneus inferior à recomendada, pode provocar fraca rentabilidade na condução edesgaste desigual dos pneus.
o A pressão dos pneus superiores à recomendada aumenta a possibilidade de estragos por impacto para além de um desgastedesigual.
OCM055019L 7,0Jx16 7,0Jx17 7,0Jx18
4,0Tx17 Pressão dos pneus, kPa (PSI)
235/70R16235/65R17235/60R18
T165/90R17 Atrás
210(30)210(30) 210(30) 420(60) Frente
220(32) 220(32) 220(32)420(60)
Até 2
pessoas Até ao limite de
carga máxima
Atrás
220(32) 220(32) 220(32)420(60)
Frente
210(30)210(30)210(30)420(60)
A etiqueta localizada no pilar central da porta do lado do condutor indica apressão recomendada para cs pneus do seu veículo. Dimensão
dos pneus
Dimensão
das
jantes
O número do motor está gravado no bloco do motor como mostrado no desenho. 235/70R16 235/65R17235/60R18
T165/90R17
Motor Diesel
OCM056003

8INFORMAÇÕES DO CONSUMIDOR
4
SI030A1-FP
PNEUS DE NEVE
Se equipar o seu automóvel com
pneus de neve, estes deverão ter as mesmas medidas e a mesma capacidade de carga dos originais.
Os pneus de neve devem ter 28 KPa
(4 lbs) mais de pressão que a indicada para os pneus STD na etiqueta do painel interior esquerdo da porta, oua pressão máxima indicada no lado do pneu, use a menos das duas.
Não conduza mais do que 120 Km/h
(75 mph) quando usar os pneus de neve. I050A02O-GPT CORRENTES PARA A NEVE As correntes dos pneus devem ser usadas nas rodas da frente.Se o seu veículo estiver equípadodom um sistema 4WD (tracção às quatro rodas), certifique-se de que instala as correntes em todos ospneus. Certifique-se que as correntes têm o tamanho adequado e que são montadas de acordo com as intruçõesde fábrica.Para minimizar o desgaste dascorrentes e dos pneus, não continue ausar as correntes quando já não são necessárias.
CUIDADO:
Observe sempre o seguinte:
o Veja a pressão quando os pneus estão frios. Isto é, quando oveículo se encontra parado pelo menos há 3 horas ou que nãotenha percorrido mais de 1,6 Km após o arranque.
o Veja a pressão da roda sobressalente cada vez queverificar a pressão das outras.
o Nunca sobrecarregue o automóvel. Especialmente se o
seu automóvel se encontra equipado com um Porta bagagens de tecto ou um reboque.
!

8
INFORMAÇÕES DO CONSUMIDOR
5
!AVISO:
o Numa rotação de pneus não use o pneu sobresselente de emergência temporário.
o Não misture pneus STANDARD com pneus radiais sob nenhuma circunstância. Isso poderá causarsérias instabilidades na condução.

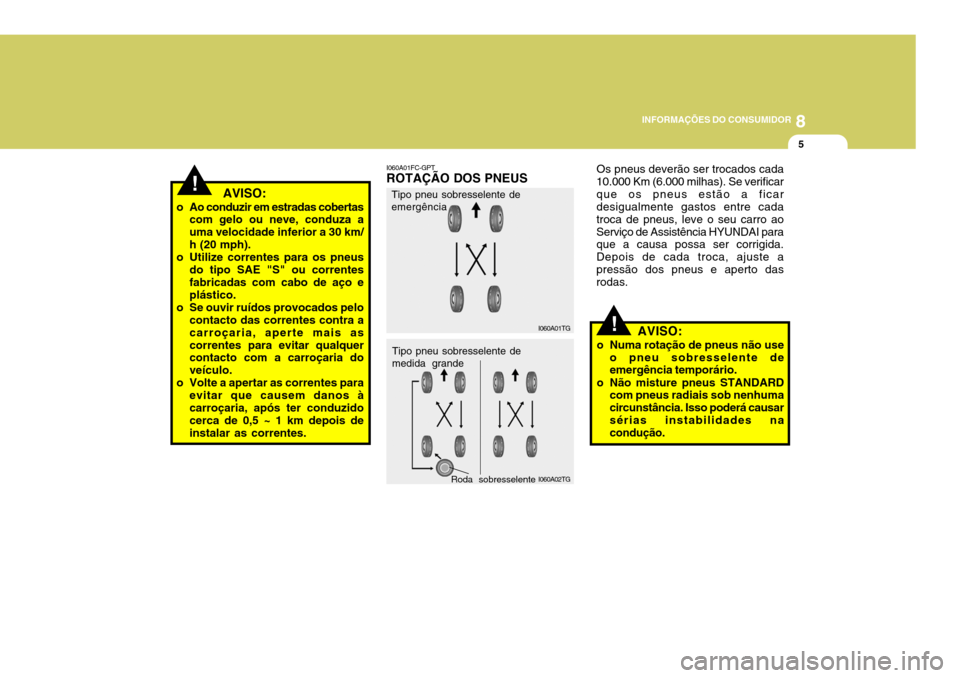

I060A01FC-GPT ROTAÇÃO DOS PNEUS
Os pneus deverão ser trocados cada
10.000 Km (6.000 milhas). Se verificar que os pneus estão a ficar desigualmente gastos entre cada troca de pneus, leve o seu carro aoServiço de Assistência HYUNDAI para que a causa possa ser corrigida. Depois de cada troca, ajuste apressão dos pneus e aperto das rodas.
! AVISO:
o Ao conduzir em estradas cobertas com gelo ou neve, conduza a uma velocidade inferior a 30 km/h (20 mph).
o Utilize correntes para os pneus do tipo SAE "S" ou correntesfabricadas com cabo de aço e plástico.
o Se ouvir ruídos provocados pelo contacto das correntes contra a carroçaria, aperte mais ascorrentes para evitar qualquer contacto com a carroçaria do veículo.
o Volte a apertar as correntes para evitar que causem danos àcarroçaria, após ter conduzido cerca de 0,5 ~ 1 km depois de instalar as correntes.
I060A01TG
Tipo pneu sobresselente de
emergência
I060A02TG
Roda sobresselente
Tipo pneu sobresselente de medida grande

8INFORMAÇÕES DO CONSUMIDOR
6
I090A01HP-GPT

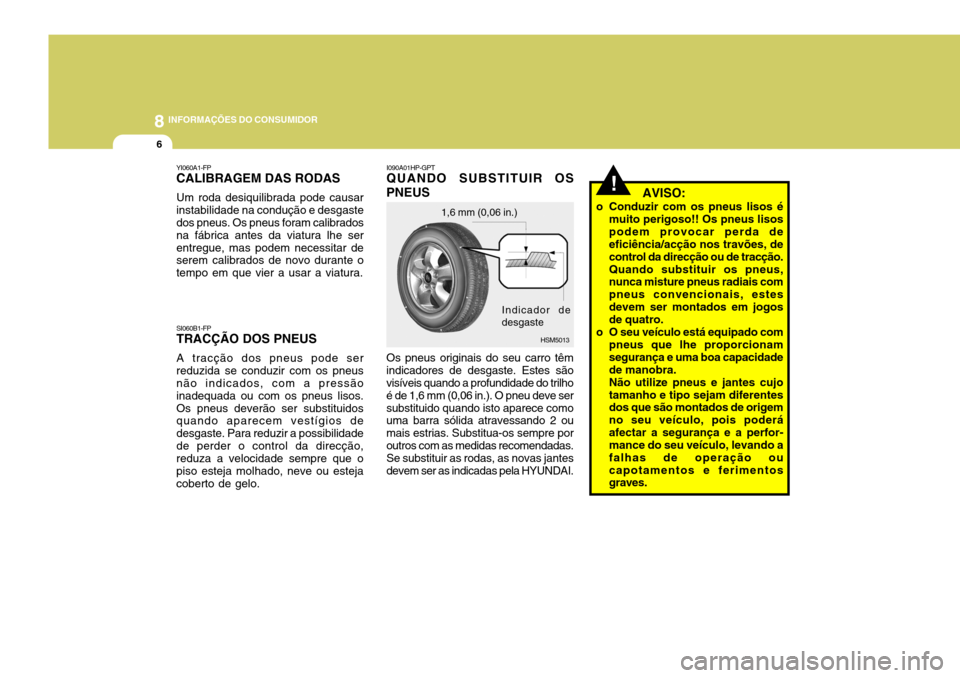

QUANDO SUBSTITUIR OS PNEUS Os pneus originais do seu carro têm indicadores de desgaste. Estes são visíveis quando a profundidade do trilho é de 1,6 mm (0,06 in.). O pneu deve sersubstituido quando isto aparece como uma barra sólida atravessando 2 ou mais estrias. Substitua-os sempre poroutros com as medidas recomendadas. Se substituir as rodas, as novas jantes devem ser as indicadas pela HYUNDAI. AVISO:
o Conduzir com os pneus lisos é muito perigoso!! Os pneus lisospodem provocar perda de eficiência/acção nos travões, de control da direcção ou de tracção.Quando substituir os pneus, nunca misture pneus radiais com pneus convencionais, estesdevem ser montados em jogos de quatro.
o O seu veículo está equipado com pneus que lhe proporcionam segurança e uma boa capacidadede manobra.Não utilize pneus e jantes cujotamanho e tipo sejam diferentes dos que são montados de origem no seu veículo, pois poderáafectar a segurança e a perfor- mance do seu veículo, levando a falhas de operação oucapotamentos e ferimentos graves.
!
Indicador de
desgaste
1,6 mm (0,06 in.)
HSM5013
YI060A1-FP CALIBRAGEM DAS RODAS Um roda desiquilibrada pode causar instabilidade na condução e desgaste dos pneus. Os pneus foram calibrados na fábrica antes da viatura lhe serentregue, mas podem necessitar de serem calibrados de novo durante o tempo em que vier a usar a viatura. SI060B1-FP TRACÇÃO DOS PNEUS A tracção dos pneus pode ser reduzida se conduzir com os pneus não indicados, com a pressão inadequada ou com os pneus lisos.Os pneus deverão ser substituidos quando aparecem vestígios de desgaste. Para reduzir a possibilidadede perder o control da direcção, reduza a velocidade sempre que o piso esteja molhado, neve ou estejacoberto de gelo.

8
INFORMAÇÕES DO CONSUMIDOR
7

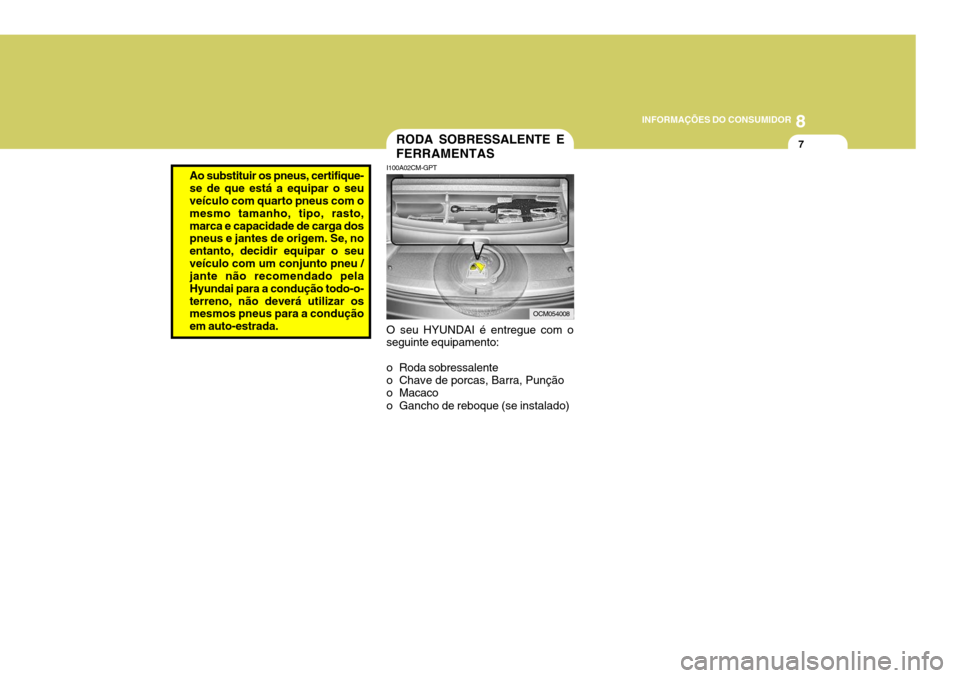

O seu HYUNDAI é entregue com o seguinte equipamento:
o Roda sobressalente
o Chave de porcas, Barra, Punção
o Macaco
o Gancho de reboque (se instalado)
I100A02CM-GPT RODA SOBRESSALENTE E FERRAMENTASAo substituir os pneus, certifique- se de que está a equipar o seu veículo com quarto pneus com o mesmo tamanho, tipo, rasto,marca e capacidade de carga dos pneus e jantes de origem. Se, no entanto, decidir equipar o seuveículo com um conjunto pneu / jante não recomendado pela Hyundai para a condução todo-o-terreno, não deverá utilizar os mesmos pneus para a condução em auto-estrada.
OCM054008

9
ESPECIFICAÇÕES DO VEÍCULO
9
Medidas......................................................................... 9-2
Motor ......................................... .................................... 9-3
Lubrificação ................................................................... 9-4

9 ESPECIFICAÇÕES DO VEÍCULO
2
J010A01CM-GPT MEDIDAS mm (in.)
J060A01CM-GPT SISTEMA DE COMBUSTÍVEL J030A01CM-GPT PNEUS J050A01CM-GPT TRAVÕES
4650 (183,1) 4675 (184,1)
1890 (74,4)1725 (67,9) 1795 (70,7)
2700 (106,3) 1615 (63,6) 1620 (63,7)
Comprimento Total Largura Total Altura Total Distância entre Eixos Distância entre as RodasStandard Opcional Standard Com gradeportabagagens Frente Traseira
Capacidade de depósito 75 litro
Grande
Emergência Tamanho do
pneu
Tipo Pressão kPa (psi)
235/70R16 235/65R17235/60R18
T165/90R17 CARGA
NORMAL CARGA
MÁXIMA
220(32) 420(60)
210(30)420(60)
Circuito duplo com servo freio (booster) Discos ventilados Tipo discos Operado por cabo e aplicado àsrodas traseiras
TipoDianteiro Traseiro Travão deestacionamento

9
ESPECIFICAÇÕES DO VEÍCULO
3MOTOR
J070A02CM-GPT
GASOLINA
2.7 V6
6-Cyl., V-tipo DOHC
86.7 x 75
2656
2 - 3 - 4 - 5 - 6 - 1 Auto lash Auto lash
680 ± 100
BTDC 7° ± 5°
ITEMS
Tipo de motor Diam x Curso (mm) Cilindrada (cc) Ordem explosãoFolga das Válvulas Ralenti RPMAvanço da ignição DIESEL
2.2 CRDi
4-Cyl., In-line SOHC 87 x 922188
1 - 3 - 4 - 2 --
790 ± 100
-
Admissão Expulsão 3.3 V6
6-Cyl., V-tipoDOHC 92 x 83.8
3342
1 - 2 - 3 - 4 - 5 - 6 0.28 0.35
620 ± 100
BTDC 10° ± 5°
