Page 321 of 359
6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
29
!
2. Aliviar o bujão de drenagem
existente no fundo do filtro.
3. Apertar o parafuso de drenagem quando já não sair água.
4. A montagem efectua-se pela ordem inversa da desmontagem.
5. Verificar se a lâmpada avisadora se acende quando a chave de ignição é rodada para a posição "ON", eque se apaga quando o motor de arranque é accionado. Em caso de dúvida, consultar o concessionário HYUNDAI mais próximo.
NOTA: Recomenda-se que a água
acumulada no filtro de combustível seja removida por um concession- ário Hyundai autorizado.
AVISO:
Certificar-se que limpa
cuidadosamente a água drenada desta forma, porque o combustível misturado na água pode inflamar-see resultar num incêndio.
REMOÇÃO DA ÁGUA DO FILTRO DE COMBUSTÍVEL
G300A02O-GPT
(Motor Diesel)
Se a lâmpada avisadora do filtro de
combustível se acender durante a condução, indica que a água se acumulou no filtro de combustível. Se isto ocorrer, remover a água como aseguir se descreve. OCM055027L
HSM240-1
OCM055019
1. Desapertar o parafuso de fixação do filtro de combustível e elevar o conjunto do filtro.
Page 322 of 359
6 FAÇA A SUA PRÓPRIA MANUTENÇÃO

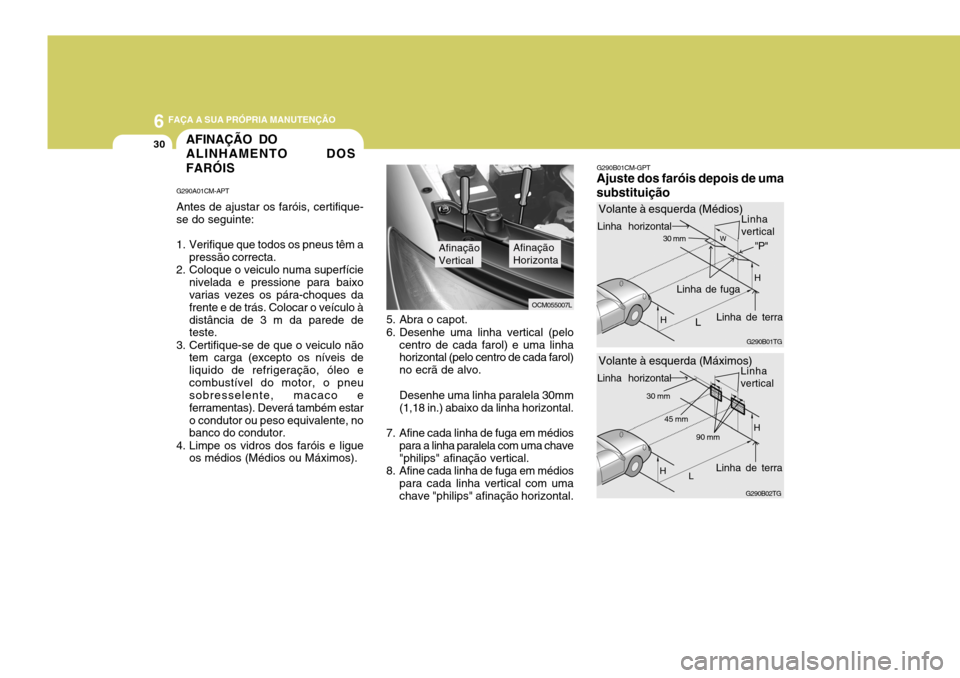

30AFINAÇÃO DO ALINHAMENTO DOS FARÓIS
G290A01CM-APT Antes de ajustar os faróis, certifique- se do seguinte:
1. Verifique que todos os pneus têm a pressão correcta.
2. Coloque o veiculo numa superfície nivelada e pressione para baixo varias vezes os pára-choques da frente e de trás. Colocar o veículo àdistância de 3 m da parede de teste.
3. Certifique-se de que o veiculo não tem carga (excepto os níveis de liquido de refrigeração, óleo ecombustível do motor, o pneu sobresselente, macaco e ferramentas). Deverá também estaro condutor ou peso equivalente, no banco do condutor.
4. Limpe os vidros dos faróis e ligue os médios (Médios ou Máximos).
OCM055007L
Afinação VerticalAfinação Horizonta
5. Abra o capot.
6. Desenhe uma linha vertical (pelo centro de cada farol) e uma linha horizontal (pelo centro de cada farol) no ecrã de alvo. Desenhe uma linha paralela 30mm (1,18 in.) abaixo da linha horizontal.
7. Afine cada linha de fuga em médios para a linha paralela com uma chave"philips" afinação vertical.
8. Afine cada linha de fuga em médios para cada linha vertical com umachave "philips" afinação horizontal. G290B01CM-GPT
Ajuste dos faróis depois de uma substituição
G290B01TG
Volante à esquerda (Médios)
G290B02TG
L
W
H
H Linha de fuga
Linha de terra"P"
Linha horizontal
30 mm
L
H 90 mm
Linha de terra
Linha horizontal Linha vertical
H45 mm
30 mm
Linha vertical
Volante à esquerda (Máximos)
Page 323 of 359
6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
31SUBSTITUIR LÂMPADAS
!
G260A01CM-GPT Antes de tentar substituir uma lâmpada, certifique-se de que o respectivo interruptor está desligado(OFF).O parágrafo que se segue indica comoaceder às lâmpadas para as substituir.Certifique-se de que substitui a lâmpada fundida por outra com o mesmo número e potência (watts).
CUIDADO:
o Evitar o contacto das lâmpadas com produtos derivados de petróleo, como óleo, gasolina, etc.
o Depois de conduzir sob chuva intensa ou depois de lavar o veículo, as ópticas dos faróis eas luzes de posição podem ficar embaciadas. Esta situação é provocada pela diferença entre atemperatura da lâmpada no inte- rior das ópticas e a temperatura exterior. Esta situação é idênticaà condensação que se forma no interior dos vidros das janelas do seu veículo quando está a chovere não significa que exista um problema com o veículo.

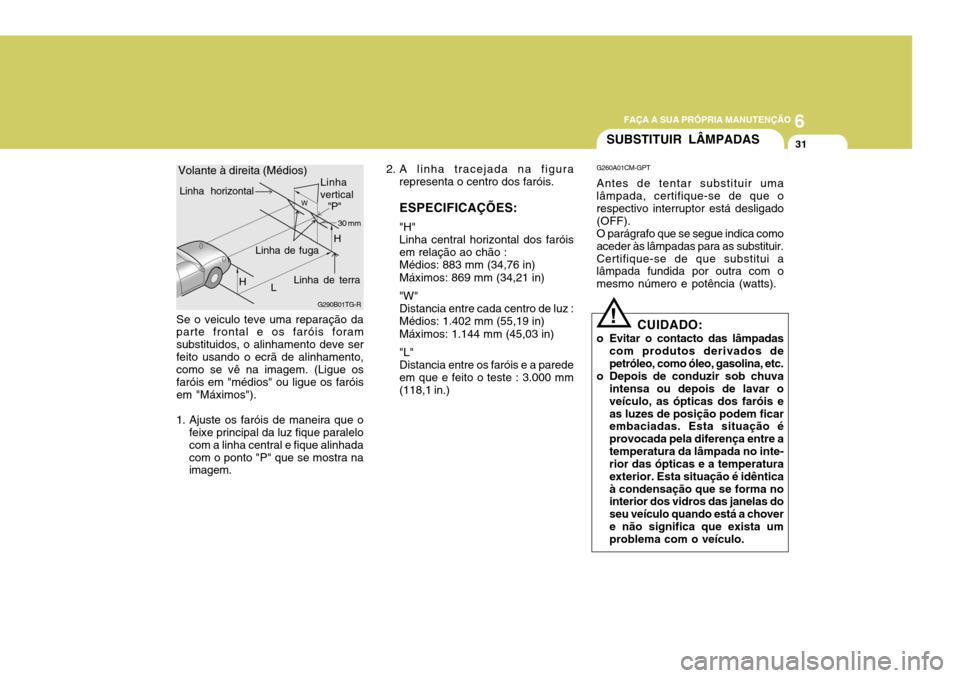

Se o veiculo teve uma reparação daparte frontal e os faróis foram substituidos, o alinhamento deve serfeito usando o ecrã de alinhamento, como se vê na imagem. (Ligue os faróis em "médios" ou ligue os faróisem "Máximos").
1. Ajuste os faróis de maneira que o feixe principal da luz fique paralelocom a linha central e fique alinhadacom o ponto "P" que se mostra na imagem.
G290B01TG-R
Volante à direita (Médios)
LW
H Linha de fuga
"P"
Linha horizontal
Linha de terra 30 mm
Linha
vertical
H 2. A linha tracejada na figura
representa o centro dos faróis. ESPECIFICAÇÕES: "H" Linha central horizontal dos faróisem relação ao chão :Médios: 883 mm (34,76 in) Máximos: 869 mm (34,21 in) "W" Distancia entre cada centro de luz :Médios: 1.402 mm (55,19 in) Máximos: 1.144 mm (45,03 in) "L" Distancia entre os faróis e a paredeem que e feito o teste : 3.000 mm (118,1 in.)
Page 324 of 359
6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
32
G270A01CM-GPT

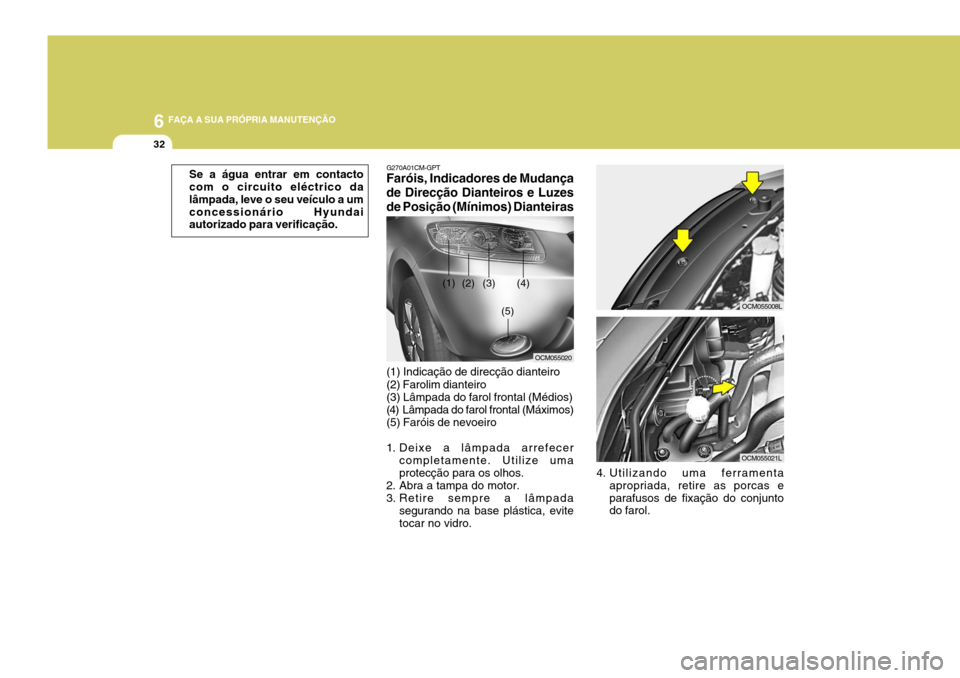

Faróis, Indicadores de Mudança de Direcção Dianteiros e Luzes de Posição (Mínimos) Dianteiras
(1) Indicação de direcção dianteiro (2) Farolim dianteiro (3) Lâmpada do farol frontal (Médios)
(4) Lâmpada do farol frontal (Máximos) (5) Faróis de nevoeiro
1. Deixe a lâmpada arrefecer
completamente. Utilize uma protecção para os olhos.
2. Abra a tampa do motor.
3. Retire sempre a lâmpada segurando na base plástica, evite tocar no vidro.
(1) (2) (3) (4)
(5)
4. Utilizando uma ferramentaapropriada, retire as porcas e parafusos de fixação do conjunto do farol.
Se a água entrar em contacto com o circuito eléctrico da lâmpada, leve o seu veículo a umconcessionário Hyundai autorizado para verificação.
OCM055020
OCM055021L
OCM055008L
Page 325 of 359
6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
33

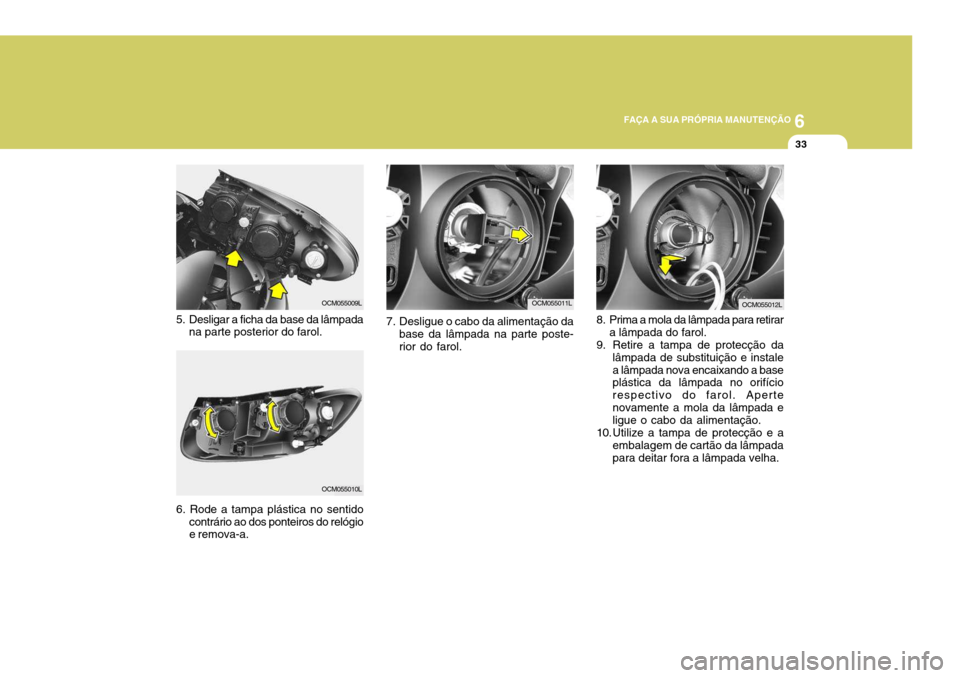

8. Prima a mola da lâmpada para retirar a lâmpada do farol.
9. Retire a tampa de protecção da lâmpada de substituição e instale a lâmpada nova encaixando a base plástica da lâmpada no orifício respectivo do farol. Apertenovamente a mola da lâmpada e ligue o cabo da alimentação.
10. Utilize a tampa de protecção e a embalagem de cartão da lâmpadapara deitar fora a lâmpada velha.
OCM055011L
7. Desligue o cabo da alimentação da base da lâmpada na parte poste- rior do farol.OCM055012L
5. Desligar a ficha da base da lâmpadana parte posterior do farol.
OCM055009L
OCM055010L
6. Rode a tampa plástica no sentido contrário ao dos ponteiros do relógio e remova-a.
Page 326 of 359
6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
34
!AVISO:

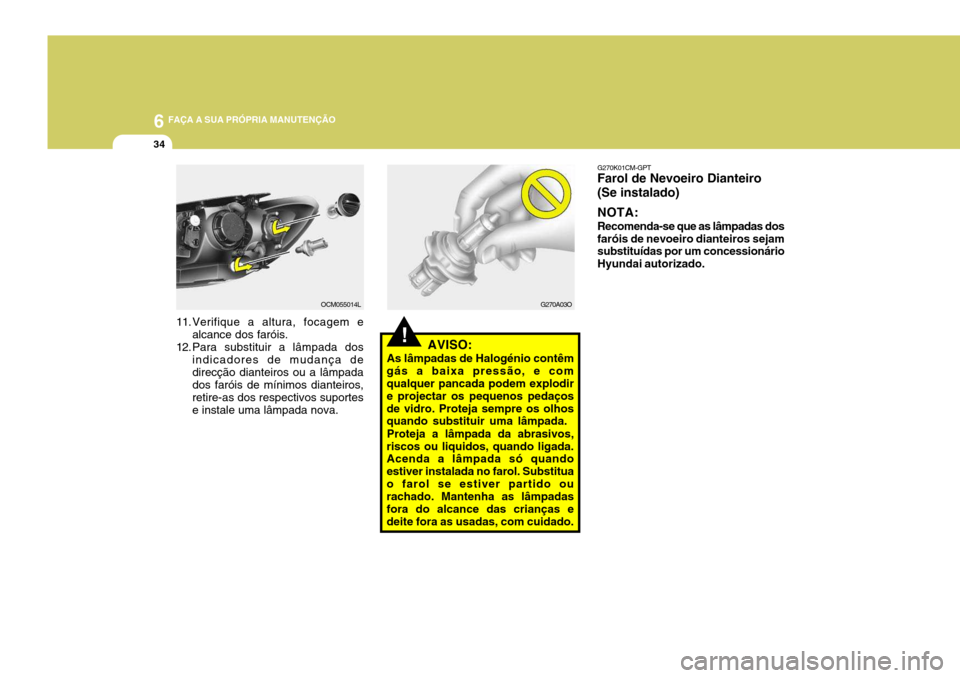

As lâmpadas de Halogénio contêm
gás a baixa pressão, e com qualquer pancada podem explodir e projectar os pequenos pedaçosde vidro. Proteja sempre os olhos quando substituir uma lâmpada.
Proteja a lâmpada da abrasivos,
riscos ou liquidos, quando ligada.Acenda a lâmpada só quando estiver instalada no farol. Substituao farol se estiver partido ou rachado. Mantenha as lâmpadas fora do alcance das crianças edeite fora as usadas, com cuidado.
G270A03O G270K01CM-GPT Farol de Nevoeiro Dianteiro (Se instalado) NOTA: Recomenda-se que as lâmpadas dos faróis de nevoeiro dianteiros sejam substituídas por um concessionário Hyundai autorizado.OCM055014L
11.Verifique a altura, focagem e alcance dos faróis.
12. Para substituir a lâmpada dos
indicadores de mudança de direcção dianteiros ou a lâmpada dos faróis de mínimos dianteiros, retire-as dos respectivos suportese instale uma lâmpada nova.
Page 327 of 359
6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
35

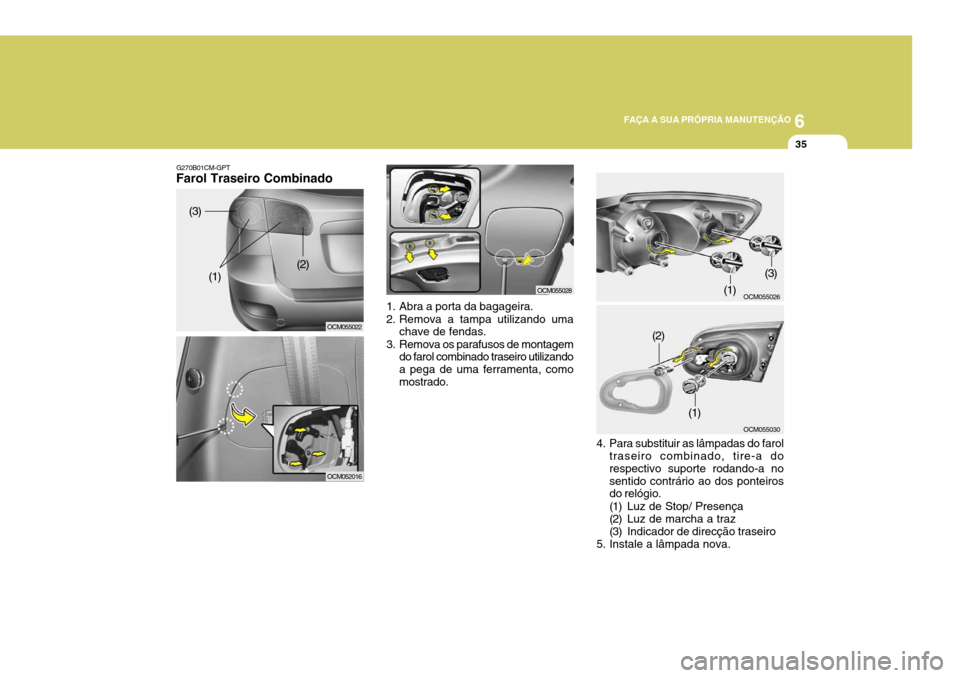

1. Abra a porta da bagageira.
2. Remova a tampa utilizando uma chave de fendas.
3. Remova os parafusos de montagem do farol combinado traseiro utilizando a pega de uma ferramenta, comomostrado.
4. Para substituir as lâmpadas do faroltraseiro combinado, tire-a dorespectivo suporte rodando-a nosentido contrário ao dos ponteiros do relógio.
(1) Luz de Stop/ Presença
(2) Luz de marcha a traz
(3) Indicador de direcção traseiro
5. Instale a lâmpada nova.
G270B01CM-GPT
Farol Traseiro Combinado
OCM055022
(3)
(1) (2)
OCM052016
OCM055028OCM055026(1)(3)
OCM055030
(1)
(2)
Page 328 of 359

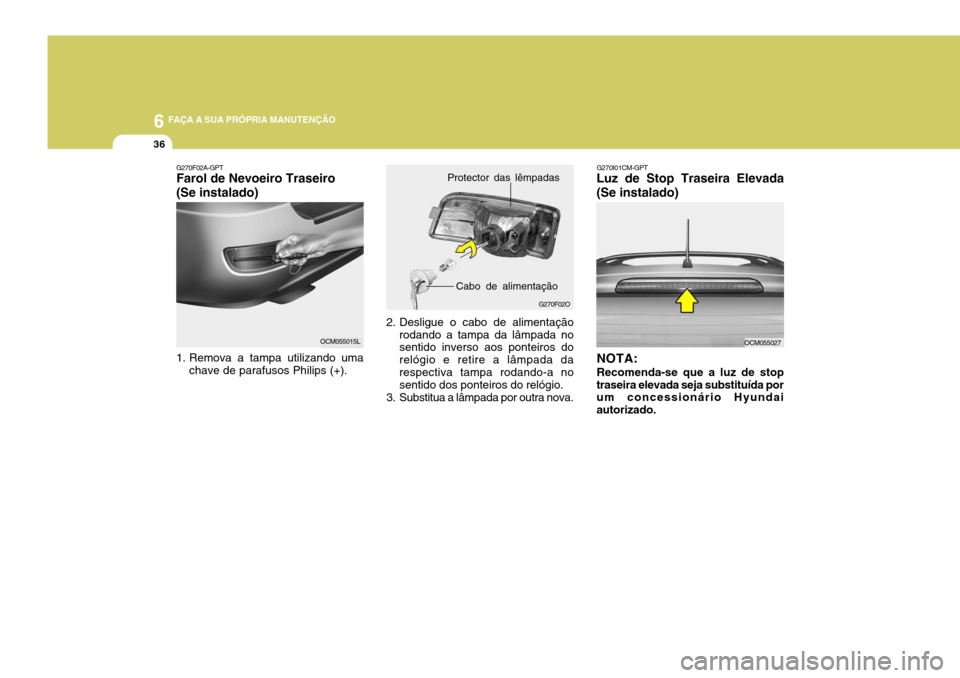

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
36
2. Desligue o cabo de alimentaçãorodando a tampa da lâmpada no sentido inverso aos ponteiros do relógio e retire a lâmpada darespectiva tampa rodando-a no sentido dos ponteiros do relógio.
3. Substitua a lâmpada por outra nova.
G270F02O
Protector das lêmpadas
Cabo de alimentação G270I01CM-GPT
Luz de Stop Traseira Elevada (Se instalado)
NOTA: Recomenda-se que a luz de stop
traseira elevada seja substituída por um concessionário Hyundai autorizado.
OCM055027
G270F02A-GPT Farol de Nevoeiro Traseiro (Se instalado)
1. Remova a tampa utilizando uma chave de parafusos Philips (+).
OCM055015L
Page 329 of 359
6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
37
G270E01CM-GPT

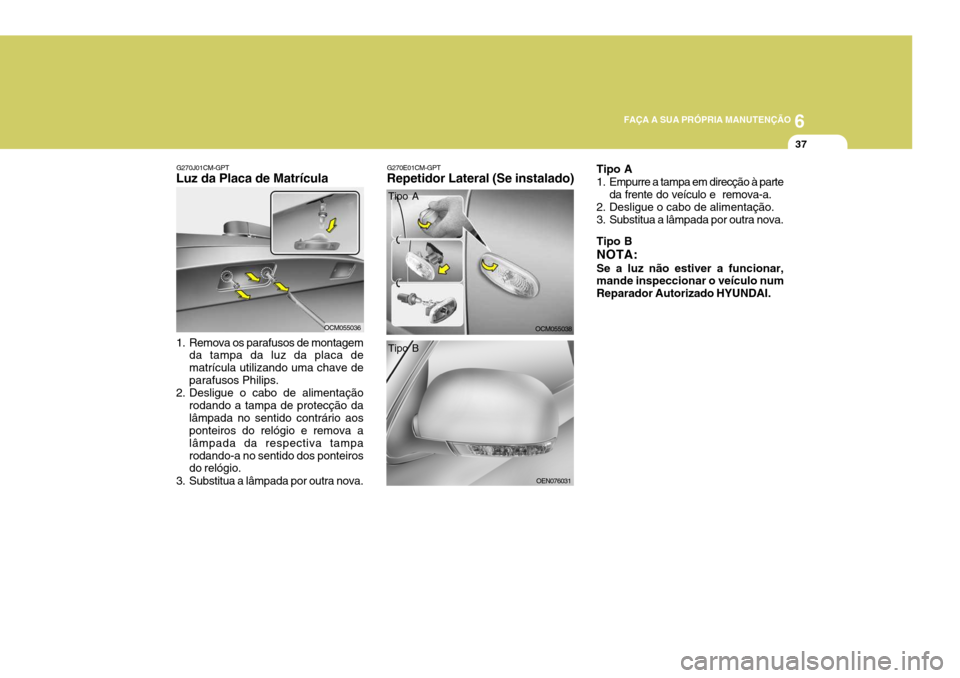

Repetidor Lateral (Se instalado) Tipo A
1. Empurre a tampa em direcção à parte
da frente do veículo e remova-a.
2. Desligue o cabo de alimentação.
3. Substitua a lâmpada por outra nova.
G270J01CM-GPT
Luz da Placa de Matrícula
1. Remova os parafusos de montagem
da tampa da luz da placa de matrícula utilizando uma chave deparafusos Philips.
2. Desligue o cabo de alimentação
rodando a tampa de protecção dalâmpada no sentido contrário aos ponteiros do relógio e remova a lâmpada da respectiva tamparodando-a no sentido dos ponteiros do relógio.
3. Substitua a lâmpada por outra nova.
OCM055036OCM055038
Tipo A
OEN076031
Tipo B
Tipo B NOTA: Se a luz não estiver a funcionar, mande inspeccionar o veículo num
Reparador Autorizado HYUNDAI.
Page 330 of 359

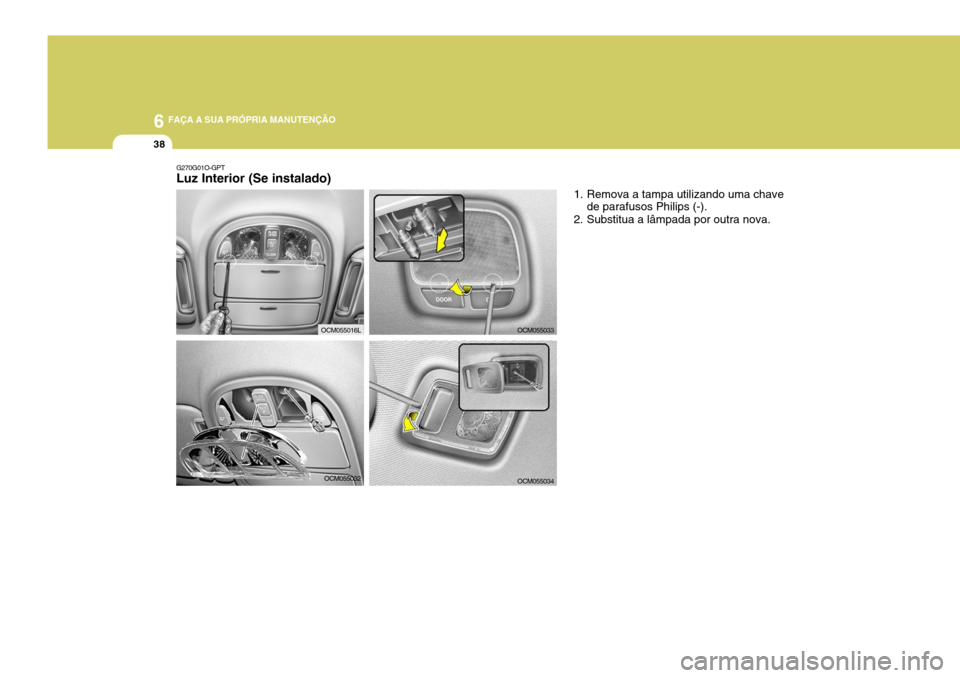

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
38
G270G01O-GPT Luz Interior (Se instalado) 1. Remova a tampa utilizando uma chavede parafusos Philips (-).
2. Substitua a lâmpada por outra nova.
OCM055032
OCM055033
OCM055034
OCM055016L
