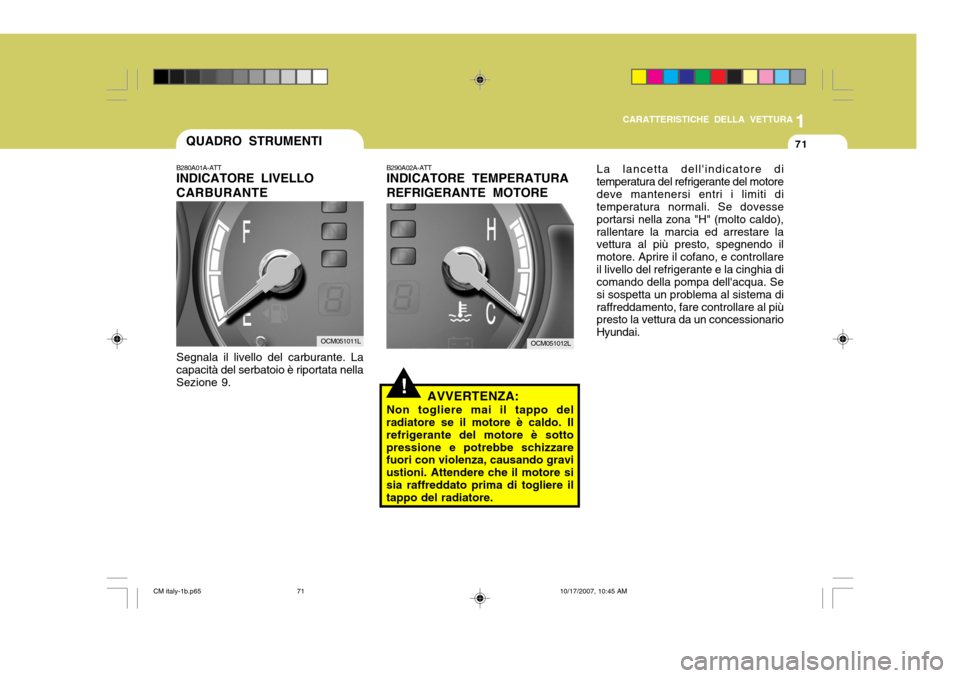

B280A01A-ATT INDICATORE LIVELLO CARBURANTE Segnala il livello del carburante. La capacità del serbatoio è riportata nellaSezione 9.
!
B290A02A-ATT INDICATORE TEMPERATURA REFRIGERANTE MOTORE
AVVERTENZA:
Non togliere mai il tappo del
radiatore se il motore è caldo. Il refrigerante del motore è sottopressione e potrebbe schizzare fuori con violenza, causando gravi ustioni. Attendere che il motore sisia raffreddato prima di togliere il tappo del radiatore. La lancetta dell'indicatore di temperatura del refrigerante del motoredeve mantenersi entri i limiti di temperatura normali. Se dovesse portarsi nella zona "H" (molto caldo),rallentare la marcia ed arrestare la vettura al più presto, spegnendo il motore. Aprire il cofano, e controllareil livello del refrigerante e la cinghia di comando della pompa dell'acqua. Se si sospetta un problema al sistema diraffreddamento, fare controllare al più presto la vettura da un concessionario Hyundai.
OCM051011LOCM051012L
CM italy-1b.p65
10/17/2007, 10:45 AM
71
Page 82 of 287
1CARATTERISTICHE DELLA VETTURA
72
B300A01Y-GTT INDICATORE DI VELOCITÀ
Indica la velocità dell'auto in km/h.
OCM051015L
OCM051016L
Tipo A
B330A01Y-ATT CONTAGIRI La lancetta indica il numero dei giri del motore al minuto. Per motori a benzina
OCM015014L
OCM051013L
Per motori a diesel ATTENZIONE:
L'utilizzo della vettura ad un re-
gime di giri corrispondente allazona rossa del contagiri èsconsigliato per la longevità del motore.
! Tipo B
OCM052220L
Tipo C
CM italy-1b.p65
10/17/2007, 10:45 AM
72
Page 83 of 287
1
CARATTERISTICHE DELLA VETTURA
73

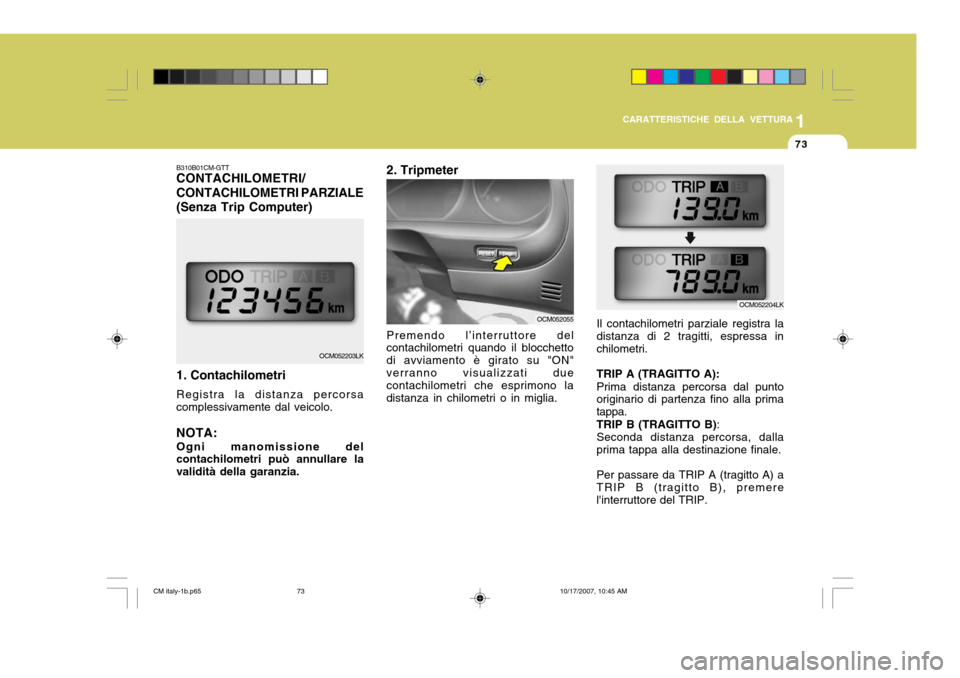

B310B01CM-GTT CONTACHILOMETRI/ CONTACHILOMETRI PARZIALE(Senza Trip Computer) 1. Contachilometri Registra la distanza percorsa complessivamente dal veicolo.
NOTA: Ogni manomissione del contachilometri può annullare la validità della garanzia. 2. Tripmeter
OCM052203LK
OCM052055
Premendo l’interruttore del
contachilometri quando il blocchetto di avviamento è girato su "ON"verranno visualizzati due contachilometri che esprimono la distanza in chilometri o in miglia.
OCM052204LK
Il contachilometri parziale registra la distanza di 2 tragitti, espressa in chilometri. TRIP A (TRAGITTO A): Prima distanza percorsa dal punto originario di partenza fino alla prima tappa. TRIP B (TRAGITTO B) :
Seconda distanza percorsa, dalla prima tappa alla destinazione finale. Per passare da TRIP A (tragitto A) a TRIP B (tragitto B), premere l'interruttore del TRIP.
CM italy-1b.p65 10/17/2007, 10:45 AM
73
Page 84 of 287
1CARATTERISTICHE DELLA VETTURA
74TRIP COMPUTER
B400B01CM-GTT (Se installato)

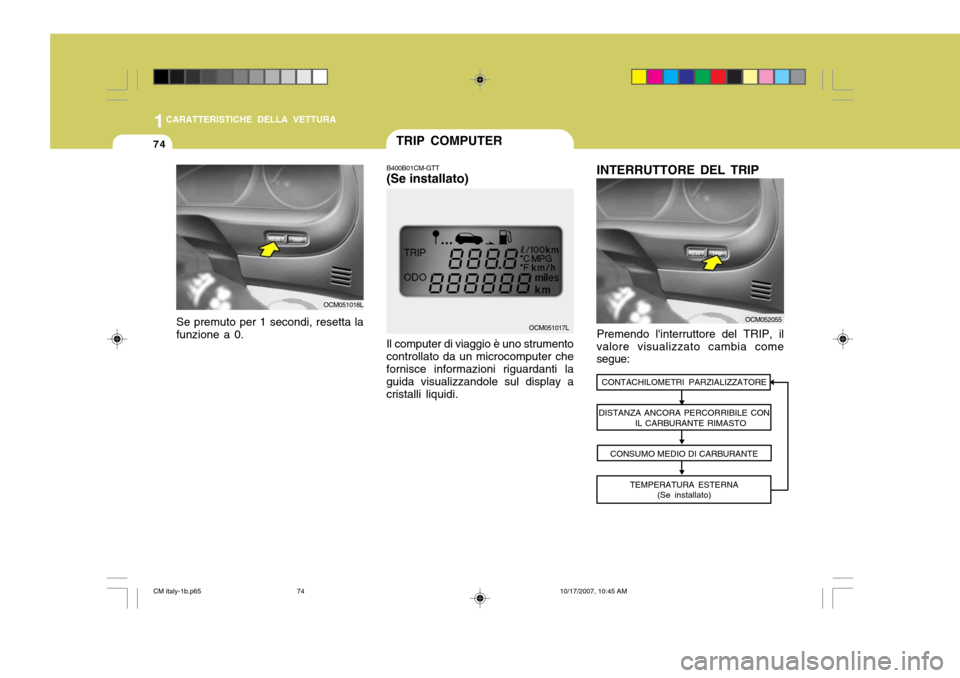

Il computer di viaggio è uno strumento controllato da un microcomputer chefornisce informazioni riguardanti la guida visualizzandole sul display a cristalli liquidi. OCM051017L
OCM051018L
Se premuto per 1 secondi, resetta la funzione a 0.
Premendo l'interruttore del TRIP, il
valore visualizzato cambia come segue: OCM052055
INTERRUTTORE DEL TRIP
CONTACHILOMETRI PARZIALIZZATORE
DISTANZA ANCORA PERCORRIBILE CON IL CARBURANTE RIMASTO
CONSUMO MEDIO DI CARBURANTE TEMPERATURA ESTERNA (Se installato)
CM italy-1b.p65 10/17/2007, 10:45 AM
74
Page 85 of 287
1
CARATTERISTICHE DELLA VETTURA
75
Premere per più di 1 secondo l'interruttore RESET (RESETTAGGIO) per inizializzare le informazioni visualizzate quali il contachilometriparziale, la velocità media, il consumo medio di carburante e il tempo di guida. OCM051018L
INTERRUTTORE DI RESETTAGGIO

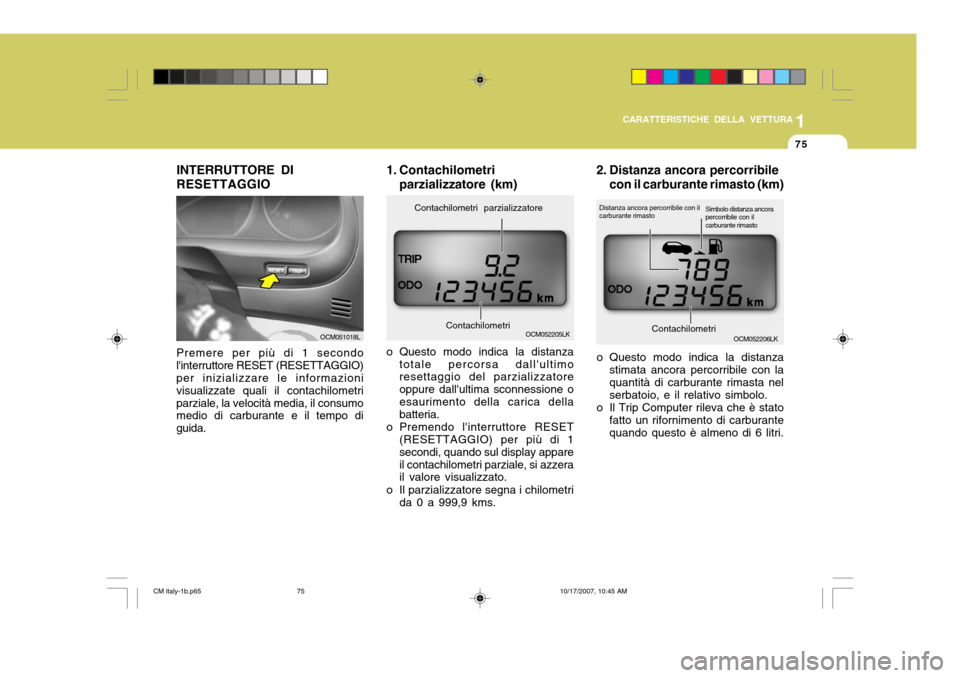

1. Contachilometri
parzializzatore (km)
o Questo modo indica la distanza totale percorsa dall'ultimo resettaggio del parzializzatore oppure dall'ultima sconnessione oesaurimento della carica della batteria.
o Premendo l'interruttore RESET (RESETTAGGIO) per più di 1 secondi, quando sul display appareil contachilometri parziale, si azzera il valore visualizzato.
o Il parzializzatore segna i chilometri da 0 a 999,9 kms. OCM052205LK
Contachilometri
Contachilometri parzializzatore2. Distanza ancora percorribile
con il carburante rimasto (km)
OCM052206LK
Contachilometri
Distanza ancora percorribile con il carburante rimasto
Simbolo distanza ancora percorribile con ilcarburante rimasto
o Questo modo indica la distanza stimata ancora percorribile con la quantità di carburante rimasta nel serbatoio, e il relativo simbolo.
o Il Trip Computer rileva che è stato fatto un rifornimento di carburante quando questo è almeno di 6 litri.
CM italy-1b.p65 10/17/2007, 10:45 AM
75
Page 86 of 287
1CARATTERISTICHE DELLA VETTURA
76

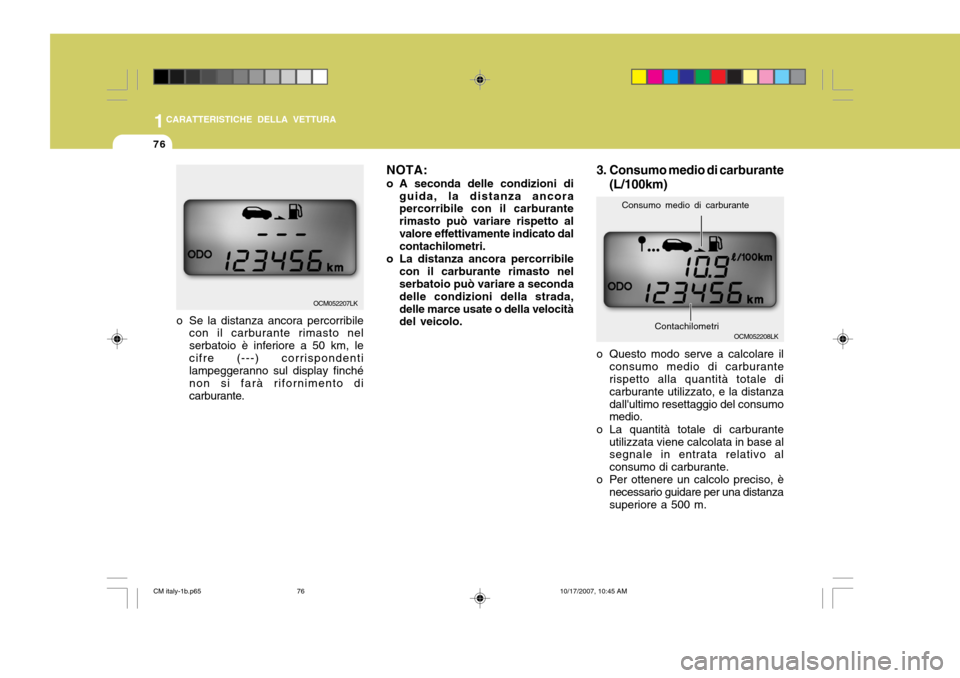

OCM052207LK NOTA:
o A seconda delle condizioni di
guida, la distanza ancora percorribile con il carburante rimasto può variare rispetto alvalore effettivamente indicato dal contachilometri.
o La distanza ancora percorribile con il carburante rimasto nelserbatoio può variare a seconda delle condizioni della strada,delle marce usate o della velocità del veicolo.
o Questo modo serve a calcolare ilconsumo medio di carburanterispetto alla quantità totale di carburante utilizzato, e la distanzadall'ultimo resettaggio del consumo medio.
o La quantità totale di carburante utilizzata viene calcolata in base alsegnale in entrata relativo al consumo di carburante.
o Per ottenere un calcolo preciso, è
necessario guidare per una distanzasuperiore a 500 m.
3. Consumo medio di carburante
(L/100km)
OCM052208LK
Consumo medio di carburante
Contachilometri
o Se la distanza ancora percorribile
con il carburante rimasto nel serbatoio è inferiore a 50 km, lecifre (---) corrispondenti lampeggeranno sul display finché non si farà rifornimento dicarburante.
CM italy-1b.p65 10/17/2007, 10:45 AM
76
Page 87 of 287
1
CARATTERISTICHE DELLA VETTURA
77
o Se si scollega la batteria, il consumo medio di carburante viene azzerato.
o Per azzerare il consumo medio di
carburante, premere l'interruttoreRESET (RESETTAGGIO) per più di 1 secondo.

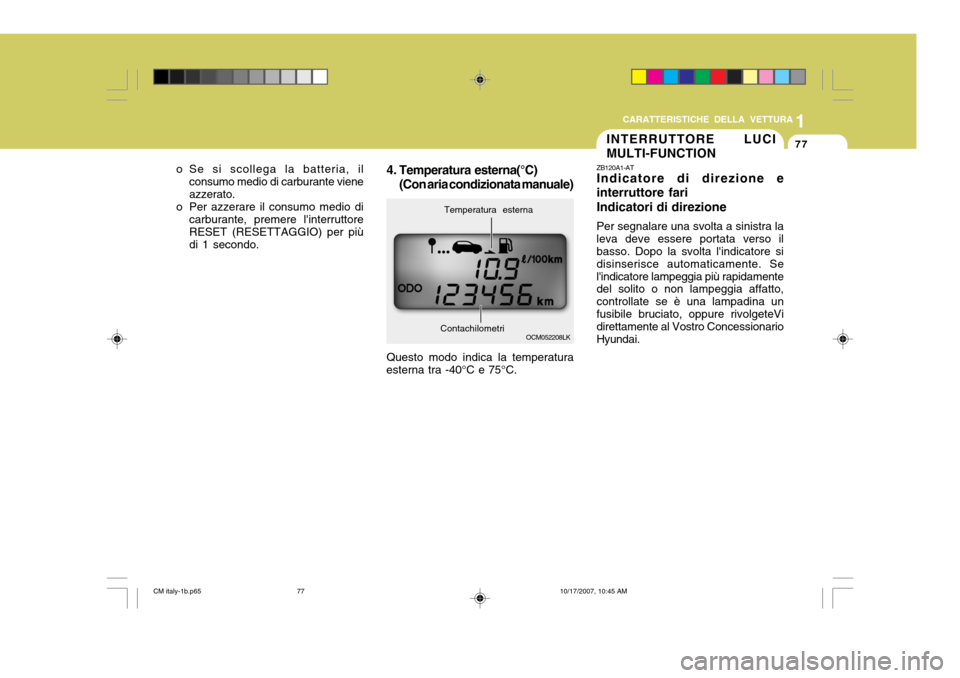

4. Temperatura esterna(°C)
(Con aria condizionata manuale)
Questo modo indica la temperatura
esterna tra -40°C e 75°C. OCM052208LK
Temperatura esterna
Contachilometri
INTERRUTTORE LUCI MULTI-FUNCTION
ZB120A1-AT Indicatore di direzione e interruttore fari Indicatori di direzione Per segnalare una svolta a sinistra la leva deve essere portata verso il basso. Dopo la svolta l'indicatore si disinserisce automaticamente. Sel'indicatore lampeggia più rapidamente del solito o non lampeggia affatto, controllate se è una lampadina unfusibile bruciato, oppure rivolgeteVi direttamente al Vostro Concessionario Hyundai.
CM italy-1b.p65 10/17/2007, 10:45 AM
77
Page 88 of 287
1CARATTERISTICHE DELLA VETTURA
78
Spegnimento automatico delle
luci di stazionamento
o Questa funzione ha lo scopo di prevenire la scarica della batteria. Questo sistema provvede a spegnere automaticamente le luciquando il conducente rimuove la chiave d’accensione ed apre la porta.
o In questo modo, vengono spente automaticamente le luci posteriorianche se il veicolo vieneparcheggiato sul ciglio della strada di notte.
Se occorre mantenere accese le luci
con la chiave d’accensione rimossa, procedere come segue:
1) Aprire la porta del conducente.
2) Spegnere e riaccendere le luci pos- teriori mediante l’interruttore luci sul piantone dello sterzo.

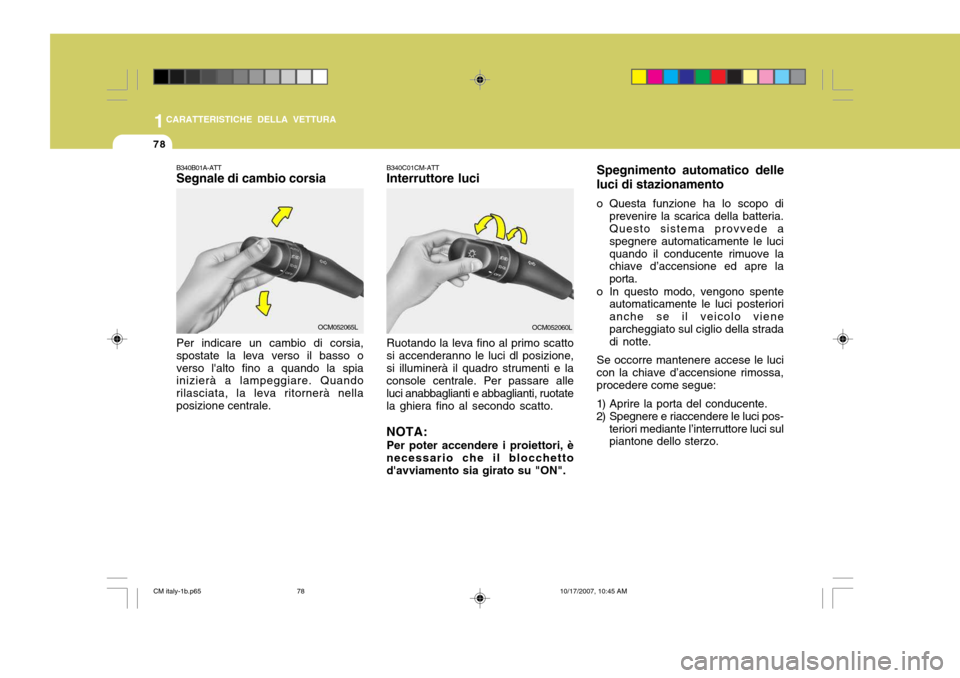

B340C01CM-ATTInterruttore luci Ruotando la leva fino al primo scatto si accenderanno le luci dl posizione,si illuminerà il quadro strumenti e la console centrale. Per passare alle luci anabbaglianti e abbaglianti, ruotatela ghiera fino al secondo scatto.
NOTA: Per poter accendere i proiettori, ènecessario che il blocchetto d'avviamento sia girato su "ON". OCM052060LB340B01A-ATT Segnale di cambio corsia Per indicare un cambio di corsia, spostate la leva verso il basso overso l'alto fino a quando la spia inizierà a lampeggiare. Quando rilasciata, la leva ritornerà nellaposizione centrale.
OCM052065L
CM italy-1b.p65
10/17/2007, 10:45 AM
78
Page 89 of 287
1
CARATTERISTICHE DELLA VETTURA
79

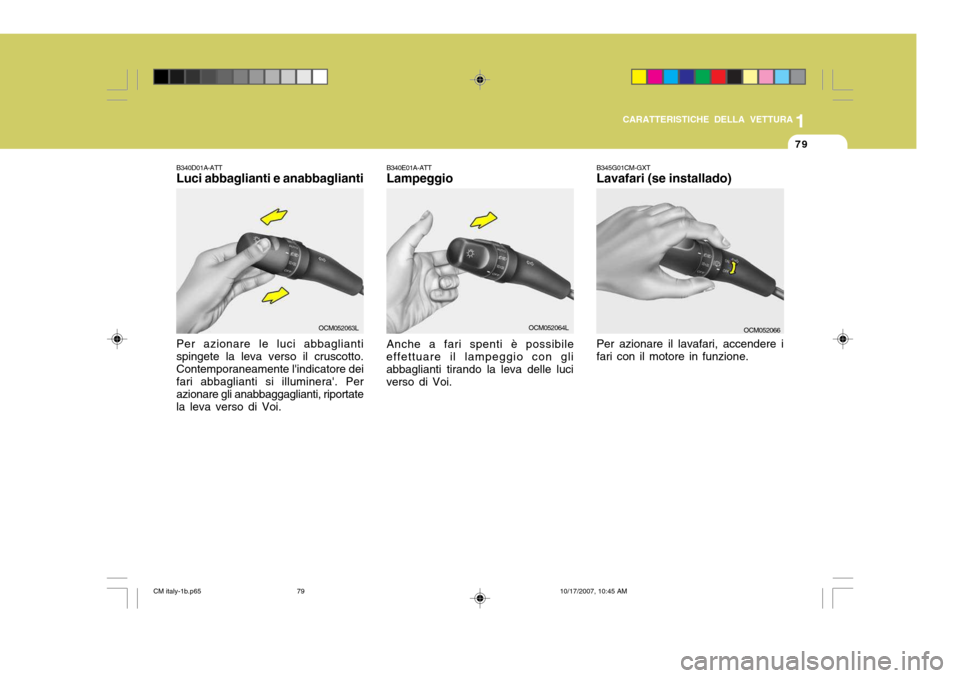

B340D01A-ATT Luci abbaglianti e anabbaglianti B340E01A-ATTLampeggio Anche a fari spenti è possibile
effettuare il lampeggio con gli abbaglianti tirando la leva delle luciverso di Voi. OCM052064L
Per azionare le luci abbagliantispingete la leva verso il cruscotto.Contemporaneamente l'indicatore dei fari abbaglianti si illuminera'. Per azionare gli anabbaggaglianti, riportatela leva verso di Voi. OCM052063LB345G01CM-GXT Lavafari (se installado) Per azionare il lavafari, accendere i fari con il motore in funzione.
OCM052066
CM italy-1b.p65
10/17/2007, 10:45 AM
79
Page 90 of 287
1CARATTERISTICHE DELLA VETTURA
80TERGILAVACRISTALLI

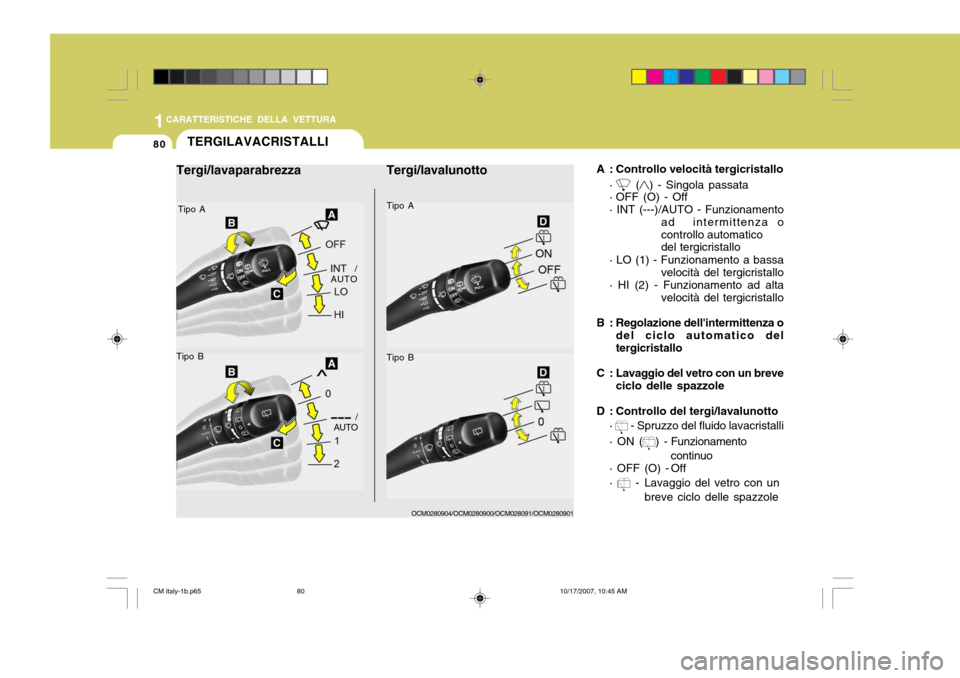

A : Controllo velocità tergicristallo·
() - Singola passata
· OFF (O) - Off · INT (---)/AUTO - Funzionamento
ad intermittenza ocontrollo automatico del tergicristallo
· LO (1) - Funzionamento a bassa velocità del tergicristallo
· HI (2) - Funzionamento ad alta
velocità del tergicristallo
B : Regolazione dell'intermittenza o del ciclo automatico del tergicristallo
C : Lavaggio del vetro con un breve ciclo delle spazzole
D : Controllo del tergi/lavalunotto ·
- Spruzzo del fluido lavacristalli
· ON (
) - Funzionamento continuo
· OFF (O) - Off ·
- Lavaggio del vetro con un
breve ciclo delle spazzole
OCM0280904/OCM0280900/OCM028091/OCM0280901
Tergi/lavalunotto
Tergi/lavaparabrezza
Tipo B
Tipo A
Tipo B
Tipo A
/ AUTO
/ AUTO
Tipo B
CM italy-1b.p65
10/17/2007, 10:45 AM
80
