Hyundai Santa Fe 2008 Manuel du propriétaire (in French)
Manufacturer: HYUNDAI, Model Year: 2008, Model line: Santa Fe, Model: Hyundai Santa Fe 2008Pages: 227, PDF Size: 7.01 MB
Page 71 of 227
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
61
ZB110K1-AU Témoin de pression
d'huile insuffisante
ATTENTION:
Si le témoin de pression d'huile reste allumé lorsque le moteurtourne, le moteur risque de subir des dommages irréparables. Ce témoin s'allume lorsque la pressiond'huile est insuffisante. En condi- tion normale, le témoin doit s'allumer lorsque le contact est mis,puis s'éteindre dès que le moteur se met à tourner. Si le témoin de pression d'huile reste allumé pen-dant le fonctionnement du moteur, votre voiture présente une anomalie grave.Si le témoin s'allume, garez-vousaussi vite que possible dans unendroit sans danger pour vous et les sutres usagers, arrêtez le moteur et vérifiez le niveau d'huile. Si leniveau d'huile est insuffisant, faites l'appoint et redémarrez le moteur. Si le témoin reste allumé lorsquele moteur tourne, coupez le moteur immédiatement.
!
!
Fonctionnement du témoin d'avertissement Le témoin d'avertissement du frein à main / circuit de freinage doit s'allumer lorsque vous serrez le frein à main et que la clé de contact est amenée enposition "ON" ou "START". Lorsque le moteur se met en marche, le témoin doit s'éteindre dès que vousdesserrez le frein à main.Si le frein à main n'est pas serré, letémoin doit s'allumer lorsque la clé decontact est amenée en position "ON" ou "START" puis s'éteindre dès que le moteur démarre. Si le témoins'allume en toute autre circonstance, ralentissez et garez-vous en un endroit sans danger le long de la chaussée.Le témoin du circuit de freinageinduque que le niveau du liquide defrein dans le maître-cylindre est insuffisant. Dans ce cas, il convient de faire l'appoint au moyen de liquidede frein conforme à la spécification DOT 3 ou DOT 4. Après avoir fait l'appoint, et en l'absence d'autreanomalie, amenez la voiture en conduisant prudemment chez un distributeur Hyundai qui procédera àune inspection du système de freinage.
B260H02O-AUT
Témoin de niveau
insuffisant du liquide de frein/frein á main

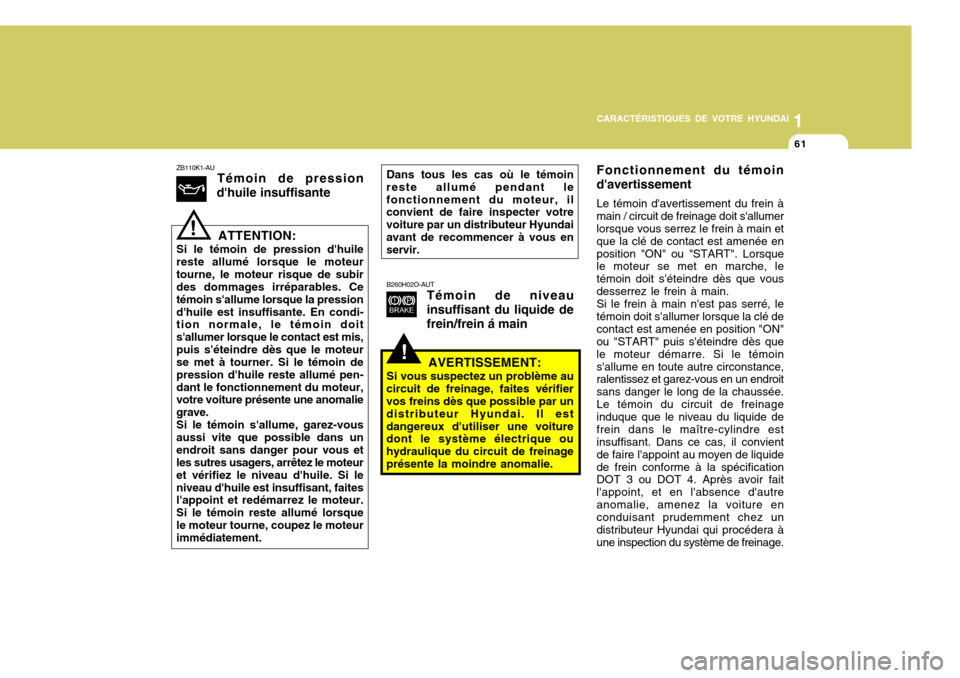

AVERTISSEMENT:
Si vous suspectez un problème au
circuit de freinage, faites vérifier vos freins dès que possible par un distributeur Hyundai. Il estdangereux d'utiliser une voiture dont le système électrique ou hydraulique du circuit de freinageprésente la moindre anomalie. Dans tous les cas où le témoin
reste allumé pendant lefonctionnement du moteur, il convient de faire inspecter votre voiture par un distributeur Hyundaiavant de recommencer à vous en servir.
Page 72 of 227
1CARACTÉRISTIQUES DE VOTRE HYUNDAI
62
Si une autre anomalie est mise en évidence, ne pas reprendre la routeavec la voiture, mais la faire remorquer jusque chez le distributeur. Votre Hyundai est équipée d'un double cir-cuit de freinage en diagonale. En d'autres termes, si l'un des circuits vient à lâcher, la voiture conserveune certaine capacité de freinage sur deux roues. Si un seul des circuits en diagonale fonctionne, la course de lapédale de frein set plus longue et il faut exercer une pression supérieure à la normale pour arrêter la voiture.En outre, la voiture a besoin d'une distance nettement plus longue pour s'arrêter complètement. Si le circuitde freinage venait à lâcher pendant que vous roulez, choisissez un rap- port inférieur pour ralentir au moyendu frein moteur et arrâtezla voiture dès que vous pouvez le faire sans danger. ATTENTION (Moteur Diesel):
Le voyant d'avertissement de niveau
faible de liquide de frein/frein de parking devrait également s'allumerlorsque le niveau de dépression du servo frein chute jusqu'à atteindre environ 275 mmHg ou moins. Lesystème de frein est conçu pour arrêter le véhicule avec amplificateur de puissance si lapédale de frein est maintenue enfoncée. Cette puissance est fortement réduite à chaque fois que vous relâchez le frein. Sans amplificateur de dépression, vouspouvez arrêtez votre véhicule en enfonçant plus la pédale de frein mais la distance d'arrêt pourraitêtre plus longue. Si le voyant s'allume à tout autre moment, vous devez ralentir le véhicule et l'arrêtercomplètement dans un endroit sûr en dehors de la chaussée.
Après avoir fait démarrer le moteur,
ne conduisez pas le véhicule tantque le niveau de dépression est
! supérieur à 275 mmHg sous atmosphère et que le voyant d'avertissement n'est pas éteint. Sivous êtes victime d'autres problèmes, n'utilisez pas du tout le véhicule et faites-le remorquerjusqu'à un concessionnaire par un service de remorquage professionnel.
Page 73 of 227
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
63
SB210O1-FU
Témoin d'avertissement
de portière mal fermée
Ce témoin vous avertit que l'une des
portières n'est pas fermée complètement.ZB110P1-AU Témoin de niveau insuffisant de carburant
!ATTENTION:
Si la courroie d'entraînement
(courroie de l'alternateur) est lâche, cassée ou manquante tandis que levéhicule roule, il peut se produire une panne sérieuse, le moteur peut surchauffer car cette courroieentraîne aussi la pompe à eau.
SB210M1-FU
Voyant d'avertissement
de système de charge
Le voyant d'avertissement de système de charge doit s'allumer lorsque l'allumage est mis en marche, puis s'éteindre lorsque le moteur tourne. Sile voyant reste allumé tandis que le moteur tourne, il y a un mauvais fonctionnement dans le système decharge électrique. Si le voyant s'allume pendant que vous conduisez, coupez le moteur et contrôle d'abord sous lecapot. Assurez-vous tout d'abord que la courroie d'entraînement de l'alternateur est en place. Si c'estbien le cas, contrôlez la tension de la courroie. Puis faites contrôler le système par votre Concessionnaire Hyundai. B260Z01CM-GUT
Affichage de l’ouverture de la porte/hayon (Si installé)
Ce voyant s’allume lorsque la porte
n’est pas complètement fermée. Et l’affichage d’ouverture de la porte/hayon allume le feu de position correspondant lorsque la porte n’est pas complètement fermée. Le voyantlumineux ne s’allume pas lorsque toutes les portes sont complètement fermées.
B260B01B-GUT Témoin d'avertissement
de l'ouverture du hayon
Ce témoin reste allumé tant que le
hayon n'est pas complètement fermé.
OCM052208

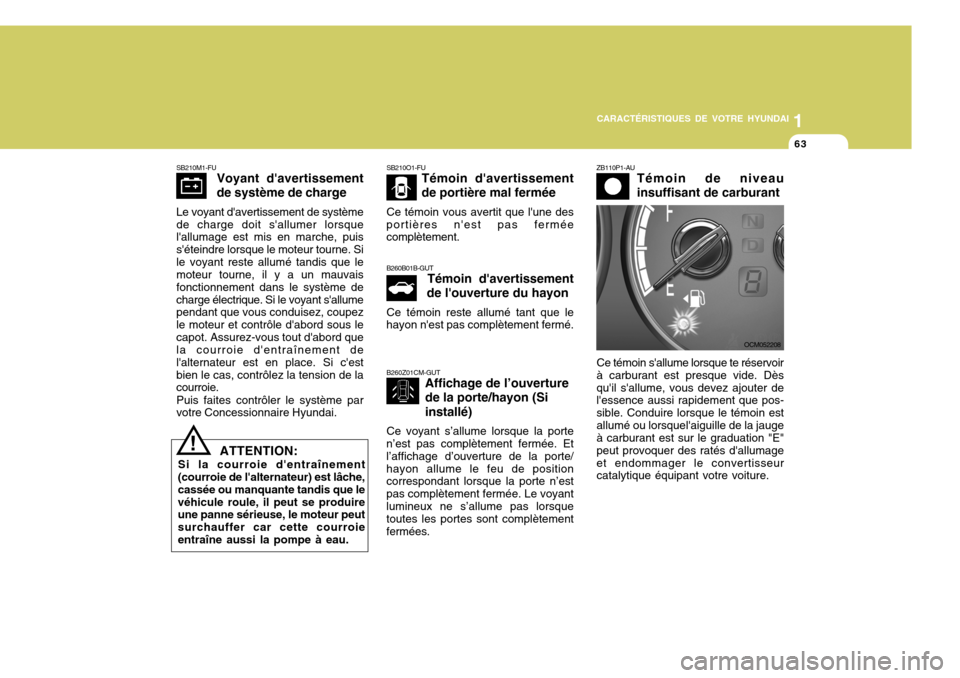

Ce témoin s'allume lorsque te réservoir à carburant est presque vide. Dèsqu'il s'allume, vous devez ajouter de l'essence aussi rapidement que pos- sible. Conduire lorsque le témoin estallumé ou lorsquel'aiguille de la jauge à carburant est sur le graduation "E" peut provoquer des ratés d'allumageet endommager le convertisseur catalytique équipant votre voiture.
Page 74 of 227
1CARACTÉRISTIQUES DE VOTRE HYUNDAI
64
B260N02A-AUT
Témoin du moteur (Si installé)
Ce témoin s'allume quand un
composant du système d'échappement présente unedéfaillance et que suite au mauvais fonctionnnement du système, les normes en matière de gaz polluantsne sont plus respectées.
Ce témoin s'allume également quand
la clé de contact est tournée sur laposition "ON", puis il s'éteint au bout de quelques secondes après le démarrage du moteur. S'il s'allume en cours de route, ou ne
s'allume en cours de route, ou nes'allume pas quand la clé de contact est tournée en position "ON", faites vériifier sans tarder le système par unconcessionnaire agréé.
B260B01JM-AUT
Indicateur d'entretien du système de retenue supplémentaire
Le témoin de rappel d'entretien SRS (SRI) reste allumé durant 6 secondes environ lorsque la clé est tournée en position « MARCHE » ou après ledémarrage du moteur. Ensuite, il s'éteint. Ce témoin s'allume également lorsque le SRS ne fonctionne pas bien. Si leSRI ne s'allume pas ou reste allumé après environ 6 secondes de clignotement quand vous tournez laclé de contact sur la position "ON" ou démarrez le moteur, ou s'il s'allume en conduisant, faites inspecter le SRSpar un concessionnaire Hyundai agréé.B260Q01NF-GUT Témoin indicateur
CRUISE (vitesse constante) (Si installé)
Le témoin de vitesse constante sur le tableau de bord s'allume quand le bouton ON/OFF du régulateur de vitesse constante est actionné sur levolant.Le témoin ne s'allume pas quand lebouton ON/OFF du régulateur devitesse constante est actionné à nouveau. Les informations concernant l'utilisation du régulateur de vitesseconstante commencent à la page 1- 113.
Page 75 of 227
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
65
B260R01NF-GUT
Témoin indicateur SET de
la croisière (Si installé)
Le témoin SET de la croisière sur le tableau de bord s'allume quand le commutateur de commande de croisière "COAST/SET" ou "RES/ACCEL" est actionné. Le témoin SET de la croisière ne s'allume pas quand le commutateur "CANCEL" durégulateur de vitesse constante est actionné ou quand le système est dégagé. Reportez-vous à la page 1-115 dans "Pour annuler la vitesse constante". ATTENTION:
Si le témoin du système à 4 roues motrices ( ) clignote lorsquevous conduisez, cela signifie qu'il y a un dysfonctionnement dans le système à 4 roues motrices. Sicela se produit, faites vérifier dès que possible votre véhicule par un fournisseur Hyundai autorisé.
B260T01O-GUT Témoin du système à
4 roues motrices (Si installé)
Lorsque la clé est tournée sur la position "ON", le témoin du systèmeà 4 roues motrices s'allume, puis s'éteint en quelques secondes.
!
B260V01JM-GUT Témoin de verrouillage
des 4 roues motrices
(Si installé)
Le témoin de verrouillage des 4 roues
motrices situé dans le tableau de bord s'allume lorsque le commutateur de verrouillage des quatre rouesmotrices est actionné.
Ce commutateur a pour but
d'augmenter la puissanced'entraînement sur chaussée sèche, mouillée, sur neige et/ou hors route.
Appuyez une nouvelle fois sur le
commutateur pour que le témoin de verrouillage des quatre roues motricess'éteigne.ATTENTION:
N'utilisez pas le commutateur de verrouillage des quatre roues motrices sur routes revêtues sèches ou sur l'autoroute car cela pourraitgénérer du bruit, des vibrations ou des dommages sur les pièces concernées.!
B230T02NF-GVT Témoin indicateur OFF de
l'Air Bag Avant du Passager
L'indicateur OFF de l'air bag avant du passager est allumé pendant environ4 secondes après avoir tourné la clé de contact sur la position « ON » ou après le démarrage du moteur, ils'éteint ensuite en 3 secondes.L'indicateur OFF de l'air bag avant dupassager s'allume également lorsque l'interrupteur ON/OFF de l'air bag avant du passager est réglé sur la position"OFF" et s'éteint lorsque l'interrupteur ON/OFF de l'air bag avant du passager est réglé sur la position "ON".
Page 76 of 227
1CARACTÉRISTIQUES DE VOTRE HYUNDAI
66
B260U01TB-GVTTémoin indicateur du
système d'immobilisation
Ce témoin indicateur s'allume pen- dant quelques secondes après avoir tourné la clé de contact sur la posi- tion «ON». Le témoin s'éteint après lefonctionnement du moteur. Si ce témoin clignote pendant cinq secondes lorsque la clé de contact est tournéesur la position « ON », cela indique que le système d'immobilisation n'est pas en état de marche. Reportez-vous alors à l'explication de la procédure de fonctionnement en cas d'urgence (voir page 1-8) ou consultezle revendeur Hyundai.
ATTENTION:
S'il y a dysfonctionnement del'interrupteur ON/OFF de l'air bag avant du passager, l'indicateur OFF de l'air bag avant du passager nes'allume pas et l'air bag avant du passager se gonfle en cas de colli- sions avec impact frontal même sil'interrupteur ON/OFF de l'air bag avant du passager est réglé sur la position "OFF".Si l’indicateur OFF de l’air bagavant du passager ne s’allume paslorsque l’interrupteur ON/OFF de l’air bag avant du passager est réglé sur la position "OFF", faitesvérifier l’interrupteur ON/OFF de l’air bag avant du passager et le système d’air bag SRS par unconcessionnaire Hyundai agréé dès que possible.
! B260S01B-GUT
Témoin lumineux de
préchauffage diesel
(Moteur Diesel)
Le témoin indicateur s'allume couleur
ambre lorsque le contacteur d'allumage est placé sur la position "ON". Le moteur peut être démarré une fois letémoin indicateur de préchauffage éteint. Le temps d'éclairage varie avec la température de l'eau, la températurede l'air et l'état de la batterie. REMARQUE:
Si le moteur n'a pas été démarré
dans les 10 secondes suivant la fin du préchauffage, tournez la clefd'allumage dans la position "LOCK" puis dans la position "ON" pour recommencer le préchauffage.
Page 77 of 227
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
67
B260S01NF-GUT Témoin de niveau faible
de liquide de lave-glace de pare-brise
Le témoin de niveau faible de liquide de lave-glace de pare-brise s'allume avant que le réservoir de liquide de lave-glace ne soit vide. Quand il s'allume, versez du liquide de lave-glace dès que possible.
*1) Lorsque la clé de contact est tournée de la position "OFF" à
"ON" en l’espace de 1 minute.
*2) Le commutateur revient à "ON"
lorsque vous relâchez la clé.
*3) Si la vitesse du véhicule dépasse
9km/h, le signal sonore de laceinture retentit également pen- dant environ 1~2 minutes. Si la vitesse du véhicule est inférieure à 9km/h, 1 minute plus tard le signal sonore de la ceinture retentit également pendant environ1~2 minutes.
REMARQUE: Si la ceinture du conducteur est
maniée dans cet ordre "détachée ’attachée ’ détachée " en l’espacede 9 secondes une fois la ceinture attachée, le témoin de ceinture de sécurité et le signal sonore ne sontpas activés.
B265E01MC-GUT
Témoin de ceinture de
sécurité et signal sonore
Le témoin de ceinture de sécurité et le signal sonore sont activés commeindiqué dans le tableau suivant.
Condition utilisateur (conducteur) Témoin de ceinture
de sécurité
Contacteur
d’allumage
Ceinture
Reste allumé jusqu’à ce quela ceinture soit attachée
Détachée
Attachée
Détachée ON
ON ON * 1 ON * 2
Attachée Détachée Est allumé pendant 6
secondes
Clignote jusqu’à ce que la ceinture soit attachée
Clignote jusqu’à ce que la
ceinture soit attachée* 3
B265E01FC-GUT
Témoin d'avertissement
de filtre à carburant (Moteur Diesel)
Ce témoin s'allume lorsque le moteur a été mis en marche et se coupe après quelques secondes. S'il s'allume lorsque le moteur est en train detourner, cela indique que de l'eau s'est accumulée à l'intérieur du filtre à carburant. Si cela se produit, fairepartir l'eau du filtre à carburant. (Se reporter à la page 6-28)
Page 78 of 227
1CARACTÉRISTIQUES DE VOTRE HYUNDAI
68
ZB110R2-AU BRUIT D'AVERTISSEMENT DE
L'USURE DES PLAQUETTES DE FREIN
Les plaquettes de frein à disque avant
et arrière sont équipées d'indicateurs d'usure qui émettent un son aigu lorsque de nouvelles plaquettes sontnécessaires. Ce son peut être émis par intermittence ou en continu lorsque le véhicule est en mouvement. Il peutégalement retentir lorsque la pédale des freins est actionnée énergiquement. Si les plaquettesusées ne sont pas remplacées, il y risque de dommages onéreux du ro- tor. Consultez immédiatement votreconcessionaire Hyundai. B270B01O-GUT SIGNAL SONORE DU FREIN DE
PARKING (Si installé)
Si le véhicule roule à plus de 3km/h
pendant plus de 2~3 secondes, lesignal sonore retentira en continu lorsque le frein de parking seraengagé.
B260K01O-AUT
Témoin du niveau d'huile- moteur (Moteur Diesel) (Si installé)(C.E seulement)
Ce témoin est allumé lorsque le niveau d'huile-moteur doit être vérifié.Si le témoin s'allume lorsque le moteurtourne, garez votre véhicule sur un sol plan et laissez tourner le moteur pendant plusieurs minutes. S'il reste allumé, vérifiez le niveau d'huile. (voir page 6-7) Si le niveau d'huile-moteur est en dessous du repère "L", faites l'appoint en huile-moteur (voir page 6-8).
ATTENTION:
Si le témoin s'allume après avoirajouté de l'huile-moteur, rendez- vous avec votre véhicule chez votre fournisseur Hyundai autorisé etfaites vérifier le système. Le témoin peut s'allumer à cause de l'état des routes et de l'état de conduite etn'indique pas nécessairement une quantité d'huile-moteur insuffisante.
! SB210U1-G RONFLEUR D’AVERTISSEMENT DEDEPASSEMENT DE VITESSE(Si installé) Lorsque la vitesse de la voiture est
supérieure à 120 km/h (75 mph), un ronfleur retentit pour vous avertir.
Page 79 of 227
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
69VUE D'ENSEMBLE DES INSTRUMENTS

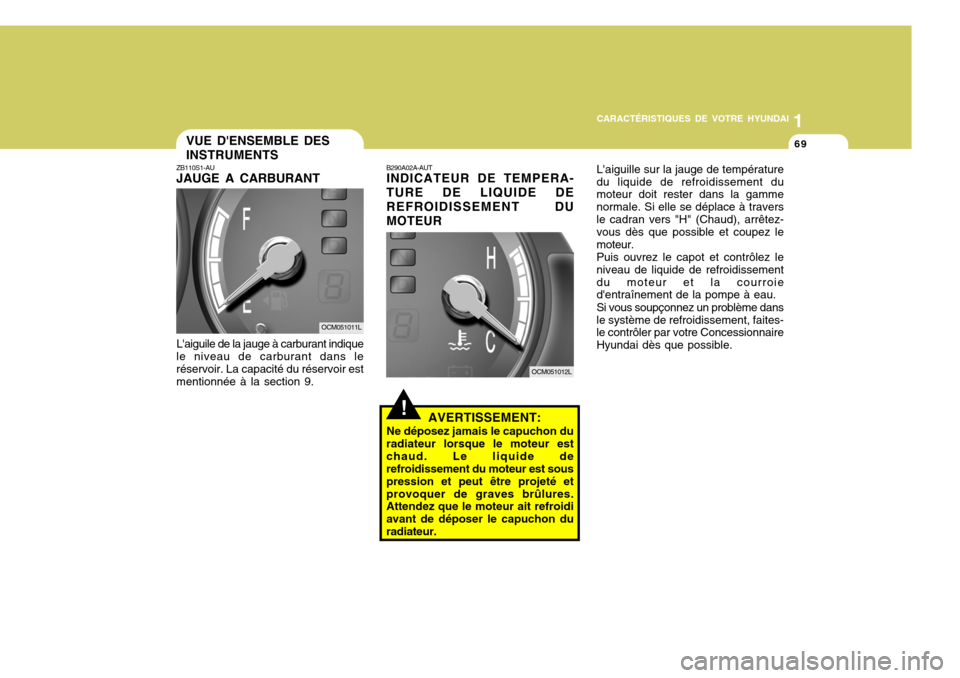

ZB110S1-AU JAUGE A CARBURANT
L'aiguile de la jauge à carburant indique
le niveau de carburant dans le réservoir. La capacité du réservoir est mentionnée à la section 9.
OCM051011L
!
B290A02A-AUT INDICATEUR DE TEMPERA- TURE DE LIQUIDE DEREFROIDISSEMENT DUMOTEUR
AVERTISSEMENT:
Ne déposez jamais le capuchon du radiateur lorsque le moteur estchaud. Le liquide de refroidissement du moteur est sous pression et peut être projeté etprovoquer de graves brûlures. Attendez que le moteur ait refroidi avant de déposer le capuchon duradiateur.
OCM051012L L'aiguille sur la jauge de température du liquide de refroidissement du moteur doit rester dans la gamme normale. Si elle se déplace à traversle cadran vers "H" (Chaud), arrêtez- vous dès que possible et coupez le moteur.Puis ouvrez le capot et contrôlez leniveau de liquide de refroidissementdu moteur et la courroie d'entraînement de la pompe à eau. Si vous soupçonnez un problème dans le système de refroidissement, faites- le contrôler par votre Concessionnaire Hyundai dès que possible.
Page 80 of 227
1CARACTÉRISTIQUES DE VOTRE HYUNDAI
70
OCM051013L ATTENTION:
Le moteur ne doit jamais tourner
au régime signalé par la zone rouge du cadran. Si l'aiguille passe danscette zone, le moteur risque d'être gravement endommagé.
!

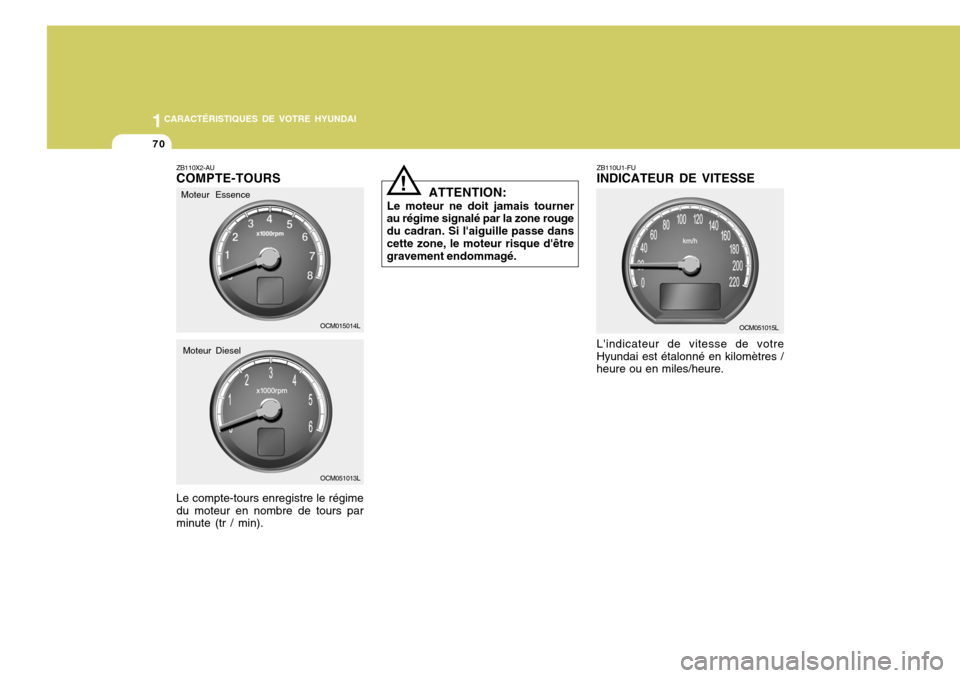

Le compte-tours enregistre le régime du moteur en nombre de tours par minute (tr / min).
ZB110X2-AU COMPTE-TOURS Moteur Essence
OCM015014L
Moteur Diesel ZB110U1-FUINDICATEUR DE VITESSE L'indicateur de vitesse de votre
Hyundai est étalonné en kilomètres / heure ou en miles/heure.
OCM051015L
