6EENVOUDIG ONDERHOUD
28
Wanneer bij een auto de voorzijde
van de carrosserie is gerepareerd en de koplamp is vervangen, moet deafstelling van de lichtbundel met behulp van een lichte wand worden gecontroleerd, zoals in de afbeeldingwordt getoond. Schakel hierbij het dimlicht in. (Dim-of grootlicht positie)

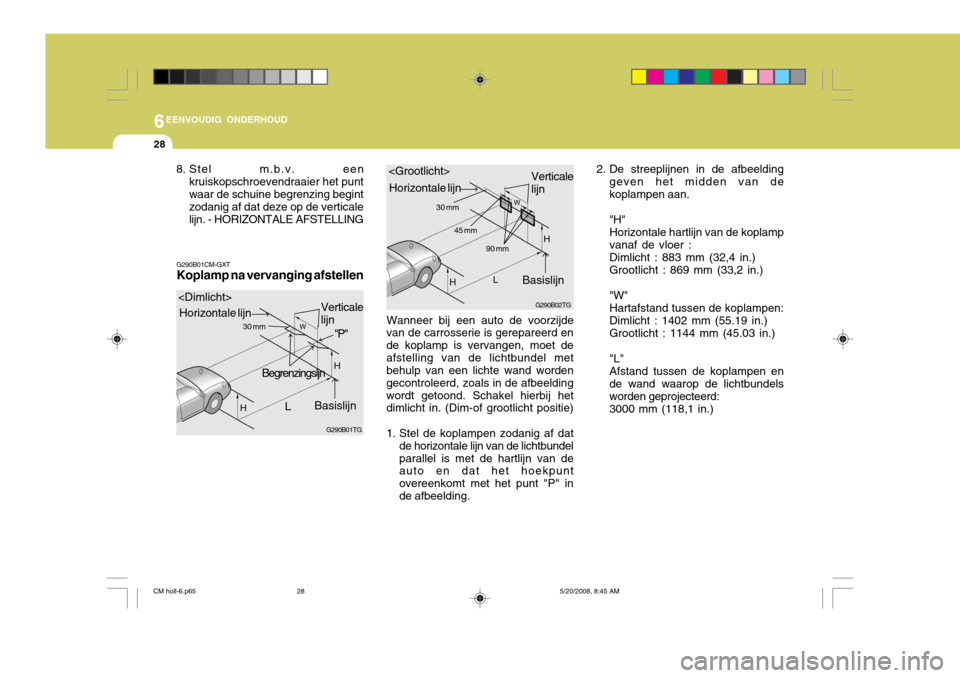

1. Stel de koplampen zodanig af dat
de horizontale lijn van de lichtbundel parallel is met de hartlijn van de auto en dat het hoekpunt overeenkomt met het punt "P" inde afbeelding.
G290B01CM-GXT Koplamp na vervanging afstellen
8. Stel m.b.v. een
kruiskopschroevendraaier het punt waar de schuine begrenzing begint zodanig af dat deze op de verticale lijn. - HORIZONTALE AFSTELLING
G290B01TG

G290B02TG
L W
H
H Begrenzingsljn
Basislijn"P"Horizontale lijn
30 mm
L
H 90 mm
H45 mm
30 mm
Verticale lijn
Verticale lijn
Horizontale lijn

Basislijn
W
2. De streeplijnen in de afbeelding
geven het midden van de koplampen aan. "H" Horizontale hartlijn van de koplampvanaf de vloer :Dimlicht : 883 mm (32,4 in.) Grootlicht : 869 mm (33,2 in.) "W" Hartafstand tussen de koplampen: Dimlicht : 1402 mm (55.19 in.) Grootlicht : 1144 mm (45.03 in.) "L" Afstand tussen de koplampen en de wand waarop de lichtbundels worden geprojecteerd: 3000 mm (118,1 in.)
CM holl-6.p65 5/20/2008, 8:45 AM
28

6
EENVOUDIG ONDERHOUD
29GLOEILAMP VERVANGEN
G270A01CM-GXT Koplamp, Richtingaanwijzer en Stadslicht
G260A01CM-GXT Voor het vervangen van de gloeilamp
moet de schakelaar in de "OFF" stand staan.
In de navolgende paragraaf is
aangegeven op welke wijze degloeilampen bereikbaar zijn. Dedefecte lamp moet worden vervangen door een lamp van hetzelfde type en hetzelfde vermogen.
! LET OP:
o Let erop dat de lampen niet in contact komen met petroleum- houdende producten zoals motorolie, benzine etc.
o Na zware regenval tijdens de rit of na het wassen, kunnen de glazen van de koplamp- enachterlichtunits beslagen zijn. Dit wordt veroorzaakt door het temperatuurverschil in en buitende lamp. Dit is hetzelfde proces waardoor de ruiten aan de binnenzijde beslaan tijdensregenval. Dit betekent niet dat er een probleem met de auto is. Als water lekt in het circuit vande lamp, dan moet de auto door een Hyundai dealer worden gecontroleerd.
OCM055020
(1) (2) (3) (4)
(5)

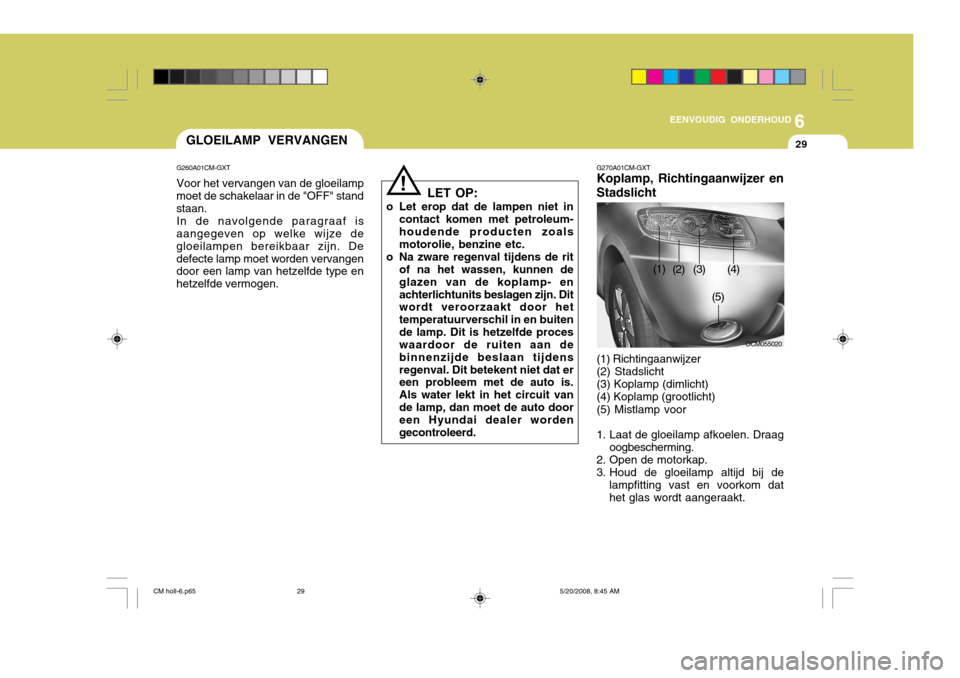

(1) Richtingaanwijzer (2) Stadslicht (3) Koplamp (dimlicht) (4) Koplamp (grootlicht) (5) Mistlamp voor
1. Laat de gloeilamp afkoelen. Draag oogbescherming.
2. Open de motorkap.
3. Houd de gloeilamp altijd bij de lampfitting vast en voorkom dathet glas wordt aangeraakt.
CM holl-6.p65 5/20/2008, 8:45 AM
29

6EENVOUDIG ONDERHOUD
30

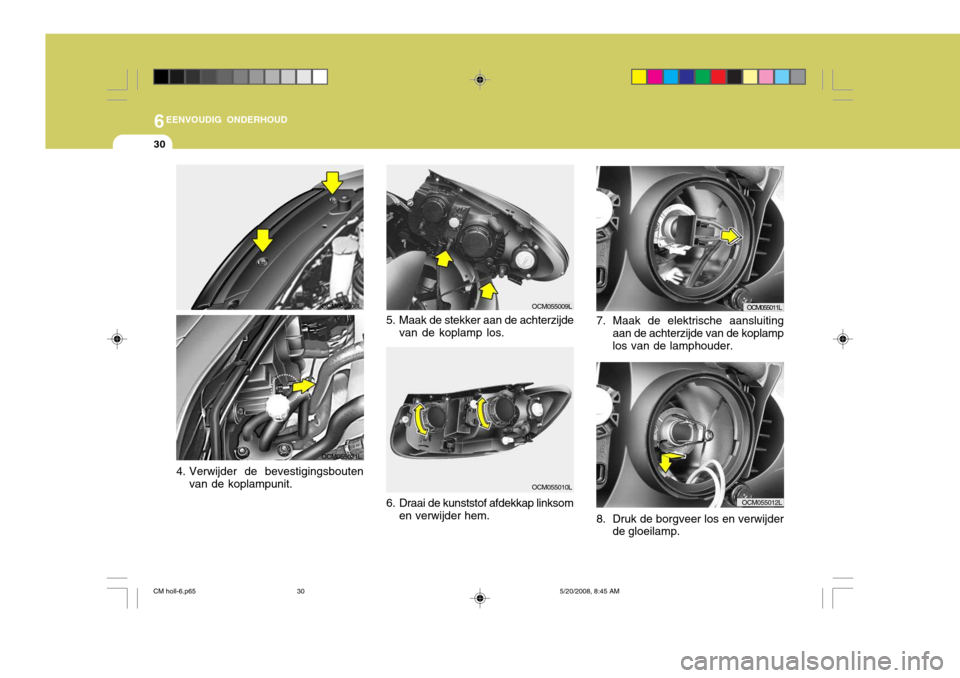

8. Druk de borgveer los en verwijderde gloeilamp.
7. Maak de elektrische aansluiting
aan de achterzijde van de koplamp los van de lamphouder.
OCM055011L
OCM055012L
5. Maak de stekker aan de achterzijde
van de koplamp los.
6. Draai de kunststof afdekkap linksom en verwijder hem.
OCM055010L
OCM055009L
4. Verwijder de bevestigingsbouten van de koplampunit.
OCM055008L OCM055021L
CM holl-6.p65 5/20/2008, 8:45 AM
30

6
EENVOUDIG ONDERHOUD
31
!

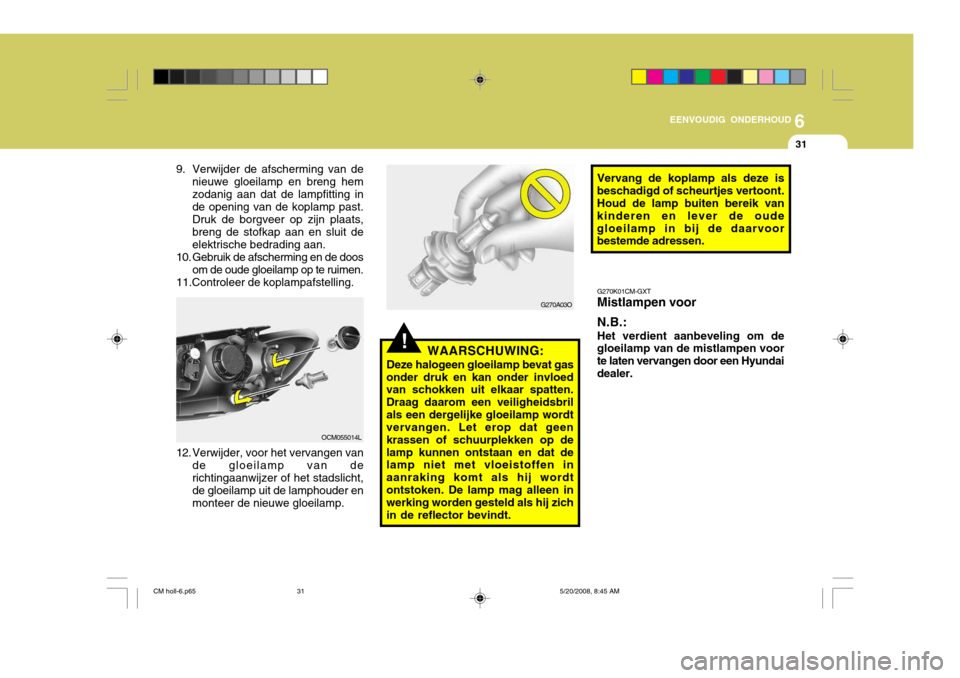

Vervang de koplamp als deze is
beschadigd of scheurtjes vertoont. Houd de lamp buiten bereik van kinderen en lever de oudegloeilamp in bij de daarvoor bestemde adressen.
G270K01CM-GXTMistlampen voor N.B.: Het verdient aanbeveling om de gloeilamp van de mistlampen voor te laten vervangen door een Hyundaidealer.
G270A03O
WAARSCHUWING:
Deze halogeen gloeilamp bevat gas
onder druk en kan onder invloed van schokken uit elkaar spatten. Draag daarom een veiligheidsbrilals een dergelijke gloeilamp wordt vervangen. Let erop dat geen krassen of schuurplekken op delamp kunnen ontstaan en dat de lamp niet met vloeistoffen in aanraking komt als hij wordtontstoken. De lamp mag alleen in werking worden gesteld als hij zich in de reflector bevindt.
9. Verwijder de afscherming van de
nieuwe gloeilamp en breng hemzodanig aan dat de lampfitting in de opening van de koplamp past. Druk de borgveer op zijn plaats, breng de stofkap aan en sluit de elektrische bedrading aan.
10. Gebruik de afscherming en de doos om de oude gloeilamp op te ruimen.
11.Controleer de koplampafstelling.
OCM055014L
12. Verwijder, voor het vervangen van de gloeilamp van de richtingaanwijzer of het stadslicht, de gloeilamp uit de lamphouder enmonteer de nieuwe gloeilamp.
CM holl-6.p65 5/20/2008, 8:45 AM
31

6EENVOUDIG ONDERHOUD
32
4. Om een gloeilamp in de
achterlichtunit te vervangen, dient u deze uit de fitting te verwijderen door hem linksom te draaien. (1) Gloeilamp rem-/achterlicht (2) Gloeilamp achteruitrijverlichting (3) Gloeilamp richtingaanwijzer
5. Breng een nieuwe gloeilamp aan.
1. Open de achterklep.
2. Druk het lampglas m.b.v. een platte
schroevendraaier los.
3. Verwijder de bevestigingsschroeven van de achterlichtunit met dewielmoersleutel, zoals in deafbeelding is aangegeven.
OCM055028OCM055026
OCM055030
(1)
(1)
(2)
(3)
G270B01CM-GXT Achterlichtunit
(3)
OCM055022
(1)
(2)
OCM052016
CM holl-6.p65
5/20/2008, 8:45 AM
32

6
EENVOUDIG ONDERHOUD
33
G270F02O
Lens
Lampfitting
2. Verwijder de lampfitting uit de lens door hem linksom te draaien en verwijder de gloeilamp uit de fitting door hem linksom te draaien.
3. Breng de nieuwe gloeilamp in omgekeerde volgorde aan. G270I01CM-GXT Hooggeplaatst (Derde) remlicht (Indien gemonteerd) N.B.: Het verdient aanbeveling om het derde remlicht te laten vervangen door een Hyundai dealer.
OCM055027

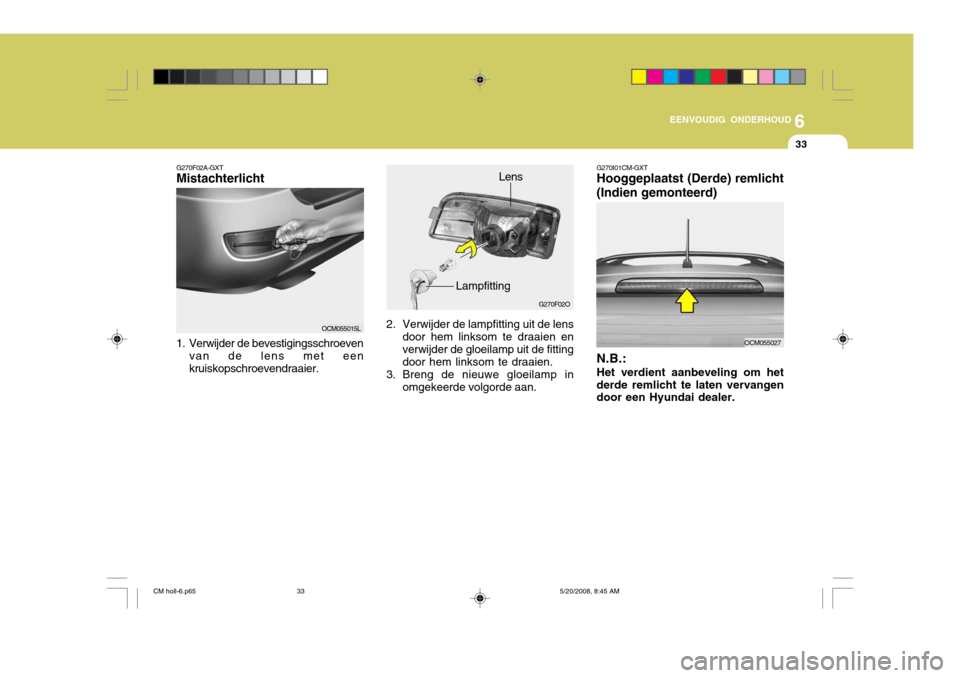

G270F02A-GXT Mistachterlicht
1. Verwijder de bevestigingsschroeven van de lens met eenkruiskopschroevendraaier.
OCM055015L
CM holl-6.p65 5/20/2008, 8:45 AM
33

6EENVOUDIG ONDERHOUD
34
G270E01CM-GXT Zijknipperlicht (Indien gemonteerd)Type A

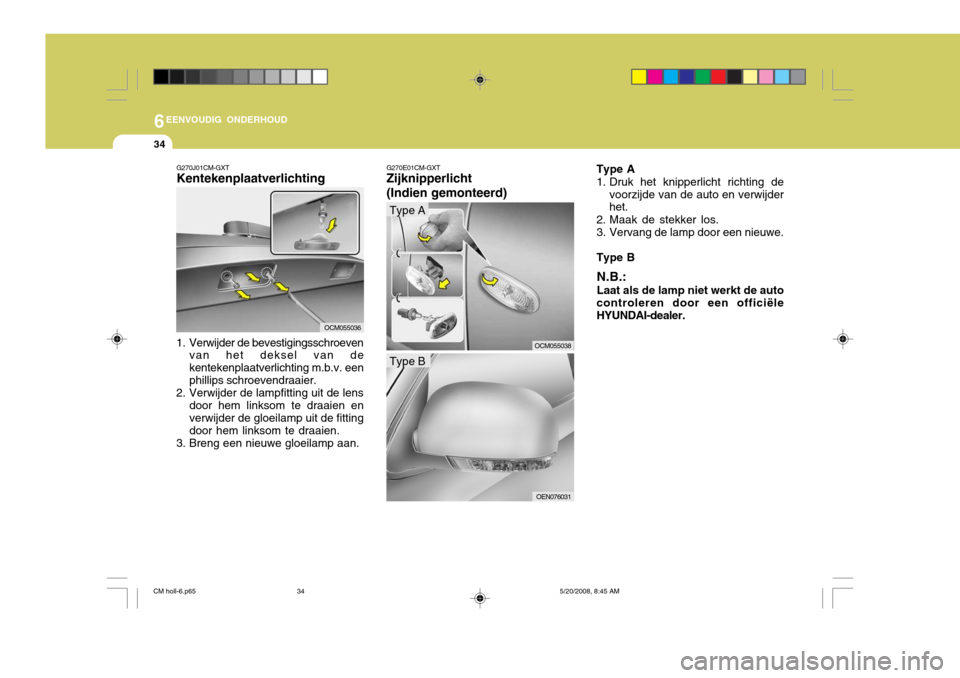

1. Druk het knipperlicht richting de
voorzijde van de auto en verwijder het.
2. Maak de stekker los.
3. Vervang de lamp door een nieuwe. Type B
N.B.: Laat als de lamp niet werkt de auto
controleren door een officiële HYUNDAI-dealer.
G270J01CM-GXT Kentekenplaatverlichting
1. Verwijder de bevestigingsschroeven van het deksel van de kentekenplaatverlichting m.b.v. eenphillips schroevendraaier.
2. Verwijder de lampfitting uit de lens
door hem linksom te draaien enverwijder de gloeilamp uit de fitting door hem linksom te draaien.
3. Breng een nieuwe gloeilamp aan.
OCM055036
OCM055038
Type A
OEN076031
Type B
CM holl-6.p65 5/20/2008, 8:45 AM
34

6
EENVOUDIG ONDERHOUD
35

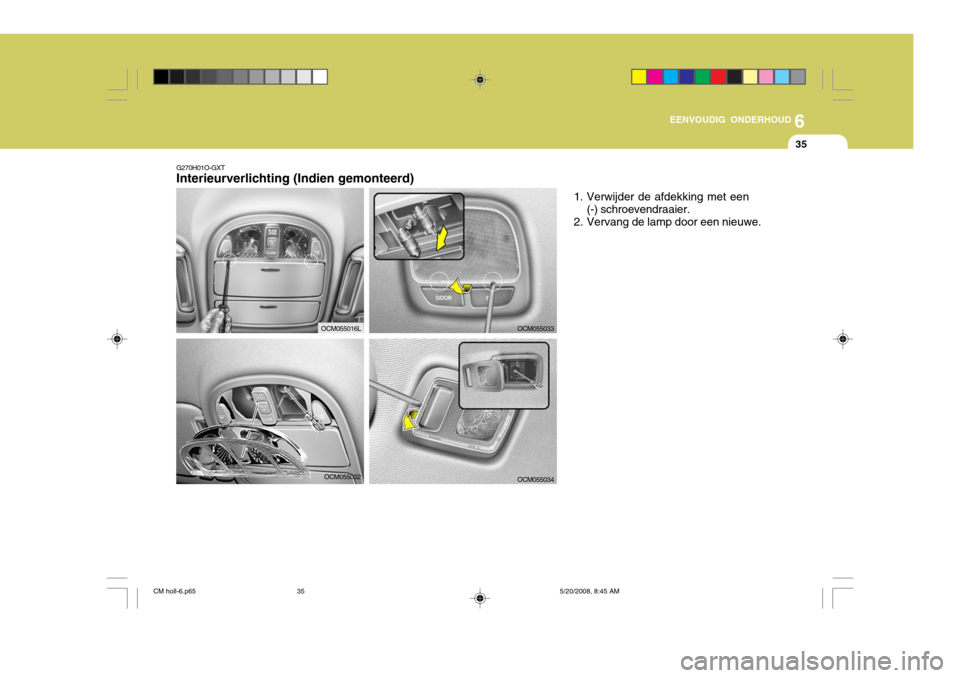

G270H01O-GXT Interieurverlichting (Indien gemonteerd) 1. Verwijder de afdekking met een(-) schroevendraaier.
2. Vervang de lamp door een nieuwe.
OCM055032
OCM055033
OCM055034
OCM055016L
CM holl-6.p65 5/20/2008, 8:45 AM
35

6EENVOUDIG ONDERHOUD
36

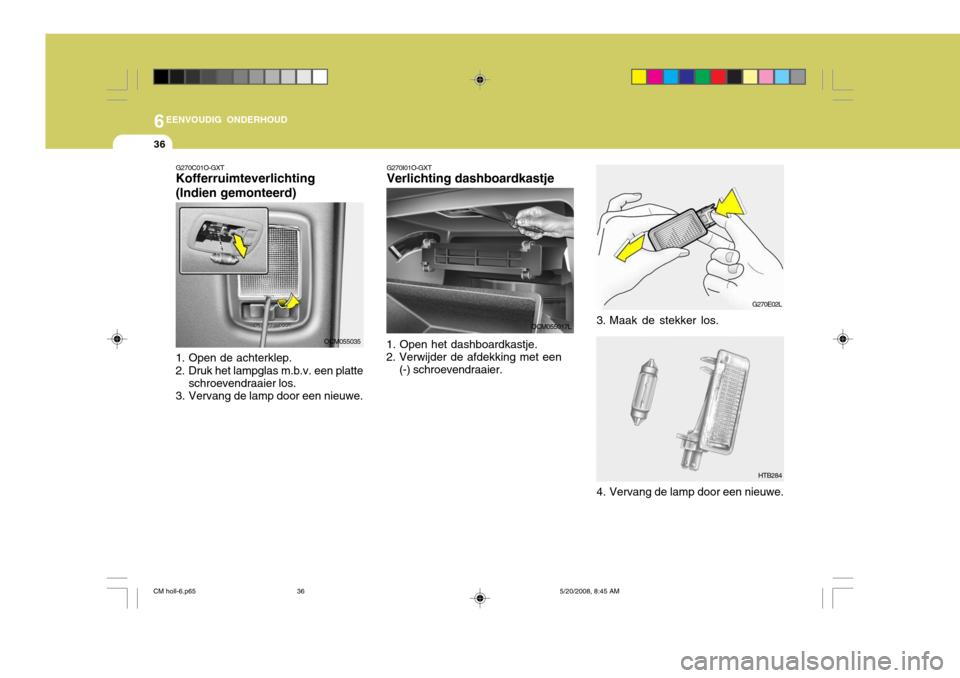

G270E02L
HTB284
3. Maak de stekker los.
4. Vervang de lamp door een nieuwe.
G270I01O-GXT Verlichting dashboardkastje
1. Open het dashboardkastje.
2. Verwijder de afdekking met een (-) schroevendraaier. OCM055017L
G270C01O-GXT Kofferruimteverlichting (Indien gemonteerd)
1. Open de achterklep.
2. Druk het lampglas m.b.v. een platte schroevendraaier los.
3. Vervang de lamp door een nieuwe.
OCM055035
CM holl-6.p65 5/20/2008, 8:45 AM
36

6
EENVOUDIG ONDERHOUD

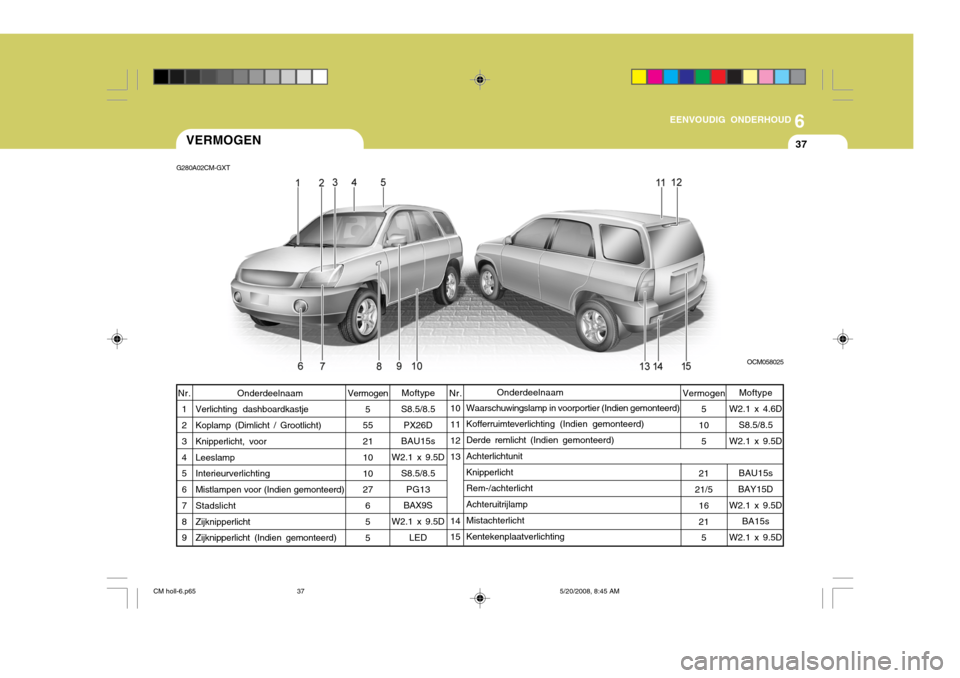

37VERMOGEN
Waarschuwingslamp in voorportier (Indien gemonteerd)
Kofferruimteverlichting (Indien gemonteerd)
Derde remlicht (Indien gemonteerd)
Achterlichtunit Knipperlicht Rem-/achterlicht Achteruitrijlamp Mistachterlicht Kentekenplaatverlichting 5
10 5
21
21/5 16215
Onderdeelnaam
Verlichting dashboardkastjeKoplamp (Dimlicht / Grootlicht) Knipperlicht, voor Leeslamp Interieurverlichting Mistlampen voor (Indien gemonteerd) Stadslicht Zijknipperlicht
Zijknipperlicht (Indien gemonteerd)
G280A02CM-GXT
Onderdeelnaam
Moftype
S8.5/8.5
PX26D
BAU15s
W2.1 x 9.5D S8.5/8.5
PG13
BAX9S
W2.1 x 9.5D LED
Nr.
1 2 3 4 5 6 7 8 9 Vermogen
5
55 21 10 10 27
65 5 Vermogen
Nr.
Moftype
W2.1 x 4.6D S8.5/8.5
W2.1 x 9.5D
BAU15s
BAY15D
W2.1 x 9.5D BA15s
W2.1 x 9.5D
10 11 12 13 14 15
OCM058025
