6ENTRETIEN PAR VOS SOINS
12
!
ATTENTION:
o Ne pas actionner l'essuie-glace lorsque le pare-brise est sec pour éviter d'user les balaisprématurément et de rayer le pare- brise.
o Veillez à ce que la raclette d'essuie-glace ne soit pas encontact avec des produits pétroliers tels que l'huile àmoteurs, l'essence, etc.

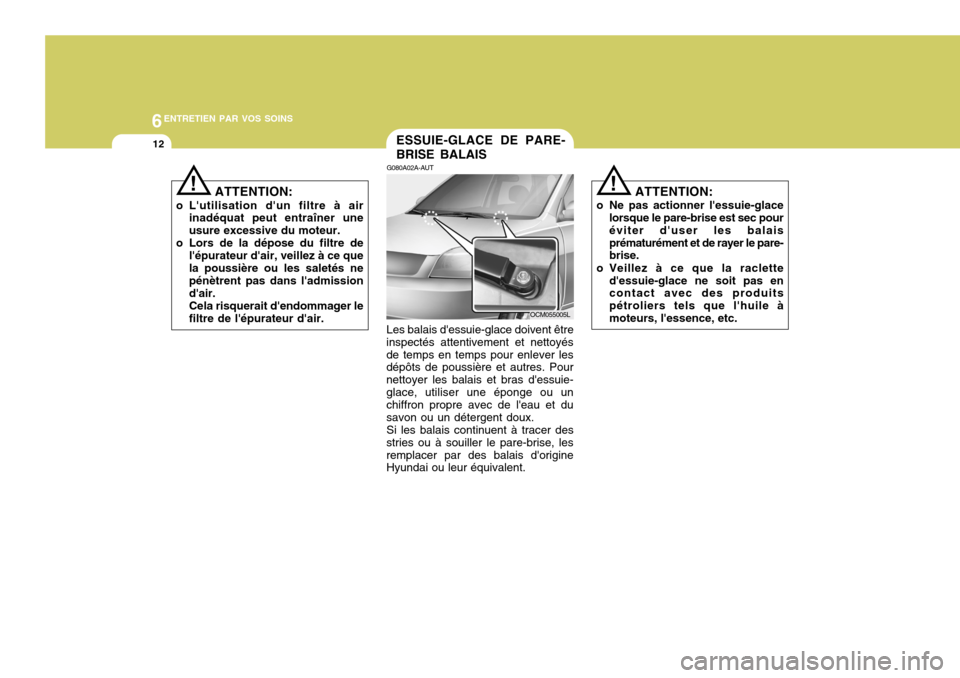

ESSUIE-GLACE DE PARE- BRISE BALAIS
OCM055005L
G080A02A-AUT
Les balais d'essuie-glace doivent être
inspectés attentivement et nettoyés de temps en temps pour enlever les dépôts de poussière et autres. Pour nettoyer les balais et bras d'essuie-glace, utiliser une éponge ou un chiffron propre avec de l'eau et du savon ou un détergent doux. Si les balais continuent à tracer des
stries ou à souiller le pare-brise, lesremplacer par des balais d'origine Hyundai ou leur équivalent.
! ATTENTION:
o L'utilisation d'un filtre à air inadéquat peut entraîner une usure excessive du moteur.
o Lors de la dépose du filtre de l'épurateur d'air, veillez à ce quela poussière ou les saletés ne pénètrent pas dans l'admission d'air. Cela risquerait d'endommager le filtre de l'épurateur d'air.

6

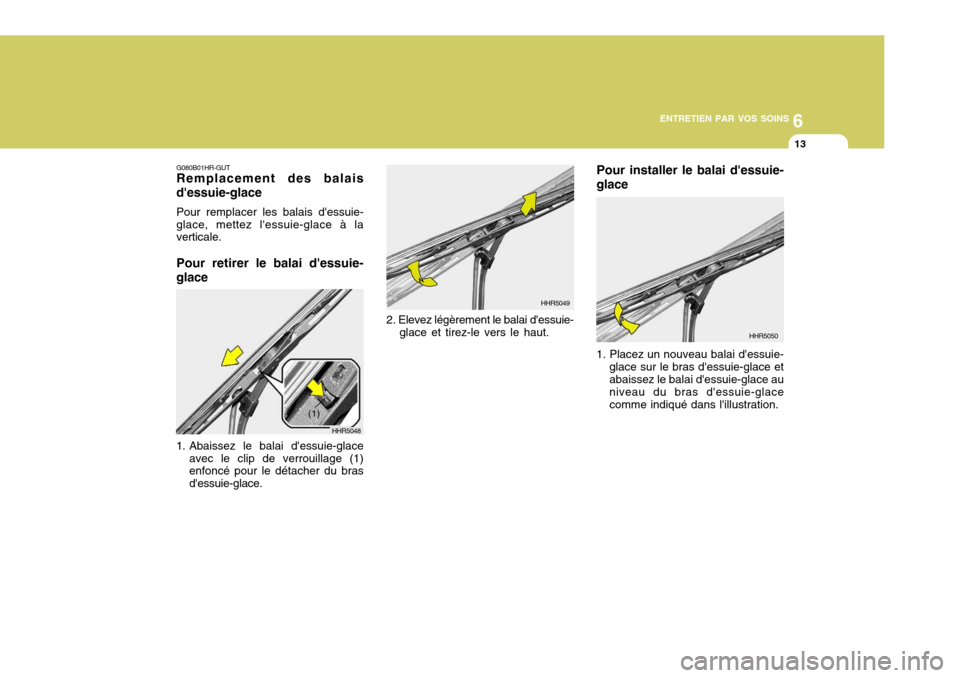

ENTRETIEN PAR VOS SOINS
13
G080B01HR-GUT Remplacement des balais d'essuie-glace Pour remplacer les balais d'essuie- glace, mettez l'essuie-glace à la verticale. Pour retirer le balai d'essuie- glace
1. Abaissez le balai d'essuie-glace avec le clip de verrouillage (1) enfoncé pour le détacher du bras d'essuie-glace. HHR5048
(1)
2. Elevez légèrement le balai d'essuie-
glace et tirez-le vers le haut. HHR5049
Pour installer le balai d'essuie- glace
1. Placez un nouveau balai d'essuie- glace sur le bras d'essuie-glace et abaissez le balai d'essuie-glace au niveau du bras d'essuie-glacecomme indiqué dans l'illustration. HHR5050

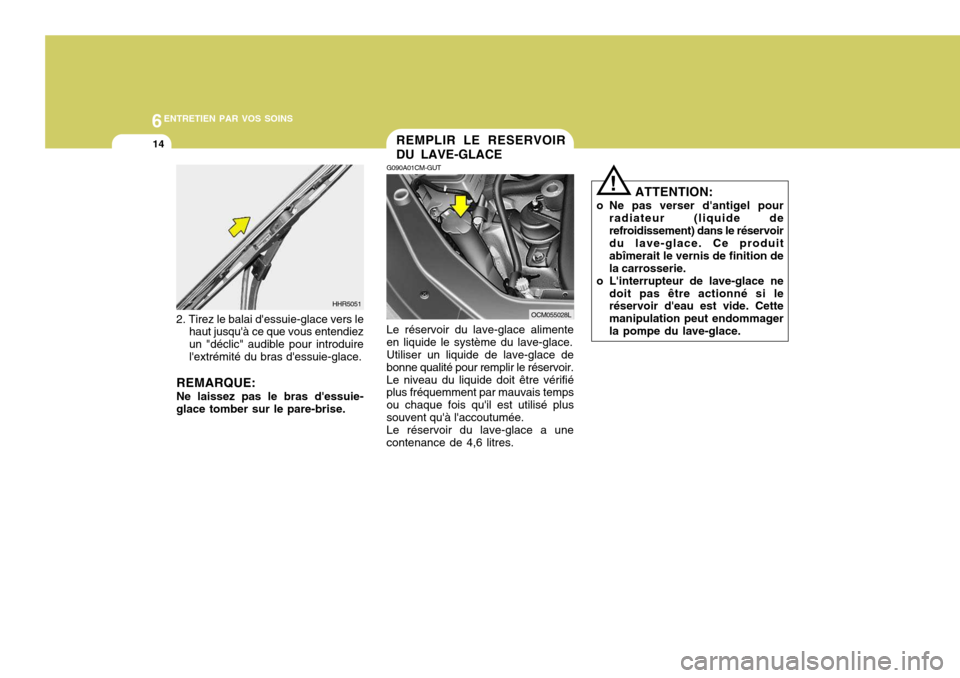

6ENTRETIEN PAR VOS SOINS
14
ATTENTION:
o Ne pas verser d'antigel pour radiateur (liquide de refroidissement) dans le réservoir du lave-glace. Ce produit abîmerait le vernis de finition dela carrosserie.
o L'interrupteur de lave-glace ne
doit pas être actionné si le réservoir d'eau est vide. Cette manipulation peut endommagerla pompe du lave-glace.
!
REMPLIR LE RESERVOIR DU LAVE-GLACE
G090A01CM-GUT Le réservoir du lave-glace alimente en liquide le système du lave-glace.Utiliser un liquide de lave-glace debonne qualité pour remplir le réservoir.Le niveau du liquide doit être vérifié plus fréquemment par mauvais temps ou chaque fois qu'il est utilisé plussouvent qu'à l'accoutumée.Le réservoir du lave-glace a unecontenance de 4,6 litres. OCM055028L
2. Tirez le balai d'essuie-glace vers le
haut jusqu'à ce que vous entendiez un "déclic" audible pour introduirel'extrémité du bras d'essuie-glace.
REMARQUE: Ne laissez pas le bras d'essuie- glace tomber sur le pare-brise. HHR5051

6

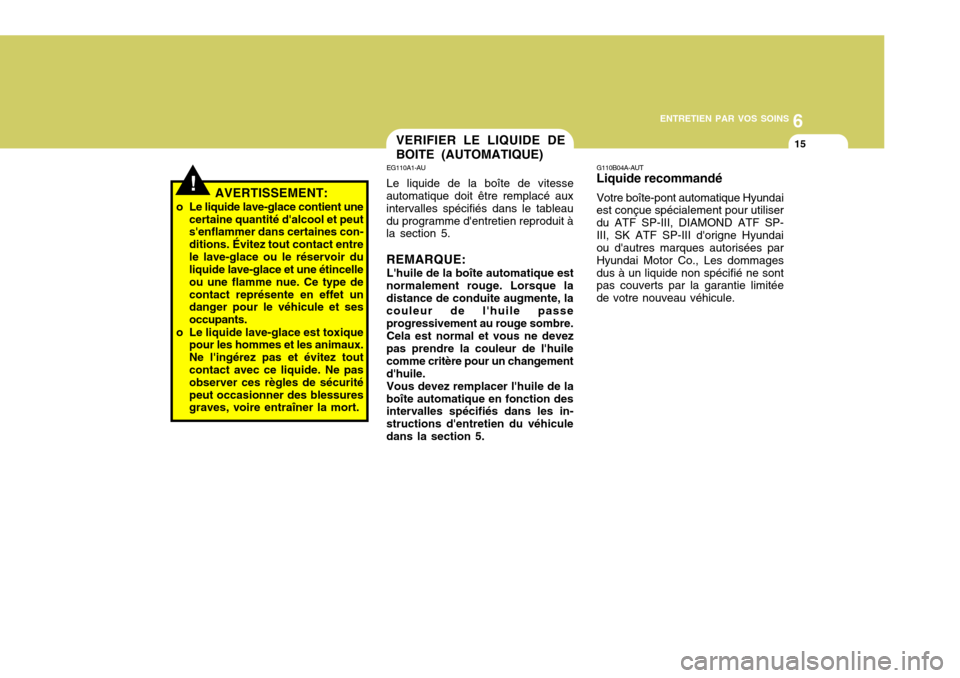

ENTRETIEN PAR VOS SOINS
15
G110B04A-AUT Liquide recommandé Votre boîte-pont automatique Hyundai est conçue spécialement pour utiliser du ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III d'origne Hyundai ou d'autres marques autorisées par Hyundai Motor Co., Les dommagesdus à un liquide non spécifié ne sont pas couverts par la garantie limitée de votre nouveau véhicule.VERIFIER LE LIQUIDE DE BOITE (AUTOMATIQUE)
EG110A1-AU Le liquide de la boîte de vitesse
automatique doit être remplacé aux intervalles spécifiés dans le tableaudu programme d'entretien reproduit à la section 5. REMARQUE:
L'huile de la boîte automatique est
normalement rouge. Lorsque la distance de conduite augmente, la couleur de l'huile passe progressivement au rouge sombre.
Cela est normal et vous ne devez
pas prendre la couleur de l'huilecomme critère pour un changementd'huile.
Vous devez remplacer l'huile de la
boîte automatique en fonction des intervalles spécifiés dans les in- structions d'entretien du véhiculedans la section 5.
!AVERTISSEMENT:
o Le liquide lave-glace contient une certaine quantité d'alcool et peut s'enflammer dans certaines con- ditions. Évitez tout contact entrele lave-glace ou le réservoir du liquide lave-glace et une étincelle ou une flamme nue. Ce type decontact représente en effet un danger pour le véhicule et ses occupants.
o Le liquide lave-glace est toxique pour les hommes et les animaux.Ne l'ingérez pas et évitez tout contact avec ce liquide. Ne pas observer ces règles de sécuritépeut occasionner des blessures graves, voire entraîner la mort.

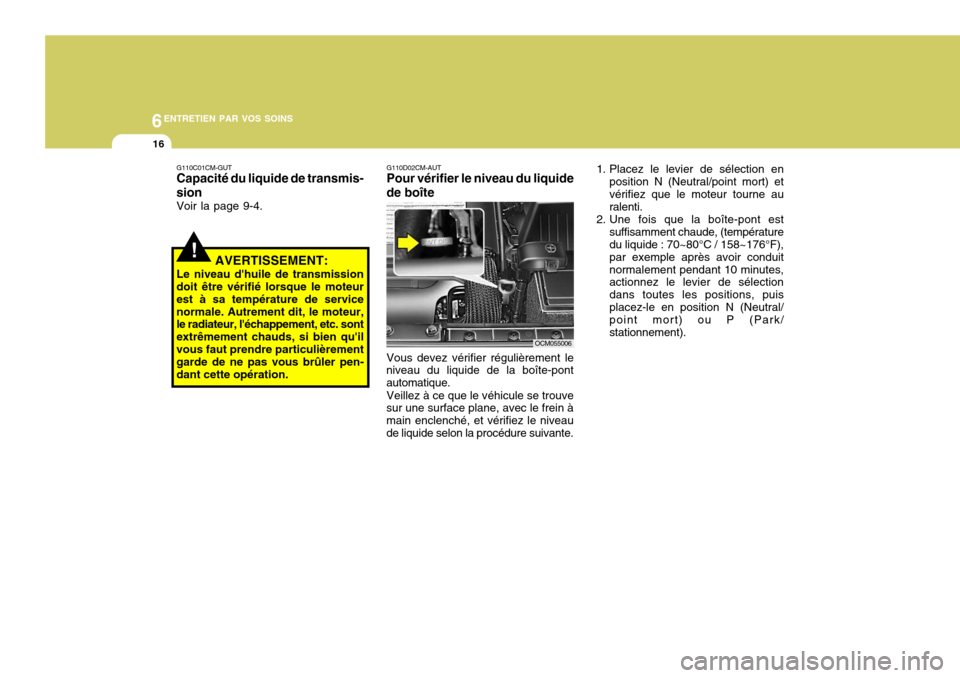

6ENTRETIEN PAR VOS SOINS
16
!
G110C01CM-GUT Capacité du liquide de transmis- sion Voir la page 9-4.
AVERTISSEMENT:
Le niveau d'huile de transmission doit être vérifié lorsque le moteur est à sa température de servicenormale. Autrement dit, le moteur, le radiateur, l'échappement, etc. sont extrêmement chauds, si bien qu'il vous faut prendre particulièrement garde de ne pas vous brûler pen-dant cette opération.
OCM055006
G110D02CM-AUT Pour vérifier le niveau du liquide de boîte Vous devez vérifier régulièrement le
niveau du liquide de la boîte-pont automatique.
Veillez à ce que le véhicule se trouve
sur une surface plane, avec le frein àmain enclenché, et vérifiez le niveaude liquide selon la procédure suivante. 1. Placez le levier de sélection en
position N (Neutral/point mort) etvérifiez que le moteur tourne au ralenti.
2. Une fois que la boîte-pont est suffisamment chaude, (températuredu liquide : 70~80°C / 158~176°F), par exemple après avoir conduitnormalement pendant 10 minutes, actionnez le levier de sélection dans toutes les positions, puisplacez-le en position N (Neutral/ point mort) ou P (Park/ stationnement).

6

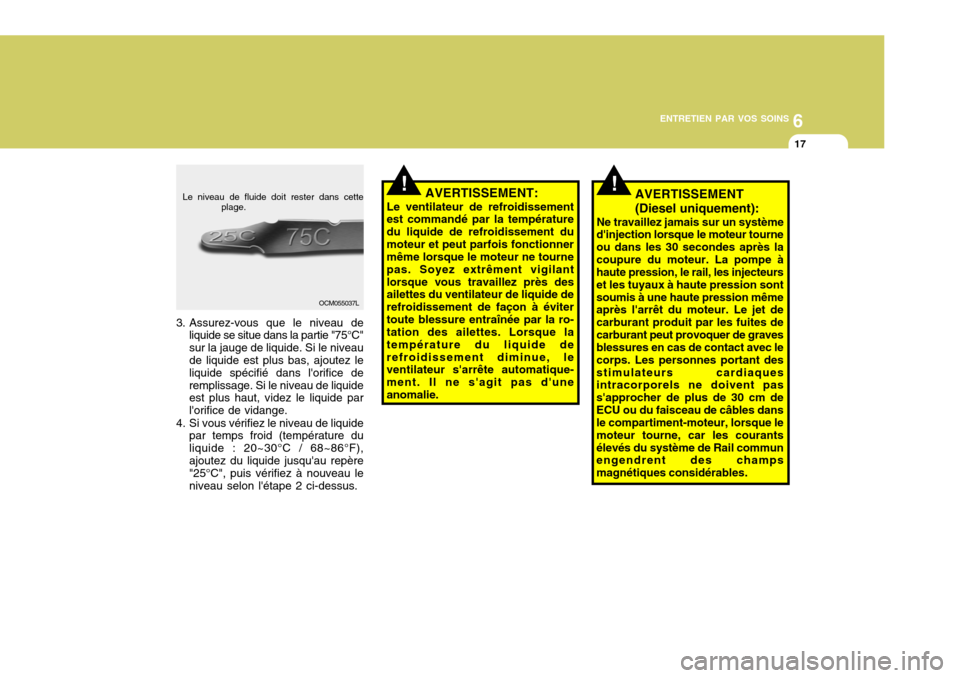

ENTRETIEN PAR VOS SOINS
17
!AVERTISSEMENT (Diesel uniquement):
Ne travaillez jamais sur un système
d'injection lorsque le moteur tourne ou dans les 30 secondes après lacoupure du moteur. La pompe à haute pression, le rail, les injecteurs et les tuyaux à haute pression sontsoumis à une haute pression même après l'arrêt du moteur. Le jet de carburant produit par les fuites decarburant peut provoquer de graves blessures en cas de contact avec le corps. Les personnes portant desstimulateurs cardiaques intracorporels ne doivent pas s'approcher de plus de 30 cm deECU ou du faisceau de câbles dans le compartiment-moteur, lorsque le moteur tourne, car les courantsélevés du système de Rail commun engendrent des champs magnétiques considérables.!AVERTISSEMENT:
Le ventilateur de refroidissement est commandé par la température du liquide de refroidissement dumoteur et peut parfois fonctionner même lorsque le moteur ne tourne pas. Soyez extrêment vigilantlorsque vous travaillez près des ailettes du ventilateur de liquide de refroidissement de façon à évitertoute blessure entraînée par la ro- tation des ailettes. Lorsque la température du liquide derefroidissement diminue, le ventilateur s'arrête automatique- ment. Il ne s'agit pas d'uneanomalie.
OCM055037L
Le niveau de fluide doit rester dans cette
plage.
3. Assurez-vous que le niveau de liquide se situe dans la partie "75°C" sur la jauge de liquide. Si le niveau de liquide est plus bas, ajoutez le liquide spécifié dans l'orifice deremplissage. Si le niveau de liquide est plus haut, videz le liquide par l'orifice de vidange.
4. Si vous vérifiez le niveau de liquide par temps froid (température duliquide : 20~30°C / 68~86°F),ajoutez du liquide jusqu'au repère "25°C", puis vérifiez à nouveau le niveau selon l'étape 2 ci-dessus.

6ENTRETIEN PAR VOS SOINS

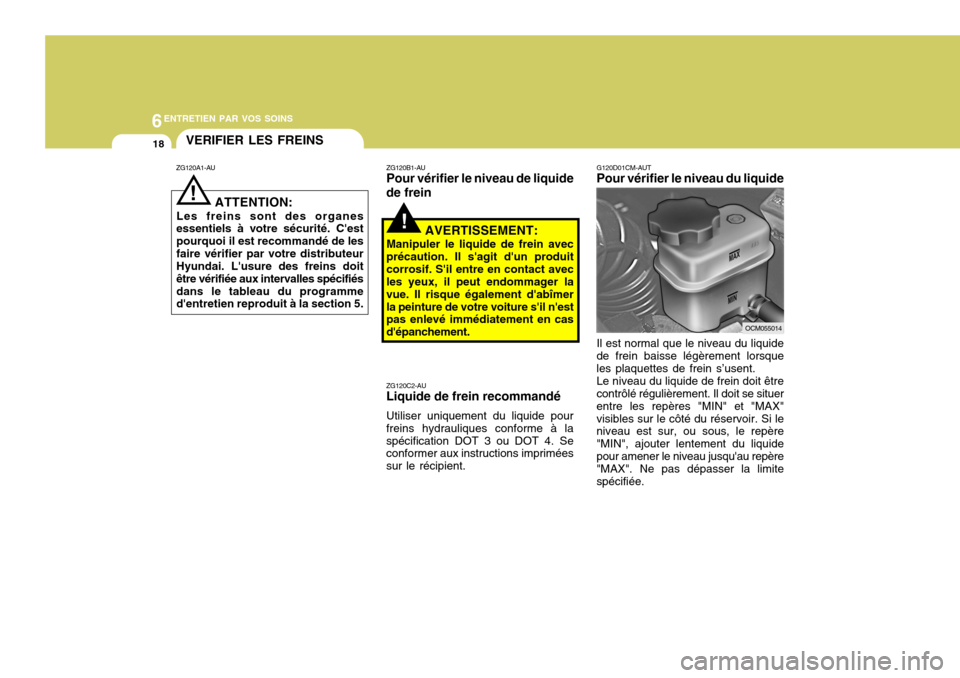

18VERIFIER LES FREINS
ZG120A1-AU
ATTENTION:
Les freins sont des organes essentiels à votre sécurité. C'est pourquoi il est recommandé de lesfaire vérifier par votre distributeur Hyundai. L'usure des freins doit être vérifiée aux intervalles spécifiésdans le tableau du programme d'entretien reproduit à la section 5.
!
ZG120C2-AU Liquide de frein recommandé Utiliser uniquement du liquide pour freins hydrauliques conforme à laspécification DOT 3 ou DOT 4. Se conformer aux instructions imprimées sur le récipient.
!
ZG120B1-AU Pour vérifier le niveau de liquide
de frein
AVERTISSEMENT:
Manipuler le liquide de frein avec précaution. Il s'agit d'un produitcorrosif. S'il entre en contact avec les yeux, il peut endommager la vue. Il risque également d'abîmerla peinture de votre voiture s'il n'est pas enlevé immédiatement en cas d'épanchement.G120D01CM-AUT Pour vérifier le niveau du liquide Il est normal que le niveau du liquide de frein baisse légèrement lorsque les plaquettes de frein s’usent. Le niveau du liquide de frein doit être contrôlé régulièrement. Il doit se situer entre les repères "MIN" et "MAX"visibles sur le côté du réservoir. Si le niveau est sur, ou sous, le repère "MIN", ajouter lentement du liquidepour amener le niveau jusqu'au repère "MAX". Ne pas dépasser la limite spécifiée.
OCM055014

6

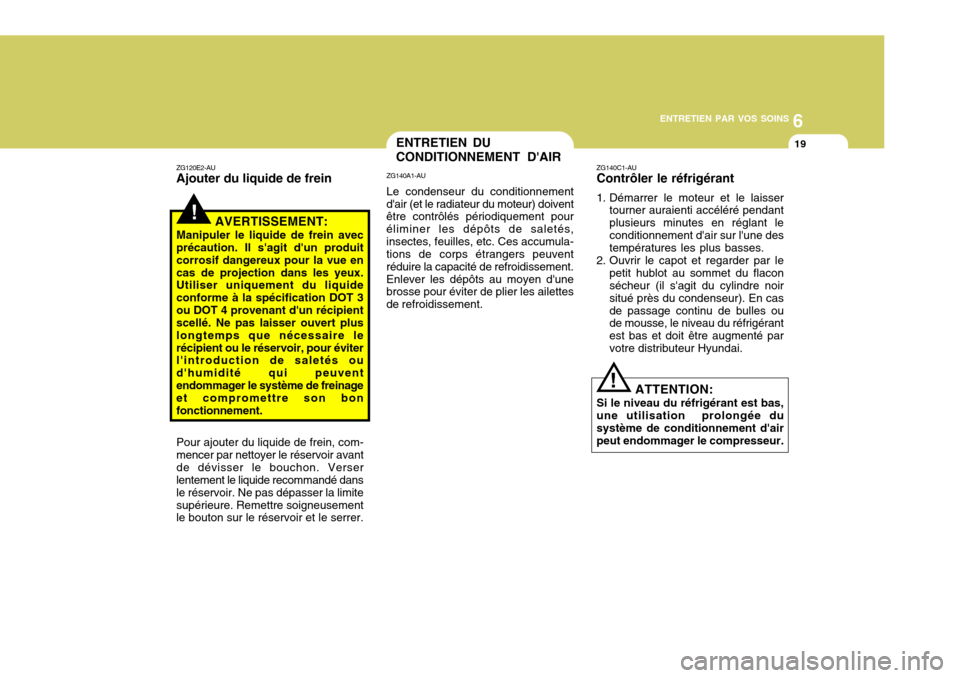

ENTRETIEN PAR VOS SOINS
19
ZG140C1-AU Contrôler le réfrigérant
1. Démarrer le moteur et le laisser tourner auraienti accéléré pendant plusieurs minutes en réglant leconditionnement d'air sur l'une des températures les plus basses.
2. Ouvrir le capot et regarder par le petit hublot au sommet du flaconsécheur (il s'agit du cylindre noir situé près du condenseur). En casde passage continu de bulles ou de mousse, le niveau du réfrigérant est bas et doit être augmenté parvotre distributeur Hyundai.
ATTENTION:
Si le niveau du réfrigérant est bas,une utilisation prolongée dusystème de conditionnement d'air peut endommager le compresseur.
!
ENTRETIEN DU CONDITIONNEMENT D'AIR
ZG140A1-AU Le condenseur du conditionnement
d'air (et le radiateur du moteur) doivent être contrôlés périodiquement pour éliminer les dépôts de saletés,insectes, feuilles, etc. Ces accumula- tions de corps étrangers peuvent réduire la capacité de refroidissement.Enlever les dépôts au moyen d'une brosse pour éviter de plier les ailettes de refroidissement.
!
ZG120E2-AU Ajouter du liquide de frein
AVERTISSEMENT:
Manipuler le liquide de frein avecprécaution. Il s'agit d'un produit corrosif dangereux pour la vue encas de projection dans les yeux. Utiliser uniquement du liquide conforme à la spécification DOT 3ou DOT 4 provenant d'un récipient scellé. Ne pas laisser ouvert plus longtemps que nécessaire lerécipient ou le réservoir, pour éviter l'introduction de saletés ou d'humidité qui peuventendommager le système de freinage et compromettre son bon fonctionnement. Pour ajouter du liquide de frein, com- mencer par nettoyer le réservoir avantde dévisser le bouchon. Verser lentement le liquide recommandé dans le réservoir. Ne pas dépasser la limitesupérieure. Remettre soigneusement le bouton sur le réservoir et le serrer.

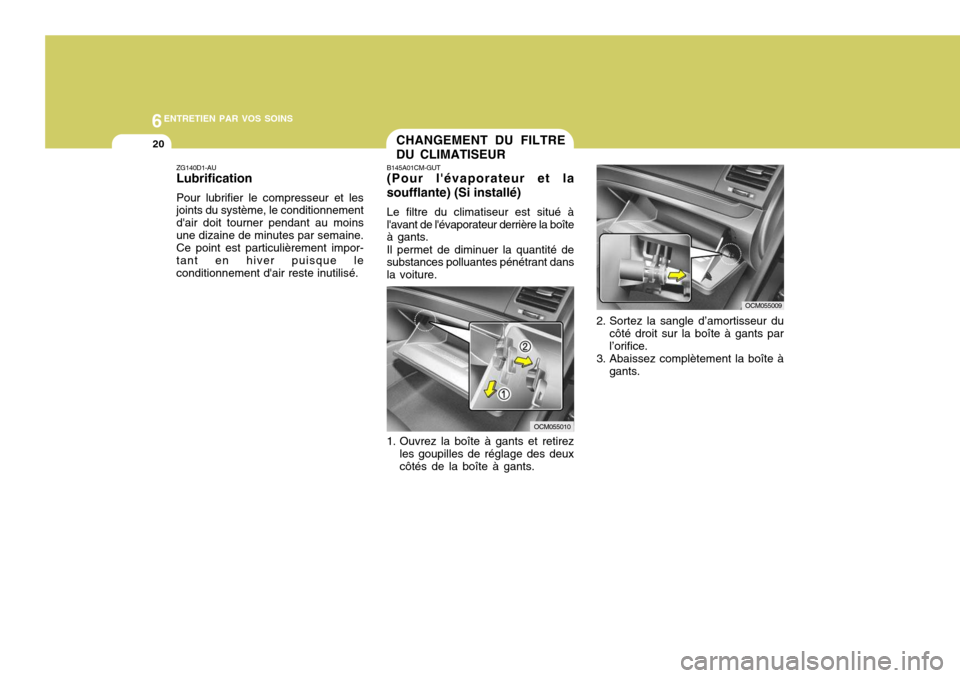

6ENTRETIEN PAR VOS SOINS
20
ZG140D1-AU Lubrification Pour lubrifier le compresseur et les joints du système, le conditionnement d'air doit tourner pendant au moinsune dizaine de minutes par semaine. Ce point est particulièrement impor- tant en hiver puisque leconditionnement d'air reste inutilisé.
OCM055009
CHANGEMENT DU FILTRE DU CLIMATISEUR
B145A01CM-GUT (Pour l'évaporateur et la soufflante) (Si installé) Le filtre du climatiseur est situé à l'avant de l'évaporateur derrière la boîte à gants. Il permet de diminuer la quantité de substances polluantes pénétrant dans la voiture.
1. Ouvrez la boîte à gants et retirez les goupilles de réglage des deuxcôtés de la boîte à gants.
OCM055010 2. Sortez la sangle d’amortisseur du
côté droit sur la boîte à gants par l’orifice.
3. Abaissez complètement la boîte à
gants.

6

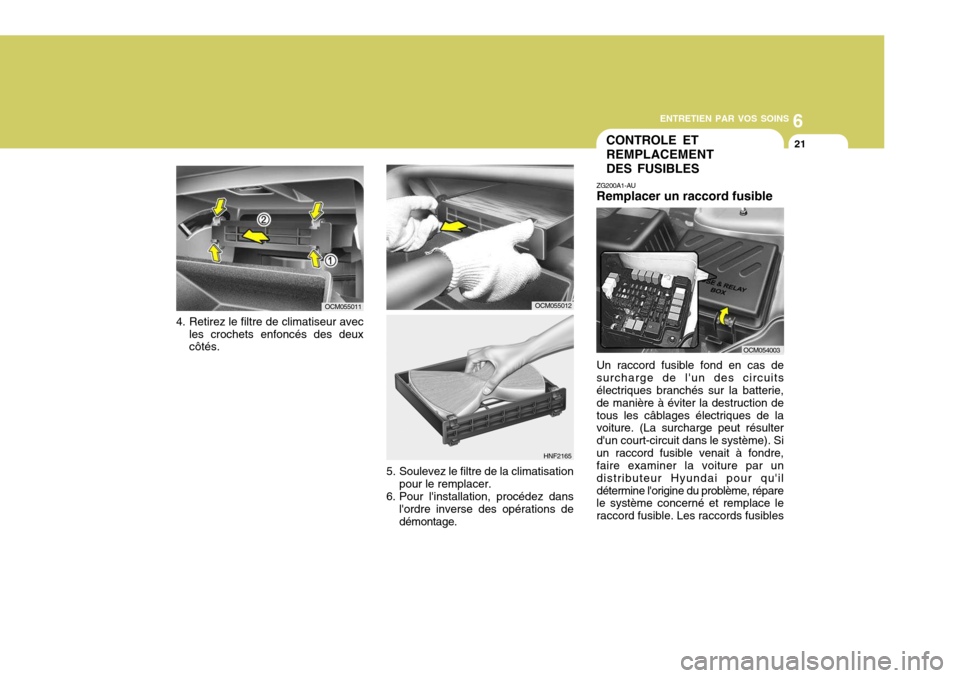

ENTRETIEN PAR VOS SOINS
21CONTROLE ET REMPLACEMENT DES FUSIBLES
ZG200A1-AU Remplacer un raccord fusible Un raccord fusible fond en cas de surcharge de l'un des circuits électriques branchés sur la batterie, de manière à éviter la destruction detous les câblages électriques de la voiture. (La surcharge peut résulter d'un court-circuit dans le système). Siun raccord fusible venait à fondre, faire examiner la voiture par un distributeur Hyundai pour qu'ildétermine l'origine du problème, répare le système concerné et remplace le raccord fusible. Les raccords fusibles OCM054003
OCM055011
4. Retirez le filtre de climatiseur avec les crochets enfoncés des deux côtés.OCM055012
HNF2165
5. Soulevez le filtre de la climatisation pour le remplacer.
6. Pour l'installation, procédez dans l'ordre inverse des opérations de démontage.
