Hyundai Santa Fe 2009 Manuel du propriétaire (in French)

1

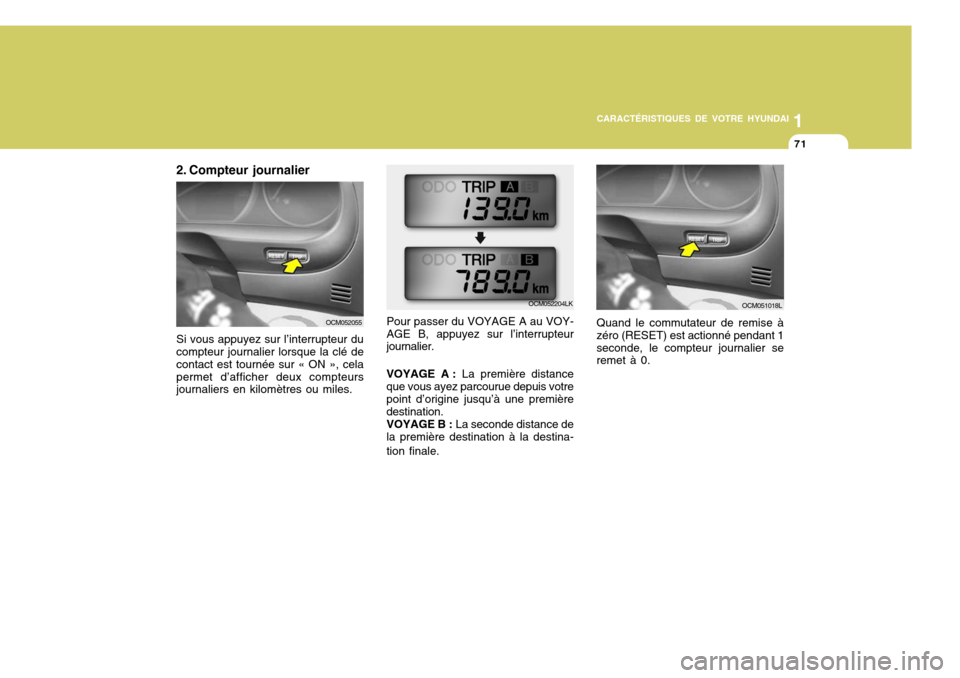

CARACTÉRISTIQUES DE VOTRE HYUNDAI
71
OCM052204LK
Pour passer du VOYAGE A au VOY- AGE B, appuyez sur l’interrupteur journalier.
VOYAGE A : La première distance
que vous ayez parcourue depuis votre point d’origine jusqu’à une première destination. VOYAGE B : La seconde distance de
la première destination à la destina- tion finale.
2. Compteur journalier
OCM052055
Si vous appuyez sur l’interrupteur du compteur journalier lorsque la clé de contact est tournée sur « ON », celapermet d’afficher deux compteurs journaliers en kilomètres ou miles.
OCM051018L
Quand le commutateur de remise à zéro (RESET) est actionné pendant 1seconde, le compteur journalier se remet à 0.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
72ORDINATEUR JOURNALIER
B400B02CM-GUT (Si installé) L’ordinateur de route est un dispositif
d’information du conducteur commandé par micro-ordinateur qui, sur l’écran LCD, fournit à ce dernier des informations sur la conduite. OCM051017L
L'actionnement du commutateur TRIPpermet de changer comme suit l'affichage;
Commutateur TRIP
OCM051018LOCM052055
Appuyez sur le commutateur RESET pendant plus de 1 seconde pour initialiser l'information affichée comme par exemple, le compteur journalier,la vitesse moyenne, la consommation de carburant moyenne et le temps de conduite.
Commutateur RESET (Remise à zéro)
COMPTEUR JOURNALIER
DISTANCE JUSQU'À CE QUE LE RÉSERVOIR SOIT VIDE
CONSOMMATION MOYENNE DE CARBURANT
CONSOMMATION INSTANTANÉE
DE CARBURANT (Si installé)
TEMPERATURE EXTERIEURE
(Si installé)

1

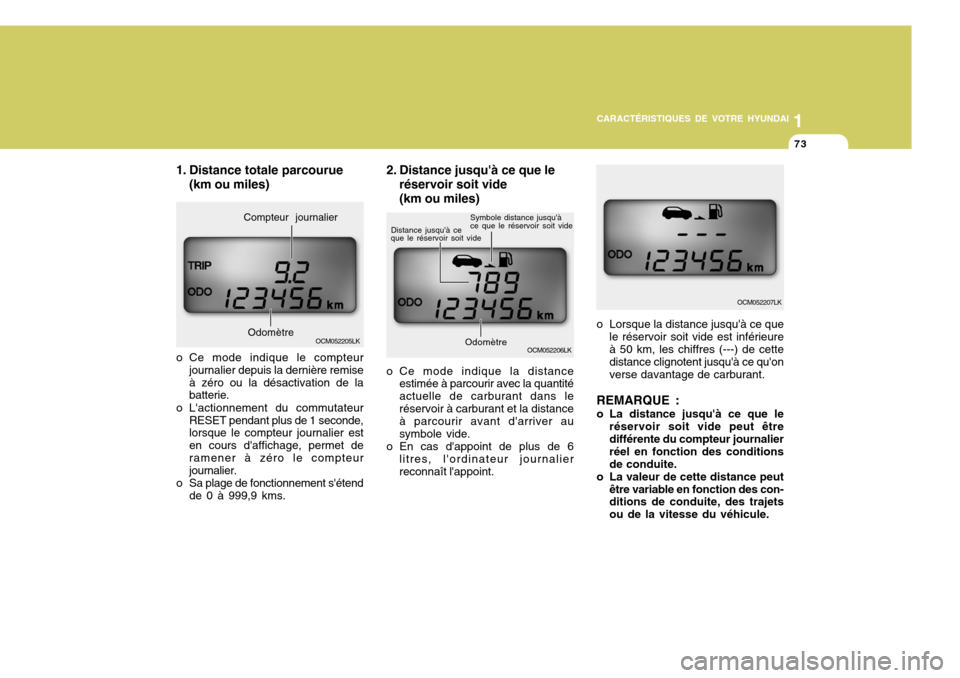

CARACTÉRISTIQUES DE VOTRE HYUNDAI
73
OCM052206LK
2. Distance jusqu'à ce que le
réservoir soit vide (km ou miles)
o Ce mode indique la distance estimée à parcourir avec la quantité actuelle de carburant dans leréservoir à carburant et la distance à parcourir avant d'arriver au symbole vide.
o En cas d'appoint de plus de 6
litres, l'ordinateur journalierreconnaît l'appoint.
Distance jusqu'à ce
que le réservoir soit vide
OdomètreSymbole distance jusqu'à ce que le réservoir soit vide
OCM052205LK
Odomètre
Compteur journalier
1. Distance totale parcourue
(km ou miles)
o Ce mode indique le compteur journalier depuis la dernière remise à zéro ou la désactivation de la batterie.
o L'actionnement du commutateur RESET pendant plus de 1 seconde,lorsque le compteur journalier est en cours d'affichage, permet deramener à zéro le compteur journalier.
o Sa plage de fonctionnement s'étend de 0 à 999,9 kms.
OCM052207LK
o Lorsque la distance jusqu'à ce que le réservoir soit vide est inférieure à 50 km, les chiffres (---) de cette distance clignotent jusqu'à ce qu'onverse davantage de carburant.
REMARQUE :
o La distance jusqu'à ce que le réservoir soit vide peut être différente du compteur journalier réel en fonction des conditionsde conduite.
o La valeur de cette distance peut être variable en fonction des con- ditions de conduite, des trajets ou de la vitesse du véhicule.

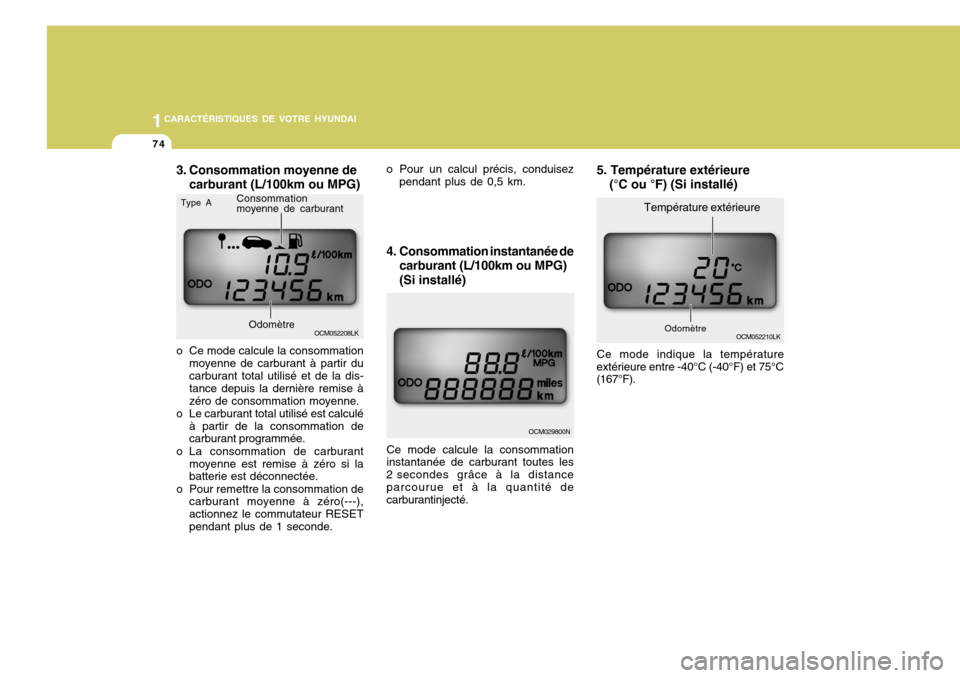

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
74
OCM052208LK
Consommation moyenne de carburant
Odomètre
3. Consommation moyenne de
carburant (L/100km ou MPG)
Type A
o Ce mode calcule la consommation moyenne de carburant à partir du carburant total utilisé et de la dis- tance depuis la dernière remise àzéro de consommation moyenne.
o Le carburant total utilisé est calculé
à partir de la consommation de carburant programmée.
o La consommation de carburant moyenne est remise à zéro si labatterie est déconnectée.
o Pour remettre la consommation de carburant moyenne à zéro(---), actionnez le commutateur RESETpendant plus de 1 seconde. 4. Consommation instantanée de
carburant (L/100km ou MPG) (Si installé)
Ce mode calcule la consommation instantanée de carburant toutes les
2 secondes grâce à la distanceparcourue et à la quantité de carburantinjecté.
o Pour un calcul précis, conduisez
pendant plus de 0,5 km.
5. Température extérieure
(°C ou °F) (Si installé)
Température extérieure
Ce mode indique la température
extérieure entre -40°C (-40°F) et 75°C (167°F). OCM052210LK
Odomètre
OCM029800N

1

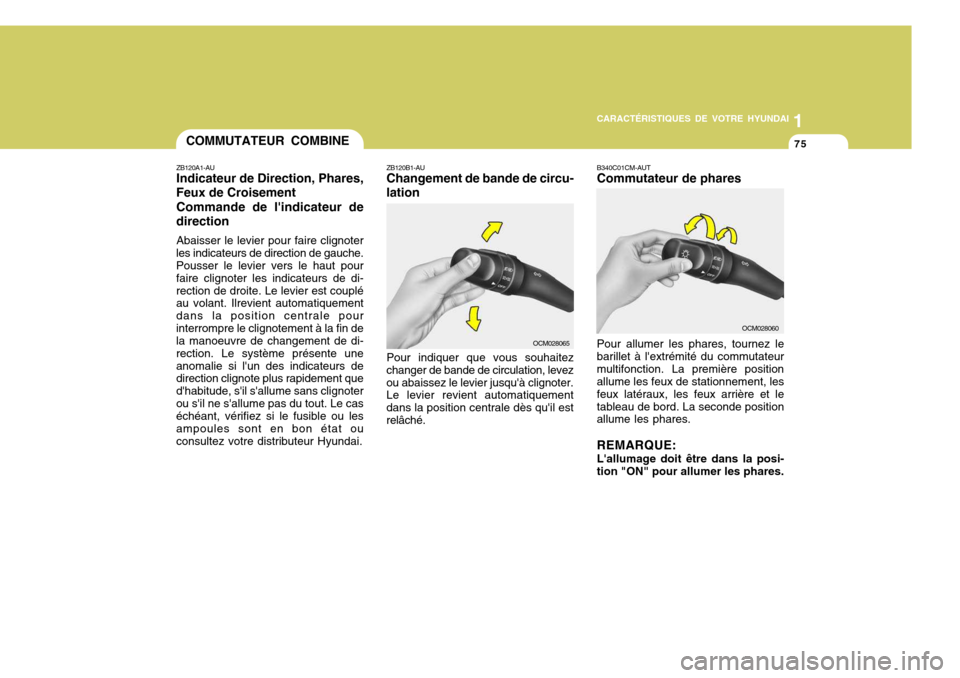

CARACTÉRISTIQUES DE VOTRE HYUNDAI
75
ZB120B1-AU Changement de bande de circu-
lation
Pour indiquer que vous souhaitez
changer de bande de circulation, levez ou abaissez le levier jusqu'à clignoter. Le levier revient automatiquement dans la position centrale dès qu'il estrelâché. B340C01CM-AUT Commutateur de phares Pour allumer les phares, tournez le barillet à l'extrémité du commutateurmultifonction. La première position allume les feux de stationnement, les feux latéraux, les feux arrière et letableau de bord. La seconde position allume les phares. REMARQUE: L'allumage doit être dans la posi- tion "ON" pour allumer les phares.
OCM028060
OCM028065
COMMUTATEUR COMBINE
ZB120A1-AU Indicateur de Direction, Phares,
Feux de Croisement
Commande de l'indicateur de
direction
Abaisser le levier pour faire clignoter
les indicateurs de direction de gauche.Pousser le levier vers le haut pour faire clignoter les indicateurs de di-rection de droite. Le levier est couplé au volant. Ilrevient automatiquement dans la position centrale pourinterrompre le clignotement à la fin de la manoeuvre de changement de di- rection. Le système présente uneanomalie si l'un des indicateurs de direction clignote plus rapidement que d'habitude, s'il s'allume sans clignoterou s'il ne s'allume pas du tout. Le cas échéant, vérifiez si le fusible ou les ampoules sont en bon état ouconsultez votre distributeur Hyundai.

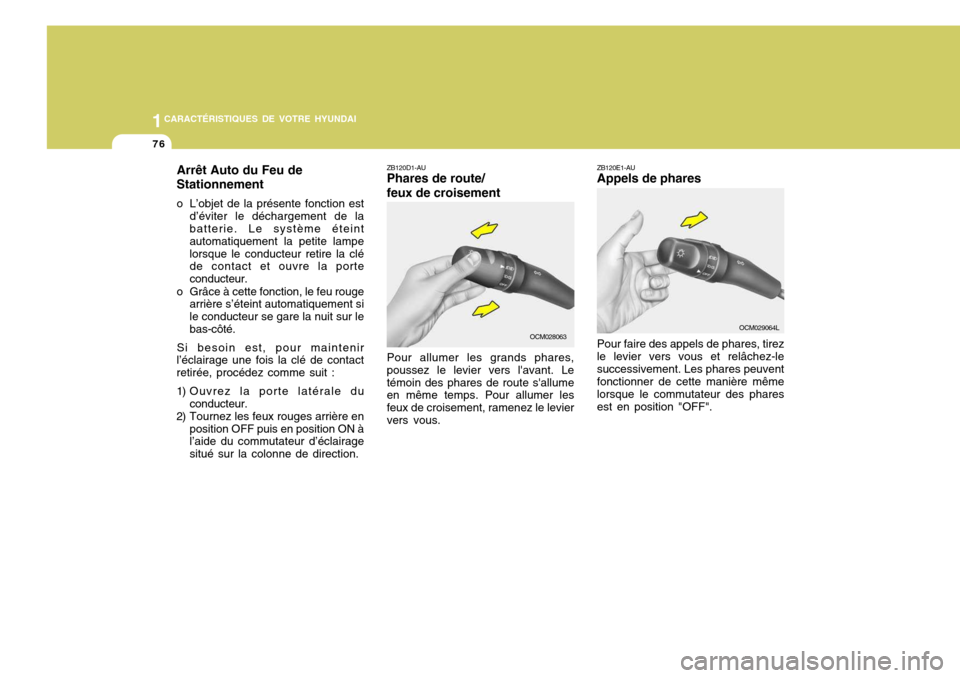

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
76
Arrêt Auto du Feu de
Stationnement
o L’objet de la présente fonction est d’éviter le déchargement de la batterie. Le système éteint automatiquement la petite lampelorsque le conducteur retire la clé de contact et ouvre la porte conducteur.
o Grâce à cette fonction, le feu rouge arrière s’éteint automatiquement sile conducteur se gare la nuit sur lebas-côté.
Si besoin est, pour maintenir
l’éclairage une fois la clé de contactretirée, procédez comme suit :
1) Ouvrez la porte latérale du
conducteur.
2) Tournez les feux rouges arrière en position OFF puis en position ON à l’aide du commutateur d’éclairage situé sur la colonne de direction. ZB120E1-AU Appels de phares Pour faire des appels de phares, tirez le levier vers vous et relâchez-lesuccessivement. Les phares peuvent fonctionner de cette manière même lorsque le commutateur des pharesest en position "OFF".
ZB120D1-AU Phares de route/ feux de croisement Pour allumer les grands phares, poussez le levier vers l'avant. Letémoin des phares de route s'allume en même temps. Pour allumer les feux de croisement, ramenez le leviervers vous.
OCM028063OCM029064L

1

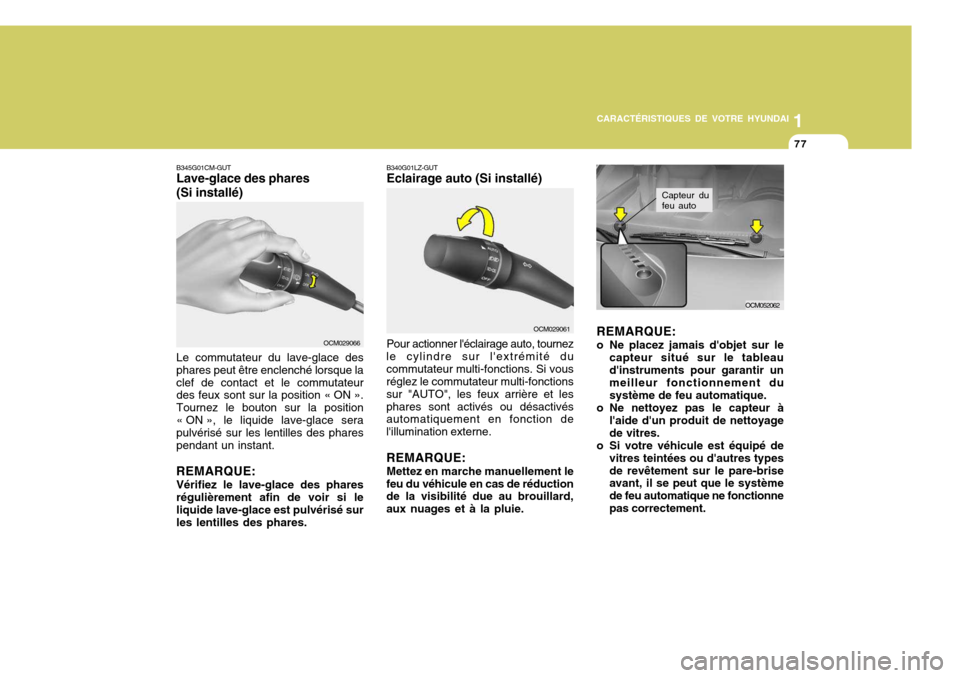

CARACTÉRISTIQUES DE VOTRE HYUNDAI
77
OCM052062
REMARQUE:
o Ne placez jamais d'objet sur le
capteur situé sur le tableau d'instruments pour garantir un meilleur fonctionnement du système de feu automatique.
o Ne nettoyez pas le capteur à l'aide d'un produit de nettoyagede vitres.
o Si votre véhicule est équipé de
vitres teintées ou d'autres typesde revêtement sur le pare-brise avant, il se peut que le système de feu automatique ne fonctionnepas correctement.
Capteur du feu auto
B340G01LZ-GUT Eclairage auto (Si installé) Pour actionner l'éclairage auto, tournez
le cylindre sur l'extrémité du commutateur multi-fonctions. Si vous réglez le commutateur multi-fonctions sur "AUTO", les feux arrière et lesphares sont activés ou désactivés automatiquement en fonction de l'illumination externe. REMARQUE:
Mettez en marche manuellement le
feu du véhicule en cas de réduction de la visibilité due au brouillard, aux nuages et à la pluie.
OCM029061
B345G01CM-GUT Lave-glace des phares (Si installé)
OCM029066
Le commutateur du lave-glace des phares peut être enclenché lorsque laclef de contact et le commutateur
des feux sont sur la position « ON ». Tournez le bouton sur la position
« ON », le liquide lave-glace sera pulvérisé sur les lentilles des phares pendant un instant.
REMARQUE: Vérifiez le lave-glace des pharesrégulièrement afin de voir si leliquide lave-glace est pulvérisé sur les lentilles des phares.

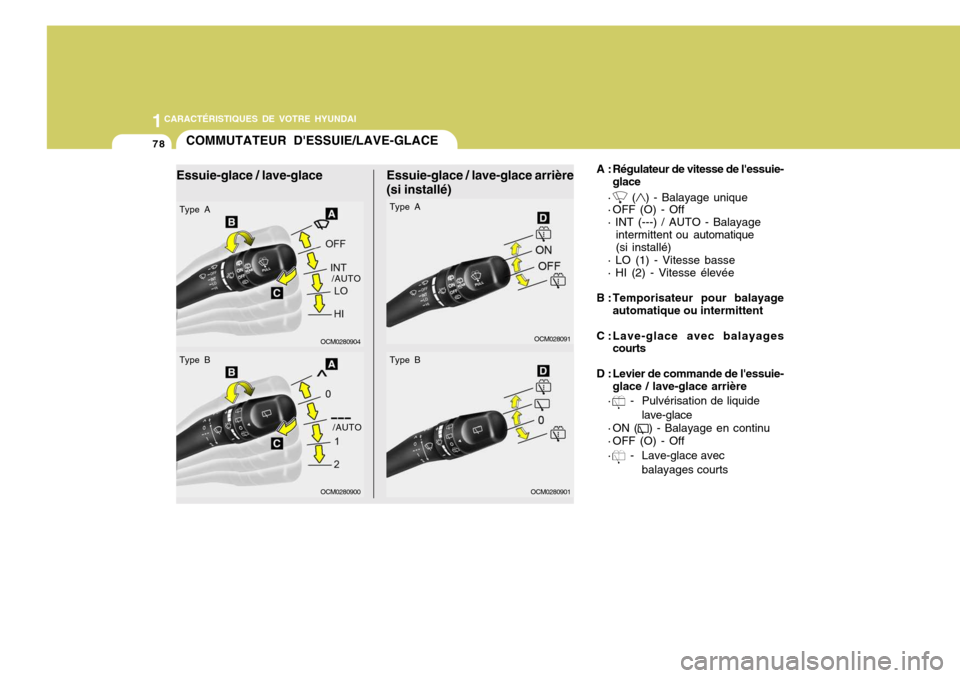

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
78COMMUTATEUR D'ESSUIE/LAVE-GLACE
Essuie-glace / lave-glace Essuie-glace / lave-glace arrière (si installé)
OCM0280904
Type AOCM028091
Type A
OCM0280900
Type B A : Régulateur de vitesse de l'essuie-
glace
·
() - Balayage unique
· OFF (O) - Off · INT (---) / AUTO - Balayage
intermittent ou automatique
(si installé)
· LO (1) - Vitesse basse· HI (2) - Vitesse élevée
B : Temporisateur pour balayage automatique ou intermittent
C :Lave-glace avec balayages courts
D : Levier de commande de l'essuie- glace / lave-glace arrière
·
- Pulvérisation de liquide lave-glace
· ON (
) - Balayage en continu
· OFF (O) - Off ·
- Lave-glace avec
balayages courts
OCM0280901
Type B
/AUTO
/AUTO

1

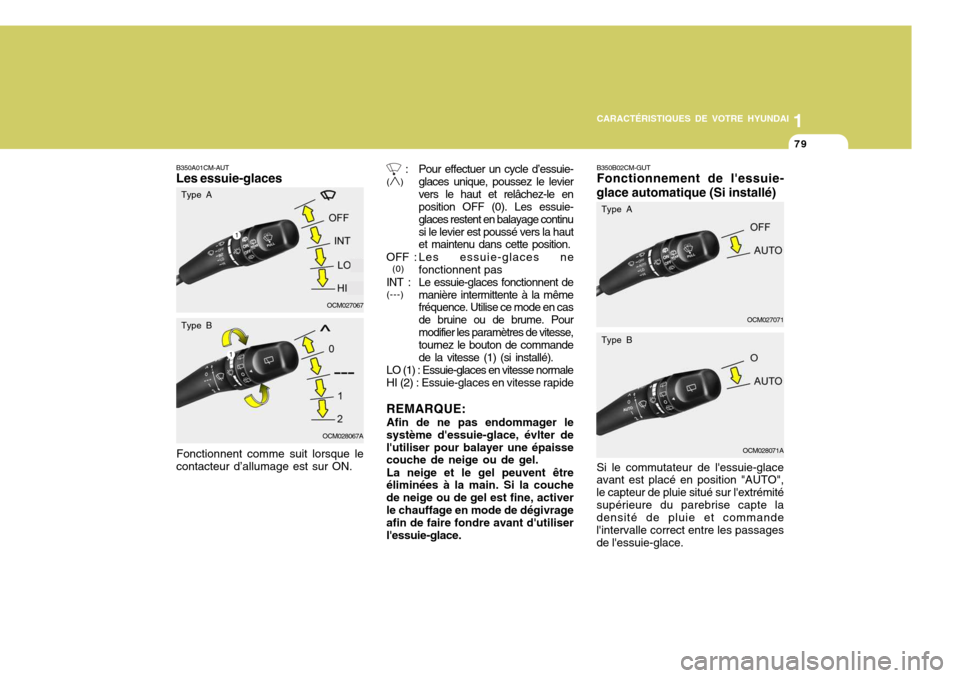

CARACTÉRISTIQUES DE VOTRE HYUNDAI
79
B350B02CM-GUT Fonctionnement de l'essuie-
glace automatique (Si installé)
B350A01CM-AUTLes essuie-glaces
Fonctionnent comme suit lorsque lecontacteur d’allumage est sur ON. OCM027067
Type A
1
: Pour effectuer un cycle d’essuie-
glaces unique, poussez le levier vers le haut et relâchez-le en position OFF (0). Les essuie- glaces restent en balayage continusi le levier est poussé vers la haut et maintenu dans cette position.
OFF : Les essuie-glaces ne fonctionnent pas
INT : Le essuie-glaces fonctionnent de manière intermittente à la même fréquence. Utilise ce mode en cas de bruine ou de brume. Pourmodifier les paramètres de vitesse, tournez le bouton de commande de la vitesse (1) (si installé).
LO (1) : Essuie-glaces en vitesse normaleHI (2) : Essuie-glaces en vitesse rapide
REMARQUE: Afin de ne pas endommager le
système d'essuie-glace, évlter del'utiliser pour balayer une épaisse couche de neige ou de gel.
La neige et le gel peuvent être
éliminées à la main. Si la couche de neige ou de gel est fine, activerle chauffage en mode de dégivrage afin de faire fondre avant d'utiliser l'essuie-glace. (
)
(0)
(---)
Si le commutateur de l'essuie-glace avant est placé en position "AUTO", le capteur de pluie situé sur l'extrémitésupérieure du parebrise capte la densité de pluie et commande l'intervalle correct entre les passagesde l'essuie-glace.
OCM028067A
Type B
1
OCM027071
Type A
OCM028071A
Type B

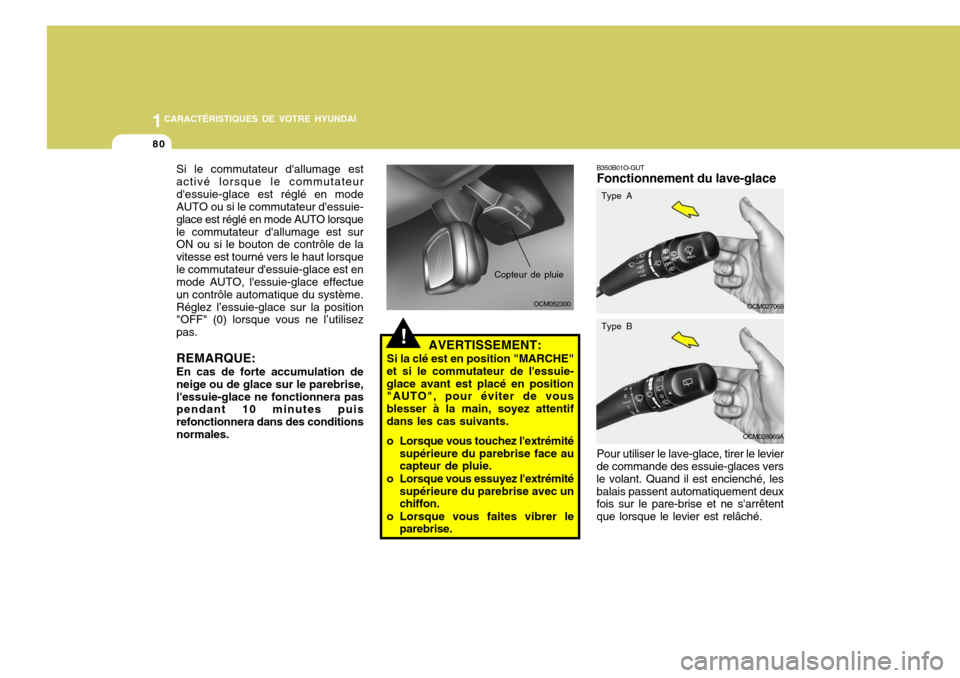

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
80
!AVERTISSEMENT:
Si la clé est en position "MARCHE"
et si le commutateur de l'essuie- glace avant est placé en position "AUTO", pour éviter de vous blesser à la main, soyez attentifdans les cas suivants.
o Lorsque vous touchez l'extrémité
supérieure du parebrise face au capteur de pluie.
o Lorsque vous essuyez l'extrémité supérieure du parebrise avec unchiffon.
o Lorsque vous faites vibrer le parebrise.
OCM052300
Copteur de pluie B350B01O-GUT Fonctionnement du lave-glace Pour utiliser le lave-glace, tirer le levier
de commande des essuie-glaces vers le volant. Quand il est encienché, lesbalais passent automatiquement deux fois sur le pare-brise et ne s'arrêtent que lorsque le levier est relâché.
Si le commutateur d'allumage est activé lorsque le commutateurd'essuie-glace est réglé en mode AUTO ou si le commutateur d'essuie- glace est réglé en mode AUTO lorsquele commutateur d'allumage est sur ON ou si le bouton de contrôle de la vitesse est tourné vers le haut lorsquele commutateur d'essuie-glace est en mode AUTO, l'essuie-glace effectue un contrôle automatique du système.Réglez l’essuie-glace sur la position "OFF" (0) lorsque vous ne l’utilisez pas. REMARQUE: En cas de forte accumulation de neige ou de glace sur le parebrise,l'essuie-glace ne fonctionnera pas pendant 10 minutes puis refonctionnera dans des conditionsnormales.
OCM028069A
Type B
OCM027069
Type A
