Hyundai Santa Fe 2010 Manuel du propriétaire (in French)

333
Système de sécurité de votre véhicule
(suite)

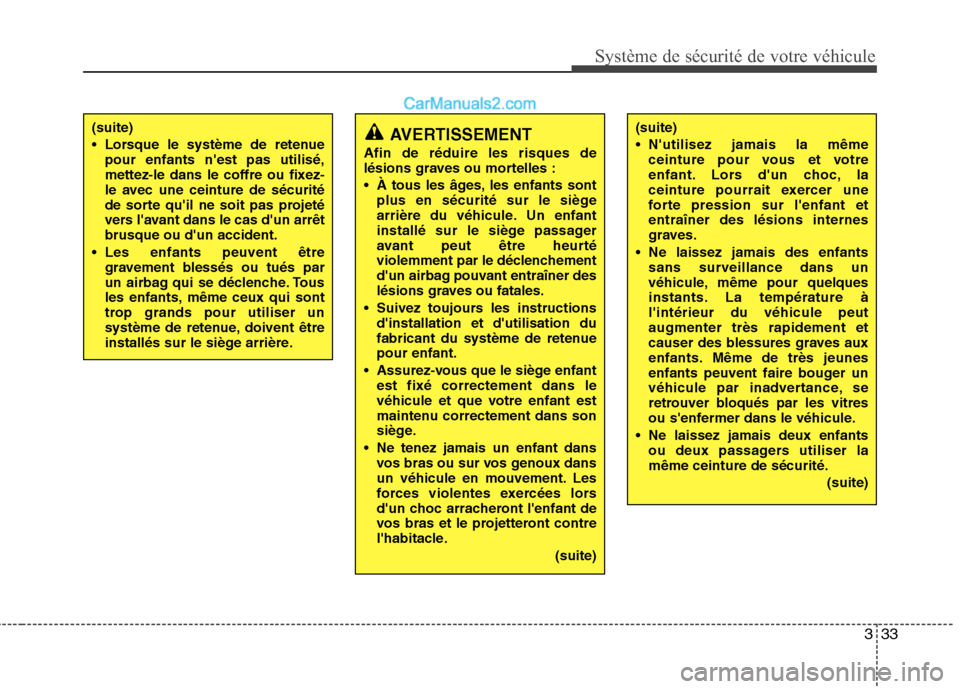

Lorsque le système de retenuepour enfants n'est pas utilisé,
mettez-le dans le coffre ou fixez-
le avec une ceinture de sécurité
de sorte qu'il ne soit pas projeté
vers l'avant dans le cas d'un arrêtbrusque ou d'un accident.
Les enfants peuvent être gravement blessés ou tués par
un airbag qui se déclenche. Tous
les enfants, même ceux qui sont
trop grands pour utiliser un
système de retenue, doivent être
installés sur le siège arrière.AVERTISSEMENT
Afin de réduire les risques de
lésions graves ou mortelles :
À tous les âges, les enfants sont plus en sécurité sur le siège
arrière du véhicule. Un enfant
installé sur le siège passager
avant peut être heurté
violemment par le déclenchement
d'un airbag pouvant entraîner des
lésions graves ou fatales.
Suivez toujours les instructions d'installation et d'utilisation du
fabricant du système de retenuepour enfant.
Assurez-vous que le siège enfant est fixé correctement dans le
véhicule et que votre enfant est
maintenu correctement dans son
siège.
Ne tenez jamais un enfant dans vos bras ou sur vos genoux dans
un véhicule en mouvement. Les
forces violentes exercées lors
d'un choc arracheront l'enfant de
vos bras et le projetteront contre
l'habitacle.
(suite)(suite)
N'utilisez jamais la mêmeceinture pour vous et votre
enfant. Lors d'un choc, la
ceinture pourrait exercer une
forte pression sur l'enfant etentraîner des lésions internes
graves.
Ne laissez jamais des enfants sans surveillance dans un
véhicule, même pour quelques
instants. La température àl'intérieur du véhicule peutaugmenter très rapidement et
causer des blessures graves aux
enfants. Même de très jeunes
enfants peuvent faire bouger un
véhicule par inadvertance, se
retrouver bloqués par les vitres
ou s'enfermer dans le véhicule.
Ne laissez jamais deux enfants ou deux passagers utiliser lamême ceinture de sécurité.
(suite)

Système de sécurité de votre véhicule
34
3

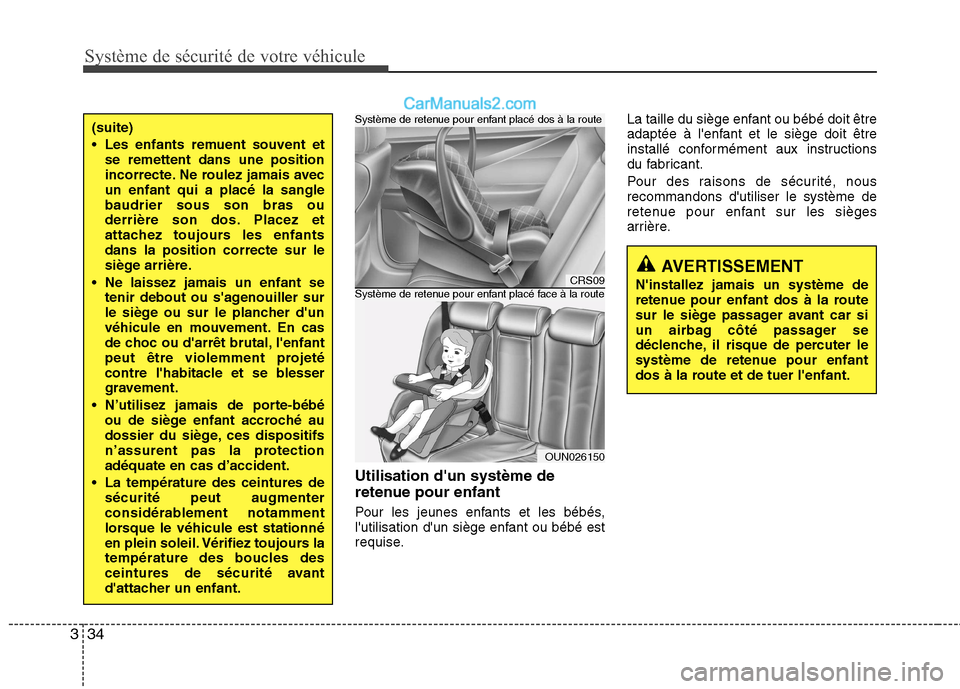

Utilisation d'un système de
retenue pour enfant
Pour les jeunes enfants et les bébés,
l'utilisation d'un siège enfant ou bébé est
requise. La taille du siège enfant ou bébé doit être
adaptée à l'enfant et le siège doit être
installé conformément aux instructions
du fabricant.
Pour des raisons de sécurité, nous recommandons d'utiliser le système de
retenue pour enfant sur les sièges
arrière.
(suite)
Les enfants remuent souvent et
se remettent dans une position
incorrecte. Ne roulez jamais avecun enfant qui a placé la sanglebaudrier sous son bras ou
derrière son dos. Placez et
attachez toujours les enfantsdans la position correcte sur le
siège arrière.
Ne laissez jamais un enfant se tenir debout ou s'agenouiller sur
le siège ou sur le plancher d'un
véhicule en mouvement. En cas
de choc ou d'arrêt brutal, l'enfant
peut être violemment projeté
contre l'habitacle et se blesser
gravement.
N’utilisez jamais de porte-bébé ou de siège enfant accroché au
dossier du siège, ces dispositifs
n’assurent pas la protectionadéquate en cas d’accident.
La température des ceintures de sécurité peut augmenter
considérablement notamment
lorsque le véhicule est stationné
en plein soleil. Vérifiez toujours la
température des boucles des
ceintures de sécurité avant
d'attacher un enfant.
AVERTISSEMENT
N'installez jamais un système de
retenue pour enfant dos à la route
sur le siège passager avant car si
un airbag côté passager se
déclenche, il risque de percuter le
système de retenue pour enfant
dos à la route et de tuer l'enfant.CRS09
OUN026150
Système de retenue pour enfant placé face à la route
Système de retenue pour enfant placé dos à la route

335
Système de sécurité de votre véhicule

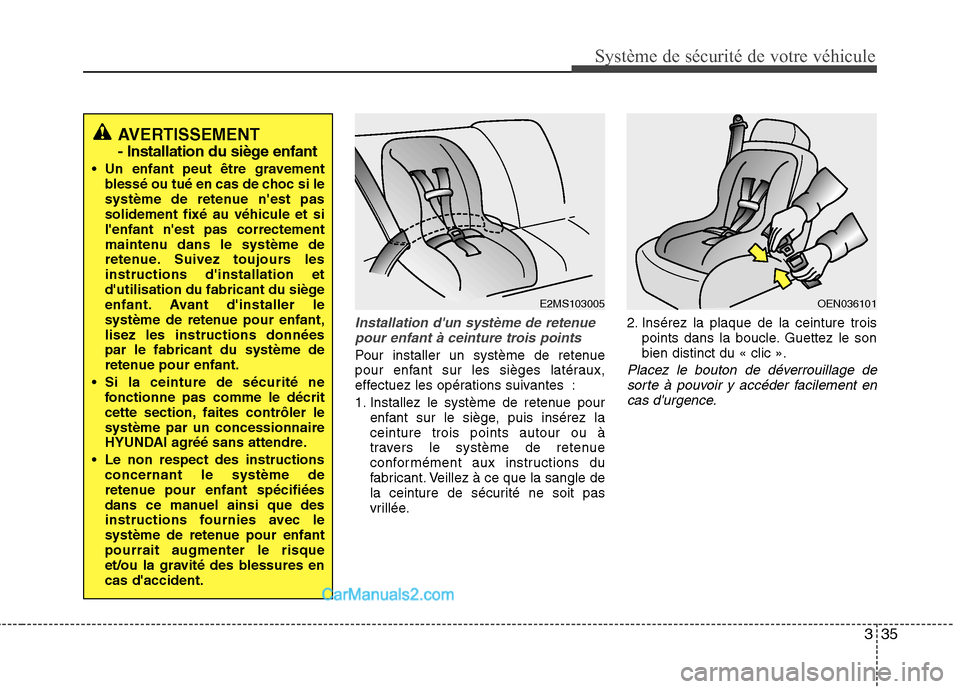

Installation d'un système de retenuepour enfant à ceinture trois points
Pour installer un système de retenue
pour enfant sur les sièges latéraux,
effectuez les opérations suivantes :
1. Installez le système de retenue pour enfant sur le siège, puis insérez la ceinture trois points autour ou à
travers le système de retenue
conformément aux instructions du
fabricant. Veillez à ce que la sangle de
la ceinture de sécurité ne soit pas
vrillée. 2. Insérez la plaque de la ceinture trois
points dans la boucle. Guettez le sonbien distinct du « clic ».Placez le bouton de déverrouillage de
sorte à pouvoir y accéder facilement en
cas d'urgence.
AVERTISSEMENT
- Installation du siège enfant
Un enfant peut être gravement blessé ou tué en cas de choc si le
système de retenue n'est passolidement fixé au véhicule et sil'enfant n'est pas correctement
maintenu dans le système de
retenue. Suivez toujours lesinstructions d'installation et
d'utilisation du fabricant du siège
enfant. Avant d'installer le
système de retenue pour enfant,lisez les instructions donnéespar le fabricant du système de
retenue pour enfant.
Si la ceinture de sécurité ne fonctionne pas comme le décrit
cette section, faites contrôler lesystème par un concessionnaire
HYUNDAI agréé sans attendre.
Le non respect des instructions concernant le système de
retenue pour enfant spécifiées
dans ce manuel ainsi que des
instructions fournies avec le
système de retenue pour enfantpourrait augmenter le risque
et/ou la gravité des blessures encas d'accident.
OEN036101E2MS103005

Système de sécurité de votre véhicule
36
3

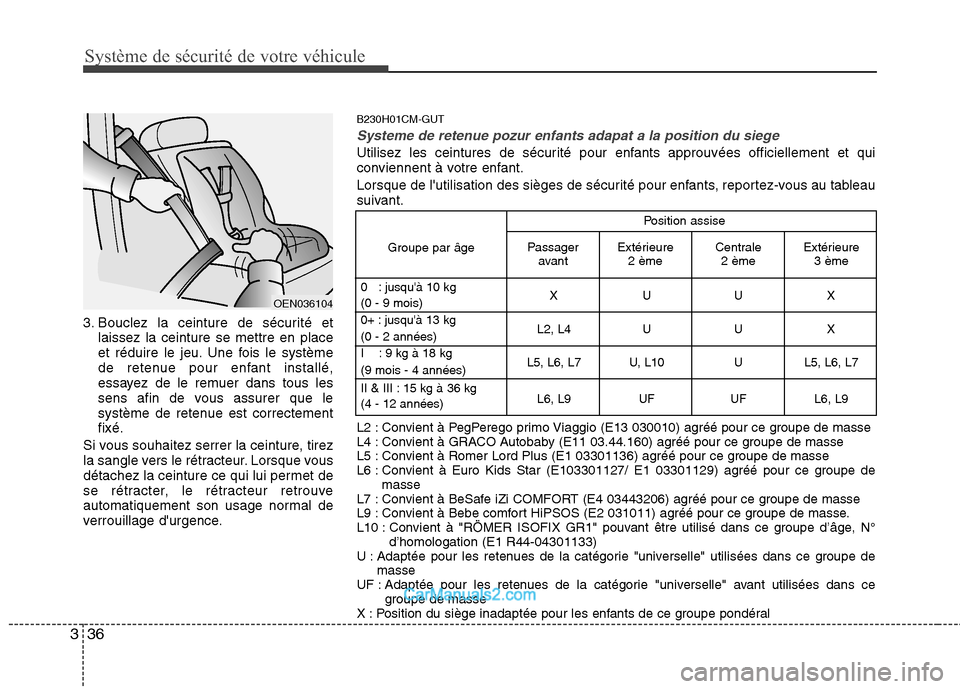

3. Bouclez la ceinture de sécurité et
laissez la ceinture se mettre en place
et réduire le jeu. Une fois le système
de retenue pour enfant installé,
essayez de le remuer dans tous les
sens afin de vous assurer que le
système de retenue est correctementfixé.
Si vous souhaitez serrer la ceinture, tirez
la sangle vers le rétracteur. Lorsque vous
détachez la ceinture ce qui lui permet de
se rétracter, le rétracteur retrouve
automatiquement son usage normal de
verrouillage d'urgence.
OEN036104 B230H01CM-GUT
Systeme de retenue pozur enfants adapat a la position du siege
Utilisez les ceintures de sécurité pour enfants approuvées officiellement et qui
conviennent à votre enfant.
Lorsque de l'utilisation des sièges de sécurité pour enfants, reportez-vous au tableau
suivant.
Position assise
Groupe par âge
0 : jusqu'à 10 kg XUUX
(0 - 9 mois)
0+ : jusqu'à 13 kg
L2, L4 U U X
(0 - 2 années)
I : 9 kg à 18 kg
L5, L6, L7 U, L10 U L5, L6, L7
(9 mois - 4 années)
II & III : 15 kg à 36 kg (4 - 12 années) L6, L9 UF UF L6, L9
Passager
avant Extérieure
2 ème Centrale
2 ème Extérieure
3 ème
L2 : Convient à PegPerego primo Viaggio (E13 030010) agréé pour ce groupe de masse
L4 : Convient à GRACO Autobaby (E11 03.44.160) agréé pour ce groupe de masse
L5 : Convient à Romer Lord Plus (E1 03301136) agréé pour ce groupe de masse
L6 : Convient à Euro Kids Star (E103301127/ E1 03301129) agréé pour ce groupe de
masse
L7 : Convient à BeSafe iZi COMFORT (E4 03443206) agréé pour ce groupe de masse
L9 : Convient à Bebe comfort HiPSOS (E2 031011) agréé pour ce groupe de masse.
L10 : Convient à "RÖMER ISOFIX GR1" pouvant être utilisé dans ce groupe d’âge, N°
d’homologation (E1 R44-04301133)
U : Adaptée pour les retenues de la catégorie "universelle" utilisées dans ce groupe de masse
UF : Adaptée pour les retenues de la catégorie "universelle" avant utilisées dans ce groupe de masse
X : Position du siège inadaptée pour les enfants de ce groupe pondéral

337
Système de sécurité de votre véhicule

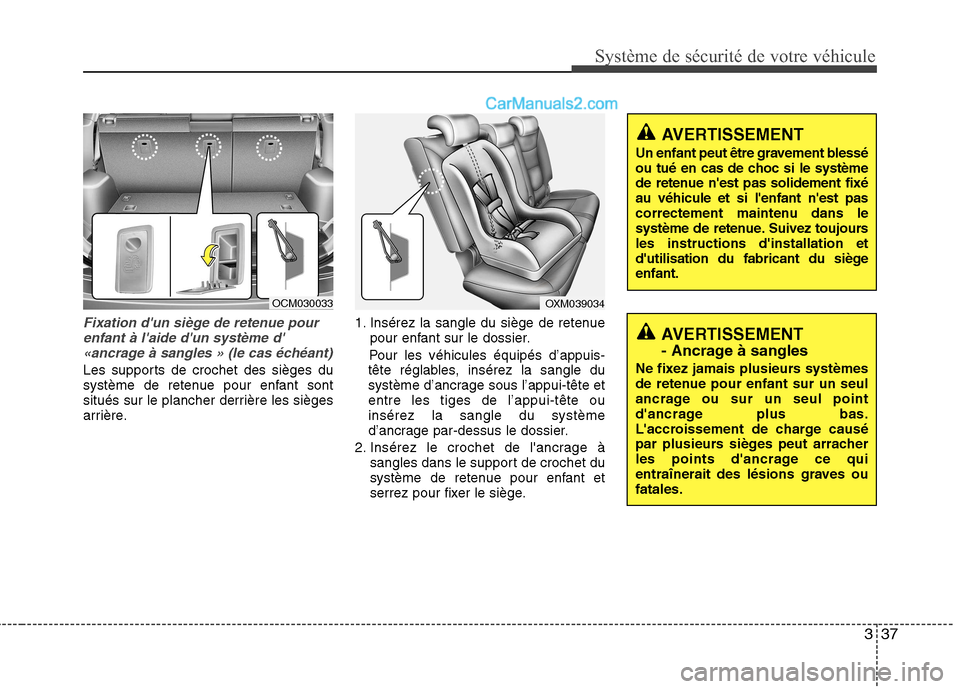

Fixation d'un siège de retenue pourenfant à l'aide d'un système d'«ancrage à sangles » (le cas échéant)
Les supports de crochet des sièges du
système de retenue pour enfant sont
situés sur le plancher derrière les sièges
arrière. 1. Insérez la sangle du siège de retenue
pour enfant sur le dossier.
Pour les véhicules équipés d’appuis-
tête réglables, insérez la sangle du
système d’ancrage sous l’appui-tête etentre les tiges de l’appui-tête ouinsérez la sangle du système
d’ancrage par-dessus le dossier.
2. Insérez le crochet de l'ancrage à sangles dans le support de crochet du
système de retenue pour enfant et
serrez pour fixer le siège.
OCM030033OXM039034
AVERTISSEMENT
Un enfant peut être gravement blessé
ou tué en cas de choc si le système
de retenue n'est pas solidement fixéau véhicule et si l'enfant n'est pas
correctement maintenu dans le
système de retenue. Suivez toujoursles instructions d'installation et
d'utilisation du fabricant du siègeenfant.
AVERTISSEMENT
- Ancrage à sangles
Ne fixez jamais plusieurs systèmes
de retenue pour enfant sur un seul
ancrage ou sur un seul point
d'ancrage plus bas.
L'accroissement de charge causé
par plusieurs sièges peut arracher
les points d'ancrage ce qui
entraînerait des lésions graves oufatales.

Système de sécurité de votre véhicule
38
3

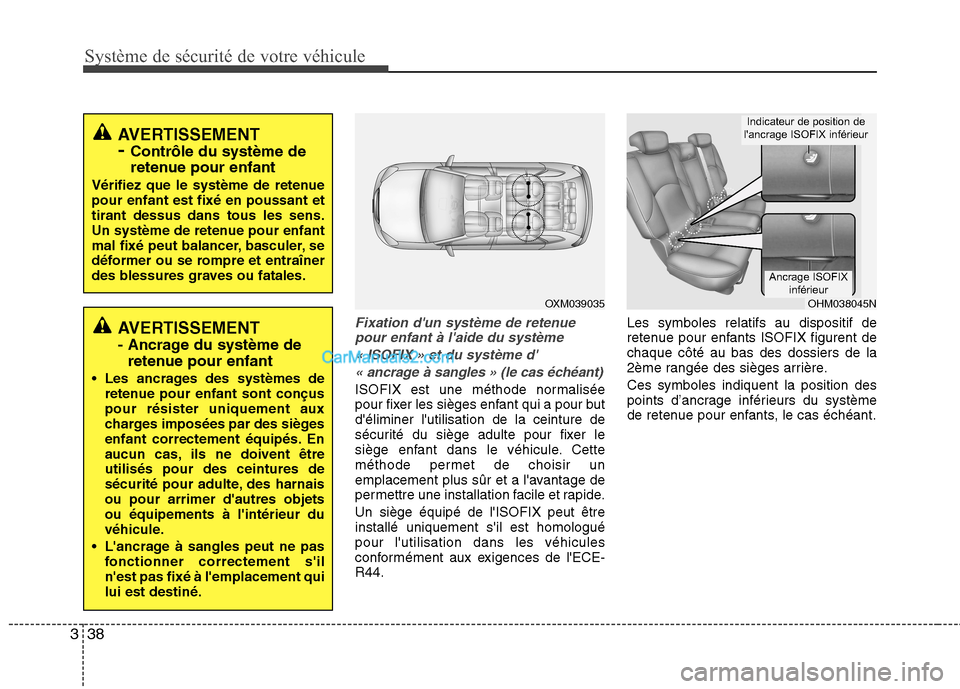

Fixation d'un système de retenue
pour enfant à l'aide du système
« ISOFIX » et du système d'« ancrage à sangles » (le cas échéant)
ISOFIX est une méthode normalisée
pour fixer les sièges enfant qui a pour butd'éliminer l'utilisation de la ceinture de
sécurité du siège adulte pour fixer le
siège enfant dans le véhicule. Cette
méthode permet de choisir un
emplacement plus sûr et a l'avantage de
permettre une installation facile et rapide. Un siège équipé de l'ISOFIX peut être installé uniquement s'il est homologuépour l'utilisation dans les véhicules
conformément aux exigences de l'ECE-R44. Les symboles relatifs au dispositif de
retenue pour enfants ISOFIX figurent dechaque côté au bas des dossiers de la
2ème rangée des sièges arrière. Ces symboles indiquent la position des
points d’ancrage inférieurs du système
de retenue pour enfants, le cas échéant.
AVERTISSEMENT -
Contrôle du système de
retenue pour enfant
Vérifiez que le système de retenue pour enfant est fixé en poussant ettirant dessus dans tous les sens.
Un système de retenue pour enfant
mal fixé peut balancer, basculer, se
déformer ou se rompre et entraîner
des blessures graves ou fatales.
AVERTISSEMENT
- Ancrage du système de retenue pour enfant
Les ancrages des systèmes de retenue pour enfant sont conçus pour résister uniquement aux
charges imposées par des sièges
enfant correctement équipés. En
aucun cas, ils ne doivent êtreutilisés pour des ceintures de
sécurité pour adulte, des harnaisou pour arrimer d'autres objetsou équipements à l'intérieur du
véhicule.
L'ancrage à sangles peut ne pas fonctionner correctement s'iln'est pas fixé à l'emplacement quilui est destiné.
OXM039035OHM038045N
Ancrage ISOFIX inférieur
Indicateur de position de
l'ancrage ISOFIX inférieur

339
Système de sécurité de votre véhicule

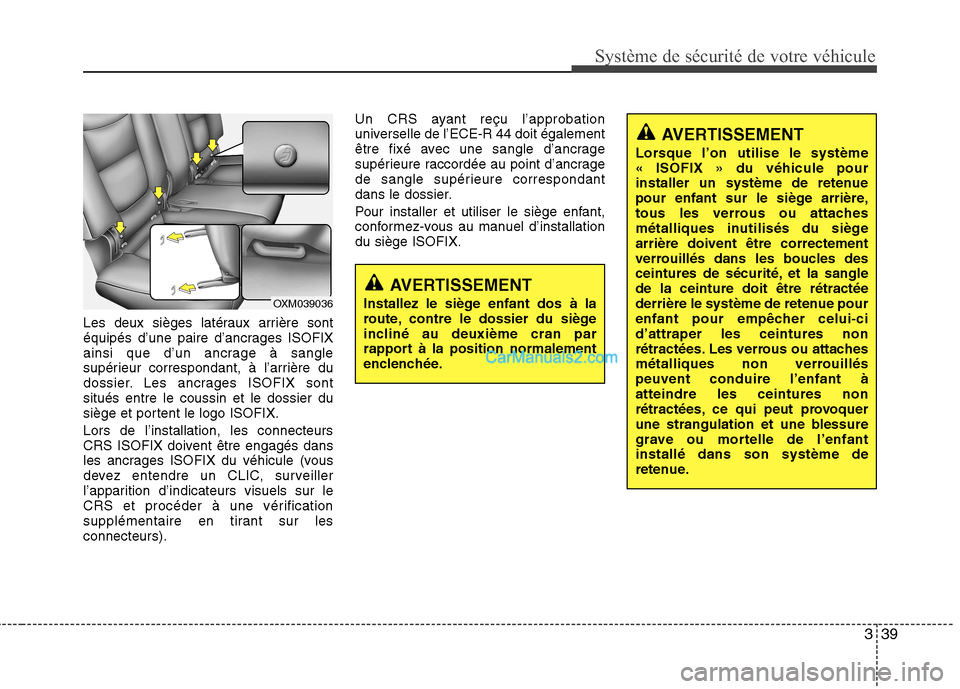

Les deux sièges latéraux arrière sont
équipés d’une paire d’ancrages ISOFIX
ainsi que d’un ancrage à sangle
supérieur correspondant, à l’arrière du
dossier. Les ancrages ISOFIX sontsitués entre le coussin et le dossier du
siège et portent le logo ISOFIX. Lors de l’installation, les connecteurs
CRS ISOFIX doivent être engagés dans
les ancrages ISOFIX du véhicule (vous
devez entendre un CLIC, surveiller
l’apparition d’indicateurs visuels sur le
CRS et procéder à une vérification
supplémentaire en tirant sur lesconnecteurs).Un CRS ayant reçu l’approbation
universelle de l’ECE-R 44 doit également
être fixé avec une sangle d’ancrage
supérieure raccordée au point d’ancrage
de sangle supérieure correspondant
dans le dossier.
Pour installer et utiliser le siège enfant,
conformez-vous au manuel d’installationdu siège ISOFIX.
OXM039036
AVERTISSEMENT
Installez le siège enfant dos à la
route, contre le dossier du siège
incliné au deuxième cran par
rapport à la position normalement
enclenchée.
AVERTISSEMENT
Lorsque l’on utilise le système « ISOFIX » du véhicule pour
installer un système de retenue
pour enfant sur le siège arrière,
tous les verrous ou attaches
métalliques inutilisés du siègearrière doivent être correctement
verrouillés dans les boucles des
ceintures de sécurité, et la sanglede la ceinture doit être rétractée
derrière le système de retenue pour
enfant pour empêcher celui-cid’attraper les ceintures non
rétractées. Les verrous ou attaches
métalliques non verrouilléspeuvent conduire l’enfant àatteindre les ceintures non
rétractées, ce qui peut provoquer
une strangulation et une blessure
grave ou mortelle de l’enfantinstallé dans son système de
retenue.

Système de sécurité de votre véhicule
40
3

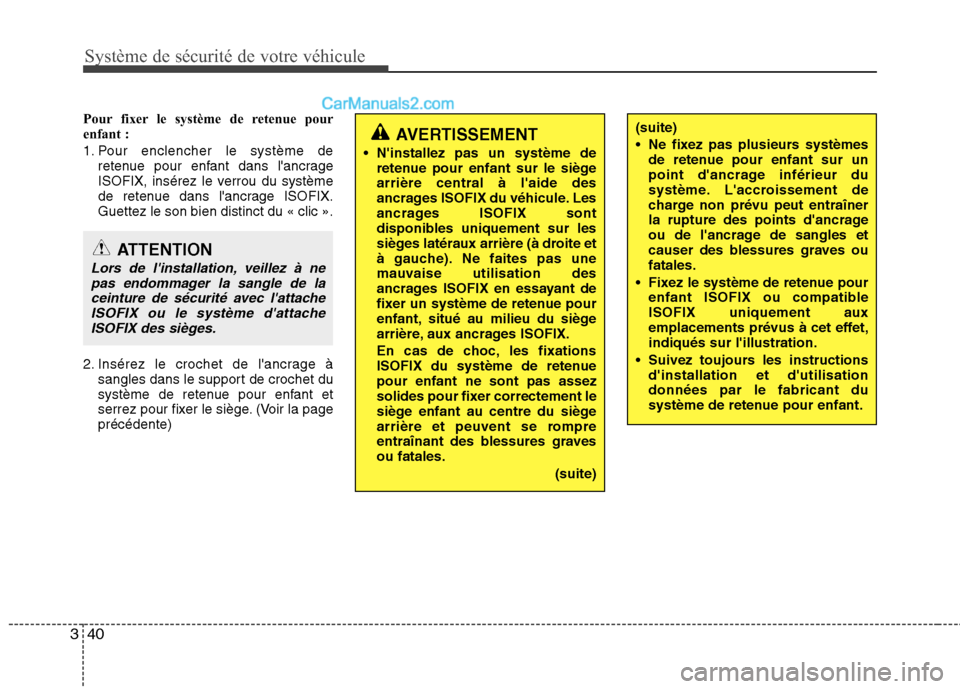

Pour fixer le système de retenue pour
enfant :
1. Pour enclencher le système de
retenue pour enfant dans l'ancrage
ISOFIX, insérez le verrou du système
de retenue dans l'ancrage ISOFIX.Guettez le son bien distinct du « clic ».
2. Insérez le crochet de l'ancrage à sangles dans le support de crochet du
système de retenue pour enfant et
serrez pour fixer le siège. (Voir la pageprécédente)
ATTENTION
Lors de l'installation, veillez à ne
pas endommager la sangle de laceinture de sécurité avec l'attacheISOFIX ou le système d'attache
ISOFIX des sièges.
AVERTISSEMENT
N'installez pas un système de retenue pour enfant sur le siège arrière central à l'aide des
ancrages ISOFIX du véhicule. Les
ancrages ISOFIX sont
disponibles uniquement sur les
sièges latéraux arrière (à droite et
à gauche). Ne faites pas une
mauvaise utilisation des
ancrages ISOFIX en essayant de
fixer un système de retenue pour
enfant, situé au milieu du siège
arrière, aux ancrages ISOFIX.
En cas de choc, les fixations
ISOFIX du système de retenuepour enfant ne sont pas assez
solides pour fixer correctement le
siège enfant au centre du siège
arrière et peuvent se rompre
entraînant des blessures gravesou fatales.
(suite)(suite)
Ne fixez pas plusieurs systèmesde retenue pour enfant sur un
point d'ancrage inférieur du
système. L'accroissement de
charge non prévu peut entraîner
la rupture des points d'ancrage
ou de l'ancrage de sangles et
causer des blessures graves oufatales.
Fixez le système de retenue pour enfant ISOFIX ou compatibleISOFIX uniquement aux
emplacements prévus à cet effet,indiqués sur l'illustration.
Suivez toujours les instructions d'installation et d'utilisationdonnées par le fabricant du
système de retenue pour enfant.

341
Système de sécurité de votre véhicule

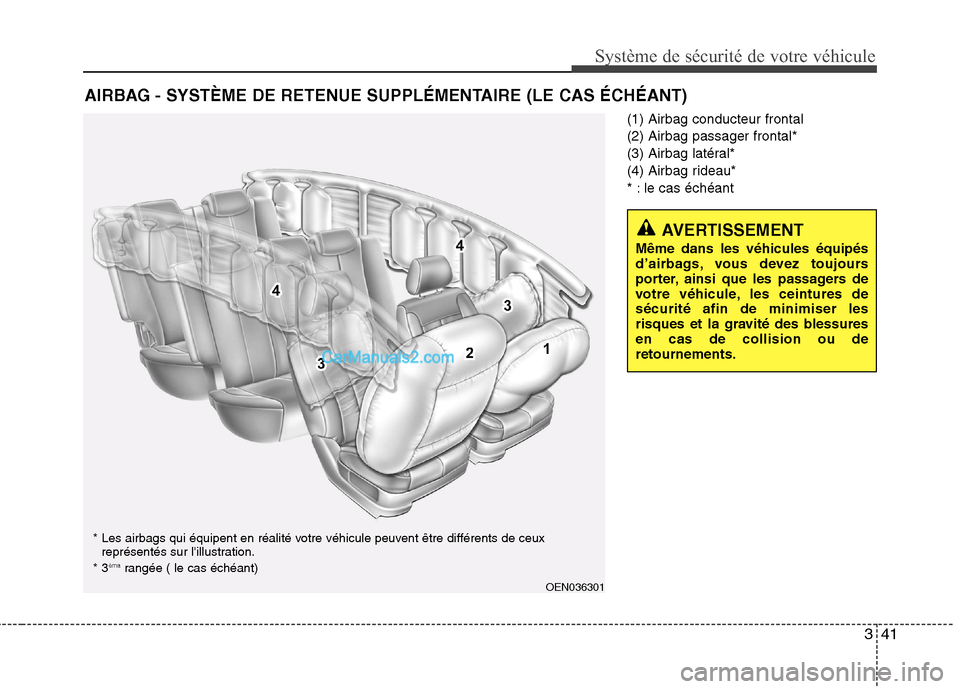

(1) Airbag conducteur frontal (2) Airbag passager frontal*
(3) Airbag latéral*
(4) Airbag rideau*
* : le cas échéant
AIRBAG - SYSTÈME DE RETENUE SUPPLÉMENTAIRE (LE CAS ÉCHÉANT)
AVERTISSEMENT
Même dans les véhicules équipés
d’airbags, vous devez toujours
porter, ainsi que les passagers de
votre véhicule, les ceintures desécurité afin de minimiser les
risques et la gravité des blessuresen cas de collision ou deretournements.
OEN036301
* Les airbags qui équipent en réalité votre véhicule peuvent être différents de ceux
représentés sur l'illustration.
* 3 èma
rangée ( le cas échéant)

Système de sécurité de votre véhicule
42
3

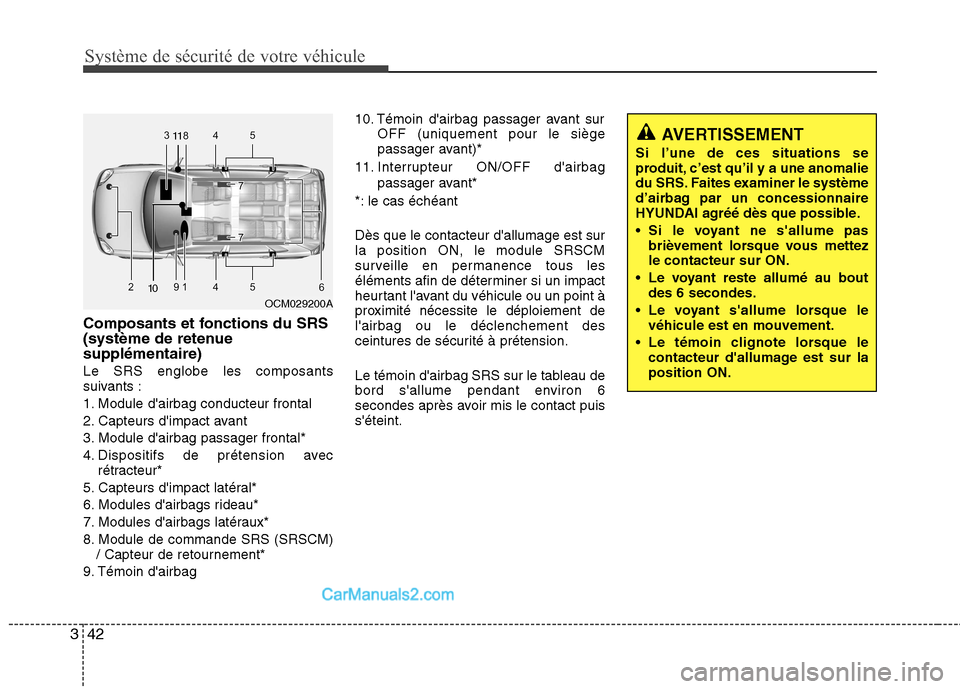

Composants et fonctions du SRS
(système de retenuesupplémentaire) Le SRS englobe les composants
suivants :
1. Module d'airbag conducteur frontal
2. Capteurs d'impact avant
3. Module d'airbag passager frontal*
4. Dispositifs de prétension avec
rétracteur*
5. Capteurs d'impact latéral*
6. Modules d'airbags rideau*
7. Modules d'airbags latéraux*
8. Module de commande SRS (SRSCM) / Capteur de retournement*
9. Témoin d'airbag 10. Témoin d'airbag passager avant sur
OFF (uniquement pour le siège
passager avant)*
11. Interrupteur ON/OFF d'airbag passager avant*
*: le cas échéant Dès que le contacteur d'allumage est sur la position ON, le module SRSCM
surveille en permanence tous les
éléments afin de déterminer si un impact
heurtant l'avant du véhicule ou un point à
proximité nécessite le déploiement del'airbag ou le déclenchement des
ceintures de sécurité à prétension.
Le témoin d'airbag SRS sur le tableau de
bord s'allume pendant environ 6
secondes après avoir mis le contact puiss'éteint.
AVERTISSEMENT
Si l’une de ces situations se
produit, c’est qu’il y a une anomalie
du SRS. Faites examiner le système
d’airbag par un concessionnaire
HYUNDAI agréé dès que possible.
Si le voyant ne s'allume pas brièvement lorsque vous mettez le contacteur sur ON.
Le voyant reste allumé au bout des 6 secondes.
Le voyant s'allume lorsque le véhicule est en mouvement.
Le témoin clignote lorsque le contacteur d'allumage est sur laposition ON.
OCM029200A
1010
1111
