Hyundai Santa Fe 2011 Handleiding (in Dutch)

79
Onderhoud
I : Controleren en indien nodig af- of bijstellen, reinigen of vervangen. R : Vervangen of verversen. *1
: Stel de aandrijfriem van de dynamo en van de waterpomp en, indien van toepassing, die van de stuurbekrachtiging en de
airconditioning af.
Controleren en indien nodig af- of bijstellen of vervangen.
* 2
: Controleer het motoroliepeil elke 500 km of voor een lange reis.
* 3
: Hij kan ook eerder vervangen worden als u toch onderhoud uitvoert aan andere onderdelen.
INTERVAL-
ONDERHOUDS
Aantal maanden of gereden kilometers, wat het eerst wordt bereikt
Maanden 12 24 36 48 60 72 84 96 Mijl×1.000 10 20 30 40 50 60 70 80
Km×1.000 15 30 45 60 75 90 105 120
Aandrijfriemen * 1
Motorolie en oliefilter * 2
RRR RRRRR
Luchtfilter I I R I I R I I
Bougies 2,4L R R R R3,5L
Elke 150.000 km vervangen *
3
ONDERHOUDSPUNT
Voer de eerste inspectie uit bij 90.000 km of na 72 maanden:
vervolgens elke 30.000 km of 24 maanden controleren.

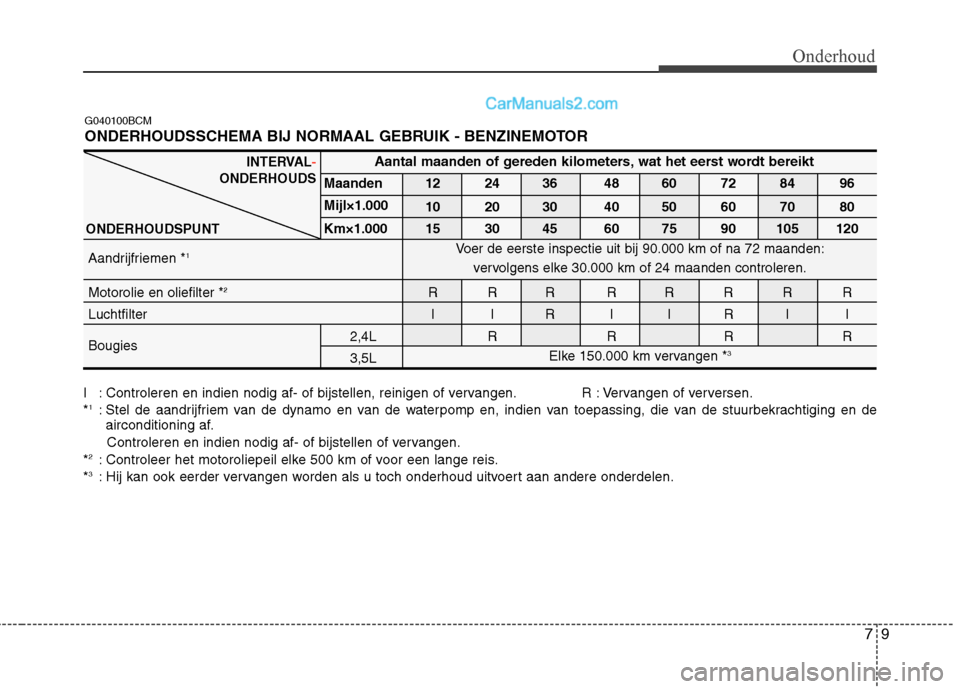

ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK - BENZINEMOTOR
G040100BCM

Onderhoud
10
7
I : Controleren en indien nodig af- of bijstellen, reinigen of vervangen. R : Vervangen of verversen. * 4
: Controleer op vreemde bijgeluiden en/of motortrillingen en stel indien nodig af. Laat dit doen door een officiële HYUNDAI-
dealer.
* 5
: Hij kan ook eerder vervangen worden als u toch onderhoud uitvoert aan andere onderdelen.
* 6
: Het brandstoffilter geldt als onderhoudsvrij, maar regelmatige controle wordt aangeraden aangezien dit onderhoudsschema
afhankelijk is van de kwaliteit van de brandstof. Als er belangrijke storingen optreden zoals beperkte brandstofdoorvoer,
haperen van de motor, vermogensverlies, startproblemen, etc. vervang dan het brandstoffilter onmiddellijk ongeacht het
onderhoudsschema en neem contact op met een officiële HYUNDAI-dealer voor meer informatie.

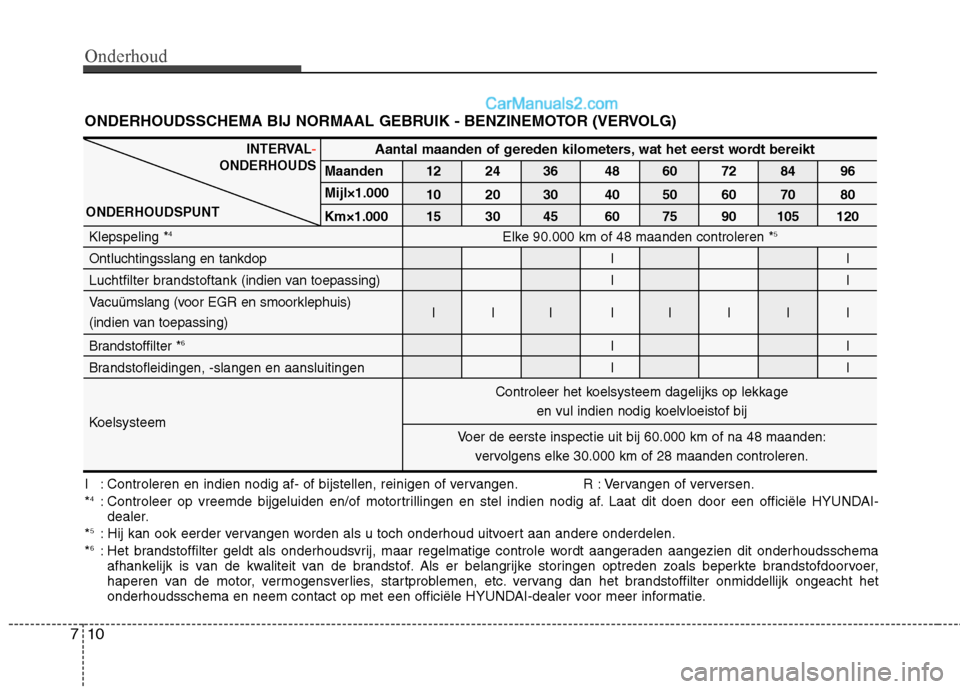

ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK - BENZINEMOTOR (VERVOLG)
INTERVAL-
ONDERHOUDS
Elke 90.000 km of 48 maanden controleren *
5
ONDERHOUDSPUNT
Aantal maanden of gereden kilometers, wat het eerst wordt bereikt
Maanden 12 24 36 48 60 72 84 96 Mijl×1.000
10 20 30 40 50 60 70 80
Km×1.000 15 30 45 60 75 90 105 120
Klepspeling * 4
Ontluchtingsslang en tankdop
II
Luchtfilter brandstoftank (indien van toepassing)II
Vacuümslang (voor EGR en smoorklephuis)
III IIIII
(indien van toepassing)
Brandstoffilter
* 6
II
Brandstofleidingen, -slangen en aansluitingen II
Koelsysteem Controleer het koelsysteem dagelijks op lekkage
en vul indien nodig koelvloeistof bij
Voer de eerste inspectie uit bij 60.000 km of na 48 maanden: vervolgens elke 30.000 km of 28 maanden controleren.

711
Onderhoud
I : Controleren en indien nodig af- of bijstellen, reinigen of vervangen. R : Vervangen of verversen. *7
: Vul het koelsysteem alleen bij met gedestilleerd of gedemineraliseerd water en vul het koelsysteem niet bij met gewoon
kraanwater. Een onjuist koelvloeistofmengsel kan storingen en schade aan de motor veroorzaken.
* 8
: Hij kan ook eerder vervangen worden als u toch onderhoud uitvoert aan andere onderdelen.
INTERVAL-
ONDERHOUDS
Aantal maanden of gereden kilometers, wat het eerst wordt bereikt
Maanden 12 24 36 48 60 72 84 96 Mijl×1.000 10 20 30 40 50 60 70 80
Km×1.000 15 30 45 60 75 90 105 120
Koelvloeistof * 7
Accutoestand I I I I I I I I
Alle elektrische systemen I I I I
Remleidingen, -slangen en aansluitingen I I I I I I I I
Rempedaal, koppelingspedaal (indien van toepassing)IIII
Parkeerrem I I I I
Rem-/koppelingsvloeistof
IRI RIRIR
Remschijven en remblokken I I I I I I I I
Stuurbekrachtigingsvloeistof en -slangen I I I I I I I I
Stuurhuis, stuurstangen en stofhoezen I I I I I I I I
Eerste keer vervangen na 210.000 km of 10 jaar :
Vervolgens elke 30.000 km of 24 maanden vervangen * 8
ONDERHOUDSPUNT

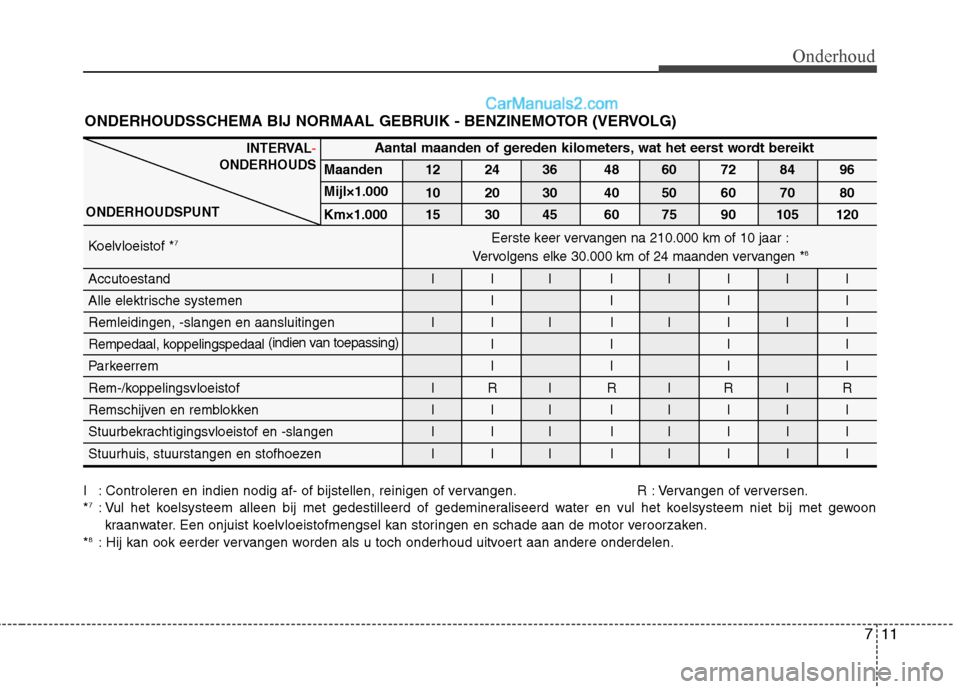

ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK - BENZINEMOTOR (VERVOLG)

Onderhoud
12
7

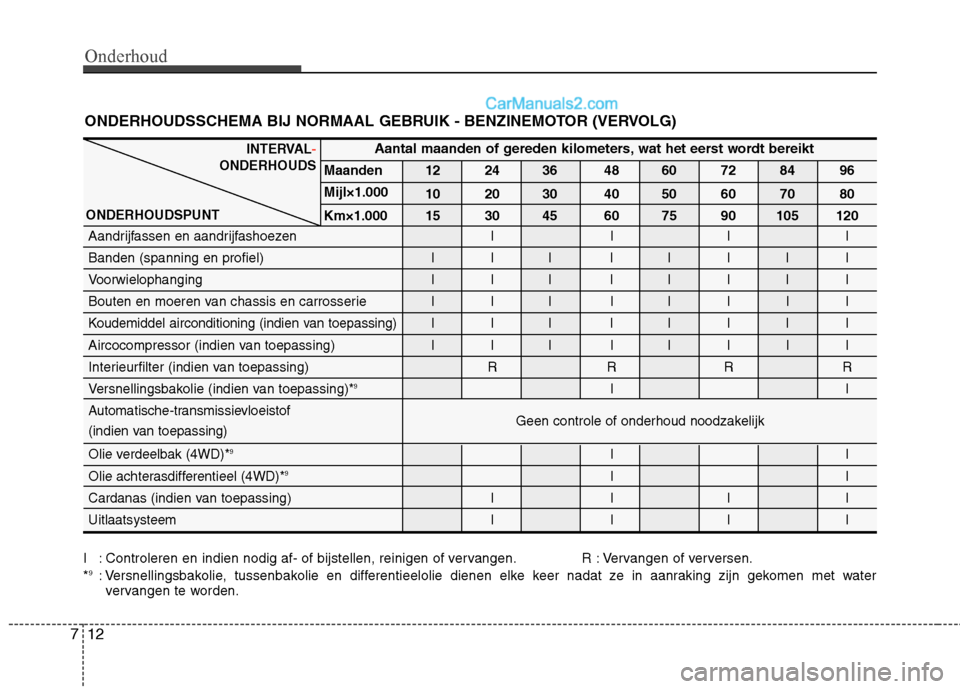

ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK - BENZINEMOTOR (VERVOLG)
I : Controleren en indien nodig af- of bijstellen, reinigen of vervangen. R : Vervangen of verversen. * 9
: Versnellingsbakolie, tussenbakolie en differentieelolie dienen elke keer nadat ze in aanraking zijn gekomen met water
vervangen te worden.
Aantal maanden of gereden kilometers, wat het eerst wordt bereikt
Maanden 12 24 36 48 60 72 84 96 Mijl×1.000 10 20 30 40 50 60 70 80
Km×1.000 15 30 45 60 75 90 105 120
Aandrijfassen en aandrijfashoezen I I I I
Banden (spanning en profiel) I I I I I I I I
Voorwielophanging I I I I I I I I
Bouten en moeren van chassis en carrosserie I I I I I I I I
Koudemiddel airconditioning (indien van toepassing)III IIIII
Aircocompressor (indien van toepassing) I I I I I I I I
Interieurfilter (indien van toepassing) R R R R
Versnellingsbakolie (indien van toepassing)
* 9
II
Automatische-transmissievloeistof
(indien van toepassing)
Olie verdeelbak (4WD)* 9
II
Olie achterasdifferentieel (4WD)* 9
II
Cardanas
(indien van toepassing)IIII
Uitlaatsysteem I I I I
INTERVAL-
ONDERHOUDS
ONDERHOUDSPUNT
Geen controle of onderhoud noodzakelijk

713
Onderhoud

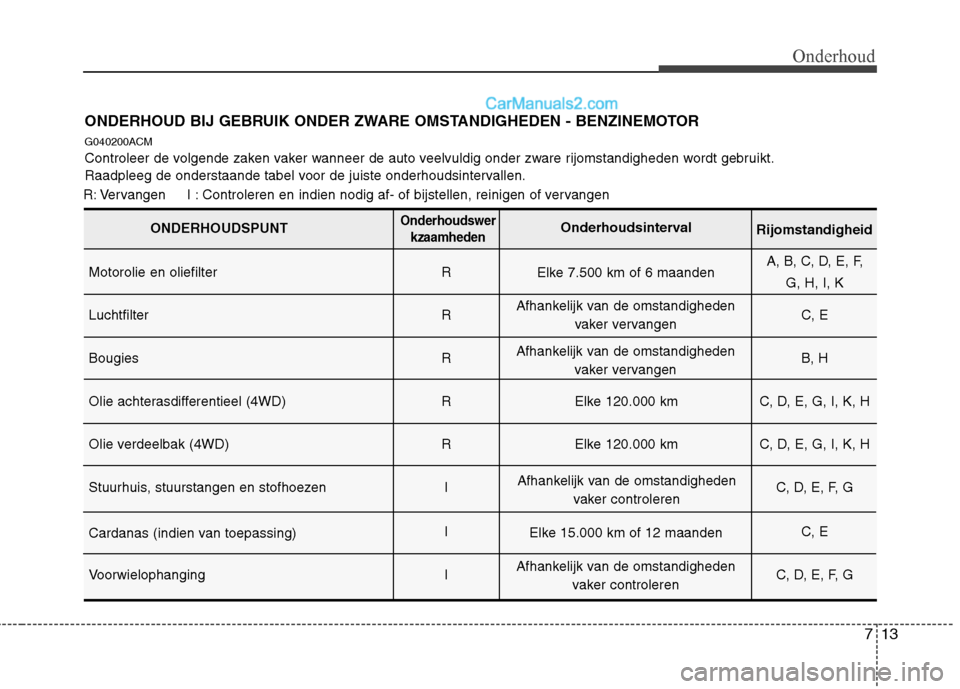

ONDERHOUD BIJ GEBRUIK ONDER ZWARE OMSTANDIGHEDEN - BENZINEMOTOR
G040200ACM
Controleer de volgende zaken vaker wanneer de auto veelvuldig onder zware rijomstandigheden wordt gebruikt.
Raadpleeg de onderstaande tabel voor de juiste onderhoudsintervallen.
R: Vervangen I : Controleren en indien nodig af- of bijstellen, reinigen of vervangenMotorolie en oliefilter R A, B, C, D, E, F,
G, H, I, K
Luchtfilter R C, E
Bougies R B, H
Olie achterasdifferentieel (4WD) R Elke 120.000 km C, D, E, G, I, K, H
Olie verdeelbak (4WD) R Elke 120.000 km C, D, E, G, I, K, H
Stuurhuis, stuurstangen en stofhoezen I C, D, E, F, G
Cardanas (indien van toepassing) IC
, E
Voorwielophanging IC, D, E, F, G
ONDERHOUDSPUNTOnderhoudswer
kzaamhedenOnderhoudsinterval Rijomstandigheid
Afhankelijk van de omstandigheden vaker vervangen
Elke 7.500 km of 6 maanden
Afhankelijk van de omstandigheden vaker controleren
Afhankelijk van de omstandigheden
vaker vervangen
Afhankelijk van de omstandighedenvaker controleren
Elke 15.000 km of 12 maanden

Onderhoud
14
7

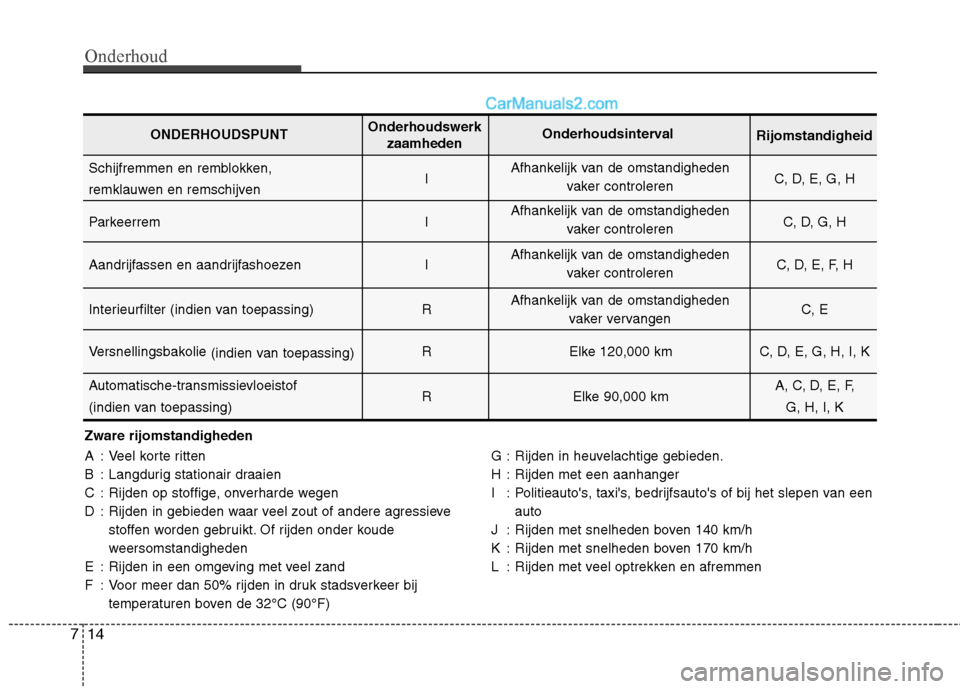

Zware rijomstandigheden
A : Veel korte ritten
B : Langdurig stationair draaien
C : Rijden op stoffige, onverharde wegen
D : Rijden in gebieden waar veel zout of andere agressieve
stoffen worden gebruikt. Of rijden onder koude
weersomstandigheden
E : Rijden in een omgeving met veel zand
F : Voor meer dan 50% rijden in druk stadsverkeer bij temperaturen boven de 32°C (90°F) G : Rijden in heuvelachtige gebieden.
H : Rijden met een aanhanger
I : Politieauto's, taxi's, bedrijfsauto's of bij het slepen van een
auto
J : Rijden met snelheden boven 140 km/h
K : Rijden met snelheden boven 170 km/h
L : Rijden met veel optrekken en afremmen
ONDERHOUDSPUNT Onderhoudswerk
zaamheden Onderhoudsinterval
Rijomstandigheid
Afhankelijk van de omstandigheden vaker controleren
Afhankelijk van de omstandigheden vaker controleren
Afhankelijk van de omstandigheden vaker controleren
Afhankelijk van de omstandigheden vaker vervangen
Schijfremmen en remblokken, I C, D, E, G, H
remklauwen en remschijven
Parkeerrem I C, D, G, H
Aandrijfassen en aandrijfashoezen I C, D, E, F, H
Interieurfilter (indien van toepassing) R C, E
Versnellingsbakolie (indien van toepassing) R Elke 120,000 km C, D, E, G, H, I, K
Automatische-transmissievloeistof R Elke 90,000 km A, C, D, E, F,
(indien van toepassing) G, H, I, K

715
Onderhoud

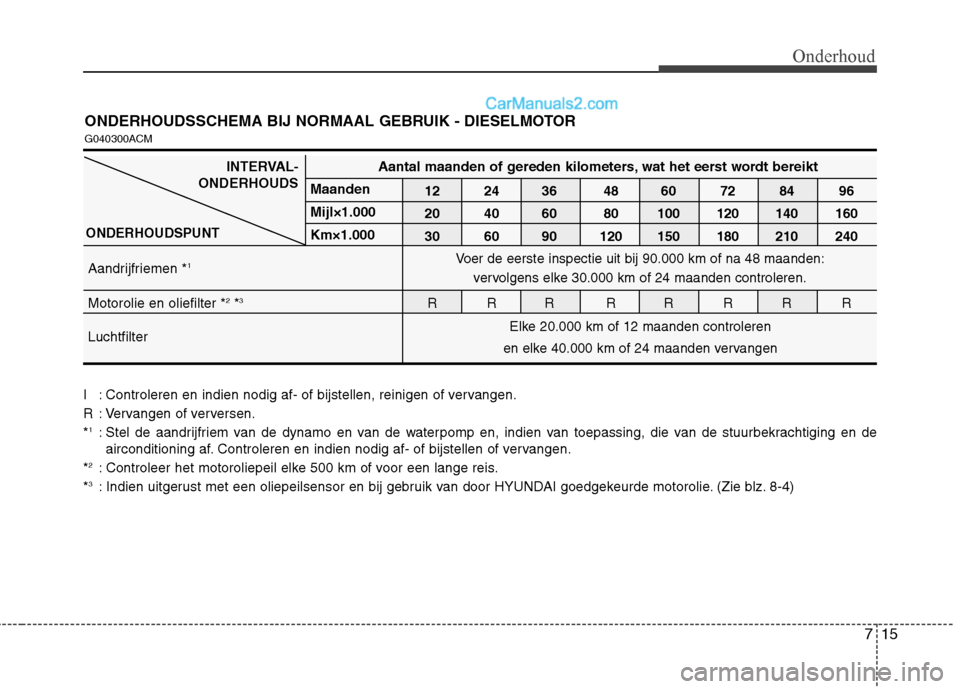

ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK - DIESELMOTOR
I : Controleren en indien nodig af- of bijstellen, reinigen of vervangen.
R : Vervangen of verversen.*1
: Stel de aandrijfriem van de dynamo en van de waterpomp en, indien van toepassing, die van de stuurbekrachtiging en de
airconditioning af. Controleren en indien nodig af- of bijstellen of vervangen.
* 2
: Controleer het motoroliepeil elke 500 km of voor een lange reis.
* 3
: Indien uitgerust met een oliepeilsensor en bij gebruik van door HYUNDAI goedgekeurde motorolie. (Zie blz. 8-4)
G040300ACM
INTERVAL-
ONDERHOUDS
ONDERHOUDSPUNT
Aantal maanden of gereden kilometers, wat het eerst wordt bereikt
Maanden
12 24 36 48 60 72 84 96
Mijl×1.00020 40 60 80 100 120 140 160
Km×1.00030 60 90 120 150 180 210 240
Aandrijfriemen * 1
Motorolie en oliefilter * 2
*3
RRR RRRRR
Luchtfilter
Elke 20.000 km of 12 maanden controleren
en elke 40.000 km of 24 maanden vervangen
Voer de eerste inspectie uit bij 90.000 km of na 48 maanden: vervolgens elke 30.000 km of 24 maanden controleren.

Onderhoud
16
7

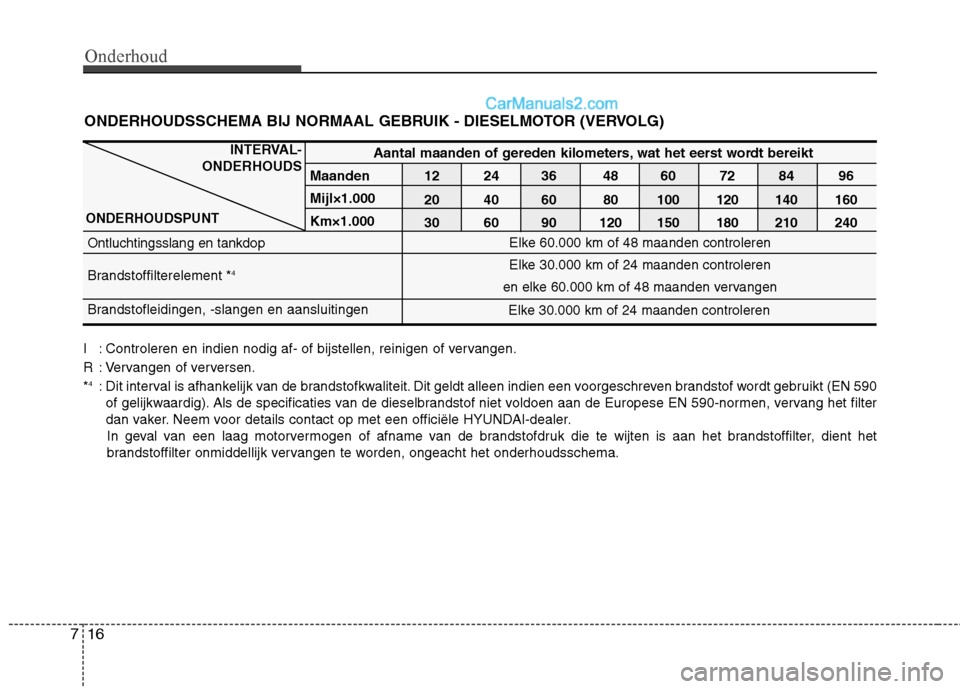

ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK - DIESELMOTOR (VERVOLG)
I : Controleren en indien nodig af- of bijstellen, reinigen of vervangen.
R : Vervangen of verversen.* 4
: Dit interval is afhankelijk van de brandstofkwaliteit. Dit geldt alleen indien een voorgeschreven brandstof wordt gebruikt (EN 590
of gelijkwaardig). Als de specificaties van de dieselbrandstof niet voldoen aan de Europese EN 590-normen, vervang het filter
dan vaker. Neem voor details contact op met een officiële HYUNDAI-dealer. In geval van een laag motorvermogen of afname van de brandstofdruk die te wijten is aan het brandstoffilter, dient het
brandstoffilter onmiddellijk vervangen te worden, ongeacht het onderhoudsschema.
INTERVAL-
ONDERHOUDS
ONDERHOUDSPUNT
Aantal maanden of gereden kilometers, wat het eerst wordt bereikt
Maanden 12 24 36 48 60 72 84 96 Mijl×1.000
20 40 60 80 100 120 140 160
Km×1.00030 60 90 120 150 180 210 240
Ontluchtingsslang en tankdop
Brandstoffilterelement * 4
Brandstofleidingen, -slangen en aansluitingen
Elke 60.000 km of 48 maanden controleren
Elke 30.000 km of 24 maanden controleren Elke 30.000 km of 24 maanden controleren
en elke 60.000 km of 48 maanden vervangen

717
Onderhoud

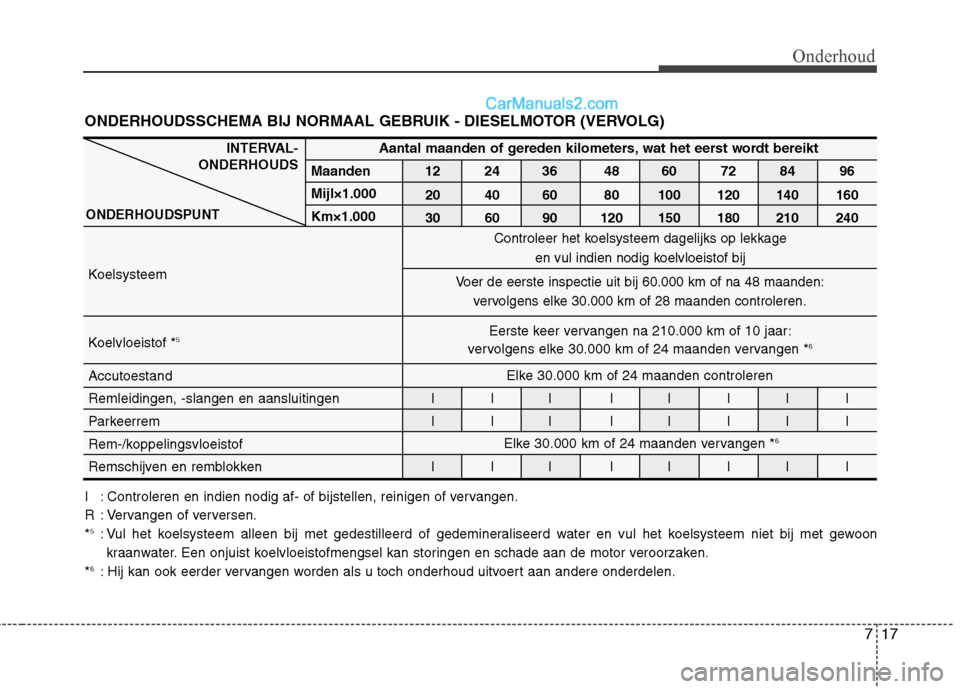

ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK - DIESELMOTOR (VERVOLG)
I : Controleren en indien nodig af- of bijstellen, reinigen of vervangen.
R : Vervangen of verversen.*5
: Vul het koelsysteem alleen bij met gedestilleerd of gedemineraliseerd water en vul het koelsysteem niet bij met gewoon
kraanwater. Een onjuist koelvloeistofmengsel kan storingen en schade aan de motor veroorzaken.
* 6
: Hij kan ook eerder vervangen worden als u toch onderhoud uitvoert aan andere onderdelen.
Aantal maanden of gereden kilometers, wat het eerst wordt bereikt
Maanden 12 24 36 48 60 72 84 96 Mijl×1.000
20 40 60 80 100 120 140 160
Km×1.00030 60 90 120 150 180 210 240
Koelsysteem
Koelvloeistof * 5
Accutoestand
Remleidingen, -slangen en aansluitingen I I I I I I I I
Parkeerrem I I I I I I I I
Rem-/koppelingsvloeistof
Remschijven en remblokken I I I I I I I I
Eerste keer vervangen na 210.000 km of 10 jaar:
vervolgens elke 30.000 km of 24 maanden vervangen * 6
INTERVAL-
ONDERHOUDS
ONDERHOUDSPUNT
Elke 30.000 km of 24 maanden controleren
Elke 30.000 km of 24 maanden vervangen * 6
Voer de eerste inspectie uit bij 60.000 km of na 48 maanden:
vervolgens elke 30.000 km of 28 maanden controleren. Controleer het koelsysteem dagelijks op lekkage
en vul indien nodig koelvloeistof bij

Onderhoud
18
7

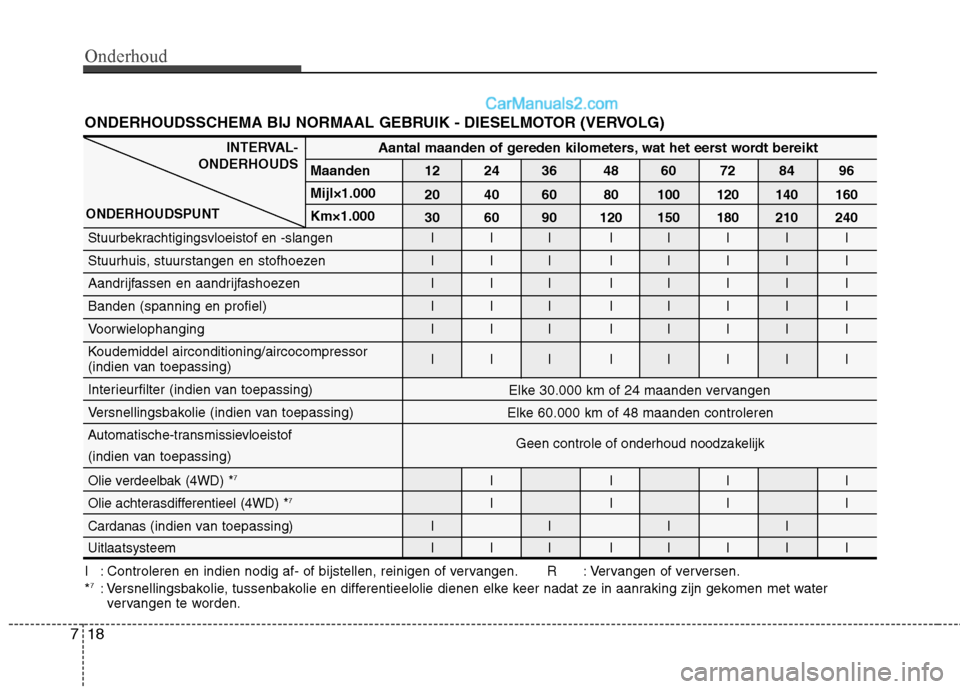

ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK - DIESELMOTOR (VERVOLG)
I : Controleren en indien nodig af- of bijstellen, reinigen of vervangen. R : Vervangen of verversen. * 7
: Versnellingsbakolie, tussenbakolie en differentieelolie dienen elke keer nadat ze in aanraking zijn gekomen met water
vervangen te worden.
INTERVAL-
ONDERHOUDS
ONDERHOUDSPUNT
Elke 60.000 km of 48 maanden controleren
Geen controle of onderhoud noodzakelijk
Elke 30.000 km of 24 maanden vervangen
Aantal maanden of gereden kilometers, wat het eerst wordt bereikt
Maanden 12 24 36 48 60 72 84 96 Mijl×1.000
20 40 60 80 100 120 140 160
Km×1.00030 60 90 120 150 180 210 240
Stuurbekrachtigingsvloeistof en -slangen I I I I I I I I
Stuurhuis, stuurstangen en stofhoezen I I I I I I I I
Aandrijfassen en aandrijfashoezen I I I I I I I I
Banden (spanning en profiel) I I I I I I I I
Voorwielophanging I I I I I I I I
Koudemiddel airconditioning/aircocompressor III IIIII
(indien van toepassing)
Interieurfilter (indien van toepassing)
Versnellingsbakolie (indien van toepassing)
Automatische-transmissievloeistof
(indien van toepassing)
Olie verdeelbak (4WD) * 7
IIII
Olie achterasdifferentieel (4WD) * 7
IIII
Cardanas (
indien van toepassing)IIII
Uitlaatsysteem I I I I I I I I
