Hyundai Santa Fe 2011 Manual del propietario (in Spanish)
Manufacturer: HYUNDAI, Model Year: 2011, Model line: Santa Fe, Model: Hyundai Santa Fe 2011Pages: 386, PDF Size: 30.16 MB

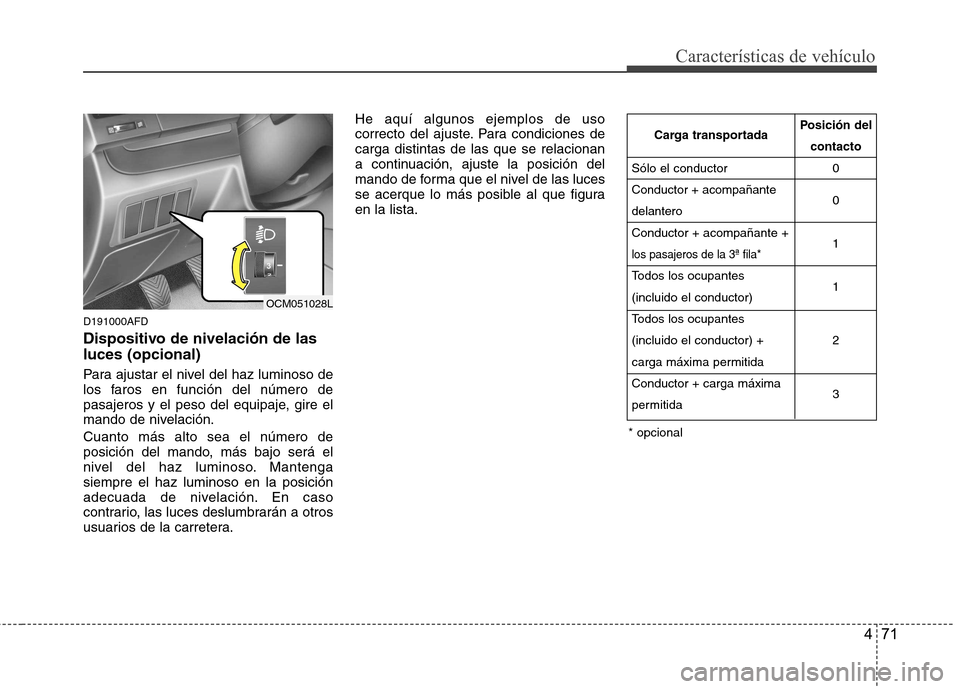

Page 151 of 386

471
Características de vehículo
D191000AFD
Dispositivo de nivelación de las luces (opcional)
Para ajustar el nivel del haz luminoso de
los faros en función del número de
pasajeros y el peso del equipaje, gire el
mando de nivelación. Cuanto más alto sea el número de
posición del mando, más bajo será el
nivel del haz luminoso. Mantengasiempre el haz luminoso en la posición
adecuada de nivelación. En caso
contrario, las luces deslumbrarán a otros
usuarios de la carretera.He aquí algunos ejemplos de uso
correcto del ajuste. Para condiciones decarga distintas de las que se relacionan
a continuación, ajuste la posición del
mando de forma que el nivel de las luces
se acerque lo más posible al que figuraen la lista.
Carga transportada
Sólo el conductor Conductor + acompañantedelanteroConductor + acompañante +
los pasajeros de la 3ª fila*
Todos los ocupantes (incluido el conductor)
Todos los ocupantes (incluido el conductor) +
carga máxima permitidaConductor + carga máxima
permitida Posición del
contacto 0 0 11 23
* opcional
OCM051028L

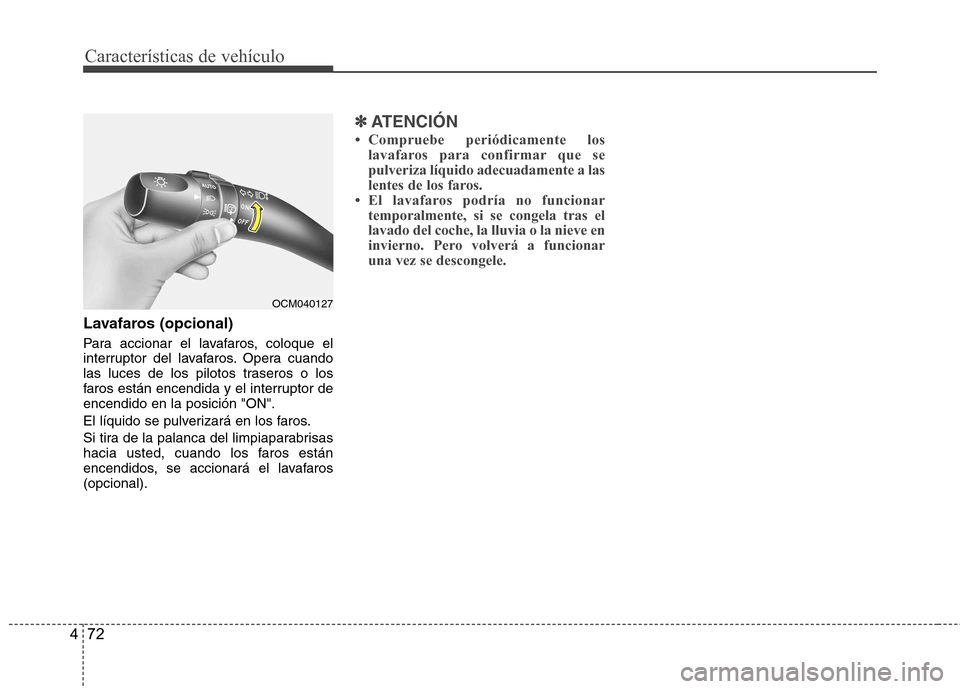

Page 152 of 386

Características de vehículo
72
4
Lavafaros (opcional)
Para accionar el lavafaros, coloque el
interruptor del lavafaros. Opera cuando
las luces de los pilotos traseros o los
faros están encendida y el interruptor deencendido en la posición "ON".
El líquido se pulverizará en los faros.
Si tira de la palanca del limpiaparabrisas
hacia usted, cuando los faros están
encendidos, se accionará el lavafaros(opcional).
✽✽
ATENCIÓN

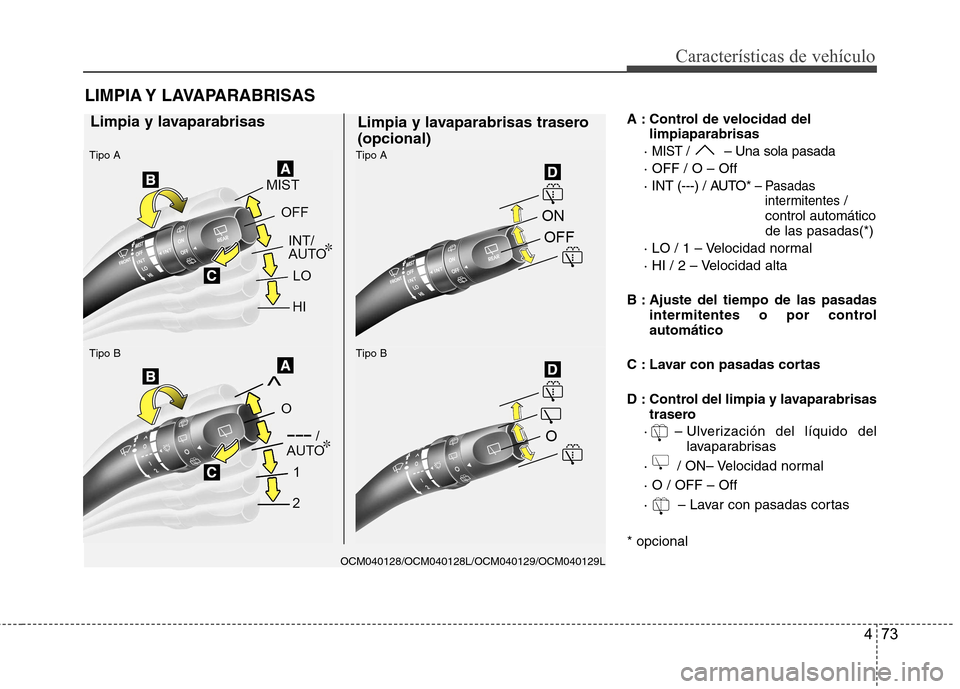

Page 153 of 386

473
Características de vehículo
A : Control de velocidad dellimpiaparabrisas
·
MIST / – Una sola pasada
· OFF / O – Off
· INT (---) / AUTO*
– Pasadas intermitentes /
control automático de las pasadas(*)
· LO / 1 – Velocidad normal
· HI / 2 – Velocidad alta
B : Ajuste del tiempo de las pasadas intermitentes o por control automático
C : Lavar con pasadas cortas
D : Control del limpia y lavaparabrisas trasero
· – Ulverización del líquido del lavaparabrisas
· / ON– Velocidad normal · O / OFF – Off
· – Lavar con pasadas cortas
* opcional
LIMPIA Y LAVAPARABRISAS
OCM040128/OCM040128L/OCM040129/OCM040129L
Limpia y lavaparabrisas
Tipo B
Tipo ATipo B
Tipo A
Limpia y lavaparabrisas trasero (opcional)

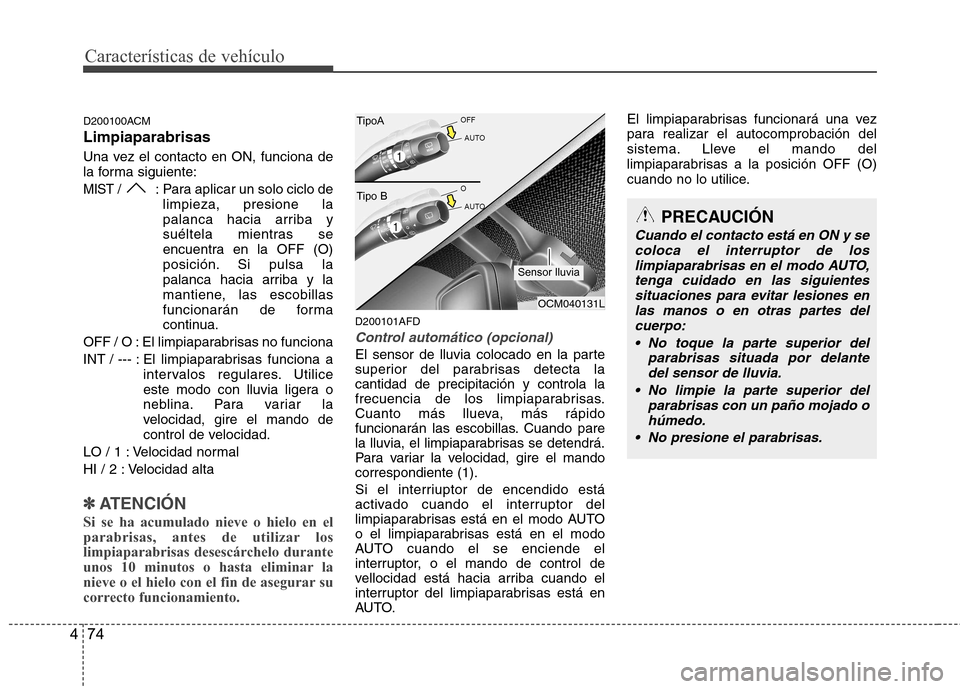

Page 154 of 386

Características de vehículo
74
4
D200100ACM Limpiaparabrisas
Una vez el contacto en ON, funciona de
la forma siguiente:
MIST / : Para aplicar un solo ciclo de
limpieza, presione la
palanca hacia arriba y
suéltela mientras se
encuentra en la OFF (O)
posición. Si pulsa la
palanca hacia arriba y la
mantiene, las escobillas
funcionarán de forma
continua.
OFF / O : El limpiaparabrisas no funciona
INT / --- : El limpiaparabrisas funciona a intervalos regulares. Utilice
este modo con lluvia ligera o
neblina. Para variar la
velocidad, gire el mando de
control de velocidad.
LO / 1 : Velocidad normal
HI / 2 : Velocidad alta
✽✽ ATENCIÓN
Si se ha acumulado nieve o hielo en el
parabrisas, antes de utilizar los
limpiaparabrisas desescárchelo durante
unos 10 minutos o hasta eliminar la
nieve o el hielo con el fin de asegurar su
correcto funcionamiento.
D200101AFD
Control automático (opcional)
El sensor de lluvia colocado en la parte
superior del parabrisas detecta lacantidad de precipitación y controla la
frecuencia de los limpiaparabrisas.
Cuanto más llueva, más rápido
funcionarán las escobillas. Cuando pare
la lluvia, el limpiaparabrisas se detendrá.
Para variar la velocidad, gire el mandocorrespondiente (1).
Si el interriuptor de encendido está
activado cuando el interruptor del
limpiaparabrisas está en el modo AUTO
o el limpiaparabrisas está en el modo
AUTO cuando el se enciende el
interruptor, o el mando de control de
vellocidad está hacia arriba cuando el
interruptor del limpiaparabrisas está en
AUTO. El limpiaparabrisas funcionará una vez
para realizar el autocomprobación del
sistema. Lleve el mando del
limpiaparabrisas a la posición OFF (O)
cuando no lo utilice.
OCM040131L
Sensor lluvia
TipoA
Tipo B
PRECAUCIÓN
Cuando el contacto está en ON y se
coloca el interruptor de los limpiaparabrisas en el modo AUTO,tenga cuidado en las siguientes situaciones para evitar lesiones en
las manos o en otras partes del cuerpo:
No toque la parte superior del parabrisas situada por delante
del sensor de lluvia.
No limpie la parte superior del parabrisas con un paño mojado ohúmedo.
No presione el parabrisas.

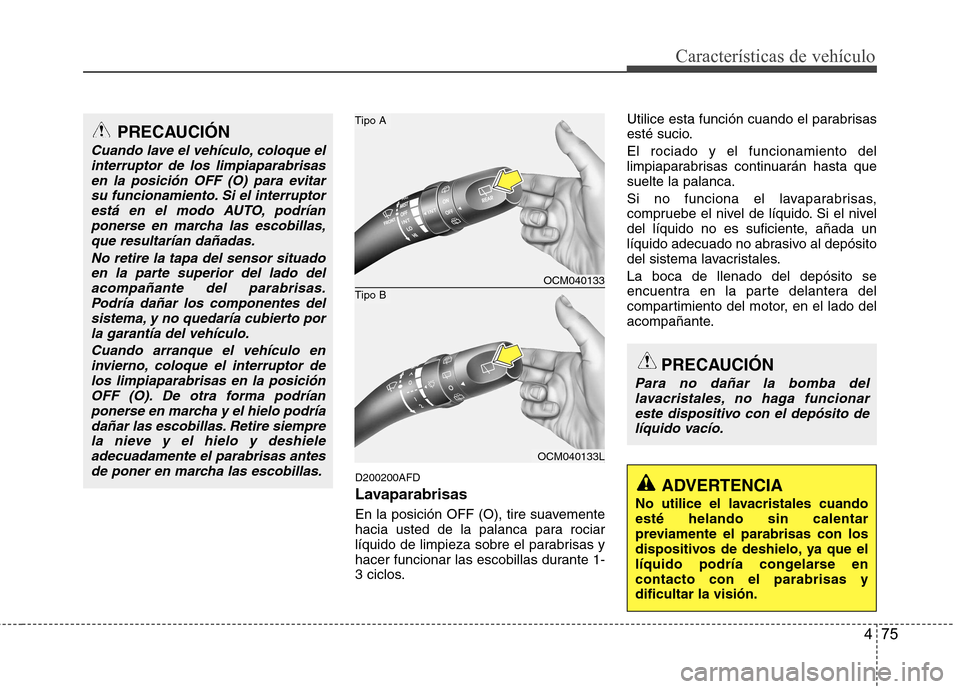

Page 155 of 386

475
Características de vehículo
D200200AFD
Lavaparabrisas
En la posición OFF (O), tire suavemente
hacia usted de la palanca para rociar
líquido de limpieza sobre el parabrisas y
hacer funcionar las escobillas durante 1-
3 ciclos.Utilice esta función cuando el parabrisas
esté sucio. El rociado y el funcionamiento del
limpiaparabrisas continuarán hasta quesuelte la palanca.
Si no funciona el lavaparabrisas,
compruebe el nivel de líquido. Si el nivel
del líquido no es suficiente, añada un
líquido adecuado no abrasivo al depósito
del sistema lavacristales. La boca de llenado del depósito se
encuentra en la parte delantera del
compartimiento del motor, en el lado del
acompañante.
PRECAUCIÓN
Cuando lave el vehículo, coloque el
interruptor de los limpiaparabrisas
en la posición OFF (O) para evitarsu funcionamiento. Si el interruptorestá en el modo AUTO, podrían ponerse en marcha las escobillas,
que resultarían dañadas.
No retire la tapa del sensor situadoen la parte superior del lado delacompañante del parabrisas.
Podría dañar los componentes delsistema, y no quedaría cubierto porla garantía del vehículo.
Cuando arranque el vehículo eninvierno, coloque el interruptor de
los limpiaparabrisas en la posiciónOFF (O). De otra forma podríanponerse en marcha y el hielo podría dañar las escobillas. Retire siempre
la nieve y el hielo y deshieleadecuadamente el parabrisas antesde poner en marcha las escobillas.
PRECAUCIÓN
Para no dañar la bomba dellavacristales, no haga funcionareste dispositivo con el depósito de
líquido vacío.
ADVERTENCIA
No utilice el lavacristales cuando esté helando sin calentar
previamente el parabrisas con los
dispositivos de deshielo, ya que el
líquido podría congelarse encontacto con el parabrisas ydificultar la visión.
OCM040133
OCM040133L
Tipo B
Tipo A

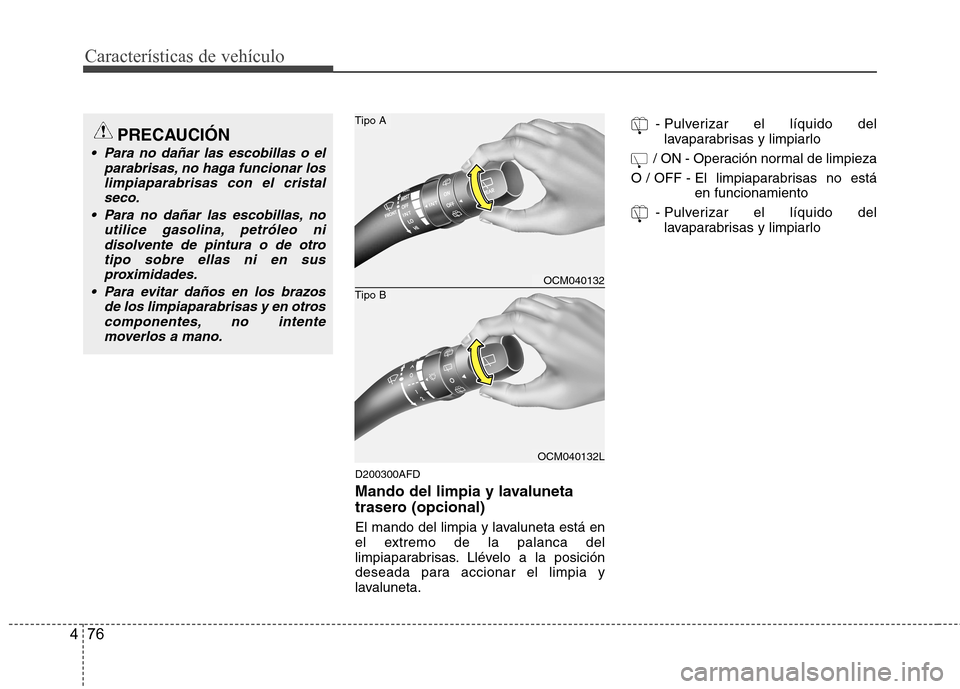

Page 156 of 386

Características de vehículo
76
4
D200300AFD
Mando del limpia y lavaluneta
trasero (opcional)
El mando del limpia y lavaluneta está en
el extremo de la palanca del
limpiaparabrisas. Llévelo a la posición
deseada para accionar el limpia y
lavaluneta. - Pulverizar el líquido del
lavaparabrisas y limpiarlo
/ ON - Operación normal de limpieza
O / OFF - El limpiaparabrisas no está en funcionamiento
- Pulverizar el líquido del lavaparabrisas y limpiarlo
PRECAUCIÓN
Para no dañar las escobillas o el
parabrisas, no haga funcionar loslimpiaparabrisas con el cristal
seco.
Para no dañar las escobillas, no utilice gasolina, petróleo ni
disolvente de pintura o de otro tipo sobre ellas ni en sus
proximidades.
Para evitar daños en los brazos de los limpiaparabrisas y en otros
componentes, no intentemoverlos a mano.
OCM040132
OCM040132L
Tipo B
Tipo A

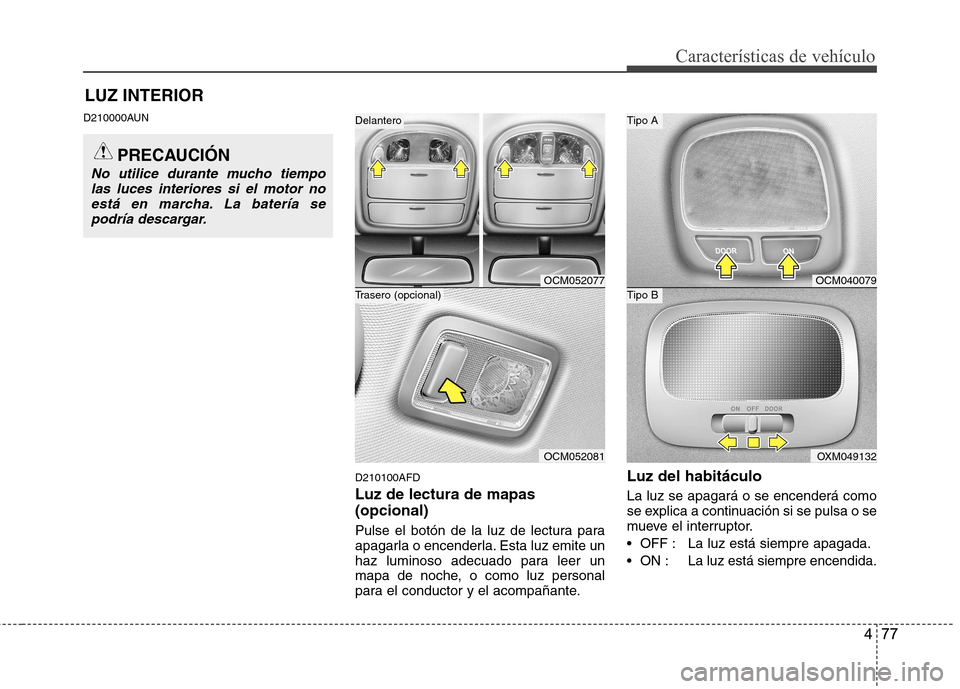

Page 157 of 386

477
Características de vehículo
LUZ INTERIOR
D210000AUN
D210100AFD Luz de lectura de mapas (opcional)
Pulse el botón de la luz de lectura para
apagarla o encenderla. Esta luz emite un
haz luminoso adecuado para leer un
mapa de noche, o como luz personal
para el conductor y el acompañante.Luz del habitáculo La luz se apagará o se encenderá como
se explica a continuación si se pulsa o se
mueve el interruptor.
La luz está siempre apagada.
La luz está siempre encendida.
PRECAUCIÓN
No utilice durante mucho tiempo
las luces interiores si el motor no está en marcha. La batería sepodría descargar.
OCM040079
OXM049132
Tipo B
Tipo A
OCM052077
OCM052081
Trasero (opcional)
Delantero
Page 158 of 386

Características de vehículo
78
4
La luz se enciende al abrir
cualquier puerta (o el portón
trasero), independientemente
de la posición del interruptor
de encendido.
Cuando las puertas se
debloquean cin el transmisor (o la
llave smart), la luz se enciende
duramte 30 mientras no se abra
alguna puerta. La luz se apaga
gradualmente aproximadamente
30 segundos después de cerrar
la puerta. Sin embargo, si el interruptorde encendido está en posición
ON o se han bloqueado todas
las puertas con el transmisor,la luz se apagará
inmediatamente.
Si una puerta se abre con el
interruptor de encendido en
posición ACC o LOCK, la luz
permanecerá encendida
durante 20 segundos. Sin
embargo, si una puerta se
abre con el interruptor deencendido en posición ON, la
luz permanece continuamenteencendida. D210300ACM
Luz del maletero (opcional)
OFF: La luz está siempre apagada.
:
La luz está siempre encendida.
: La luz de maletero se
enciende cuando se abre el
portón trasero. Lámpara de cortesía de la puerta (opcional)
La luz de cortesía de la puerta se
enciende al abrir el vehículo, para
facilitar la entrada y salida. También
sirve como aviso de que la puerta está
abierta para los vehículos que pasan.
OXM049136OCM040134

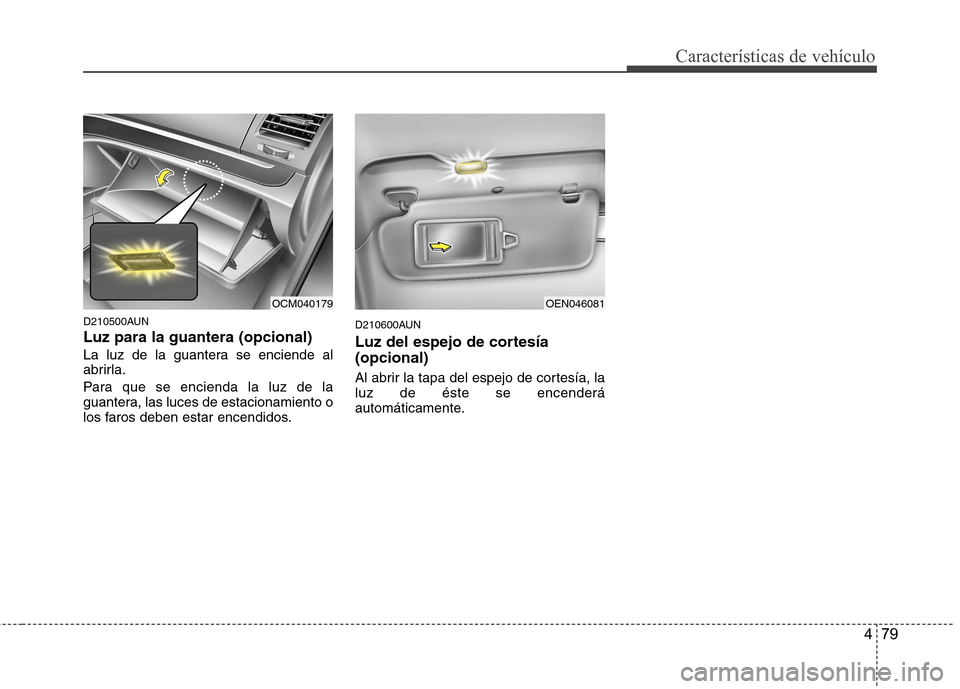

Page 159 of 386

479
Características de vehículo
D210500AUN Luz para la guantera (opcional)
La luz de la guantera se enciende al
abrirla.
Para que se encienda la luz de la
guantera, las luces de estacionamiento o
los faros deben estar encendidos.D210600AUN
Luz del espejo de cortesía (opcional)
Al abrir la tapa del espejo de cortesía, la luz de éste se encenderá
automáticamente.
OEN046081OCM040179

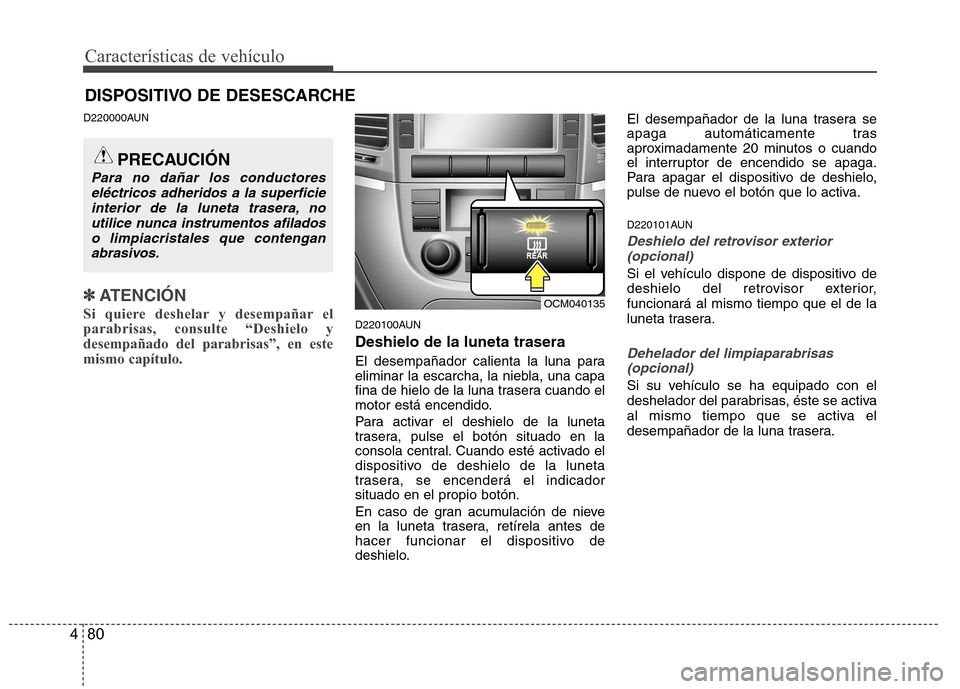

Page 160 of 386

Características de vehículo
80
4
DISPOSITIVO DE DESESCARCHE
D220000AUN
✽✽ ATENCIÓN
Si quiere deshelar y desempañar el parabrisas, consulte “Deshielo ydesempañado del parabrisas”, en estemismo capítulo.
D220100AUN Deshielo de la luneta trasera
El desempañador calienta la luna para
eliminar la escarcha, la niebla, una capa
fina de hielo de la luna trasera cuando el
motor está encendido.
Para activar el deshielo de la luneta
trasera, pulse el botón situado en la
consola central. Cuando esté activado el
dispositivo de deshielo de la luneta
trasera, se encenderá el indicadorsituado en el propio botón.
En caso de gran acumulación de nieve
en la luneta trasera, retírela antes de
hacer funcionar el dispositivo de
deshielo. El desempañador de la luna trasera se
apaga automáticamente tras
aproximadamente 20 minutos o cuando
el interruptor de encendido se apaga.
Para apagar el dispositivo de deshielo,
pulse de nuevo el botón que lo activa.
D220101AUN
Deshielo del retrovisor exterior
(opcional)
Si el vehículo dispone de dispositivo de
deshielo del retrovisor exterior,funcionará al mismo tiempo que el de la
luneta trasera.
Dehelador del limpiaparabrisas(opcional)
Si su vehículo se ha equipado con el
deshelador del parabrisas, éste se activa
al mismo tiempo que se activa el
desempañador de la luna trasera.
PRECAUCIÓN
Para no dañar los conductores eléctricos adheridos a la superficie interior de la luneta trasera, noutilice nunca instrumentos afiladoso limpiacristales que contengan
abrasivos.
OCM040135
