Hyundai Santa Fe 2011 Manual del propietario (in Spanish)

461
Características de vehículo
Introducción de la llave « Insert key »
Si pulsa el botón de INICIO/PARADA
DEL MOTOR mientras se ilumina el
mensaje "Key is not detected" (La llave
no se detecta) en la pantalla LCD, la
advertencia "Insert key" se iluminará
durante 10 segundos. El indicador del
inmobilizador y la luz del soporte de la
llave parpadearán durante 10 segundos. Pulse de nuevo el botón de inicio
« Press start button again »
Si no puede operar el botón de
INICIO/PARADA DEL MOTOR cuando
hay un problema en el sistema del botón
de INICIO/PARADA DEL MOTOR, la
advertencia se iluminará durante 10segundos y la señal acústica sonará
continuamente para indicarle que puede
arrancar el botón pulsando una vez más
el botón de INICIO/PARADA DEL
MOTOR. La señal acústica parará si el
sistema del botón de INICIO/PARADA
DEL MOTOR funciona correctamente o
si se activa la alarma antirrobo. Si la
advertencia se ilumina cada vez que
pulsa el botón de INICIO/PARADAdel
MOTOR, lleve su vehículo a distribuidor
HYUNDAI autorizado y haga revisar el
vehículo.Cambie a las posiciones "P" o "N" para
arrancar el motor
« Shift to "P" or "N" to start engine »
Si intenta arrancar el motor sin la
transmisión en la posición P
(estacionamiento) o N (punto muerto), la
advertencia se ilumina durante 10
segundos en la pantalla LCD. Puede
arrancar el motor con la transmisión
colocada en N (punto muerto), pero por
su seguridad es mejor que arranque el
motor con la transmisión colocada en laposición P (estacionamiento).
Pulsar el botón de inicio mientras se gira el volante
« Press start button while turn steering »
Si el volante no se desbloquea como
normalmente cuando se pulsa el botón
de INICIO/PARADA DEL MOTOR, la
advertencia se ilumina durante 10
segundos en la pantalla LCD. La señal
acústica de advertencia sonará una vez
y la luz del botón de INICIO/PARADA
DEL MOTOR parpadeará durante 10
segundos. Una vez advertido, pulse el
botón de INICIO/PARADA DEL MOTOR
mientras gira el volante a la derecha y ala izquierda.
Comprobación del bloqueo del volante « Check steering wheel lock »
Si el volante no se bloquea como
normalmente al colocar el botón de
INICIO/PARADA DEL MOTOR en la
posición OFF, la advertencia se ilumina
durante 10 segundos en la pantalla LCD.
La señal acústica de advertencia sonará
durante 3 segundos y la luz del botón de
INICIO/PARADA DEL MOTOR
parpadeará durante 10 segundos. ¡Puerta abierta! (opcional)
« Door open! » Este indicador se ilumina cuando la
puerta no está completamente cerrada.
El indicador muestra que puerta está
abierta.

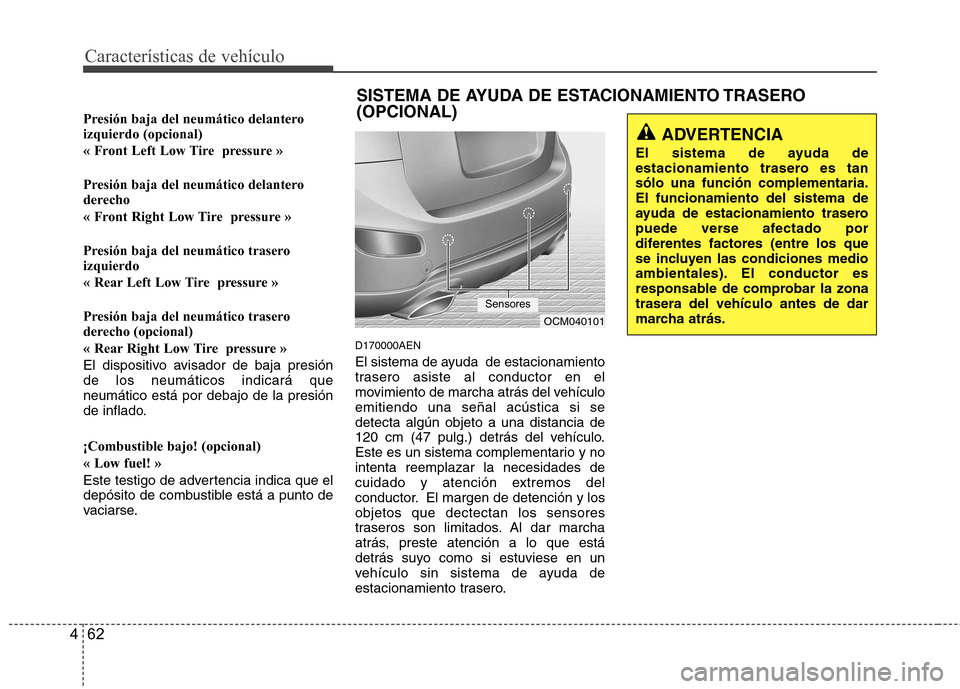

Características de vehículo
62
4
Presión baja del neumático delantero izquierdo (opcional)
« Front Left Low Tire pressure »
Presión baja del neumático delantero
derecho
« Front Right Low Tire pressure »
Presión baja del neumático trasero izquierdo
« Rear Left Low Tire pressure »
Presión baja del neumático trasero
derecho (opcional)
« Rear Right Low Tire pressure »
El dispositivo avisador de baja presión de los neumáticos indicará queneumático está por debajo de la presión
de inflado. ¡Combustible bajo! (opcional) « Low fuel! »
Este testigo de advertencia indica que el
depósito de combustible está a punto de
vaciarse. D170000AEN
El sistema de ayuda de estacionamiento
trasero asiste al conductor en el
movimiento de marcha atrás del vehículoemitiendo una señal acústica si sedetecta algún objeto a una distancia de
120 cm (47 pulg.) detrás del vehículo.
Este es un sistema complementario y nointenta reemplazar la necesidades de
cuidado y atención extremos del
conductor. El margen de detención y losobjetos que dectectan los sensores
traseros son limitados. Al dar marcha
atrás, preste atención a lo que está
detrás suyo como si estuviese en un
vehículo sin sistema de ayuda de
estacionamiento trasero.
ADVERTENCIA
El sistema de ayuda de
estacionamiento trasero es tansólo una función complementaria.El funcionamiento del sistema de
ayuda de estacionamiento trasero
puede verse afectado por
diferentes factores (entre los que
se incluyen las condiciones medio
ambientales). El conductor es
responsable de comprobar la zonatrasera del vehículo antes de dar
marcha atrás.
OCM040101
Sensores
SISTEMA DE AYUDA DE ESTACIONAMIENTO TRASERO (OPCIONAL)

463
Características de vehículo

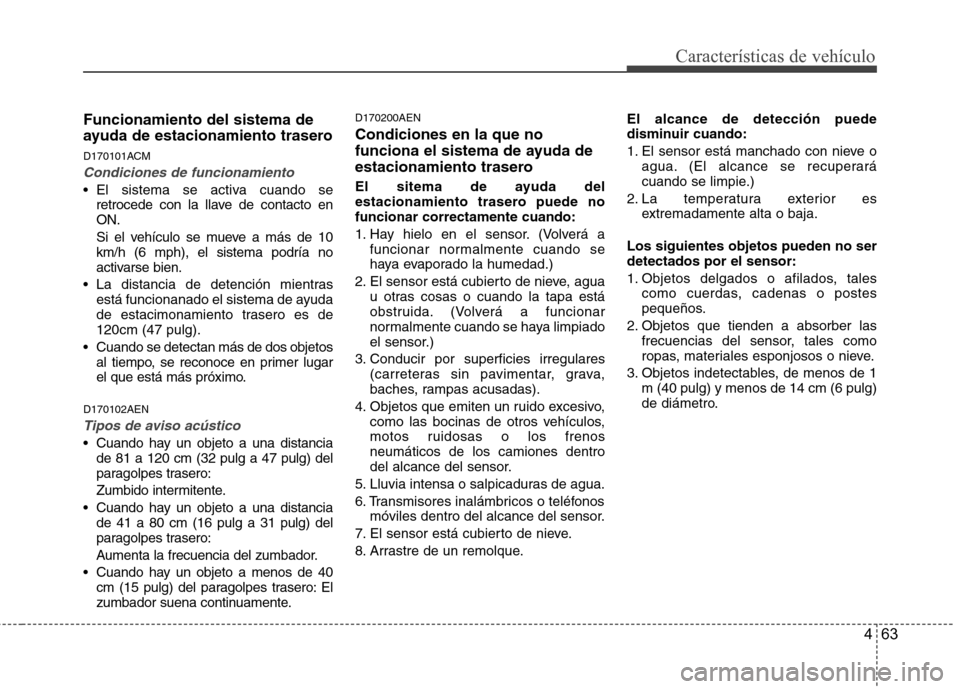

Funcionamiento del sistema de
ayuda de estacionamiento trasero
D170101ACM
Condiciones de funcionamiento
El sistema se activa cuando seretrocede con la llave de contacto en ON.
Si el vehículo se mueve a más de 10 km/h (6 mph), el sistema podría no
activarse bien.
La distancia de detención mientras está funcionanado el sistema de ayuda
de estacimonamiento trasero es de120cm (47 pulg).
Cuando se detectan más de dos objetos al tiempo, se reconoce en primer lugar
el que está más próximo.
D170102AEN
Tipos de aviso acústico
Cuando hay un objeto a una distancia de 81 a 120 cm (32 pulg a 47 pulg) del
paragolpes trasero:
Zumbido intermitente.
Cuando hay un objeto a una distancia de 41 a 80 cm (16 pulg a 31 pulg) del
paragolpes trasero:
Aumenta la frecuencia del zumbador.
Cuando hay un objeto a menos de 40 cm (15 pulg) del paragolpes trasero: El
zumbador suena continuamente. D170200AEN Condiciones en la que no
funciona el sistema de ayuda de
estacionamiento trasero
El sitema de ayuda del
estacionamiento trasero puede nofuncionar correctamente cuando:
1. Hay hielo en el sensor. (Volverá a
funcionar normalmente cuando se
haya evaporado la humedad.)
2. El sensor está cubierto de nieve, agua u otras cosas o cuando la tapa está
obstruida. (Volverá a funcionar
normalmente cuando se haya limpiado
el sensor.)
3. Conducir por superficies irregulares (carreteras sin pavimentar, grava,
baches, rampas acusadas).
4. Objetos que emiten un ruido excesivo, como las bocinas de otros vehículos,
motos ruidosas o los frenosneumáticos de los camiones dentro
del alcance del sensor.
5. Lluvia intensa o salpicaduras de agua.
6. Transmisores inalámbricos o teléfonos móviles dentro del alcance del sensor.
7. El sensor está cubierto de nieve.
8. Arrastre de un remolque. El alcance de detección puede
disminuir cuando:
1. El sensor está manchado con nieve o
agua. (El alcance se recuperará
cuando se limpie.)
2. La temperatura exterior es extremadamente alta o baja.
Los siguientes objetos pueden no serdetectados por el sensor:
1. Objetos delgados o afilados, tales como cuerdas, cadenas o postes
pequeños.
2. Objetos que tienden a absorber las frecuencias del sensor, tales como
ropas, materiales esponjosos o nieve.
3. Objetos indetectables, de menos de 1 m (40 pulg) y menos de 14 cm (6 pulg)
de diámetro.

Características de vehículo
64
4

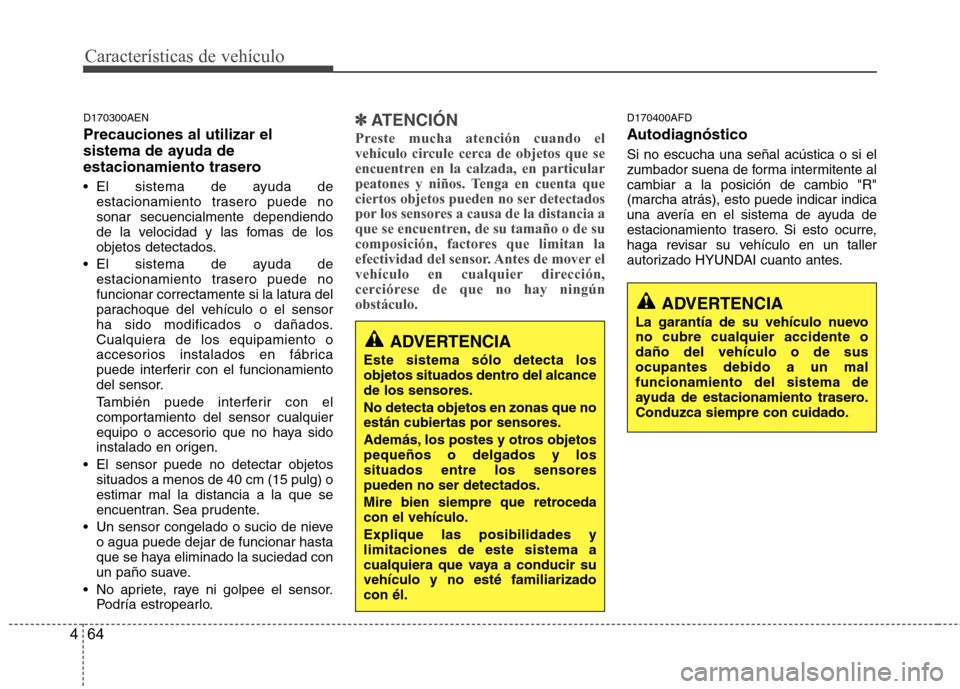

D170300AEN Precauciones al utilizar el
sistema de ayuda de
estacionamiento trasero
El sistema de ayuda de
estacionamiento trasero puede no sonar secuencialmente dependiendo
de la velocidad y las fomas de los
objetos detectados.
El sistema de ayuda de estacionamiento trasero puede no
funcionar correctamente si la latura del
parachoque del vehículo o el sensor
ha sido modificados o dañados.
Cualquiera de los equipamiento o
accesorios instalados en fábrica
puede interferir con el funcionamiento
del sensor.
También puede interferir con el
comportamiento del sensor cualquier
equipo o accesorio que no haya sido
instalado en origen.
El sensor puede no detectar objetos situados a menos de 40 cm (15 pulg) oestimar mal la distancia a la que se
encuentran. Sea prudente.
Un sensor congelado o sucio de nieve o agua puede dejar de funcionar hasta
que se haya eliminado la suciedad con
un paño suave.
No apriete, raye ni golpee el sensor. Podría estropearlo.✽✽ ATENCIÓN
Preste mucha atención cuando el
vehículo circule cerca de objetos que se
encuentren en la calzada, en particular
peatones y niños. Tenga en cuenta que
ciertos objetos pueden no ser detectados
por los sensores a causa de la distancia a
que se encuentren, de su tamaño o de su
composición, factores que limitan la
efectividad del sensor. Antes de mover el
vehículo en cualquier dirección,
cerciórese de que no hay ningúnobstáculo.D170400AFD
Autodiagnóstico Si no escucha una señal acústica o si el
zumbador suena de forma intermitente alcambiar a la posición de cambio "R"(marcha atrás), esto puede indicar indica
una avería en el sistema de ayuda de
estacionamiento trasero. Si esto ocurre,
haga revisar su vehículo en un taller
autorizado HYUNDAI cuanto antes.
ADVERTENCIA
Este sistema sólo detecta los
objetos situados dentro del alcancede los sensores. No detecta objetos en zonas que no
están cubiertas por sensores.
Además, los postes y otros objetos pequeños o delgados y lossituados entre los sensorespueden no ser detectados.
Mire bien siempre que retroceda con el vehículo. Explique las posibilidades y limitaciones de este sistema a
cualquiera que vaya a conducir suvehículo y no esté familiarizadocon él.
ADVERTENCIA
La garantía de su vehículo nuevo no cubre cualquier accidente odaño del vehículo o de susocupantes debido a un malfuncionamiento del sistema de
ayuda de estacionamiento trasero.Conduzca siempre con cuidado.

465
Características de vehículo

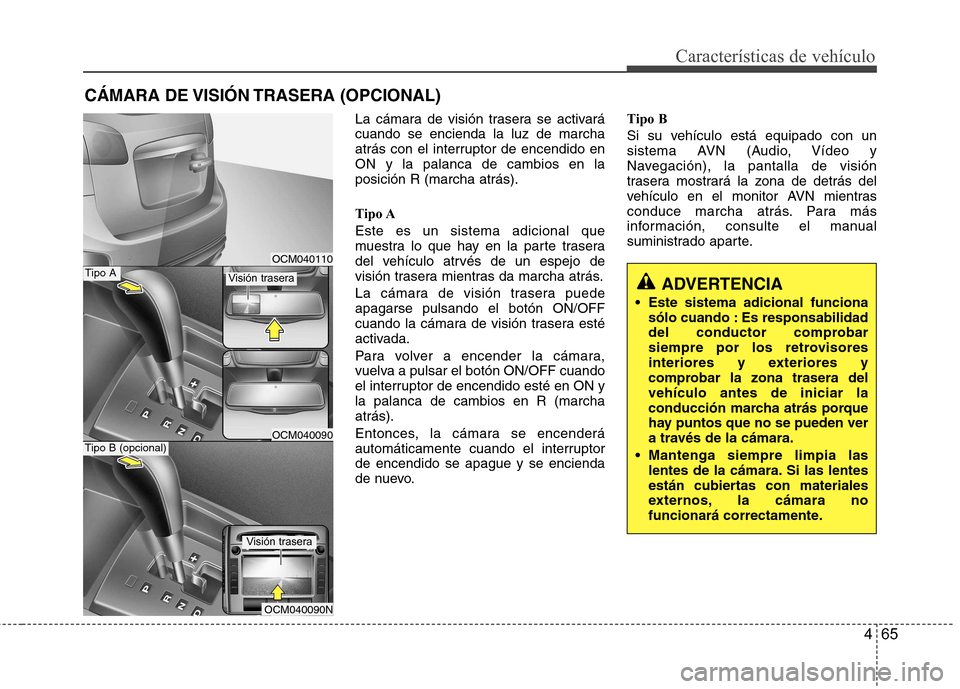

La cámara de visión trasera se activará cuando se encienda la luz de marcha
atrás con el interruptor de encendido enON y la palanca de cambios en laposición R (marcha atrás).
Tipo A Este es un sistema adicional que
muestra lo que hay en la parte trasera
del vehículo atrvés de un espejo de
visión trasera mientras da marcha atrás.
La cámara de visión trasera puede apagarse pulsando el botón ON/OFF
cuando la cámara de visión trasera esté
activada.
Para volver a encender la cámara,
vuelva a pulsar el botón ON/OFF cuando
el interruptor de encendido esté en ON yla palanca de cambios en R (marchaatrás).
Entonces, la cámara se encenderá
automáticamente cuando el interruptorde encendido se apague y se encienda
de nuevo.Tipo B
Si su vehículo está equipado con un
sistema AVN (Audio, Vídeo y
Navegación), la pantalla de visión
trasera mostrará la zona de detrás del
vehículo en el monitor AVN mientras
conduce marcha atrás. Para más
información, consulte el manual
suministrado aparte.
CÁMARA DE VISIÓN TRASERA (OPCIONAL)
ADVERTENCIA
Este sistema adicional funciona sólo cuando : Es responsabilidad
del conductor comprobar
siempre por los retrovisores
interiores y exteriores y
comprobar la zona trasera delvehículo antes de iniciar la
conducción marcha atrás porque
hay puntos que no se pueden ver
a través de la cámara.
Mantenga siempre limpia las lentes de la cámara. Si las lentes
están cubiertas con materiales
externos, la cámara no
funcionará correctamente.
OCM040110
OCM040090N
Tipo B (opcional)OCM040090
Tipo AVisión trasera
Visión trasera

Características de vehículo
66
4

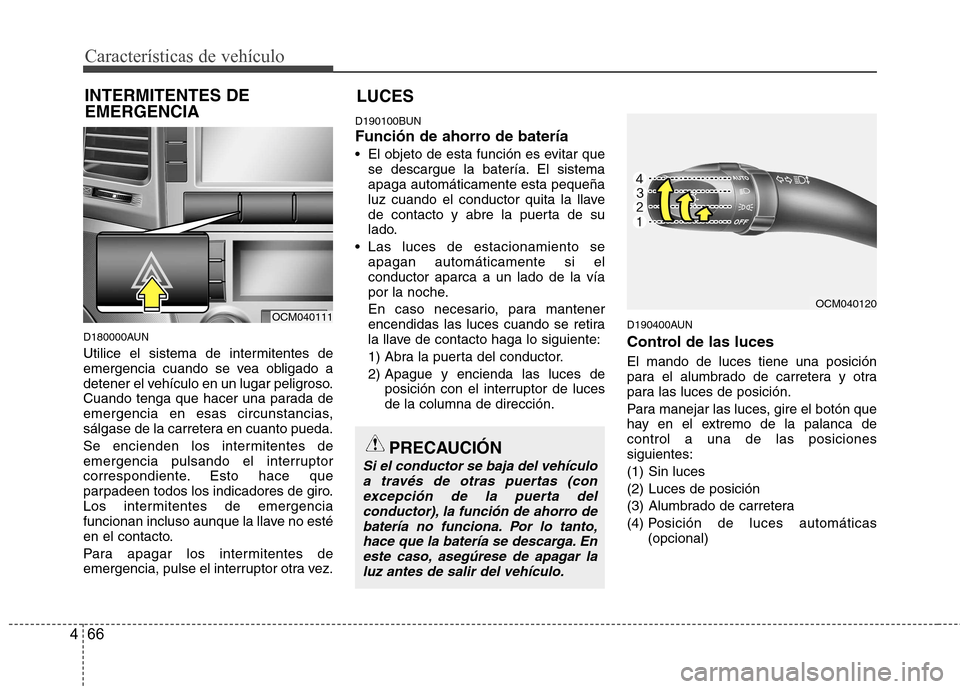

D180000AUN
Utilice el sistema de intermitentes de
emergencia cuando se vea obligado a
detener el vehículo en un lugar peligroso.
Cuando tenga que hacer una parada de
emergencia en esas circunstancias,
sálgase de la carretera en cuanto pueda.
Se encienden los intermitentes de
emergencia pulsando el interruptor
correspondiente. Esto hace que
parpadeen todos los indicadores de giro.
Los intermitentes de emergencia
funcionan incluso aunque la llave no esté
en el contacto.
Para apagar los intermitentes de
emergencia, pulse el interruptor otra vez. D190100BUN
Función de ahorro de batería
El objeto de esta función es evitar que
se descargue la batería. El sistema apaga automáticamente esta pequeña
luz cuando el conductor quita la llave
de contacto y abre la puerta de su
lado.
Las luces de estacionamiento se apagan automáticamente si elconductor aparca a un lado de la vía
por la noche.
En caso necesario, para mantener
encendidas las luces cuando se retira
la llave de contacto haga lo siguiente:
1) Abra la puerta del conductor.
2) Apague y encienda las luces de posición con el interruptor de luces de la columna de dirección. D190400AUN
Control de las luces El mando de luces tiene una posición
para el alumbrado de carretera y otra
para las luces de posición.
Para manejar las luces, gire el botón que
hay en el extremo de la palanca decontrol a una de las posicionessiguientes:
(1) Sin luces
(2) Luces de posición
(3) Alumbrado de carretera
(4) Posición de l
uces automáticas
(opcional)
INTERMITENTES DE EMERGENCIA LUCES
OCM040111OCM040120
PRECAUCIÓN
Si el conductor se baja del vehículo
a través de otras puertas (con
excepción de la puerta delconductor), la función de ahorro debatería no funciona. Por lo tanto,hace que la batería se descarga. En
este caso, asegúrese de apagar la luz antes de salir del vehículo.

467
Características de vehículo

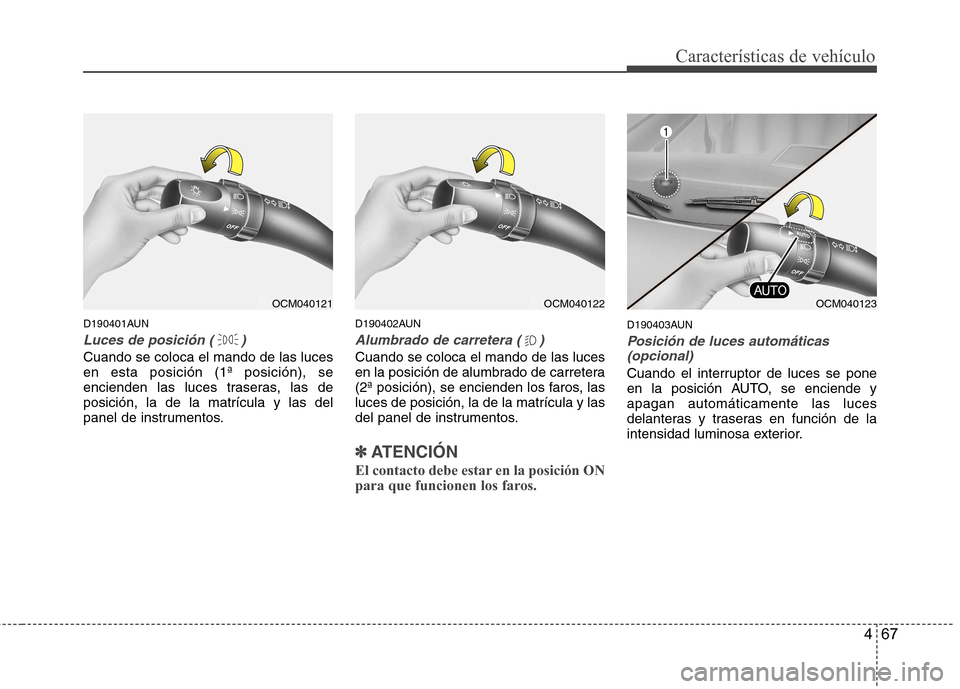

D190401AUN
Luces de posición ( )
Cuando se coloca el mando de las luces en esta posición (1ª posición), se
encienden las luces traseras, las deposición, la de la matrícula y las del
panel de instrumentos.D190402AUN
Alumbrado de carretera ( )
Cuando se coloca el mando de las luces
en la posición de alumbrado de carretera
(2ª posición), se encienden los faros, lasluces de posición, la de la matrícula y las
del panel de instrumentos.
✽✽
ATENCIÓN
El contacto debe estar en la posición ON
para que funcionen los faros.
D190403AUN
Posición de luces automáticas (opcional)
Cuando el interruptor de luces se pone
en la posición AUTO, se enciende yapagan automáticamente las luces
delanteras y traseras en función de la
intensidad luminosa exterior.
OCM040121OCM040122OCM040123

Características de vehículo
68
4

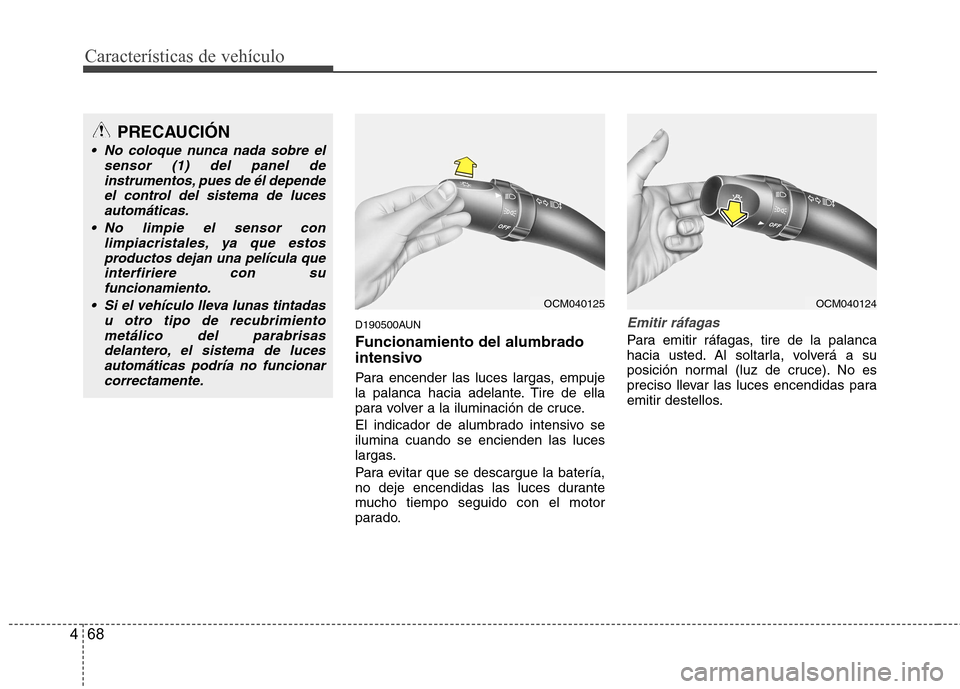

D190500AUN Funcionamiento del alumbrado
intensivo
Para encender las luces largas, empuje
la palanca hacia adelante. Tire de ella
para volver a la iluminación de cruce.
El indicador de alumbrado intensivo se ilumina cuando se encienden las luces
largas.
Para evitar que se descargue la batería,
no deje encendidas las luces durante
mucho tiempo seguido con el motor
parado.Emitir ráfagas
Para emitir ráfagas, tire de la palanca
hacia usted. Al soltarla, volverá a su
posición normal (luz de cruce). No es
preciso llevar las luces encendidas para
emitir destellos.
PRECAUCIÓN
No coloque nunca nada sobre el
sensor (1) del panel de
instrumentos, pues de él dependeel control del sistema de lucesautomáticas.
No limpie el sensor con limpiacristales, ya que estosproductos dejan una película queinterfiriere con su funcionamiento.
Si el vehículo lleva lunas tintadas u otro tipo de recubrimientometálico del parabrisasdelantero, el sistema de lucesautomáticas podría no funcionar
correctamente.
OCM040125OCM040124

469
Características de vehículo

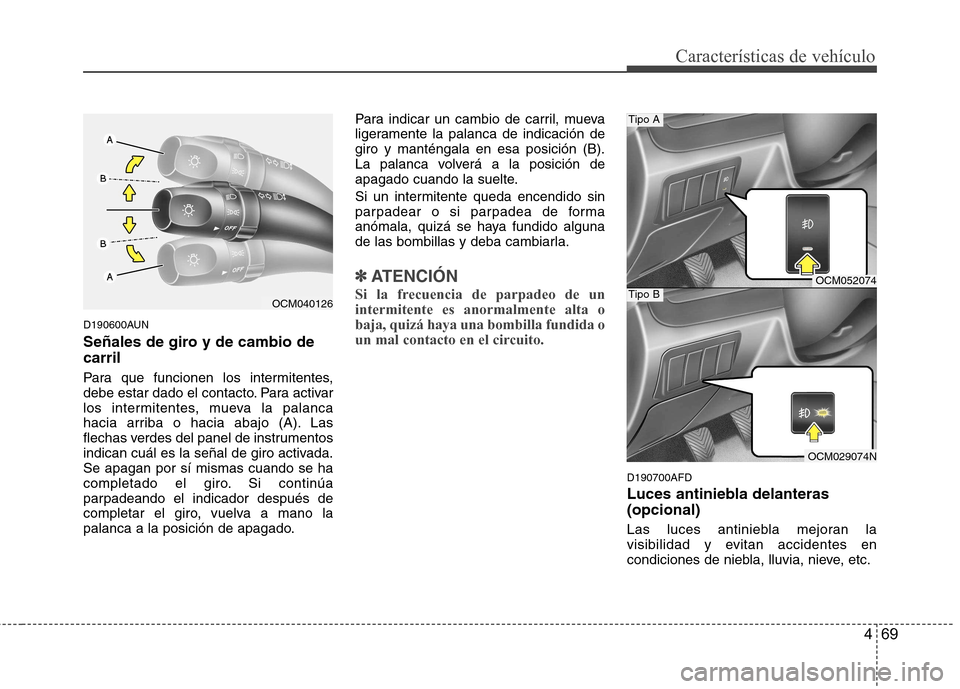

D190600AUN
Señales de giro y de cambio de carril
Para que funcionen los intermitentes,
debe estar dado el contacto. Para activar
los intermitentes, mueva la palanca
hacia arriba o hacia abajo (A). Las
flechas verdes del panel de instrumentos
indican cuál es la señal de giro activada.Se apagan por sí mismas cuando se ha
completado el giro. Si continúa
parpadeando el indicador después de
completar el giro, vuelva a mano la
palanca a la posición de apagado.Para indicar un cambio de carril, mueva
ligeramente la palanca de indicación degiro y manténgala en esa posición (B).
La palanca volverá a la posición de
apagado cuando la suelte.
Si un intermitente queda encendido sin
parpadear o si parpadea de forma
anómala, quizá se haya fundido alguna
de las bombillas y deba cambiarla.
✽✽
ATENCIÓN
Si la frecuencia de parpadeo de un intermitente es anormalmente alta obaja, quizá haya una bombilla fundida o
un mal contacto en el circuito.
D190700AFD
Luces antiniebla delanteras (opcional)
Las luces antiniebla mejoran la
visibilidad y evitan accidentes en
condiciones de niebla, lluvia, nieve, etc.
OCM040126
OCM052074
OCM029074N
Tipo A
Tipo B

Características de vehículo
70
4

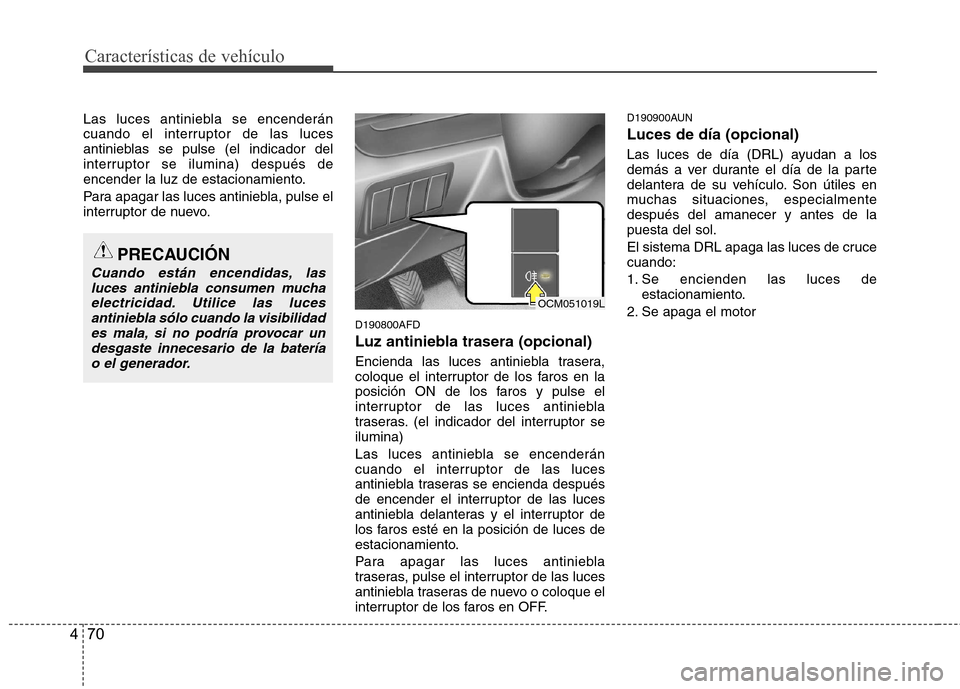

Las luces antiniebla se encenderán
cuando el interruptor de las luces
antinieblas se pulse (el indicador del
interruptor se ilumina) después de
encender la luz de estacionamiento.
Para apagar las luces antiniebla, pulse el
interruptor de nuevo.
D190800AFD
Luz antiniebla trasera (opcional)
Encienda las luces antiniebla trasera,
coloque el interruptor de los faros en la
posición ON de los faros y pulse el
interruptor de las luces antiniebla
traseras. (el indicador del interruptor seilumina)
Las luces antiniebla se encenderán
cuando el interruptor de las luces
antiniebla traseras se encienda después
de encender el interruptor de las luces
antiniebla delanteras y el interruptor de
los faros esté en la posición de luces de
estacionamiento.
Para apagar las luces antiniebla
traseras, pulse el interruptor de las luces
antiniebla traseras de nuevo o coloque el
interruptor de los faros en OFF.D190900AUN Luces de día (opcional)
Las luces de día (DRL) ayudan a los
demás a ver durante el día de la parte
delantera de su vehículo. Son útiles en
muchas situaciones, especialmentedespués del amanecer y antes de lapuesta del sol.
El sistema DRL apaga las luces de cruce cuando:
1. Se encienden las luces de
estacionamiento.
2. Se apaga el motor
PRECAUCIÓN
Cuando están encendidas, las luces antiniebla consumen muchaelectricidad. Utilice las lucesantiniebla sólo cuando la visibilidad
es mala, si no podría provocar undesgaste innecesario de la bateríao el generador.
OCM051019L
