Hyundai Santa Fe 2011 Manual del propietario (in Spanish)
Manufacturer: HYUNDAI, Model Year: 2011, Model line: Santa Fe, Model: Hyundai Santa Fe 2011Pages: 386, PDF Size: 30.16 MB
Page 131 of 386

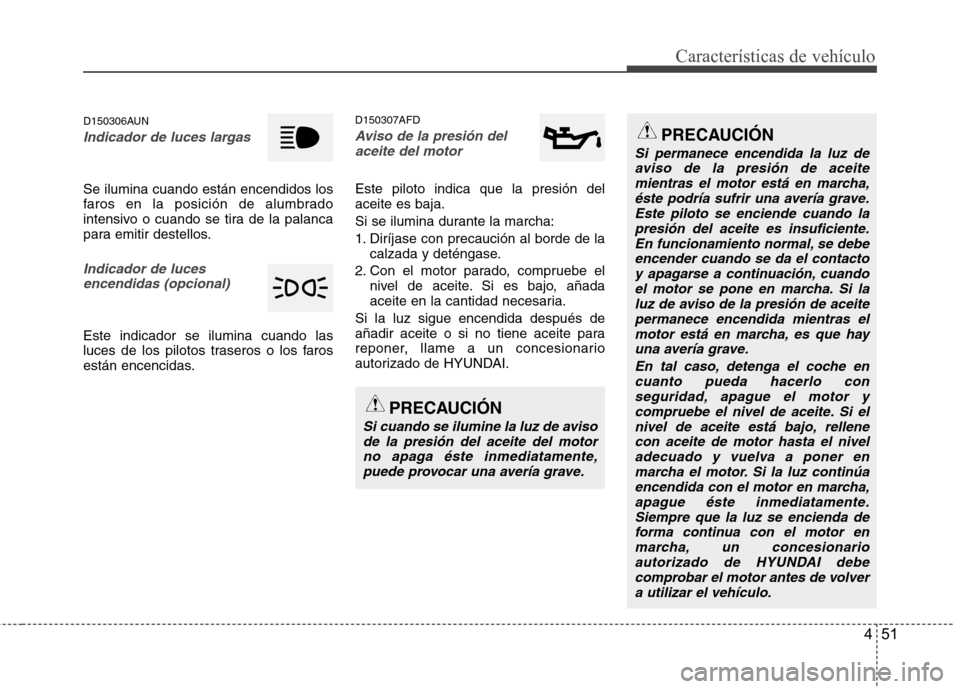

451
Características de vehículo
D150306AUN
Indicador de luces largas
Se ilumina cuando están encendidos los
faros en la posición de alumbrado
intensivo o cuando se tira de la palanca
para emitir destellos.
Indicador de lucesencendidas (opcional)
Este indicador se ilumina cuando las
luces de los pilotos traseros o los faros
están encencidas. D150307AFD
Aviso de la presión del
aceite del motor
Este piloto indica que la presión del aceite es baja.
Si se ilumina durante la marcha:
1. Diríjase con precaución al borde de la calzada y deténgase.
2. Con el motor parado, compruebe el nivel de aceite. Si es bajo, añada
aceite en la cantidad necesaria.
Si la luz sigue encendida después de
añadir aceite o si no tiene aceite para
reponer, llame a un concesionario
autorizado de HYUNDAI.
PRECAUCIÓN
Si cuando se ilumine la luz de aviso de la presión del aceite del motor no apaga éste inmediatamente,
puede provocar una avería grave.
PRECAUCIÓN
Si permanece encendida la luz deaviso de la presión de aceite mientras el motor está en marcha,éste podría sufrir una avería grave. Este piloto se enciende cuando la
presión del aceite es insuficiente. En funcionamiento normal, se debeencender cuando se da el contacto
y apagarse a continuación, cuandoel motor se pone en marcha. Si la luz de aviso de la presión de aceitepermanece encendida mientras el
motor está en marcha, es que hayuna avería grave.
En tal caso, detenga el coche encuanto pueda hacerlo conseguridad, apague el motor y
compruebe el nivel de aceite. Si elnivel de aceite está bajo, rellenecon aceite de motor hasta el niveladecuado y vuelva a poner en
marcha el motor. Si la luz continúa encendida con el motor en marcha,apague éste inmediatamente. Siempre que la luz se encienda de
forma continua con el motor en marcha, un concesionarioautorizado de HYUNDAI debecomprobar el motor antes de volver
a utilizar el vehículo.
Page 132 of 386

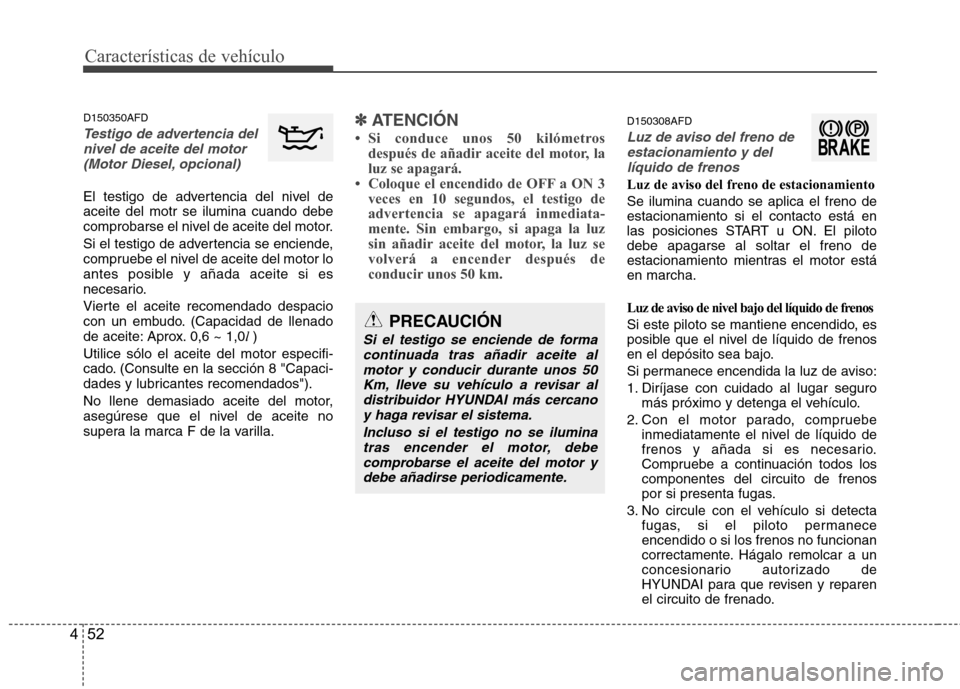

Características de vehículo
52
4
D150350AFD
Testigo de advertencia del
nivel de aceite del motor
(Motor Diesel, opcional)
El testigo de advertencia del nivel de aceite del motr se ilumina cuando debe
comprobarse el nivel de aceite del motor.
Si el testigo de advertencia se enciende,
compruebe el nivel de aceite del motor lo
antes posible y añada aceite si es
necesario.
Vierte el aceite recomendado despacio
con un embudo. (Capacidad de llenado
de aceite: Aprox. 0,6 ~ 1,0 l )
Utilice sólo el aceite del motor especifi-
cado. (Consulte en la sección 8 "Capaci-
dades y lubricantes recomendados").
No llene demasiado aceite del motor,
asegúrese que el nivel de aceite no
supera la marca F de la varilla.
✽✽ ATENCIÓN
Page 133 of 386

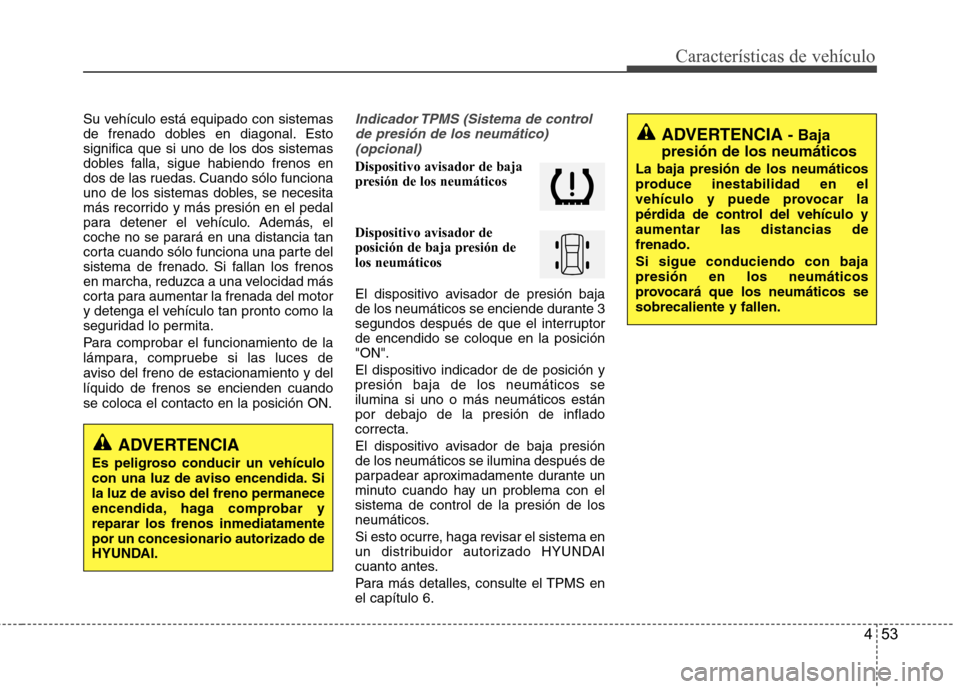

453
Características de vehículo
Su vehículo está equipado con sistemas
de frenado dobles en diagonal. Estosignifica que si uno de los dos sistemas
dobles falla, sigue habiendo frenos en
dos de las ruedas. Cuando sólo funciona
uno de los sistemas dobles, se necesita
más recorrido y más presión en el pedal
para detener el vehículo. Además, el
coche no se parará en una distancia tan
corta cuando sólo funciona una parte del
sistema de frenado. Si fallan los frenos
en marcha, reduzca a una velocidad más
corta para aumentar la frenada del motor
y detenga el vehículo tan pronto como la
seguridad lo permita.
Para comprobar el funcionamiento de la
lámpara, compruebe si las luces de
aviso del freno de estacionamiento y dellíquido de frenos se encienden cuandose coloca el contacto en la posición ON.Indicador TPMS (Sistema de controlde presión de los neumático)(opcional)
Dispositivo avisador de baja
presión de los neumáticos
Dispositivo avisador de
posición de baja presión delos neumáticos
El dispositivo avisador de presión baja
de los neumáticos se enciende durante 3
segundos después de que el interruptorde encendido se coloque en la posición"ON".
El dispositivo indicador de de posición y presión baja de los neumáticos seilumina si uno o más neumáticos estánpor debajo de la presión de infladocorrecta.
El dispositivo avisador de baja presión de los neumáticos se ilumina después de
parpadear aproximadamente durante un
minuto cuando hay un problema con elsistema de control de la presión de los
neumáticos.
Si esto ocurre, haga revisar el sistema en
un distribuidor autorizado HYUNDAI
cuanto antes.
Para más detalles, consulte el TPMS en el capítulo 6.
ADVERTENCIA
Es peligroso conducir un vehículo
con una luz de aviso encendida. Si
la luz de aviso del freno permanece
encendida, haga comprobar yreparar los frenos inmediatamentepor un concesionario autorizado de
HYUNDAI.
ADVERTENCIA - Baja
presión de los neumáticos
La baja presión de los neumáticos
produce inestabilidad en el
vehículo y puede provocar la
pérdida de control del vehículo yaumentar las distancias defrenado. Si sigue conduciendo con baja presión en los neumáticos
provocará que los neumáticos sesobrecaliente y fallen.
Page 134 of 386

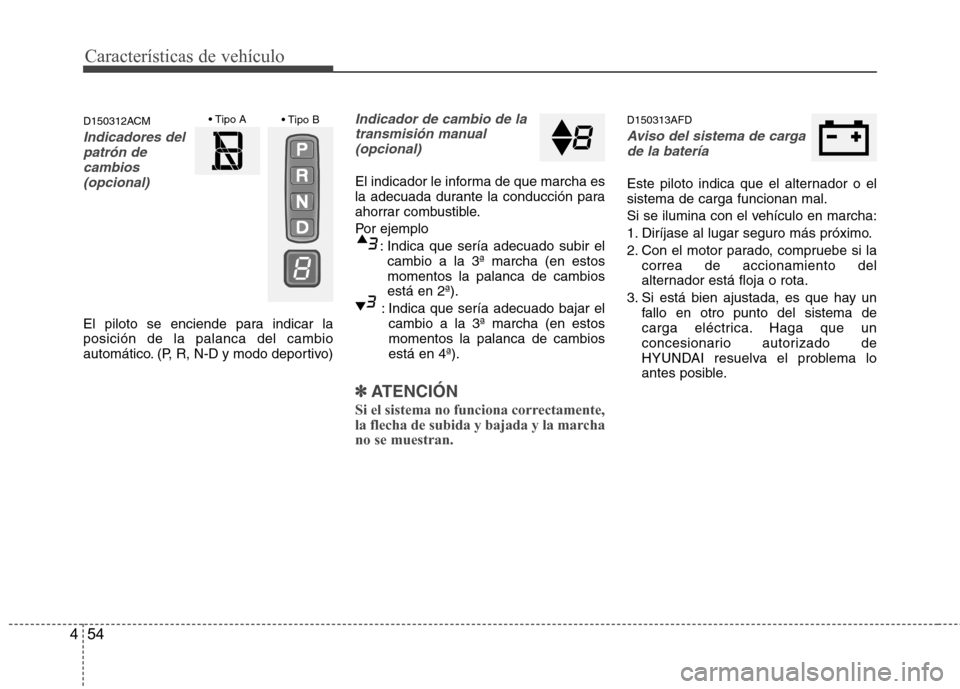

Características de vehículo
54
4
D150312ACM
Indicadores del
patrón decambios(opcional)
El piloto se enciende para indicar la posición de la palanca del cambio
automático. (P, R, N-D y modo deportivo)
Indicador de cambio de latransmisión manual(opcional)
El indicador le informa de que marcha es
la adecuada durante la conducción para
ahorrar combustible.
Por ejemplo
: Indica que sería adecuado subir elcambio a la 3ª marcha (en estos momentos la palanca de cambiosestá en 2ª).
: Indica que sería adecuado bajar el cambio a la 3ª marcha (en estosmomentos la palanca de cambiosestá en 4ª).
✽✽ ATENCIÓN
Si el sistema no funciona correctamente,
la flecha de subida y bajada y la marchano se muestran.
D150313AFD
Aviso del sistema de carga de la batería
Este piloto indica que el alternador o el sistema de carga funcionan mal.
Si se ilumina con el vehículo en marcha:
1. Diríjase al lugar seguro más próximo.
2. Con el motor parado, compruebe si la correa de accionamiento del
alternador está floja o rota.
3. Si está bien ajustada, es que hay un fallo en otro punto del sistema de
carga eléctrica. Haga que un
concesionario autorizado de
HYUNDAI resuelva el problema lo
antes posible.

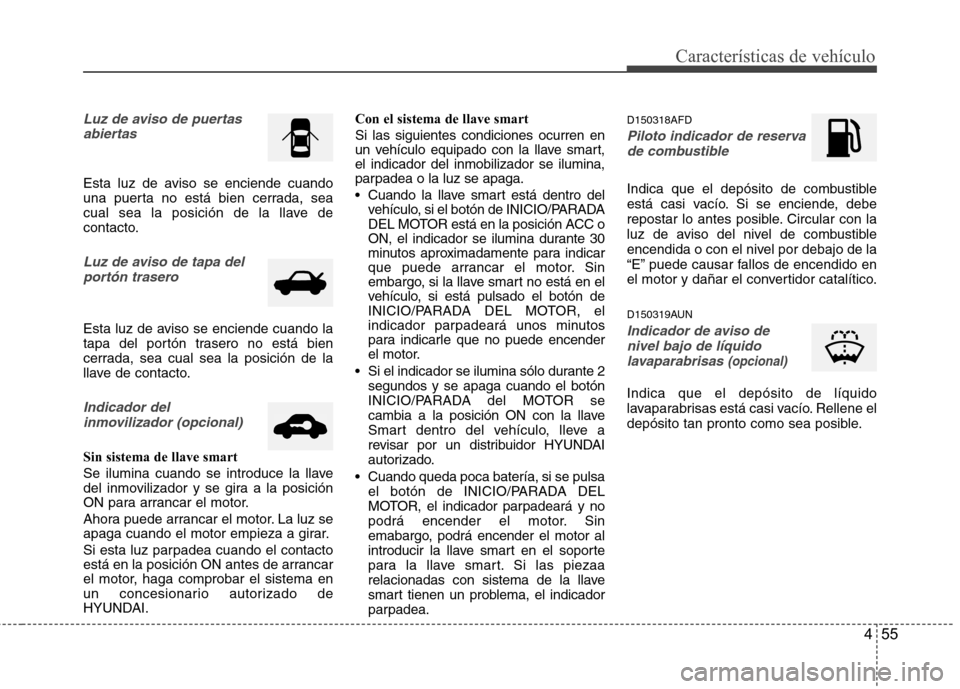

Page 135 of 386

455
Características de vehículo
Luz de aviso de puertasabiertas
Esta luz de aviso se enciende cuando
una puerta no está bien cerrada, sea
cual sea la posición de la llave de
contacto.
Luz de aviso de tapa delportón trasero
Esta luz de aviso se enciende cuando la
tapa del portón trasero no está bien
cerrada, sea cual sea la posición de la
llave de contacto.
Indicador del
inmovilizador (opcional)
Sin sistema de llave smart
Se ilumina cuando se introduce la llave
del inmovilizador y se gira a la posición
ON para arrancar el motor.
Ahora puede arrancar el motor. La luz se
apaga cuando el motor empieza a girar.
Si esta luz parpadea cuando el contacto
está en la posición ON antes de arrancar
el motor, haga comprobar el sistema en
un concesionario autorizado de
HYUNDAI. Con el sistema de llave smart Si las siguientes condiciones ocurren en
un vehículo equipado con la llave smart,el indicador del inmobilizador se ilumina,
parpadea o la luz se apaga.
Cuando la llave smart está dentro del
vehículo, si el botón de INICIO/PARADA
DEL MOTOR está en la posición ACC o
ON, el indicador se ilumina durante 30
minutos aproximadamente para indicar
que puede arrancar el motor. Sin
embargo, si la llave smart no está en el
vehículo, si está pulsado el botón de
INICIO/PARADA DEL MOTOR, el
indicador parpadeará unos minutos
para indicarle que no puede encender
el motor.
Si el indicador se ilumina sólo durante 2 segundos y se apaga cuando el botón
INICIO/PARADA del MOTOR se
cambia a la posición ON con la llave
Smart dentro del vehículo, lleve a
revisar por un distribuidor HYUNDAI
autorizado.
Cuando queda poca batería, si se pulsa el botón de INICIO/PARADA DEL
MOTOR, el indicador parpadeará y no
podrá encender el motor. Sin
emabargo, podrá encender el motor al
introducir la llave smart en el soporte
para la llave smart. Si las piezaa
relacionadas con sistema de la llave
smart tienen un problema, el indicador
parpadea. D150318AFD
Piloto indicador de reserva
de combustible
Indica que el depósito de combustible
está casi vacío. Si se enciende, debe
repostar lo antes posible. Circular con la
luz de aviso del nivel de combustible
encendida o con el nivel por debajo de la
“E” puede causar fallos de encendido en
el motor y dañar el convertidor catalítico.
D150319AUN
Indicador de aviso de nivel bajo de líquido lavaparabrisas
(opcional)
Indica que el depósito de líquido
lavaparabrisas está casi vacío. Rellene el
depósito tan pronto como sea posible.
Page 136 of 386

Características de vehículo
56
4
D150320ACM
Luz de funcionamiento
defectuoso (MIL)
(comprobar la luz delmotor)
Este indicador es parte del sistema de
control del motor, que vigila diversoscomponentes del sistema de control de
emisiones. Si se enciende durante lamarcha, es que se ha detectado un
posible fallo en alguna parte del sistema
de control de emisiones. Esta luz se iluminará también cuando la
llave de contacto se sitúa en la posiciónON y se apagará pocos segundos
después de que arranque el motor. Si seilumina en marcha, o no se ilumina
cuando la llave de contacto se sitúa en la
posición ON, lleve su vehículo a un
concesionario autorizado de HYUNDAI
para que compruebe el sistema.
Por lo general, se seguirá pudiendo
utilizar el vehículo, pero haga que un
concesionario autorizado de HYUNDAI
compruebe el sistema lo antes posible.
PRECAUCIÓN
Si circula mucho tiempo con la luz
del indicador de funcionamiento defectuoso del sistema de controlde emisiones encendida, podría averiarse dicho sistema, lo que
afectaría al comportamiento del vehículo y al consumo decombustible.
PRECAUCIÓN -
Motor gasolina
Si la luz indicadora del sistema de control de emisiones se ilumina, esposible que se produzcan daños enel convertidor catalítico, lo que
podría suponer pérdida de potenciadel motor. Haga revisar el sistema de control de emisiones tan prontocomo sea posible por un
concesionario autorizado deHYUNDAI.
PRECAUCIÓN - Motor
diesel (opcional con DPF)
Cuando el indicador de avería parpadea, podría dejar de parpadear al conducir el vehículo amás de 60 km/h (37 mph) o con una marcha superior a la segunda con
unas 1500 ~ 2000 rpm del motor duranta un cierto período de tiempo(unos 25 minutos). Si el indicador
de avería sigue parpadeando apesar de llevar a cabo estosprocedimientos, lleve el coche a un distribuidor HYUNDAI autorizado y
compruebe el sistema DPF. Si sigue conduciendo durante un largoperíodo de tiempo con el indicador parpadeando, el sistema DPF
podría dañarse y podríaempeorarse el consumo de combustible.
Page 137 of 386

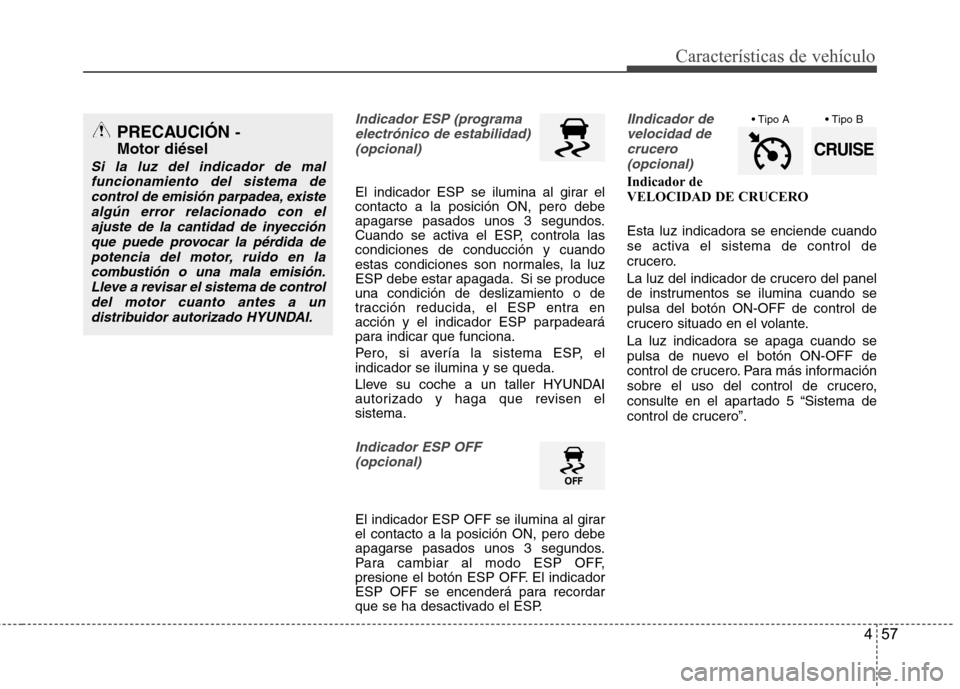

457
Características de vehículo
Indicador ESP (programaelectrónico de estabilidad)(opcional)
El indicador ESP se ilumina al girar el contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Cuando se activa el ESP, controla lascondiciones de conducción y cuando
estas condiciones son normales, la luz
ESP debe estar apagada. Si se produceuna condición de deslizamiento o de
tracción reducida, el ESP entra en
acción y el indicador ESP parpadeará
para indicar que funciona.
Pero, si avería la sistema ESP, el indicador se ilumina y se queda.
Lleve su coche a un taller HYUNDAI
autorizado y haga que revisen elsistema.
Indicador ESP OFF (opcional)
El indicador ESP OFF se ilumina al girar el contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Para cambiar al modo ESP OFF,
presione el botón ESP OFF. El indicador
ESP OFF se encenderá para recordar
que se ha desactivado el ESP.
IIndicador de
velocidad de crucero(opcional)
Indicador de VELOCIDAD DE CRUCERO
Esta luz indicadora se enciende cuando
se activa el sistema de control de
crucero.
La luz del indicador de crucero del panel
de instrumentos se ilumina cuando sepulsa del botón ON-OFF de control de
crucero situado en el volante.
La luz indicadora se apaga cuando se
pulsa de nuevo el botón ON-OFF de
control de crucero. Para más información
sobre el uso del control de crucero,
consulte en el apartado 5 “Sistema de
control de crucero”.
PRECAUCIÓN -
Motor diésel
Si la luz del indicador de mal funcionamiento del sistema de
control de emisión parpadea, existealgún error relacionado con elajuste de la cantidad de inyección que puede provocar la pérdida de
potencia del motor, ruido en lacombustión o una mala emisión.Lleve a revisar el sistema de control
del motor cuanto antes a undistribuidor autorizado HYUNDAI.
CRUISE
Page 138 of 386

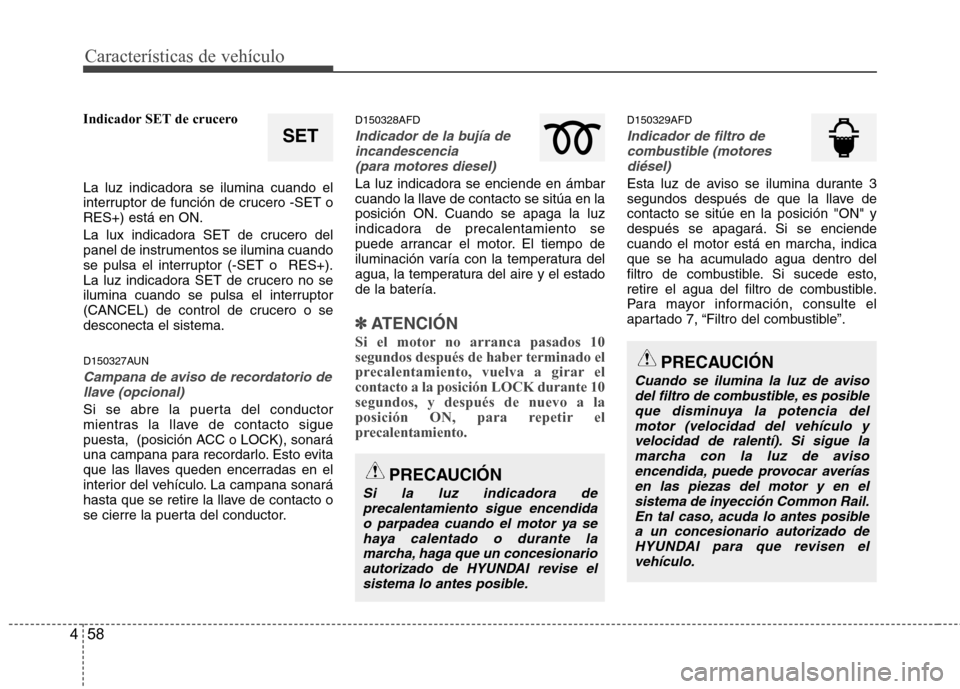

Características de vehículo
58
4
Indicador SET de crucero
La luz indicadora se ilumina cuando el
interruptor de función de crucero -SET oRES+) está en ON.
La lux indicadora SET de crucero del
panel de instrumentos se ilumina cuando
se pulsa el interruptor (-SET o RES+).
La luz indicadora SET de crucero no se
ilumina cuando se pulsa el interruptor
(CANCEL) de control de crucero o sedesconecta el sistema.
D150327AUN
Campana de aviso de recordatorio de
llave (opcional)
Si se abre la puerta del conductor
mientras la llave de contacto sigue
puesta, (posición ACC o LOCK), sonará
una campana para recordarlo. Esto evita
que las llaves queden encerradas en el
interior del vehículo. La campana sonará
hasta que se retire la llave de contacto o
se cierre la puerta del conductor. D150328AFD
Indicador de la bujía de
incandescencia
(para motores diesel)
La luz indicadora se enciende en ámbar
cuando la llave de contacto se sitúa en la
posición ON. Cuando se apaga la luz
indicadora de precalentamiento se
puede arrancar el motor. El tiempo de
iluminación varía con la temperatura del
agua, la temperatura del aire y el estadode la batería.
✽✽ ATENCIÓN
Si el motor no arranca pasados 10
segundos después de haber terminado el
precalentamiento, vuelva a girar elcontacto a la posición LOCK durante 10segundos, y después de nuevo a la
posición ON, para repetir el
precalentamiento.
D150329AFD
Indicador de filtro de combustible (motores
diésel)
Esta luz de aviso se ilumina durante 3
segundos después de que la llave decontacto se sitúe en la posición "ON" y
después se apagará. Si se enciendecuando el motor está en marcha, indica
que se ha acumulado agua dentro del
filtro de combustible. Si sucede esto,
retire el agua del filtro de combustible.
Para mayor información, consulte el
apartado 7, “Filtro del combustible”.
PRECAUCIÓN
Si la luz indicadora de precalentamiento sigue encendidao parpadea cuando el motor ya sehaya calentado o durante la
marcha, haga que un concesionarioautorizado de HYUNDAI revise elsistema lo antes posible.
PRECAUCIÓN
Cuando se ilumina la luz de avisodel filtro de combustible, es posible que disminuya la potencia delmotor (velocidad del vehículo y
velocidad de ralentí). Si sigue lamarcha con la luz de aviso encendida, puede provocar averíasen las piezas del motor y en el
sistema de inyección Common Rail. En tal caso, acuda lo antes posiblea un concesionario autorizado de HYUNDAI para que revisen el
vehículo.
SET
Page 139 of 386

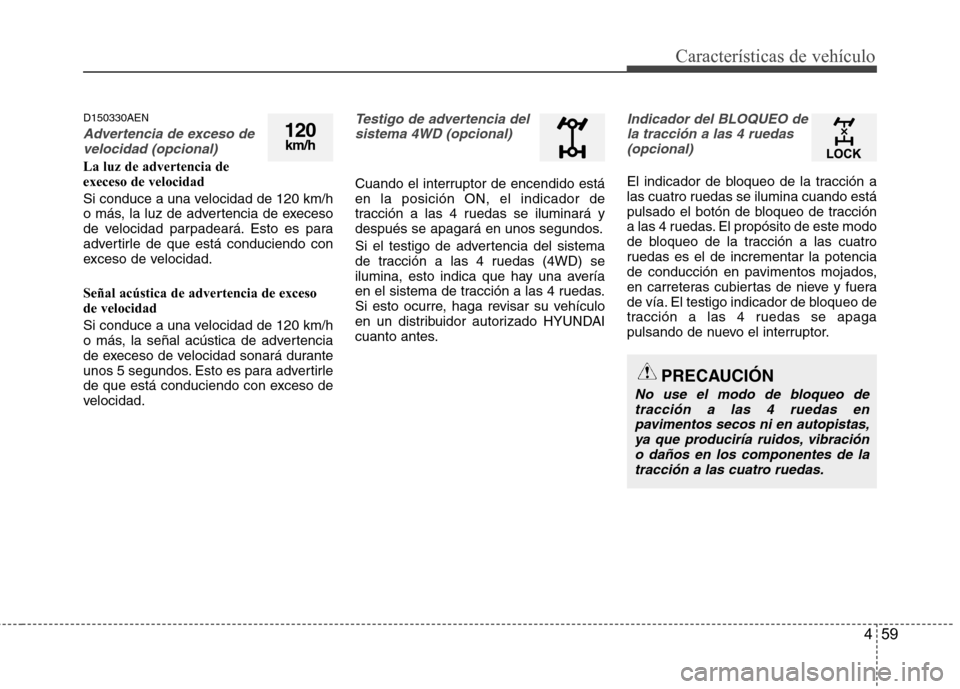

459
Características de vehículo
D150330AEN
Advertencia de exceso develocidad (opcional)
La luz de advertencia de execeso de velocidad
Si conduce a una velocidad de 120 km/h
o más, la luz de advertencia de execeso
de velocidad parpadeará. Esto es para
advertirle de que está conduciendo con
exceso de velocidad. Señal acústica de advertencia de exceso de velocidad
Si conduce a una velocidad de 120 km/h
o más, la señal acústica de advertencia
de execeso de velocidad sonará durante
unos 5 segundos. Esto es para advertirle
de que está conduciendo con exceso de
velocidad.
Testigo de advertencia delsistema 4WD (opcional)
Cuando el interruptor de encendido está en la posición ON, el indicador de
tracción a las 4 ruedas se iluminará y
después se apagará en unos segundos.
Si el testigo de advertencia del sistema
de tracción a las 4 ruedas (4WD) se
ilumina, esto indica que hay una avería
en el sistema de tracción a las 4 ruedas.
Si esto ocurre, haga revisar su vehículo
en un distribuidor autorizado HYUNDAI
cuanto antes.
Indicador del BLOQUEO dela tracción a las 4 ruedas (opcional)
El indicador de bloqueo de la tracción a
las cuatro ruedas se ilumina cuando está
pulsado el botón de bloqueo de tracción
a las 4 ruedas. El propósito de este modo
de bloqueo de la tracción a las cuatro
ruedas es el de incrementar la potencia
de conducción en pavimentos mojados,
en carreteras cubiertas de nieve y fuera
de vía. El testigo indicador de bloqueo de
tracción a las 4 ruedas se apaga
pulsando de nuevo el interruptor.
120km/h
PRECAUCIÓN
No use el modo de bloqueo de
tracción a las 4 ruedas en pavimentos secos ni en autopistas,ya que produciría ruidos, vibración o daños en los componentes de la
tracción a las cuatro ruedas.
Page 140 of 386

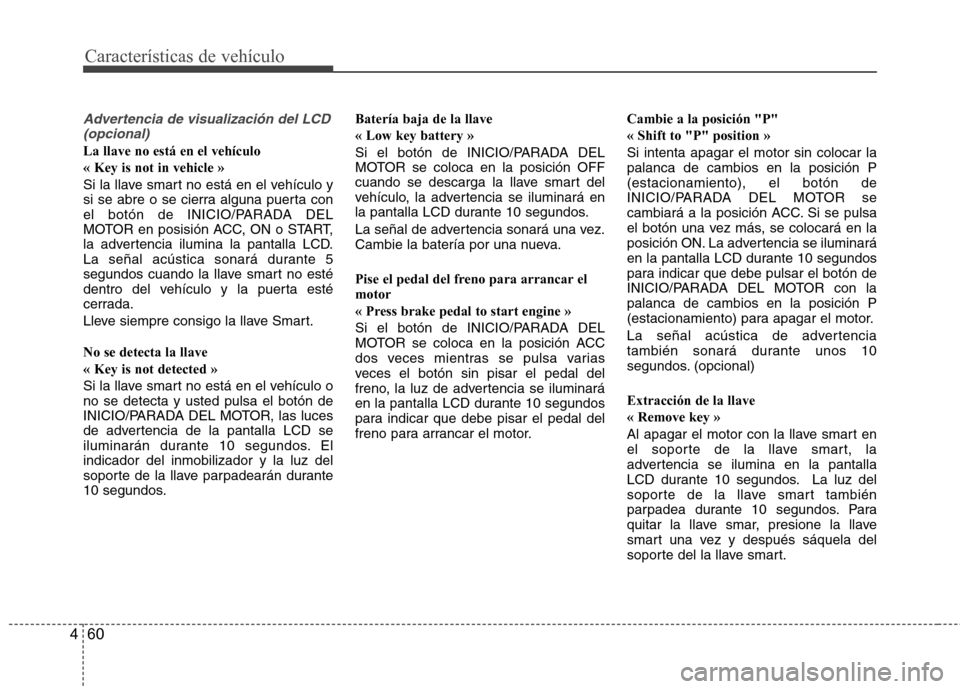

Características de vehículo
60
4
Advertencia de visualización del LCD
(opcional)
La llave no está en el vehículo « Key is not in vehicle »
Si la llave smart no está en el vehículo y
si se abre o se cierra alguna puerta con
el botón de INICIO/PARADA DEL
MOTOR en posisión ACC, ON o START,
la advertencia ilumina la pantalla LCD.
La señal acústica sonará durante 5
segundos cuando la llave smart no esté
dentro del vehículo y la puerta esté
cerrada.
Lleve siempre consigo la llave Smart. No se detecta la llave « Key is not detected »
Si la llave smart no está en el vehículo o no se detecta y usted pulsa el botón de
INICIO/PARADA DEL MOTOR, las luces
de advertencia de la pantalla LCD se
iluminarán durante 10 segundos. Elindicador del inmobilizador y la luz del
soporte de la llave parpadearán durante
10 segundos. Batería baja de la llave « Low key battery »
Si el botón de INICIO/PARADA DEL
MOTOR se coloca en la posición OFF
cuando se descarga la llave smart del
vehículo, la advertencia se iluminará en
la pantalla LCD durante 10 segundos.
La señal de advertencia sonará una vez.
Cambie la batería por una nueva.
Pise el pedal del freno para arrancar el motor
« Press brake pedal to start engine »
Si el botón de INICIO/PARADA DEL
MOTOR se coloca en la posición ACC
dos veces mientras se pulsa varias
veces el botón sin pisar el pedal del
freno, la luz de advertencia se iluminará
en la pantalla LCD durante 10 segundos
para indicar que debe pisar el pedal del
freno para arrancar el motor.
Cambie a la posición "P" « Shift to "P" position » Si intenta apagar el motor sin colocar la palanca de cambios en la posición P(estacionamiento), el botón de
INICIO/PARADA DEL MOTOR se
cambiará a la posición ACC. Si se pulsa
el botón una vez más, se colocará en la
posición ON. La advertencia se iluminará
en la pantalla LCD durante 10 segundos
para indicar que debe pulsar el botón de
INICIO/PARADA DEL MOTOR con lapalanca de cambios en la posición P
(estacionamiento) para apagar el motor.
La señal acústica de advertencia
también sonará durante unos 10
segundos. (opcional) Extracción de la llave « Remove key »
Al apagar el motor con la llave smart en
el soporte de la llave smart, la
advertencia se ilumina en la pantalla
LCD durante 10 segundos. La luz del
soporte de la llave smart también
parpadea durante 10 segundos. Para
quitar la llave smar, presione la llave
smart una vez y después sáquela del
soporte del la llave smart.
