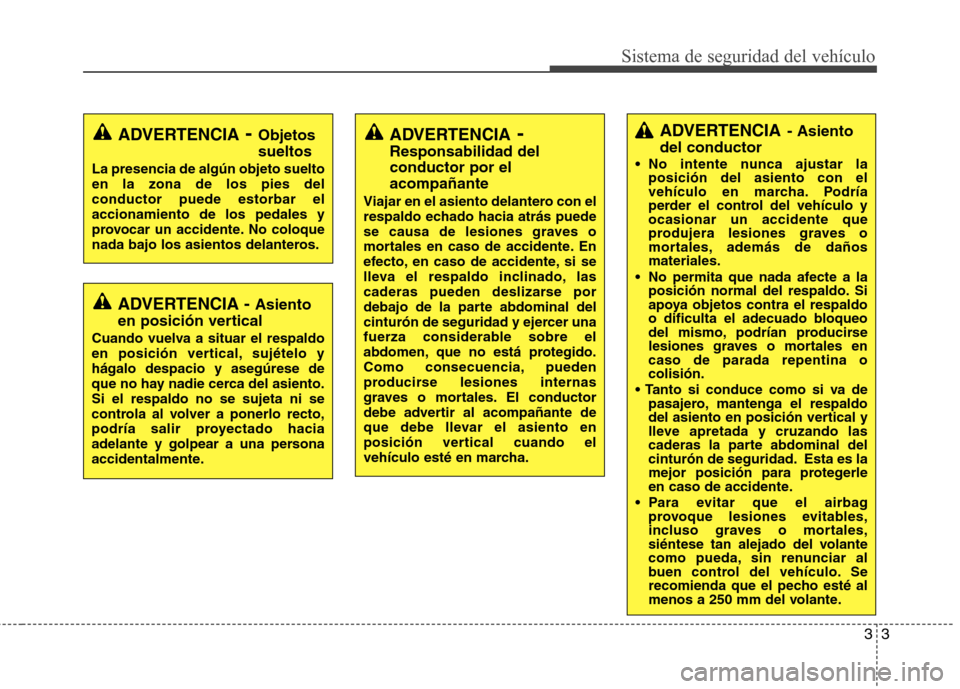

Page 21 of 386
33
Sistema de seguridad del vehículo
ADVERTENCIA- Asiento
del conductor
No intente nunca ajustar la posición del asiento con el
vehículo en marcha. Podría
perder el control del vehículo yocasionar un accidente que
produjera lesiones graves o
mortales, además de dañosmateriales.
No permita que nada afecte a la posición normal del respaldo. Si
apoya objetos contra el respaldo
o dificulta el adecuado bloqueo
del mismo, podrían producirse
lesiones graves o mortales encaso de parada repentina ocolisión.
pasajero, mantenga el respaldo
del asiento en posición vertical y
lleve apretada y cruzando las
caderas la parte abdominal del
cinturón de seguridad. Esta es la
mejor posición para protegerle
en caso de accidente.
Para evitar que el airbag provoque lesiones evitables,
incluso graves o mortales,
siéntese tan alejado del volante
como pueda, sin renunciar al
buen control del vehículo. Se
recomienda que el pecho esté al
menos a 250 mm del volante.
ADVERTENCIA - Asiento
en posición vertical
Cuando vuelva a situar el respaldo
en posición vertical, sujételo yhágalo despacio y asegúrese de
que no hay nadie cerca del asiento.Si el respaldo no se sujeta ni se
controla al volver a ponerlo recto,
podría salir proyectado hacia
adelante y golpear a una persona
accidentalmente.
ADVERTENCIA - Objetos sueltos
La presencia de algún objeto suelto en la zona de los pies delconductor puede estorbar elaccionamiento de los pedales y
provocar un accidente. No coloque
nada bajo los asientos delanteros.ADVERTENCIA -
Responsabilidad del conductor por elacompañante
Viajar en el asiento delantero con el
respaldo echado hacia atrás puede
se causa de lesiones graves o
mortales en caso de accidente. En
efecto, en caso de accidente, si se
lleva el respaldo inclinado, las
caderas pueden deslizarse por
debajo de la parte abdominal del
cinturón de seguridad y ejercer una
fuerza considerable sobre el
abdomen, que no está protegido.
Como consecuencia, pueden
producirse lesiones internas
graves o mortales. El conductor
debe advertir al acompañante de
que debe llevar el asiento en
posición vertical cuando el
vehículo esté en marcha.

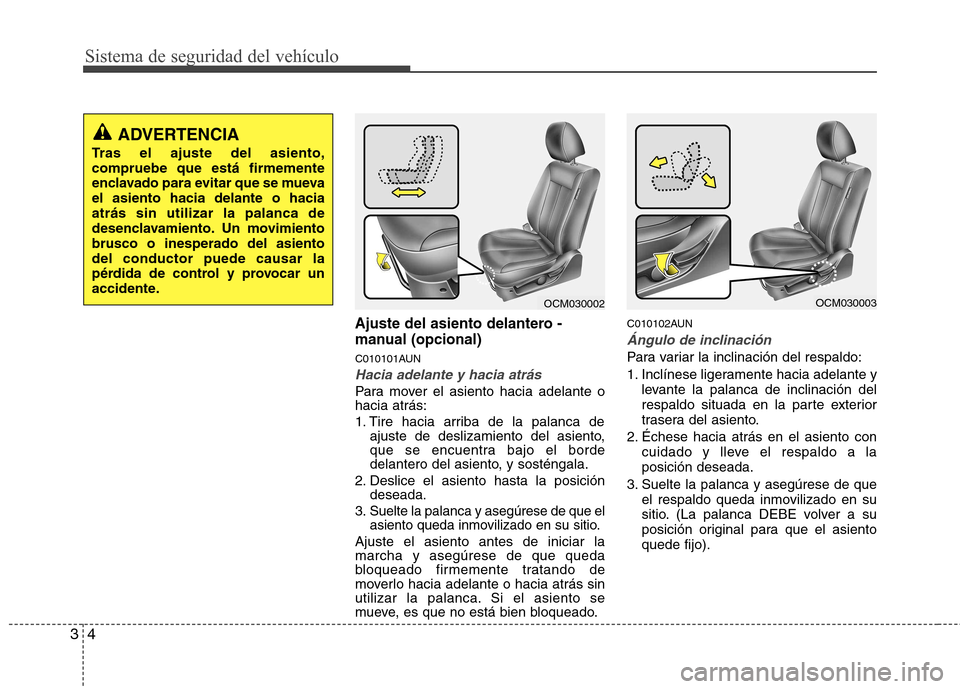

Page 22 of 386
Sistema de seguridad del vehículo
4
3
Ajuste del asiento delantero -
manual (opcional)
C010101AUN
Hacia adelante y hacia atrás
Para mover el asiento hacia adelante o hacia atrás:
1. Tire hacia arriba de la palanca de
ajuste de deslizamiento del asiento,
que se encuentra bajo el borde
delantero del asiento, y sosténgala.
2. Deslice el asiento hasta la posición deseada.
3.
Suelte la palanca y asegúrese de que el
asiento queda inmovilizado en su sitio.
Ajuste el asiento antes de iniciar lamarcha y asegúrese de que queda
bloqueado firmemente tratando de
moverlo hacia adelante o hacia atrás sin
utilizar la palanca. Si el asiento se
mueve, es que no está bien bloqueado. C010102AUN
Ángulo de inclinación
Para variar la inclinación del respaldo:
1. Inclínese ligeramente hacia adelante y
levante la palanca de inclinación del
respaldo situada en la parte exterior
trasera del asiento.
2. Échese hacia atrás en el asiento con cuidado y lleve el respaldo a laposición deseada.
3. Suelte la palanca y asegúrese de que el respaldo queda inmovilizado en su
sitio. (La palanca DEBE volver a su
posición original para que el asientoquede fijo).
ADVERTENCIA
Tras el ajuste del asiento, compruebe que está firmemente
enclavado para evitar que se muevael asiento hacia delante o haciaatrás sin utilizar la palanca de
desenclavamiento. Un movimientobrusco o inesperado del asientodel conductor puede causar la
pérdida de control y provocar un
accidente.
OCM030003OCM030002

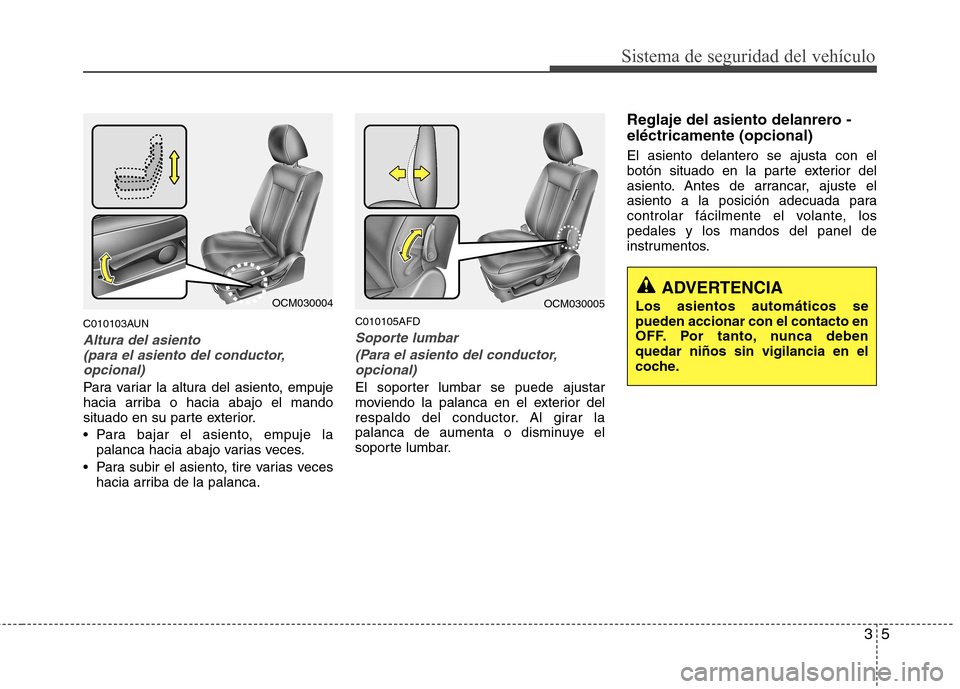

Page 23 of 386
35
Sistema de seguridad del vehículo
C010103AUN
Altura del asiento (para el asiento del conductor,
opcional)
Para variar la altura del asiento, empuje
hacia arriba o hacia abajo el mando
situado en su parte exterior.
Para bajar el asiento, empuje la palanca hacia abajo varias veces.
Para subir el asiento, tire varias veces hacia arriba de la palanca. C010105AFD
Soporte lumbar
(Para el asiento del conductor,opcional)
El soporter lumbar se puede ajustar
moviendo la palanca en el exterior del
respaldo del conductor. Al girar la
palanca de aumenta o disminuye el
soporte lumbar. Reglaje del asiento delanrero - eléctricamente (opcional) El asiento delantero se ajusta con el
botón situado en la parte exterior del
asiento. Antes de arrancar, ajuste el
asiento a la posición adecuada para
controlar fácilmente el volante, lospedales y los mandos del panel de
instrumentos.
OCM030004OCM030005ADVERTENCIA
Los asientos automáticos se pueden accionar con el contacto en
OFF. Por tanto, nunca debenquedar niños sin vigilancia en el
coche.

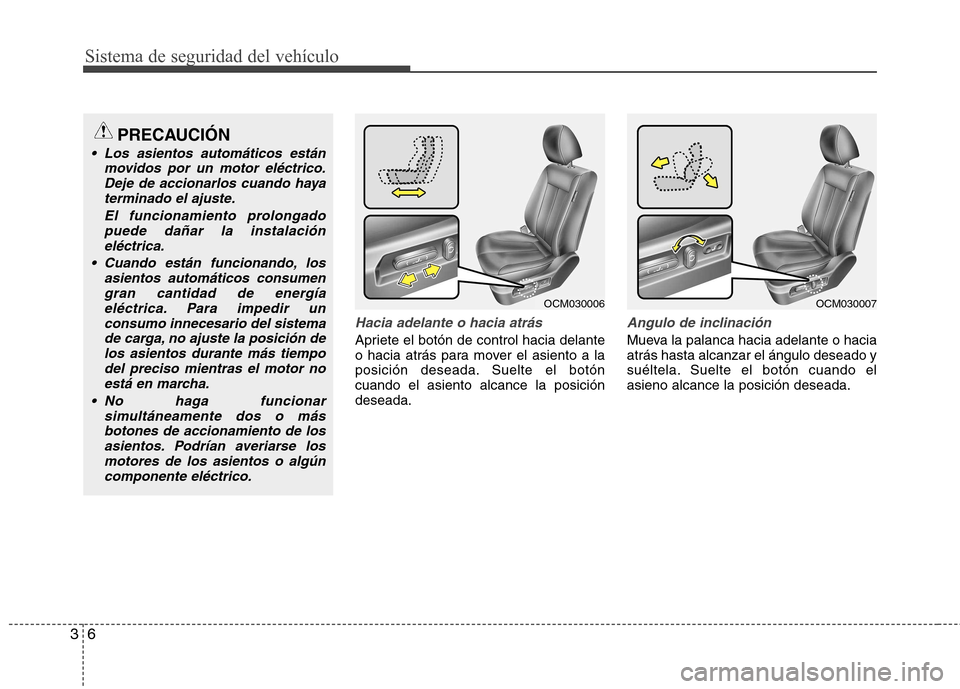

Page 24 of 386
Sistema de seguridad del vehículo
6
3
Hacia adelante o hacia atrás
Apriete el botón de control hacia delante
o hacia atrás para mover el asiento a la
posición deseada. Suelte el botóncuando el asiento alcance la posicióndeseada.
Angulo de inclinación
Mueva la palanca hacia adelante o hacia atrás hasta alcanzar el ángulo deseado y
suéltela. Suelte el botón cuando elasieno alcance la posición deseada.
PRECAUCIÓN
Los asientos automáticos están
movidos por un motor eléctrico.Deje de accionarlos cuando hayaterminado el ajuste.
El funcionamiento prolongadopuede dañar la instalacióneléctrica.
Cuando están funcionando, los asientos automáticos consumengran cantidad de energía
eléctrica. Para impedir unconsumo innecesario del sistemade carga, no ajuste la posición delos asientos durante más tiempo
del preciso mientras el motor no está en marcha.
No haga funcionar simultáneamente dos o másbotones de accionamiento de los
asientos. Podrían averiarse losmotores de los asientos o algúncomponente eléctrico.
OCM030006OCM030007

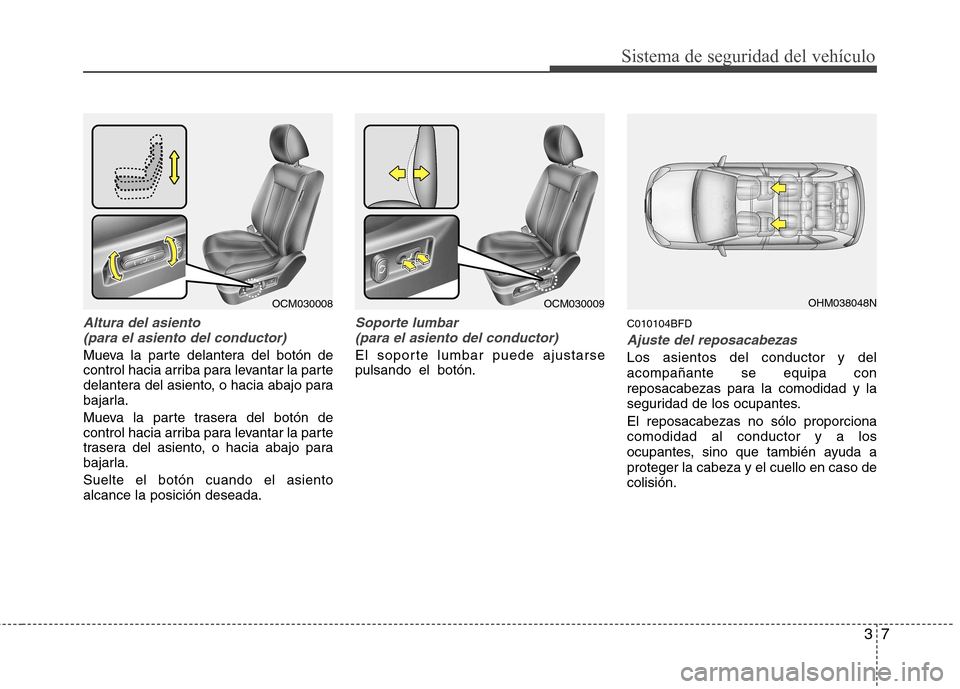

Page 25 of 386
37
Sistema de seguridad del vehículo
Altura del asiento(para el asiento del conductor)
Mueva la parte delantera del botón de
control hacia arriba para levantar la parte
delantera del asiento, o hacia abajo para
bajarla.
Mueva la parte trasera del botón de
control hacia arriba para levantar la parte
trasera del asiento, o hacia abajo para
bajarla. Suelte el botón cuando el asiento alcance la posición deseada.
Soporte lumbar (para el asiento del conductor)
El soporte lumbar puede ajustarse
pulsando el botón. C010104BFDAjuste del reposacabezas
Los asientos del conductor y del acompañante se equipa con
reposacabezas para la comodidad y la
seguridad de los ocupantes. El reposacabezas no sólo proporciona comodidad al conductor y a los
ocupantes, sino que también ayuda aproteger la cabeza y el cuello en caso decolisión.
OCM030008OCM030009OHM038048N
Page 26 of 386
Sistema de seguridad del vehículo
8
3
Reposacabezas activo (opcional)
El reposacabezas activo se ha diseñado
para moverse hacia adelante y hacia
arriba en caso de colisión por detrás.Esto impide que la cabeza del conductory del acompañante se desplace haciaatrás y que se produzcan lesiones de
cuello. Ajuste hacia adelante o hacia atrás (opcional) El reposacabezas se puede ajustar en
tres posiciones diferentes tirando de él
hacia adelante. Para llevarlo hacia atrás,
tire de él a fondo hacia adelante hasta la
posición más avanzada y suéltelo. Ajuste
el reposacabezas de forma quesostenga adecuadamente la cabeza y el
cuello.
HNF2041-1
ADVERTENCIA
Para conseguir la máxima efectividad en caso de accidente, ajuste el reposacabezas de modo
que la parte central del mismo se
encuentre a la altura del centro
de gravedad de la cabeza del
ocupante. Generalmente, el
centro de gravedad de la cabeza
de las persobas es similar a la
altura de la parte superior de los
ojos. Ajuste también el
reposacabezas lo más cerca
posible a su cabeza. Por esta
razón, no se recomienda usar uncojín que mantenga el cuerposeparado del respaldo.
No conduzca sin el reposacabezas, porque losocupantes pueden sufrir lesiones
graves en caso de accidente. Los
reposacabezas pueden prevenirlesiones en el cuello cuando
están ajustados correctamente.
No ajuste la posición del reposacabezas del asiento delconductor mientras el vehículo
está en movimiento.
OCM030010
ADVERTENCIA
Una brecha entre el asiento y el botón de liberación delreposacabezas puede aparecer al
sentarse en el asiento o al empujar
o tirar de la silla. Tenga cuidado de
no atraparse los dedos en la
brecha.

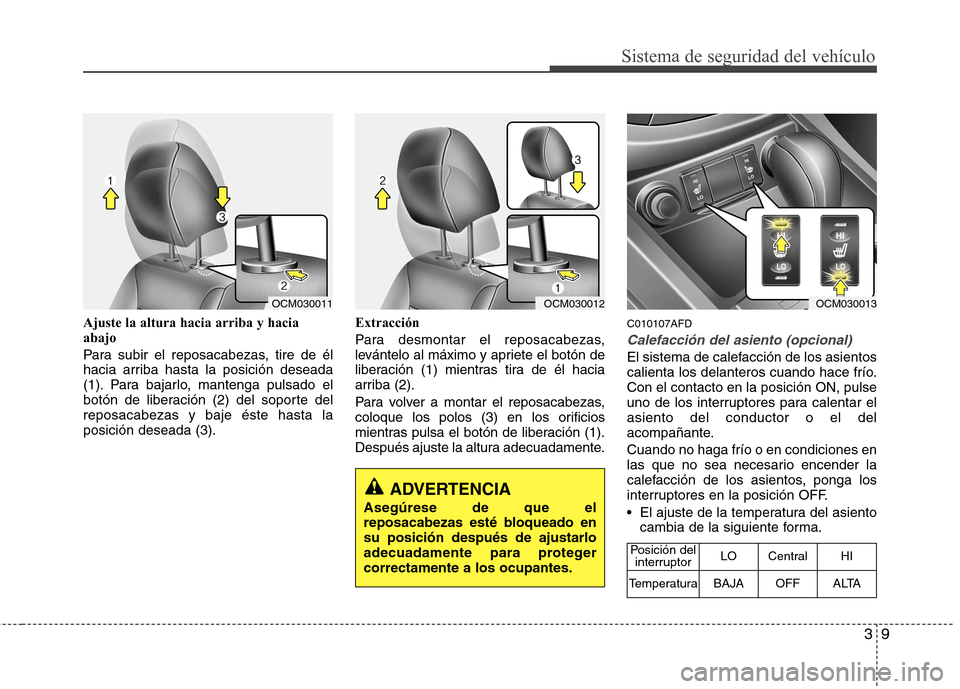

Page 27 of 386
39
Sistema de seguridad del vehículo
Ajuste la altura hacia arriba y hacia abajo
Para subir el reposacabezas, tire de él
hacia arriba hasta la posición deseada
(1). Para bajarlo, mantenga pulsado el
botón de liberación (2) del soporte delreposacabezas y baje éste hasta laposición deseada (3).Extracción
Para desmontar el reposacabezas,
levántelo al máximo y apriete el botón de
liberación (1) mientras tira de él hacia
arriba (2).
Para volver a montar el reposacabezas,
coloque los polos (3) en los orificios
mientras pulsa el botón de liberación (1).
Después ajuste la altura adecuadamente.C010107AFD
Calefacción del asiento (opcional)
El sistema de calefacción de los asientos
calienta los delanteros cuando hace frío.Con el contacto en la posición ON, pulse
uno de los interruptores para calentar elasiento del conductor o el del
acompañante. Cuando no haga frío o en condiciones en
las que no sea necesario encender la
calefacción de los asientos, ponga los
interruptores en la posición OFF.
El ajuste de la temperatura del asiento
cambia de la siguiente forma.
ADVERTENCIA
Asegúrese de que el
reposacabezas esté bloqueado ensu posición después de ajustarlo
adecuadamente para protegercorrectamente a los ocupantes.
OCM030012OCM030011
Posición del interruptorLOCentralHI
TemperaturaBAJAOFFALTA
OCM030013
Page 28 of 386

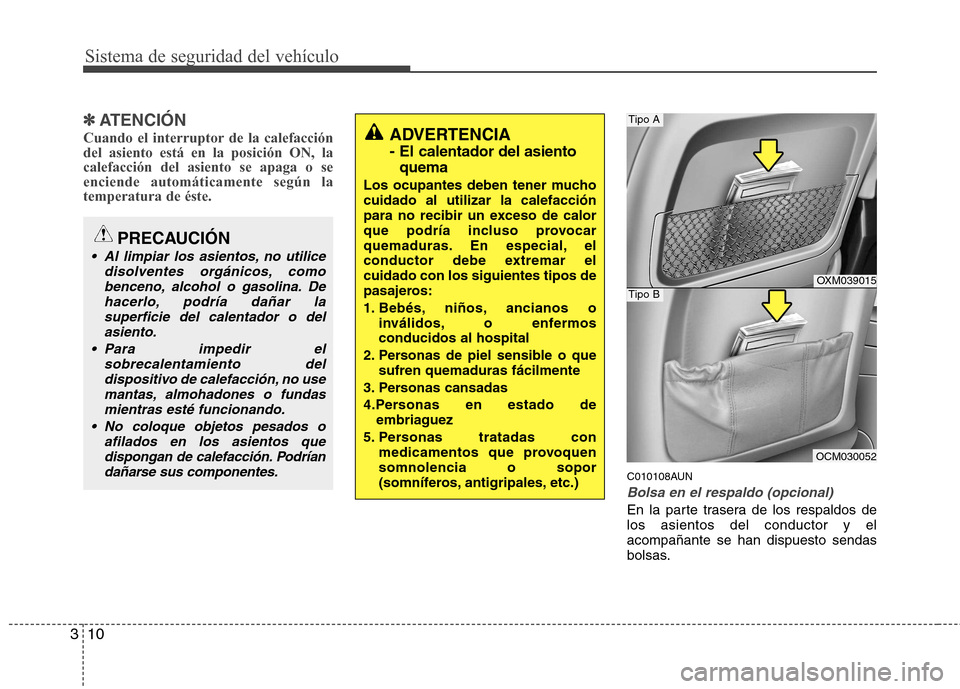

Sistema de seguridad del vehículo
10
3
✽✽
ATENCIÓN
Cuando el interruptor de la calefacción del asiento está en la posición ON, lacalefacción del asiento se apaga o seenciende automáticamente según latemperatura de éste.
C010108AUN
Bolsa en el respaldo (opcional)
En la parte trasera de los respaldos de los asientos del conductor y elacompañante se han dispuesto sendas
bolsas.
ADVERTENCIA
- El calentador del asiento quema
Los ocupantes deben tener mucho cuidado al utilizar la calefacción
para no recibir un exceso de calor
que podría incluso provocar
quemaduras. En especial, el
conductor debe extremar elcuidado con los siguientes tipos de
pasajeros:
1. Bebés, niños, ancianos o inválidos, o enfermos conducidos al hospital
2. Personas de piel sensible o que sufren quemaduras fácilmente
3. Personas cansadas
4.Personas en estado de embriaguez
5. Personas tratadas con medicamentos que provoquen somnolencia o sopor
(somníferos, antigripales, etc.)
PRECAUCIÓN
Al limpiar los asientos, no utilice
disolventes orgánicos, como
benceno, alcohol o gasolina. Dehacerlo, podría dañar lasuperficie del calentador o delasiento.
Para impedir el sobrecalentamiento deldispositivo de calefacción, no usemantas, almohadones o fundas
mientras esté funcionando.
No coloque objetos pesados o afilados en los asientos quedispongan de calefacción. Podríandañarse sus componentes.
OXM039015
OCM030052
Tipo A
Tipo B

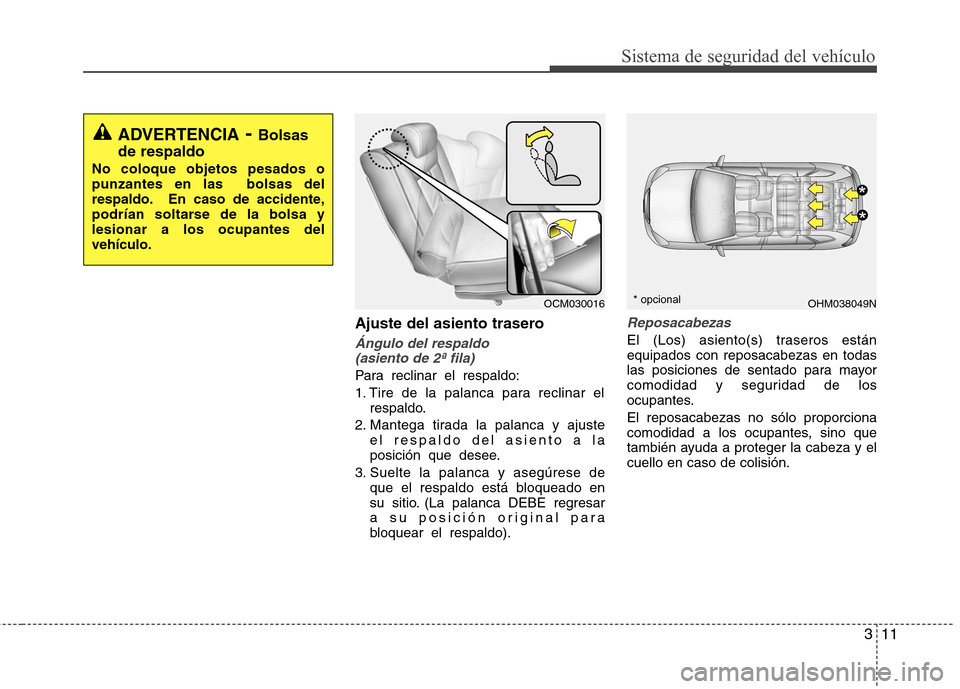

Page 29 of 386
311
Sistema de seguridad del vehículo
Ajuste del asiento trasero
Ángulo del respaldo (asiento de 2ª fila)
Para reclinar el respaldo:
1. Tire de la palanca para reclinar el respaldo.
2. Mantega tirada la palanca y ajuste el respaldo del asiento a la
posición que desee.
3. Suelte la palanca y asegúrese de que el respaldo está bloqueado en
su sitio. (La palanca DEBE regresar
a su posición original para
bloquear el respaldo).
Reposacabezas
El (Los) asiento(s) traseros están equipados con reposacabezas en todas
las posiciones de sentado para mayor
comodidad y seguridad de los
ocupantes. El reposacabezas no sólo proporciona
comodidad a los ocupantes, sino que
también ayuda a proteger la cabeza y elcuello en caso de colisión.
ADVERTENCIA - Bolsas
de respaldo
No coloque objetos pesados o punzantes en las bolsas del
respaldo. En caso de accidente,
podrían soltarse de la bolsa ylesionar a los ocupantes delvehículo.
OCM030016OHM038049N
*
*
* opcional
Page 30 of 386
Sistema de seguridad del vehículo
12
3
Ajuste de la altura
Para subir el reposacabezas, tire de él
hacia arriba hasta la posición deseada
(1). Para bajarlo, mantenga pulsado el
botón de liberación (2) del soporte delreposacabezas y baje éste hasta laposición deseada (3). Extracción
Para desmontar el reposacabezas,
levántelo al máximo y apriete el botón de
liberación (1) mientras tira de él hacia
arriba (2).
Para volver a montar el reposacabezas,
coloque los polos (3) en los orificios
mientras pulsa el botón de liberación (1).
Después ajuste la altura
adecuadamente.
ADVERTENCIA
Para conseguir la máxima efectividad en caso de accidente, ajuste el reposacabezas de modo
que la parte central del mismo se
encuentre a la altura del centro
de gravedad de la cabeza del
ocupante. Generalmente, el
centro de gravedad de la cabeza
de las persobas es similar a la
altura de la parte superior de los
ojos. Ajuste también el
reposacabezas lo más cerca
posible a su cabeza. Por esta
razón, no se recomienda usar uncojín que mantenga el cuerposeparado del respaldo.
No conduzca sin el reposacabezas, porque losocupantes pueden sufrir lesiones
graves en caso de accidente. Los
reposacabezas pueden prevenir
lesiones graves en el cuellocuando están ajustados
correctamente.
OXM039018OXM039017
ADVERTENCIA
Asegúrese de que el
reposacabezas esté bloqueado ensu posición después de ajustarlo
adecuadamente para protegercorrectamente a los ocupantes.
