Hyundai Santa Fe 2011 Manual del propietario (in Spanish)

343
Sistema de seguridad del vehículo

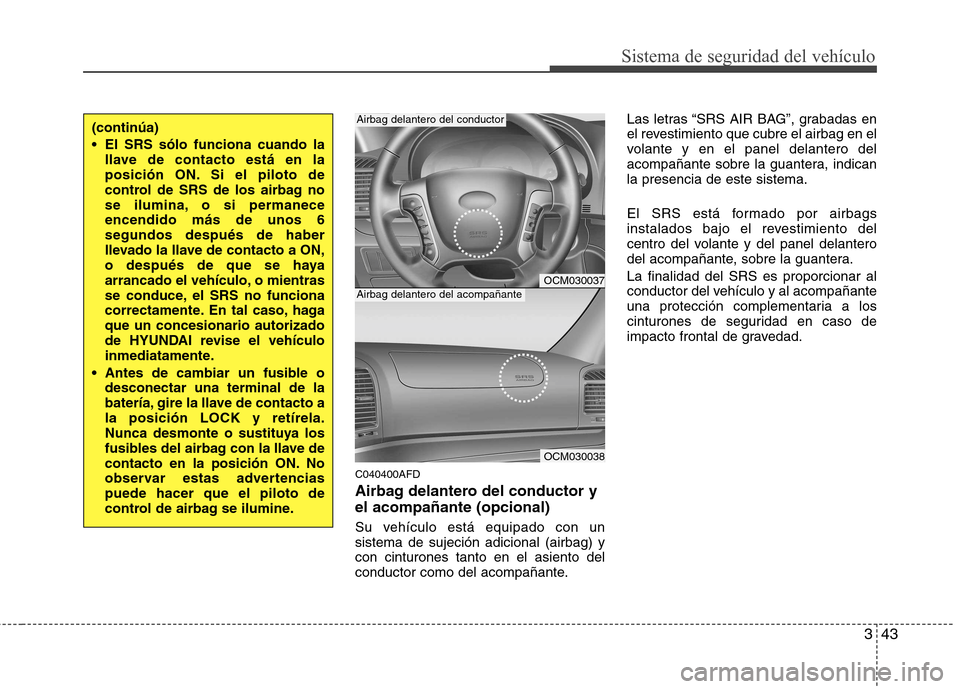

C040400AFD
Airbag delantero del conductor y el acompañante (opcional)
Su vehículo está equipado con un sistema de sujeción adicional (airbag) ycon cinturones tanto en el asiento del
conductor como del acompañante.Las letras “SRS AIR BAG”, grabadas en
el revestimiento que cubre el airbag en el
volante y en el panel delantero del
acompañante sobre la guantera, indicanla presencia de este sistema.
El SRS está formado por airbags
instalados bajo el revestimiento del
centro del volante y del panel delantero
del acompañante, sobre la guantera. La finalidad del SRS es proporcionar al
conductor del vehículo y al acompañante
una protección complementaria a los
cinturones de seguridad en caso de
impacto frontal de gravedad.
(continúa)
El SRS sólo funciona cuando la
llave de contacto está en la
posición ON. Si el piloto de
control de SRS de los airbag no
se ilumina, o si permaneceencendido más de unos 6segundos después de haber
llevado la llave de contacto a ON,
o después de que se haya
arrancado el vehículo, o mientras
se conduce, el SRS no funciona
correctamente. En tal caso, hagaque un concesionario autorizado
de HYUNDAI revise el vehículo
inmediatamente.
Antes de cambiar un fusible o desconectar una terminal de la
batería, gire la llave de contacto ala posición LOCK y retírela.
Nunca desmonte o sustituya los
fusibles del airbag con la llave de
contacto en la posición ON. No
observar estas advertenciaspuede hacer que el piloto de
control de airbag se ilumine.
OCM030037
OCM030038
Airbag delantero del conductor
Airbag delantero del acompañante

Sistema de seguridad del vehículo
44
3
(continúa)

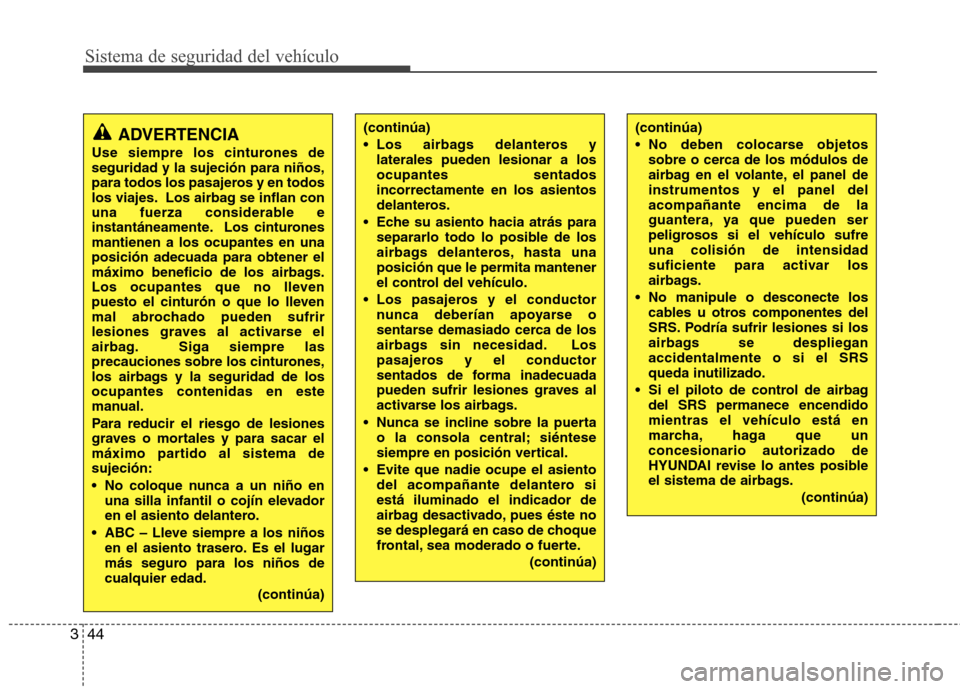

Los airbags delanteros y
laterales pueden lesionar a los ocupantes sentadosincorrectamente en los asientos
delanteros.
Eche su asiento hacia atrás para separarlo todo lo posible de los
airbags delanteros, hasta unaposición que le permita mantener
el control del vehículo.
Los pasajeros y el conductor nunca deberían apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad. Los
pasajeros y el conductor
sentados de forma inadecuada
pueden sufrir lesiones graves al
activarse los airbags.
Nunca se incline sobre la puerta o la consola central; siéntese
siempre en posición vertical.
Evite que nadie ocupe el asiento del acompañante delantero siestá iluminado el indicador de
airbag desactivado, pues éste no
se desplegará en caso de choque
frontal, sea moderado o fuerte.
(continúa)(continúa)
No deben colocarse objetossobre o cerca de los módulos de
airbag en el volante, el panel deinstrumentos y el panel delacompañante encima de la
guantera, ya que pueden ser
peligrosos si el vehículo sufreuna colisión de intensidad
suficiente para activar los
airbags.
No manipule o desconecte los cables u otros componentes del
SRS. Podría sufrir lesiones si los
airbags se desplieganaccidentalmente o si el SRS
queda inutilizado.
Si el piloto de control de airbag del SRS permanece encendidomientras el vehículo está en
marcha, haga que unconcesionario autorizado de
HYUNDAI revise lo antes posible
el sistema de airbags.
(continúa)ADVERTENCIA
Use siempre los cinturones de seguridad y la sujeción para niños,
para todos los pasajeros y en todos
los viajes. Los airbag se inflan con
una fuerza considerable e
instantáneamente. Los cinturonesmantienen a los ocupantes en unaposición adecuada para obtener el
máximo beneficio de los airbags.
Los ocupantes que no lleven
puesto el cinturón o que lo lleven
mal abrochado pueden sufrir
lesiones graves al activarse el
airbag. Siga siempre las
precauciones sobre los cinturones,
los airbags y la seguridad de losocupantes contenidas en este
manual.
Para reducir el riesgo de lesiones
graves o mortales y para sacar el
máximo partido al sistema desujeción:
No coloque nunca a un niño en una silla infantil o cojín elevador
en el asiento delantero.
ABC – Lleve siempre a los niños en el asiento trasero. Es el lugar
más seguro para los niños decualquier edad.
(continúa)

345
Sistema de seguridad del vehículo
(continúa)
Sentarse inadecuadamente ofuera de su sitio puede producir
lesiones graves o mortales en
caso de accidente. Todos los
ocupantes deben sentarse
erguidos, con el respaldo
vertical, centrados en el asiento
con el cinturón abrochado, las
piernas extendidascómodamente y los pies en el
suelo, hasta que el vehículo esté
parado y se haya retirado la llavede contacto.
El sistema de airbag debe desplegarse muy rápidamente
para ofrecer protección en caso
de accidente. Si un ocupante está
fuera de su sitio por no llevar
abrochado el cinturón de
seguridad, el airbag le golpeará y
le provocará lesiones graves o
mortales.(continúa)
Nunca debe instalarse unsistema de sujeción para niños
en el asiento delantero. En caso
de accidente, el niño podría sufrir
lesiones graves o mortales si se
dispara el airbag.
Los niños menores de 12 años siempre deben ir bien sujetos en
el asiento trasero. No deje jamásque los niños viajen en el asiento
del acompañante. Si un niño
mayor de 12 años tiene que
sentarse en el asiento delantero,
debe llevar el cinturón deseguridad ajustado y el asiento
debe colocarse lo más atrás
posible.
Para obtener la máxima protección en todo tipo de
colisiones, todos los ocupantes,
incluido el conductor, deben
llevar siempre el cinturón de
seguridad abrochado, haya o no
airbags en sus asientos, paraminimizar el riesgo de lesiones
graves o mortales en caso de
accidente. No deben apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad con el
vehículo en marcha.
(continúa)(continúa)

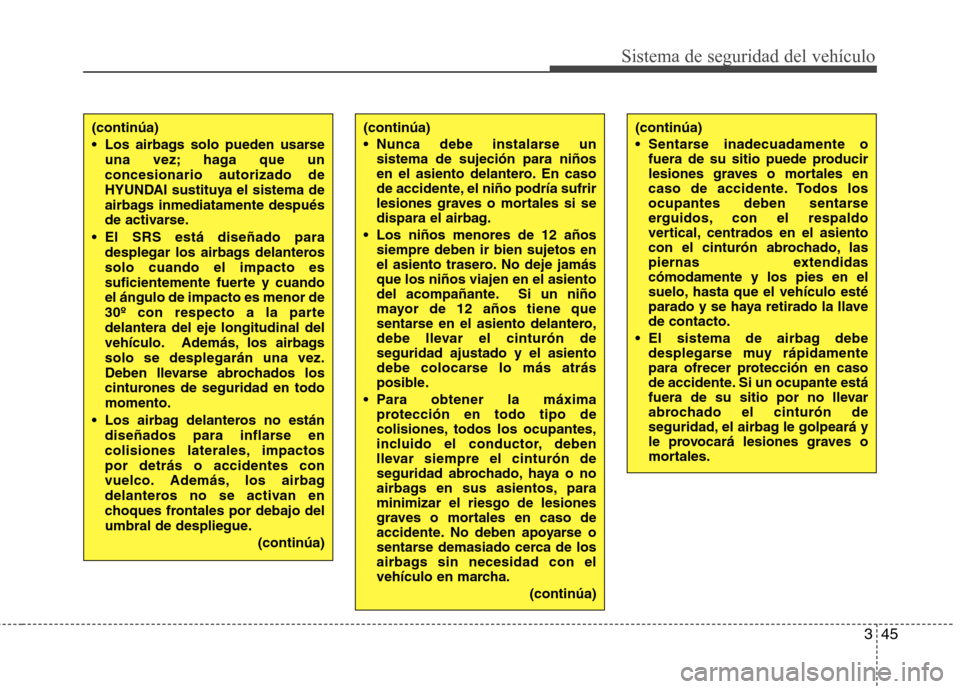

Los airbags solo pueden usarseuna vez; haga que un concesionario autorizado de
HYUNDAI sustituya el sistema de
airbags inmediatamente después
de activarse.
El SRS está diseñado para desplegar los airbags delanterossolo cuando el impacto es
suficientemente fuerte y cuandoel ángulo de impacto es menor de
30º con respecto a la partedelantera del eje longitudinal del
vehículo. Además, los airbagssolo se desplegarán una vez.
Deben llevarse abrochados los
cinturones de seguridad en todomomento.
Los airbag delanteros no están diseñados para inflarse en
colisiones laterales, impactospor detrás o accidentes con
vuelco. Además, los airbag
delanteros no se activan en
choques frontales por debajo del
umbral de despliegue.
(continúa)

Sistema de seguridad del vehículo
46
3

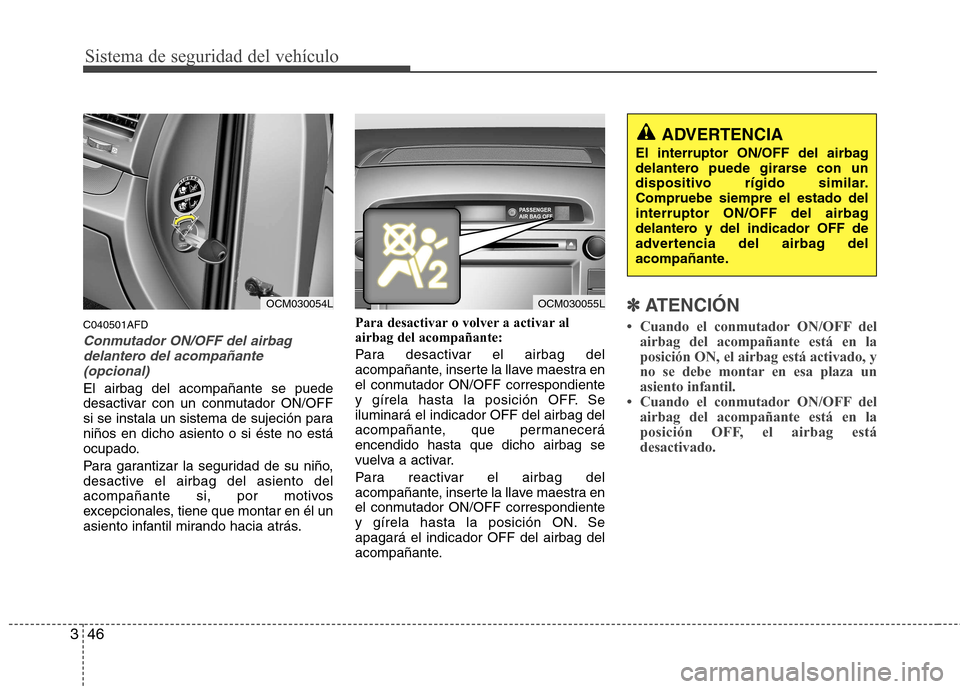

C040501AFD
Conmutador ON/OFF del airbag
delantero del acompañante
(opcional)
El airbag del acompañante se puede
desactivar con un conmutador ON/OFF
si se instala un sistema de sujeción paraniños en dicho asiento o si éste no está
ocupado.
Para garantizar la seguridad de su niño,
desactive el airbag del asiento del
acompañante si, por motivos
excepcionales, tiene que montar en él un
asiento infantil mirando hacia atrás. Para desactivar o volver a activar alairbag del acompañante:
Para desactivar el airbag del
acompañante, inserte la llave maestra en
el conmutador ON/OFF correspondiente
y gírela hasta la posición OFF. Seiluminará el indicador OFF del airbag del
acompañante, que permaneceráencendido hasta que dicho airbag se
vuelva a activar.
Para reactivar el airbag del
acompañante, inserte la llave maestra en
el conmutador ON/OFF correspondiente
y gírela hasta la posición ON. Seapagará el indicador OFF del airbag del
acompañante.
✽✽
ATENCIÓN

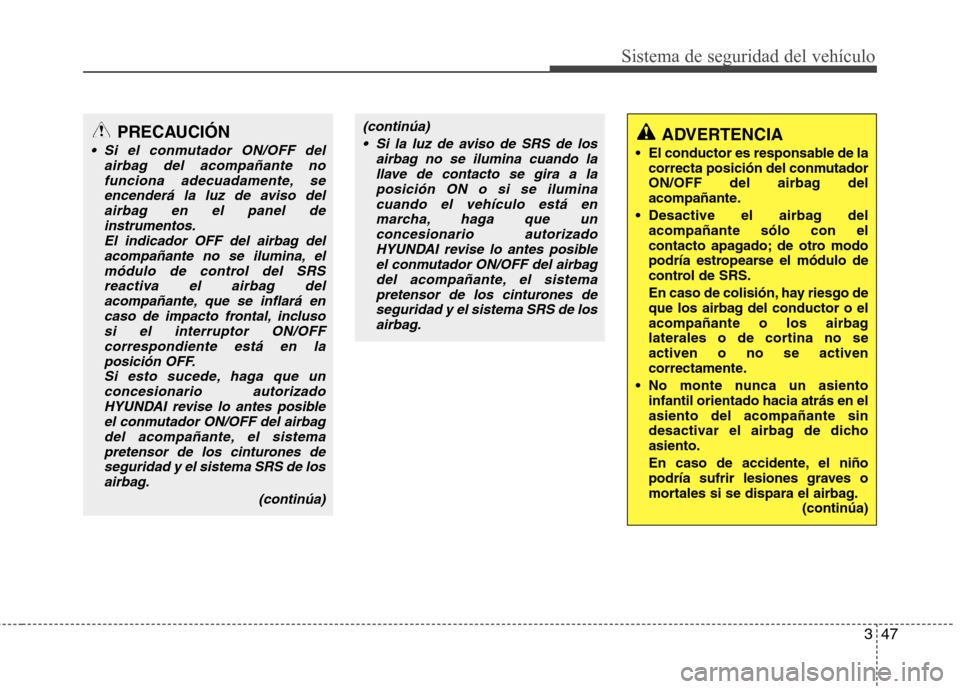

347
Sistema de seguridad del vehículo
PRECAUCIÓN
Si el conmutador ON/OFF delairbag del acompañante no
funciona adecuadamente, seencenderá la luz de aviso delairbag en el panel de instrumentos.
El indicador OFF del airbag delacompañante no se ilumina, el módulo de control del SRS
reactiva el airbag delacompañante, que se inflará encaso de impacto frontal, inclusosi el interruptor ON/OFF
correspondiente está en laposición OFF.Si esto sucede, haga que unconcesionario autorizado
HYUNDAI revise lo antes posibleel conmutador ON/OFF del airbagdel acompañante, el sistemapretensor de los cinturones de
seguridad y el sistema SRS de losairbag.
(continúa)
(continúa) Si la luz de aviso de SRS de los airbag no se ilumina cuando lallave de contacto se gira a laposición ON o si se ilumina
cuando el vehículo está enmarcha, haga que un concesionario autorizado
HYUNDAI revise lo antes posibleel conmutador ON/OFF del airbag del acompañante, el sistema pretensor de los cinturones de
seguridad y el sistema SRS de losairbag.ADVERTENCIA
El conductor es responsable de la correcta posición del conmutador
ON/OFF del airbag del
acompañante.
Desactive el airbag del acompañante sólo con el
contacto apagado; de otro modo
podría estropearse el módulo de
control de SRS.
En caso de colisión, hay riesgo de
que los airbag del conductor o el
acompañante o los airbag
laterales o de cortina no seactiven o no se activen
correctamente.
No monte nunca un asiento infantil orientado hacia atrás en elasiento del acompañante sin
desactivar el airbag de dichoasiento.
En caso de accidente, el niño
podría sufrir lesiones graves o
mortales si se dispara el airbag. (continúa)

Sistema de seguridad del vehículo
48
3

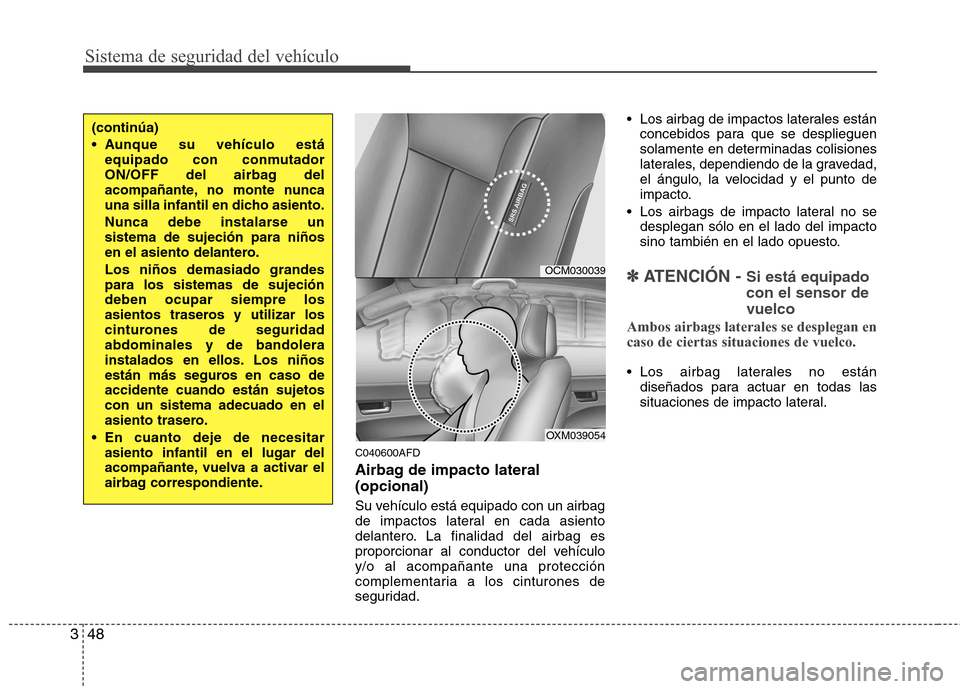

C040600AFD
Airbag de impacto lateral (opcional)
Su vehículo está equipado con un airbag
de impactos lateral en cada asiento
delantero. La finalidad del airbag es
proporcionar al conductor del vehículoy/o al acompañante una protección
complementaria a los cinturones de
seguridad. Los airbag de impactos laterales están
concebidos para que se desplieguen
solamente en determinadas colisiones
laterales, dependiendo de la gravedad,
el ángulo, la velocidad y el punto de
impacto.
Los airbags de impacto lateral no se desplegan sólo en el lado del impacto
sino también en el lado opuesto.
✽✽ ATENCIÓN - Si está equipado con el sensor devuelco
Ambos airbags laterales se desplegan en caso de ciertas situaciones de vuelco.
Los airbag laterales no están diseñados para actuar en todas las
situaciones de impacto lateral.
OCM030039
OXM039054
(continúa)
Aunque su vehículo estáequipado con conmutador
ON/OFF del airbag del
acompañante, no monte nunca
una silla infantil en dicho asiento.
Nunca debe instalarse un sistema de sujeción para niños
en el asiento delantero. Los niños demasiado grandes para los sistemas de sujecióndeben ocupar siempre los
asientos traseros y utilizar los
cinturones de seguridadabdominales y de bandolera
instalados en ellos. Los niños
están más seguros en caso deaccidente cuando están sujetoscon un sistema adecuado en el
asiento trasero.
En cuanto deje de necesitar asiento infantil en el lugar del
acompañante, vuelva a activar el
airbag correspondiente.

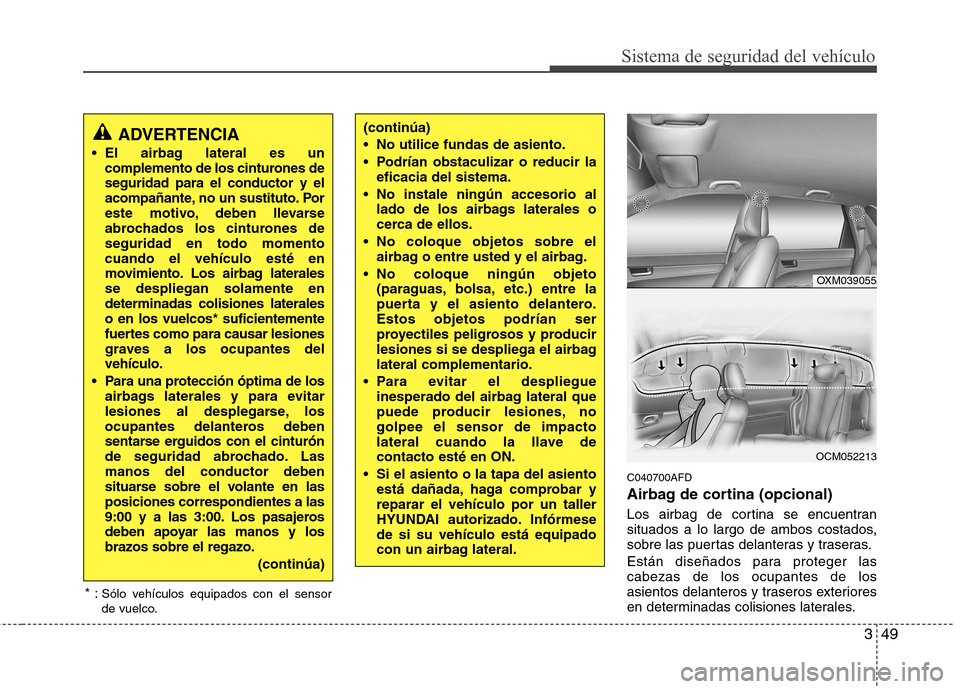

349
Sistema de seguridad del vehículo
C040700AFD
Airbag de cortina (opcional)
Los airbag de cortina se encuentran
situados a lo largo de ambos costados,
sobre las puertas delanteras y traseras.
Están diseñados para proteger las cabezas de los ocupantes de los
asientos delanteros y traseros exteriores
en determinadas colisiones laterales.
ADVERTENCIA
El airbag lateral es un complemento de los cinturones de seguridad para el conductor y el
acompañante, no un sustituto. Por
este motivo, deben llevarse
abrochados los cinturones deseguridad en todo momentocuando el vehículo esté en
movimiento. Los airbag lateralesse despliegan solamente endeterminadas colisiones lateraleso en los vuelcos* suficientemente
fuertes como para causar lesiones
graves a los ocupantes delvehículo.
Para una protección óptima de los airbags laterales y para evitar
lesiones al desplegarse, los
ocupantes delanteros deben
sentarse erguidos con el cinturón
de seguridad abrochado. Lasmanos del conductor deben
situarse sobre el volante en lasposiciones correspondientes a las
9:00 y a las 3:00. Los pasajeros
deben apoyar las manos y losbrazos sobre el regazo.
(continúa)
* :Sólo vehículos equipados con el sensor
de vuelco.
(continúa)
No utilice fundas de asiento.
Podrían obstaculizar o reducir la
eficacia del sistema.
No instale ningún accesorio al lado de los airbags laterales o
cerca de ellos.
No coloque objetos sobre el airbag o entre usted y el airbag.
No coloque ningún objeto (paraguas, bolsa, etc.) entre la
puerta y el asiento delantero.Estos objetos podrían ser
proyectiles peligrosos y producir
lesiones si se despliega el airbaglateral complementario.
Para evitar el despliegue inesperado del airbag lateral que
puede producir lesiones, nogolpee el sensor de impacto
lateral cuando la llave decontacto esté en ON.
Si el asiento o la tapa del asiento está dañada, haga comprobar yreparar el vehículo por un taller
HYUNDAI autorizado. Infórmesede si su vehículo está equipado
con un airbag lateral.
OXM039055
OCM052213

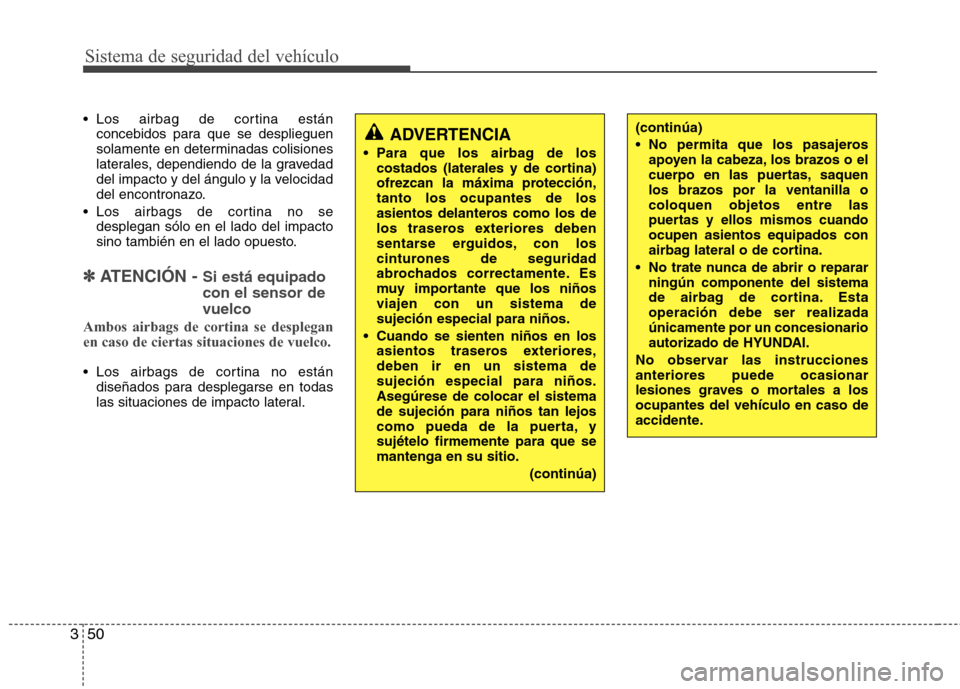

Sistema de seguridad del vehículo
50
3
Los airbag de cortina están
concebidos para que se desplieguen
solamente en determinadas colisiones
laterales, dependiendo de la gravedad
del impacto y del ángulo y la velocidad
del encontronazo.
Los airbags de cortina no se desplegan sólo en el lado del impacto
sino también en el lado opuesto.
✽✽ ATENCIÓN - Si está equipado con el sensor devuelco
Ambos airbags de cortina se desplegan en caso de ciertas situaciones de vuelco.
Los airbags de cortina no están diseñados para desplegarse en todas
las situaciones de impacto lateral.
(continúa)
No permita que los pasajeros apoyen la cabeza, los brazos o el
cuerpo en las puertas, saquenlos brazos por la ventanilla ocoloquen objetos entre las
puertas y ellos mismos cuandoocupen asientos equipados con
airbag lateral o de cortina.
No trate nunca de abrir o reparar ningún componente del sistema
de airbag de cortina. Estaoperación debe ser realizadaúnicamente por un concesionario
autorizado de HYUNDAI.
No observar las instruccionesanteriores puede ocasionar
lesiones graves o mortales a losocupantes del vehículo en caso de
accidente.ADVERTENCIA
Para que los airbag de los costados (laterales y de cortina)
ofrezcan la máxima protección,tanto los ocupantes de los
asientos delanteros como los de
los traseros exteriores deben
sentarse erguidos, con los
cinturones de seguridad
abrochados correctamente. Es
muy importante que los niñosviajen con un sistema desujeción especial para niños.
Cuando se sienten niños en los asientos traseros exteriores,deben ir en un sistema desujeción especial para niños.Asegúrese de colocar el sistemade sujeción para niños tan lejos
como pueda de la puerta, ysujételo firmemente para que semantenga en su sitio.
(continúa)

351

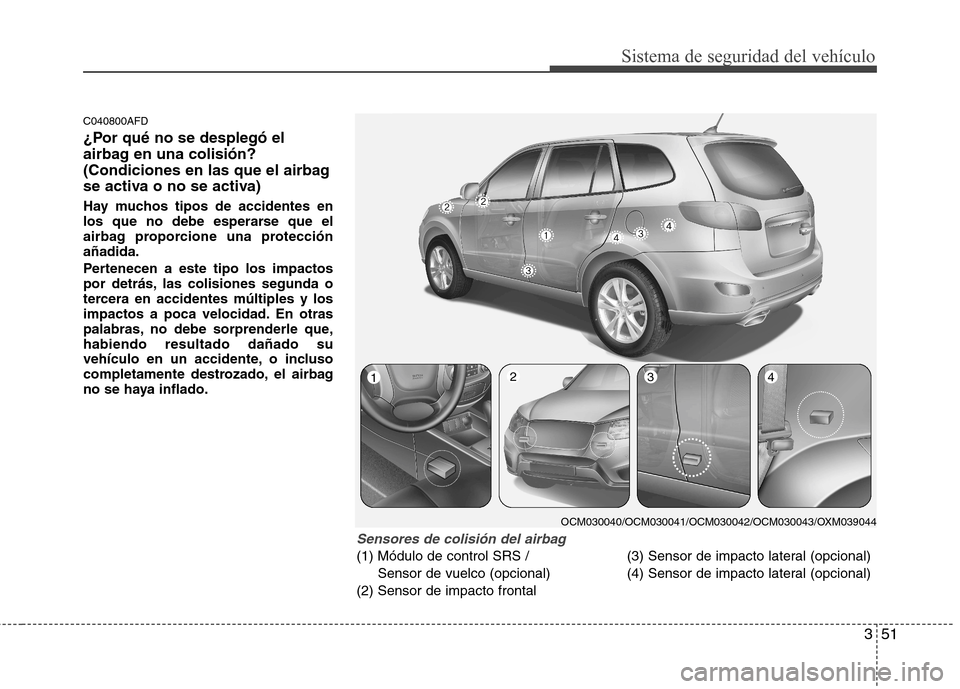

Sistema de seguridad del vehículo
C040800AFD
¿Por qué no se desplegó el
airbag en una colisión?
(Condiciones en las que el airbag
se activa o no se activa)
Hay muchos tipos de accidentes en
los que no debe esperarse que el
airbag proporcione una protecciónañadida.
Pertenecen a este tipo los impactos
por detrás, las colisiones segunda o
tercera en accidentes múltiples y los
impactos a poca velocidad. En otras
palabras, no debe sorprenderle que,habiendo resultado dañado su
vehículo en un accidente, o incluso
completamente destrozado, el airbag
no se haya inflado.
OCM030040/OCM030041/OCM030042/OCM030043/OXM039044
1234
Sensores de colisión del airbag
(1) Módulo de control SRS /Sensor de vuelco (opcional)
(2) Sensor de impacto frontal (3) Sensor de impacto lateral (opcional)
(4) Sensor de impacto lateral (opcional)

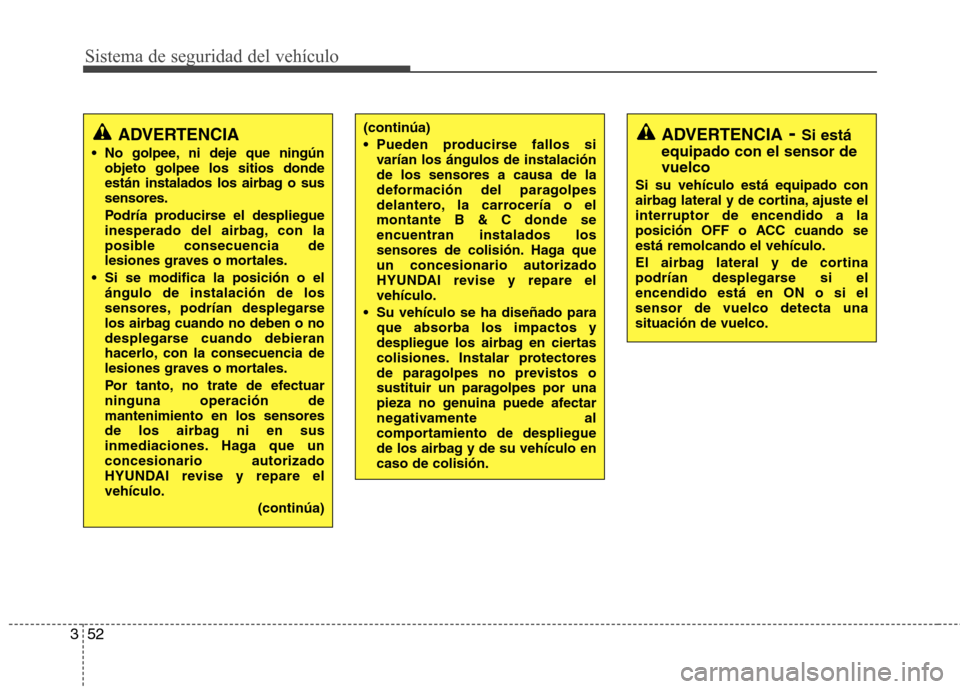

Sistema de seguridad del vehículo
52
3
ADVERTENCIA
No golpee, ni deje que ningún objeto golpee los sitios donde
están instalados los airbag o sussensores.
Podría producirse el despliegue
inesperado del airbag, con la
posible consecuencia de
lesiones graves o mortales.
Si se modifica la posición o el ángulo de instalación de los
sensores, podrían desplegarse
los airbag cuando no deben o no
desplegarse cuando debieran
hacerlo, con la consecuencia de
lesiones graves o mortales.
Por tanto, no trate de efectuar ninguna operación demantenimiento en los sensores
de los airbag ni en sus
inmediaciones. Haga que unconcesionario autorizado
HYUNDAI revise y repare elvehículo.
(continúa)(continúa)
Pueden producirse fallos sivarían los ángulos de instalación de los sensores a causa de la
deformación del paragolpes
delantero, la carrocería o elmontante B & C donde seencuentran instalados los
sensores de colisión. Haga queun concesionario autorizado
HYUNDAI revise y repare elvehículo.
Su vehículo se ha diseñado para que absorba los impactos y
despliegue los airbag en ciertas
colisiones. Instalar protectores
de paragolpes no previstos o
sustituir un paragolpes por una
pieza no genuina puede afectar
negativamente al
comportamiento de despliegue
de los airbag y de su vehículo encaso de colisión.ADVERTENCIA - Si está
equipado con el sensor de vuelco
Si su vehículo está equipado con
airbag lateral y de cortina, ajuste elinterruptor de encendido a la
posición OFF o ACC cuando seestá remolcando el vehículo.
El airbag lateral y de cortina
podrían desplegarse si elencendido está en ON o si elsensor de vuelco detecta unasituación de vuelco.
