Hyundai Santa Fe 2011 Manual del propietario (in Spanish)

627
Qué hacer en caso de emergencia
F080400AFD

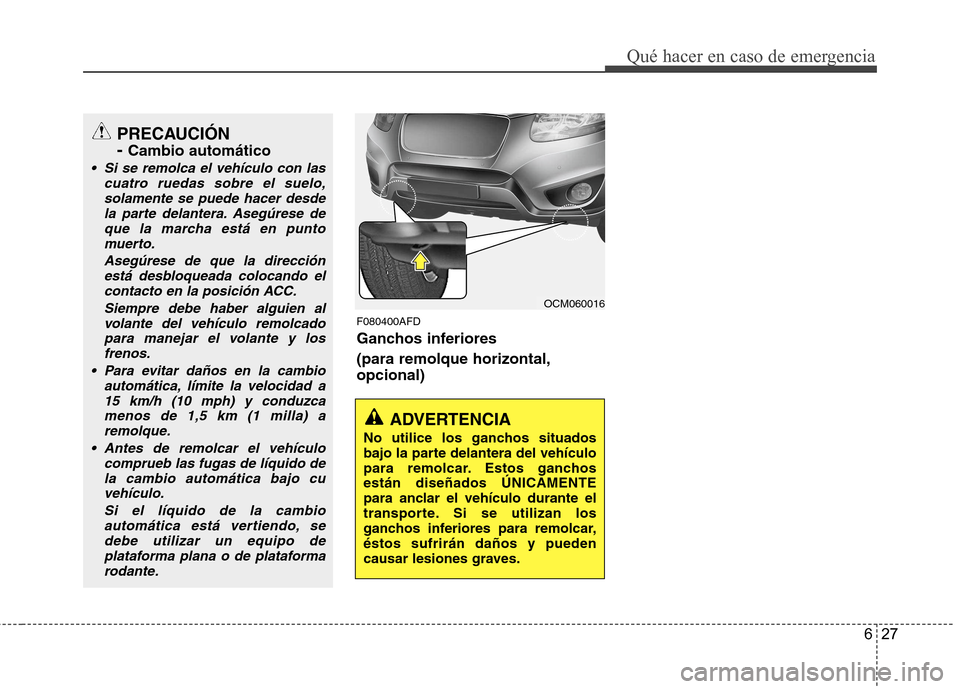

Ganchos inferiores (para remolque horizontal, opcional)
ADVERTENCIA
No utilice los ganchos situados
bajo la parte delantera del vehículo
para remolcar. Estos ganchosestán diseñados ÚNICAMENTE
para anclar el vehículo durante el
transporte. Si se utilizan los
ganchos inferiores para remolcar,éstos sufrirán daños y pueden
causar lesiones graves.
PRECAUCIÓN - Cambio automático
Si se remolca el vehículo con las
cuatro ruedas sobre el suelo,solamente se puede hacer desde
la parte delantera. Asegúrese deque la marcha está en punto muerto.
Asegúrese de que la direcciónestá desbloqueada colocando elcontacto en la posición ACC.
Siempre debe haber alguien alvolante del vehículo remolcado para manejar el volante y los
frenos.
Para evitar daños en la cambio automática, límite la velocidad a15 km/h (10 mph) y conduzcamenos de 1,5 km (1 milla) a
remolque.
Antes de remolcar el vehículo comprueb las fugas de líquido dela cambio automática bajo cu
vehículo.
Si el líquido de la cambioautomática está vertiendo, sedebe utilizar un equipo deplataforma plana o de plataforma
rodante.
OCM060016

7

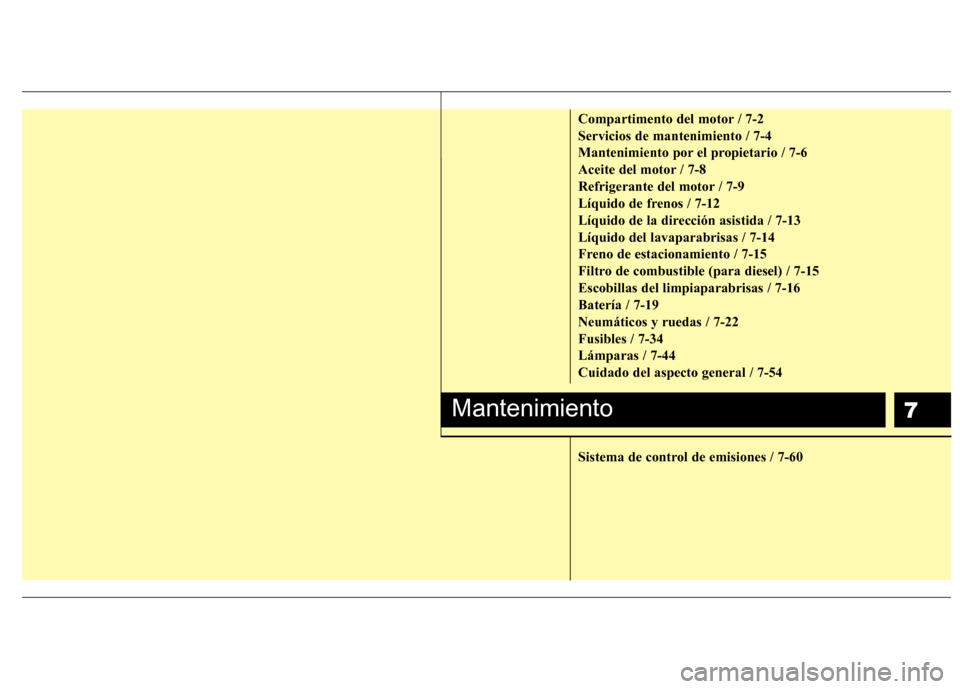

Compartimento del motor / 7-2 Servicios de mantenimiento / 7-4
Mantenimiento por el propietario / 7-6
Aceite del motor / 7-8
Refrigerante del motor / 7-9
Líquido de frenos / 7-12
Líquido de la dirección asistida / 7-13Líquido del lavaparabrisas / 7-14
Freno de estacionamiento / 7-15
Filtro de combustible (para diesel) / 7-15Escobillas del limpiaparabrisas / 7-16Batería / 7-19Neumáticos y ruedas / 7-22Fusibles / 7-34Lámparas / 7-44Cuidado del aspecto general / 7-54
Sistema de control de emisiones / 7-60
Mantenimiento

Mantenimiento
2
7

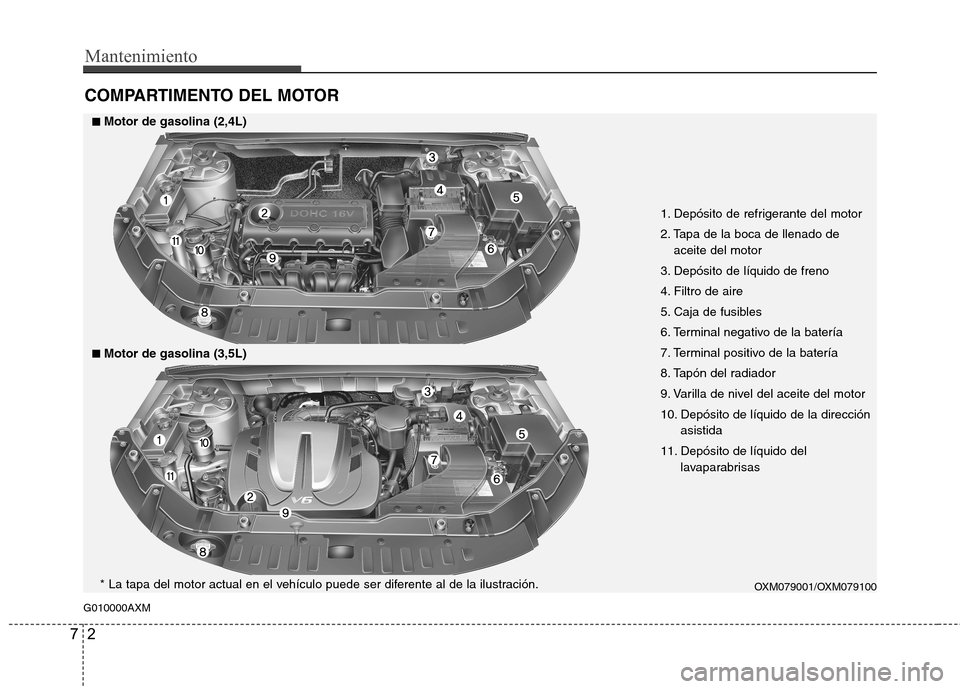

COMPARTIMENTO DEL MOTOR
G010000AXM
OXM079001/OXM079100
1. Depósito de refrigerante del motor
2. Tapa de la boca de llenado de
aceite del motor
3. Depósito de líquido de freno
4. Filtro de aire
5. Caja de fusibles
6. Terminal negativo de la batería
7. Terminal positivo de la batería
8. Tapón del radiador
9. Varilla de nivel del aceite del motor
10. Depósito de líquido de la dirección asistida
11. Depósito de líquido del lavaparabrisas
■■Motor de gasolina (2,4L)
■
■ Motor de gasolina (3,5L)
* La tapa del motor actual en el vehículo puede ser diferente al de la ilustración.

G010300AUN
73
Mantenimiento

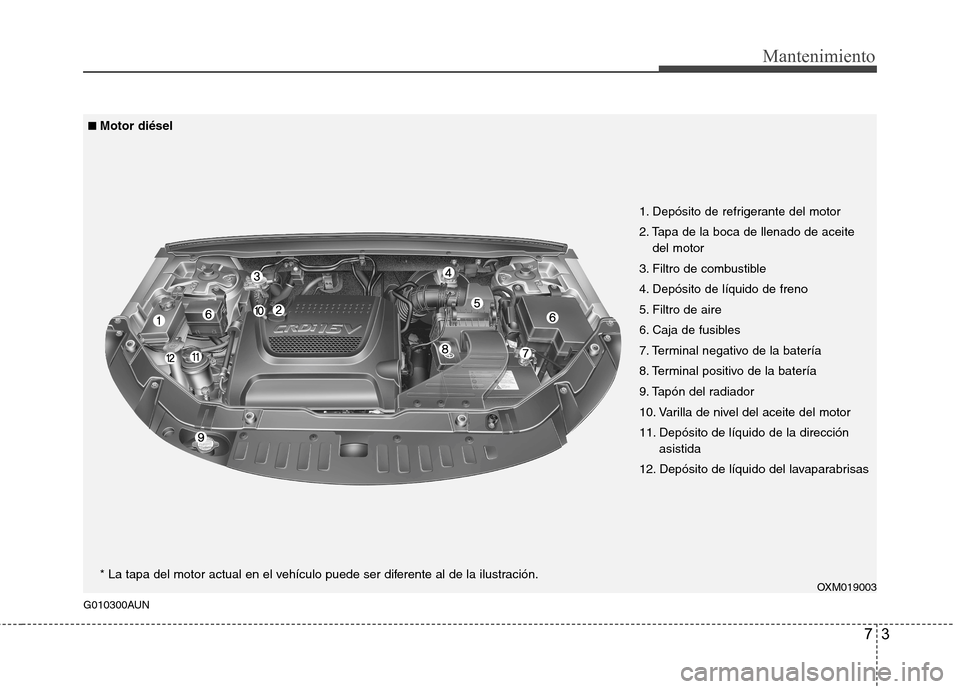

■■Motor diésel
1. Depósito de refrigerante del motor
2. Tapa de la boca de llenado de aceite
del motor
3. Filtro de combustible
4. Depósito de líquido de freno
5. Filtro de aire
6. Caja de fusibles
7. Terminal negativo de la batería
8. Terminal positivo de la batería
9. Tapón del radiador
10. Varilla de nivel del aceite del motor
11. Depósito de líquido de la dirección asistida
12. Depósito de líquido del lavaparabrisas
* La tapa del motor actual en el vehículo puede ser diferente al de la ilustración. OXM019003

Mantenimiento
4
7

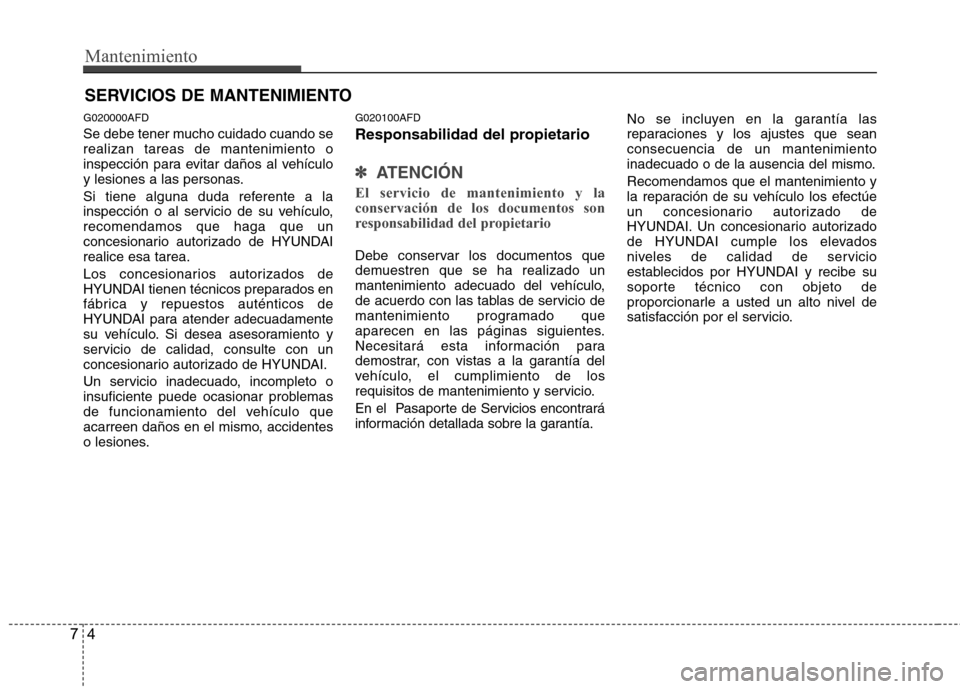

SERVICIOS DE MANTENIMIENTO
G020000AFD
Se debe tener mucho cuidado cuando se realizan tareas de mantenimiento o
inspección para evitar daños al vehículo
y lesiones a las personas.
Si tiene alguna duda referente a la
inspección o al servicio de su vehículo,recomendamos que haga que un
concesionario autorizado de HYUNDAIrealice esa tarea.
Los concesionarios autorizados de
HYUNDAI tienen técnicos preparados en
fábrica y repuestos auténticos de
HYUNDAI para atender adecuadamente
su vehículo. Si desea asesoramiento y
servicio de calidad, consulte con un
concesionario autorizado de HYUNDAI.
Un servicio inadecuado, incompleto o
insuficiente puede ocasionar problemas
de funcionamiento del vehículo que
acarreen daños en el mismo, accidentes
o lesiones. G020100AFD
Responsabilidad del propietario
✽✽

ATENCIÓN
El servicio de mantenimiento y la conservación de los documentos son
responsabilidad del propietario
Debe conservar los documentos que
demuestren que se ha realizado un
mantenimiento adecuado del vehículo,
de acuerdo con las tablas de servicio de
mantenimiento programado que
aparecen en las páginas siguientes.
Necesitará esta información para
demostrar, con vistas a la garantía del
vehículo, el cumplimiento de los
requisitos de mantenimiento y servicio.
En el Pasaporte de Servicios encontrará
información detallada sobre la garantía. No se incluyen en la garantía las
reparaciones y los ajustes que seanconsecuencia de un mantenimiento
inadecuado o de la ausencia del mismo. Recomendamos que el mantenimiento y
la reparación de su vehículo los efectúe
un concesionario autorizado de
HYUNDAI. Un concesionario autorizado
de HYUNDAI cumple los elevados
niveles de calidad de servicio
establecidos por HYUNDAI y recibe su
soporte técnico con objeto de
proporcionarle a usted un alto nivel de
satisfacción por el servicio.

75
Mantenimiento

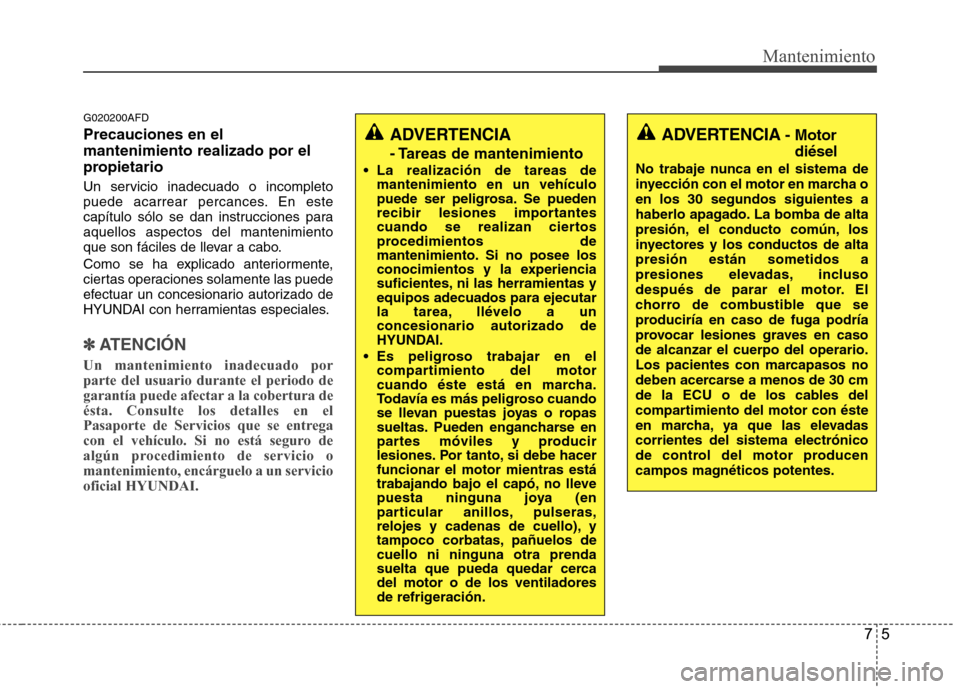

G020200AFD Precauciones en el mantenimiento realizado por el
propietario
Un servicio inadecuado o incompleto
puede acarrear percances. En este
capítulo sólo se dan instrucciones paraaquellos aspectos del mantenimiento
que son fáciles de llevar a cabo.
Como se ha explicado anteriormente,
ciertas operaciones solamente las puede
efectuar un concesionario autorizado de
HYUNDAI con herramientas especiales.
✽✽ATENCIÓN
Un mantenimiento inadecuado por parte del usuario durante el periodo de
garantía puede afectar a la cobertura deésta. Consulte los detalles en el
Pasaporte de Servicios que se entrega
con el vehículo. Si no está seguro de
algún procedimiento de servicio omantenimiento, encárguelo a un serviciooficial HYUNDAI.
ADVERTENCIA
- Tareas de mantenimiento
La realización de tareas de mantenimiento en un vehículo
puede ser peligrosa. Se pueden
recibir lesiones importantes
cuando se realizan ciertos
procedimientos de
mantenimiento. Si no posee los
conocimientos y la experiencia
suficientes, ni las herramientas yequipos adecuados para ejecutar
la tarea, llévelo a unconcesionario autorizado de
HYUNDAI.
Es peligroso trabajar en el compartimiento del motor
cuando éste está en marcha.
Todavía es más peligroso cuando
se llevan puestas joyas o ropas
sueltas. Pueden engancharse en
partes móviles y producir
lesiones. Por tanto, si debe hacerfuncionar el motor mientras está
trabajando bajo el capó, no lleve
puesta ninguna joya (en
particular anillos, pulseras,
relojes y cadenas de cuello), y
tampoco corbatas, pañuelos decuello ni ninguna otra prenda
suelta que pueda quedar cercadel motor o de los ventiladores
de refrigeración.ADVERTENCIA - Motor
diésel
No trabaje nunca en el sistema de
inyección con el motor en marcha oen los 30 segundos siguientes a
haberlo apagado. La bomba de alta
presión, el conducto común, los
inyectores y los conductos de altapresión están sometidos a
presiones elevadas, incluso
después de parar el motor. El
chorro de combustible que se
produciría en caso de fuga podría
provocar lesiones graves en casode alcanzar el cuerpo del operario.
Los pacientes con marcapasos no
deben acercarse a menos de 30 cm
de la ECU o de los cables del
compartimiento del motor con éste
en marcha, ya que las elevadascorrientes del sistema electrónico
de control del motor producen
campos magnéticos potentes.

Mantenimiento
6
7

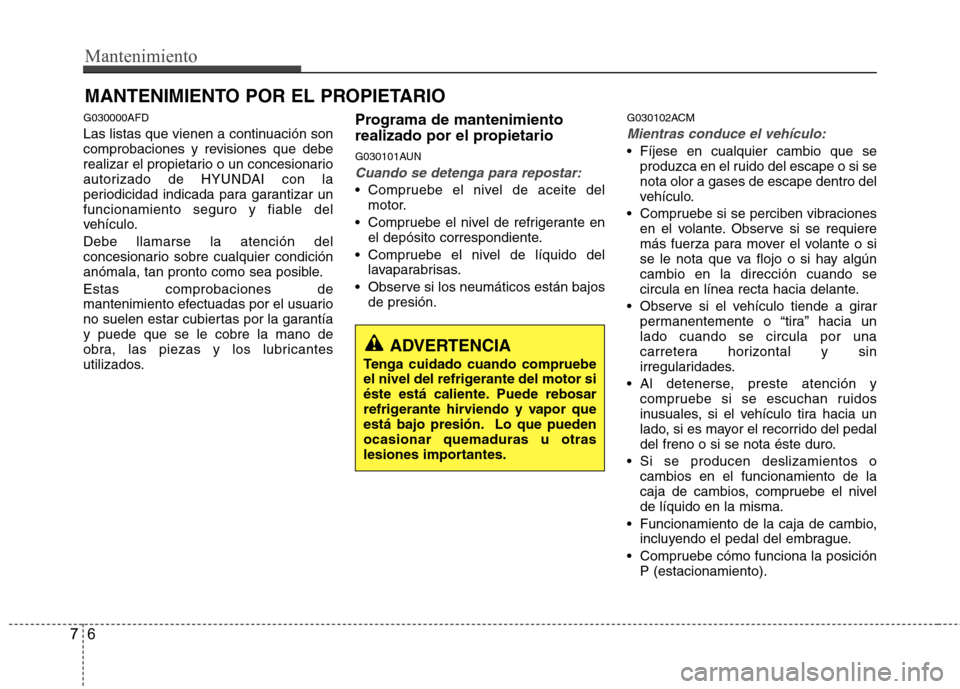

MANTENIMIENTO POR EL PROPIETARIO
G030000AFD
Las listas que vienen a continuación son
comprobaciones y revisiones que debe
realizar el propietario o un concesionario
autorizado de HYUNDAI con la
periodicidad indicada para garantizar un
funcionamiento seguro y fiable del
vehículo. Debe llamarse la atención del
concesionario sobre cualquier condición
anómala, tan pronto como sea posible. Estas comprobaciones de
mantenimiento efectuadas por el usuario
no suelen estar cubiertas por la garantíay puede que se le cobre la mano de
obra, las piezas y los lubricantes
utilizados. Programa de mantenimiento
realizado por el propietario
G030101AUN
Cuando se detenga para repostar:
Compruebe el nivel de aceite del
motor.
Compruebe el nivel de refrigerante en el depósito correspondiente.
Compruebe el nivel de líquido del lavaparabrisas.
Observe si los neumáticos están bajos de presión. G030102ACM
Mientras conduce el vehículo:
Fíjese en cualquier cambio que se
produzca en el ruido del escape o si se nota olor a gases de escape dentro del
vehículo.
Compruebe si se perciben vibraciones en el volante. Observe si se requiere
más fuerza para mover el volante o si
se le nota que va flojo o si hay algúncambio en la dirección cuando se
circula en línea recta hacia delante.
Observe si el vehículo tiende a girar permanentemente o “tira” hacia unlado cuando se circula por una
carretera horizontal y sin
irregularidades.
Al detenerse, preste atención y compruebe si se escuchan ruidos
inusuales, si el vehículo tira hacia un
lado, si es mayor el recorrido del pedal
del freno o si se nota éste duro.
Si se producen deslizamientos o cambios en el funcionamiento de la
caja de cambios, compruebe el nivelde líquido en la misma.
Funcionamiento de la caja de cambio, incluyendo el pedal del embrague.
Compruebe cómo funciona la posición P (estacionamiento).
ADVERTENCIA
Tenga cuidado cuando compruebe
el nivel del refrigerante del motor si
éste está caliente. Puede rebosar
refrigerante hirviendo y vapor que
está bajo presión. Lo que puedenocasionar quemaduras u otras
lesiones importantes.

77
Mantenimiento

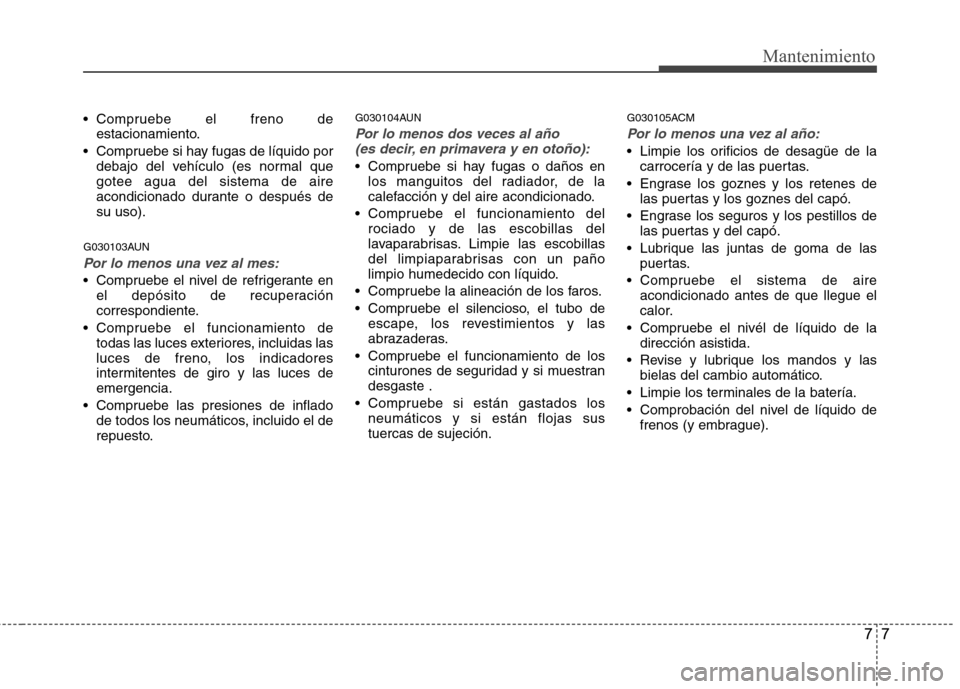

Compruebe el freno deestacionamiento.
Compruebe si hay fugas de líquido por debajo del vehículo (es normal que gotee agua del sistema de aire
acondicionado durante o después desu uso).
G030103AUN
Por lo menos una vez al mes:
Compruebe el nivel de refrigerante en el depósito de recuperación
correspondiente.
Compruebe el funcionamiento de todas las luces exteriores, incluidas las
luces de freno, los indicadores
intermitentes de giro y las luces deemergencia.
Compruebe las presiones de inflado de todos los neumáticos, incluido el de
repuesto. G030104AUN
Por lo menos dos veces al año
(es decir, en primavera y en otoño):
Compruebe si hay fugas o daños en los manguitos del radiador, de la
calefacción y del aire acondicionado.
Compruebe el funcionamiento del rociado y de las escobillas del
lavaparabrisas. Limpie las escobillas
del limpiaparabrisas con un paño
limpio humedecido con líquido.
Compruebe la alineación de los faros.
Compruebe el silencioso, el tubo de escape, los revestimientos y las
abrazaderas.
Compruebe el funcionamiento de los cinturones de seguridad y si muestrandesgaste .
Compruebe si están gastados los neumáticos y si están flojas sustuercas de sujeción. G030105ACM
Por lo menos una vez al año:
Limpie los orificios de desagüe de la
carrocería y de las puertas.
Engrase los goznes y los retenes de las puertas y los goznes del capó.
Engrase los seguros y los pestillos de las puertas y del capó.
Lubrique las juntas de goma de las puertas.
Compruebe el sistema de aire acondicionado antes de que llegue el
calor.
Compruebe el nivél de líquido de la dirección asistida.
Revise y lubrique los mandos y las bielas del cambio automático.
Limpie los terminales de la batería.
Comprobación del nivel de líquido de frenos (y embrague).

Mantenimiento
8
7
ACEITE DEL MOTOR
G060100ACM Compruebe el nivel del aceite del
motor.
1. Asegúrese de colocar el vehículo sobre un suelo horizontal.
2. Ponga en marcha el motor y deje que alcance la temperatura de
funcionamiento normal.
3. Pare el motor y espere unos minutos (por 5 minutos) para que el aceite
vuelva al cárter.
4. Extraiga la varilla, límpiela y vuelva a introducirla a fondo. 5. Vuelva a extraer la varilla y compruebe
el nivel. Debe encontrarse entre F y L.
Si se encuentra en la L o cerca de ella,
añada aceite para que el nivel llegue a F.No se pase en el llenado.
Utilice un embudo para evitar que el aceite se derrame por los
componentes del motor.
Utilice únicamente el aceite de motor indicado. (Consulte el apartado"Lubricantes recomendados y
capacidades" del capítulo 8.)
ADVERTENCIA - Manguito del radiador
Al comprobar o añadir aceite del
motor, tenga mucho cuidado de no
tocar el manguito del radiador, ya
que puede estar muy caliente y
producirle quemaduras.
OXM079004
PRECAUCIÓN - Motor diesel
Si se llena demasiado el motor de
aceite puede provocar unautoencendido debido al efecto de pulsación del líquido. Puede
provocar daños en el motoracompañado de un bruscoaumento de la velocidad, ruido en la
combustión y la emisión de humoblanco.
PRECAUCIÓN
No llene en exceso con aceite de
motor.
Podría causar daños al motor.
OXM079005

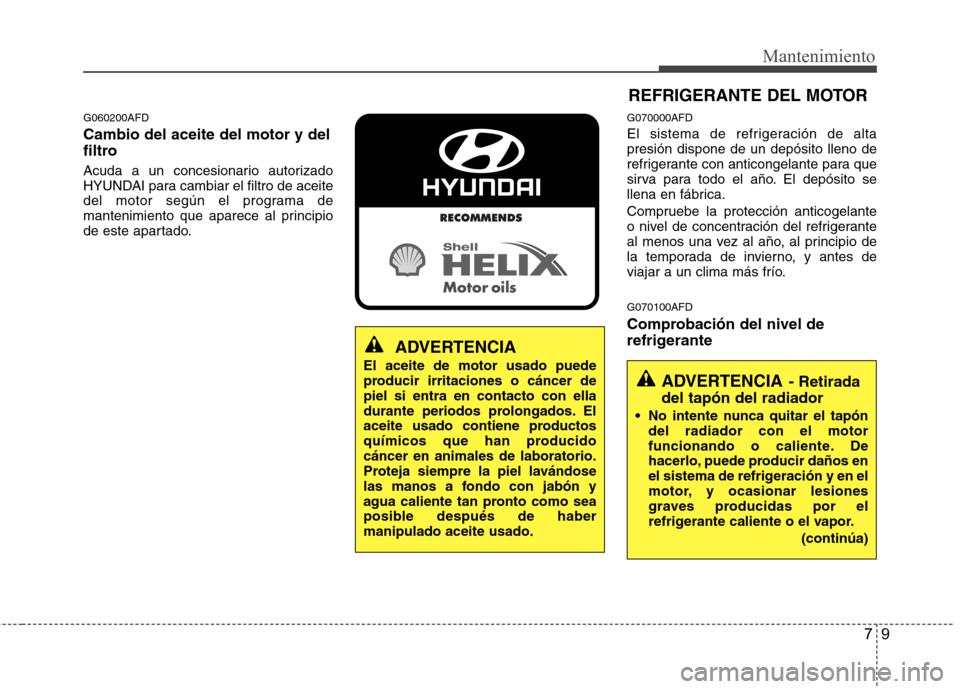

79
Mantenimiento
G060200AFD Cambio del aceite del motor y del
filtro
Acuda a un concesionario autorizado
HYUNDAI para cambiar el filtro de aceite
del motor según el programa de
mantenimiento que aparece al principio
de este apartado.G070000AFD
El sistema de refrigeración de alta presión dispone de un depósito lleno de
refrigerante con anticongelante para que
sirva para todo el año. El depósito se
llena en fábrica.
Compruebe la protección anticogelante
o nivel de concentración del refrigerante
al menos una vez al año, al principio de
la temporada de invierno, y antes de
viajar a un clima más frío. G070100AFD
Comprobación del nivel de
refrigerante
ADVERTENCIA
- Retirada
del tapón del radiador
No intente nunca quitar el tapón del radiador con el motor
funcionando o caliente. De
hacerlo, puede producir daños en
el sistema de refrigeración y en el
motor, y ocasionar lesiones
graves producidas por el
refrigerante caliente o el vapor.
(continúa)
REFRIGERANTE DEL MOTOR
ADVERTENCIA
El aceite de motor usado puede
producir irritaciones o cáncer depiel si entra en contacto con ella
durante periodos prolongados. El
aceite usado contiene productos
químicos que han producidocáncer en animales de laboratorio.
Proteja siempre la piel lavándose
las manos a fondo con jabón y
agua caliente tan pronto como sea
posible después de habermanipulado aceite usado.
