Hyundai Santa Fe 2011 Инструкция по эксплуатации (in Russian)

487
Характеристики автомобиля
D200100ACM

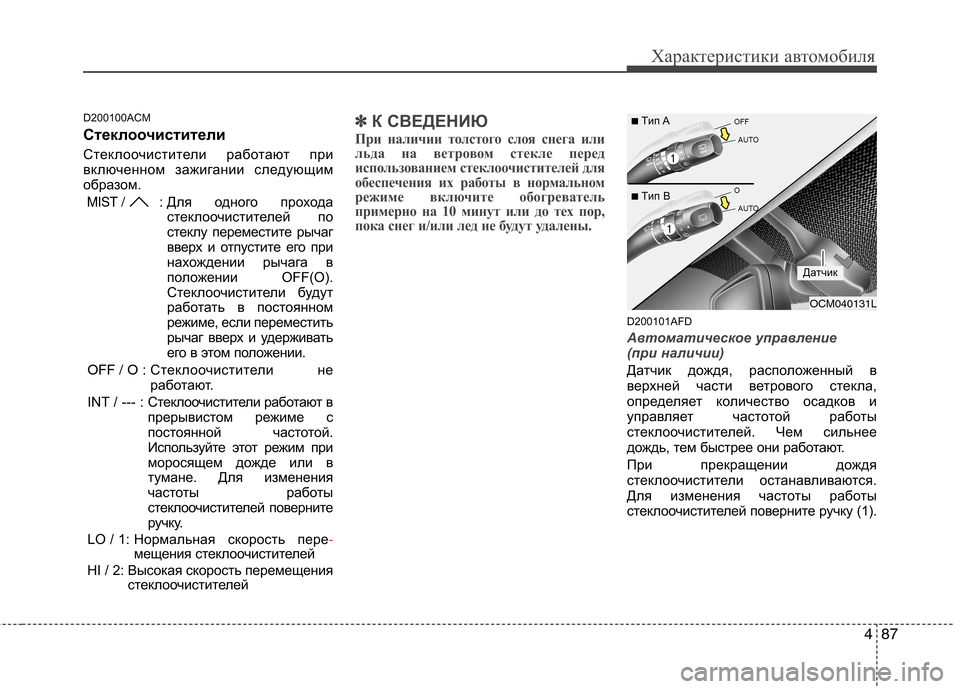

Стеклоочистители
Стеклоочистители работают при
включенном зажигании следующим
образом.
MIST / : Для одного проходастеклоочистителей по
стеклу переместите рычаг
вверх и отпустите его при
нахождении рычага в
положении OFF(O).
Стеклоочистители будут
работать в постоянном
режиме, если переместить
рычаг вверх и удерживать
его в этом положении.
OFF / O : Стеклоочистители не
работают.
INT / --- : Стеклоо чистители работают в
прерывистом режиме с
постоянной частотой.
Используйте этот режим при
моросящем дожде или в
тумане. Для изменения
частоты работы
стеклоочистителей поверните
ручку.
LO / 1: Нормальная скорость пере
-мещения стеклоочистителей
HI / 2: Высокая скорость перемещения стеклоочистителей
✽✽К СВЕДЕНИЮ
При наличии толстого слоя снега или
льда на ветровом стекле перед
использованием стеклоочистителей для
обеспечения их работы в нормальном
режиме включите обогреватель
примерно на 10 минут или до тех пор,
пока снег и/или лед не будут удалены.
D200101AFD
Автоматическое управление
(при наличии)
Датчик дождя, расположенный в
верхней части ветрового стекла,
определяет количество осадков и
управляет частотой работы
стеклоочистителей. Чем сильнее
дождь, тем быстрее они работают.
При прекращении дождя
стеклоочистители останавливаются.
Для изменения частоты работы
стеклоочистителей поверните ручку (1).
OCM040131L
Дaтчик
■
Tип A
■ Tип B

Характеристики автомобиля
88
4

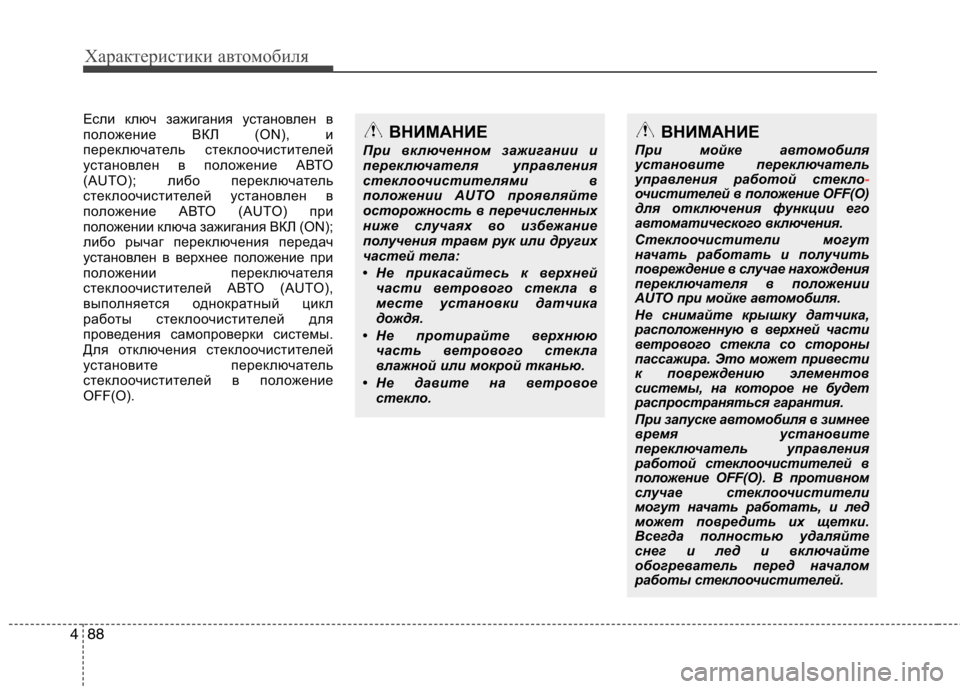

Если ключ зажигания установлен в
положение ВКЛ (ON), и
переключатель стеклоочистителей
установлен в положение АВТО
(AUTO); либо переключатель
стеклоочистителей установлен в
положение АВТО (AUTO) при
положении ключа зажигания ВКЛ (ON);
либо рычаг переключения передач
установлен в верхнее положение при
положении переключателя
стеклоочистителей АВТО (AUTO),
выполняется однократный цикл
работы стеклоочистителей для
проведения самопроверки системы.
Для отключения стеклоочистителей
установите переключатель
стеклоочистителей в положение
OFF(O).ВНИМАНИЕ
При включенном зажигании и
переключателя управления
стеклоочистителями в
положении AUTO проявляйте
осторожность в перечисленных
ниже случаях во избежание
получения травм рук или других
частей тела:
• Не прикасайтесь к верхней части ветрового стекла в
месте установки датчика
дождя.
• Не протирайте верхнюю часть ветрового стекла
влажной или мокрой тканью.
• Не давите на ветровое стекло.ВНИМАНИЕ
При мойке автомобиля
установите переключатель
управления работой стекло
-очистителей в положение OFF(O)
для отключения функции его
автоматического включения.
Стеклоочистители могут
начать работать и получить
повреждение в случае нахождения
переключателя в положении
AUTO при мойке автомобиля.
Не снимайте крышку датчика,
расположенную в верхней части
ветрового стекла со стороны
пассажира. Это может привести
к повреждению элементов
системы, на которое не будет
распространяться гарантия.
При запуске автомобиля в зимнее
время установите
переключатель управления
работой стеклоочистителей в
положение OFF(O). В противном
случае стеклоочистители
могут начать работать, и лед
может повредить их щетки.
Всегда полностью удаляйте
снег и лед и включайте
обогреватель перед началом
работы стеклоочистителей.

489
Характеристики автомобиля
D200200AFD

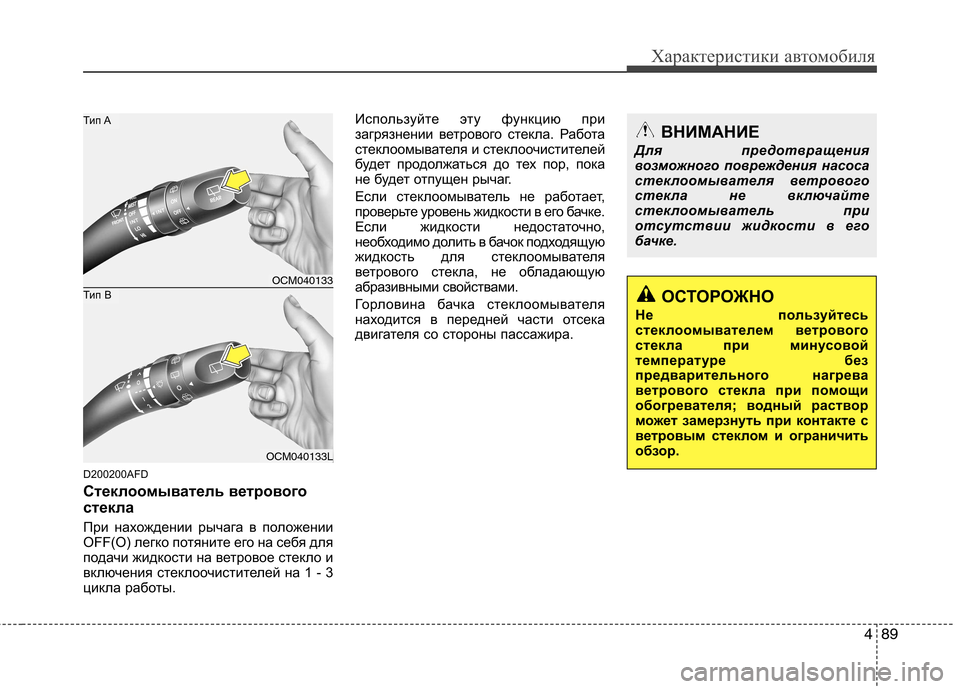

Стеклоомыватель ветрового
стекла
При нахождении рычага в положении
OFF(O) легко потяните его на себя для
подачи жидкости на ветровое стекло и
включения стеклоочистителей на 1 - 3
цикла работы. Используйте эту функцию при
загрязнении ветрового стекла. Работа
стеклоомывателя и стеклоочистителей
будет продолжаться до тех пор, пока
не будет отпущен рычаг.
Если стеклоомыватель не работает,
проверьте уровень жидкости в его бачке.
Если жидкости недостаточно,
необходимо долить в бачок подходящую
жидкость для стеклоомывателя
ветрового стекла, не обладающую
абразивными свойствами.
Горловина бачка стеклоомывателя
находится в передней части отсека
двигателя со стороны пассажира.
ВНИМАНИЕ
Для предотвращения
возможного повреждения насоса
стеклоомывателя ветрового
стекла не включайте
стеклоомыватель при
отсутствии жидкости в его
бачке.
ОСТОРОЖНО
Не пользуйтесь
стеклоомывателем ветрового
стекла при минусовой
температуре без
предварительного нагрева
ветрового стекла при помощи
обогревателя; водный раствор
может з амерзнуть при контакте с
ветровым стеклом и ограничить
обзор.
OCM040133
OCM040133L
Тип B
Тип A

Характеристики автомобиля
90
4
D200300AFD

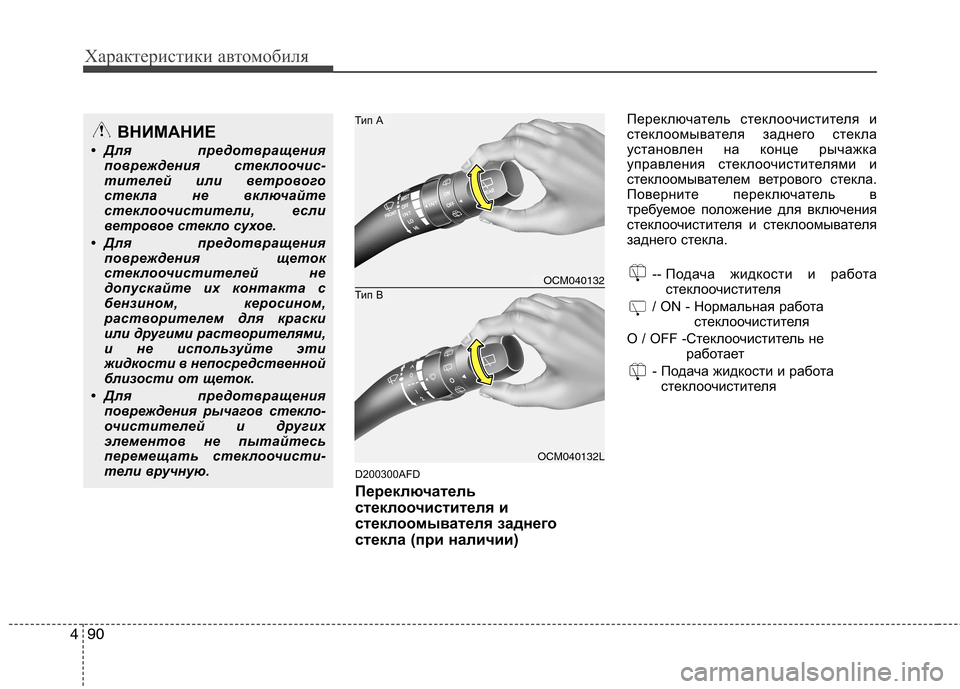

Переключатель
стеклоочистителя и
стеклоомывателя заднего
стекла (при наличии) Переключатель стеклоочистителя и
стеклоомывателя заднего стекла
установлен на конце рычажка
управления стеклоочистителями и
стеклоомывателем ветрового стекла.
Поверните переключатель в
требуемое положение для включения
стеклоочистителя и стеклоомывателя
заднего стекла.
-- Подача жидкости и работастеклоочистителя
/ ON - Нормальная работа стеклоочистителя
O / OFF -Стеклоочиститель не работает
- Подача жидкости и работа стеклоочистителя
ВНИМАНИЕ
• Для предотвращения повреждения стеклоочис-
тителей или ветрового
стекла не включайте
стеклоочистители, если
ветровое стекло сухое.
• Для предотвращения повреждения щеток
стеклоочистителей не
допускайте их контакта с
бензином, керосином,
растворителем для краски
или другими растворителями,
и не используйте эти
жидкости в непосредственной
близости от щеток.
• Для предотвращения повреждения рычагов стекло-
очистителей и других
элементов не пытайтесь
перемещать стеклоочисти-
тели вручную.
OCM040132
OCM040132L
Тип B
Тип А

491
Характеристики автомобиля
D210000AUND210100AFD
Индивидуальная лампа
(при наличии)
Нажать на кнопку (1) лампы
направленного освещения, чтобы
включить или выключить свет.Эта лампа обеспечивает водителю и
пассажиру направленный пучок света,
который может использоваться для
освещения карты или иных целей.
ОСВЕЩЕНИЕ САЛОНА
ВНИМАНИЕ
Не используйте освещение
салона в течение длительного
времени при неработающем
двигателе.
Это может привести к разряду
аккумуляторной батареи.
OCM052077
OCM052081
Задняя часть салона (при наличии)
Передняя часть салона

Характеристики автомобиля
92
4

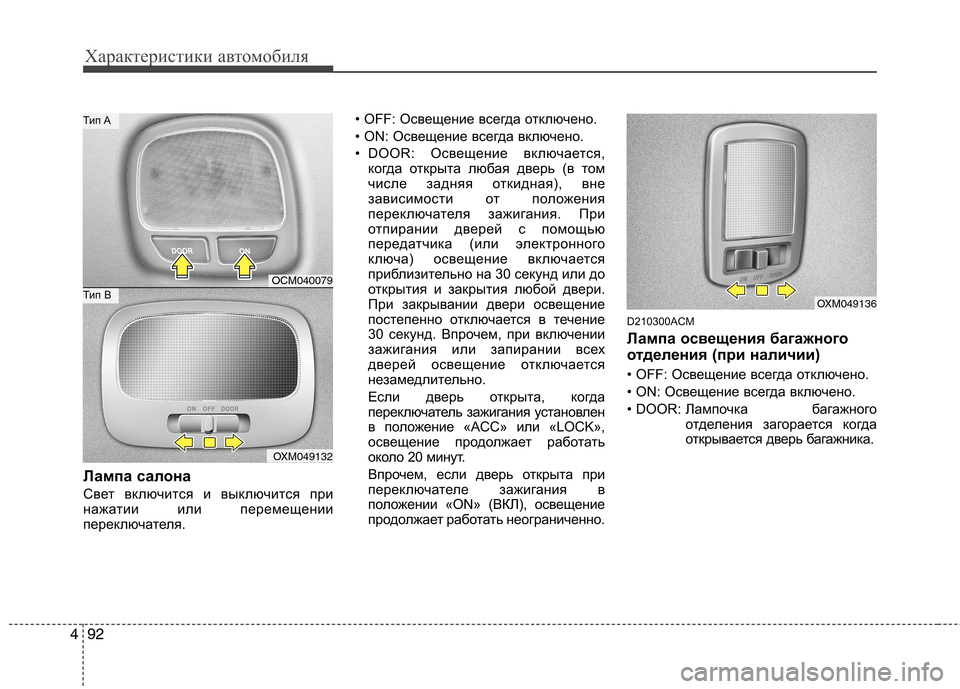

Лампа салона
Свет включится и выключится при
нажатии или перемещении
переключателя. • OFF: Освещение всегда отключено.
• ON: Освещение всегда включено.
• DOOR: Освещение включается,
когда открыта любая дверь (в том
числе задняя откидная), вне
зависимости от положения
переключателя зажигания. При
отпирании дверей с помощью
передатчика (или электронного
ключа) освещение включается
приблизительно на 30 секунд или до
открытия и закрытия любой двери.
При закрывании двери освещение
постепенно отключается в течение
30 секунд. Впрочем, при включении
зажигания или запирании всех
дверей освещение отключается
незамедлительно.
Если дверь открыта, когда
переключатель зажигания установлен
в положение «ACC» или «LOCK»,
освещение продолжает работать
около 20 минут.
Впрочем, если дверь открыта при
переключателе зажигания в
положении «ON» (ВКЛ), освещение
продолжает работать неограниченно. D210300ACM
Лампа освещения багажного
отделения (при наличии)
• OFF: Освещение всегда отключено.
• ON: Освещение всегда включено.
• DOOR: Лампочка багажного
отделения загорается когда
открывается дверь багажника.
OCM040079
OXM049132
Тип B
Тип A
OXM049136

493
Характеристики автомобиля

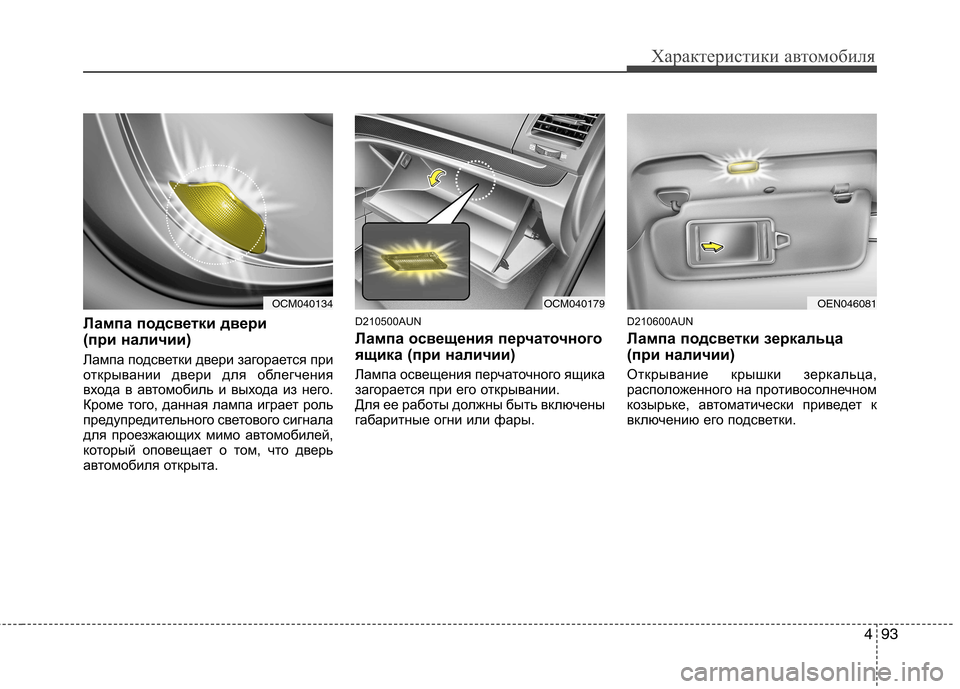

Лампа подсветки двери
(при наличии)
Лампа подсветки двери загорается при
открывании двери для облегчения
входа в автомобиль и выхода из него.
Кроме того, данная лампа играет роль
предупредительного светового сигнала
для проезжающих мимо автомобилей,
который оповещает о том, что дверь
автомобиля открыта.D210500AUN
Лампа освещения перчаточного
ящика (при наличии)
Лампа освещения перчаточного ящика
загорается при его открывании.
Для ее работы должны быть включены
габаритные огни или фары.
D210600AUN
Лампа подсветки зеркальца
(при наличии)
Открывание крышки зеркальца,
расположенного на противосолнечном
козырьке, автоматически приведет к
включению его подсветки.
OCM040179OCM040134OEN046081

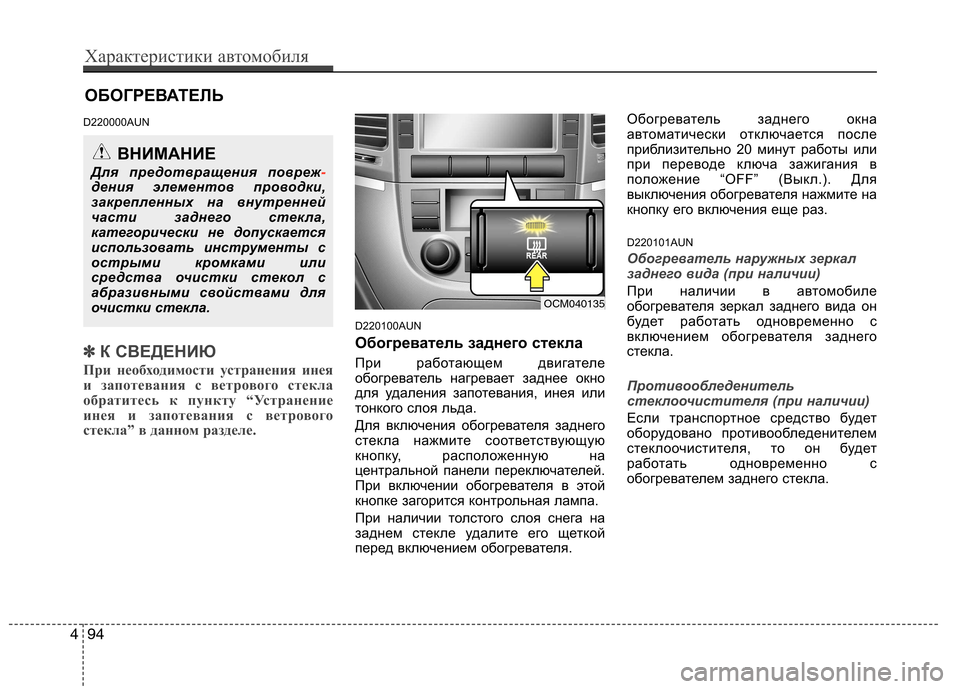

ОБОГРЕВАТЕЛЬ
D220000AUN
✽✽ К СВЕДЕНИЮ
При необходимости устранения инея
и запотевания с ветрового стекла
обратитесь к пункту “Устранение
инея и запотевания с ветрового
стекла” в данном разделе.
D220100AUN
Обогреватель заднего стекла
При работающем двигателе
обогреватель нагревает заднее окно
для удаления запотевания, инея или
тонкого слоя льда.
Для включения обогревателя заднего
стекла нажмите соответствующую
кнопку, расположенную на
центральной панели переключателей.
При включении обогревателя в этой
кнопке загорится контрольная лампа.
При наличии толстого слоя снега на
заднем стекле удалите его щеткой
перед включением обогревателя. Обогреватель заднего окна
автоматически отключается после
приблизительно 20 минут работы или
при переводе ключа зажигания в
положение “OFF” (Выкл.). Для
выключения обогревателя нажмите на
кнопку его включения еще раз.
D220101AUN
Обогреватель наружных зеркал
заднего вида (при наличии)
При наличии в автомобиле
обогревателя зеркал заднего вида он
будет работать одновременно с
включением обогревателя заднего
стекла.
Противообледенитель
стеклоочистителя (при наличии)
Если транспортное средство будет
оборудовано противообледенителем
стеклоочистителя, то он будет
работать одновременно с
обогревателем заднего стекла.
ВНИМАНИЕ
Для предотвращения повреж
-дения элементов проводки,
закрепленных на внутренней
части заднего стекла,
категорически не допускается
использовать инструменты с
острыми кромками или
средства очистки стекол с
абразивными свойствами для
очистки стекла.
OCM040135
494
Характеристики автомобиля

495
Характеристики автомобиля

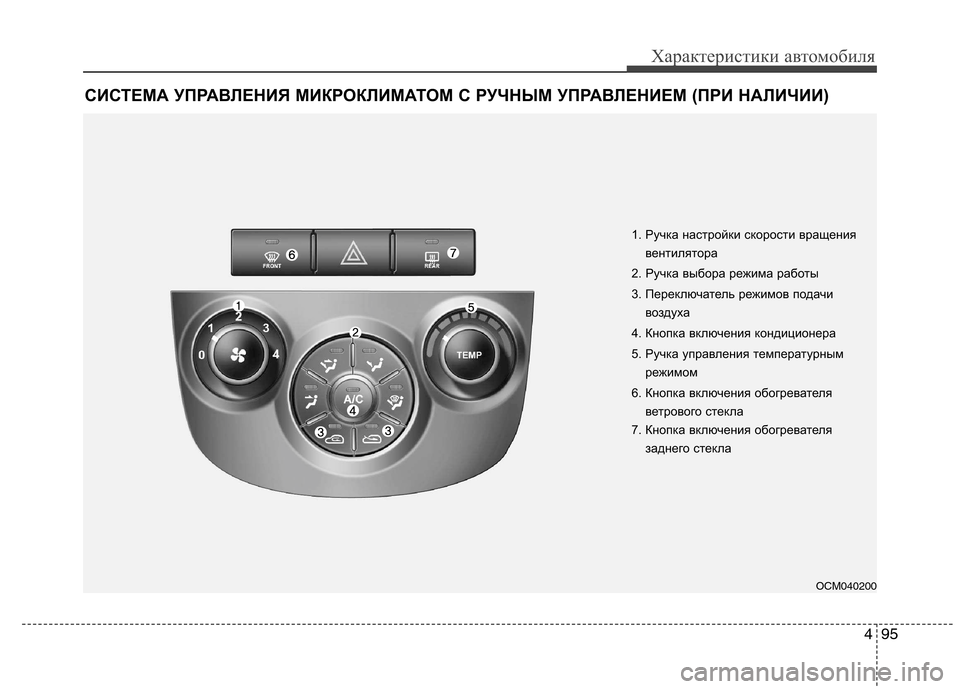

СИСТЕМА УПРАВЛЕНИЯ МИКРОКЛИМАТОМ С РУЧНЫМ УПРАВЛЕНИЕМ (ПРИ НАЛИЧИИ)
OCM040200
1. Ручка настройки скорости вращения
вентилятора
2. Ручка выбора режима работы
3. Переключатель режимов подачи воздуха
4. Кнопка включения кондиционера
5. Ручка управления температурным режимом
6. Кнопка включения обогревателя ветрового стекла
7. Кнопка включения обогревателя заднего стекла

Характеристики автомобиля
96
4

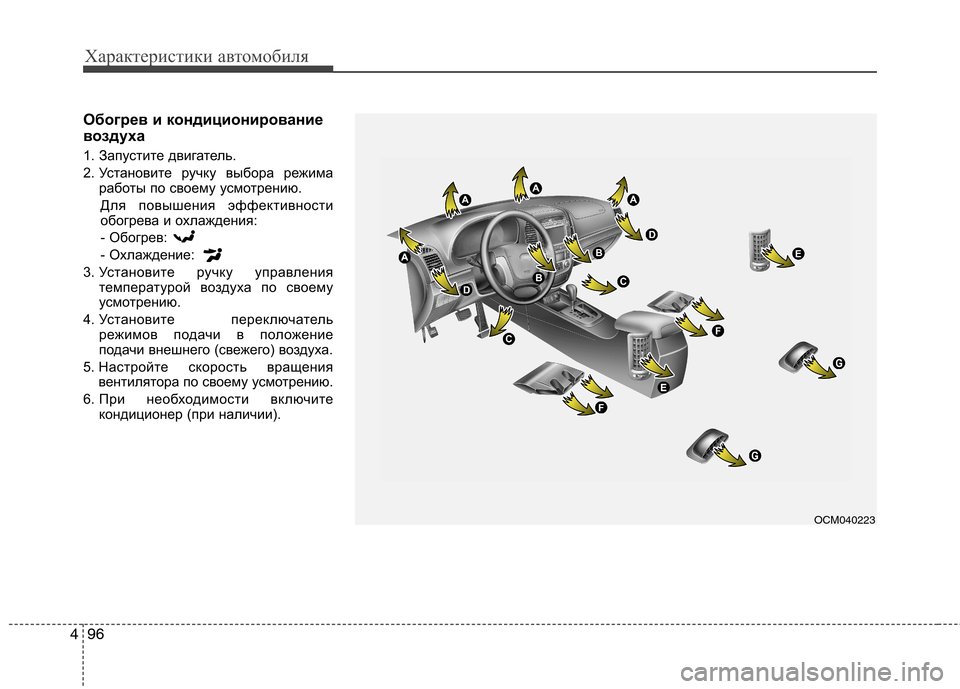

Обогрев и кондиционирование
воздуха
1. Запустите двигатель.
2. Установите ручку выбора режима
работы по своему усмотрению.
Для повышения эффективности
обогрева и охлаждения:- Обогрев:
- Охлаждение:
3. Установите ручку управления температурой воздуха по своему
усмотрению.
4. Установите переключатель режимов подачи в положение
подачи внешнего (свежего) воздуха.
5. Настройте скорость вращения вентилятора по своему усмотрению.
6. При необходимости включите кондиционер (при наличии).
OCM040223
