Hyundai Santa Fe 2011 Инструкция по эксплуатации (in Russian)

477
Характеристики автомобиля

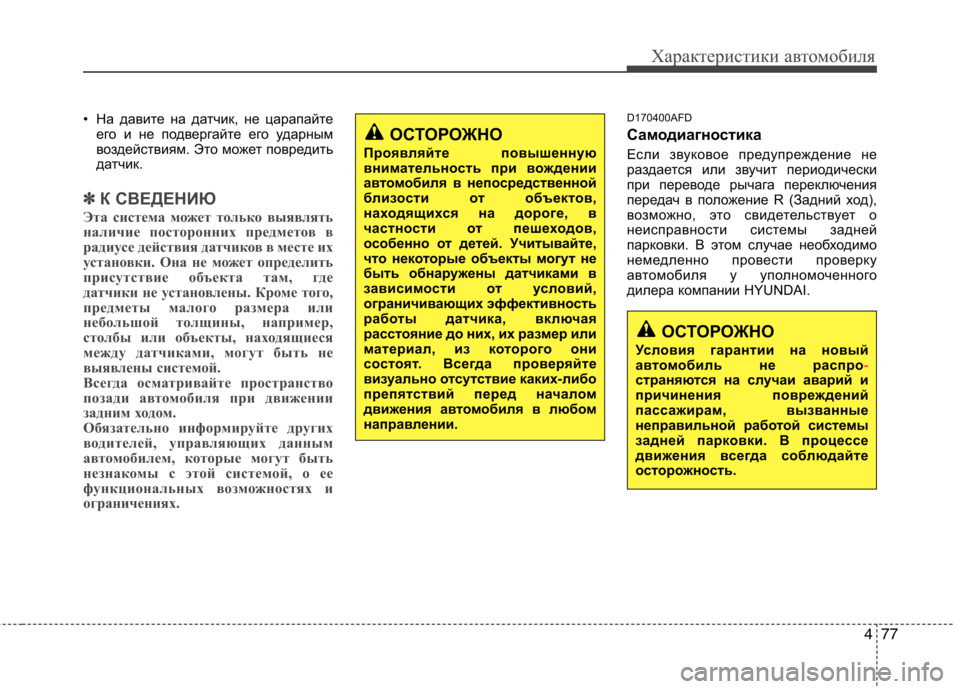

• На давите на датчик, не царапайтеего и не подвергайте его ударным
воздействиям. Это может повредить
датчик.
✽✽ К СВЕДЕНИЮ
Эта система может только выявлять
наличие посторонних предметов в
радиусе действия датчиков в месте их
установки. Она не может определить
присутствие объекта там, где
датчики не установлены. Кроме того,
предметы малого размера или
небольшой толщины, например,
столбы или объекты, находящиеся
между датчиками, могут быть не
выявлены системой.
Всегда осматривайте пространство
позади автомобиля при движении
задним ходом.
Обязательно информируйте других
водителей, управляющих данным
автомобилем, которые могут быть
незнакомы с этой системой, о ее
функциональных возможностях и
ограничениях.
D170400AFD
Самодиагностика
Если звуковое предупреждение не
раздается или звучит периодически
при переводе рычага переключения
передач в положение R (Задний ход),
возможно, это свидетельствует о
неисправности системы задней
парковки. В этом случае необходимо
немедленно провести проверку
автомобиля у уполномоченного
дилера компании HYUNDAI.
ОСТОРОЖНО
Проявляйте повышенную
внимательность при вождении
автом обиля в непосредственной
близости от объектов,
находящихся на дороге, в
частности от пешеходов,
особенно от детей. Учитывайте,
что некоторые объекты могут не
быть обнаружены датчиками в
зависимости от условий,
ограничивающих эффективность
работы датчика, включая
расстояние до них, их размер или
материал, из которого они
состоят. Всегда проверяйте
визуально отсутствие каких-либо
препятствий перед началом
движения а втомобиля в любом
направлении.
ОСТОРОЖНО
Условия гарантии на новый
автомобиль не распро
-страняются на случаи аварий и
причинения повреждений
пассажирам, вызванные
неправильной работой системы
задней парковки. В процессе
движения всегда соблюдайте
осторожность.

Характеристики автомобиля
78
4
Система контроля мертвой зоны
видимости перед автомобилем
представляет собой вспомогательную
систему, которая предназначается для
вывода изображения мертвой зоны
видимости перед автомобилем на
экран аудиовизуального монитора.
Данная система является
вспомогательным средством обзора с
выводом изображения на дисплей
зеркала заднего вида при движении
автомобиля задним ходом.
Тип А
Включенную камеру заднего вида
можно отключить нажатием кнопки
ON/OFF(ВКЛ/ВЫКЛ).
Для повторного включения камеры
нажмите еще раз кнопку ON/OFF
(ВКЛ/ВЫКЛ), установив ключ
заживания в положение ON и рычаг
переключения передач в положение R
(задний ход). Кроме того, камера
автоматически включается после
выключения и включения зажигания. Тип B (при наличии)
Данная система является
вспомогательной и предназначается
для вывода изображения участка
сзади автомобиля на экран
аудиовизуального монитора при
движении задним ходом.
СИСТЕМА КОНТРОЛЯ МЕРТВОЙ ЗОНЫ ВИДИМОСТИ ПЕРЕД АВТОМОБИЛЕМ (ПРИ НА
ЛИЧИИ)
ОСТОРОЖНО
• Эта система является вспомогательной. Водитель
обязан всегда проверять
участок вокруг а втомобиля
перед началом движения,
поскольку часть мертвой зоны
невозможно увидеть даже с
помощью камеры.
• Всегда содержите объектив камеры в чистоте. В случае
попадания на объектив
посторонних веществ
нормальная работа камеры
может быть нарушена.
OCM040110
OCM040090N
OCM040090
Тип А
Тип B (при наличии)
Задний вид

479
Характеристики автомобиля

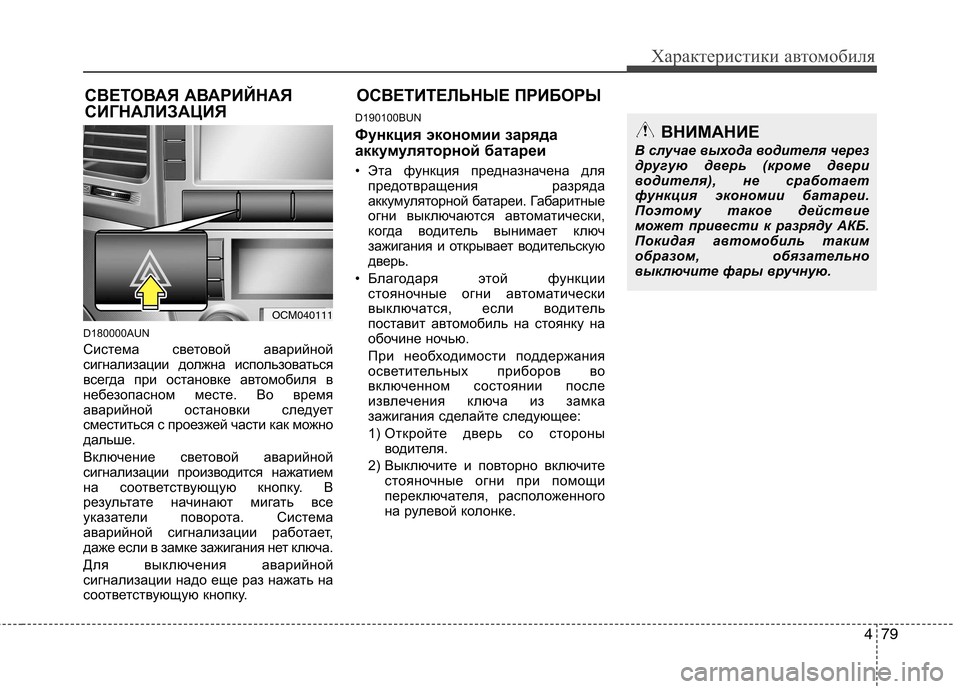

D180000AUN
Система световой аварийной
сигнализации должна использоваться
всегда при остановке автомобиля в
небезопасном месте. Во время
аварийной остановки следует
сместиться с проезжей части как можно
дальше.
Включение световой аварийной
сигнализации производится нажатием
на соответствующую кнопку. В
результате начинают мигать все
указатели поворота. Система
аварийной сигнализации работает,
даже если в замке зажигания нет ключа.
Для выключения аварийной
сигнализации надо еще раз нажать на
соответствующую кнопку.D190100BUN
Функция экономии заряда
аккумуляторной батареи
• Эта функция предназначена для
предотвращения разряда
аккумуляторной батареи. Габаритные
огни выключаются автоматически,
когда водитель вынимает ключ
зажигания и открывает водительскую
дверь.
• Благодаря этой функции стояночные огни автоматически
выключатся, если водитель
поставит автомобиль на стоянку на
обочине ночью.
При необходимости поддержания
осветительных приборов во
включенном состоянии после
извлечения ключа из замка
зажигания сделайте следующее:
1) Откройте дверь со стороны водителя.
2) Выключите и повторно включите стояночные огни при помощи
переключателя, расположенного
на рулевой колонке.
ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ СВЕТОВАЯ АВАРИЙНАЯ
СИГНАЛИЗАЦИЯ
OCM040111
ВНИМАНИЕ
В случае выхода водителя через
другую дверь (кроме двери
водителя), не сработает
функция экономии батареи.
Поэтому такое действие
может привести к разряду АКБ.
Покидая автомобиль таким
образом, обязательно
выключите фары вручную.

Характеристики автомобиля
80
4

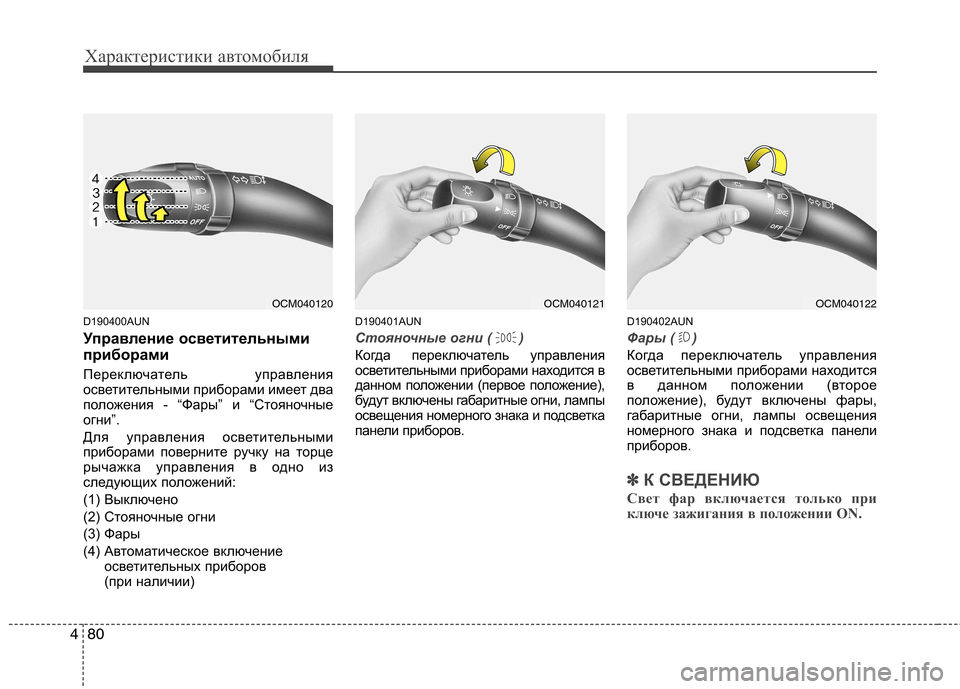

D190400AUN
Управление осветительными
приборами
Переключатель управления
осветительными приборами имеет два
положения - “Фары” и “Стояночные
огни”.
Для управления осветительными
приборами поверните ручку на торце
рычажка управления в одно из
следующих положений:
(1) Выключено
(2) Стояночные огни
(3) Фары
(4) Автоматическое включение
осветительных приборов
(при наличии) D190401AUN
Стояночные огни ( )
Когда переключатель управления
осветительными приборами находится в
данном положении (первое положение),
будут включены габаритные огни, лампы
освещения номерного знака и подсветка
панели приборов.
D190402AUN
Фары ( )
Когда переключатель управления
осветительными приборами находится
в данном положении (второе
положение), будут включены фары,
габаритные огни, лампы освещения
номерного знака и подсветка панели
приборов.
✽✽
К СВЕДЕНИЮ
Свет фар включается только при
ключе зажигания в положении ON.
OCM040121OCM040122OCM040120

481
Характеристики автомобиля

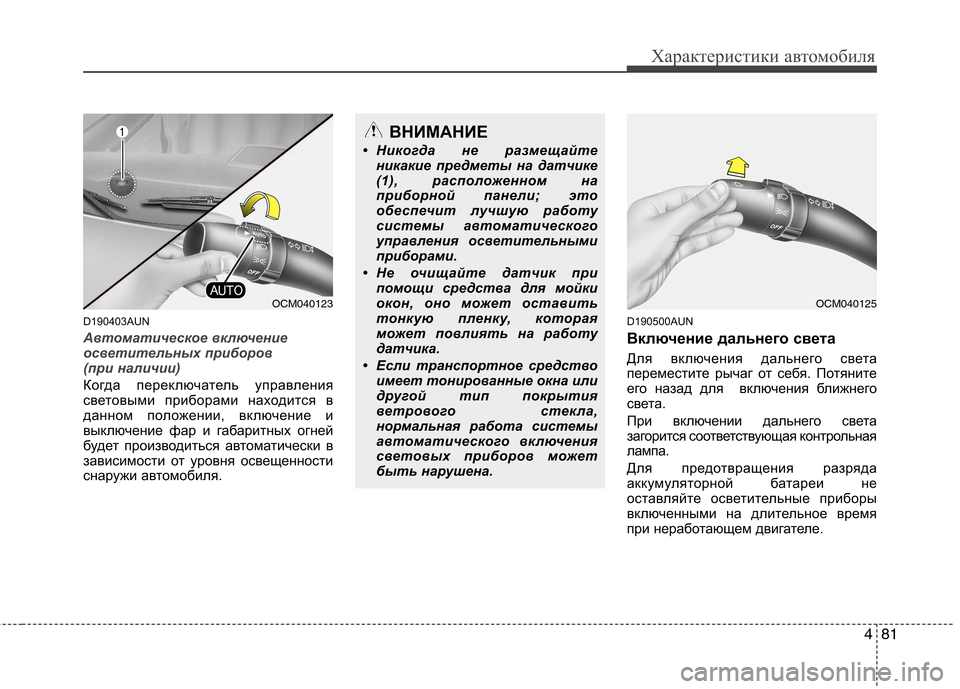

D190403AUN
Автоматическое включение
осветительных приборов
(при наличии)
Когда переключатель управления
световыми приборами находится в
данном положении, включение и
выключение фар и габаритных огней
будет производиться автоматически в
зависимости от уровня освещенности
снаружи автомобиля.D190500AUN
Включение дальнего света
Для включения дальнего света
переместите рычаг от себя. Потяните
его назад для включения ближнего
света.
При включении дальнего света
загорится соответствующая контрольная
лампа.
Для предотвращения разряда
аккумуляторной батареи не
оставляйте осветительные приборы
включенными на длительное время
при неработающем двигателе.
ВНИМАНИЕ
• Никогда не размещайте никакие предметы на датчике
(1), расположенном на
приборной панели; это
обеспечит лучшую работу
системы автоматического
управления осветительными
приборами.
• Не очищайте датчик при помощи средства для мойки
окон, оно может оставить
тонкую пленку, которая
может повлиять на работу
датчика.
• Если транспортное средство имеет тонированные окна или
другой тип покрытия
ветрового стекла,
нормальная работа системы
автоматического включения
световых приборов может
быть нарушена.
OCM040125OCM040123

Характеристики автомобиля
82
4

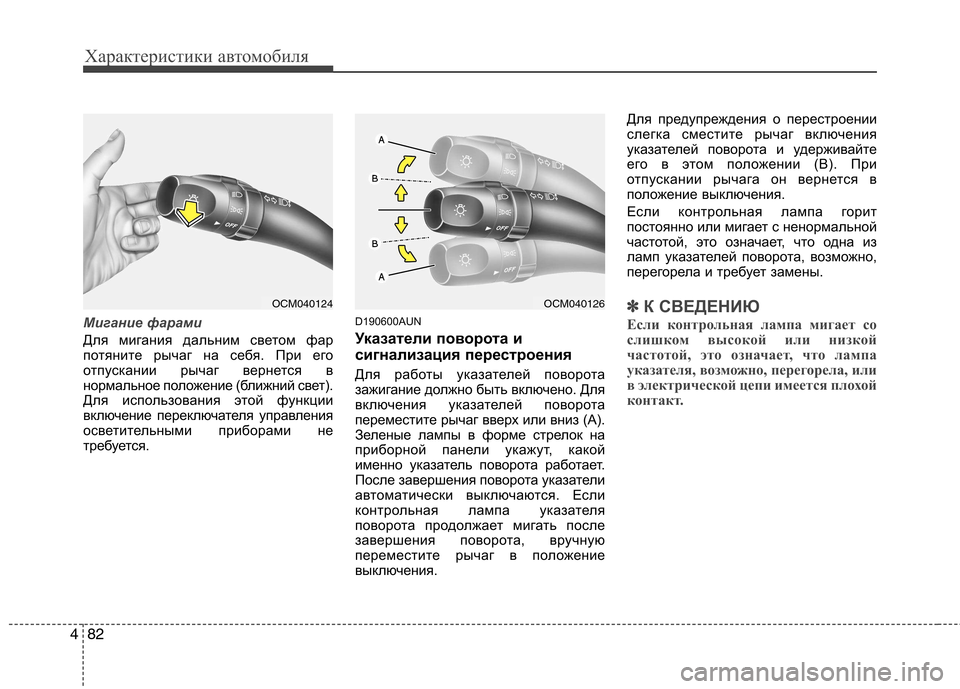

Мигание фарами
Для мигания дальним светом фар
потяните рычаг на себя. При его
отпускании рычаг вернется в
нормальное положение (ближний свет).
Для использования этой функции
включение переключателя управления
осветительными приборами не
требуется. D190600AUN
Указатели поворота и
сигнализация перестроения
Для работы указателей поворота
зажигание должно быть включено. Для
включения указателей поворота
переместите рычаг вверх или вниз (А).
Зеленые лампы в форме стрелок на
приборной панели укажут, какой
именно указатель поворота работает.
После завершения поворота указатели
автоматически выключаются. Если
контрольная лампа указателя
поворота продолжает мигать после
завершения поворота, вручную
переместите рычаг в положение
выключения.Для предупреждения о перестроении
слегка сместите рычаг включения
указателей поворота и удерживайте
его в этом положении (В). При
отпускании рычага он вернется в
положение выключения.
Если контрольная лампа горит
постоянно или мигает с ненормальной
частотой, это означает, что одна из
ламп указателей поворота, возможно,
перегорела и требует замены.
✽✽
К СВЕДЕНИЮ
Если контрольная лампа мигает со
слишком высокой или низкой
частотой, это означает, что лампа
указателя, возможно, перегорела, или
в электрической цепи имеется плохой
контакт.OCM040126OCM040124

483
Характеристики автомобиля

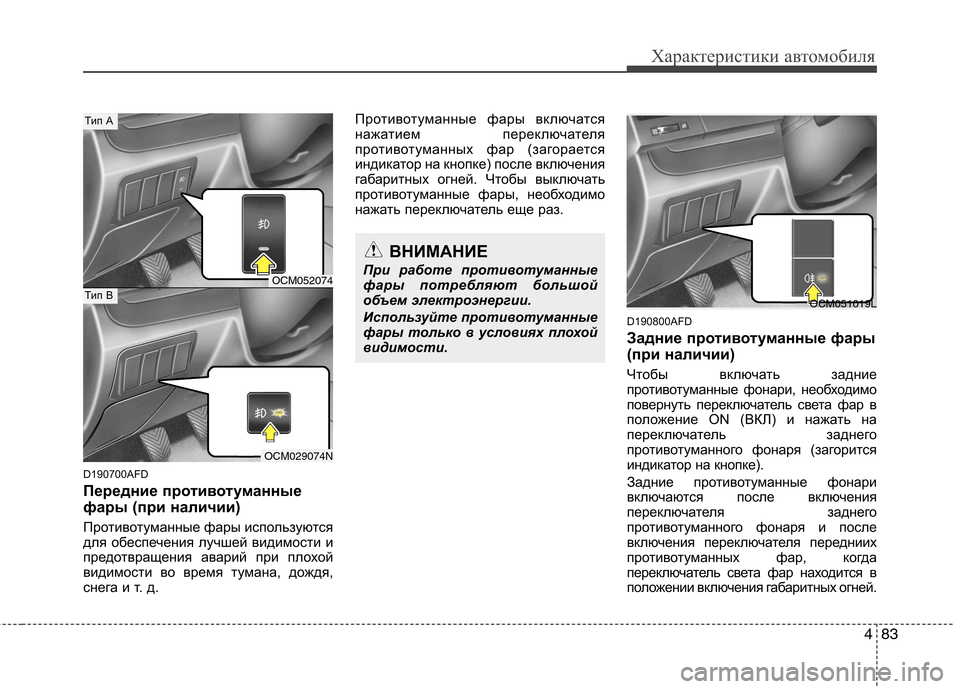

D190700AFD
Передние противотуманные
фары (при наличии)
Противотуманные фары используются
для обеспечения лучшей видимости и
предотвращения аварий при плохой
видимости во время тумана, дождя,
снега и т. д.Противотуманные фары включатся
нажатием переключателя
противотуманных фар (загорается
индикатор на кнопке) после включения
габаритных огней. Чтобы выключать
противотуманные фары, необходимо
нажать переключатель еще раз.
D190800AFD
Задние противотуманные фары
(при наличии)
Чтобы включать задние
противотуманные фонари, необходимо
повернуть переключатель света фар в
положение ON (ВКЛ) и нажать на
переключатель заднего
противотуманного фонаря (загорится
индикатор на кнопке).
Задние противотуманные фонари
включаются после включения
переключателя заднего
противотуманного фонаря и после
включения переключателя передниих
противотуманных фар, когда
переключатель света фар находится в
положении включения габаритных огней.
ВНИМАНИЕ
При работе противотуманные
фары потребляют большой
объем электроэнергии.
Используйте противотуманные
фары только в условиях плохой
видимости.
OCM051019L
OCM052074
OCM029074N
Тип А
Тип В

Характеристики автомобиля
84
4

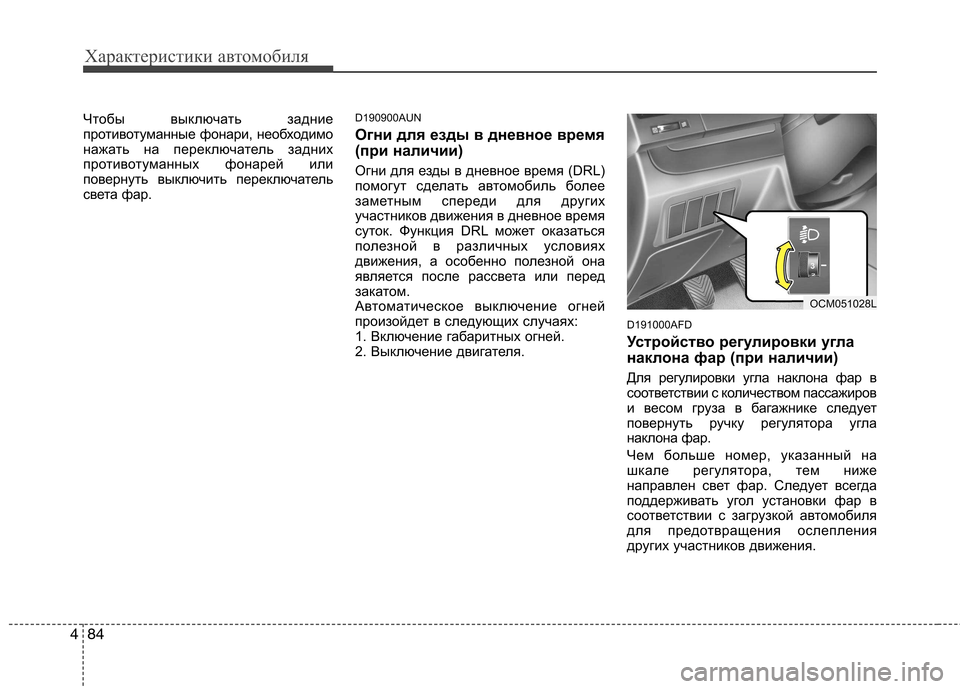

Чтобы выключать задние
противотуманные фонари, необходимо
нажать на переключатель задних
противотуманных фонарей или
повернуть выключить переключатель
света фар. D190900AUN
Огни для езды в дневное время
(при наличии)
Огни для езды в дневное время (DRL)
помогут сделать автомобиль более
заметным спереди для других
участников движения в дневное время
суток. Функция DRL может оказаться
полезной в различных условиях
движения, а особенно полезной она
является после рассвета или перед
закатом.
Автоматическое выключение огней
произойдет в следующих случаях:
1. Включение габаритных огней.
2. Выключение двигателя.
D191000AFD
Устройство регулировки угла
наклона фар (при наличии)
Для регулировки угла наклона фар в
соответствии с количеством пассажиров
и весом груза в багажнике следует
повернуть ручку регулятора угла
наклона фар.
Чем больше номер, указанный на
шкале регулятора, тем ниже
направлен свет фар. Следует всегда
поддерживать угол установки фар в
соответствии с загрузкой автомобиля
для предотвращения ослепления
других участников движения.
OCM051028L

485
Характеристики автомобиля
Ниже приведены примеры правильной
установки регулятора. Для случаев
загрузки автомобиля, которые не
приведены ниже, регулятор должен
быть установлен в положении,
которое ближе всего соответствует
типу загрузки, указанному в перечне.
*: при наличииОмыватель фар (при наличии)
Для омывки фар необходимо
включить переключатель омывателя
фар. Он должен работать, если
включены задние фонари или
передние фары и ключ зажигания
находится в положении ON (ВКЛ.).
Жидкость для стеклоомывателя будет
распыляться на фары.
Кроме того, если потянуть рычаг
переключателя стеклоочистителя на
себя, когда фары включены, то будет
работать омыватель фар. (при
наличии)✽✽
К СВЕДЕНИЮ
• Периодически проверяйте омыватели фар, чтобы убедиться в
надлежащем распылении жидкости
на поверхность рассеивателей фар.
• Омыватель фар может временно выйти из строя при замерзании
после мойки автомобиля, дождя
или снега в зимнюю погоду.
Омыватель вернется к нормальной
работе после оттаивания.
Загрузка а втомобиля
Только водитель
Водитель + пассажир на
переднем сидении
Водитель + пассажир на
переднем сиденье + 3-й
пассажир*
Все пассажиры (включая
водителя)
Все пассажиры (включая
водителя) + максимально
допустимый вес
Водитель + максимально
допустимый вес (1450 кг) Положение
регулятора
0
0
1
1
2
3
OCM040127

Характеристики автомобиля
86
4

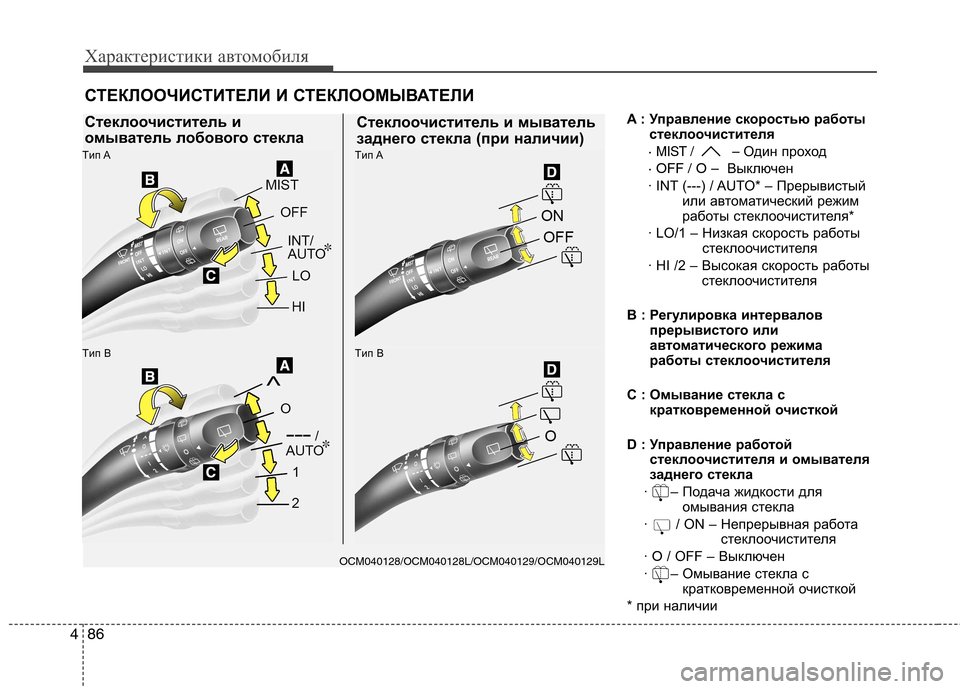

A : Управление скоростью работы
стеклоочистителя
·
MIST / –Один проход
· OFF / O – Выключен
· INT (---) / AUTO* – Прерывистый или автоматический режим
работы стеклоочистителя*
· LO/1 – Низкая скорость работы стеклоочистителя
· HI /2 – Высокая скорость работы стеклоочистителя
B : Регулировка интервалов прерывистого или
автом атического режима
работы стеклоочистителя
C : Омывание стекла с кратковременной очисткой
D : Управление работой стеклоочистителя и омывателя
заднего стекла
· – Подача жидкости для омывания стекла
· / ON – Непрерывная работа стеклоочистителя
· O / OFF – Выключен
· – Омывание стекла с кратковременной очисткой
* при наличии
СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ
OCM040128/OCM040128L/OCM040129/OCM040129L
Стеклоочиститель и
омыватель лобового стекла
Tип B
Tип ATип B
Tип A
Стеклоочиститель и мыватель
заднего стекла (при наличии)
