Hyundai Santa Fe 2011 Инструкция по эксплуатации (in Russian)

467
Характеристики автомобиля

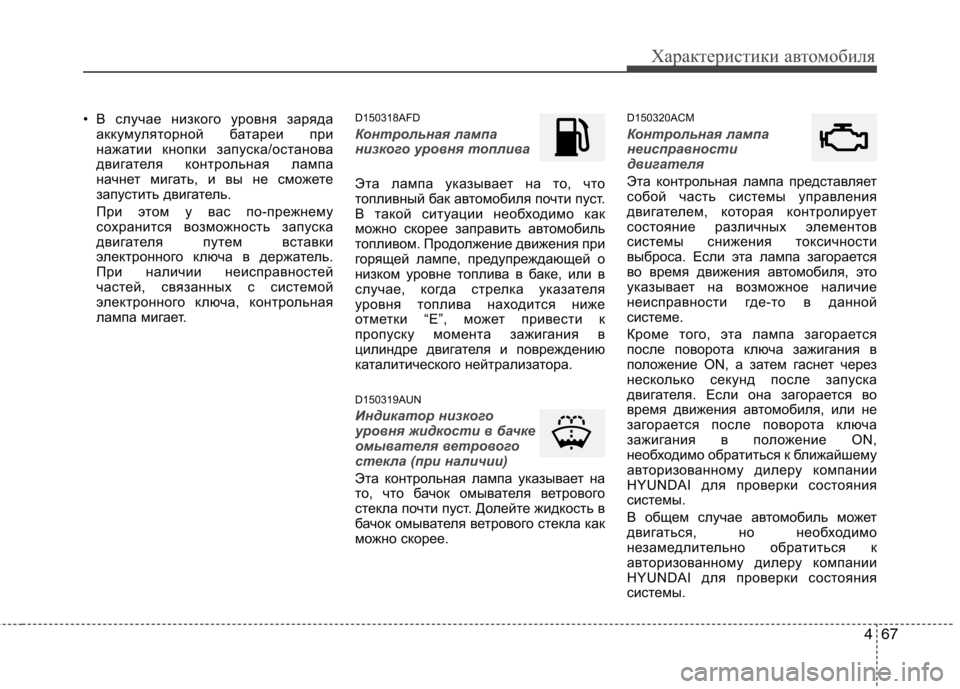

• В случае низкого уровня зарядааккумуляторной батареи при
нажатии кнопки запуска/останова
двигателя контрольная лампа
начнет мигать, и вы не сможете
запустить двигатель.
При этом у вас по-прежнему
сохранится возможность запуска
двигателя путем вставки
электронного ключа в держатель.
При наличии неисправностей
частей, связанных с системой
электронного ключа, контрольная
лампа мигает. D150318AFDКонтрольная лампа
низкого уровня топлива
Эта лампа указывает на то, что
топливный бак автомобиля почти пуст.
В такой ситуации необходимо как
можно скорее заправить автомобиль
топливом. Продолжение движения при
горящей лампе, предупреждающей о
низком уровне топлива в баке, или в
случае, когда стрелка указателя
уровня топлива находится ниже
отметки “Е”, может привести к
пропуску момента зажигания в
цилиндре двигателя и повреждению
каталитического нейтрализатора.
D150319AUN
Индикатор низкого
уровня жидкости в бачке
омывателя ветрового
стекла (при наличии)
Эта контрольная лампа указывает на
то, что бачок омывателя ветрового
стекла почти пуст. Долейте жидкость в
бачок омывателя ветрового стекла как
можно скорее. D150320ACM
Контрольная лампа
неисправности
двигателя
Эта контрольная лампа представляет
собой часть системы управления
двигателем, которая контролирует
состояние различных элементов
системы снижения токсичности
выброса. Если эта лампа загорается
во время движения автомобиля, это
указывает на возможное наличие
неисправности где-то в данной
системе.
Кроме того, эта лампа загорается
после поворота ключа зажигания в
положение ON, а затем гаснет через
несколько секунд после запуска
двигателя. Если она загорается во
время движения автомобиля, или не
загорается после поворота ключа
зажигания в положение ON,
необходимо обратиться к ближайшему
авторизованному дилеру компании
HYUNDAI для проверки состояния
системы.
В общем случае автомобиль может
двигаться, но необходимо
незамедлительно обратиться к
авторизованному дилеру компании
HYUNDAI для проверки состояния
системы.

Характеристики автомобиля
68
4

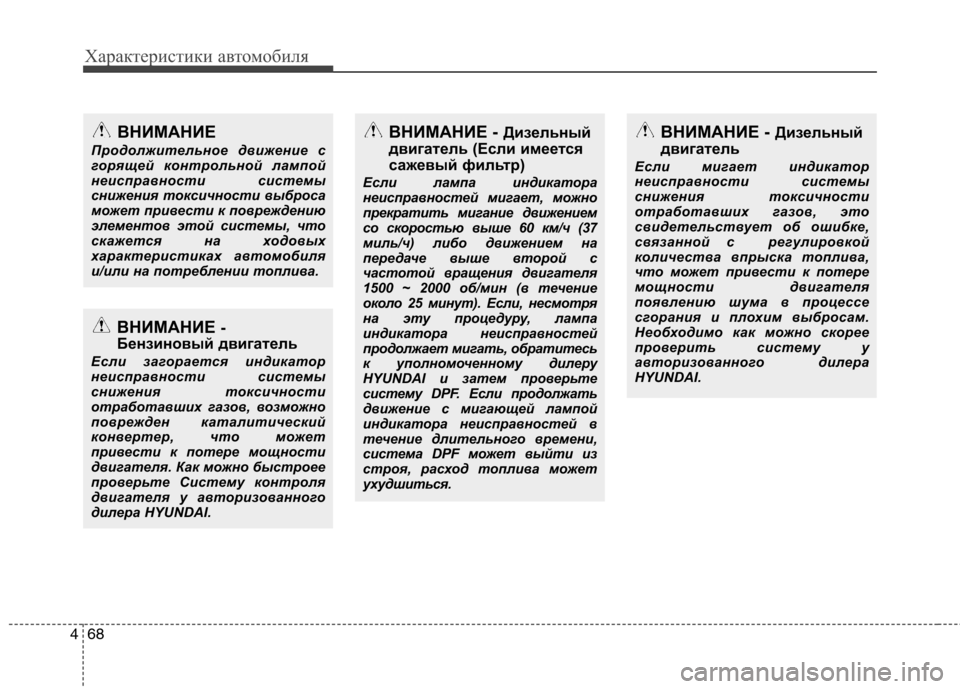

ВНИМАНИЕ
Продолжительное движение с
горящей контрольной лампой
неисправности системы
снижения токсичности выброса
может привести к повреждению
элементов этой системы, что
скажется на ходовых
характеристиках автомобиля
и/или на потреблении топлива.
ВНИМАНИЕ -
Бензиновый двигатель
Если загорается индикатор
неисправности системы
снижения токсичности
отработавших газов, возможно
поврежден каталитический
конвертер, что может
привести к потере мощности
двигателя. Как можно быстроее
проверьте Систему контроля
двигателя у авторизованного
дилера HYUNDAI.
ВНИМАНИЕ - Дизельный
двигатель (Если имеется
сажевый фильтр)
Если лампа индикатора
неисправностей мигает, можно
прекратить мигание движением
со скоростью выше 60 км/ч (37
миль/ч) либо движением на
передаче выше второй с
частотой вращения двигателя
1500 ~ 2000 об/мин (в течение
около 25 минут). Если, несмотря
на эту процедуру, лампа
индикатора неисправностей
продолжает мигать, обратитесь
к уполномоченному дилеру
HYUNDAI и затем проверьте
систему DPF. Если продолжать
движение с мигающей лампой
индикатора неисправностей в
течение длительного времени,
система DPF может выйти из
строя, расход топлива может
ухудшиться.ВНИМАНИЕ - Дизельный
двигатель
Если мигает индикатор
неисправности системы
снижения токсичности
отработавших газов, это
свидетельствует об ошибке,
связанной с регулировкой
количества впрыска топлива,
что может привести к потере
мощности двигателя
появлению шума в процессе
сгорания и плохим выбросам.
Необходимо как можно скорее
проверить систему у
авторизованного дилера
HYUNDAI.

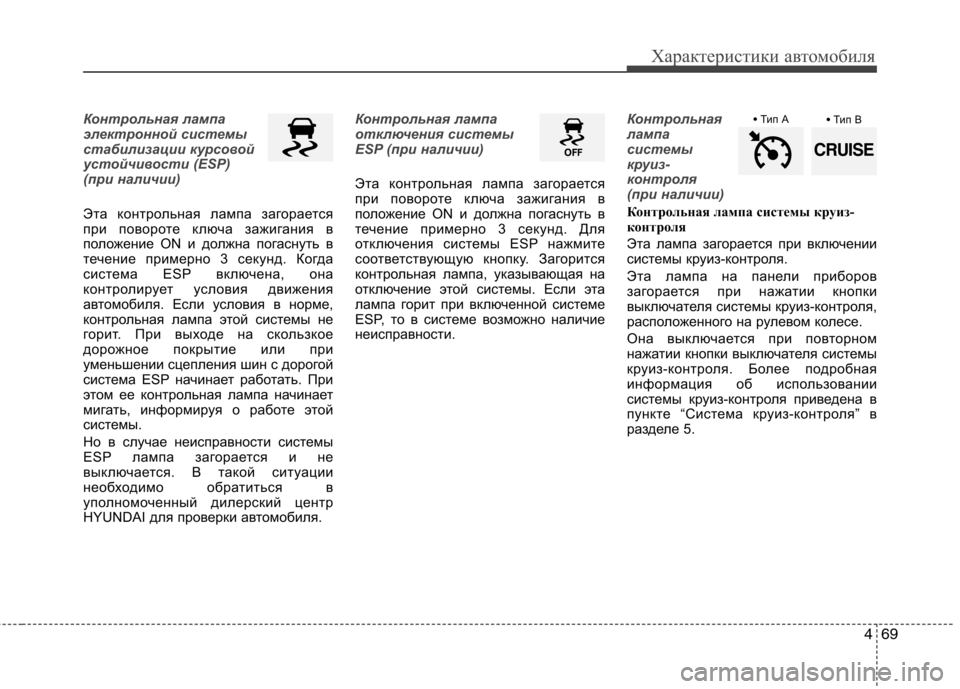

469
Характеристики автомобиля
Контрольная лампа
электронной системы
стабилизации курсовой
устойчивости (ESP)
(при наличии)
Эта контрольная лампа загорается
при повороте ключа зажигания в
положение ON и должна погаснуть в
течение примерно 3 секунд. Когда
система ESP включена, она
контролирует условия движения
автомобиля. Если условия в норме,
контрольная лампа этой системы не
горит. При выходе на скользкое
дорожное покрытие или при
уменьшении сцепления шин с дорогой
система ESP начинает работать. При
этом ее контрольная лампа начинает
мигать, информируя о работе этой
системы.
Но в случае неисправности системы
ESP лампа загорается и не
выключается. В такой ситуации
необходимо обратиться в
уполномоченный дилерский центр
HYUNDAI для проверки автомобиля.
Контрольная лампа
отключения системы
ESP (при наличии)
Эта контрольная лампа загорается
при повороте ключа зажигания в
положение ON и должна погаснуть в
течение примерно 3 секунд. Для
отключения системы ESP нажмите
соответствующую кнопку. Загорится
контрольная лампа, указывающая на
отключение этой системы. Если эта
лампа горит при включенной системе
ESP, то в системе возможно наличие
неисправности.
Контрольная
лампа
системы
круиз-
контроля
(при наличии)
Контрольная лампа системы круиз-
контроля
Эта лампа загорается при включении
системы круиз-контроля.
Эта лампа на панели приборов
загорается при нажатии кнопки
выключателя системы круиз-контроля,
расположенного на рулевом колесе.
Она выключается при повторном
нажатии кнопки выключателя системы
круиз-контроля. Более подробная
информация об использовании
системы круиз-контроля приведена в
пункте “Система круиз-контроля” в
разделе 5.
CRUISE
Тип А
Тип B

Характеристики автомобиля
70
4

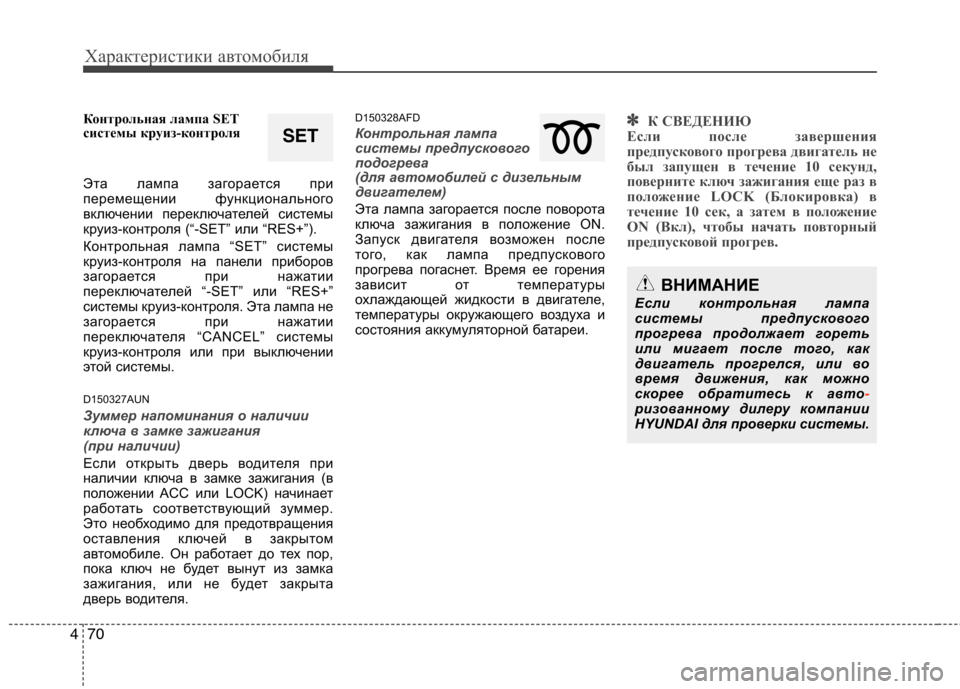

Контрольная лампа SET
системы круиз-контроля
Эта лампа загорается при
перемещении функционального
включении переключателей системы
круиз-контроля (“-SET” или “RES+”).
Контрольная лампа “SET” системы
круиз-контроля на панели приборов
загорается при нажатии
переключателей “-SET” или “RES+”
системы круиз-контроля. Эта лампа не
загорается при нажатии
переключателя “CANCEL” системы
круиз-контроля или при выключении
этой системы.
D150327AUN
Зуммер напоминания о наличии
ключа в замке зажигания
(при наличии)
Если открыть дверь водителя при
наличии ключа в замке зажигания (в
положении ACC или LOCK) начинает
работать соответствующий зуммер.
Это необходимо для предотвращения
оставления ключей в закрытом
автомобиле. Он работает до тех пор,
пока ключ не будет вынут из замка
зажигания, или не будет закрыта
дверь водителя. D150328AFD
Контрольная лампа
системы предпускового
подогрева
(для автомобилей с дизельным
двигателем)
Эта лампа загорается после поворота
ключа зажигания в положение ON.
Запуск двигателя возможен после
того, как лампа предпускового
прогрева погаснет. Время ее горения
зависит от температуры
охлаждающей жидкости в двигателе,
температуры окружающего воздуха и
состояния аккумуляторной батареи.
✽✽
К СВЕДЕНИЮ
Если после завершения
предпускового прогрева двигатель не
был запущен в течение 10 секунд,
поверните ключ зажигания еще раз в
положение LOCK (Блокировка) в
течение 10 сек, а затем в положение
ON (Вкл), чтобы начать повторный
предпусковой прогрев.
ВНИМАНИЕ
Если контрольная лампа
системы предпускового
прогрева продолжает гореть
или мигает после того, как
двигатель прогрелся, или во
время движения, как можно
скорее обратитесь к авто
-ризованному дилеру компании
HYUNDAI для проверки системы.
SET

471
Характеристики автомобиля

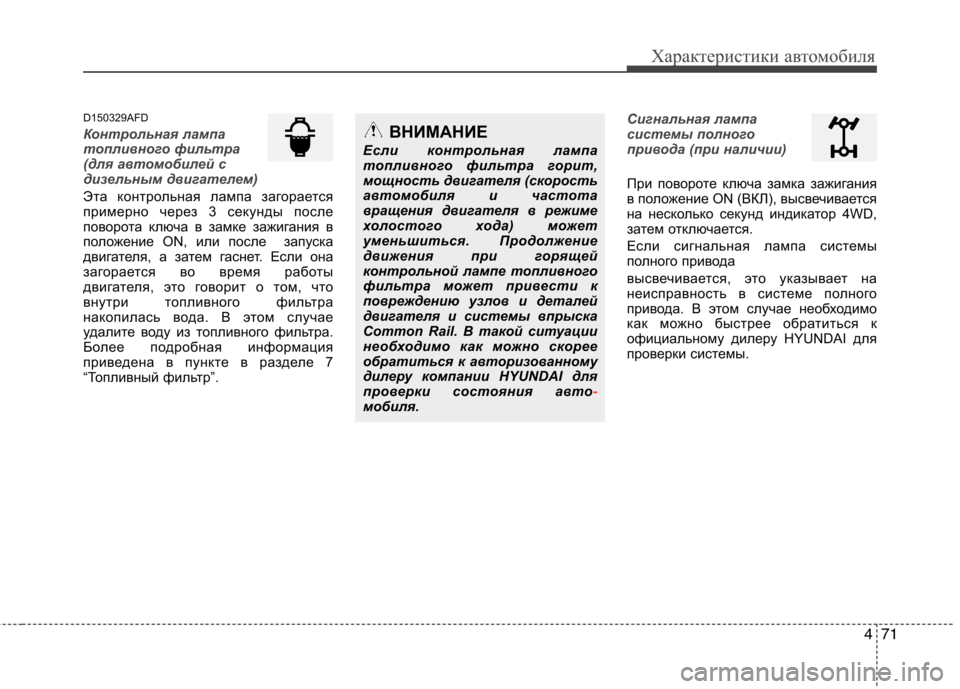

D150329AFD
Контрольная лампа
топливного фильтра
(для автомобилей с
дизельным двигателем)
Эта контрольная лампа загорается
примерно через 3 секунды после
поворота ключа в замке зажигания в
положение ON, или после запуска
двигателя, а затем гаснет. Если она
загорается во время работы
двигателя, это говорит о том, что
внутри топливного фильтра
накопилась вода. В этом случае
удалите воду из топливного фильтра.
Более подробная информация
приведена в пункте в разделе 7
“Топливный фильтр”.
Сигнальная лампа
системы полного
привода (при наличии)
При повороте ключа замка зажигания
в положение ON (ВКЛ), высвечивается
на несколько секунд индикатор 4WD,
затем отключается.
Если сигнальная лампа системы
полного привода
высвечивается, это указывает на
неисправность в системе полного
привода. В этом случае необходимо
как можно быстрее обратиться к
официальному дилеру HYUNDAI для
проверки системы.
ВНИМАНИЕ
Если контрольная лампа
топливного фильтра горит,
мощность двигателя (скорость
автомобиля и частота
вращения двигателя в режиме
холостого хода) может
уменьшиться. Продолжение
движения при горящей
контрольной лампе топливного
фильтра может привести к
повреждению узлов и деталей
двигателя и системы впрыска
Common Rail. В такой ситуации
необходимо как можно скорее
обратиться к авторизованному
дилеру компании HYUNDAI для
проверки состояния авто
-мобиля.

Характеристики автомобиля
72
4

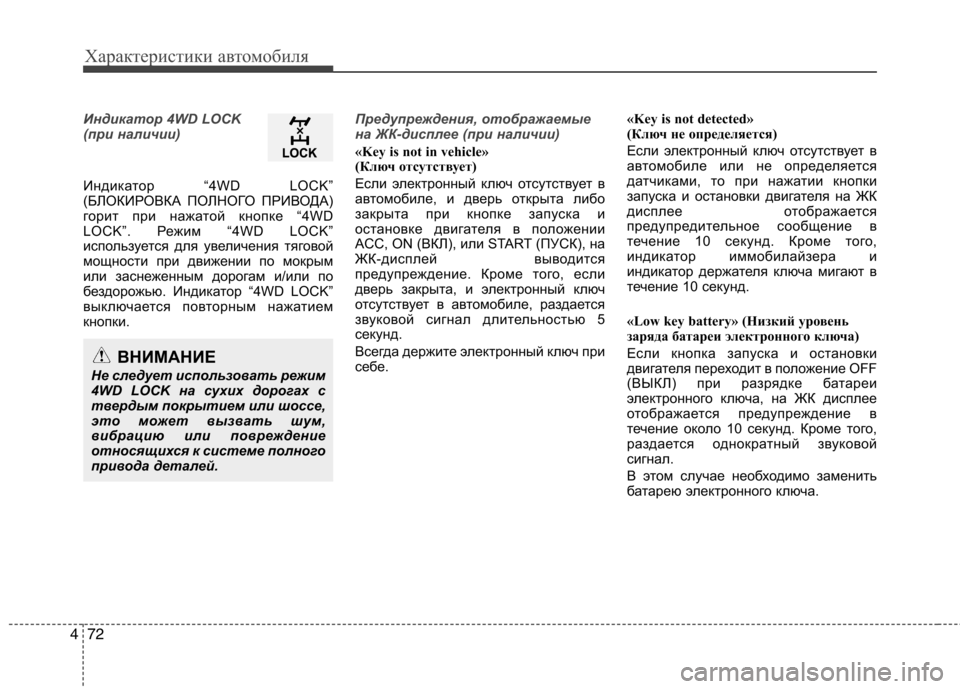

Индикатор 4WD LOCK
(при наличии)
Индикатор “4WD LOCK”
(БЛОКИРОВКА ПОЛНОГО ПРИВОДА)
горит при нажатой кнопке “4WD
LOCK”. Режим “4WD LOCK”
используется для увеличения тяговой
мощности при движении по мокрым
или заснеженным дорогам и/или по
бездорожью. Индикатор “4WD LOCK”
выключается повторным нажатием
кнопки.
Предупреждения, отображаемые
на ЖК-дисплее (при наличии)
«Key is not in vehicle»
(Ключ отсутствует)
Если электронный ключ отсутствует в
автомобиле, и дверь открыта либо
закрыта при кнопке запуска и
остановке двигателя в положении
ACC, ON (ВКЛ), или START (ПУСК), на
ЖК-дисплей выводится
предупреждение. Кроме того, если
дверь закрыта, и электронный ключ
отсутствует в автомобиле, раздается
звуковой сигнал длительностью 5
секунд.
Всегда держите электронный ключ при
себе. «Key is not detected»
(Ключ не определяется)
Если электронный ключ отсутствует в
автомобиле или не определяется
датчиками, то при нажатии кнопки
запуска и остановки двигателя на ЖК
дисплее отображается
предупредительное сообщение в
течение 10 секунд. Кроме того,
индикатор иммобилайзера и
индикатор держателя ключа мигают в
течение 10 секунд.
«Low key battery» (Низкий уровень
заряда батареи электронного ключа)
Если кнопка запуска и остановки
двигателя переходит в положение OFF
(ВЫКЛ) при разрядке батареи
электронного ключа, на ЖК дисплее
отображается предупреждение в
течение около 10 секунд. Кроме того,
раздается однократный звуковой
сигнал.
В этом случае необходимо заменить
батарею электронного ключа.
ВНИМАНИЕ
Не следует использовать режим
4WD LOCK на сухих дорогах с
твердым покрытием или шоссе,
это может вызвать шум,
вибрацию или повреждение
относящихся к системе полного
привода деталей.

473
Характеристики автомобиля
«Press brake pedal to start engine»
(Выжмите педаль тормоза, чтобы
запустить двигатель)
Если кнопка запуска и остановки
двигателя переходит в положение
ACC дважды в результате
многократного нажатия этой кнопки
без нажатия педали тормоза, на ЖК
дисплее в течение 10 секунд
отображается данное сообщение. Оно
указывает, что необходимо выжать
педаль тормоза, чтобы запустить
двигатель.
«Shift to “P” position» (Переключите
коробку передач в положение P)
При попытке отключить двигатель,
когда рычаг переключения передач не
приведен в положение P (Парковка),
кнопка запуска и остановки двигателя
переходит в положение ACC. При
повторном нажатии кнопки она
переключается в положение ON (ВКЛ).
На ЖК дисплее в течение 10 секунд
отображается сообщение,
указывающее, что необходимо нажать
кнопку запуска и остановки двигателя,
установив рычаг переключения
передач в положение P (Парковка),
чтобы отключить двигатель.
Кроме того, в течение 10 секунд будет
подаваться звуковой сигнал. (при
наличии)«Remove key» (Извлеките ключ)
Если при выключении двигателя
электронный ключ находится в
держателе, данное сообщение
отображается на ЖК дисплее в
течение около 10 секунд. Кроме того,
индикатор держателя электронного
ключа мигает в течение 10 секунд.
Чтобы извлечь электронный ключ,
однократно нажмите на него, а затем
вытащите из держателя.
«Insert key» (Вставьте ключ)
При нажатии кнопки запуска и
остановки двигателя, когда сообщение
“Key is not detected” (Ключ не
определяется) отображается на ЖК
дисплее, появляется сообщение
«Insert key» (Вставьте ключ)
приблизительно на 10 секунд. Кроме
того, индикатор иммобилайзера и
индикатор держателя ключа мигают в
течение около 10 секунд.
«Press start button again»
(Повторно нажмите кнопку «ПУСК»)
Если кнопка запуска и остановки
двигателя не срабатывает в связи с
неисправностью соответствующей
системы, данное сообщение
отображается в течение 10 секунд, и
раздается звуковой сигнал, что
свидетельствует о необходимости
повторно нажать кнопку запуска и
остановки двигателя.
Звуковой сигнал отключается, если
кнопка запуска и остановки двигателя
срабатывает надлежащим образом,
или включается противоугонная
сигнализация.
Если данное предупреждение
отображается при каждом нажатии
кнопки запуска и остановки двигателя,
необходимо проверить соответст
-вующие системы автомобиля у
уполномоченного дилера HYUNDAI.

Характеристики автомобиля
74
4

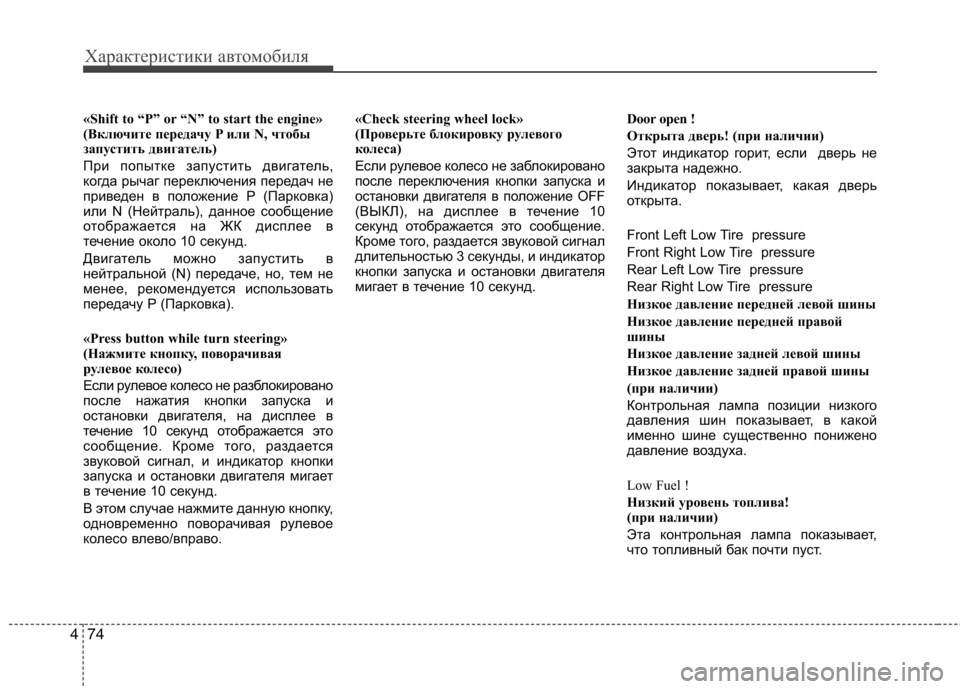

«Shift to “P” or “N” to start the engine»
(Включите передачу P или N, чтобы
запустить двигатель)
При попытке запустить двигатель,
когда рычаг переключения передач не
приведен в положение P (Парковка)
или N (Нейтраль), данное сообщение
отображается на ЖК дисплее в
течение около 10 секунд.
Двигатель можно запустить в
нейтральной (N) передаче, но, тем не
менее, рекомендуется использовать
передачу P (Парковка).
«Press button while turn steering»
(Нажмите кнопку, поворачивая
рулевое колесо)
Если рулевое колесо не разблокировано
после нажатия кнопки запуска и
остановки двигателя, на дисплее в
течение 10 секунд отображается это
сообщение. Кроме того, раздается
звуковой сигнал, и индикатор кнопки
запуска и остановки двигателя мигает
в течение 10 секунд.
В этом случае нажмите данную кнопку,
одновременно поворачивая рулевое
колесо влево/вправо. «Check steering wheel lock»
(Проверьте блокировку рулевого
колеса)
Если рулевое колесо не заблокировано
после переключения кнопки запуска и
остановки двигателя в положение OFF
(ВЫКЛ), на дисплее в течение 10
секунд отображается это сообщ
ение.
Кроме того, раздается звуковой сигнал
длительностью 3 секунды, и индикатор
кнопки запуска и остановки двигателя
мигает в течение 10 секунд. Door open !
Открыта дверь (при наличии)
Этот индикатор горит, если дверь не
закрыта надежно.
Индикатор показывает, какая дверь
открыта.
Front Left Low Tire pressure
Front Right Low Tire pressure
Rear Left Low Tire pressure
Rear Right Low Tire pressure
Низкое давление передней левой шины
Низкое давление передней правой
шины
Низкое давление задней левой шины
Низкое давление задней правой шины
(при наличии)
Контрольная лампа позиции низкого
давления шин показывает, в какой
именно шине существенно понижено
давление воздуха.
Low Fuel !
Низкий уровень топлива
(при наличии)
Эта контрольная лампа показывает,
что топливный бак почти пуст.

475
Характеристики автомобиля

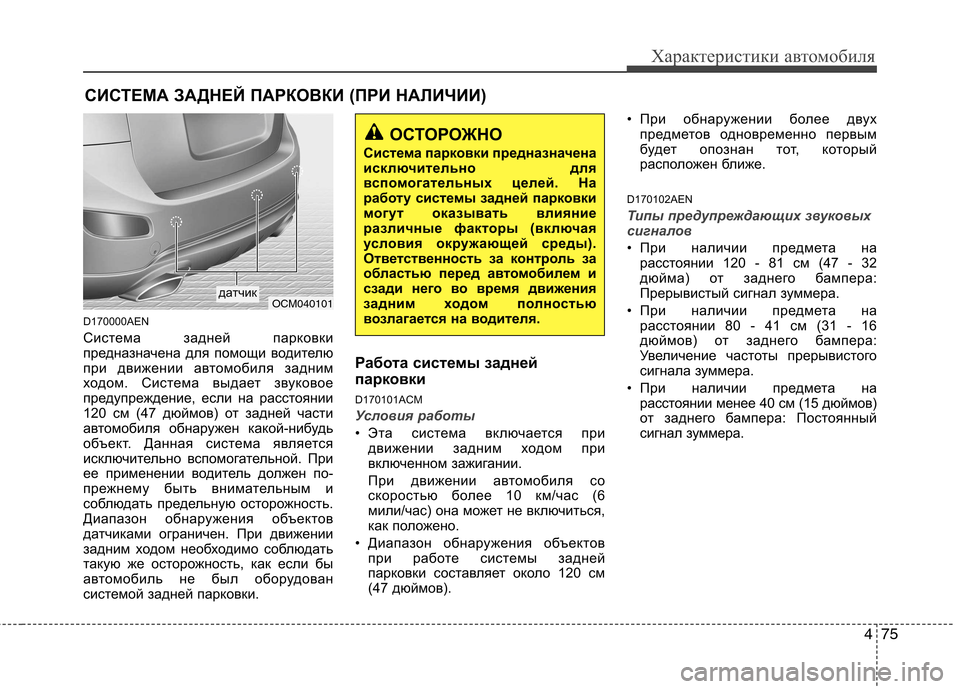

D170000AEN
Система задней парковки
предназначена для помощи водителю
при движении автомобиля задним
ходом. Система выдает звуковое
предупреждение, если на расстоянии
120 см (47 дюймов) от задней части
автомобиля обнаружен какой-нибудь
объект. Данная система является
исключительно вспомогательной. При
ее применении водитель должен по-
прежнему быть внимательным и
соблюдать предельную осторожность.
Диапазон обнаружения объектов
датчиками ограничен. При движении
задним ходом необходимо соблюдать
такую же осторожность, как если бы
автомобиль не был оборудован
системой задней парковки.Работа системы задней
парковки
D170101ACM
Условия работы
• Эта система включается при
движении задним ходом при
включенном зажигании.
При движении автомобиля со
скоростью более 10 км/час (6
мили/час) она может не включиться,
как положено.
• Диапазон обнаружения объектов при работе системы задней
парковки составляет около 120 см
(47 дюймов). • При обнаружении более двух
предметов одновременно первым
будет опознан тот, который
расположен ближе.
D170102AEN
Типы предупреждающих звуковых
сигналов
• При наличии предмета на расстоянии 120 - 81 см (47 - 32
дюйма) от заднего бампера:
Прерывистый сигнал зуммера.
• При наличии предмета на расстоянии 80 - 41 см (31 - 16
дюймов) от заднего бампера:
Увеличение частоты прерывистого
сигнала зуммера.
• При наличии предмета на расстоянии менее 40 см (15 дюймов)
от заднего бампера: Постоянный
сигнал зуммера.
СИСТЕМА ЗАДНЕЙ ПАРКОВКИ (ПРИ НАЛИЧИИ)
ОСТОРОЖНО
Система парковки предназначена
исключительно для
вспомогательных целей. На
работу системы задней парковки
могут оказывать влияние
различные факторы (включая
условия окружающей среды).
Ответственность за контроль за
областью перед а втомобилем и
сзади него во время движения
задним ходом полностью
возлагается на водителя.
OCM040101дaтчик

Характеристики автомобиля
76
4

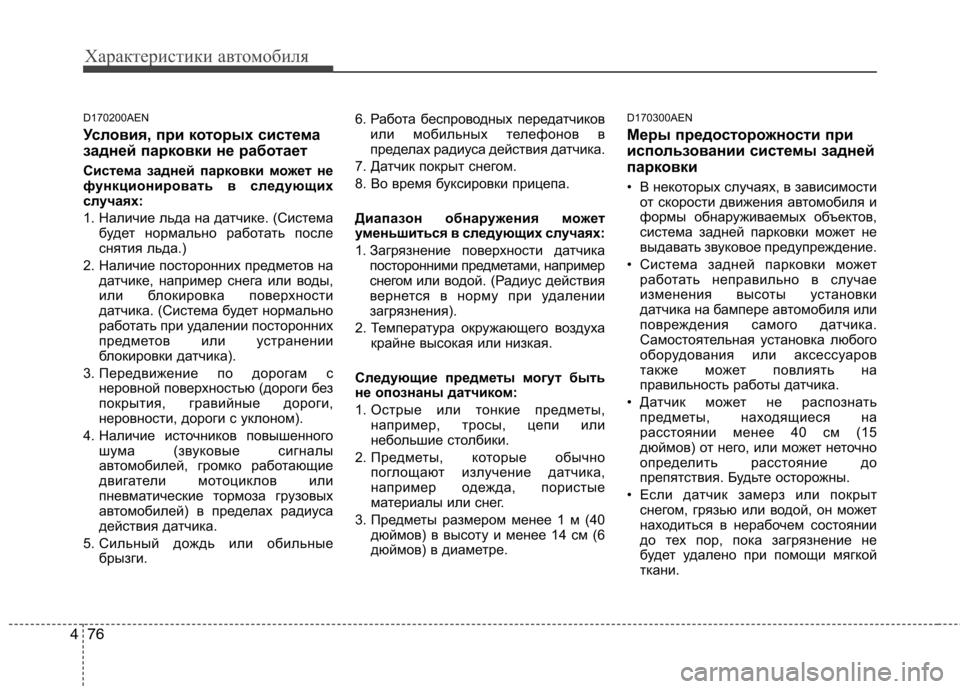

D170200AEN
Условия, при которых система
задней парковки не работает
Система задней парковки может не
функционировать в следующих
случаях:
1. Наличие льда на датчике. (Система будет нормально работать после
снятия льда.)
2. Наличие посторонних предметов на датчике, например снега или воды,
или блокировка поверхности
датчика. (Система будет нормально
работать при удалении посторонних
предметов или устранении
блокировки датчика).
3. Передвижение по дорогам с неровной поверхностью (дороги без
покрытия, гравийные дороги,
неровности, дороги с уклоном).
4. Наличие источников повышенного шума (звуковые сигналы
автомобилей, громко работающие
двигатели мотоциклов или
пневматические тормоза грузовых
автомобилей) в пределах радиуса
действия датчика.
5. Сильный дождь или обильные брызги. 6. Работа беспроводных передатчиков
или мобильных телефонов в
пределах радиуса действия датчика.
7. Датчик покрыт снегом.
8. Во время буксировки прицепа.
Диапазон обнаружения может
уменьшиться в следующих случаях:
1. Загрязнение поверхности датчика
посторонними предметами, например
снегом или водой. (Радиус действия
вернется в норму при удалении
загрязнения).
2. Температура окружающего воздуха крайне высокая или низкая.
Следующие предметы могут быть
не опознаны датчиком:
1. Острые или тонкие предметы, например, тросы, цепи или
небольшие столбики.
2. Предметы, которые обычно поглощают излучение датчика,
например одежда, пористые
материалы или снег.
3. Предметы размером менее 1 м (40 дюймов) в высоту и менее 14 см (6
дюймов) в диаметре. D170300AEN
Меры предосторожности при
использовании системы задней
парковки
• В некоторых случаях, в зависимости
от скорости движения автомобиля и
формы обнаруживаемых объектов,
система задней парковки может не
выдавать звуковое предупреждение.
• Система задней парковки может работать неправильно в случае
изменения высоты установки
датчика на бампере автомобиля или
повреждения самого датчика.
Самостоятельная установка любого
оборудования или аксессуаров
также может повлиять на
правильность работы датчика.
• Датчик может не распознать предметы, находящиеся на
расстоянии менее 40 см (15
дюймов) от него, или может неточно
определить расстояние до
препятствия. Будьте осторожны.
• Если датчик замерз или покрыт снегом, грязью или водой, он может
находиться в нерабочем состоянии
до тех пор, пока загрязнение не
будет удалено при помощи мягкой
ткани.
