Hyundai Santa Fe 2011 Инструкция по эксплуатации (in Russian)

457
Характеристики автомобиля

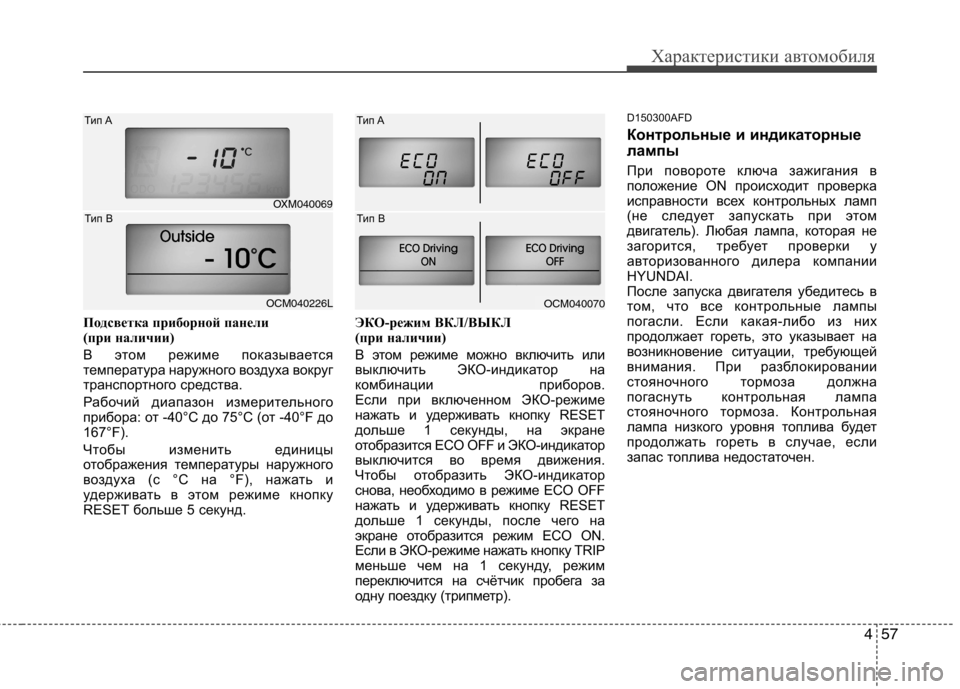

Подсветка приборной панели
(при наличии)
В этом режиме показывается
температура наружного воздуха вокруг
транспортного средства.
Рабочий диапазон измерительного
прибора: от -40°C до 75°C (от -40°F до
167°F).
Чтобы изменить единицы
отображения температуры наружного
воздуха (с °C на °F), нажать и
удерживать в этом режиме кнопку
RESET больше 5 секунд.ЭКО-режим ВКЛ/ВЫКЛ
(при наличии)
В этом режиме можно включить или
выключить ЭКО-индикатор на
комбинации приборов.
Если при включенном ЭКО-режиме
нажать и удерживать кнопку RESET
дольше 1 секунды, на экране
отобразится ECO OFF и ЭКО-индикатор
выключится во время движения.
Чтобы отобразить ЭКО-индикатор
снова, необходимо в режиме ECO OFF
нажать и удерживать кнопку RESET
дольше 1 секунды, после чего на
экране отобразится режим ECO ON.
Если в ЭКО-режиме нажать кнопку TRIP
меньше чем на 1 секунду, режим
переключится на счётчик пробега за
одну поездку (трипметр).D150300AFD
Контрольные и индикаторные
лампы
При повороте ключа зажигания в
положение ON происходит проверка
исправности всех контрольных ламп
(не следует запускать при этом
двигатель). Любая лампа, которая не
загорится, требует проверки у
авторизованного дилера компании
HYUNDAI.
После запуска двигателя убедитесь в
том, что все контрольные лампы
погасли. Если какая-либо из них
продолжает гореть, это указывает на
возникновение ситуации, требующей
внимания. При разблокировании
стояночного тормоза должна
погаснуть контрольная лампа
стояночного тормоза. Контрольная
лампа низкого уровня топлива будет
продолжать гореть в случае, если
запас топлива недостаточен.
OCM040070
Тип A
Тип B
OXM040069
Тип A
OCM040226L
Тип B

Характеристики автомобиля
58
4

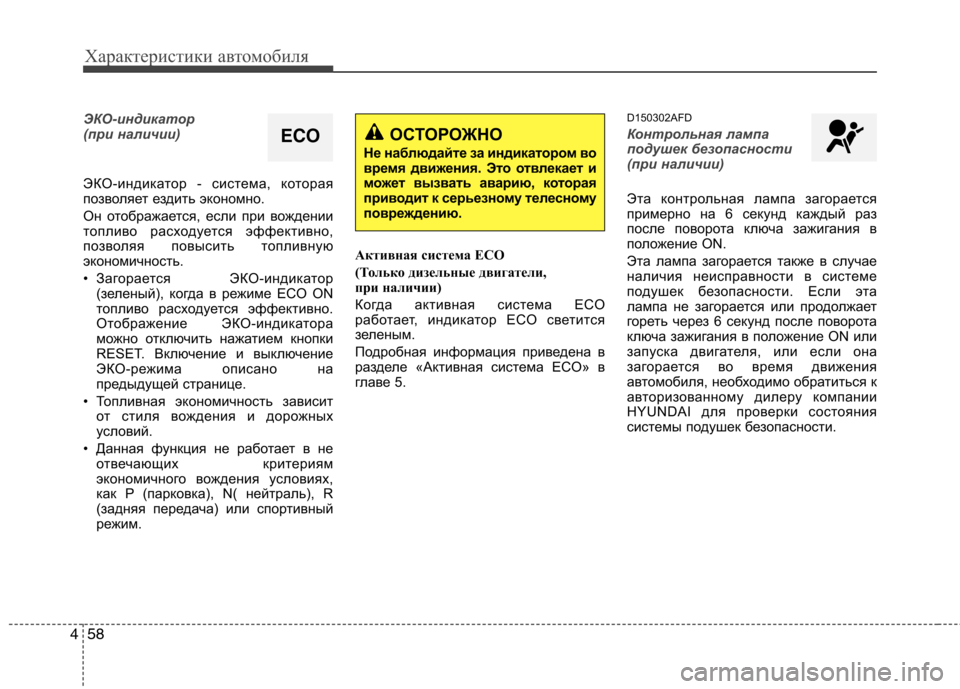

ЭКО-индикатор
(при наличии)
ЭКО-индикатор - система, которая
позволяет ездить экономно.
Он отображается, если при вождении
топливо расходуется эффективно,
позволяя повысить топливную
экономичность.
• Загорается ЭКО-индикатор
(зеленый), когда в режиме ECO ON
топливо расходуется эффективно.
Отображение ЭКО-индикатора
можно отключить нажатием кнопки
RESET. Включение и выключение
ЭКО-режима описано на
предыдущей странице.
• Топливная экономичность зависит от стиля вождения и дорожных
условий.
• Данная функция не работает в не отвечающих критериям
экономичного вождения условиях,
как P (парковка), N( нейтраль), R
(задняя передача) или спортивный
режим. Активная система ECO
(Только дизельные двигатели,
при наличии)
Когда активная система ECO
работает, индикатор ECO светится
зеленым.
Подробная информация приведена в
разделе «Активная система ECO» в
главе 5.
D150302AFD
Контрольная лампа
подушек безопасности
(при наличии)
Эта контрольная лампа загорается
примерно на 6 секунд каждый раз
после поворота ключа зажигания в
положение ON.
Эта лампа загорается также в случае
наличия неисправности в системе
подушек безопасности. Если эта
лампа не загорается или продолжает
гореть через 6 секунд после поворота
ключа зажигания в положение ON или
запуска двигателя, или если она
загорается во время движения
автомобиля, необходимо обратиться к
авторизованному дилеру компании
HYUNDAI для проверки состояния
системы подушек безопасности.
ECOОСТОРОЖНО
Не наблюдайте за индикатором во
время движения. Это отвлекает и
может вызвать аварию, которая
приводит к серьезному телесному
повреждению.

459
Характеристики автомобиля

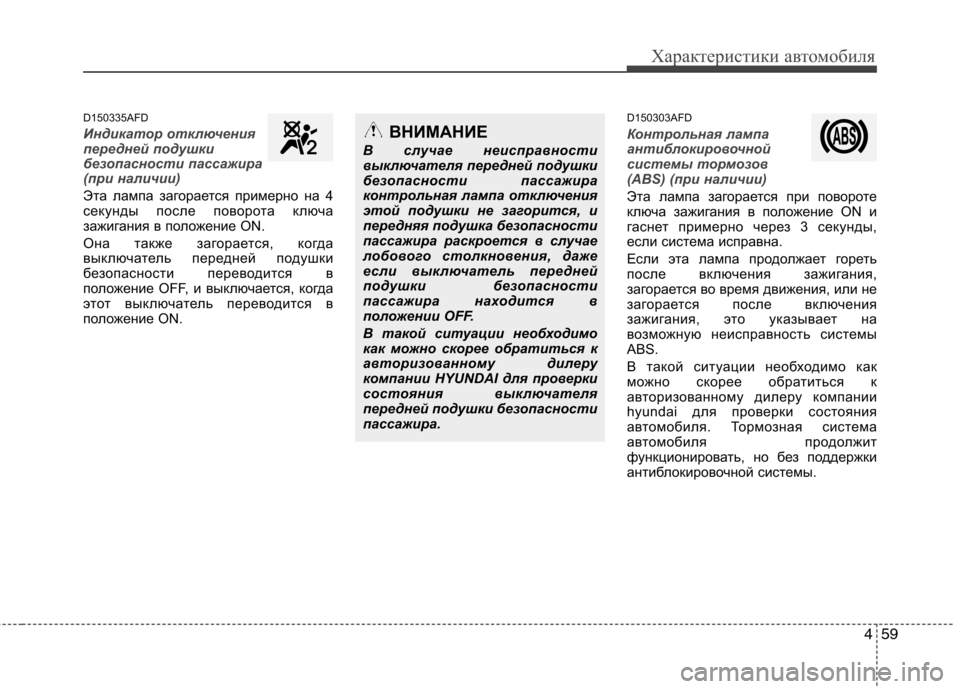

D150335AFD
Индикатор отключения
передней подушки
безопасности пассажира
(при наличии)
Эта лампа загорается примерно на 4
секунды после поворота ключа
зажигания в положение ON.
Она также загорается, когда
выключатель передней подушки
безопасности переводится в
положение OFF, и выключается, когда
этот выключатель переводится в
положение ON.D150303AFD
Контрольная лампа
антиблокировочной
системы тормозов
(ABS) (при наличии)
Эта лампа загорается при повороте
ключа зажигания в положение ON и
гаснет примерно через 3 секунды,
если система исправна.
Если эта лампа продолжает гореть
после включения зажигания,
загорается во время движения, или не
загорается после включения
зажигания, это указывает на
возможную неисправность системы
ABS.
В такой ситуации необходимо как
можно скорее обратиться к
авторизованному дилеру компании
hyundai для проверки состояния
автомобиля. Тормозная система
автомобиля продолжит
функционировать, но без поддержки
антиблокировочной системы.
ВНИМАНИЕ
В случае неисправности
выключателя передней подушки
безопасности пассажира
контрольная лампа отключения
этой подушки не загорится, и
передняя подушка безопасности
пассажира раскроется в случае
лобового столкновения, даже
если выключатель передней
подушки безопасности
пассажира находится в
положении OFF.
В такой ситуации необходимо
как можно скорее обратиться к
авторизованному дилеру
компании HYUNDAI для проверки
состояния выключателя
передней подушки безопасности
пассажира.

Характеристики автомобиля
60
4

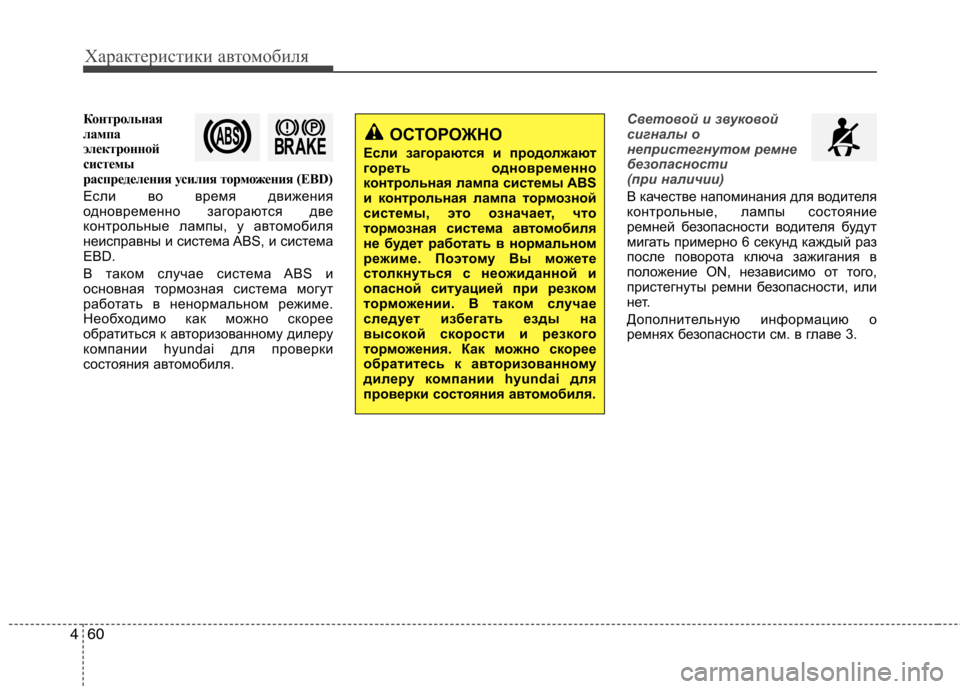

Контрольная
лампа
электронной
системы
распределения усилия торможения (EBD)
Если во время движения
одновременно загораются две
контрольные лампы, у автомобиля
неисправны и система ABS, и система
EBD.
В таком случае система ABS и
основная тормозная система могут
работать в ненормальном режиме.
Необходимо как можно скорее
обратиться к авторизованному дилеру
компании hyundai для проверки
состояния автомобиля.Световой и звуковой
сигналы о
непристегнутом ремне
безопасности
(при наличии)
В качестве напоминания для водителя
контрольные, лампы состояние
ремней безопасности водителя будут
мигать примерно 6 секунд каждый раз
после поворота ключа зажигания в
положение ON, независимо от того,
пристегнуты ремни безопасности, или
нет.
Дополнительную информацию о
ремнях безопасности см. в главе 3.
ОСТОРОЖНО
Если загораются и продолжают
гореть одновременно
контрольная лампа системы ABS
и контрольная лампа то рмозной
системы, это означает, что
тормозная система а втомобиля
не будет работать в нормальном
режиме. П оэтому Вы можете
столкнуться с неожиданной и
опасной ситуацией при резком
тормож ении. В таком случае
следует избегать езды на
высокой скорости и резкого
тормож ения. Как можно скорее
обратитесь к авторизованному
дилеру компании hyundai для
проверки состояния а втомобиля.

461
Характеристики автомобиля

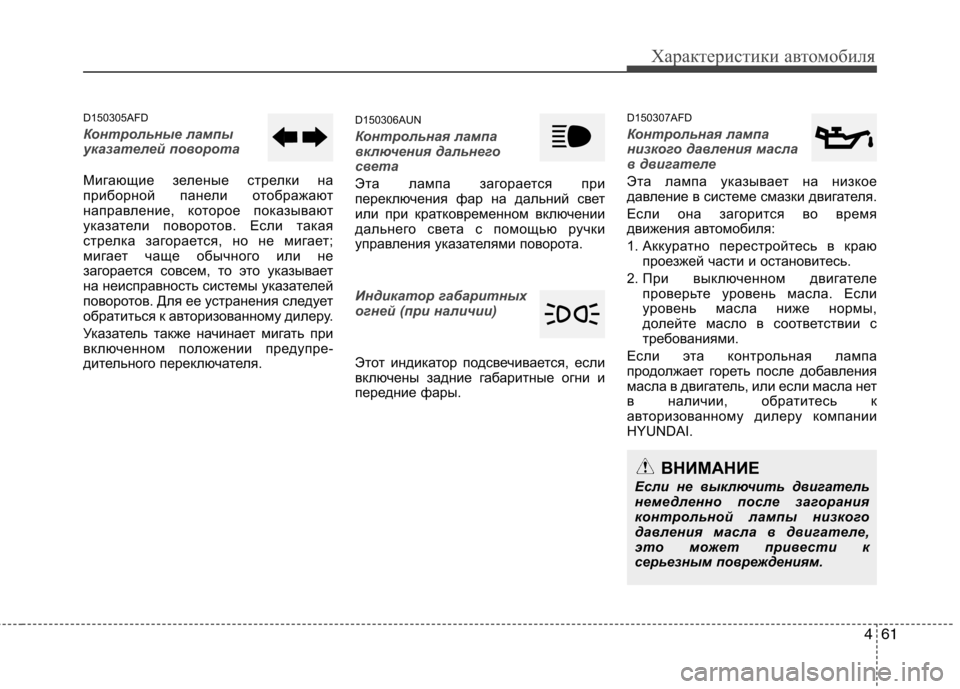

D150305AFD
Контрольные лампы
указателей поворота
Мигающие зеленые стрелки на
приборной панели отображают
направление, которое показывают
указатели поворотов. Если такая
стрелка загорается, но не мигает;
мигает чаще обычного или не
загорается совсем, то это указывает
на неисправность системы указателей
поворотов. Для ее устранения следует
обратиться к авторизованному дилеру.
Указатель также начинает мигать при
включенном положении предупре-
дительного переключателя. D150306AUN
Контрольная лампа
включения дальнего
света
Эта лампа загорается при
переключения фар на дальний свет
или при кратковременном включении
дальнего света с помощью ручки
управления указателями поворота.
Индикатор габаритных
огней (при наличии)
Этот индикатор подсвечивается, если
включены задние габаритные огни и
передние фары.D150307AFD
Контрольная лампа
низкого давления масла
в двигателе
Эта лампа указывает на низкое
давление в системе смазки двигателя.
Если она загорится во время
движения автомобиля:
1. Аккуратно перестройтесь в краю
проезжей части и остановитесь.
2. При выключенном двигателе проверьте уровень масла. Если
уровень масла ниже нормы,
долейте масло в соответствии с
требованиями.
Если эта контрольная лампа
продолжает гореть после добавления
масла в двигатель, или если масла нет
в наличии, обратитесь к
авторизованному дилеру компании
HYUNDAI.
ВНИМАНИЕ
Если не выключить двигатель
немедленно после загорания
контрольной лампы низкого
давления масла в двигателе,
это может привести к
серьезным повреждениям.

Характеристики автомобиля
62
4

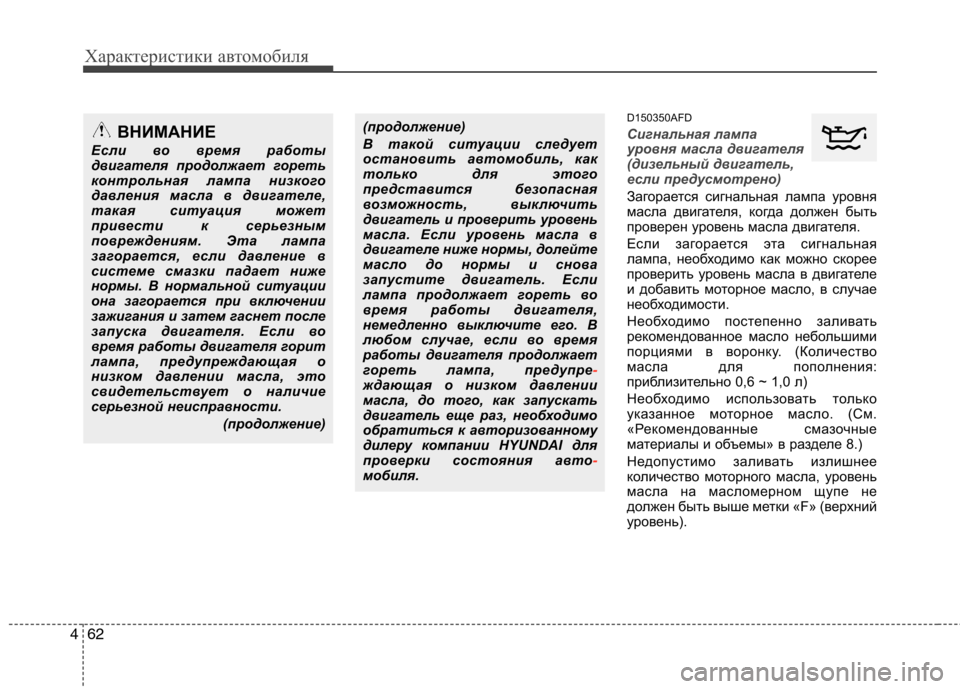

D150350AFD
Сигнальная лампа
уровня масла двигателя
(дизельный двигатель,
если предусмотрено)
Загорается сигнальная лампа уровня
масла двигателя, когда должен быть
проверен уровень масла двигателя.
Если загорается эта сигнальная
лампа, необходимо как можно скорее
проверить уровень масла в двигателе
и добавить моторное масло, в случае
необходимости.
Необходимо постепенно заливать
рекомендованное масло небольшими
порциями в воронку. (Количество
масла для пополнения:
приблизительно 0,6 ~ 1,0 л)
Необходимо использовать только
указанное моторное масло. (См.
«Рекомендованные смазочные
материалы и объемы» в разделе 8.)
Недопустимо заливать излишнее
количество моторного масла, уровень
масла на масломерном щупе не
должен быть выше метки «F» (верхний
уровень).
(продолжение)
В такой ситуации следует
остановить автомобиль, как
только для этого
представится безопасная
возможность, выключить
двигатель и проверить уровень
масла. Если уровень масла в
двигателе ниже нормы, долейте
масло до нормы и снова
запустите двигатель. Если
лампа продолжает гореть во
время работы двигателя,
немедленно выключите его. В
любом случае, если во время
работы двигателя продолжает
гореть лампа, предупре
-ждающая о низком давлении
масла, до того, как запускать
двигатель еще раз, необходимо
обратиться к авторизованному
дилеру компании HYUNDAI для
проверки состояния авто
-мобиля.
ВНИМАНИЕ
Если во время работы
двигателя продолжает гореть
контрольная лампа низкого
давления масла в двигателе,
такая ситуация может
привести к серьезным
повреждениям. Эта лампа
загорается, если давление в
системе смазки падает ниже
нормы. В нормальной ситуации
она загорается при включении
зажигания и затем гаснет после
запуска двигателя. Если во
время работы двигателя горит
лампа, предупреждающая о
низком давлении масла, это
свидетельствует о наличие
серьезной неисправности.
(продолжение)

463
Характеристики автомобиля

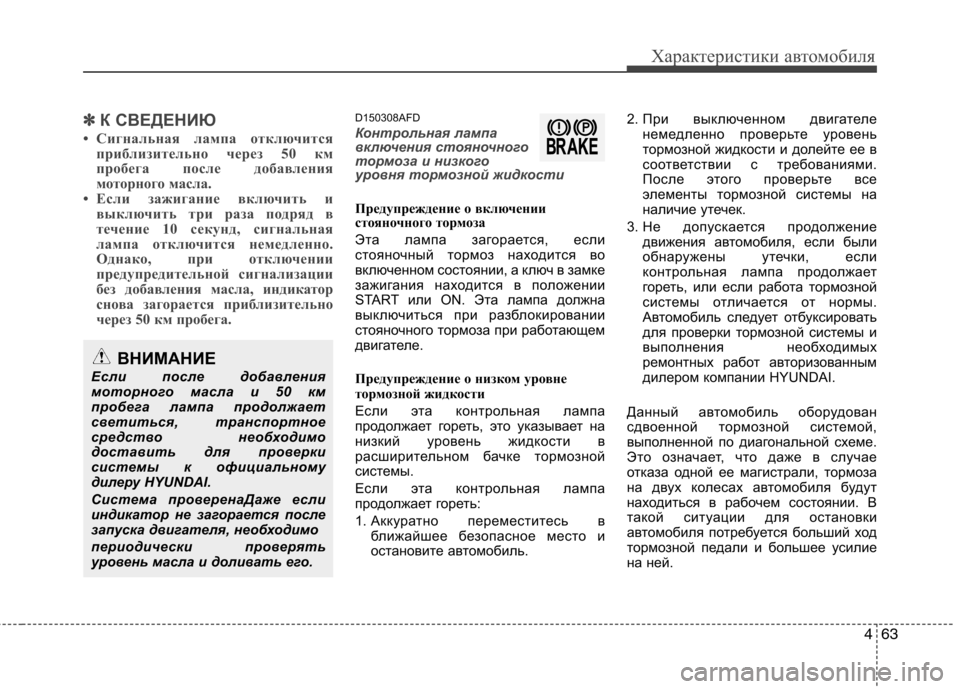

✽✽К СВЕДЕНИЮ
• Сигнальная лампа отключится приблизительно через 50 км
пробега после добавления
моторного масла.
• Если зажигание включить и выключить три раза подряд в
течение 10 секунд, сигнальная
лампа отключится немедленно.
Однако, при отключении
предупредительной сигнализации
без добавления масла, индикатор
снова загорается приблизительно
через 50 км пробега.D150308AFD
Контрольная лампа
включения стояночного
тормоза и низкого
уровня тормозной жидкости
Предупреждение о включении
стояночного тормоза
Эта лампа загорается, если
стояночный тормоз находится во
включенном состоянии, а ключ в замке
зажигания находится в положении
START или ON. Эта лампа должна
выключиться при разблокировании
стояночного тормоза при работающем
двигателе.
Предупреждение о низком уровне
тормозной жидкости
Если эта контрольная лампа
продолжает гореть, это указывает на
низкий уровень жидкости в
расширительном бачке тормозной
системы.
Если эта контрольная лампа
продолжает гореть:
1. Аккуратно переместитесь в
ближайшее безопасное место и
остановите автомобиль. 2. При выключенном двигателе
немедленно проверьте уровень
тормозной жидкости и долейте ее в
соответствии с требованиями.
После этого проверьте все
элементы тормозной системы на
наличие утечек.
3. Не допускается продолжение движения автомобиля, если были
обнаружены утечки, если
контрольная лампа продолжает
гореть, или если работа тормозной
системы отличается от нормы.
Автомобиль следует отбуксировать
для проверки тормозной системы и
выполнения необходимых
ремонтных работ авторизованным
дилером компании HYUNDAI.
Данный автомобиль оборудован
сдвоенной тормозной системой,
выполненной по диагональной схеме.
Это означает, что даже в случае
отказа одной ее магистрали, тормоза
на двух колесах автомобиля будут
находиться в рабочем состоянии. В
такой ситуации для остановки
автомобиля потребуется больший ход
тормозной педали и большее усилие
на ней.
ВНИМАНИЕ
Если после добавления
моторного масла и 50 км
пробега лампа продолжает
светиться, транспортное
средство необходимо
доставить для проверки
системы к официальному
дилеру HYUNDAI.
Система проверенаДаже если
индикатор не загорается после
запуска двигателя, необходимо
периодически проверять
уровень масла и доливать его.

Характеристики автомобиля
64
4

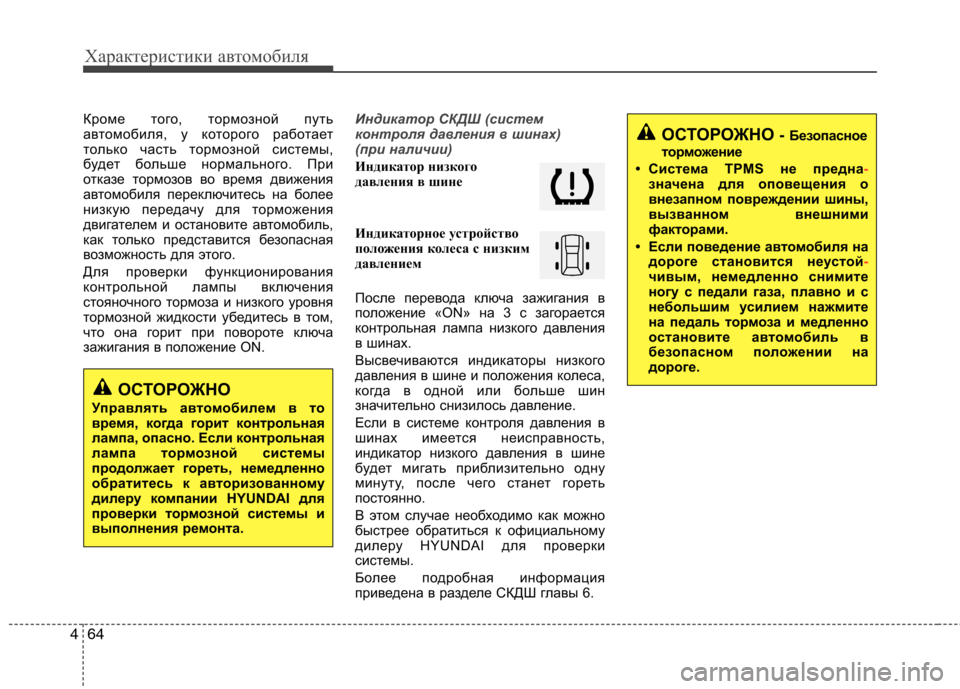

Кроме того, тормозной путь
автомобиля, у которого работает
только часть тормозной системы,
будет больше нормального. При
отказе тормозов во время движения
автомобиля переключитесь на более
низкую передачу для торможения
двигателем и остановите автомобиль,
как только представится безопасная
возможность для этого.
Для проверки функционирования
контрольной лампы включения
стояночного тормоза и низкого уровня
тормозной жидкости убедитесь в том,
что она горит при повороте ключа
зажигания в положение ON.Индикатор СКДШ (систем
контроля давления в шинах)
(при наличии)
Индикатор низкого
давления в шине
Индикаторное устройство
положения колеса с низким
давлением
После перевода ключа зажигания в
положение «ON» на 3 с загорается
контрольная лампа низкого давления
в шинах.
Высвечиваются индикаторы низкого
давления в шине и положения колеса,
когда в одной или больше шин
значительно снизилось давление.
Если в системе контроля давления в
шинах имеется неисправность,
индикатор низкого давления в шине
будет мигать приблизительно одну
минуту, после чего станет гореть
постоянно.
В этом случае необходимо как можно
быстрее обратиться к официальному
дилеру HYUNDAI для проверки
системы.
Более подробная информация
приведена в разделе СКДШ главы 6.
ОСТОРОЖНО - Безопасное
тормож ение
• Система TPMS не предна
-значена для оповещения о
внезапном повреждении шины,
вызванном внешними
факторами.
• Если поведение а втомобиля на
дороге становится неустой
-чивым, немедленно снимите
ногу с педали газа, плавно и с
небольшим усилием нажмите
на педаль то рмоза и медленно
остановите а втомобиль в
безопасном положении на
дороге.
ОСТОРОЖНО
Управлять а втомобилем в то
время, когда горит контрольная
лампа, опасно. Если контрольная
лампа тормозной системы
продолжает гореть, немедленно
обратитесь к авторизованному
дилеру компании HYUNDAI для
проверки тормозной системы и
выполнения ремонта.

465

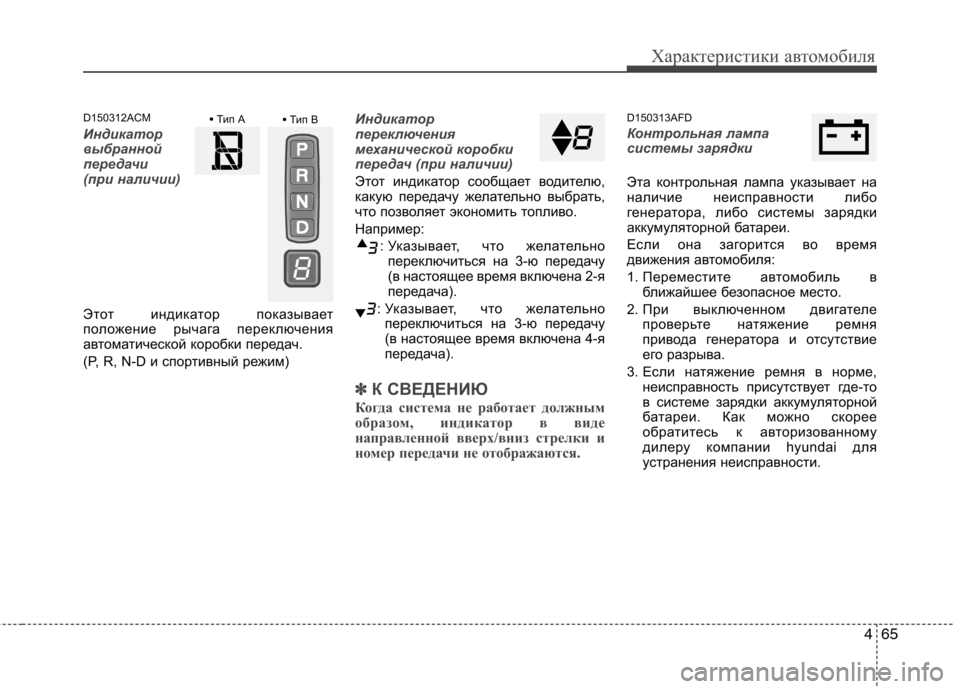

Характеристики автомобиля
D150312ACM
Индикатор
выбранной
передачи
(при наличии)
Этот индикатор показывает
положение рычага переключения
автоматической коробки передач.
(P, R, N-D и спортивный режим)
Индикатор
переключения
механической коробки
передач (при наличии)
Этот индикатор сообщает водителю,
какую передачу желательно выбрать,
что позволяет экономить топливо.
Например:: Указывает, что желательнопереключиться на 3-ю передачу
(в настоящее время включена 2-я
передача).
: Указывает, что желательно переключиться на 3-ю передачу
(в настоящее время включена 4-я
передача).
✽✽ К СВЕДЕНИЮ
Когда система не работает должным
образом, индикатор в виде
направленной вверх/вниз стрелки и
номер передачи не отображаются.
D150313AFD
Контрольная лампа
системы зарядки
Эта контрольная лампа указывает на
наличие неисправности либо
генератора, либо системы зарядки
аккумуляторной батареи.
Если она загорится во время
движения автомобиля:
1. Переместите автомобиль в ближайшее безопасное место.
2. При выключенном двигателе проверьте натяжение ремня
привода генератора и отсутствие
его разрыва.
3. Если натяжение ремня в норме, неисправность присутствует где-то
в системе зарядки аккумуляторной
батареи. Как можно скорее
обратитесь к авторизованному
дилеру компании hyundai для
устранения неисправности.
• Тип А
Тип В

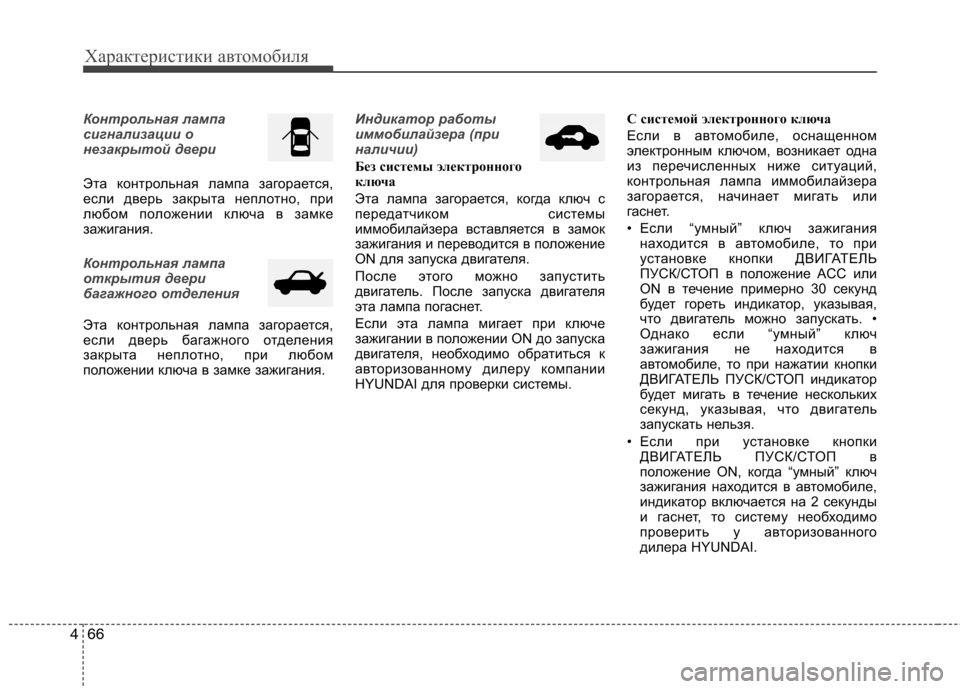

Характеристики автомобиля
66
4
Контрольная лампа
сигнализации о
незакрытой двери
Эта контрольная лампа загорается,
если дверь закрыта неплотно, при
любом положении ключа в замке
зажигания.
Контрольная лампа
открытия двери
багажного отделения
Эта контрольная лампа загорается,
если дверь багажного отделения
закрыта неплотно, при любом
положении ключа в замке зажигания.
Индикатор работы
иммобилайзера (при
наличии)
Без системы электронного
ключа
Эта лампа загорается, когда ключ с
передатчиком системы
иммобилайзера вставляется в замок
зажигания и переводится в положение
ON для запуска двигателя.
После этого можно запустить
двигатель. После запуска двигателя
эта лампа погаснет.
Если эта лампа мигает при ключе
зажигании в положении ON до запуска
двигателя, необходимо обратиться к
авторизованному дилеру компании
HYUNDAI для проверки системы. С системой электронного ключа
Если в автомобиле, оснащенном
электронным ключом, возникает одна
из перечисленных ниже ситуаций,
контрольная лампа иммобилайзера
загорается, начинает мигать или
гаснет.
• Если “умный” ключ зажигания
находится в автомобиле, то при
установке кнопки ДВИГАТЕЛЬ
ПУСК/СТОП в положение ACC или
ON в течение примерно 30 секунд
будет гореть индикатор, указывая,
что двигатель можно запускать. •
Однако если “умный” ключ
зажигания не находится в
автомобиле, то при нажатии кнопки
ДВИГАТЕЛЬ ПУСК/СТОП индикатор
будет мигать в течение нескольких
секунд, указывая, что двигатель
запускать нельзя.
• Если при установке кнопки ДВИГАТЕЛЬ ПУСК/СТОП в
положение ON, когда “умный” ключ
зажигания находится в автомобиле,
индикатор включается на 2 секунды
и гаснет, то систему необходимо
проверить у авторизованного
дилера HYUNDAI.
