Hyundai Santa Fe 2011 Инструкция по эксплуатации (in Russian)

447

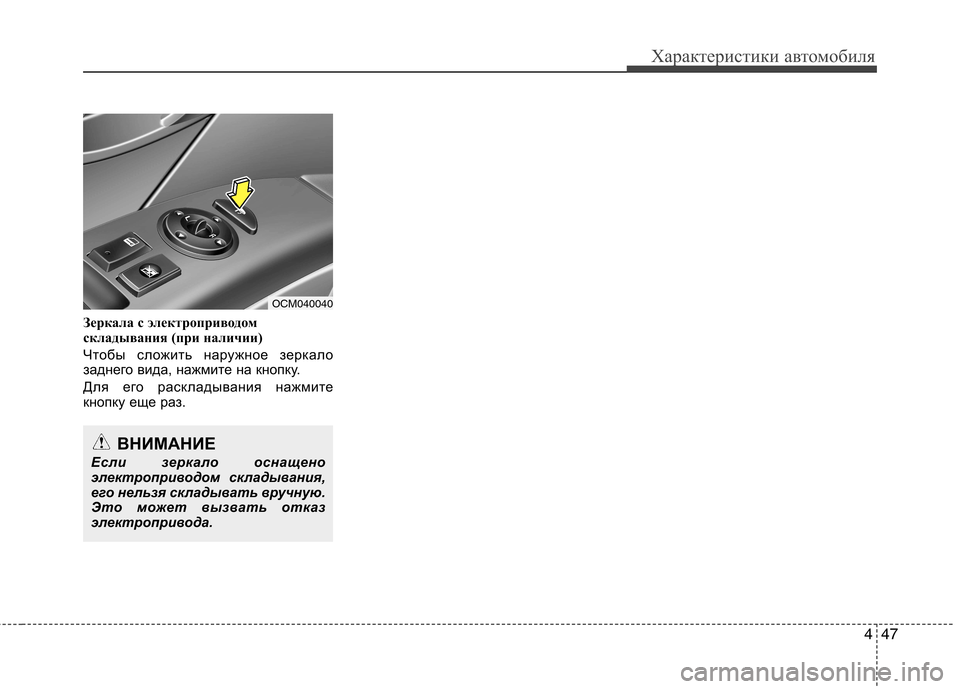

Характеристики автомобиля
Зеркала с электроприводом
складывания (при наличии)
Чтобы сложить наружное зеркало
заднего вида, нажмите на кнопку.
Для его раскладывания нажмите
кнопку еще раз.
ВНИМАНИЕ
Если зеркало оснащено
электроприводом складывания,
его нельзя складывать вручную.
Это может вызвать отказ
электропривода.
OCM040040

Характеристики автомобиля
48
4

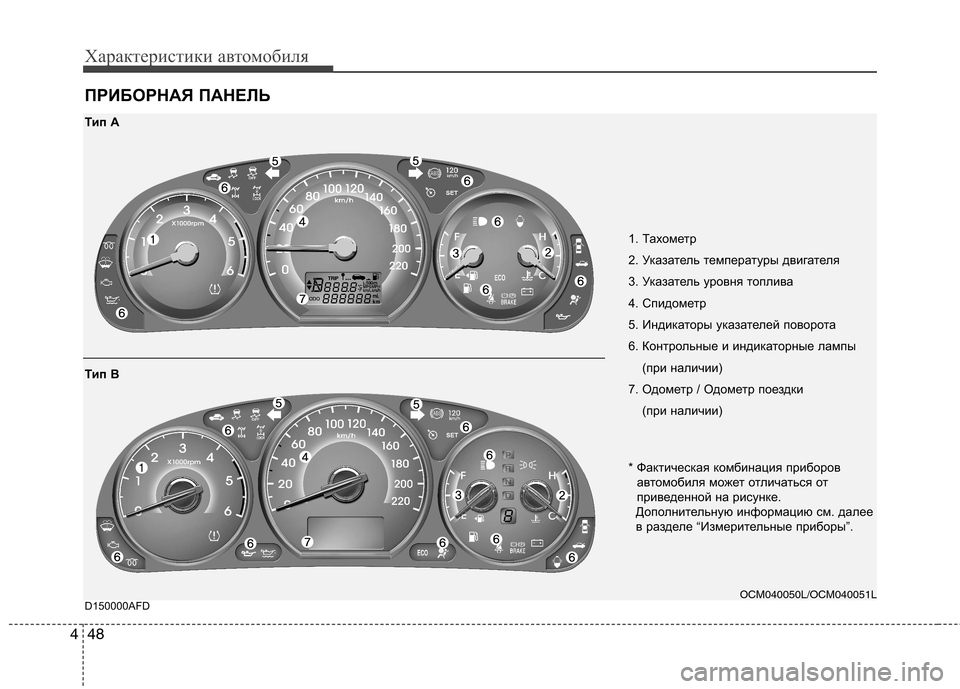

ПРИБОРНАЯ ПАНЕЛЬ
D150000AFD
1. Тахометр
2. Указатель температуры двигателя
3. Указатель уровня топлива
4. Спидометр
5. Индикаторы указателей поворота
6. Контрольные и индикаторные лампы
(при наличии)
7. Одометр / Одометр поездки (при наличии)
OCM040050L/OCM040051L
Тип А
* Фактическая комбинация приборовавтомобиля может отличаться от
приведенной на рисунке.
Дополнительную информацию см. далее
в разделе “Измерительные приборы”.
Тип B

449
Характеристики автомобиля
D150100AFD

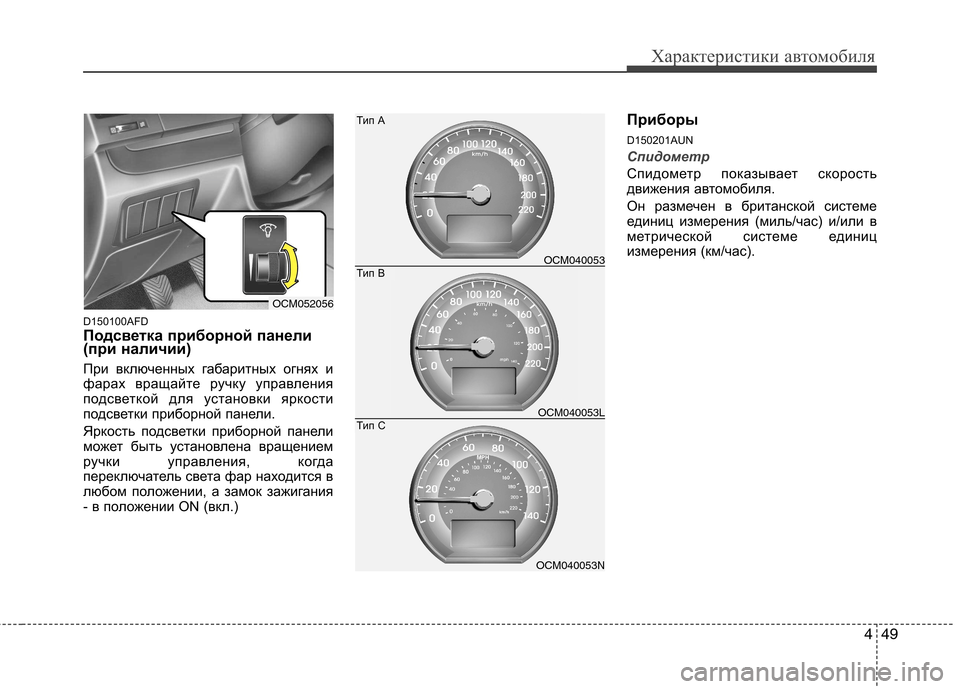

Подсветка приборной панели
(при наличии)
При включенных габаритных огнях и
фарах вращайте ручку управления
подсветкой для установки яркости
подсветки приборной панели.
Яркость подсветки приборной панели
может быть установлена вращением
ручки управления, когда
переключатель света фар находится в
любом положении, а замок зажигания
- в положении ON (вкл.)Приборы
D150201AUN
Спидометр
Спидометр показывает скорость
движения автомобиля.
Он размечен в британской системе
единиц измерения (миль/час) и/или в
метрической системе единиц
измерения (км/час).
OCM040053N
Тип C
OCM040053
Тип А
Тип B
OCM040053L
OCM052056

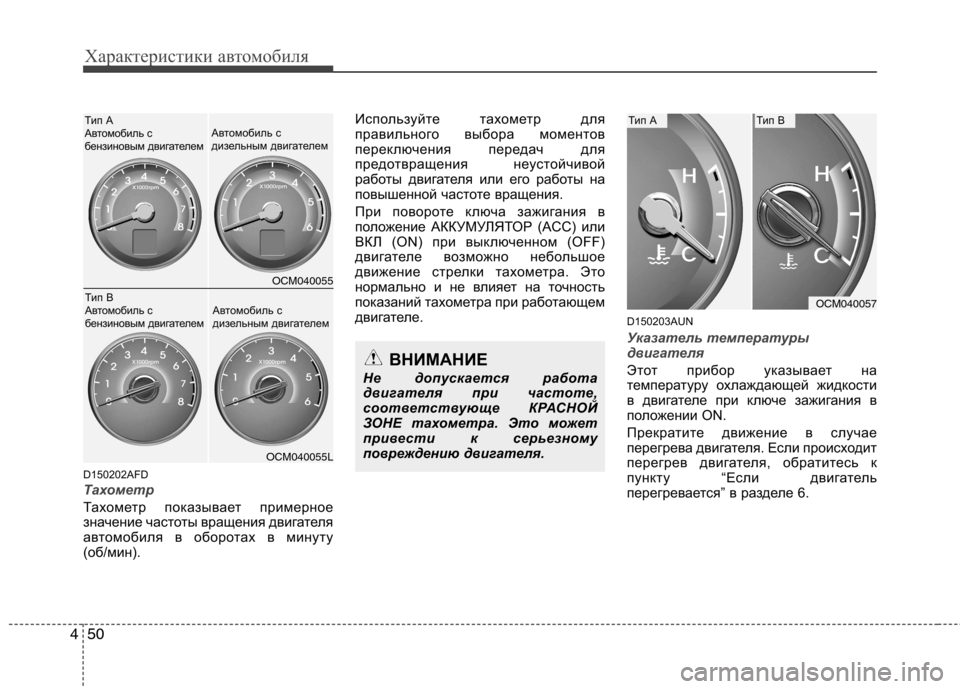

Характеристики автомобиля
50
4
D150202AFD
Тахометр
Тахометр показывает примерное
значение частоты вращения двигателя
автомобиля в оборотах в минуту
(об/мин). Используйте тахометр для
правильного выбора моментов
переключения передач для
предотвращения неустойчивой
работы двигателя или его работы на
повышенной частоте вращения.
При повороте ключа зажигания в
положение АККУМУЛЯТОР (ACC) или
ВКЛ (ON) при выключенном (OFF)
двигателе возможно небольшое
движение стрелки тахометра. Это
нормально и не влияет на точность
показаний тахометра при работающем
двигателе.
D150203AUN
Указатель температуры
двигателя
Этот прибор указывает на
температуру охлаждающей жидкости
в двигателе при ключе зажигания в
положении ON.
Прекратите движение в случае
перегрева двигателя. Если происходит
перегрев двигателя, обратитесь к
пункту “Если двигатель
перегревается” в разделе 6.ВНИМАНИЕ
Не допускается работа
двигателя при частоте,
соответствующе КРАСНОЙ
ЗОНЕ тахометра. Это может
привести к серьезному
повреждению двигателя.
OCM040057
Тип АТип В
OCM040055
OCM040055L
Тип А
Автомобиль с
бензиновым двигателем Автомобиль с
дизельным двигателем
Автомобиль с
дизельным двигателем
Тип В
Автомобиль с
бензиновым двигателем

451
Характеристики автомобиля
D150204AUN

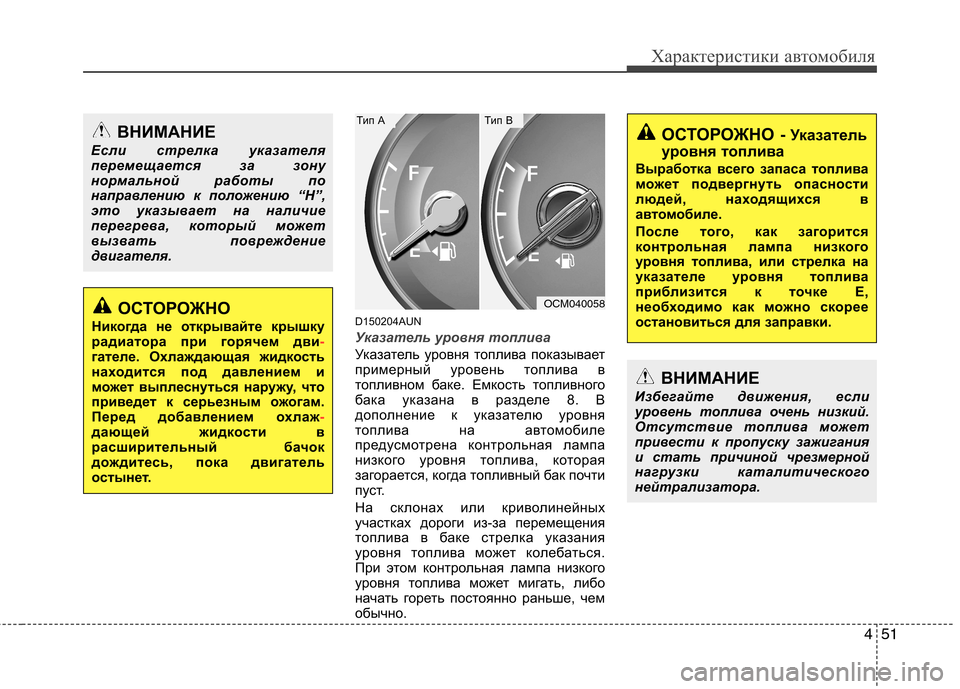

Указатель уровня топлива
Указатель уровня топлива показывает
примерный уровень топлива в
топливном баке. Емкость топливного
бака указана в разделе 8. В
дополнение к указателю уровня
топлива на автомобиле
предусмотрена контрольная лампа
низкого уровня топлива, которая
загорается, когда топливный бак почти
пуст.
На склонах или криволинейных
участках дороги из-за перемещения
топлива в баке стрелка указания
уровня топлива может колебаться.
При этом контрольная лампа низкого
уровня топлива может мигать, либо
начать гореть постоянно раньше, чем
обычно.
ВНИМАНИЕ
Если стрелка указателя
перемещается за зону
нормальной работы по
направлению к положению “Н”,
это указывает на наличие
перегрева, который может
вызвать повреждение
двигателя.
ОСТОРОЖНО
Никогда не открывайте крышку
радиатора при горячем дви
-гателе. Охлаждающая жидкость
находится под давлением и
может выплеснуться наружу, что
приведет к серьезным ожогам.
Перед добавлением охлаж
-дающей жидкости в
расширительный бачок
дождитесь, пока двигатель
остынет.
ОСТОРОЖНО - Указатель
уровня топлива
Выработка всего запаса топлива
может подв ергнуть опасности
людей, находящихся в
автом обиле.
После того, как загорится
контрольная лампа низкого
уровня топлива, или стрелка на
указателе уровня топлива
приблизится к точке Е,
необходимо как можно скорее
остановиться для заправки.
OCM040058
Тип АТип В
ВНИМАНИЕ
Избегайте движения, если
уровень топлива очень низкий.
Отсутствие топлива может
привести к пропуску зажигания
и стать причиной чрезмерной
нагрузки каталитического
нейтрализатора.

Характеристики автомобиля
52
4
D150205AFD

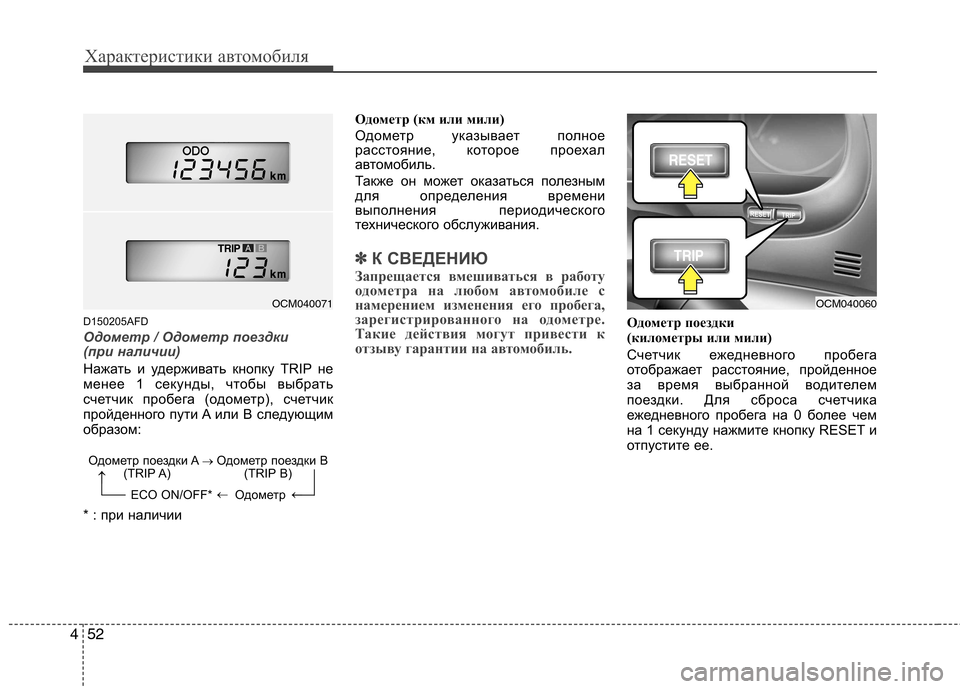

Одометр / Одометр поездки
(при наличии)
Нажать и удерживать кнопку TRIP не
менее 1 секунды, чтобы выбрать
счетчик пробега (одометр), счетчик
пройденного пути A или B следующим
образом:
* : при наличии Одометр (км или мили)
Одометр указывает полное
расстояние, которое проехал
автомобиль.
Также он может оказаться полезным
для определения времени
выполнения периодического
технического обслуживания.
✽✽
К СВЕДЕНИЮ
Запрещается вмешиваться в ра боту
одометра на любом автомобиле с
намерением изменения его пробега,
зарегистрированного на одометре.
Такие действия могут привести к
отзыву гарантии на автомобиль.
Одометр поездки
(километры или мили)
Счетчик ежедневного пробега
отображает расстояние, пройденное
за время выбранной водителем
поездки. Для сброса счетчика
ежедневного пробега на 0 более чем
на 1 секунду нажмите кнопку RESET и
отпустите ее.
OCM040060OCM040071
Одометр поездки A Одометр поездки B
ECO ON/OFF* Одометр

(TRIP A) (TRIP B)

453
Характеристики автомобиля

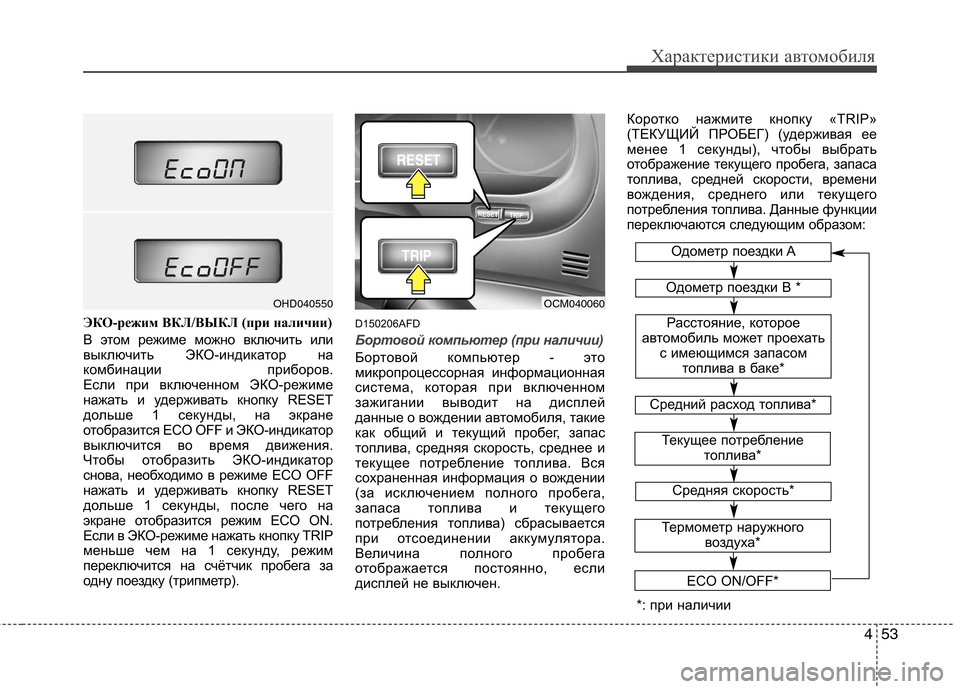

ЭКО-режим ВКЛ/ВЫКЛ (при наличии)
В этом режиме можно включить или
выключить ЭКО-индикатор на
комбинации приборов.
Если при включенном ЭКО-режиме
нажать и удерживать кнопку RESET
дольше 1 секунды, на экране
отобразится ECO OFF и ЭКО-индикатор
выключится во время движения.
Чтобы отобразить ЭКО-индикатор
снова, необходимо в режиме ECO OFF
нажать и удерживать кнопку RESET
дольше 1 секунды, после чего на
экране отобразится режим ECO ON.
Если в ЭКО-режиме нажать кнопку TRIP
меньше чем на 1 секунду, режим
переключится на счётчик пробега за
одну поездку (трипметр).D150206AFD
Бортовой компьютер (при наличии)
Бортовой компьютер - это
микропроцессорная информационная
система, которая при включенном
зажигании выводит на дисплей
данные о вождении автомобиля, такие
как общий и текущий пробег, запас
топлива, средняя скорость, среднее и
текущее потребление топлива. Вся
сохраненная информация о вождении
(за исключением полного пробега,
запаса топлива и текущего
потребления топлива) сбрасывается
при отсоединении аккумулятора.
Величина полного пробега
отображается постоянно, если
дисплей не выключен. Коротко нажмите кнопку «TRIP»
(ТЕКУЩИЙ ПРОБЕГ) (удерживая ее
менее 1 секунды), чтобы выбрать
отображение текущего пробега, запаса
топлива, средней скорости, времени
вождения, среднего или текущего
потребления топлива. Данные функции
переключаются следующим образом:
OCM040060
Одометр поездки B *
Средняя скорость*
Средний расход топлива*
Одометр поездки A
Расстояние, которое
автомобиль может проехать с имеющимся запасом топлива в баке*
Текущее потребление топлива*
*: при наличииТермометр наружного
воздуха*
ECO ON/OFF*
OHD040550

Характеристики автомобиля
54
4

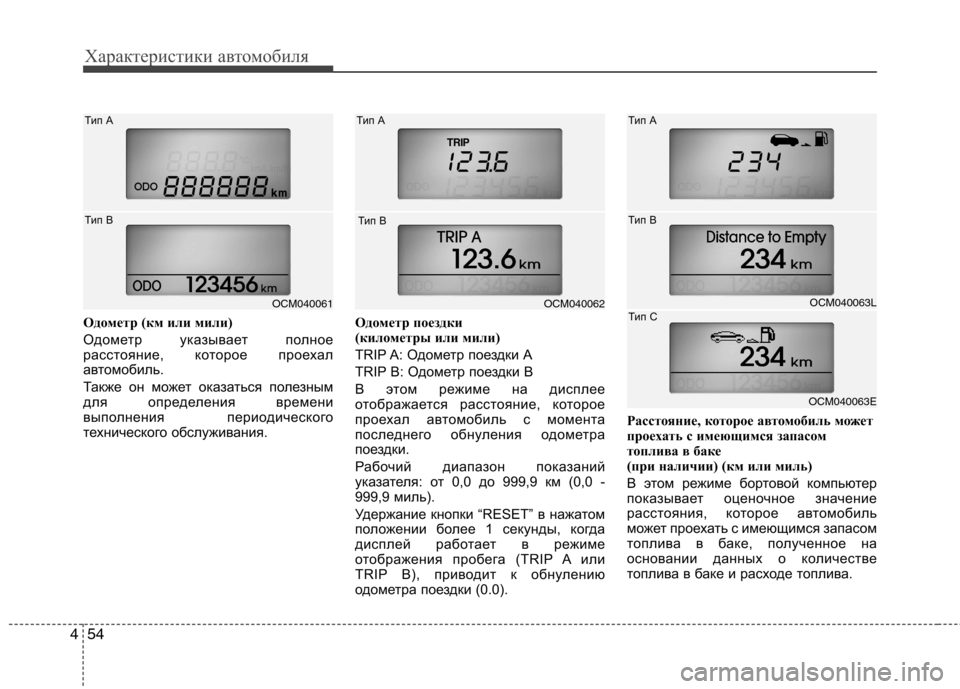

Одометр (км или мили)
Одометр указывает полное
расстояние, которое проехал
автомобиль.
Также он может оказаться полезным
для определения времени
выполнения периодического
технического обслуживания. Одометр поездки
(километры или мили)
TRIP A: Одометр поездки А
TRIP B: Одометр поездки В
В этом режиме на дисплее
отображается расстояние, которое
проехал автомобиль с момента
последнего обнуления одометра
поездки.
Рабочий диапазон показаний
указателя: от 0,0 до 999,9 км (0,0 -
999,9 миль).
Удержание кнопки “RESET” в нажатом
положении более 1 секунды, когда
дисплей работает в режиме
отображения пробега (TRIP A или
TRIP B), приводит к обнулению
одометра поездки (0.0).Расстояние,
которое автомобиль может
проехать с имеющимся запасом
топлива в баке
(при наличии) (км или миль)
В этом режиме бортовой компьютер
показывает оценочное значение
расстояния, которое автомобиль
может проехать с имеющимся запасом
топлива в баке, полученное на
основании данных о количестве
топлива в баке и расходе топлива.
OCM040062
Тип А
Тип BOCM040063L
Тип А
Тип B
OCM040063E
Тип C
OCM040061
Тип А
Тип B

455
Характеристики автомобиля
Если значение этого показателя
составляет меньше 50 км (30 миль), на
дисплее появится пустая строчка (---),
а индикатор начнет мигать.
Рабочий диапазон показаний
указателя: от 50 до 999 км (30 - 999

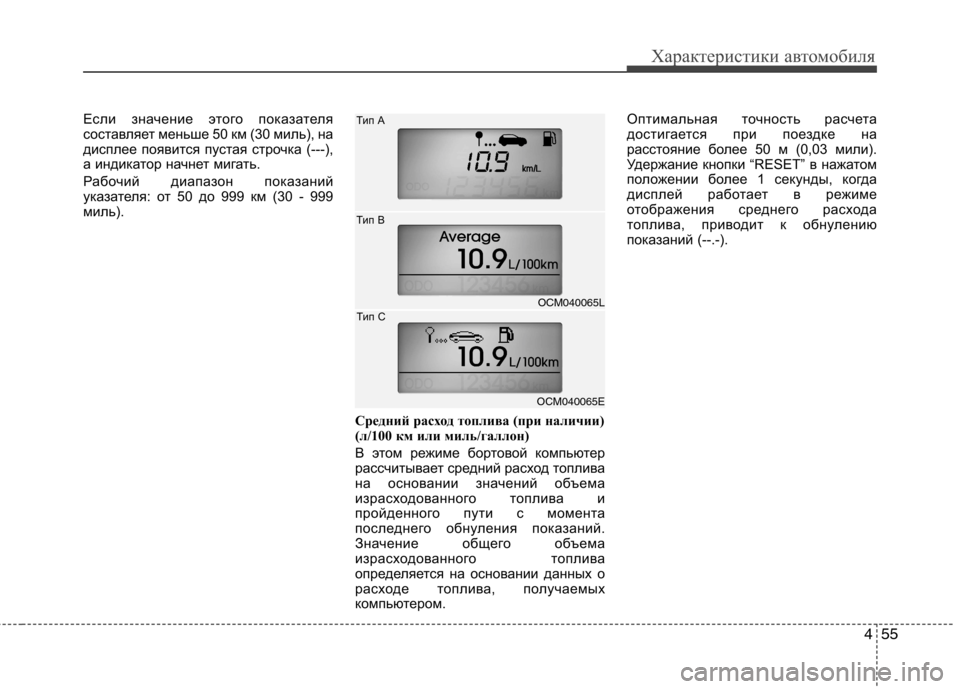

миль).Средний расход топлива (при наличии)
(л/100 км или миль/галлон)
В этом режиме бортовой компьютер
рассчитывает средний расход топлива
на основании значений объема
израсходованного топлива и
пройденного пути с момента
последнего обнуления показаний.
Значение общего объема
израсходованного топлива
определяется на основании данных о
расходе топлива, получаемых
компьютером. Оптимальная точность расчета
достигается при поездке на
расстояние более 50 м (0,03 мили).
Удержание кнопки “RESET” в нажатом
положении более 1 секунды, когда
дисплей работает в режиме
отображения среднего расхода
топлива, приводит к обнулению
показаний (--.-).
OCM040065L
Тип А
Тип B
OCM040065E
Тип C

Характеристики автомобиля
56
4

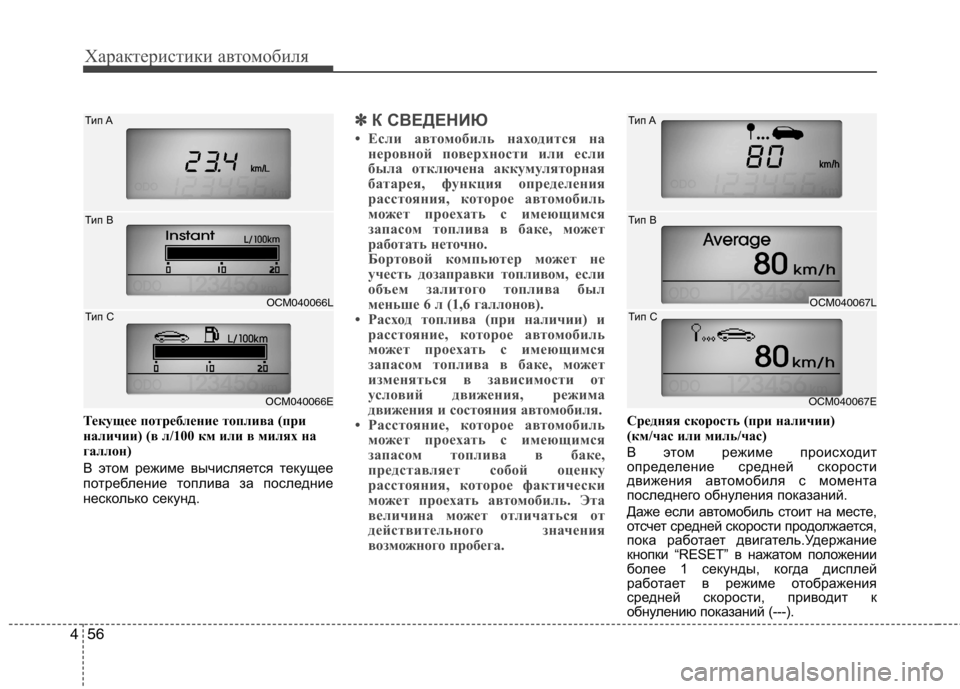

Текущее потребление топлива (при
наличии) (в л/100 км или в милях на
галлон)
В этом режиме вычисляется текущее
потребление топлива за последние
несколько секунд.
✽✽
К СВЕДЕНИЮ
• Если автомобиль находится на неровной поверхности или если
была отключена аккумуляторная
батарея, функция определения
расстояния, которое автомобиль
может проехать с имеющимся
запасом топлива в баке, может
работать неточно.
Бортовой компьютер может не
учесть дозаправки топливом, если
объем залитого топлива был
меньше 6 л (1,6 галлонов).
• Расход топлива (при наличии) и
расстояние, которое автомобиль
может проехать с имеющимся
запасом топлива в баке, может
изменяться в зависимости от
условий движения, режима
движения и состояния автомобиля.
• Расстояние, которое автомобиль
может проехать с имеющимся
запасом топлива в баке,
представляет собой оценку
расстояния, которое фактически
может проехать автомобиль. Эта
величина может отличаться от
действительного значения
возможного пробега.
Средняя скорость (при наличии)
(км/час или миль/час)
В этом режиме происходит
определение средней скорости
движения автомобиля с момента
последнего обнуления показаний.
Даже если автомобиль стоит на месте,
отсчет средней скорости продолжается,
пока работает двигатель.Удержание
кнопки “RESET” в нажатом положении
более 1 секунды, когда дисплей
работает в режиме отображения
средней скорости, приводит к
обнулению показаний (---).
OCM040067L
Тип A
Тип B
OCM040067E
Тип C
OCM040066L
Тип A
Тип B
OCM040066E
Тип C
