Введение
4
1

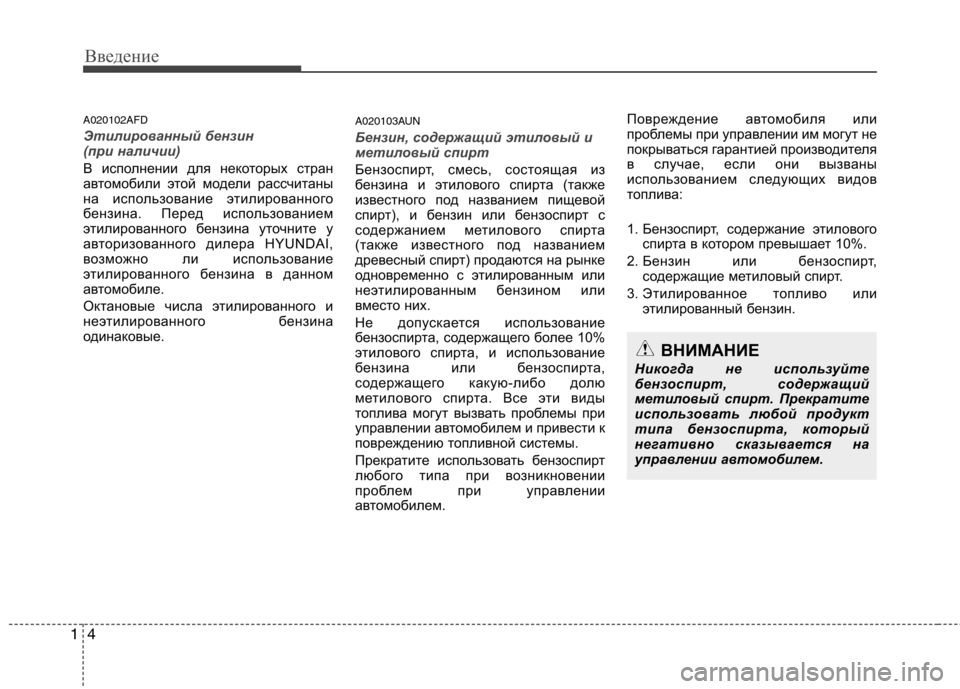

A020102AFD
Этилированный бензин
(при наличии)
В исполнении для некоторых стран
автомобили этой модели рассчитаны
на использование этилированного
бензина. Перед использованием
этилированного бензина уточните у
авторизованного дилера HYUNDAI,
возможно ли использование
этилированного бензина в данном
автомобиле.
Октановые числа этилированного и
неэтилированного бензина
одинаковые. A020103AUN
Бензин, содержащий этиловый и
метиловый спирт
Бензоспирт, смесь, состоящая из
бензина и этилового спирта (также
известного под названием пищевой
спирт), и бензин или бензоспирт с
содержанием метилового спирта
(также известного под названием
древесный спирт) продаются на рынке
одновременно с этилированным или
неэтилированным бензином или
вместо них.
Не допускается использование
бензоспирта, содержащего более 10%
этилового спирта, и использование
бензина или бензоспирта,
содержащего какую-либо долю
метилового спирта. Все эти виды
топлива могут вызвать проблемы при
управлении автомобилем и привести к
повреждению топливной системы.
Прекратите использовать бензоспирт
любого типа при возникновении
проблем при управлении
автомобилем.Повреждение автомобиля или
проблемы при управлении им могут не
покрываться гарантией производителя
в случае, если они вызваны
использованием следующих видов
топлива:
1. Бензоспирт, содержание этилового
спирта в котором превышает 10%.
2. Бензин или бензоспирт,
содержащие метиловый спирт.
3. Этилированное топливо или этилированный бензин.
ВНИМАНИЕ
Никогда не используйте
бензоспирт, содержащий
метиловый спирт. Прекратите
использовать любой продукт
типа бензоспирта, который
негативно сказывается на
управлении автомобилем.

15
Введение

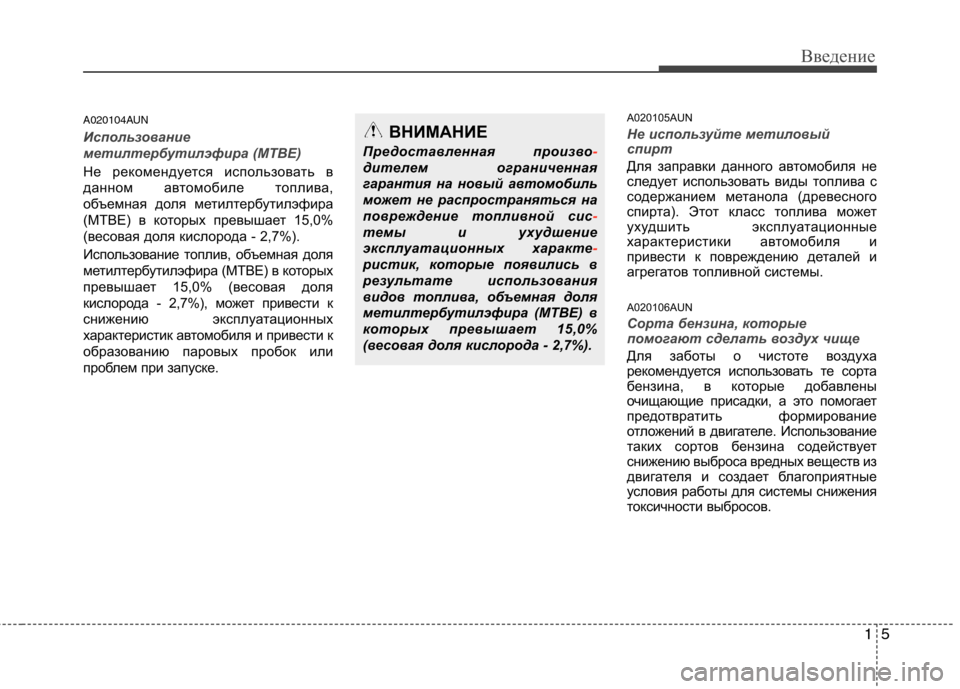

A020104AUN
Использование
метилтербутилэфира (MTBE)
Не рекомендуется использовать в
данном автомобиле топлива,
объемная доля метилтербутилэфира
(MTBE) в которых превышает 15,0%
(весовая доля кислорода - 2,7%).
Использование топлив, объемная доля
метилтербутилэфира (MTBE) в которых
превышает 15,0% (весовая доля
кислорода - 2,7%), может привести к
снижению эксплуатационных
характеристик автомобиля и привести к
образованию паровых пробок или
проблем при запуске. A020105AUN
Не используйте метиловый
спирт
Для заправки данного автомобиля не
следует использовать виды топлива с
содержанием метанола (древесного
спирта). Этот класс топлива может
ухудшить эксплуатационные
характеристики автомобиля и
привести к повреждению деталей и
агрегатов топливной системы.
A020106AUN
Сорта бензина, которые
помогают сделать воздух чище
Для заботы о чистоте воздуха
рекомендуется использовать те сорта
бензина, в которые добавлены
очищающие присадки, а это помогает
предотвратить формирование
отложений в двигателе. Использование
таких сортов бензина содействует
снижению выброса вредных веществ из
двигателя и создает благоприятные
условия работы для системы снижения
токсичности выбросов.
ВНИМАНИЕ
Предоставленная произво
-
дителем ограниченная
гарантия на новый автомобиль
может не распространяться на
повреждение топливной сис
-
темы и ухудшение
эксплуатационных характе
-
ристик, которые появились в
результате использования
видов топлива, объемная доля
метилтербутилэфира (MTBE) в
которых превышает 15,0%
(весовая доля кислорода - 2,7%).

Введение
6
1

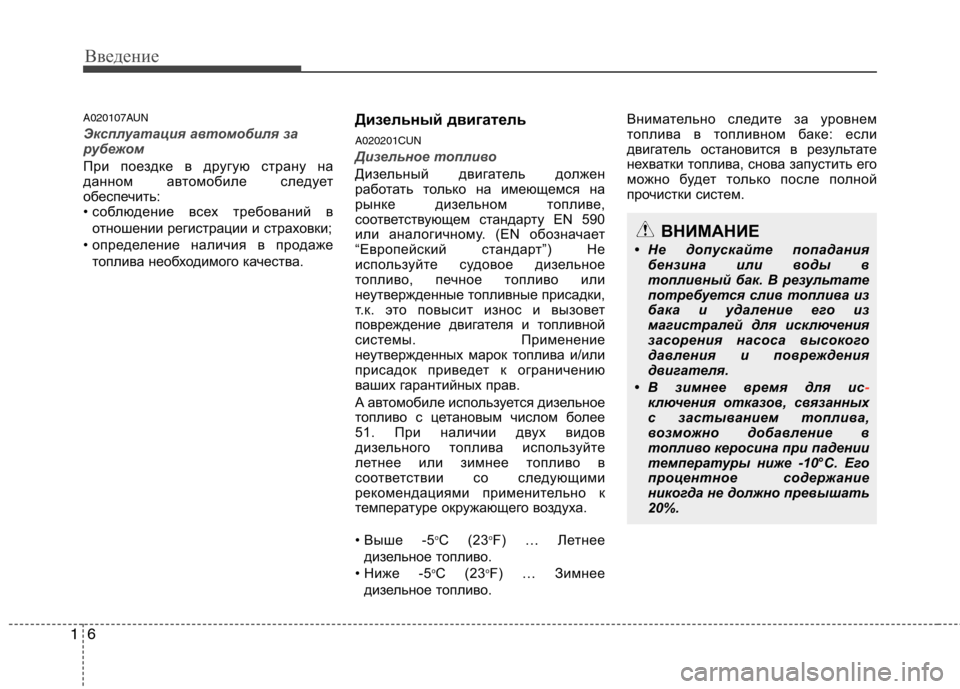

A020107AUN
Эксплуатация автомобиля за
рубежом
При поездке в другую страну на
данном автомобиле следует
обеспечить:
• соблюдение всех требований в
отношении регистрации и страховки;
• определение наличия в продаже топлива необходимого качества. Дизельный двигатель A020201CUNДизельное топливо
Дизельный двигатель должен
работать только на имеющемся на
рынке дизельном топливе,
соответствующем стандарту EN 590
или аналогичному. (EN обозначает
“Европейский стандарт”) Не
используйте судовое дизельное
топливо, печное топливо или
неутвержденные топливные присадки,
т.к. это повысит износ и вызовет
повреждение двигателя и топливной
системы. Применение
неутвержденных марок топлива и/или
присадок приведет к ограничению
ваших гарантийных прав.
А автомобиле используется дизельное
топливо с цетановым числом более
51. При наличии двух видов
дизельного топлива используйте
летнее или зимнее топливо в
соответствии со следующими
рекомендациями применительно к
температуре окружающего воздуха.
• Выше -5
о
С (23 о
F) … Летнее
дизельное топливо.
• Ниже -5 о
С (23 о
F) … Зимнее
дизельное топливо. Внимательно следите за уровнем
топлива в топливном баке: если
двигатель остановится в результате
нехватки топлива, снова запустить его
можно будет только после полной
прочистки систем.
ВНИМАНИЕ
• Не допускайте попадания бензина или воды в
топливный бак. В результате
потребуется слив топлива из
бака и удаление его из
магистралей для исключения
засорения насоса высокого
давления и повреждения
двигателя.
• В зимнее время для ис
-ключения отказов, связанных
с застыванием топлива,
возможно добавление в
топливо керосина при падении
температуры ниже -10°C. Его
процентное содержание
никогда не должно превышать
20%.

17
Введение

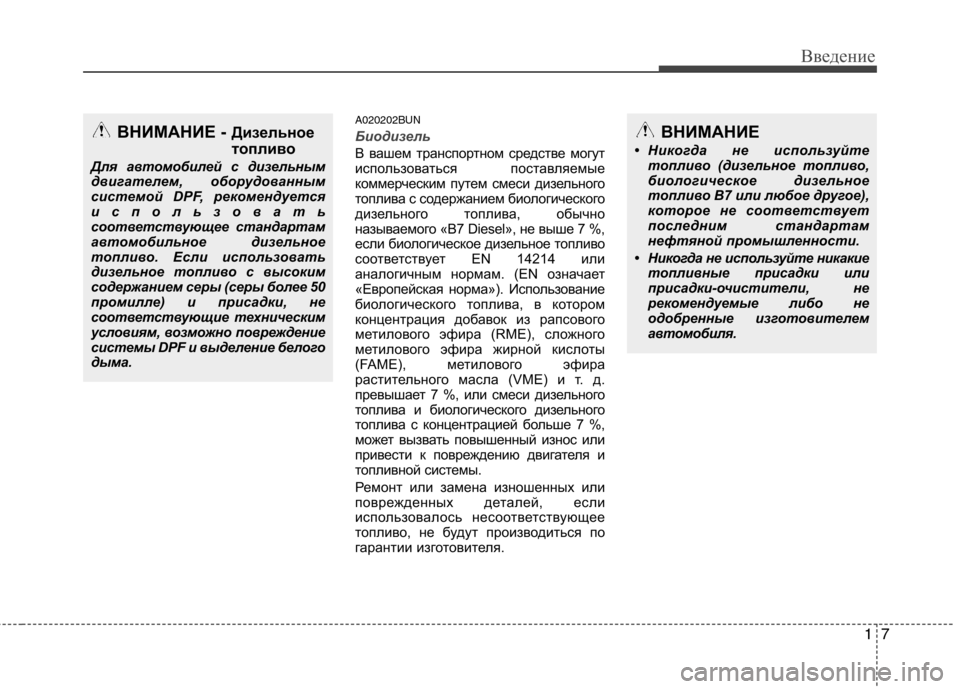

A020202BUN
Биодизель
В вашем транспортном средстве могут
использоваться поставляемые
коммерческим путем смеси дизельного
топлива с содержанием биологического
дизельного топлива, обычно
называемого «B7 Diesel», не выше 7 %,
если биологическое дизельное топливо
соответствует EN 14214 или
аналогичным нормам. (EN означает
«Европейская норма»). Использование
биологического топлива, в котором
концентрация добавок из рапсового
метилового эфира (RME), сложного
метилового эфира жирной кислоты
(FAME), метилового эфира
растительного масла (VME) и т. д.
превышает 7 %, или смеси дизельного
топлива и биологического дизельного
топлива с концентрацией больше 7 %,
может вызвать повышенный износ или
привести к повреждению двигателя и
топливной системы.
Ремонт или замена изношенных или
поврежденных деталей, если
использовалось несоответствующее
топливо, не будут производиться по
гарантии изготовителя.
ВНИМАНИЕ - Дизельное
топливо
Для автомобилей с дизельным
двигателем, оборудованным
системой DPF, рекомендуется
использовать
соответствующее стандартам
автомобильное дизельное
топливо. Если использовать
дизельное топливо с высоким
содержанием серы (серы более 50
промилле) и присадки, не
соответствующие техническим
условиям, возможно повреждение
системы DPF и выделение белого
дыма.ВНИМАНИЕ
• Никогда не используйте топливо (дизельное топливо,
биологическое дизельное
топливо B7 или любое другое),
которое не соответствует
последним стандартам
нефтяной промышленности.
• Никогда не используйте никакие топливные присадки или
присадки-очистители, не
рекомендуемые либо не
одобренные изготовителем
автомобиля.

Введение
8
1

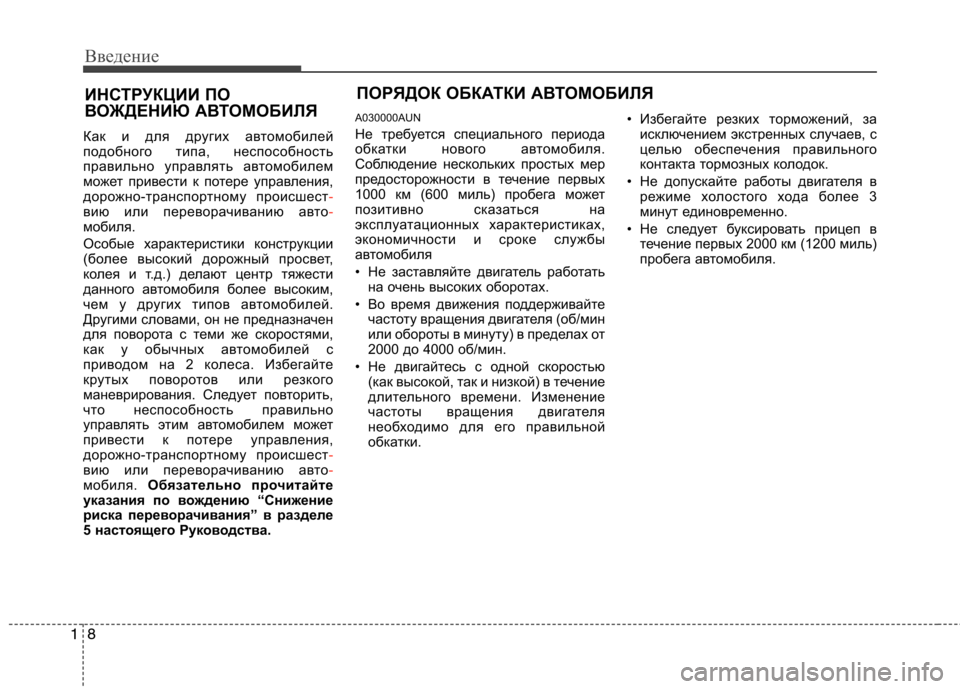

Как и для других автомобилей
подобного типа, неспособность
правильно управлять автомобилем
может привести к потере управления,
дорожно-транспортному происшест
-вию или переворачиванию авто-мобиля.
Особые характеристики конструкции
(более высокий дорожный просвет,
колея и т.д.) делают центр тяжести
данного автомобиля более высоким,
чем у других типов автомобилей.
Другими словами, он не предназначен
для поворота с теми же скоростями,
как у обычных автомобилей с
приводом на 2 колеса. Избегайте
крутых поворотов или резкого
маневрирования. Следует повторить,
что неспособность правильно
управлять этим автомобилем может
привести к потере управления,
дорожно-транспортному происшест
-вию или переворачиванию авто-мобиля. Обязательно прочитайте
указания по вождению “Снижение
риска переворачивания” в разделе
5 настоящего Руко водства. A030000AUN
Не требуется специального периода
обкатки нового автомобиля.
Соблюдение нескольких простых мер
предосторожности в течение первых
1000 км (600 миль) пробега может
позитивно сказаться на
эксплуатационных характеристиках,
экономичности и сроке службы
автомобиля
• Не заставляйте двигатель работать
на очень высоких оборотах.
• Во время движения поддерживайте частоту вращения двигателя (об/мин
или обороты в минуту) в пределах от
2000 до 4000 об/мин.
• Не двигайтесь с одной скоростью (как высокой, так и низкой) в течение
длительного времени. Изменение
частоты вращения двигателя
необходимо для его правильной
обкатки. • Избегайте резких торможений, за
исключением экстренных случаев, с
целью обеспечения правильного
контакта тормозных колодок.
• Не допускайте работы двигателя в режиме холостого хода более 3
минут единовременно.
• Не следует буксировать прицеп в течение первых 2000 км (1200 миль)
пробега автомобиля.
ПОРЯДОК ОБКАТКИ АВТОМОБИЛЯ
ИНСТРУКЦИИ ПО
ВОЖДЕНИЮ АВТОМОБИЛЯ

19
Введение

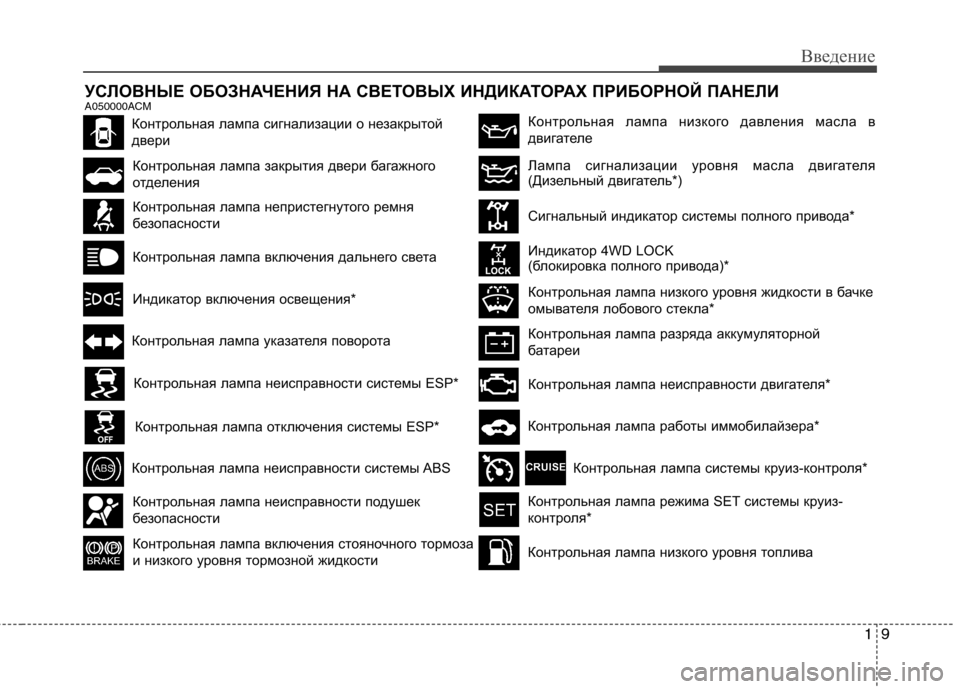

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА СВЕТОВЫХ ИНДИКАТОРАХ ПРИБОРНОЙ ПАНЕЛИ
A050000ACM
Контрольная лампа непристегнутого ремня
безопасности
Контрольная лампа закрытия двери багажного
отделения
Контрольная лампа включения дальнего света
Индикатор включения освещения*
Контрольная лампа указателя поворота
Контрольная лампа неисправности системы ABS
Контрольная лампа включения стояночного тормоза
и низкого уровня тормозной жидкостиСигнальный индикатор системы полного привода*
Индикатор 4WD LOCK
(блокировка полного привода)*
Контрольная лампа неисправности двигателя*
Контрольная лампа неисправности подушек
безопасности
Контрольная лампа режима SET системы круиз-
контроля*Контрольная лампа разряда аккумуляторной
батареи
Контрольная лампа низкого уровня жидкости в бачке
омывателя лобового стекла*
Контрольная лампа сигнализации о незакрытой
двери
Контрольная лампа системы круиз-контроля*
Контрольная лампа неисправности системы ESP*
Контрольная лампа отключения системы ESP*Контрольная лампа работы иммобилайзера*
Контрольная лампа низкого уровня топлива Лампа сигнализации уровня масла двигателя
(Дизельный двигатель*)
Контрольная лампа низкого давления масла в
двигателе

Сигнализатор низкого давления в шинах*
Позиционный сигнализатор низкого давления в
шинах*
* при наличии ❈ Более подробная информация приведена в пункте
“Приборная панель” в разделе 4.
Контрольная лампа отключения передней подушки
безопасности пассажира*
Индикатор расхода топлива (ECO)*
110
Введение

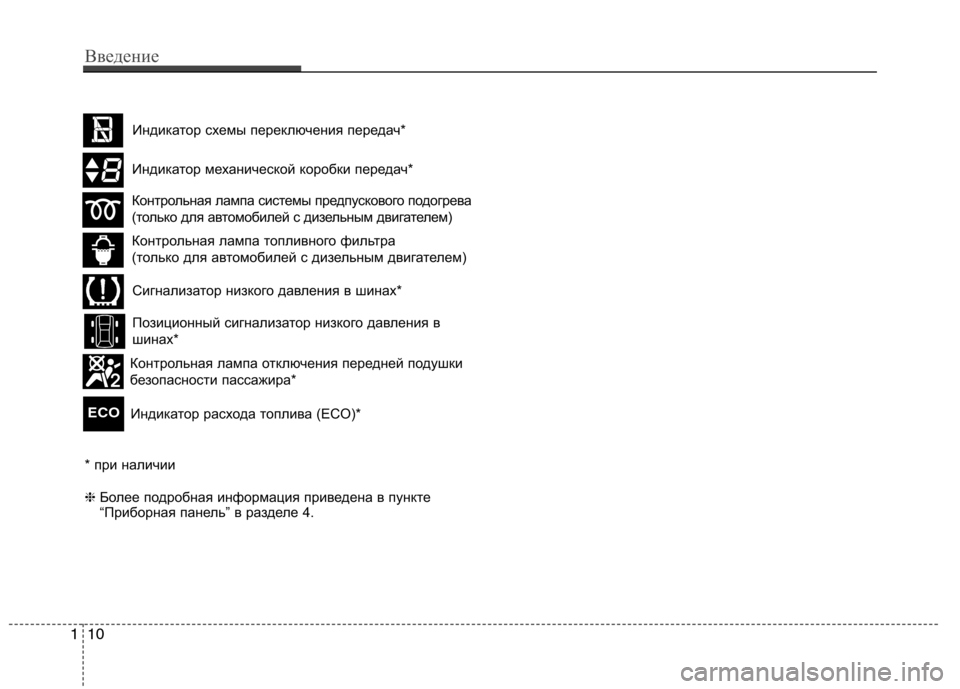

Контрольная лампа системы предпускового подогрева
(только для автомобилей с дизельным двигателем)
Контрольная лампа топливного фильтра
(только для автомобилей с дизельным двигателем)
ECO
Индикатор механической коробки передач*
Индикатор схемы переключения передач*

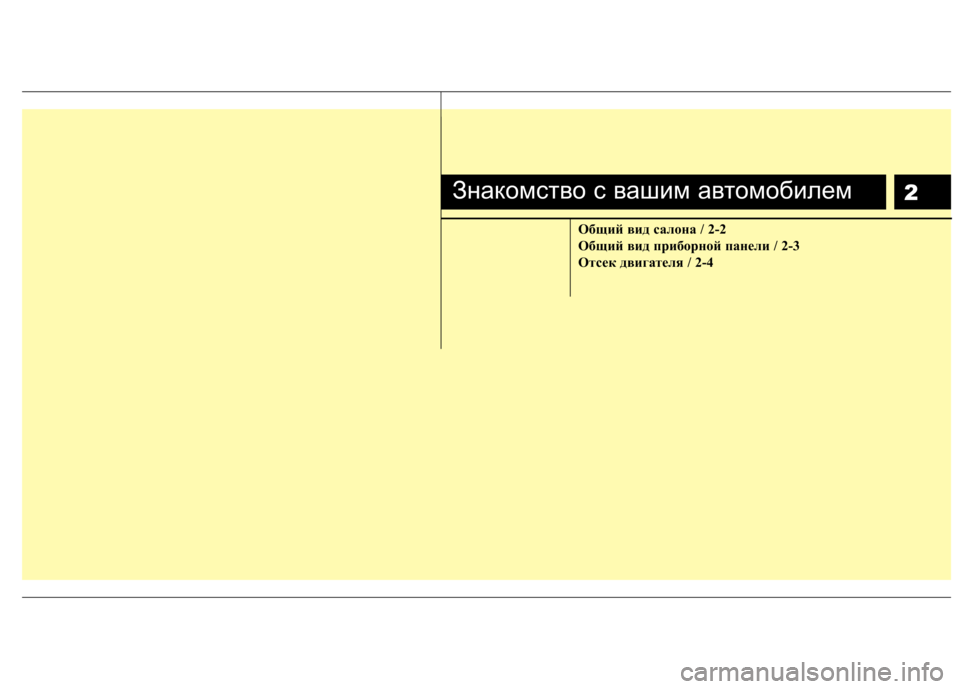

2
Общий вид салона / 2-2
Общий вид приборной панели / 2-3
Отсек двигателя / 2-4
Знакомство с вашим автомобилем

Знакомство с вашим автомобилем
2
2

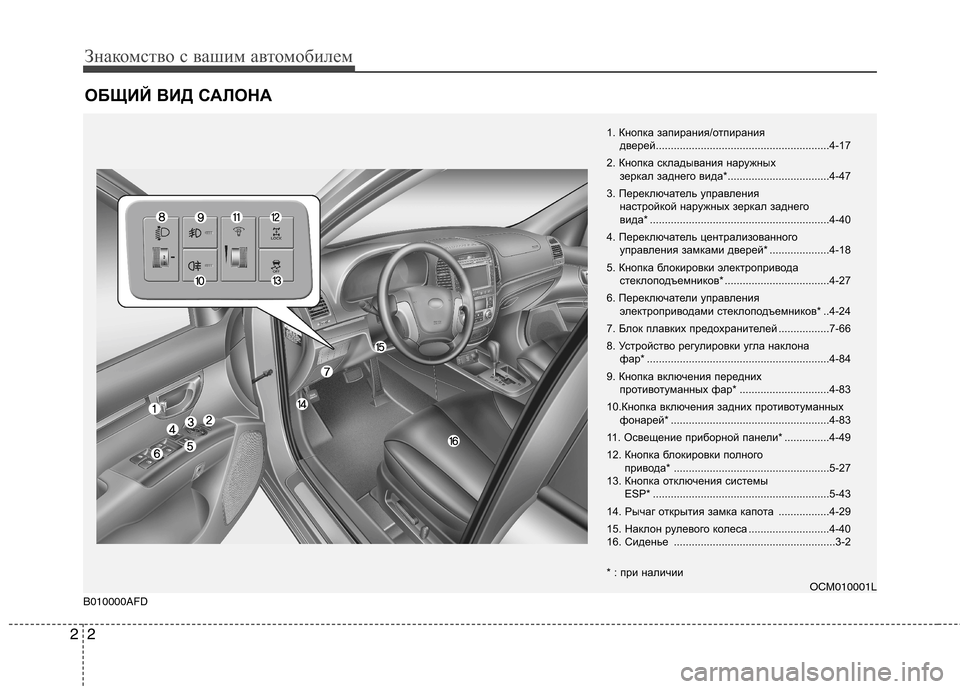

ОБЩИЙ ВИД САЛОНА
1. Кнопка запирания/отпирания
дверей............................................. .............4-17
2. Кнопка складывания наружных зеркал заднего вида*............................... ...4-47
3. Переключатель управления настройкой наружных зеркал заднего
вида* .............................................. ..............4-40
4. Переключатель централизованного управления замками дверей* ....................4-18
5. Кнопка блокировки электропривода стеклоподъемников* ................................... 4-27
6. Переключатели управления электроприводами стеклоподъемников* ..4-24
7. Блок плавких предохранителей .................7-66
8. Устройство регулировки угла наклона фар* ............................................... ..............4-84
9. Кнопка включения передних противотуманных фар* ..............................4-83
10.Кнопка включения задних противотуманных фонарей* ........................................... ..........4-83
11. Освещение приборной панели* ...............4-49
12. Кнопка блокировки полного привода* ........................................... .........5-27
13. Кнопка отключения системы ESP* .................................................. .........5-43
14. Рычаг открытия замка капота .................4-29
15. Наклон рулевого колеса .......................... .4-40
16. Сиденье ......................................... .............3-2
* : при наличии OCM010001L
B010000AFD

23
Знакомство с вашим автомобилем
ОБЩИЙ ВИД ПРИБОРНОЙ ПАНЕЛИ
1. Передняя подушка безопасности водителя* .......................................... .................3-51
2. Управление осветительными приборами / указателями поворота ................................ .....4-79
3. Приборная панель ................................ ...........4-48
4. Управления стеклоочистителями / омывателями ....................................... ............4-86
5. Органы управления системой круи зконтроля*...................................... ...........5-49
6. Замок зажигания ................................... ..............5-4
7. Рулевое колесо................................... ..............4-39
8. Часы с цифровой индикацией* ....................4-12 7
9. Органы управления аудиосистемой* ....................................... .......4-135
10. Кнопка включения системы аварийной сигнализации .............................. 4-79
11. Система управления микроклиматом* .......4-95
12. Обогрев сидений* ................................ ..........3-10
13. Рычаг переключения передач ................5-15,18
14. Прикуриватель .................................. ............4-123
15. Электрическая розетка.............................. ..4-126
16. Держатель смарт-ключа* или пепельница*......................................... .5-14/4-124
17. Передняя подушка безопасности пассажира* .............................3-51
18. Органы управления вентиляционными отверстиями ........................................... .........4-98
19. Перчаточный ящик ................................. ......4-121
20. Педаль стояночного тормоза*......................5 -37
21. Тормозная педаль ............................... ...........5-36
22. Педаль газа ..................................... ..................5-6
* : при наличии OCM010002L
B020000AFD
