Hyundai Santa Fe 2011 Инструкция по эксплуатации (in Russian)

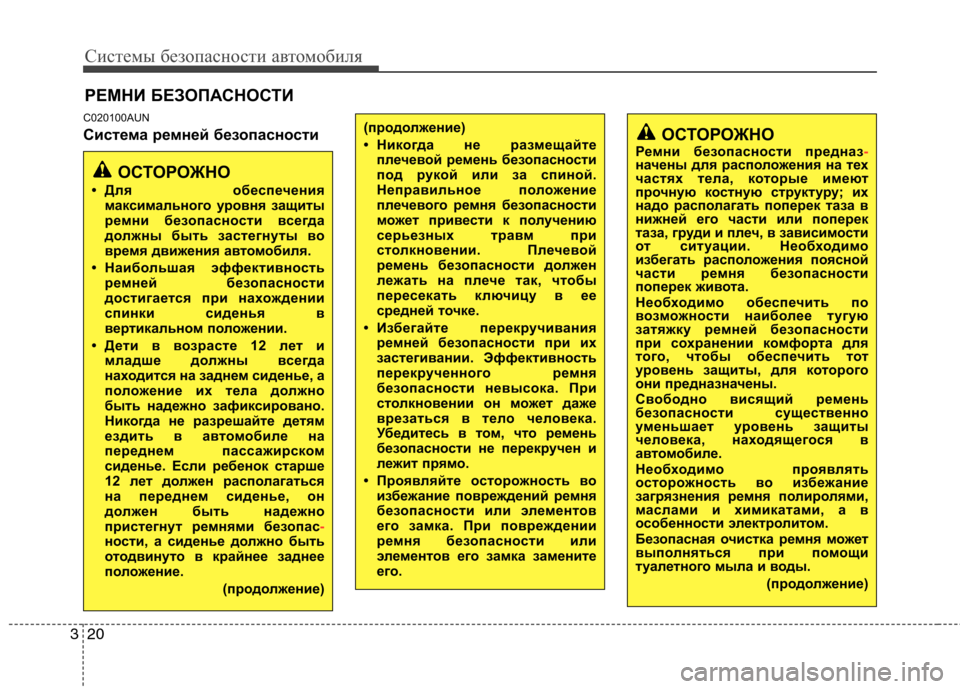

Системы безопасности автомобиля
20
3
C020100AUN
Система ремней безопасности РЕМНИ БЕЗОПАСНОСТИ(продолжение)
• Никогда не размещайте
плечевой ремень безопасности
под рукой или за спиной.
Неправильное по ложение
плечевого ремня безопасности
может привести к получению
серьезных травм при
столкновении. Плечевой
ремень безопасности должен
лежать на плече так, чтобы
пересекать ключицу в ее
средней точке.
• Избегайте перекручивания ремней безопасности при их
застегивании. Эффективность
перекрученного ремня
безопасности невысока. При
столкновении он может даже
врезаться в тело человека.
Убедитесь в том, что ремень
безопасности не перекручен и
лежит прямо.
• Проявляйте осторожность во избежание повреждений ремня
безопасности или элементов
его замка. При повреждении
ремня безопасности или
элементов его замка замените
его.
ОСТОРОЖНО
• Для обеспечения максимального уровня защиты
ремни безопасности всегда
должны быть застегнуты во
время движения а втомобиля.
• Наибольшая эффективность ремней безопасности
достигается при нахождении
спинки сиденья в
вертикальном по ложении.
• Дети в возрасте 12 лет и младше должны всегда
находится на заднем сиденье, а
положение их тела должно
быть надежно зафиксировано.
Никогда не разрешайте детям
ездить в а втомобиле на
переднем пассажирском
сиденье. Если ребенок старше
12 лет должен располагаться
на переднем сиденье, он
должен быть надежно
пристегнут ремнями безопас
-ности, а сиденье должно быть
отодвинуто в крайнее заднее
положение.
(продолжение)
ОСТОРОЖНО
Ремни безопасности предназ
-начены для расположения на тех
частях тела, которые имеют
прочную костную структуру; их
надо располагать поперек таза в
нижней его части или поперек
таза, груди и плеч, в зависимости
от ситуации. Необходимо
избегать расположения поясной
части ремня безопасности
поперек живота.
Необходимо обеспечить по
возможности наиболее тугую
затяжку ремней безопасности
при сохранении комфорта для
того, чтобы обеспечить тот
уровень защиты, для которого
они предназначены.
Свободно висящий ремень
безопасности существенно
уменьшает уровень защиты
человека, находящегося в
автом обиле.
Необходимо проявлять
осторожность во избежание
загрязнения ремня полиролями,
маслами и химикатами, а в
особенности электролитом.
Безопасная очистка ремня может
выполняться при помощи
туалетного мыла и воды.
(продолжение)

321

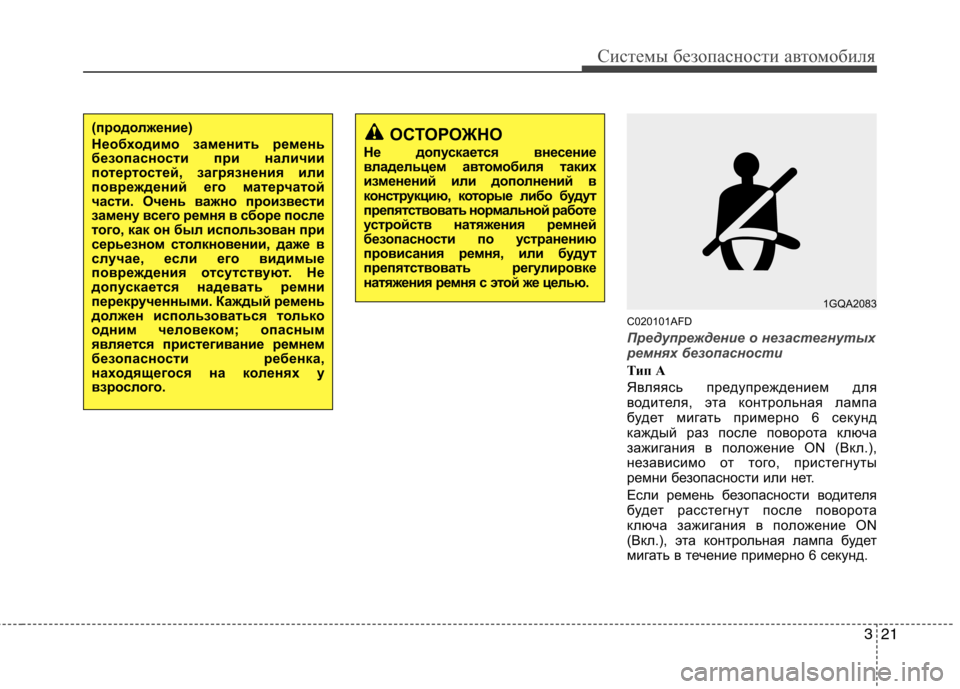

Системы безопасности автомобиля
C020101AFD
Предупреждение о незастегнутых
ремнях безопасности
Тип А
Являясь предупреждением для
водителя, эта контрольная лампа
будет мигать примерно 6 секунд
каждый раз после поворота ключа
зажигания в положение ON (Вкл.),
независимо от того, пристегнуты
ремни безопасности или нет.
Если ремень безопасности водителя
будет расстегнут после поворота
ключа зажигания в положение ON
(Вкл.), эта контрольная лампа будет
мигать в течение примерно 6 секунд.
1GQA2083
(продолжение)
Необходимо заменить ремень
безопасности при наличии
потертостей, загрязнения или
повреждений его матерчатой
части. Очень важно произвести
замену всего ремня в сборе после
того, как он был использован при
серьезном столкновении, даже в
случае, если его видимые
повреждения отсутствуют. Не
допускается надевать ремни
перекрученными. Каждый ремень
должен использоваться только
одним человеком; опасным
является пристегивание ремнем
безопасности ребенка,
находящегося на коленях у
взрослого.ОСТОРОЖНО
Не допускается внесение
владельцем а втомобиля таких
изменений или дополнений в
конструкцию, которые либо будут
препятствовать нормальной работе
устройств натяжения ремней
безопасности по устранению
провисания ремня, или будут
препятствовать регулировке
натяжения ремня с этой же целью.

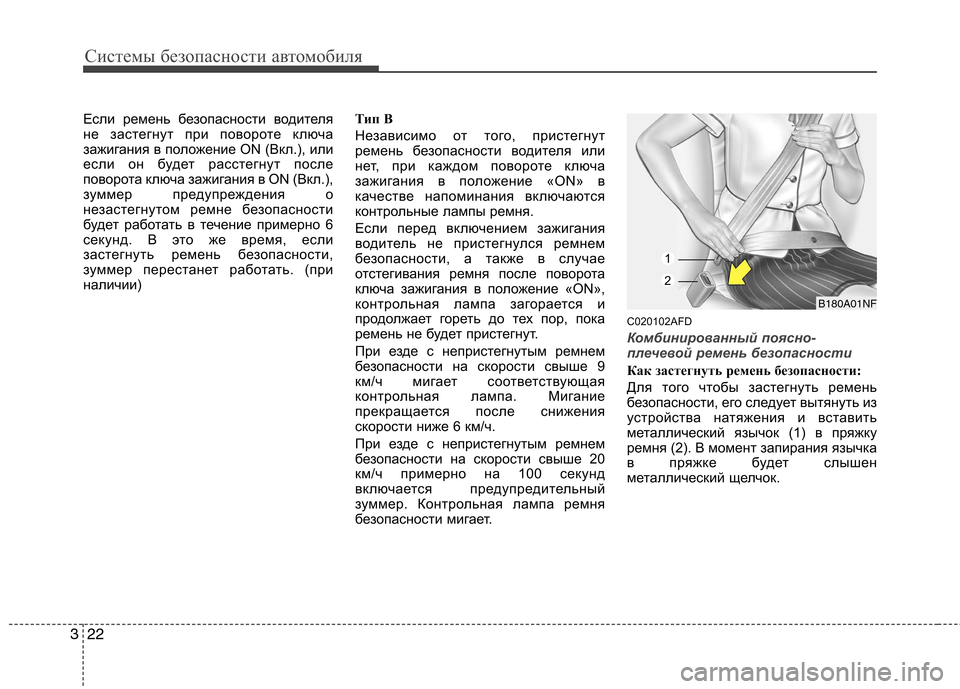

Системы безопасности автомобиля
22
3
Если ремень безопасности водителя
не застегнут при повороте ключа
зажигания в положение ON (Вкл.), или
если он будет расстегнут после
поворота ключа зажигания в ON (Вкл.),
зуммер предупреждения о
незастегнутом ремне безопасности
будет работать в течение примерно 6
секунд. В это же время, если
застегнуть ремень безопасности,
зуммер перестанет работать. (при
наличии) Тип В
Независимо от того, пристегнут
ремень безопасности водителя или
нет, при каждом повороте ключа
зажигания в положение «ON» в
качестве напоминания включаются
контрольные лампы ремня.
Если перед включением зажигания
водитель не пристегнулся ремнем
безопасности, а также в случае
отстегивания ремня после поворота
ключа зажигания в положение «ON»,
контрольная лампа загорается и
продолжает гореть до тех пор, пока
ремень не будет пристегнут.
При езде с непристегнутым ремнем
безопасности на скорости свыше 9
км/ч мигает соответствующая
контрольная лампа. Мигание
прекращается после снижения
скорости ниже 6 км/ч.
При езде с непристегнутым ремнем
безопасности на скорости свыше 20
км/ч примерно на 100 секунд
включается предупредительный
зуммер. Контрольная лампа ремня
безопасности мигает.C020102AFD
Комбинированный поясно-
плечевой ремень безопасности
Как застегнуть ремень безопасности:
Для того чтобы застегнуть ремень
безопасности, его следует вытянуть из
устройства натяжения и вставить
металлический язычок (1) в пряжку
ремня (2). В момент запирания язычка
в пряжке будет слышен
металлический щелчок.
B180A01NF
1
2

323

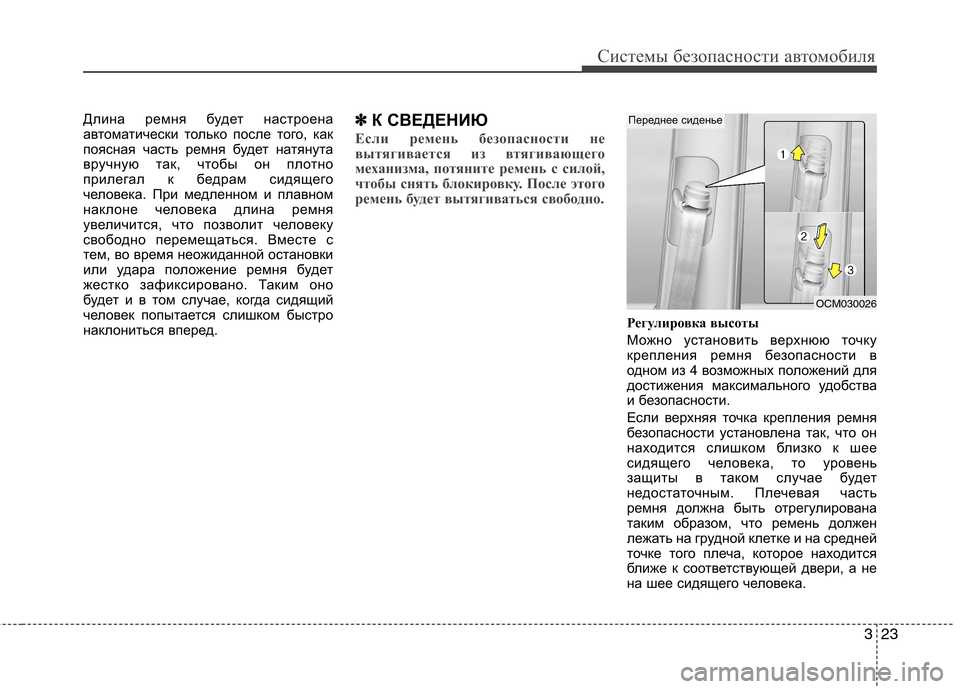

Системы безопасности автомобиля
Длина ремня будет настроена
автоматически только после того, как
поясная часть ремня будет натянута
вручную так, чтобы он плотно
прилегал к бедрам сидящего
человека. При медленном и плавном
наклоне человека длина ремня
увеличится, что позволит человеку
свободно перемещаться. Вместе с
тем, во время неожиданной остановки
или удара положение ремня будет
жестко зафиксировано. Таким оно
будет и в том случае, когда сидящий
человек попытается слишком быстро
наклониться вперед.✽✽

К СВЕДЕНИЮ
Если ремень безопасности не
вытягивается из втягивающего
механизма, потяните ремень с силой,
чтобы снять блокировку. После этого
ремень будет вытягиваться свободно.
Регулировка высоты
Можно установить верхнюю точку
крепления ремня безопасности в
одном из 4 возможных положений для
достижения максимального удобства
и безопасности.
Если верхняя точка крепления ремня
безопасности установлена так, что он
находится слишком близко к шее
сидящего человека, то уровень
защиты в таком случае будет
недостаточным. Плечевая часть
ремня должна быть отрегулирована
таким образом, что ремень должен
лежать на грудной клетке и на средней
точке того плеча, которое находится
ближе к соответствующей двери, а не
на шее сидящего человека.
OCM030026
Переднее сиденье

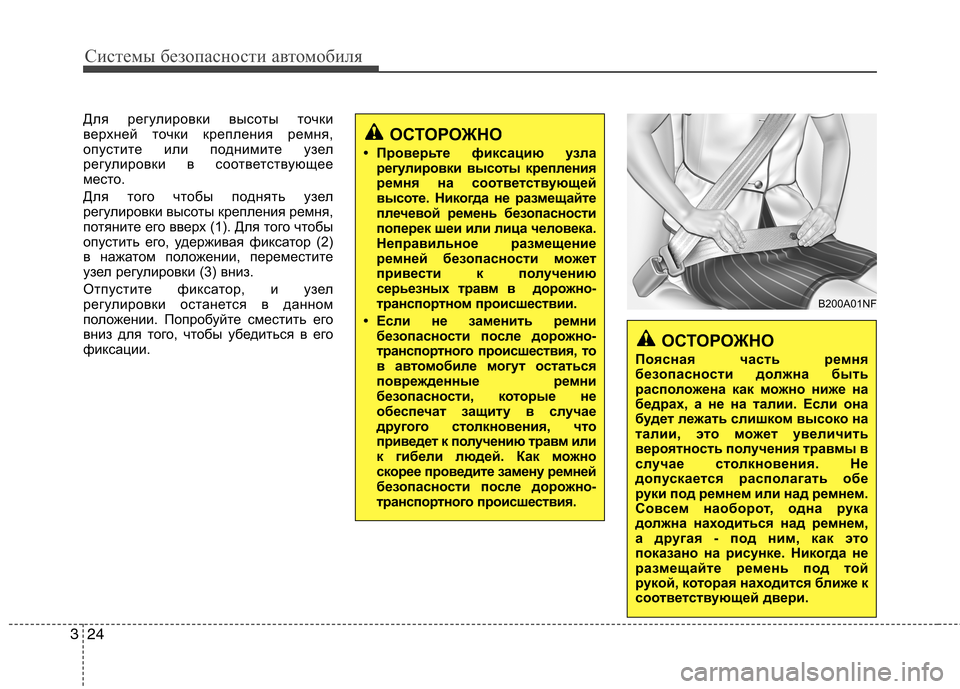

Системы безопасности автомобиля
24
3
Для регулировки высоты точки
верхней точки крепления ремня,
опустите или поднимите узел
регулировки в соответствующее
место.
Для того чтобы поднять узел
регулировки высоты крепления ремня,
потяните его вверх (1). Для того чтобы
опустить его, удерживая фиксатор (2)
в нажатом положении, переместите
узел регулировки (3) вниз.
Отпустите фиксатор, и узел
регулировки останется в данном
положении. Попробуйте сместить его
вниз для того, чтобы убедиться в его
фиксации.
ОСТОРОЖНО
• Проверьте фиксацию узла регулировки высоты крепления
ремня на соот ветствующей
высоте. Никогда не размещайте
плечевой ремень безопасности
поперек шеи или лица человека.
Неправильное размещение
ремней безопасности может
привести к получению
серьезных травм в дорожно-
транспортном происшествии.
• Если не заменить ремни безопасности после дорожно-
транспортного происшествия, то
в автом обиле могут остаться
поврежденные ремни
безопасности, которые не
обеспечат защиту в случае
другого столкновения, что
приведет к получению травм или
к гибели людей. Как можно
скорее проведите замену ремней
безопасности после дорожно-
транспортного происшествия.
ОСТОРОЖНО
Поясная часть ремня
безопасности должна быть
распо ложена как можно ниже на
бедрах, а не на талии. Если она
будет лежать слишком высоко на
талии, это может увеличить
вероятность получения травмы в
случае столкновения. Не
допускается располагать обе
руки под ремнем или над ремнем.
Совсем наоборот, одна рука
должна находиться над ремнем,
а другая - под ним, как это
показано на рисунке. Никогда не
размещайте ремень под той
рукой, которая находится ближе к
соответствующей двери.
B200A01NF

325
Системы безопасности автомобиля

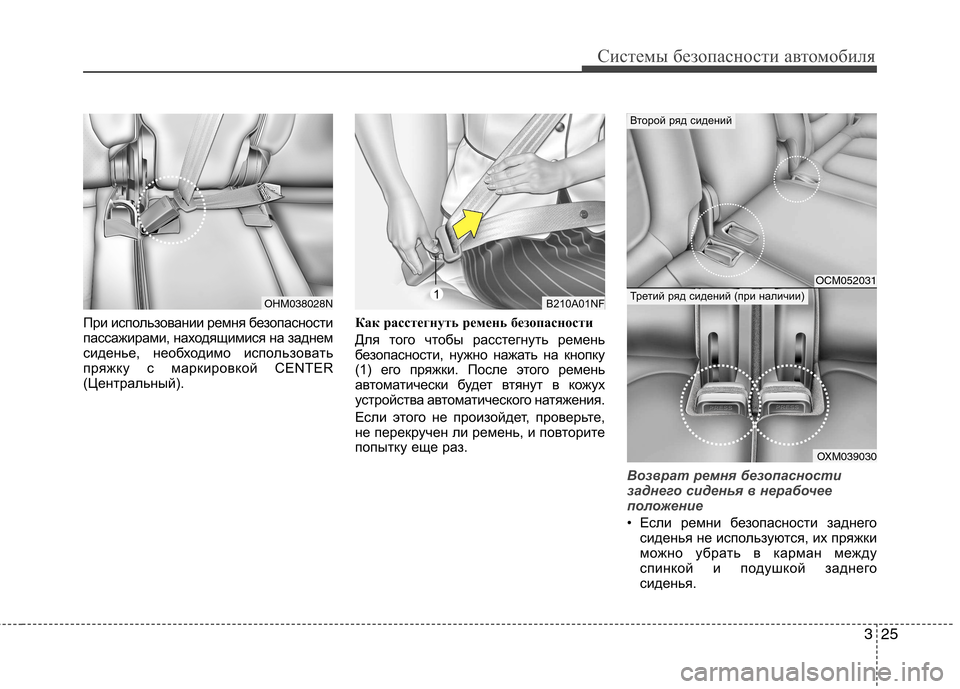

При использовании ремня безопасности
пассажирами, находящимися на заднем
сиденье, необходимо использовать
пряжку с маркировкой CENTER
(Центральный).Как расстегнуть ремень безопасности
Для того чтобы расстегнуть ремень
безопасности, нужно нажать на кнопку
(1) его пряжки. После этого ремень
автоматически будет втянут в кожух
устройства автоматического натяжения.
Если этого не произойдет, проверьте,
не перекручен ли ремень, и повторите
попытку еще раз.
Возврат ремня безопасности
заднего сиденья в нерабочее
положение
• Если ремни безопасности заднего
сиденья не используются, их пряжки
можно убрать в карман между
спинкой и подушкой заднего
сиденья.
B210A01NF1OCM052031
OXM039030
Второй ряд сидений
Третий ряд сидений (при наличии)OHM038028N

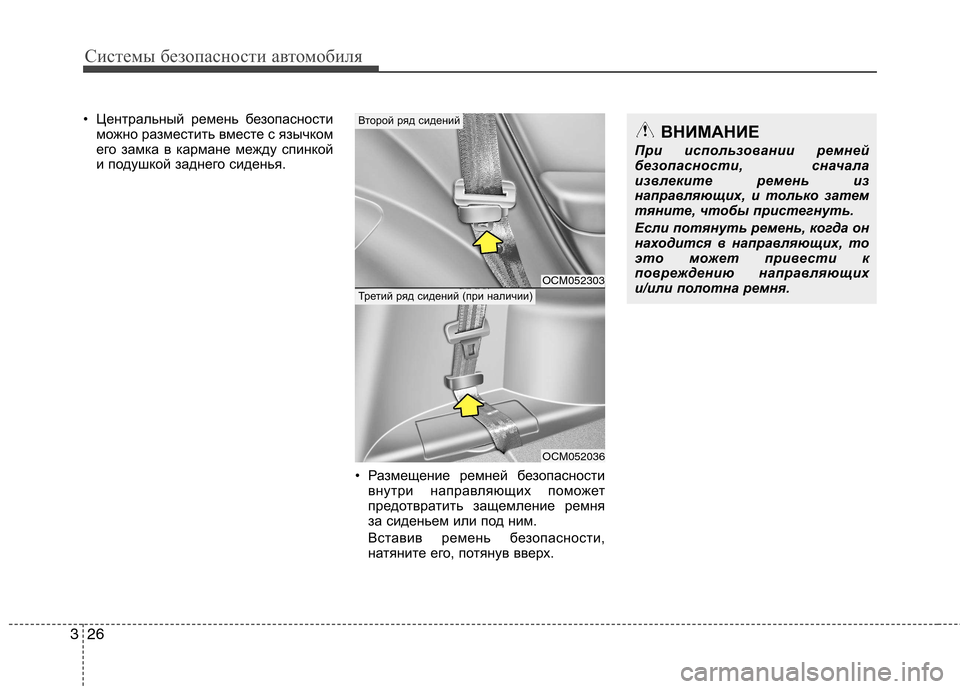

Системы безопасности автомобиля
26
3
• Центральный ремень безопасности
можно разместить вместе с язычком
его замка в кармане между спинкой
и подушкой заднего сиденья.
• Размещение ремней безопасностивнутри направляющих поможет
предотвратить защемление ремня
за сиденьем или под ним.
Вставив ремень безопасности,
натяните его, потянув вверх.
OCM052303
OCM052036
Второй ряд сидений
Третий ряд сидений (при наличии)
ВНИМАНИЕ
При использовании ремней
безопасности, сначала
извлеките ремень из
направляющих, и только затем
тяните, чтобы пристегнуть.
Если потянуть ремень, когда он
находится в направляющих, то
это может привести к
повреждению направляющих
и/или полотна ремня.

327

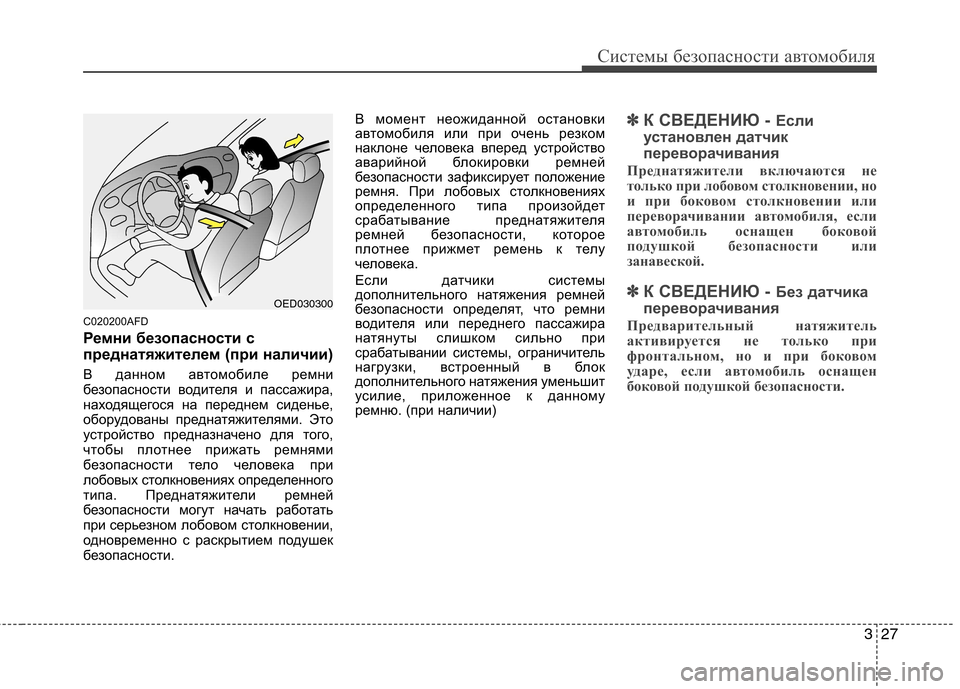

Системы безопасности автомобиля
C020200AFD
Ремни безопасности с
преднатяжителем (при наличии)
В данном автомобиле ремни
безопасности водителя и пассажира,
находящегося на переднем сиденье,
оборудованы преднатяжителями. Это
устройство предназначено для того,
чтобы плотнее прижать ремнями
безопасности тело человека при
лобовых столкновениях определенного
типа. Преднатяжители ремней
безопасности могут начать работать
при серьезном лобовом столкновении,
одновременно с раскрытием подушек
безопасности. В момент неожиданной остановки
автомобиля или при очень резком
наклоне человека вперед устройство
аварийной блокировки ремней
безопасности зафиксирует положение
ремня. При лобовых столкновениях
определенного типа произойдет
срабатывание преднатяжителя
ремней безопасности, которое
плотнее прижмет ремень к телу
человека.
Если датчики системы
дополнительного натяжения ремней
безопасности определят, что ремни
водителя или переднего пассажира
натянуты слишком сильно при
срабатывании системы, ограничитель
нагрузки, встроенный в блок
дополнительного натяжения уменьшит
усилие, приложенное к данному
ремню. (при наличии)
✽✽
К СВЕДЕНИЮ - Если
установлен датчик
переворачивания
Преднатяжители включаются не
только при лобовом столкновении, но
и при боковом столкновении или
переворачивании автомобиля, если
автомобиль оснащен боковой
подушкой безопасности или
занавеской.
✽
✽ К СВЕДЕНИЮ - Без датчика
переворачивания
Предварительный натяжитель
активируется не только при
фронтальном, но и при боковом
ударе, если автомобиль оснащен
боковой подушкой безопасности.OED030300

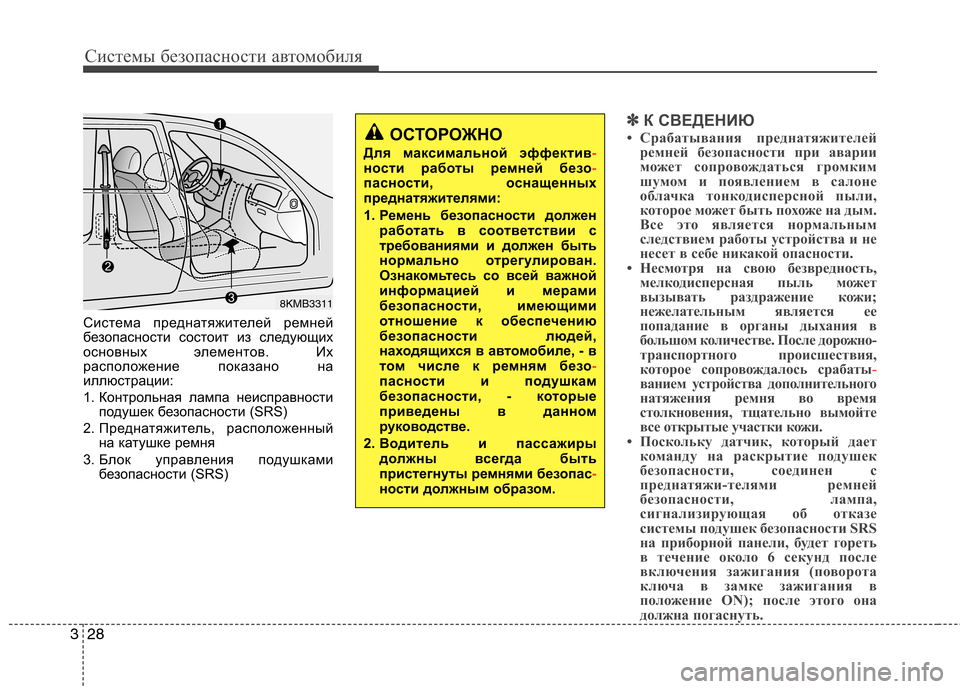

Системы безопасности автомобиля
28
3
Система преднатяжителей ремней
безопасности состоит из следующих
основных элементов. Их
расположение показано на
иллюстрации:
1. Контрольная лампа неисправности
подушек безопасности (SRS)
2. Преднатяжитель, расположенный на катушке ремня
3. Блок управления подушками безопасности (SRS)
✽✽ К СВЕДЕНИЮ
• Срабатывания преднатяжителей ремней безопасности при аварии
может сопровождаться громким
шумом и появлением в салоне
облачка тонкодисперсной пыли,
которое может быть похоже на дым.
Все это является нормальным
следствием работы устройства и не
несет в себе никакой опасности.
• Несмотря на свою безвредность,
мелкодисперсная пыль может
вызывать раздражение кожи;
нежелательным является ее
попадание в органы дыхания в
большом количестве. После дорожно-
транспортного происшествия,
которое сопровождалось срабаты
-ванием устройства дополнительного
натяжения ремня во время
столкновения, тщательно вымойте
все открытые участки кожи.
• Поскольку датчик, который дает команду на раскрытие подушек
безопасности, соединен с
преднатяжи-телями ремней
безопасности, лампа,
сигнализирующая об отказе
системы подушек безопасности SRS
на приборной панели, будет гореть
в течение около 6 секунд после
включения зажигания (поворота
ключа в замке зажигания в
положение ON); после этого она
должна погаснуть.
ОСТОРОЖНО
Для максимальной эффектив
-ности работы ремней безо-пасности, оснащенных
преднатяжителями:
1. Ремень безопасности должен работать в соответствии с
требованиями и должен быть
нормально отрегулирован.
Ознакомьтесь со всей важной
информацией и мерами
безопасности, имеющими
отношение к обеспечению
безопасности людей,
находящихся в а втомобиле, - в
том числе к ремням безо
-пасности и подушкам
безопасности, - которые
приведены в данном
руководстве.
2. Водитель и пассажиры должны всегда быть
пристегнуты ремнями безопас
-ности должным образом.
8KMB3311

329

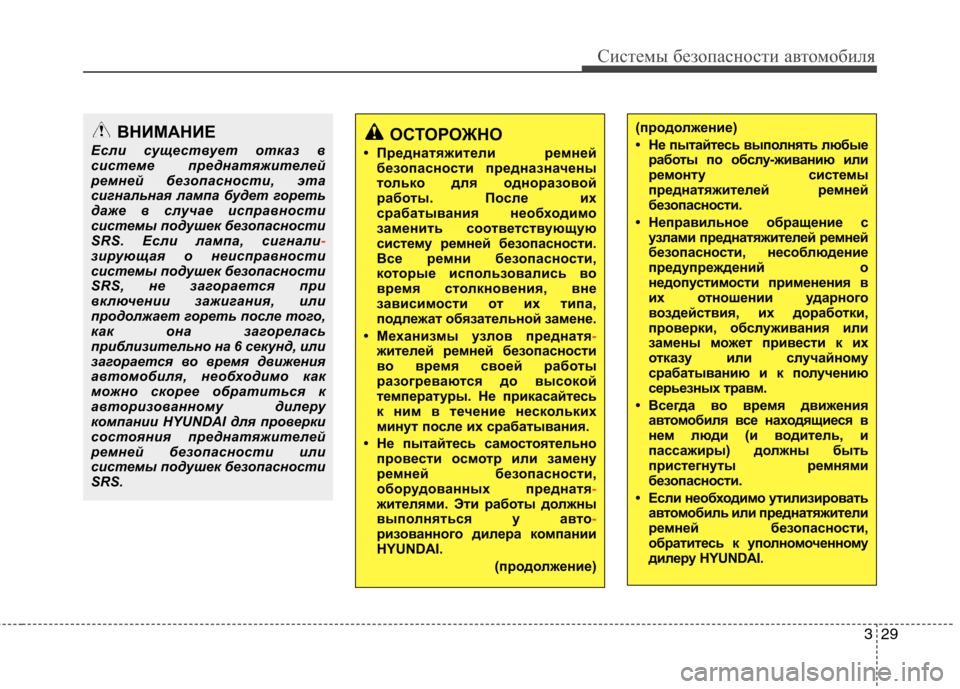

Системы безопасности автомобиля
ВНИМАНИЕ
Если существует отказ в
системе преднатяжителей
ремней безопасности, эта
сигнальная лампа будет гореть
даже в случае исправности
системы подушек безопасности
SRS. Если лампа, сигнали
-зирующая о неисправности
системы подушек безопасности
SRS, не загорается при
включении зажигания, или
продолжает гореть после того,
как она загорелась
приблизительно на 6 секунд, или
загорается во время движения
автомобиля, необходимо как
можно скорее обратиться к
авторизованному дилеру
компании HYUNDAI для проверки
состояния преднатяжителей
ремней безопасности или
системы подушек безопасности
SRS.
ОСТОРОЖНО
• Преднатяжители ремней безопасности предназначены
только для одноразовой
работы. После их
срабатывания необходимо
заменить соот ветствующую
систему ремней безопасности.
Все ремни безопасности,
которые использовались во
время столкновения, вне
зависимости от их типа,
подлежат обязательной замене.
• Механизмы узлов преднатя
-жителей ремней безопасности
во время своей работы
разогреваются до высокой
температуры. Не прикасайтесь
к ним в течение нескольких
минут после их срабатывания.
• Не пытайтесь самостоятельно провести осмотр или замену
ремней безопасности,
оборудованных преднатя
-жителями. Эти работы должны
выполняться у авто-ризованного дилера компании
HYUNDAI.
(продолжение)
(продолжение)
• Не пытайтесь выполнять любыеработы по обслу-живанию или
ремонту системы
преднатяжителей ремней
безопасности.
• Неправильное обращение с узлами преднатяжителей ремней
безопасности, несоблюдение
предупреждений о
недопустимости применения в
их отношении ударного
воздействия, их доработки,
проверки, обслуживания или
замены может привести к их
отказу или случайному
срабатыванию и к получению
серьезных травм.
• Всегда во время движения автом обиля все находящиеся в
нем люди (и водитель, и
пассажиры) должны быть
пристегнуты ремнями
безопасности.
• Если необходимо утилизировать автом обиль или преднатяжители
ремней безопасности,
обратитесь к уполномоченному
дилеру HYUNDAI.
