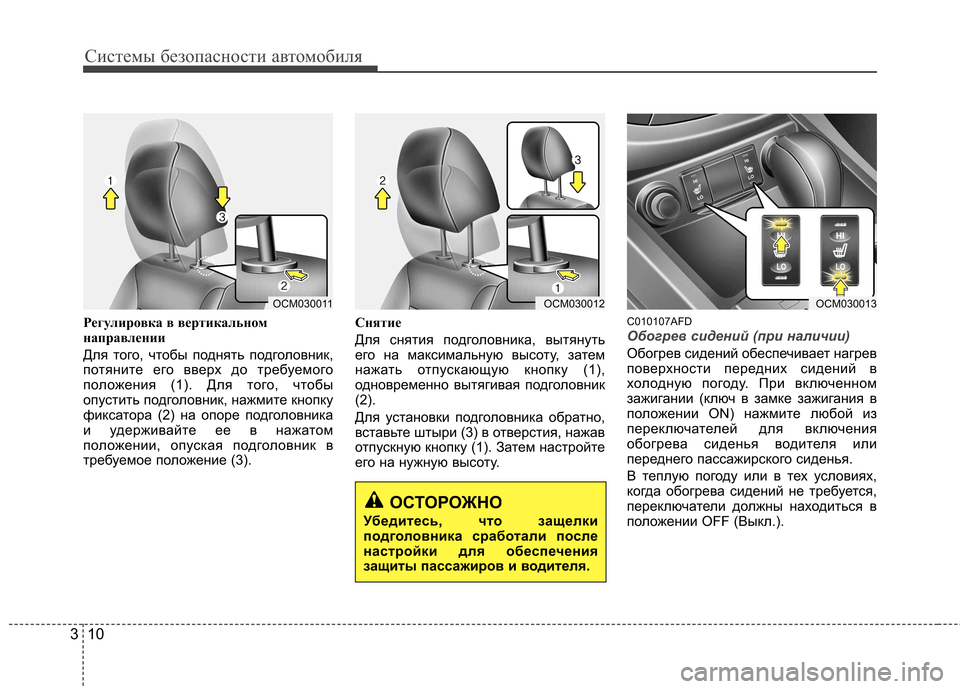

Системы безопасности автомобиля
10
3
Регулировка в вертикальном
направлении
Для того, чтобы поднять подголовник,
потяните его вверх до требуемого
положения (1). Для того, чтобы
опустить подголовник, нажмите кнопку
фиксатора (2) на опоре подголовника
и удерживайте ее в нажатом
положении, опуская подголовник в
требуемое положение (3). Снятие
Для снятия подголовника, вытянуть
его на максимальную высоту, затем
нажать отпускающую кнопку (1),
одновременно вытягивая подголовник
(2).
Для установки подголовника обратно,
вставьте штыри (3) в отверстия, нажав
отпускную кнопку (1). Затем настройте
его на нужную высоту.C010107AFDОбогрев сидений (при наличии)
Обогрев сидений обеспечивает нагрев
поверхности передних сидений в
холодную погоду. При включенном
зажигании (ключ в замке зажигания в
положении ON) нажмите любой из
переключателей для включения
обогрева сиденья водителя или
переднего пассажирского сиденья.
В теплую погоду или в тех условиях,
когда обогрева сидений не требуется,
переключатели должны находиться в
положении OFF (Выкл.).
ОСТОРОЖНО
Убедитесь, что защелки
подголовника сработали после
настройки для обеспечения
защиты пассажиров и водителя.
OCM030012OCM030013OCM030011

311

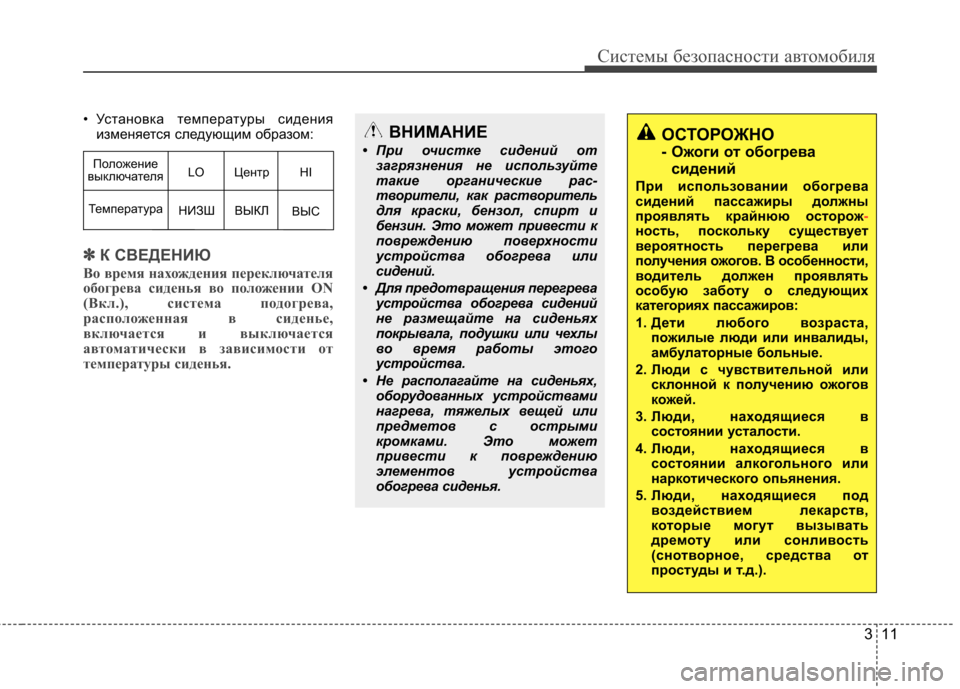

Системы безопасности автомобиля
• Установка температуры сиденияизменяется следующим образом:
✽✽ К СВЕДЕНИЮ
Во время нахождения переключателя
обогрева сиденья во положении ON
(Вкл.), система подогрева,
расположенная в сиденье,
включается и выключается
автоматически в зависимости от
температуры сиденья.
Положение
выключателя
Температура LO
НИЗШ Центр
ВЫКЛ HI
ВЫС
ОСТОРОЖНО
- Ожоги от обогрева сидений
При использовании обогрева
сидений пассажиры должны
проявлять крайнюю осторож
-ность, поскольку существует
вероятность перегрева или
получения ожогов. В особенности,
водитель должен проявлять
особую заботу о следующих
категориях пассажиров:
1. Дети любого возраста,
пожилые люди или инвалиды,
амбулаторные больные.
2. Люди с чувствительной или склонной к получению ожогов
кожей.
3. Люди, находящиеся в
состоянии усталости.
4. Люди, находящиеся в
состоянии алкогольного или
наркотического опьянения.
5. Люди, находящиеся под воздействием лекарств,
которые могут вызывать
дремоту или сонливость
(снотворное, средства от
простуды и т.д.).
ВНИМАНИЕ
• При очистке сидений от загрязнения не используйте
такие органические рас-
творители, как растворитель
для краски, бензол, спирт и
бензин. Это может привести к
повреждению поверхности
устройства обогрева или
сидений.
• Для предотвращения перегрева устройства обогрева сидений
не размещайте на сиденьях
покрывала, подушки или чехлы
во время работы этого
устройства.
• Не располагайте на сиденьях, оборудованных устройствами
нагрева, тяжелых вещей или
предметов с острыми
кромками. Это может
привести к повреждению
элементов устройства
обогрева сиденья.

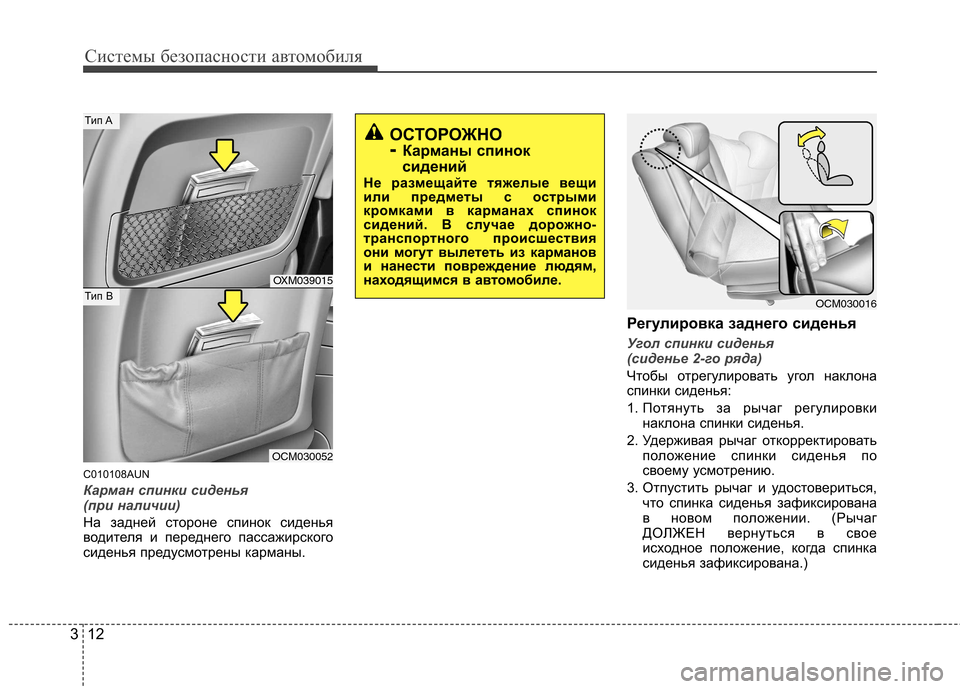

Системы безопасности автомобиля
12
3
C010108AUN
Карман спинки сиденья
(при наличии)
На задней стороне спинок сиденья
водителя и переднего пассажирского
сиденья предусмотрены карманы. Регулировка заднего сиденья
Угол спинки сиденья
(сиденье 2-го ряда)
Чтобы отрегулировать угол наклона
спинки сиденья:
1. Потянуть за рычаг регулировки
наклона спинки сиденья.
2. Удерживая рычаг откорректировать положение спинки сиденья по
своему усмотрению.
3. Отпустить рычаг и удостовериться, что спинка сиденья зафиксирована
в новом положении. (Рычаг
ДОЛЖЕН вернуться в свое
исходное положение, когда спинка
сиденья зафиксирована.)
ОСТОРОЖНО
- Карманы спинок
сидений
Не размещайте тяжелые вещи
или предметы с острыми
кромками в карманах спинок
сидений. В случае дорожно-
транспортного происшествия
они могут вылететь из карманов
и нанести повреждение людям,
находящимся в а втомобиле.
OXM039015
OCM030052
Тип A
Тип BOCM030016

313

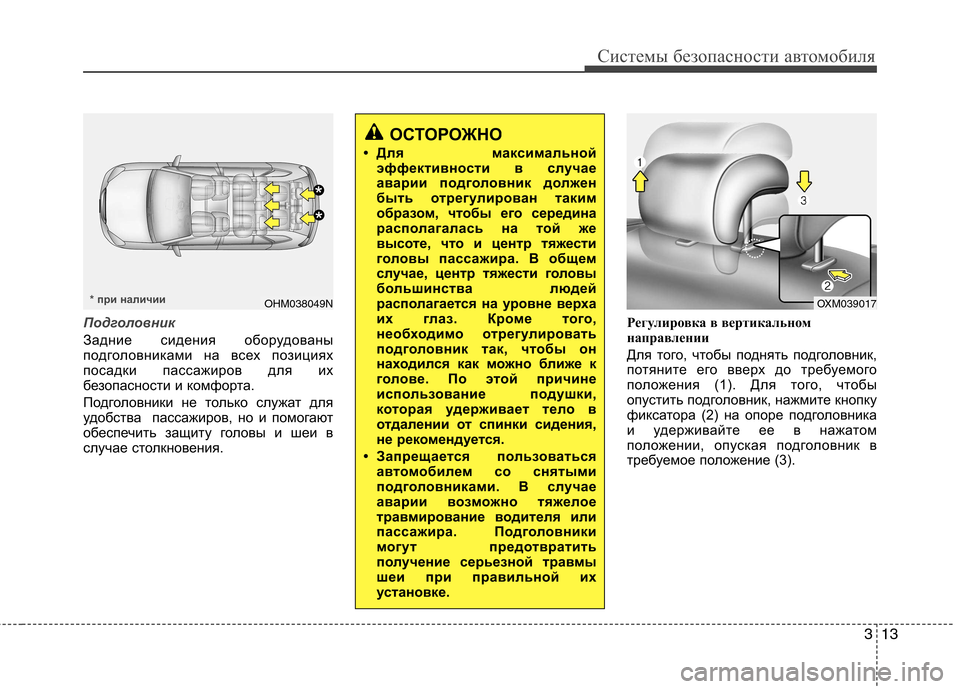

Системы безопасности автомобиля
Подголовник
Задние сидения оборудованы
подголовниками на всех позициях
посадки пассажиров для их
безопасности и комфорта.
Подголовники не только служат для
удобства пассажиров, но и помогают
обеспечить защиту головы и шеи в
случае столкновения. Регулировка в вертикальном
направлении
Для того, чтобы поднять подголовник,
потяните его вверх до требуемого
положения (1). Для того, чтобы
опустить подголовник, нажмите кнопку
фиксатора (2) на опоре подголовника
и удерживайте ее в нажатом
положении, опуская подголовник в
требуемое положение (3).
OHM038049N
*
*
* при наличии
ОСТОРОЖНО
• Для максимальной эффективности в случае
аварии подголовник должен
быть отрегулирован таким
образом, чтобы его середина
располагалась на той же
высоте, что и центр тяжести
головы пассажира. В общем
случае, центр тяжести головы
большинства людей
располагается на уровне верха
их глаз. Кроме того,
необходимо отрегулировать
подголовник так, чтобы он
находился как можно ближе к
голове. По этой причине
использование подушки,
которая удерживает тело в
отдалении от спинки сидения,
не рекоменд уется.
• Запрещается пользоваться автом обилем со снятыми
подголовниками. В случае
аварии возможно тяжелое
травмирование водителя или
пассажира. Подголовники
могут предотвратить
получение серьезной травмы
шеи при правильной их
установке.
OXM039017

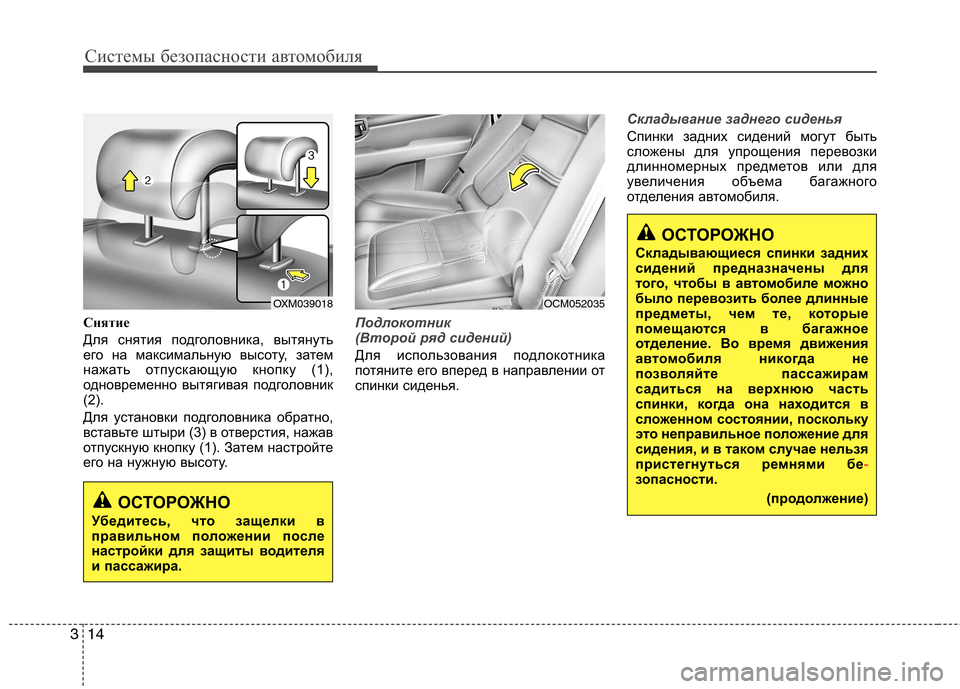

Системы безопасности автомобиля
14
3
Снятие
Для снятия подголовника, вытянуть
его на максимальную высоту, затем
нажать отпускающую кнопку (1),
одновременно вытягивая подголовник
(2).
Для установки подголовника обратно,
вставьте штыри (3) в отверстия, нажав
отпускную кнопку (1). Затем настройте
его на нужную высоту.Подлокотник
(Bтopoй pяд cидeний)
Для использования подлокотника
потяните его вперед в направлении от
спинки сиденья.
Складывание заднего сиденья
Спинки задних сидений могут быть
сложены для упрощения перевозки
длинномерных предметов или для
увеличения объема багажного
отделения автомобиля.
OXM039018OCM052035
ОСТОРОЖНО
Убедитесь, что защелки в
правильном положении после
настройки для защиты водителя
и пассажира.
ОСТОРОЖНО
Складывающиеся спинки задних
сидений предназначены для
того, чтобы в а втомобиле можно
было перевозить более длинные
предметы, чем те, которые
помещаются в багажное
отделение. Во время движения
автомобиля никогда не
позволяйте пассажирам
садиться на верхнюю часть
спинки, когда она находится в
сложенном состоянии, поскольку
это неправильное положение для
сидения, и в таком случае нельзя
пристегнуться ремнями бе
-зопасности.
(продолжение)

315

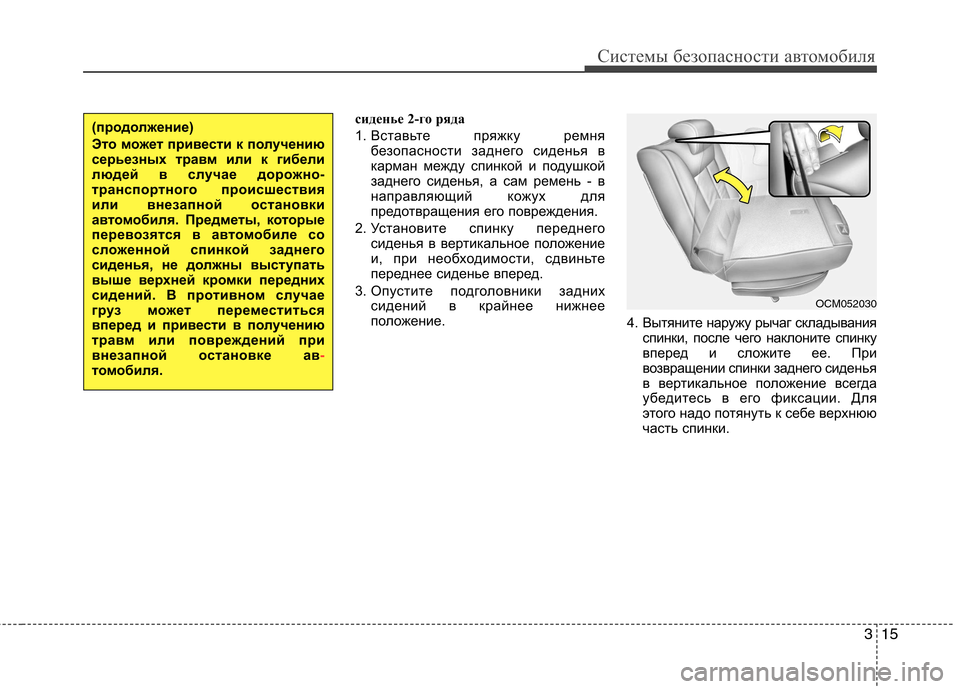

Системы безопасности автомобиля
сиденье 2-го ряда
1. Вставьте пряжку ремня
безопасности заднего сиденья в
карман между спинкой и подушкой
заднего сиденья, а сам ремень - в
направляющий кожух для
предотвращения его повреждения.
2. Установите спинку переднего сиденья в вертикальное положение
и, при необходимости, сдвиньте
переднее сиденье вперед.
3. Опустите подголовники задних сидений в крайнее нижнее
положение. 4. Вытяните наружу рычаг складывания
спинки, после чего наклоните спинку
вперед и сложите ее. При
возвращении спинки заднего сид енья
в вертикальное положение всегда
убедитесь в его фиксации. Для
этого надо потянуть к себе верхнюю
часть спинки. (продолжение)
Это может привести к получению
серьезных травм или к гибели
людей в случае дорожно-
транспортного происшествия
или внезапной остановки
автом обиля. Предметы, которые
перевозятся в а втомобиле со
сложенной спинкой заднего
сиденья, не должны выступать
выше верхней кромки передних
сидений. В противном случае
груз может переместиться
вперед и привести в получению
травм или повреждений при
внезапной остановке ав
-томобиля.
OCM052030

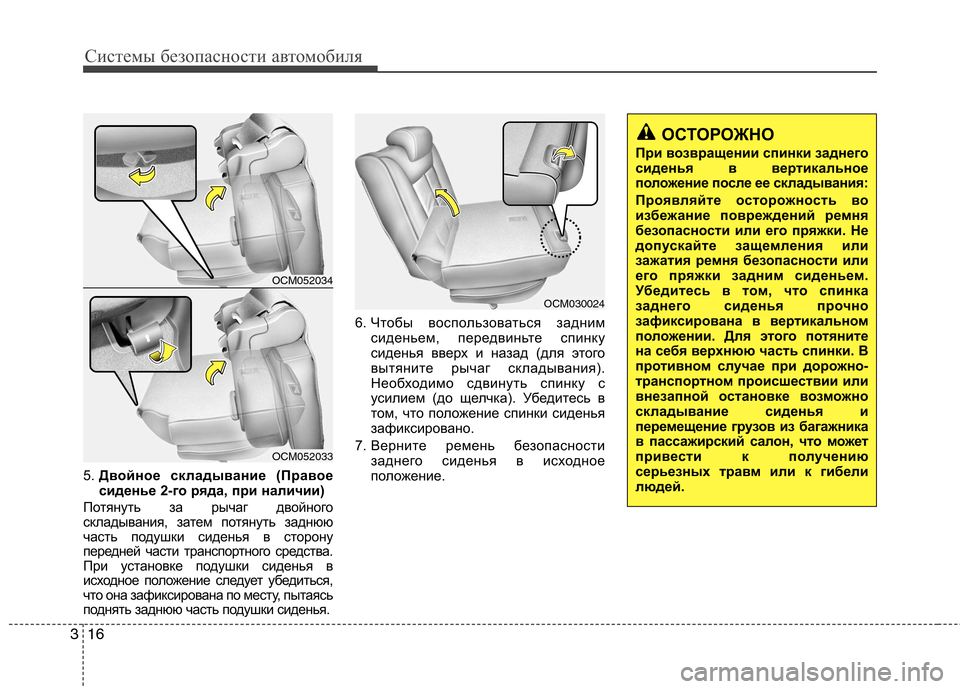

Системы безопасности автомобиля
16
3
5. Двойное складывание (Правое
сиденье 2-го ряда, при наличии)
Потянуть за рычаг двойного
складывания, затем потянуть заднюю
часть подушки сиденья в сторону
передней части транспортного средства.
При установке подушки сиденья в
исходное положение следует убедиться,
что она зафиксирована по месту, пытаясь
поднять заднюю часть подушки сиденья.
6. Чтобы воспользоваться задним
сиденьем, передвиньте спинку
сиденья вверх и назад (для этого
вытяните рычаг складывания).
Необходимо сдвинуть спинку с
усилием (до щелчка). Убедитесь в
том, что положение спинки сиденья
зафиксировано.
7. Верните ремень безопасности заднего сиденья в исходное
положение.
OCM030024
ОСТОРОЖНО
При возвращении спинки заднего
сиденья в вертикальное
положение после ее складывания:
Проявляйте осторожность во
избежание повреждений ремня
безопасности или его пряжки. Не
допускайте защемления или
зажатия ремня безопасности или
его пряжки задним сиденьем.
Убедитесь в том, что спинка
заднего сиденья прочно
зафиксирована в вертикальном
положении. Для этого потяните
на себя верхнюю часть спинки. В
противном случае при дорожно-
транспортном происшествии или
внезапной остановке возможно
складывание сиденья и
перемещение грузов из багажника
в пассажирский салон, что может
привести к получению
серьезных травм или к гибели
людей.
OCM052034
OCM052033

317

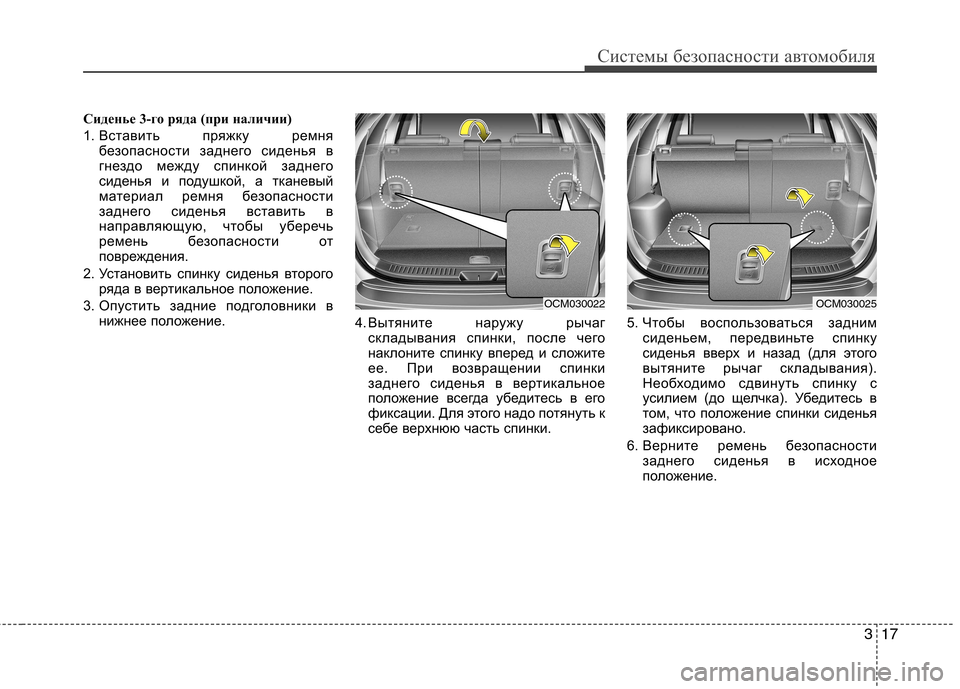

Системы безопасности автомобиля
Сиденье 3-го ряда (при наличии)
1. Вставить пряжку ремня
безопасности заднего сиденья в
гнездо между спинкой заднего
сиденья и подушкой, а тканевый
материал ремня безопасности
заднего сиденья вставить в
направляющую, чтобы уберечь
ремень безопасности от
повреждения.
2. Установить спинку сиденья второго ряда в вертикальное положение.
3. Опустить задние подголовники в нижнее положение. 4. Вытяните наружу рычаг
складывания спинки, после чего
наклоните спинку вперед и сложите
ее. При возвращении спинки
заднего сиденья в вертикальное
положение всегда убедитесь в его
фиксации. Для этого надо потянуть к
себе верхнюю часть спинки. 5. Чтобы воспользоваться задним
сиденьем, передвиньте спинку
сиденья вверх и назад (для этого
вытяните рычаг складывания).
Необходимо сдвинуть спинку с
усилием (до щелчка). Убедитесь в
том, что положение спинки сиденья
зафиксировано.
6. Верните ремень безопасности заднего сиденья в исходное
положение.
OCM030022OCM030025

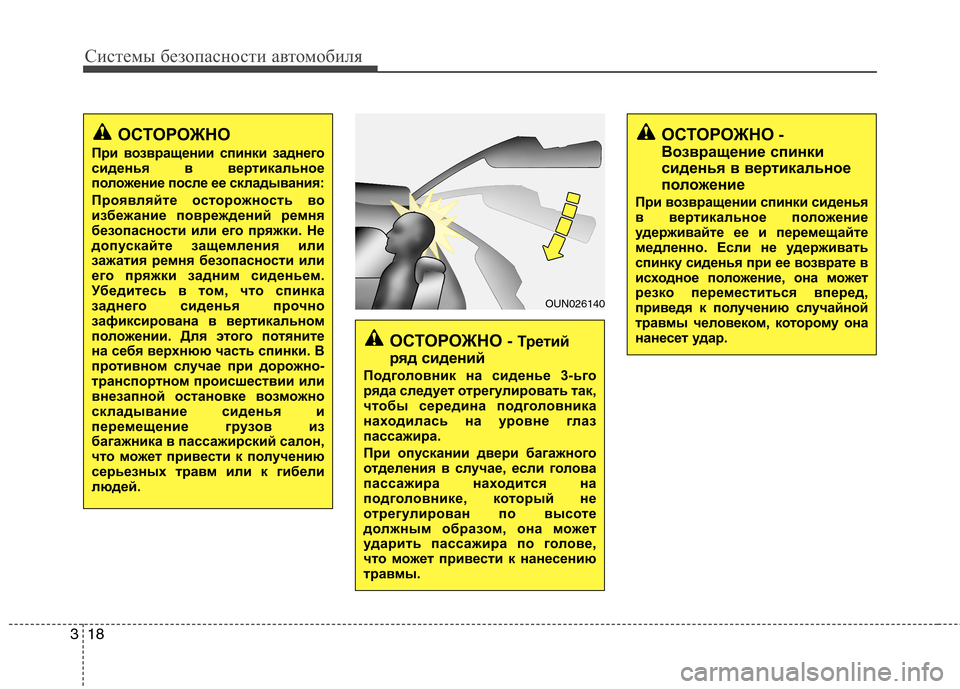

Системы безопасности автомобиля
18
3
ОСТОРОЖНО
При возвращении спинки заднего
сиденья в вертикальное
положение после ее складывания:
Проявляйте осторожность во
избежание повреждений ремня
безопасности или его пряжки. Не
допускайте защемления или
зажатия ремня безопасности или
его пряжки задним сиденьем.
Убедитесь в том, что спинка
заднего сиденья прочно
зафиксирована в вертикальном
положении. Для этого потяните
на себя верхнюю часть спинки. В
противном случае при дорожно-
транспортном происшествии или
внезапной остановке возможно
складывание сиденья и
перемещение грузов из
багажника в пассажирский салон,
что может привести к получению
серьезных травм или к гибели
людей.
OUN026140
ОСТОРОЖНО - Третий
ряд сидений
Подголовник на сиденье 3-ьго
ряда следует отрегулировать так,
чтобы середина подголовника
находилась на уровне глаз
пассажира.
При опускании двери багажного
отделения в случае, если голова
пассажира находится на
подголовнике, который не
отрегулирован по высоте
должным образом, она может
ударить пассажира по голове,
что может привести к нанесению
травмы.
ОСТОРОЖНО -
Возвращение спинки
сиденья в вертикальное
положение
При возвращении спинки сиденья
в вертикальное по ложение
удерживайте ее и перемещайте
медленно. Если не удерживать
спинку сиденья при ее возврате в
исходное положение, она м ожет
резко переместиться вперед,
приведя к получению случайной
травмы человеком, которому она
нанесет удар.

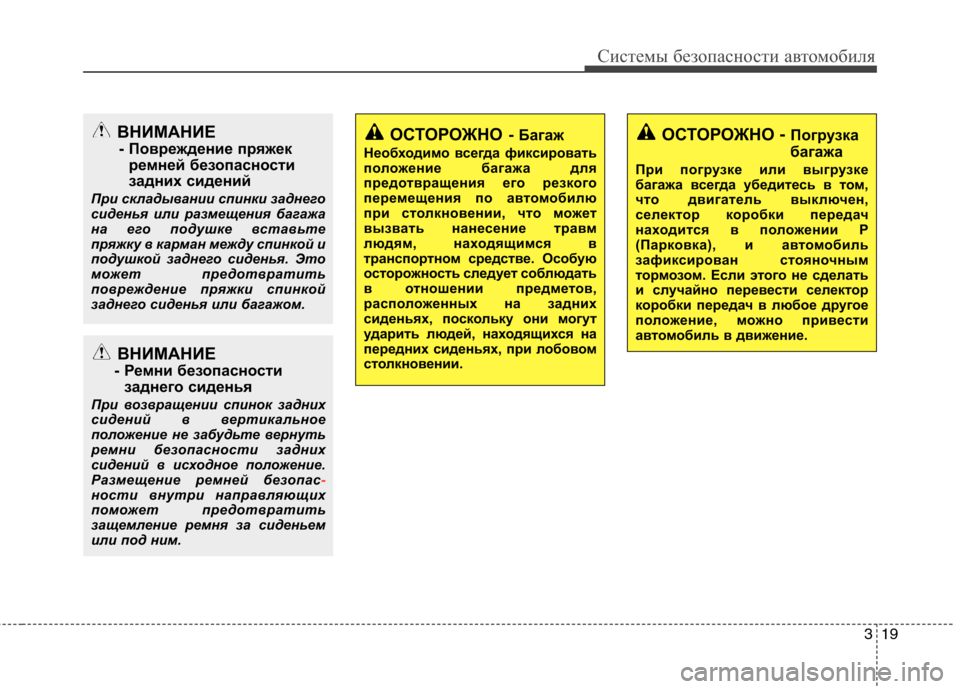

319
Системы безопасности автомобиля
ВНИМАНИЕ- Повреждение пряжек ремней безопасности
задних сидений
При складывании спинки заднего
сиденья или размещения багажа
на его подушке вставьте
пряжку в карман между спинкой и
подушкой заднего сиденья. Это
может предотвратить
повреждение пряжки спинкой
заднего сиденья или багажом.
ВНИМАНИЕ
- Ремни безопасности заднего сиденья
При возвращении спинок задних
сидений в вертикальное
положение не забудьте вернуть
ремни безопасности задних
сидений в исходное положение.
Размещение ремней безопас
-ности внутри направляющих
поможет предотвратить
защемление ремня за сиденьем
или под ним.
ОСТОРОЖНО - Погрузка
багажа
При погрузке или выгрузке
багажа всегда убедитесь в том,
что двигатель выключен,
селектор коробки передач
находится в положении Р
(Парковка), и а втомобиль
зафиксирован стояночным
тормозом. Если этого не сделать
и случайно перевести селектор
коробки передач в любое другое
положение, можно привести
автом обиль в движение.ОСТОРОЖНО - Багаж
Необходимо всегда фиксировать
положение багажа для
предотвращения его резкого
перемещения по а втомобилю
при столкновении, что может
вызвать нанесение травм
людям, находящимся в
транспортном средстве. Особую
осторожность следует соблюдать
в отношении предметов,
распо ложенных на задних
сиденьях, поскольку они могут
ударить людей, находящихся на
передних сиденьях, при лобовом
столкновении.
