Hyundai Santa Fe 2011 Инструкция по эксплуатации (in Russian)

Знакомство с вашим автомобилем
4
2

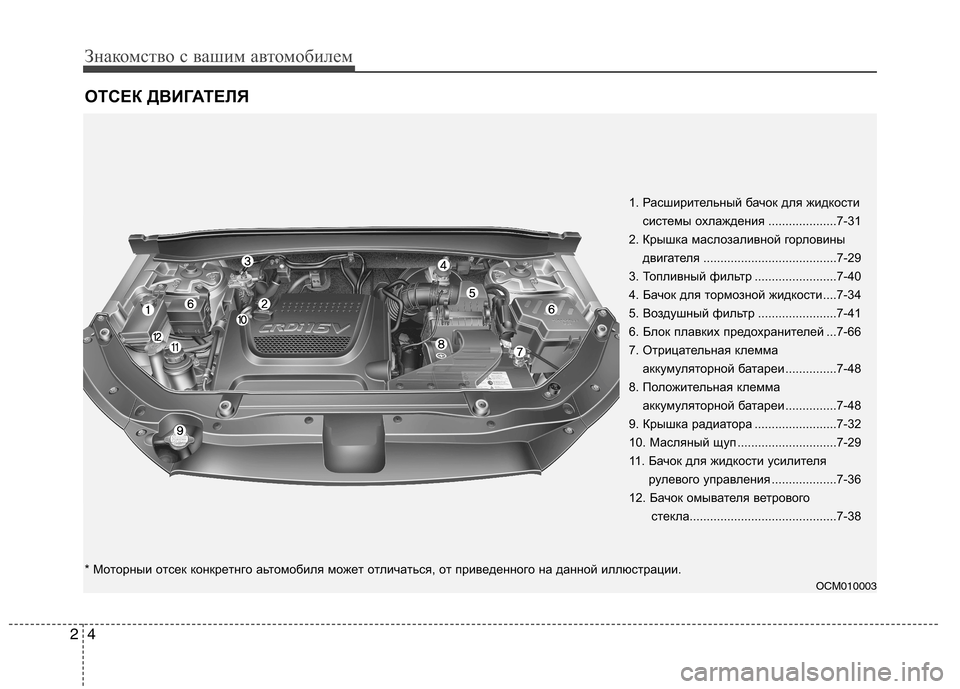

ОТСЕК ДВИГАТЕЛЯ
OCM010003
1. Расширительный бачок для жидкости
системы охлаждения ....................7-31
2. Крышка маслозаливной горловины двигателя .......................................7-29
3. Топливный фильтр ........................7-40
4. Бачок для тормозной жидкости....7-34
5. Воздушный фильтр .......................7-41
6. Блок плавких предохранителей ...7-66
7. Отрицательная клемма аккумуляторной батареи ...............7-48
8. Положительная клемма аккумуляторной батареи ...............7-48
9. Крышка радиатора ........................7-32
10. Масляный щуп .............................7-29
11. Бачок для жидкости усилителя рулевого управления ...................7-36
12. Бачок омывателя ветрового стекла...........................................7-38
* Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpив eдeннoгo нa дaннoй иллюcтpaции.

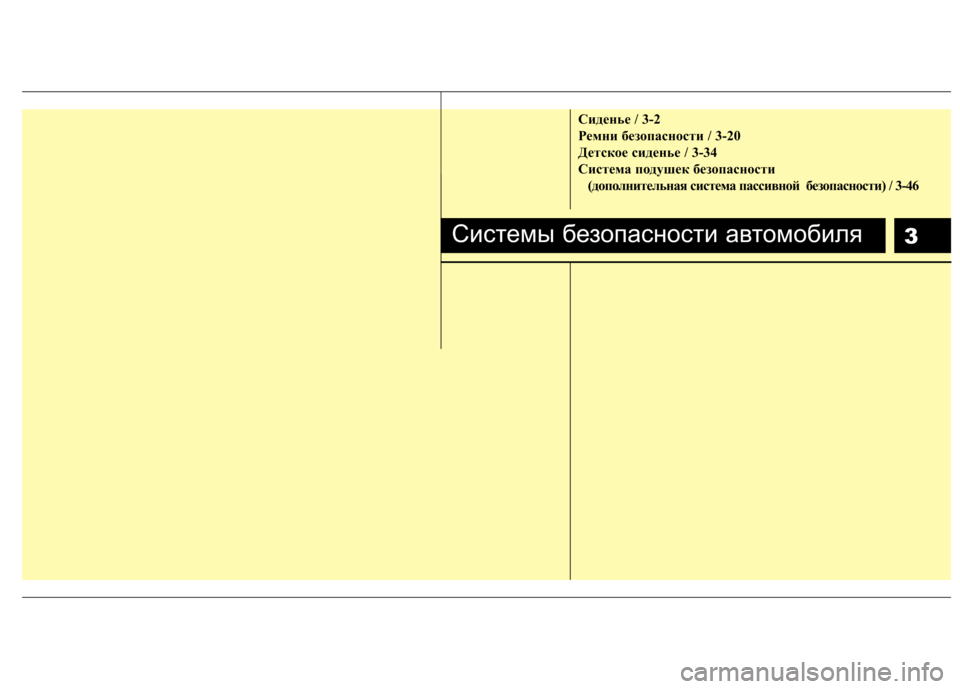

3
Сиденье / 3-2
Ремни безопасности / 3-20
Детское сиденье / 3-34
Система подушек безопасности (дополнительная система пассивной безопасности) / 3-46
Системы безопасности автомобиля

Системы безопасности автомобиля
2
3

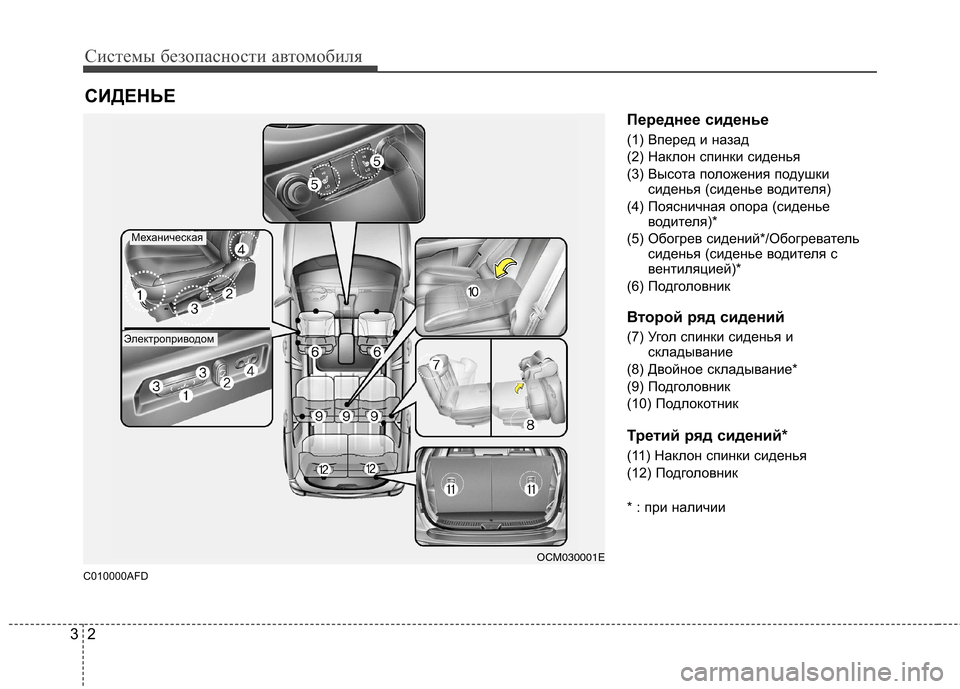

C010000AFD Переднее сиденье
(1) Вперед и назад
(2) Наклон спинки сиденья
(3) Высота положения подушки
сиденья (сиденье водителя)
(4) Поясничная опора (сиденье водителя)*
(5) Обогрев сидений*/Обогреватель сиденья (сиденье водителя с
вентиляцией)*
(6) Подголовник
Второй ряд сидений
(7) Угол спинки сиденья и складывание
(8) Двойное складывание*
(9) Подголовник
(10) Подлокотник
Третий ряд сидений*
(11) Наклон спинки сиденья
(12) Подголовник
* : при наличии
СИДЕНЬЕ
OCM030001E
Механическая
Электроприводом

33
Системы безопасности автомобиля

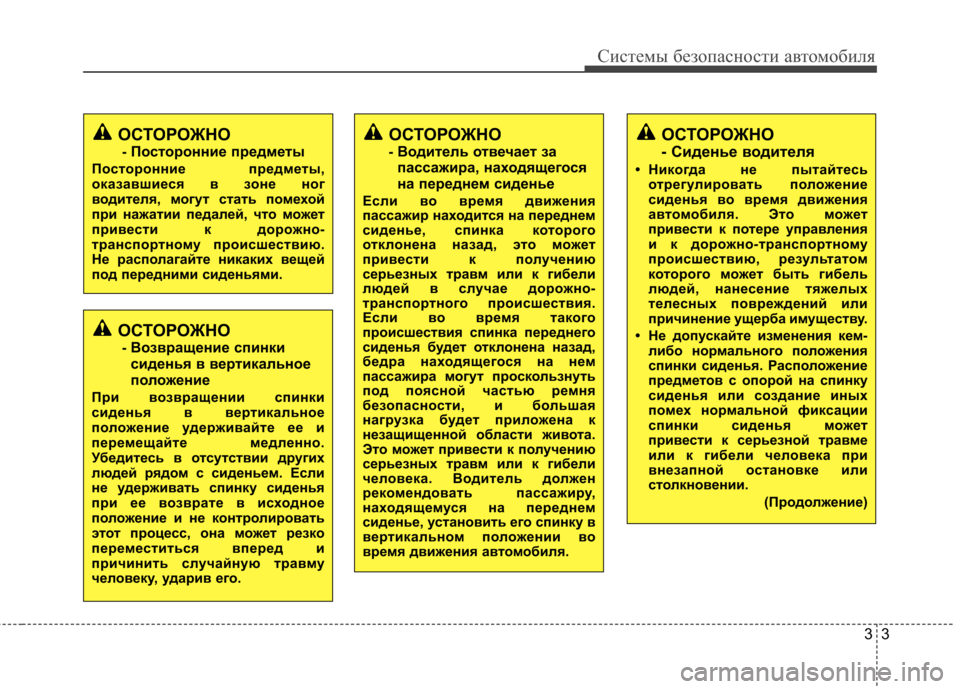

ОСТОРОЖНО
- Сиденье водителя
• Никогда не пытайтесь отрегулировать по ложение
сиденья во время движения
автом обиля. Это может
привести к потере управления
и к дорожно-транспортному
происшествию, результатом
которого может быть гибель
людей, нанесение тяжелых
телесных повреждений или
причинение ущерба имуществу.
• Не допускайте изменения кем- либо нормального по ложения
спинки сиденья. Распо ложение
предметов с опорой на спинку
сиденья или создание иных
помех нормальной фиксации
спинки сиденья может
привести к серьезной травме
или к гибели человека при
внезапной остановке или
столкновении.
(Продолжение)
ОСТОРОЖНО- Возвращение спинки
сиденья в вертикальное
положение
При возвращении спинки
сиденья в вертикальное
положение удерживайте ее и
перемещайте медленно.
Убедитесь в отсутствии других
людей рядом с сиденьем. Если
не удерживать спинку сиденья
при ее возврате в исходное
положение и не контролировать
этот процесс, она может резко
переместиться вперед и
причинить случайную травму
человеку, ударив его.
ОСТОРОЖНО
- Посторонние предметы
Посторонние предметы,
оказавшиеся в зоне ног
водителя, могут стать помехой
при нажатии педалей, что может
привести к дорожно-
транспортному происшествию.
Не располагайте никаких вещей
под передними сиденьями.ОСТОРОЖНО
- Водитель отвечает за
пассажира, находящегося
на переднем сиденье
Если во время движения
пассажир находится на переднем
сиденье, спинка которого
отклонена назад, это может
привести к получению
серьезных травм или к гибели
людей в случае дорожно-
транспортного происшествия.
Если во время такого
происшествия спинка переднего
сиденья будет отклонена назад,
бедра находящегося на нем
пассажира могут проскользнуть
под поясной частью ремня
безопасности, и большая
нагрузка будет приложена к
незащищенной области живота.
Это может привести к получению
серьезных травм или к гибели
человека. Водитель должен
рекомендовать пассажиру,
находящемуся на переднем
сиденье, установить его спинку в
вертикальном положении во
время движения а втомобиля.

Системы безопасности автомобиля
4
3

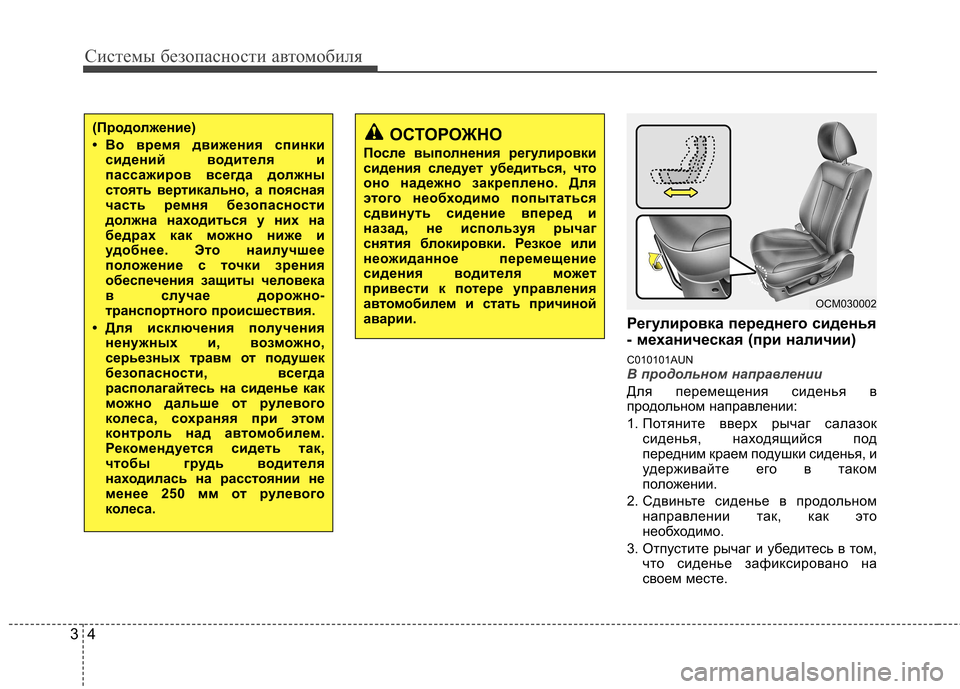

Регулировка переднего сиденья
- механическая (при наличии)
C010101AUN
В продольном направлении
Для перемещения сиденья в
продольном направлении:
1. Потяните вверх рычаг салазок
сиденья, находящийся под
передним краем подушки сиденья, и
удерживайте его в таком
положении.
2. Сдвиньте сиденье в продольном направлении так, как это
необходимо.
3. Отпустите рычаг и убедитесь в том, что сиденье зафиксировано на
своем месте.
(Продолжение)
• Во время движения спинкисидений водителя и
пассажиров всегда должны
стоять вертикально, а поясная
часть ремня безопасности
должна находиться у них на
бедрах как можно ниже и
удобнее. Это наилучшее
положение с точки зрения
обеспечения защиты человека
в случае дорожно-
транспортного происшествия.
• Для исключения получения ненужных и, возможно,
серьезных травм от подушек
безопасности, всегда
располагайтесь на сиденье как
можно дальше от рулевого
колеса, сохраняя при этом
контроль над а втомобилем.
Рекоменд уется сидеть так,
чтобы грудь водителя
находилась на расстоянии не
менее 250 мм от рулевого
колеса.ОСТОРОЖНО
После выполнения регулировки
сидения следует убедиться, что
оно надежно закреплено. Для
этого необходимо попытаться
сдвинуть сидение вперед и
назад, не используя рычаг
снятия блокировки. Резкое или
неожиданное перемещение
сидения водителя может
привести к потере управления
автом обилем и стать причиной
аварии.
OCM030002

35
Системы безопасности автомобиля

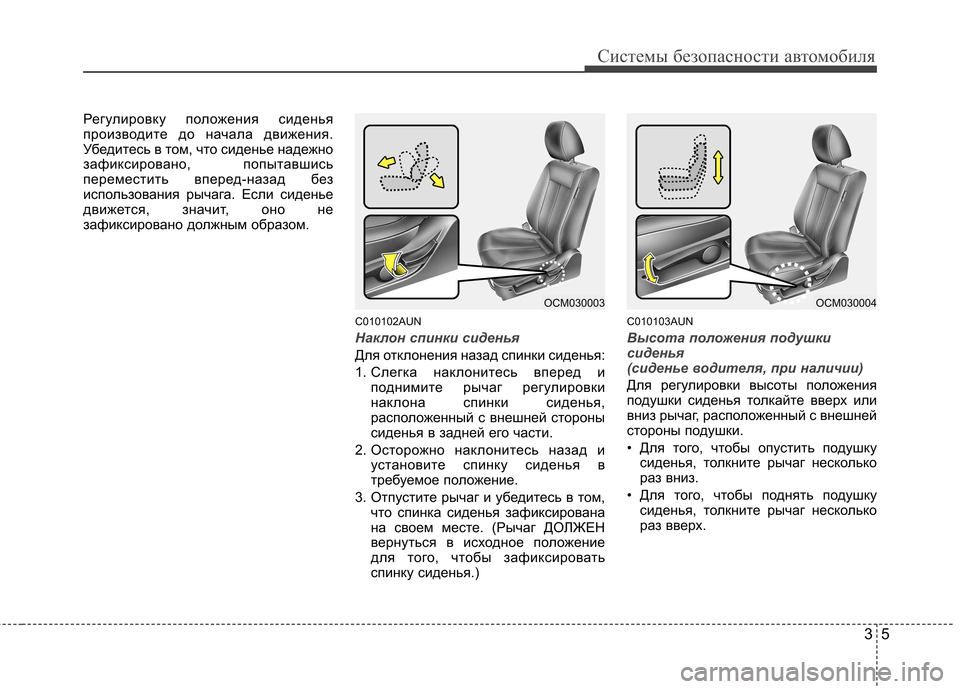

Регулировку положения сиденья
производите до начала движения.
Убедитесь в том, что сиденье надежно
зафиксировано, попытавшись
переместить вперед-назад без
использования рычага. Если сиденье
движется, значит, оно не
зафиксировано должным образом. C010102AUN
Наклон спинки сиденья
Для отклонения назад спинки сиденья:
1. Слегка наклонитесь вперед иподнимите рычаг регулировки
наклона спинки сиденья,
расположенный с внешней стороны
сиденья в задней его части.
2. Осторожно наклонитесь назад и установите спинку сиденья в
требуемое положение.
3. Отпустите рычаг и убедитесь в том, что спинка сиденья зафиксирована
на своем месте. (Рычаг ДОЛЖЕН
вернуться в исходное положение
для того, чтобы зафиксировать
спинку сиденья.) C010103AUN
Высота положения подушки
сиденья
(сиденье водителя, при наличии)
Для регулировки высоты положения
подушки сиденья толкайте вверх или
вниз рычаг, расположенный с внешней
стороны подушки.
• Для того, чтобы опустить подушку
сиденья, толкните рычаг несколько
раз вниз.
• Для того, чтобы поднять подушку сиденья, толкните рычаг несколько
раз вверх.
OCM030003OCM030004

Системы безопасности автомобиля
6
3
C010105AFD

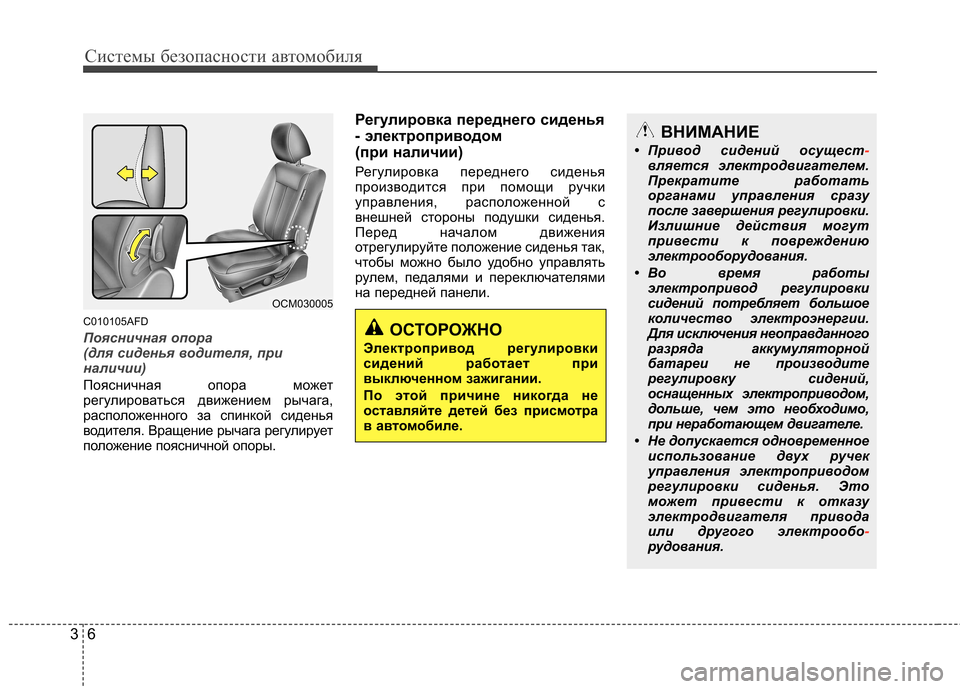

Поясничная опора
(для сиденья водителя, при
наличии)
Поясничная опора может
регулироваться движением рычага,
расположенного за спинкой сиденья
водителя. Вращение рычага регулирует
положение поясничной опоры. Регулировка переднего сиденья
- электроприводом
(при наличии)
Регулировка переднего сиденья
производится при помощи ручки
управления, расположенной с
внешней стороны подушки сиденья.
Перед началом движения
отрегулируйте положение сиденья так,
чтобы можно было удобно управлять
рулем, педалями и переключателями
на передней панели.
OCM030005
ОСТОРОЖНО
Электропривод регулировки
сидений работает при
выключенном зажигании.
По этой причине никогда не
оставляйте детей без присмотра
в автом обиле.
ВНИМАНИЕ
• Привод сидений осущест
-вляется электродвигателем.
Прекратите работать
органами управления сразу
после завершения регулировки.
Излишние действия могут
привести к повреждению
электрооборудования.
• Во время работы электропривод регулировки
сидений потребляет большое
количество электроэнергии.
Для исключения неоправданного
разряда аккумуляторной
батареи не производите
регулировку сидений,
оснащенных электроприводом,
дольше, чем это необходимо,
при неработающем двигателе.
• Не допускается одновременное использование двух ручек
управления электроприводом
регулировки сиденья. Это
может привести к отказу
электродвигателя привода
или другого электрообо
-рудования.

37
Системы безопасности автомобиля

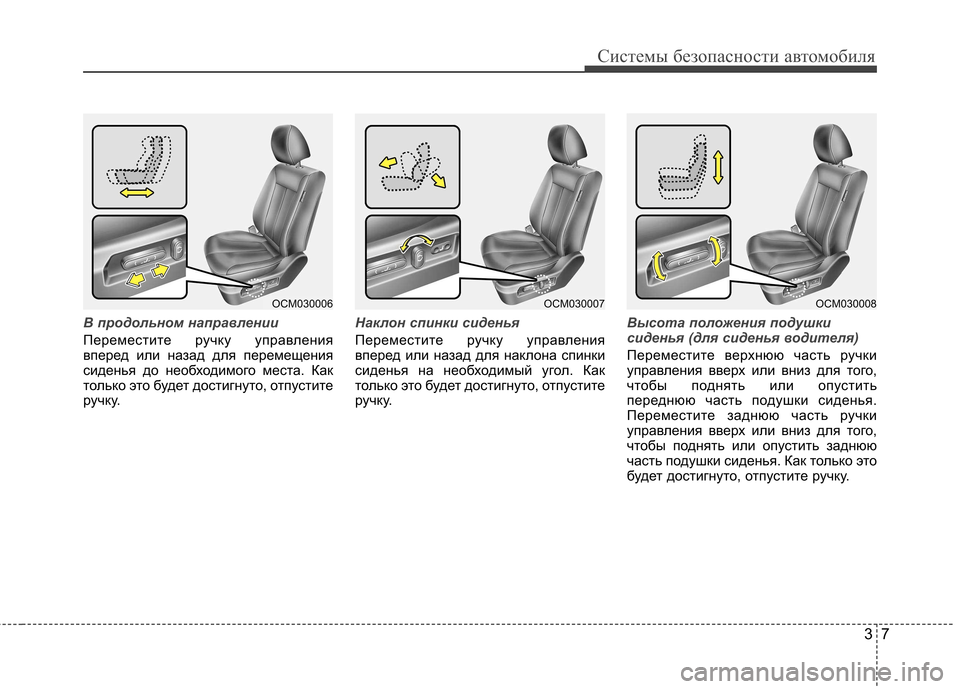

В продольном направлении
Переместите ручку управления
вперед или назад для перемещения
сиденья до необходимого места. Как
только это будет достигнуто, отпустите
ручку.
Наклон спинки сиденья
Переместите ручку управления
вперед или назад для наклона спинки
сиденья на необходимый угол. Как
только это будет достигнуто, отпустите
ручку.
Высота положения подушки
сиденья (для сиденья водителя)
Переместите верхнюю часть ручки
управления вверх или вниз для того,
чтобы поднять или опустить
переднюю часть подушки сиденья.
Переместите заднюю часть ручки
управления вверх или вниз для того,
чтобы поднять или опустить заднюю
часть подушки сиденья. Как только это
будет достигнуто, отпустите ручку.
OCM030006OCM030007OCM030008

Системы безопасности автомобиля
8
3

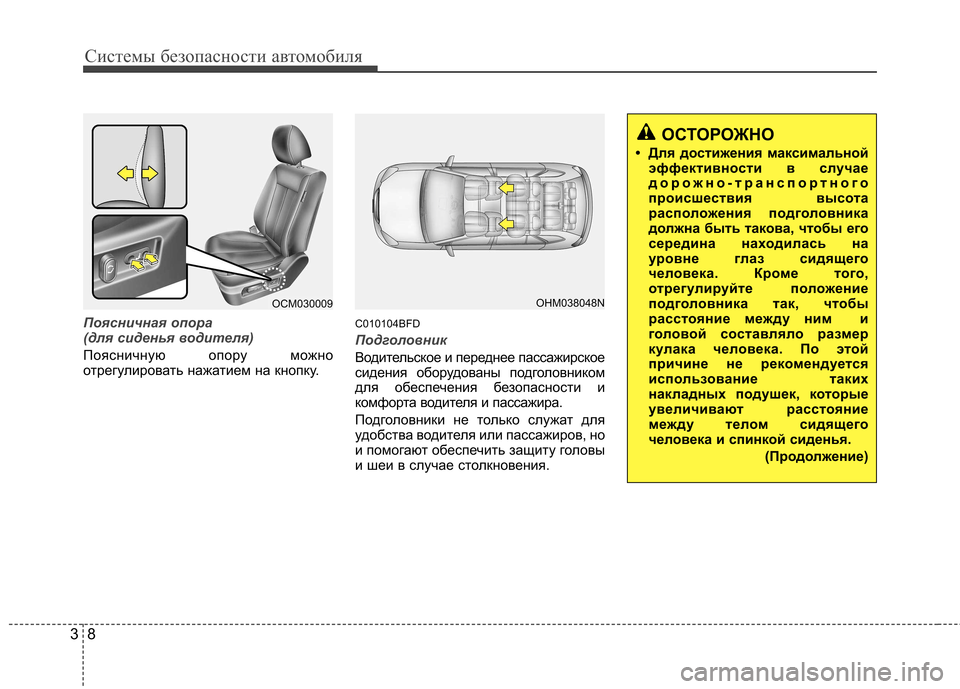

Поясничная опора
(для сиденья водителя)
Поясничную опору можно
отрегулировать нажатием на кнопку. C010104BFDПодголовник
Водительское и переднее пассажирское
сидения оборудованы подголовником
для обеспечения безопасности и
комфорта водителя и пассажира.
Подголовники не только служат для
удобства водителя или пассажиров, но
и помогают обеспечить защиту головы
и шеи в случае столкновения.
OCM030009OHM038048N
ОСТОРОЖНО
• Для достижения максимальной эффективности в случае
дорожно-транспортного
происшествия высота
расположения подголовника
должна быть такова, чтобы его
середина находилась на
уровне глаз сидящего
человека. Кроме того,
отрегулируйте по ложение
подголовника так, чтобы
расстояние между ним и
головой составляло размер
кулака человека. По этой
причине не рекоменд уется
использование таких
накладных подушек, которые
увеличивают расстояние
между телом сидящего
человека и спинкой сиденья.
(Продолжение)

39
Системы безопасности автомобиля

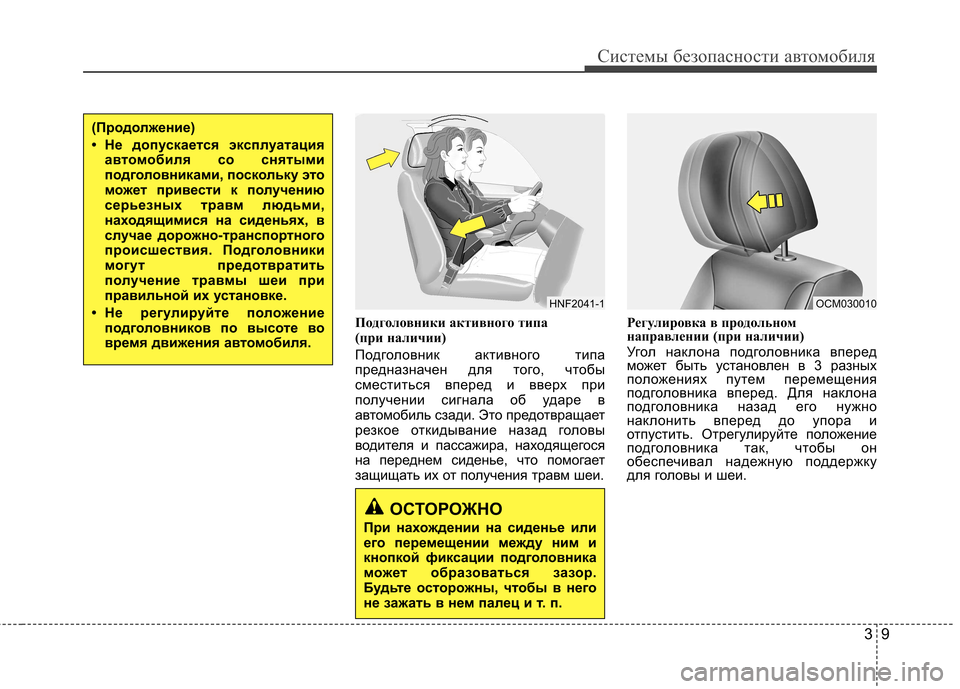

Подголовники активного типа
(при наличии)
Подголовник активного типа
предназначен для того, чтобы
сместиться вперед и вверх при
получении сигнала об ударе в
автомобиль сзади. Это предотвращает
резкое откидывание назад головы
водителя и пассажира, находящегося
на переднем сиденье, что помогает
защищать их от получения травм шеи.Регулировка в продольном
направлении (при наличии)
Угол наклона подголовника вперед
может быть установлен в 3 разных
положениях путем перемещения
подголовника вперед. Для наклона
подголовника назад его нужно
наклонить вперед до упора и
отпустить. Отрегулируйте положение
подголовника так, чтобы он
обеспечивал надежную поддержку
для головы и шеи.
(Продолжение)
• Не допускается эксплуатация
автом обиля со снятыми
подголовниками, поскольку это
может привести к получению
серьезных травм людьми,
находящимися на сиденьях, в
случае дорожно-транспортного
происшествия. Подголовники
могут предотвратить
получение травмы шеи при
правильной их установке.
• Не регулируйте по ложение
подголовников по высоте во
время движения а втомобиля.
OCM030010HNF2041-1
ОСТОРОЖНО
При нахождении на сиденье или
его перемещении между ним и
кнопкой фиксации подголовника
может образоваться зазор.
Будьте осторожны, чтобы в него
не зажать в нем палец и т. п.
