Hyundai Santa Fe 2012 Manuel du propriétaire (in French)

4 177
Équipements de votre véhicule

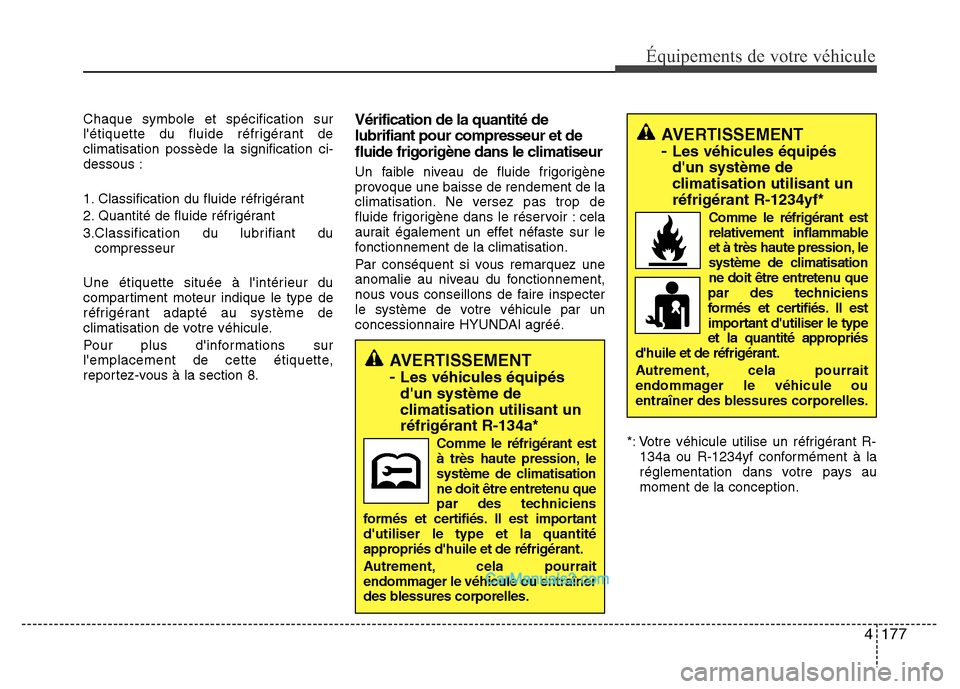

Chaque symbole et spécification sur
l'étiquette du fluide réfrigérant de
climatisation possède la signification ci-
dessous :
1. Classification du fluide réfrigérant
2. Quantité de fluide réfrigérant
3.Classification du lubrifiant du
compresseur
Une étiquette située à l'intérieur du
compartiment moteur indique le type de
réfrigérant adapté au système de
climatisation de votre véhicule.
Pour plus d'informations sur
l'emplacement de cette étiquette,
reportez-vous à la section 8.Vérification de la quantité de
lubrifiant pour compresseur et de
fluide frigorigène dans le climatiseur
Un faible niveau de fluide frigorigène
provoque une baisse de rendement de la
climatisation. Ne versez pas trop de
fluide frigorigène dans le réservoir : cela
aurait également un effet néfaste sur le
fonctionnement de la climatisation.
Par conséquent si vous remarquez une
anomalie au niveau du fonctionnement,
nous vous conseillons de faire inspecter
le système de votre véhicule par un
concessionnaire HYUNDAI agréé.
*: Votre véhicule utilise un réfrigérant R-
134a ou R-1234yf conformément à la
réglementation dans votre pays au
moment de la conception.
AVERTISSEMENT
-
Les véhicules équipés
d'un système de
climatisation utilisant un
réfrigérant R-134a*
Comme le réfrigérant est
à très haute pression, le
système de climatisation
ne doit être entretenu que
par des techniciens
formés et certifiés. Il est important
d'utiliser le type et la quantité
appropriés d'huile et de réfrigérant.
Autrement, cela pourrait
endommager le véhicule ou entraîner
des blessures corporelles.
AVERTISSEMENT
-
Les véhicules équipés
d'un système de
climatisation utilisant un
réfrigérant R-1234yf*
Comme le réfrigérant est
relativement inflammable
et à très haute pression, le
système de climatisation
ne doit être entretenu que
par des techniciens
formés et certifiés. Il est
important d'utiliser le type
et la quantité appropriés
d'huile et de réfrigérant.
Autrement, cela pourrait
endommager le véhicule ou
entraîner des blessures corporelles.

178 4
Équipements de votre véhicule

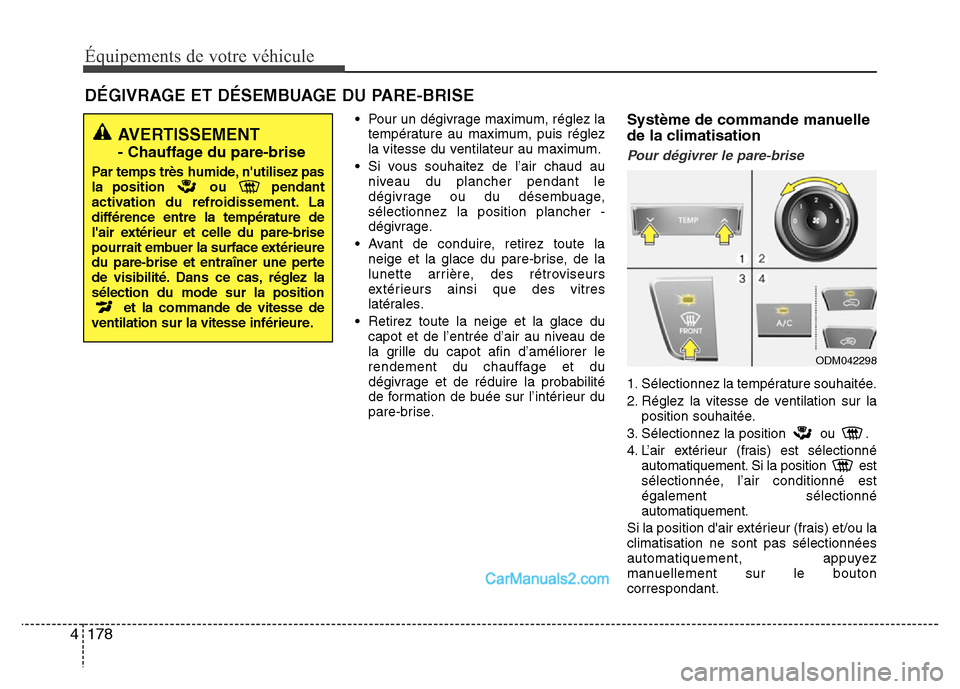

DÉGIVRAGE ET DÉSEMBUAGE DU PARE-BRISE
• Pour un dégivrage maximum, réglez la
température au maximum, puis réglez
la vitesse du ventilateur au maximum.
• Si vous souhaitez de l’air chaud au
niveau du plancher pendant le
dégivrage ou du désembuage,
sélectionnez la position plancher -
dégivrage.
• Avant de conduire, retirez toute la
neige et la glace du pare-brise, de la
lunette arrière, des rétroviseurs
extérieurs ainsi que des vitres
latérales.
• Retirez toute la neige et la glace du
capot et de l’entrée d’air au niveau de
la grille du capot afin d’améliorer le
rendement du chauffage et du
dégivrage et de réduire la probabilité
de formation de buée sur l’intérieur du
pare-brise.Système de commande manuelle
de la climatisation
Pour dégivrer le pare-brise
1. Sélectionnez la température souhaitée.
2. Réglez la vitesse de ventilation sur la
position souhaitée.
3. Sélectionnez la position ou .
4. L’air extérieur (frais) est sélectionné
automatiquement. Si la position est
sélectionnée, l’air conditionné est
également sélectionné
automatiquement.
Si la position d'air extérieur (frais) et/ou la
climatisation ne sont pas sélectionnées
automatiquement, appuyez
manuellement sur le bouton
correspondant.
AVERTISSEMENT
- Chauffage du pare-brise
Par temps très humide, n'utilisez pas
la position ou pendant
activation du refroidissement. La
différence entre la température de
l'air extérieur et celle du pare-brise
pourrait embuer la surface extérieure
du pare-brise et entraîner une perte
de visibilité. Dans ce cas, réglez la
sélection du mode sur la position
et la commande de vitesse de
ventilation sur la vitesse inférieure.
ODM042298

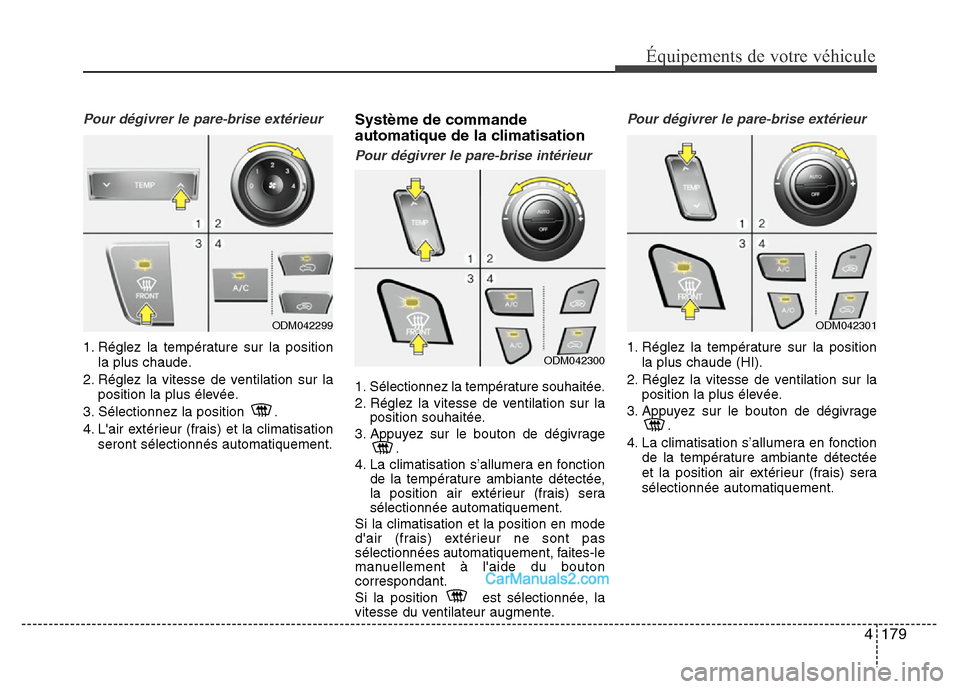

4 179
Équipements de votre véhicule
Pour dégivrer le pare-brise extérieur
1. Réglez la température sur la position
la plus chaude.
2. Réglez la vitesse de ventilation sur la
position la plus élevée.
3. Sélectionnez la position .
4. L'air extérieur (frais) et la climatisation
seront sélectionnés automatiquement.
Système de commande
automatique de la climatisation
Pour dégivrer le pare-brise intérieur
1. Sélectionnez la température souhaitée.
2. Réglez la vitesse de ventilation sur la
position souhaitée.
3. Appuyez sur le bouton de dégivrage
.
4. La climatisation s’allumera en fonction
de la température ambiante détectée,
la position air extérieur (frais) sera
sélectionnée automatiquement.
Si la climatisation et la position en mode
d'air (frais) extérieur ne sont pas
sélectionnées automatiquement, faites-le
manuellement à l'aide du bouton
correspondant.
Si la position est sélectionnée, la
vitesse du ventilateur augmente.
Pour dégivrer le pare-brise extérieur
1. Réglez la température sur la position
la plus chaude (HI).
2. Réglez la vitesse de ventilation sur la
position la plus élevée.
3. Appuyez sur le bouton de dégivrage
.
4. La climatisation s’allumera en fonction
de la température ambiante détectée
et la position air extérieur (frais) sera
sélectionnée automatiquement.
ODM042299
ODM042300
ODM042301

180 4
Équipements de votre véhicule

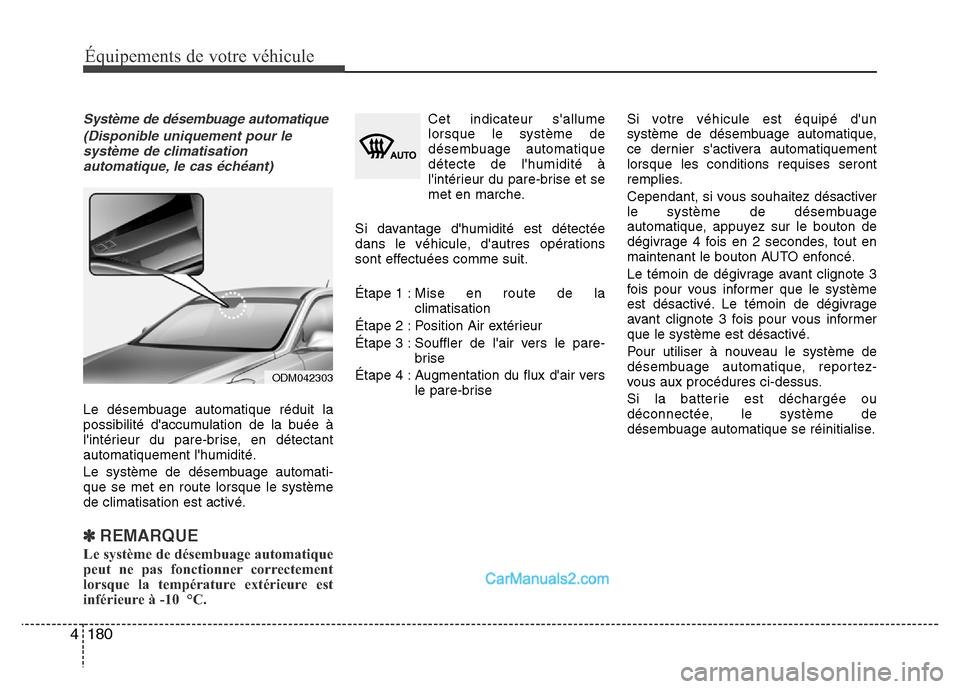

Système de désembuage automatique
(Disponible uniquement pour le
système de climatisation
automatique, le cas échéant)
Le désembuage automatique réduit la
possibilité d'accumulation de la buée à
l'intérieur du pare-brise, en détectant
automatiquement l'humidité.
Le système de désembuage automati-
que se met en route lorsque le système
de climatisation est activé.
✽REMARQUE
Le système de désembuage automatique
peut ne pas fonctionner correctement
lorsque la température extérieure est
inférieure à -10 °C.
Cet indicateur s'allume
lorsque le système de
désembuage automatique
détecte de l'humidité à
l'intérieur du pare-brise et se
met en marche.
Si davantage d'humidité est détectée
dans le véhicule, d'autres opérations
sont effectuées comme suit.
Étape 1 :Mise en route de la
climatisation
Étape 2 : Position Air extérieur
Étape 3 : Souffler de l'air vers le pare-
brise
Étape 4 : Augmentation du flux d'air vers
le pare-briseSi votre véhicule est équipé d'un
système de désembuage automatique,
ce dernier s'activera automatiquement
lorsque les conditions requises seront
remplies.
Cependant, si vous souhaitez désactiver
le système de désembuage
automatique, appuyez sur le bouton de
dégivrage 4 fois en 2 secondes, tout en
maintenant le bouton AUTO enfoncé.
Le témoin de dégivrage avant clignote 3
fois pour vous informer que le système
est désactivé. Le témoin de dégivrage
avant clignote 3 fois pour vous informer
que le système est désactivé.
Pour utiliser à nouveau le système de
désembuage automatique, reportez-
vous aux procédures ci-dessus.
Si la batterie est déchargée ou
déconnectée, le système de
désembuage automatique se réinitialise.
ODM042303

4 181
Équipements de votre véhicule
✽REMARQUE
Si vous sélectionnez manuellement la
position A/C OFF alors que le système
de désembuage automatique est activé,
le témoin de désembuage automatique
clignotera 3 fois pour vous informer que
la position A/C OFF ne peut être
sélectionnée.
Lorsque le contact est en position ON, la
fonction d'air pur se met en route de
façon automatique.
Par ailleurs, cette fonction est
automatiquement désactivée lorsque le
contact est en position OFF.
AIR PUR (LE CAS ÉCHÉANT)
ODMECL2005
ODMECL2009
■Type A
■Type B
ATTENTION
Ne retirez pas le cache du capteur
qui se trouve sur l'extrémité
supérieure du pare-brise, côté
conducteur.
Des pièces du système pourraient
être endommagées et leur
réparation pourrait ne pas être
couverte par la garantie du
véhicule.

182 4
Équipements de votre véhicule

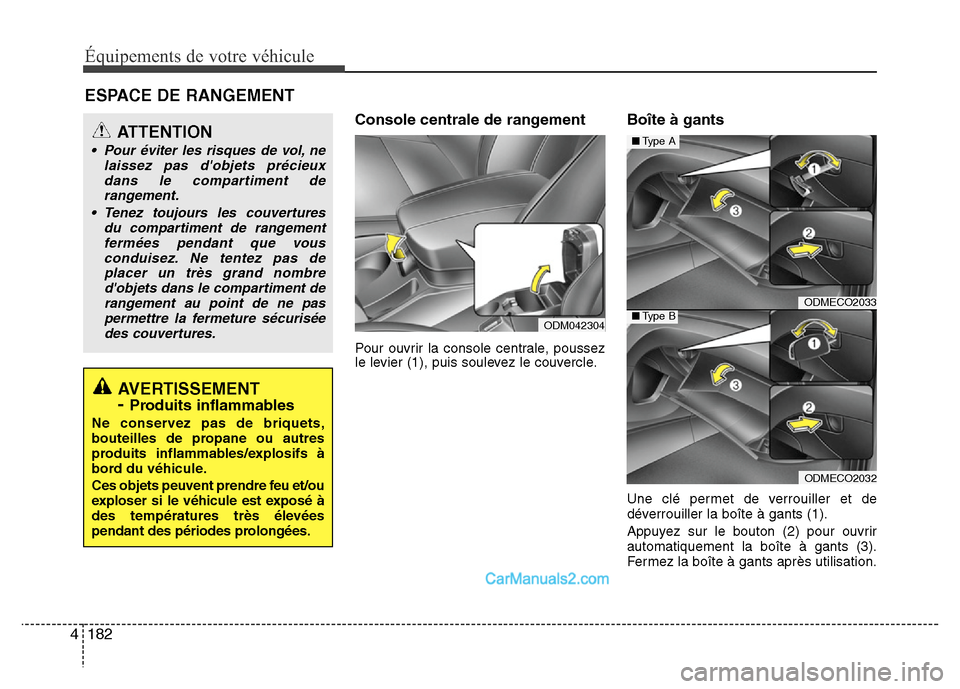

Console centrale de rangement
Pour ouvrir la console centrale, poussez
le levier (1), puis soulevez le couvercle.
Boîte à gants
Une clé permet de verrouiller et de
déverrouiller la boîte à gants (1).
Appuyez sur le bouton (2) pour ouvrir
automatiquement la boîte à gants (3).
Fermez la boîte à gants après utilisation.
ESPACE DE RANGEMENT
AVERTISSEMENT
- Produits inflammables
Ne conservez pas de briquets,
bouteilles de propane ou autres
produits inflammables/explosifs à
bord du véhicule.
Ces objets peuvent prendre feu et/ou
exploser si le véhicule est exposé à
des températures très élevées
pendant des périodes prolongées.
ATTENTION
• Pour éviter les risques de vol, ne
laissez pas d'objets précieux
dans le compartiment de
rangement.
• Tenez toujours les couvertures
du compartiment de rangement
fermées pendant que vous
conduisez. Ne tentez pas de
placer un très grand nombre
d'objets dans le compartiment de
rangement au point de ne pas
permettre la fermeture sécurisée
des couvertures.
ODMECO2033
ODMECO2032
■Type A
■Type BODM042304

4 183
Équipements de votre véhicule

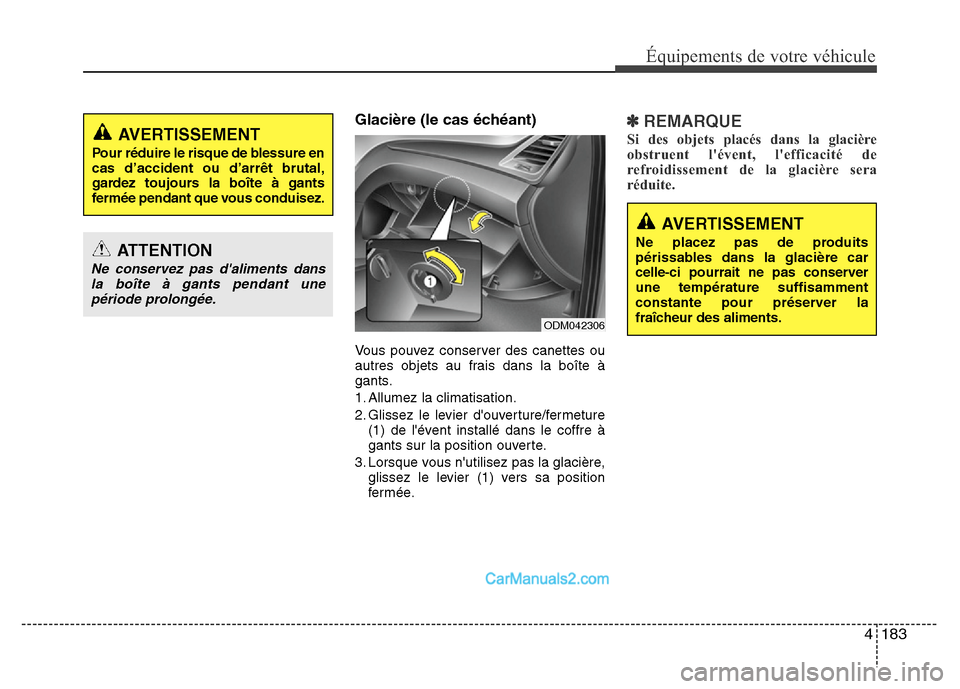

Glacière (le cas échéant)
Vous pouvez conserver des canettes ou
autres objets au frais dans la boîte à
gants.
1. Allumez la climatisation.
2. Glissez le levier d'ouverture/fermeture
(1) de l'évent installé dans le coffre à
gants sur la position ouverte.
3. Lorsque vous n'utilisez pas la glacière,
glissez le levier (1) vers sa position
fermée.
✽REMARQUE
Si des objets placés dans la glacière
obstruent l'évent, l'efficacité de
refroidissement de la glacière sera
réduite.
AVERTISSEMENT
Ne placez pas de produits
périssables dans la glacière car
celle-ci pourrait ne pas conserver
une température suffisamment
constante pour préserver la
fraîcheur des aliments.
AVERTISSEMENT
Pour réduire le risque de blessure en
cas d’accident ou d’arrêt brutal,
gardez toujours la boîte à gants
fermée pendant que vous conduisez.
ATTENTION
Ne conservez pas d'aliments dans
la boîte à gants pendant une
période prolongée.
ODM042306

184 4
Équipements de votre véhicule

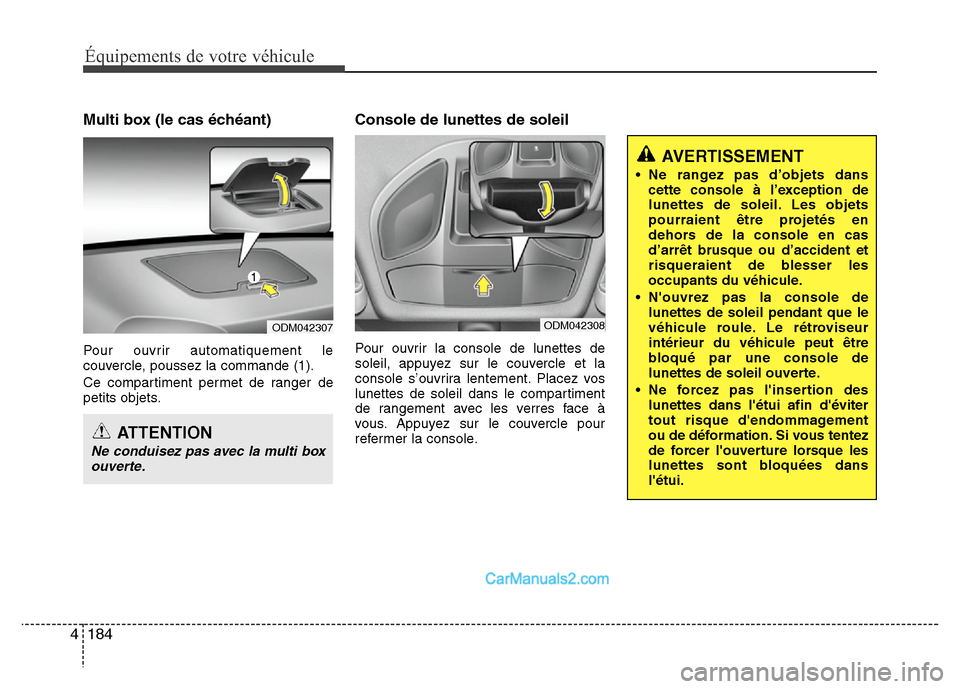

Multi box (le cas échéant)
Pour ouvrir automatiquement le
couvercle, poussez la commande (1).
Ce compartiment permet de ranger de
petits objets.
Console de lunettes de soleil
Pour ouvrir la console de lunettes de
soleil, appuyez sur le couvercle et la
console s’ouvrira lentement. Placez vos
lunettes de soleil dans le compartiment
de rangement avec les verres face à
vous. Appuyez sur le couvercle pour
refermer la console.
ODM042307
ATTENTION
Ne conduisez pas avec la multi box
ouverte.
AVERTISSEMENT
• Ne rangez pas d’objets dans
cette console à l’exception de
lunettes de soleil. Les objets
pourraient être projetés en
dehors de la console en cas
d’arrêt brusque ou d’accident et
risqueraient de blesser les
occupants du véhicule.
• N'ouvrez pas la console de
lunettes de soleil pendant que le
véhicule roule. Le rétroviseur
intérieur du véhicule peut être
bloqué par une console de
lunettes de soleil ouverte.
• Ne forcez pas l'insertion des
lunettes dans l'étui afin d'éviter
tout risque d'endommagement
ou de déformation. Si vous tentez
de forcer l'ouverture lorsque les
lunettes sont bloquées dans
l'étui.
ODM042308

4 185
Équipements de votre véhicule

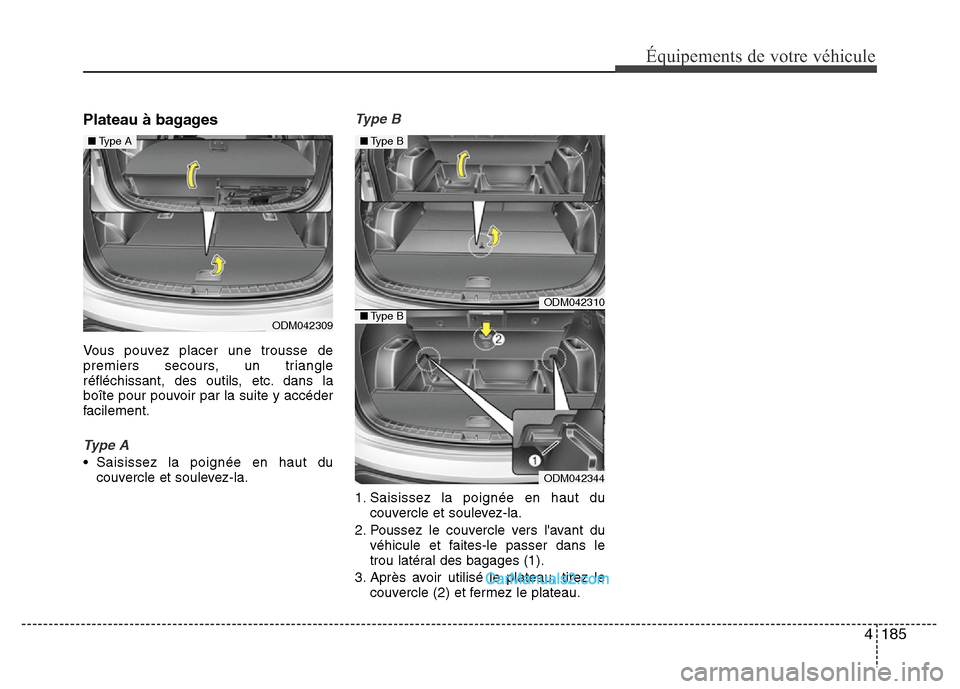

Plateau à bagages
Vous pouvez placer une trousse de
premiers secours, un triangle
réfléchissant, des outils, etc. dans la
boîte pour pouvoir par la suite y accéder
facilement.
Type A
• Saisissez la poignée en haut du
couvercle et soulevez-la.
Type B
1. Saisissez la poignée en haut du
couvercle et soulevez-la.
2. Poussez le couvercle vers l'avant du
véhicule et faites-le passer dans le
trou latéral des bagages (1).
3. Après avoir utilisé le plateau, tirez le
couvercle (2) et fermez le plateau.
ODM042309
■Type A
ODM042310
ODM042344
■Type B
■Type B

186 4
Équipements de votre véhicule
ÉQUIPEMENTS INTÉRIEURS

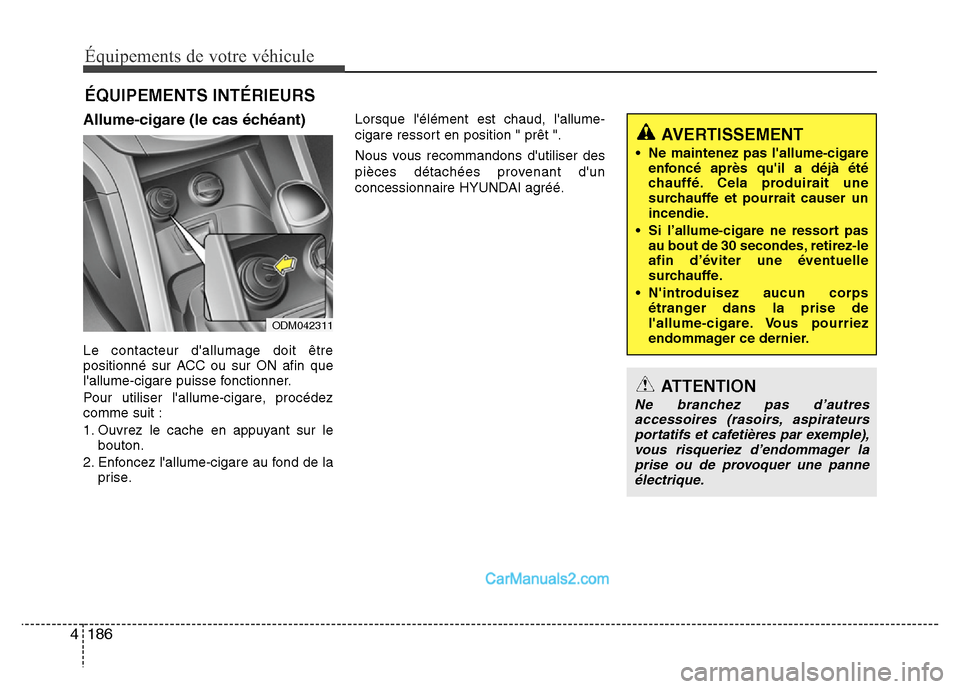

Allume-cigare (le cas échéant)
Le contacteur d'allumage doit être
positionné sur ACC ou sur ON afin que
l'allume-cigare puisse fonctionner.
Pour utiliser l'allume-cigare, procédez
comme suit :
1. Ouvrez le cache en appuyant sur le
bouton.
2. Enfoncez l'allume-cigare au fond de la
prise.Lorsque l'élément est chaud, l'allume-
cigare ressort en position " prêt ".
Nous vous recommandons d'utiliser des
pièces détachées provenant d'un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
• Ne maintenez pas l'allume-cigare
enfoncé après qu'il a déjà été
chauffé. Cela produirait une
surchauffe et pourrait causer un
incendie.
• Si l’allume-cigare ne ressort pas
au bout de 30 secondes, retirez-le
afin d’éviter une éventuelle
surchauffe.
• N'introduisez aucun corps
étranger dans la prise de
l'allume-cigare. Vous pourriez
endommager ce dernier.
ATTENTION
Ne branchez pas d’autres
accessoires (rasoirs, aspirateurs
portatifs et cafetières par exemple),
vous risqueriez d’endommager la
prise ou de provoquer une panne
électrique.
ODM042311
