Hyundai Santa Fe 2012 Manuel du propriétaire (in French)
Manufacturer: HYUNDAI, Model Year: 2012, Model line: Santa Fe, Model: Hyundai Santa Fe 2012Pages: 753, PDF Size: 21 MB
Page 271 of 753

4 167
Équipements de votre véhicule

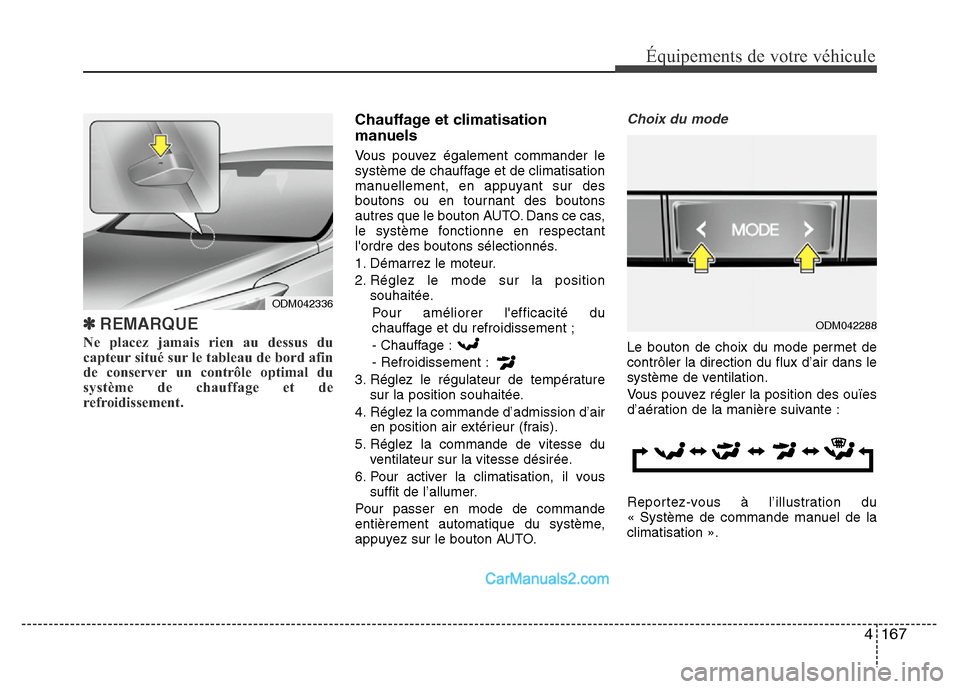

✽REMARQUE
Ne placez jamais rien au dessus du
capteur situé sur le tableau de bord afin
de conserver un contrôle optimal du
système de chauffage et de
refroidissement.
Chauffage et climatisation
manuels
Vous pouvez également commander le
système de chauffage et de climatisation
manuellement, en appuyant sur des
boutons ou en tournant des boutons
autres que le bouton AUTO. Dans ce cas,
le système fonctionne en respectant
l'ordre des boutons sélectionnés.
1. Démarrez le moteur.
2. Réglez le mode sur la position
souhaitée.
Pour améliorer l'efficacité du
chauffage et du refroidissement ;
- Chauffage :
- Refroidissement :
3. Réglez le régulateur de température
sur la position souhaitée.
4. Réglez la commande d’admission d’air
en position air extérieur (frais).
5. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
6. Pour activer la climatisation, il vous
suffit de l’allumer.
Pour passer en mode de commande
entièrement automatique du système,
appuyez sur le bouton AUTO.
Choix du mode
Le bouton de choix du mode permet de
contrôler la direction du flux d’air dans le
système de ventilation.
Vous pouvez régler la position des ouïes
d’aération de la manière suivante :
Reportez-vous à l’illustration du
« Système de commande manuel de la
climatisation ».
ODM042336
ODM042288
Page 272 of 753

168 4
Équipements de votre véhicule

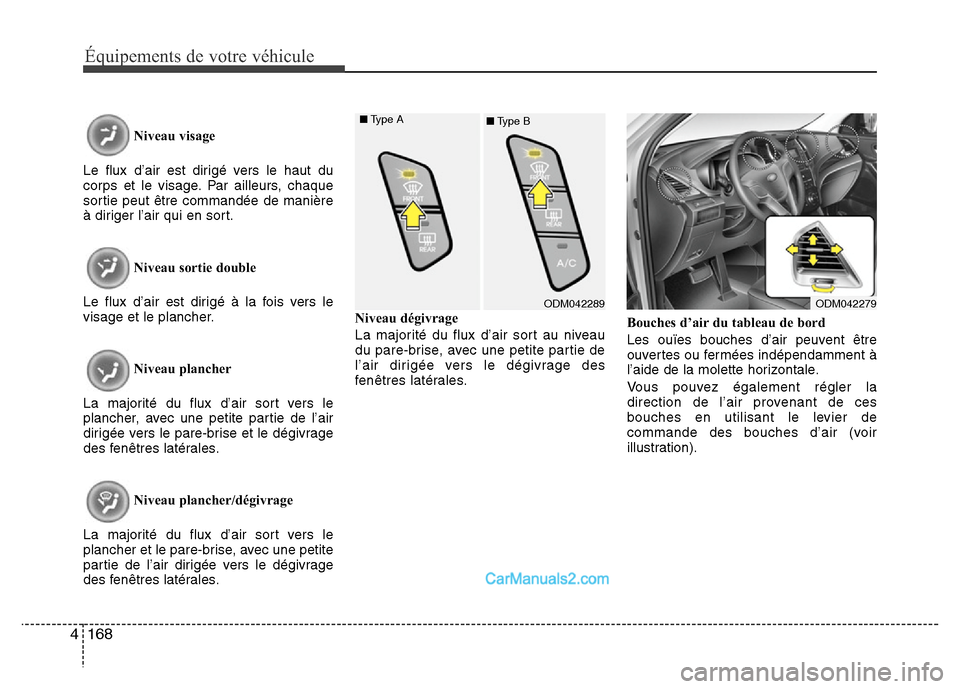

Niveau visage
Le flux d’air est dirigé vers le haut du
corps et le visage. Par ailleurs, chaque
sortie peut être commandée de manière
à diriger l’air qui en sort.
Niveau sortie double
Le flux d’air est dirigé à la fois vers le
visage et le plancher.
Niveau plancher
La majorité du flux d’air sort vers le
plancher, avec une petite partie de l’air
dirigée vers le pare-brise et le dégivrage
des fenêtres latérales.
Niveau plancher/dégivrage
La majorité du flux d’air sort vers le
plancher et le pare-brise, avec une petite
partie de l’air dirigée vers le dégivrage
des fenêtres latérales.Niveau dégivrage
La majorité du flux d’air sort au niveau
du pare-brise, avec une petite partie de
l’air dirigée vers le dégivrage des
fenêtres latérales.Bouches d’air du tableau de bord
Les ouïes bouches d’air peuvent être
ouvertes ou fermées indépendamment à
l’aide de la molette horizontale.
Vous pouvez également régler la
direction de l’air provenant de ces
bouches en utilisant le levier de
commande des bouches d’air (voir
illustration).
ODM042289 ■Type A
■Type BODM042279
Page 273 of 753

4 169
Équipements de votre véhicule

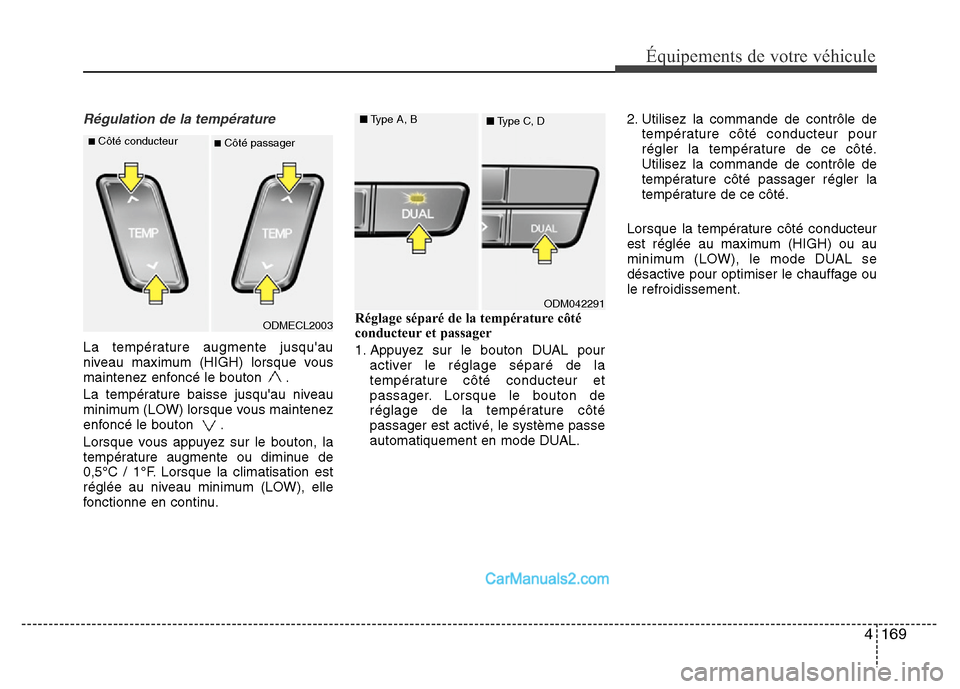

Régulation de la température
La température augmente jusqu'au
niveau maximum (HIGH) lorsque vous
maintenez enfoncé le bouton .
La température baisse jusqu'au niveau
minimum (LOW) lorsque vous maintenez
enfoncé le bouton .
Lorsque vous appuyez sur le bouton, la
température augmente ou diminue de
0,5°C / 1°F. Lorsque la climatisation est
réglée au niveau minimum (LOW), elle
fonctionne en continu.Réglage séparé de la température côté
conducteur et passager
1. Appuyez sur le bouton DUAL pour
activer le réglage séparé de la
température côté conducteur et
passager. Lorsque le bouton de
réglage de la température côté
passager est activé, le système passe
automatiquement en mode DUAL.2. Utilisez la commande de contrôle de
température côté conducteur pour
régler la température de ce côté.
Utilisez la commande de contrôle de
température côté passager régler la
température de ce côté.
Lorsque la température côté conducteur
est réglée au maximum (HIGH) ou au
minimum (LOW), le mode DUAL se
désactive pour optimiser le chauffage ou
le refroidissement.
ODMECL2003
■Côté conducteur■Côté passager
ODM042291 ■Type A, B
■Type C, D
Page 274 of 753

170 4
Équipements de votre véhicule

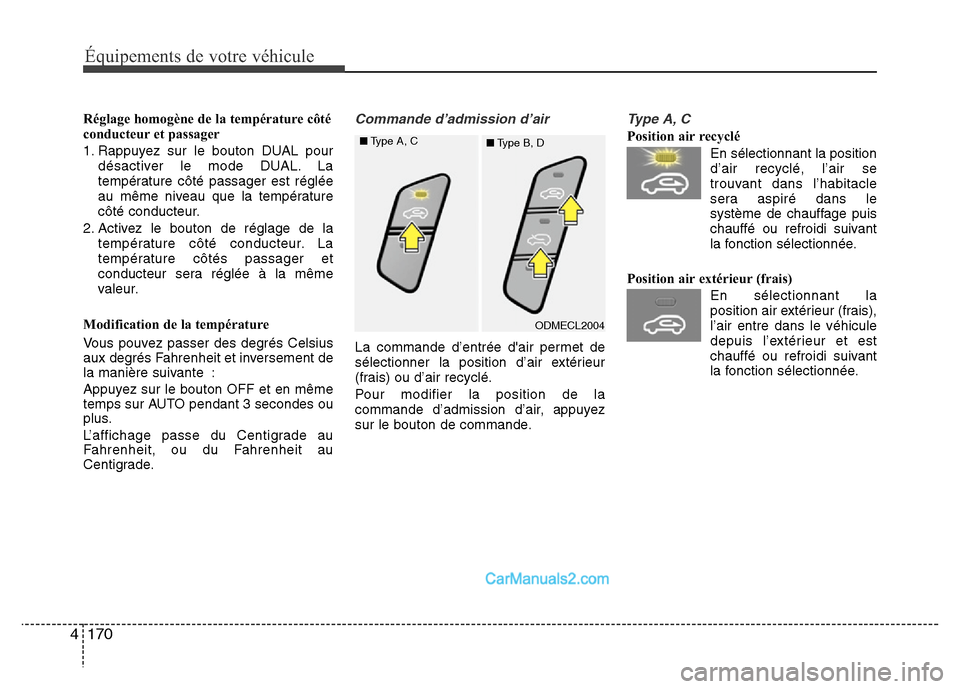

Réglage homogène de la température côté
conducteur et passager
1. Rappuyez sur le bouton DUAL pour
désactiver le mode DUAL. La
température côté passager est réglée
au même niveau que la température
côté conducteur.
2. Activez le bouton de réglage de la
température côté conducteur. La
température côtés passager et
conducteur sera réglée à la même
valeur.
Modification de la température
Vous pouvez passer des degrés Celsius
aux degrés Fahrenheit et inversement de
la manière suivante :
Appuyez sur le bouton OFF et en même
temps sur AUTO pendant 3 secondes ou
plus.
L’affichage passe du Centigrade au
Fahrenheit, ou du Fahrenheit au
Centigrade.Commande d’admission d’air
La commande d’entrée d'air permet de
sélectionner la position d’air extérieur
(frais) ou d’air recyclé.
Pour modifier la position de la
commande d’admission d’air, appuyez
sur le bouton de commande.
Type A, C
Position air recyclé
En sélectionnant la position
d’air recyclé, l’air se
trouvant dans l’habitacle
sera aspiré dans le
système de chauffage puis
chauffé ou refroidi suivant
la fonction sélectionnée.
Position air extérieur (frais)
En sélectionnant la
position air extérieur (frais),
l’air entre dans le véhicule
depuis l’extérieur et est
chauffé ou refroidi suivant
la fonction sélectionnée.
ODMECL2004 ■Type A, C
■Type B, D
Page 275 of 753

4 171
Équipements de votre véhicule

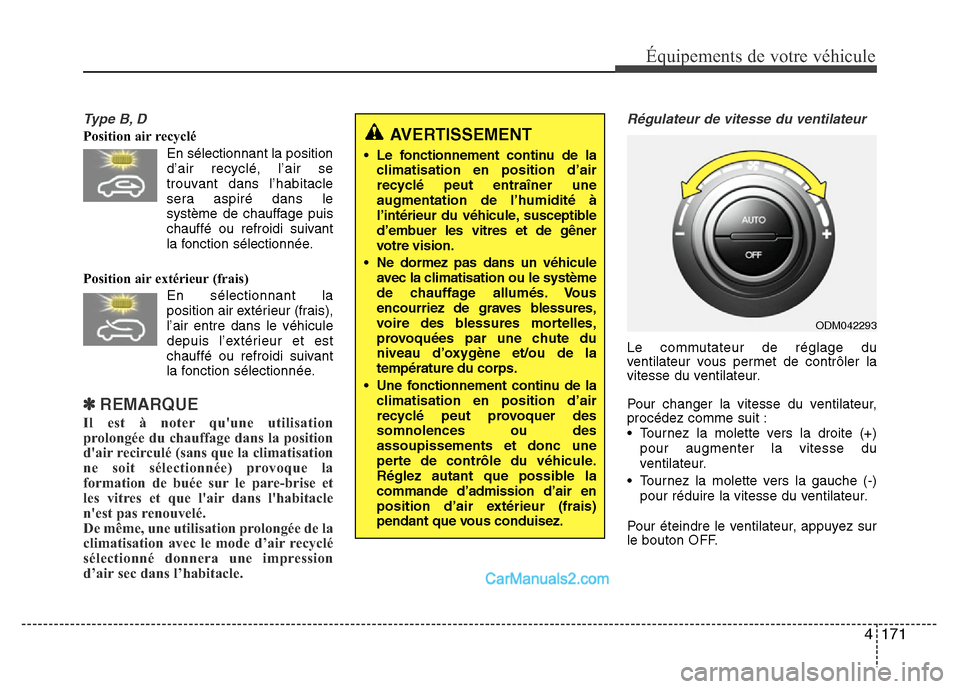

Type B, D
Position air recyclé
En sélectionnant la position
d’air recyclé, l’air se
trouvant dans l’habitacle
sera aspiré dans le
système de chauffage puis
chauffé ou refroidi suivant
la fonction sélectionnée.
Position air extérieur (frais)
En sélectionnant la
position air extérieur (frais),
l’air entre dans le véhicule
depuis l’extérieur et est
chauffé ou refroidi suivant
la fonction sélectionnée.
✽REMARQUE
Il est à noter qu'une utilisation
prolongée du chauffage dans la position
d'air recirculé (sans que la climatisation
ne soit sélectionnée) provoque la
formation de buée sur le pare-brise et
les vitres et que l'air dans l'habitacle
n'est pas renouvelé.
De même, une utilisation prolongée de la
climatisation avec le mode d’air recyclé
sélectionné donnera une impression
d’air sec dans l’habitacle.
Régulateur de vitesse du ventilateur
Le commutateur de réglage du
ventilateur vous permet de contrôler la
vitesse du ventilateur.
Pour changer la vitesse du ventilateur,
procédez comme suit :
• Tournez la molette vers la droite (+)
pour augmenter la vitesse du
ventilateur.
• Tournez la molette vers la gauche (-)
pour réduire la vitesse du ventilateur.
Pour éteindre le ventilateur, appuyez sur
le bouton OFF.
AVERTISSEMENT
• Le fonctionnement continu de la
climatisation en position d’air
recyclé peut entraîner une
augmentation de l’humidité à
l’intérieur du véhicule, susceptible
d’embuer les vitres et de gêner
votre vision.
• Ne dormez pas dans un véhicule
avec la climatisation ou le système
de chauffage allumés. Vous
encourriez de graves blessures,
voire des blessures mortelles,
provoquées par une chute du
niveau d’oxygène et/ou de la
température du corps.
• Une fonctionnement continu de la
climatisation en position d’air
recyclé peut provoquer des
somnolences ou des
assoupissements et donc une
perte de contrôle du véhicule.
Réglez autant que possible la
commande d’admission d’air en
position d’air extérieur (frais)
pendant que vous conduisez.
ODM042293
Page 276 of 753

172 4
Équipements de votre véhicule

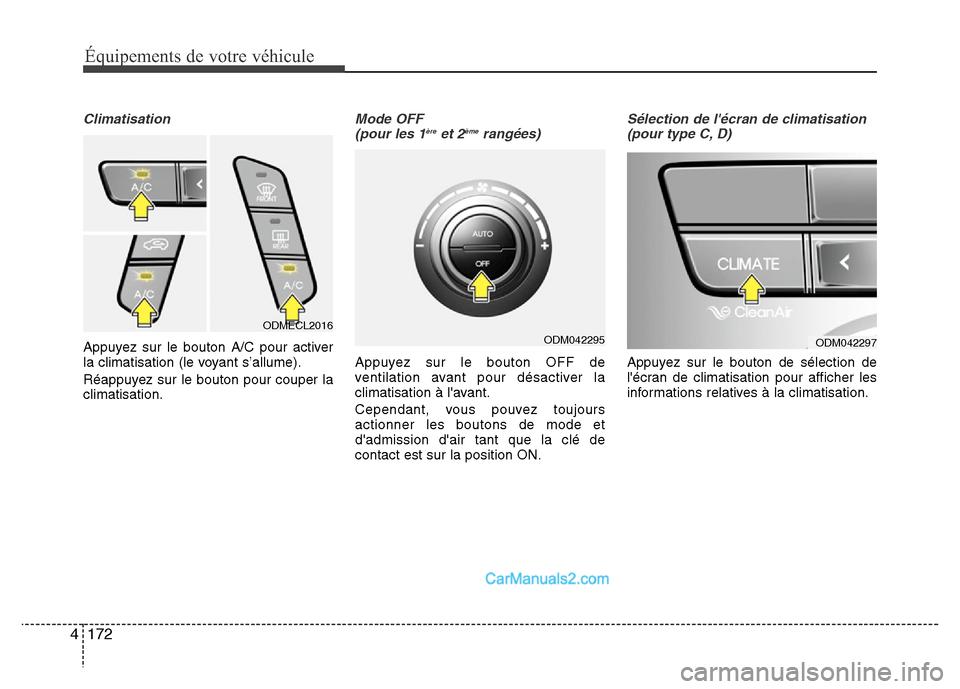

Climatisation
Appuyez sur le bouton A/C pour activer
la climatisation (le voyant s’allume).
Réappuyez sur le bouton pour couper la
climatisation.
Mode OFF
(pour les 1èreet 2èmerangées)
Appuyez sur le bouton OFF de
ventilation avant pour désactiver la
climatisation à l'avant.
Cependant, vous pouvez toujours
actionner les boutons de mode et
d'admission d'air tant que la clé de
contact est sur la position ON.
Sélection de l'écran de climatisation
(pour type C, D)
Appuyez sur le bouton de sélection de
l'écran de climatisation pour afficher les
informations relatives à la climatisation.
ODM042295ODM042297
ODMECL2016
Page 277 of 753

4 173
Équipements de votre véhicule

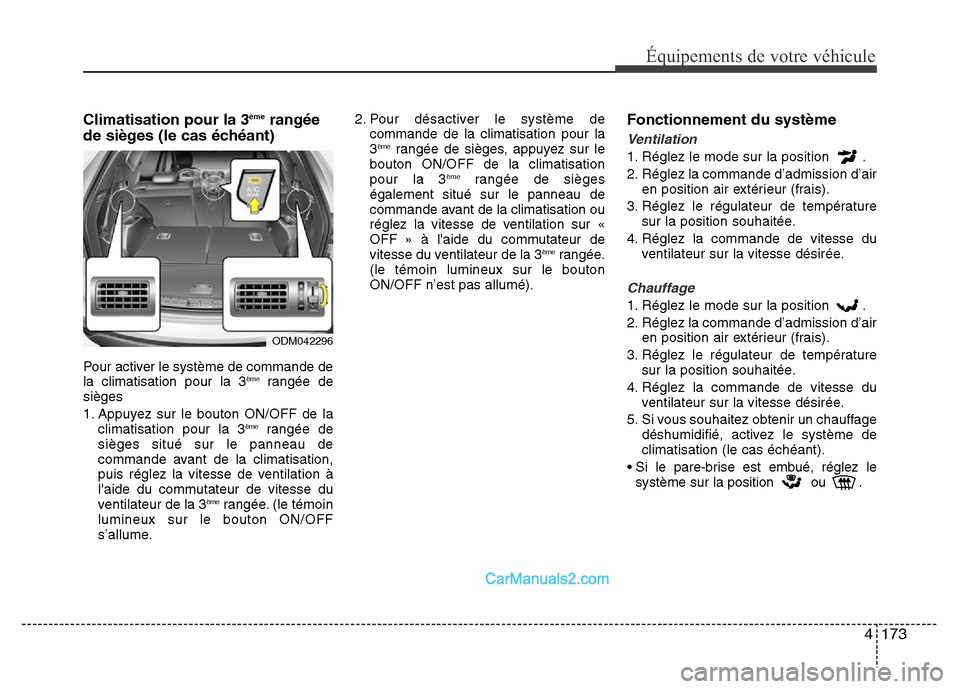

Climatisation pour la 3èmerangée
de sièges (le cas échéant)
Pour activer le système de commande de
la climatisation pour la 3èmerangée de
sièges
1. Appuyez sur le bouton ON/OFF de la
climatisation pour la 3
èmerangée de
sièges situé sur le panneau de
commande avant de la climatisation,
puis réglez la vitesse de ventilation à
l'aide du commutateur de vitesse du
ventilateur de la 3
èmerangée. (le témoin
lumineux sur le bouton ON/OFF
s’allume.2. Pour désactiver le système de
commande de la climatisation pour la
3
èmerangée de sièges, appuyez sur le
bouton ON/OFF de la climatisation
pour la 3
èmerangée de sièges
également situé sur le panneau de
commande avant de la climatisation ou
réglez la vitesse de ventilation sur «
OFF » à l'aide du commutateur de
vitesse du ventilateur de la 3
èmerangée.
(le témoin lumineux sur le bouton
ON/OFF n’est pas allumé).
Fonctionnement du système
Ventilation
1. Réglez le mode sur la position .
2. Réglez la commande d’admission d’air
en position air extérieur (frais).
3. Réglez le régulateur de température
sur la position souhaitée.
4. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
Chauffage
1. Réglez le mode sur la position .
2. Réglez la commande d’admission d’air
en position air extérieur (frais).
3. Réglez le régulateur de température
sur la position souhaitée.
4. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
5. Si vous souhaitez obtenir un chauffage
déshumidifié, activez le système de
climatisation (le cas échéant).
• Si le pare-brise est embué, réglez le
système sur la position ou .
ODM042296
Page 278 of 753

174 4
Équipements de votre véhiculeÉquipements de votre véhicule

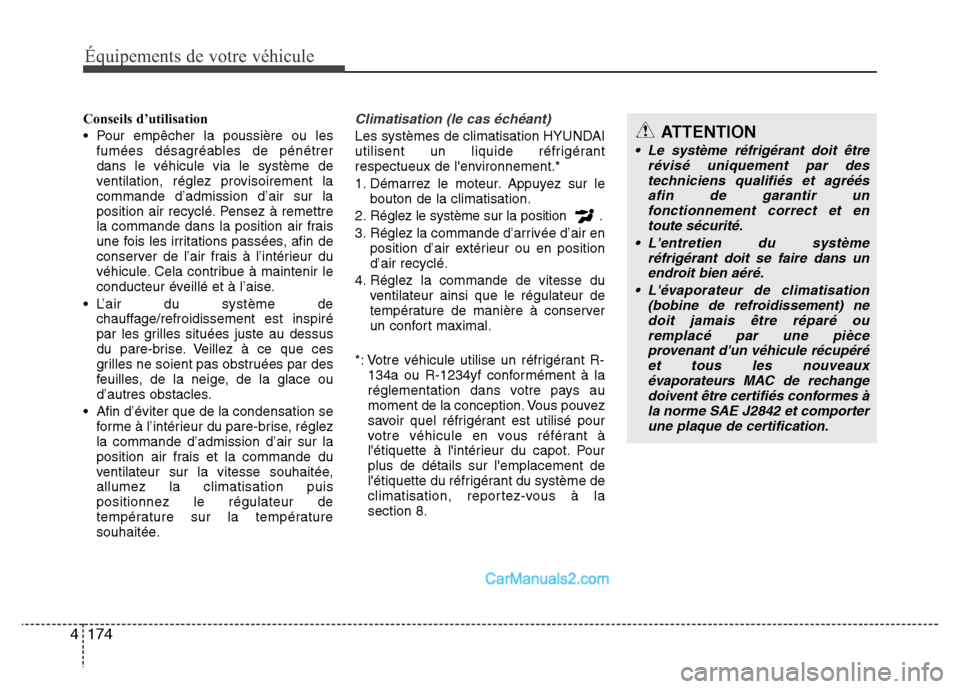

Conseils d’utilisation
• Pour empêcher la poussière ou les
fumées désagréables de pénétrer
dans le véhicule via le système de
ventilation, réglez provisoirement la
commande d’admission d’air sur la
position air recyclé. Pensez à remettre
la commande dans la position air frais
une fois les irritations passées, afin de
conserver de l’air frais à l’intérieur du
véhicule. Cela contribue à maintenir le
conducteur éveillé et à l’aise.
• L’air du système de
chauffage/refroidissement est inspiré
par les grilles situées juste au dessus
du pare-brise. Veillez à ce que ces
grilles ne soient pas obstruées par des
feuilles, de la neige, de la glace ou
d’autres obstacles.
• Afin d’éviter que de la condensation se
forme à l’intérieur du pare-brise, réglez
la commande d’admission d’air sur la
position air frais et la commande du
ventilateur sur la vitesse souhaitée,
allumez la climatisation puis
positionnez le régulateur de
température sur la température
souhaitée.Climatisation (le cas échéant)
Les systèmes de climatisation HYUNDAI
utilisent un liquide réfrigérant
respectueux de l'environnement.*
1. Démarrez le moteur. Appuyez sur le
bouton de la climatisation.
2. Réglez le système sur la position .
3. Réglez la commande d’arrivée d’air en
position d’air extérieur ou en position
d’air recyclé.
4. Réglez la commande de vitesse du
ventilateur ainsi que le régulateur de
température de manière à conserver
un confort maximal.
*: Votre véhicule utilise un réfrigérant R-
134a ou R-1234yf conformément à la
réglementation dans votre pays au
moment de la conception. Vous pouvez
savoir quel réfrigérant est utilisé pour
votre véhicule en vous référant à
l'étiquette à l'intérieur du capot. Pour
plus de détails sur l'emplacement de
l'étiquette du réfrigérant du système de
climatisation, reportez-vous à la
section 8.ATTENTION
• Le système réfrigérant doit être
révisé uniquement par des
techniciens qualifiés et agréés
afin de garantir un
fonctionnement correct et en
toute sécurité.
• L'entretien du système
réfrigérant doit se faire dans un
endroit bien aéré.
• L'évaporateur de climatisation
(bobine de refroidissement) ne
doit jamais être réparé ou
remplacé par une pièce
provenant d'un véhicule récupéré
et tous les nouveaux
évaporateurs MAC de rechange
doivent être certifiés conformes à
la norme SAE J2842 et comporter
une plaque de certification.
Page 279 of 753

4 175
Équipements de votre véhicule

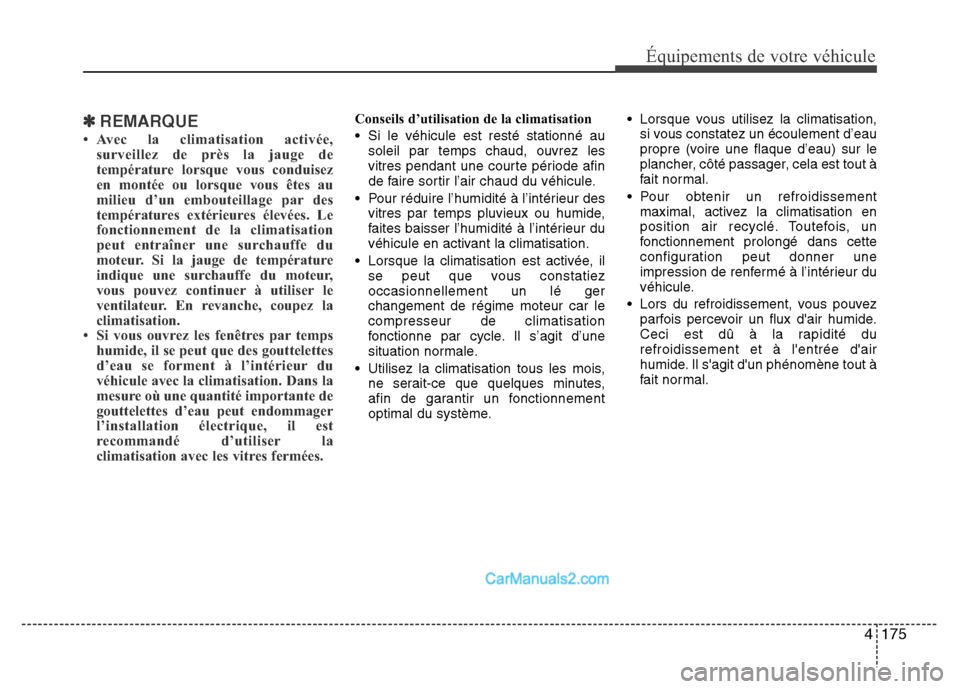

✽REMARQUE
• Avec la climatisation activée,
surveillez de près la jauge de
température lorsque vous conduisez
en montée ou lorsque vous êtes au
milieu d’un embouteillage par des
températures extérieures élevées. Le
fonctionnement de la climatisation
peut entraîner une surchauffe du
moteur. Si la jauge de température
indique une surchauffe du moteur,
vous pouvez continuer à utiliser le
ventilateur. En revanche, coupez la
climatisation.
• Si vous ouvrez les fenêtres par temps
humide, il se peut que des gouttelettes
d’eau se forment à l’intérieur du
véhicule avec la climatisation. Dans la
mesure où une quantité importante de
gouttelettes d’eau peut endommager
l’installation électrique, il est
recommandé d’utiliser la
climatisation avec les vitres fermées.
Conseils d’utilisation de la climatisation
• Si le véhicule est resté stationné au
soleil par temps chaud, ouvrez les
vitres pendant une courte période afin
de faire sortir l’air chaud du véhicule.
• Pour réduire l’humidité à l’intérieur des
vitres par temps pluvieux ou humide,
faites baisser l’humidité à l’intérieur du
véhicule en activant la climatisation.
• Lorsque la climatisation est activée, il
se peut que vous constatiez
occasionnellement un lé ger
changement de régime moteur car le
compresseur de climatisation
fonctionne par cycle. Il s’agit d’une
situation normale.
• Utilisez la climatisation tous les mois,
ne serait-ce que quelques minutes,
afin de garantir un fonctionnement
optimal du système.• Lorsque vous utilisez la climatisation,
si vous constatez un écoulement d’eau
propre (voire une flaque d’eau) sur le
plancher, côté passager, cela est tout à
fait normal.
• Pour obtenir un refroidissement
maximal, activez la climatisation en
position air recyclé. Toutefois, un
fonctionnement prolongé dans cette
configuration peut donner une
impression de renfermé à l’intérieur du
véhicule.
• Lors du refroidissement, vous pouvez
parfois percevoir un flux d'air humide.
Ceci est dû à la rapidité du
refroidissement et à l'entrée d'air
humide. Il s'agit d'un phénomène tout à
fait normal.
Page 280 of 753

176 4
Équipements de votre véhicule

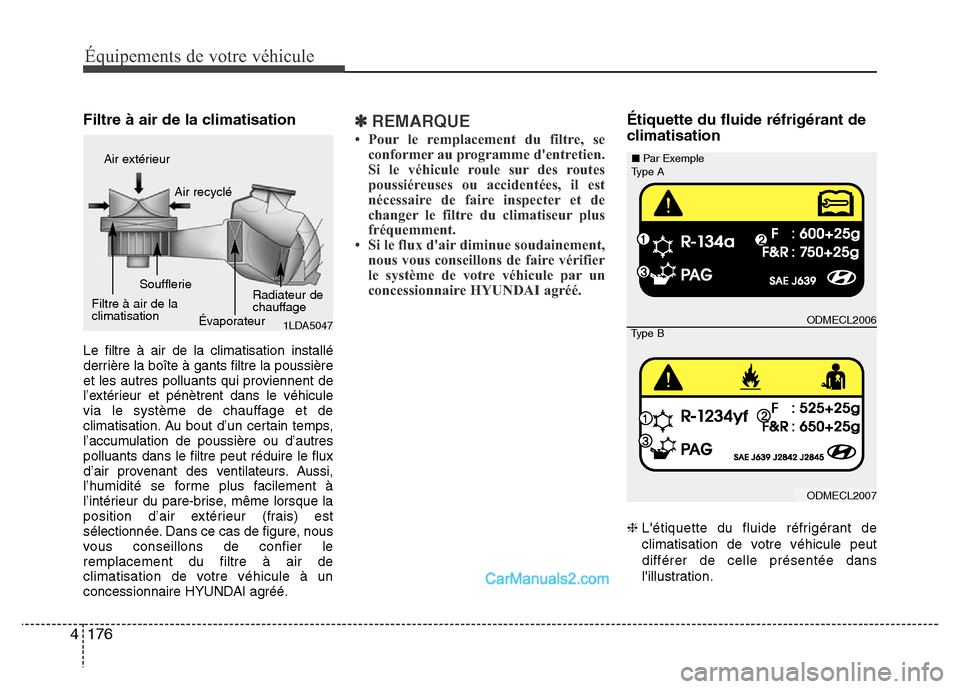

Filtre à air de la climatisation
Le filtre à air de la climatisation installé
derrière la boîte à gants filtre la poussière
et les autres polluants qui proviennent de
l’extérieur et pénètrent dans le véhicule
via le système de chauffage et de
climatisation. Au bout d’un certain temps,
l’accumulation de poussière ou d’autres
polluants dans le filtre peut réduire le flux
d’air provenant des ventilateurs. Aussi,
l’humidité se forme plus facilement à
l’intérieur du pare-brise, même lorsque la
position d’air extérieur (frais) est
sélectionnée. Dans ce cas de figure, nous
vous conseillons de confier le
remplacement du filtre à air de
climatisation de votre véhicule à un
concessionnaire HYUNDAI agréé.
✽REMARQUE
• Pour le remplacement du filtre, se
conformer au programme d'entretien.
Si le véhicule roule sur des routes
poussiéreuses ou accidentées, il est
nécessaire de faire inspecter et de
changer le filtre du climatiseur plus
fréquemment.
• Si le flux d'air diminue soudainement,
nous vous conseillons de faire vérifier
le système de votre véhicule par un
concessionnaire HYUNDAI agréé.
Étiquette du fluide réfrigérant de
climatisation
❈L'étiquette du fluide réfrigérant de
climatisation de votre véhicule peut
différer de celle présentée dans
l'illustration.
1LDA5047
Air extérieur
Air recyclé
Filtre à air de la
climatisationSoufflerie
ÉvaporateurRadiateur de
chauffage
ODMECL2006
ODMECL2007 Type B
Type A■Par Exemple
