Hyundai Santa Fe 2012 Manuel du propriétaire (in French)

595
Conduire votre véhicule

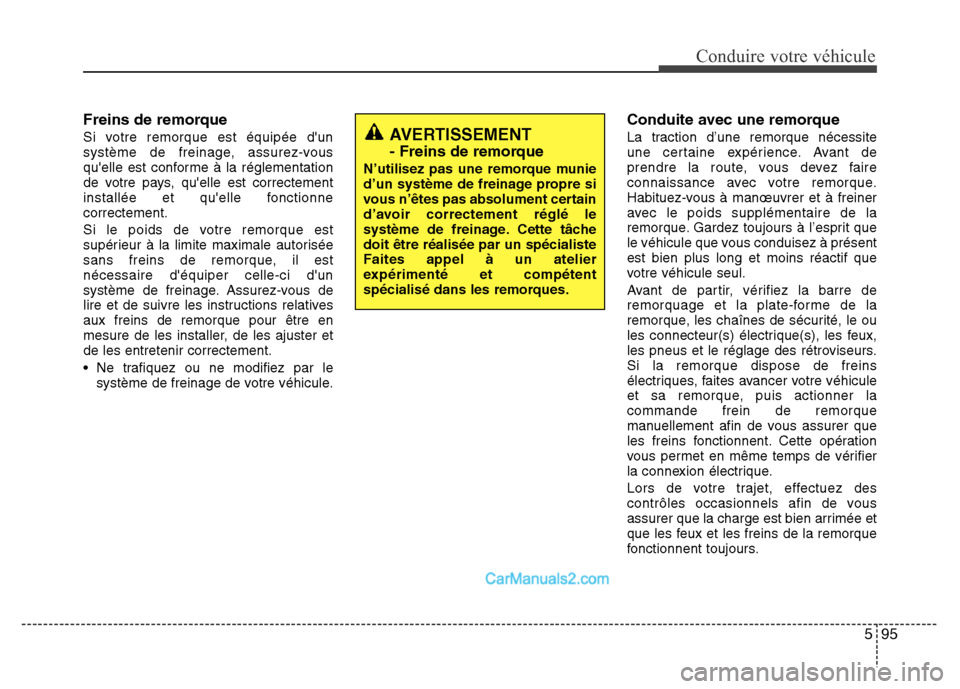

Freins de remorque
Si votre remorque est équipée d'un
système de freinage, assurez-vous
qu'elle est conforme à la réglementation
de votre pays, qu'elle est correctement
installée et qu'elle fonctionne
correctement.
Si le poids de votre remorque est
supérieur à la limite maximale autorisée
sans freins de remorque, il est
nécessaire d'équiper celle-ci d'un
système de freinage. Assurez-vous de
lire et de suivre les instructions relatives
aux freins de remorque pour être en
mesure de les installer, de les ajuster et
de les entretenir correctement.
• Ne trafiquez ou ne modifiez par le
système de freinage de votre véhicule.
Conduite avec une remorque
La traction d’une remorque nécessite
une certaine expérience. Avant de
prendre la route, vous devez faire
connaissance avec votre remorque.
Habituez-vous à manœuvrer et à freiner
avec le poids supplémentaire de la
remorque. Gardez toujours à l’esprit que
le véhicule que vous conduisez à présent
est bien plus long et moins réactif que
votre véhicule seul.
Avant de partir, vérifiez la barre de
remorquage et la plate-forme de la
remorque, les chaînes de sécurité, le ou
les connecteur(s) électrique(s), les feux,
les pneus et le réglage des rétroviseurs.
Si la remorque dispose de freins
électriques, faites avancer votre véhicule
et sa remorque, puis actionner la
commande frein de remorque
manuellement afin de vous assurer que
les freins fonctionnent. Cette opération
vous permet en même temps de vérifier
la connexion électrique.
Lors de votre trajet, effectuez des
contrôles occasionnels afin de vous
assurer que la charge est bien arrimée et
que les feux et les freins de la remorque
fonctionnent toujours.AVERTISSEMENT
- Freins de remorque
N’utilisez pas une remorque munie
d’un système de freinage propre si
vous n’êtes pas absolument certain
d’avoir correctement réglé le
système de freinage. Cette tâche
doit être réalisée par un spécialiste
Faites appel à un atelier
expérimenté et compétent
spécialisé dans les remorques.

Conduire votre véhicule
96 5

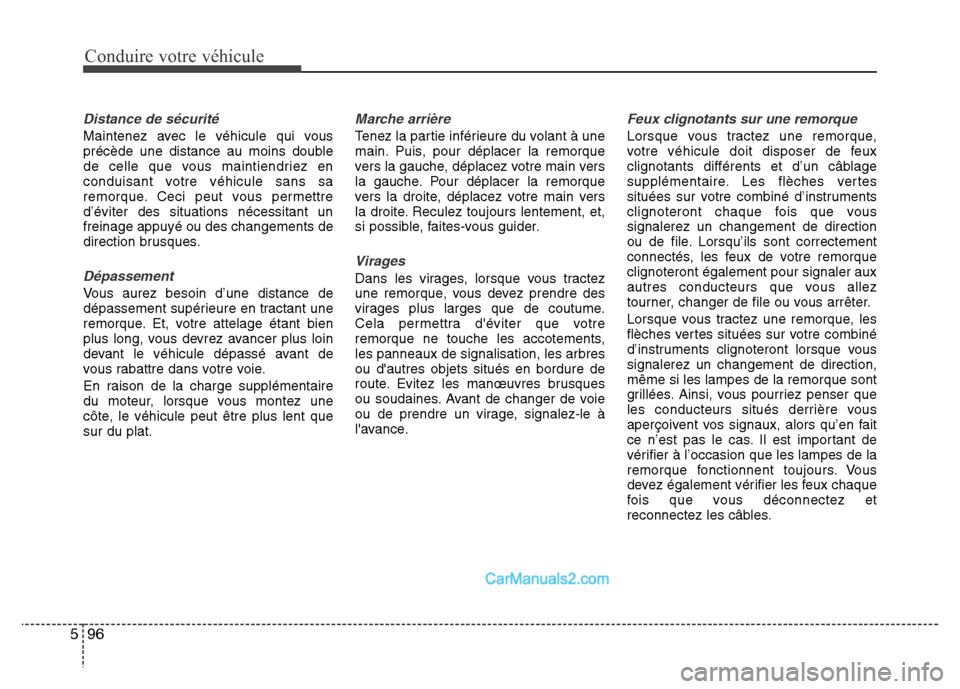

Distance de sécurité
Maintenez avec le véhicule qui vous
précède une distance au moins double
de celle que vous maintiendriez en
conduisant votre véhicule sans sa
remorque. Ceci peut vous permettre
d’éviter des situations nécessitant un
freinage appuyé ou des changements de
direction brusques.
Dépassement
Vous aurez besoin d’une distance de
dépassement supérieure en tractant une
remorque. Et, votre attelage étant bien
plus long, vous devrez avancer plus loin
devant le véhicule dépassé avant de
vous rabattre dans votre voie.
En raison de la charge supplémentaire
du moteur, lorsque vous montez une
côte, le véhicule peut être plus lent que
sur du plat.
Marche arrière
Tenez la partie inférieure du volant à une
main. Puis, pour déplacer la remorque
vers la gauche, déplacez votre main vers
la gauche. Pour déplacer la remorque
vers la droite, déplacez votre main vers
la droite. Reculez toujours lentement, et,
si possible, faites-vous guider.
Virages
Dans les virages, lorsque vous tractez
une remorque, vous devez prendre des
virages plus larges que de coutume.
Cela permettra d'éviter que votre
remorque ne touche les accotements,
les panneaux de signalisation, les arbres
ou d'autres objets situés en bordure de
route. Evitez les manœuvres brusques
ou soudaines. Avant de changer de voie
ou de prendre un virage, signalez-le à
l'avance.
Feux clignotants sur une remorque
Lorsque vous tractez une remorque,
votre véhicule doit disposer de feux
clignotants différents et d’un câblage
supplémentaire. Les flèches vertes
situées sur votre combiné d’instruments
clignoteront chaque fois que vous
signalerez un changement de direction
ou de file. Lorsqu’ils sont correctement
connectés, les feux de votre remorque
clignoteront également pour signaler aux
autres conducteurs que vous allez
tourner, changer de file ou vous arrêter.
Lorsque vous tractez une remorque, les
flèches vertes situées sur votre combiné
d’instruments clignoteront lorsque vous
signalerez un changement de direction,
même si les lampes de la remorque sont
grillées. Ainsi, vous pourriez penser que
les conducteurs situés derrière vous
aperçoivent vos signaux, alors qu’en fait
ce n’est pas le cas. Il est important de
vérifier à l’occasion que les lampes de la
remorque fonctionnent toujours. Vous
devez également vérifier les feux chaque
fois que vous déconnectez et
reconnectez les câbles.

597
Conduire votre véhicule

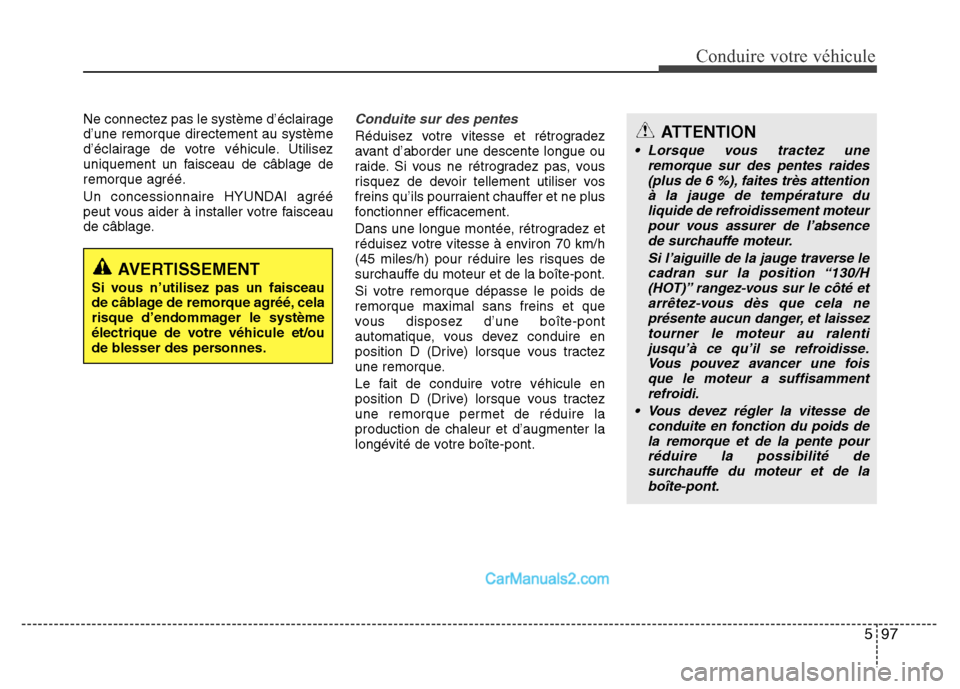

Ne connectez pas le système d’éclairage
d’une remorque directement au système
d’éclairage de votre véhicule. Utilisez
uniquement un faisceau de câblage de
remorque agréé.
Un concessionnaire HYUNDAI agréé
peut vous aider à installer votre faisceau
de câblage.Conduite sur des pentes
Réduisez votre vitesse et rétrogradez
avant d’aborder une descente longue ou
raide. Si vous ne rétrogradez pas, vous
risquez de devoir tellement utiliser vos
freins qu’ils pourraient chauffer et ne plus
fonctionner efficacement.
Dans une longue montée, rétrogradez et
réduisez votre vitesse à environ 70 km/h
(45 miles/h) pour réduire les risques de
surchauffe du moteur et de la boîte-pont.
Si votre remorque dépasse le poids de
remorque maximal sans freins et que
vous disposez d’une boîte-pont
automatique, vous devez conduire en
position D (Drive) lorsque vous tractez
une remorque.
Le fait de conduire votre véhicule en
position D (Drive) lorsque vous tractez
une remorque permet de réduire la
production de chaleur et d’augmenter la
longévité de votre boîte-pont.
AVERTISSEMENT
Si vous n’utilisez pas un faisceau
de câblage de remorque agréé, cela
risque d’endommager le système
électrique de votre véhicule et/ou
de blesser des personnes.
ATTENTION
• Lorsque vous tractez une
remorque sur des pentes raides
(plus de 6 %), faites très attention
à la jauge de température du
liquide de refroidissement moteur
pour vous assurer de l’absence
de surchauffe moteur.
Si l’aiguille de la jauge traverse le
cadran sur la position “130/H
(HOT)” rangez-vous sur le côté et
arrêtez-vous dès que cela ne
présente aucun danger, et laissez
tourner le moteur au ralenti
jusqu’à ce qu’il se refroidisse.
Vous pouvez avancer une fois
que le moteur a suffisamment
refroidi.
• Vous devez régler la vitesse de
conduite en fonction du poids de
la remorque et de la pente pour
réduire la possibilité de
surchauffe du moteur et de la
boîte-pont.

Conduire votre véhicule
98 5

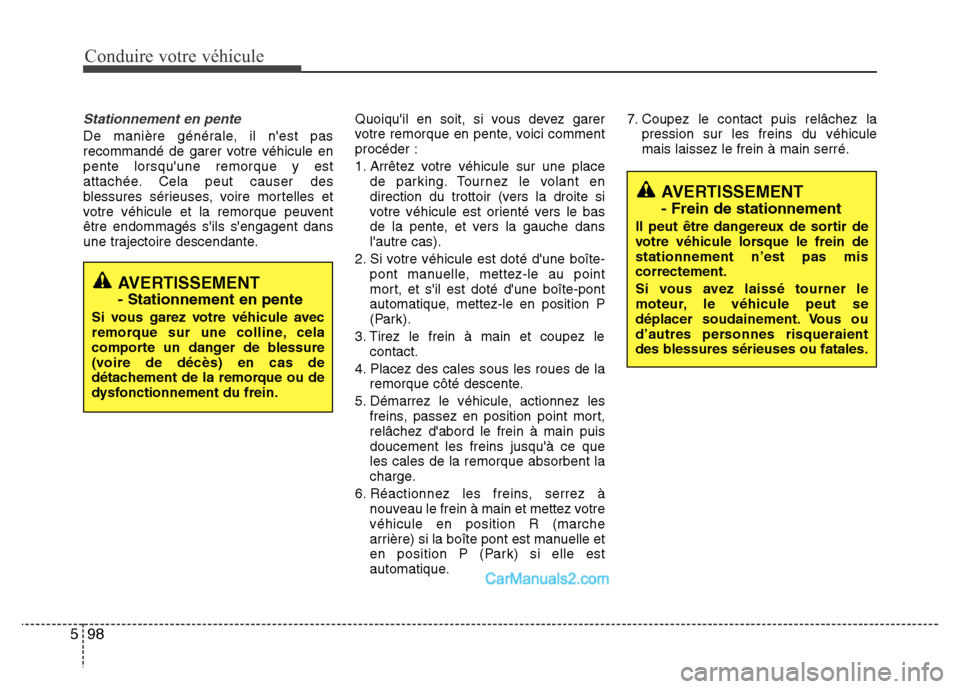

Stationnement en pente
De manière générale, il n'est pas
recommandé de garer votre véhicule en
pente lorsqu'une remorque y est
attachée. Cela peut causer des
blessures sérieuses, voire mortelles et
votre véhicule et la remorque peuvent
être endommagés s'ils s'engagent dans
une trajectoire descendante.Quoiqu'il en soit, si vous devez garer
votre remorque en pente, voici comment
procéder :
1. Arrêtez votre véhicule sur une place
de parking. Tournez le volant en
direction du trottoir (vers la droite si
votre véhicule est orienté vers le bas
de la pente, et vers la gauche dans
l'autre cas).
2. Si votre véhicule est doté d'une boîte-
pont manuelle, mettez-le au point
mort, et s'il est doté d'une boîte-pont
automatique, mettez-le en position P
(Park).
3. Tirez le frein à main et coupez le
contact.
4. Placez des cales sous les roues de la
remorque côté descente.
5. Démarrez le véhicule, actionnez les
freins, passez en position point mort,
relâchez d'abord le frein à main puis
doucement les freins jusqu'à ce que
les cales de la remorque absorbent la
charge.
6. Réactionnez les freins, serrez à
nouveau le frein à main et mettez votre
véhicule en position R (marche
arrière) si la boîte pont est manuelle et
en position P (Park) si elle est
automatique.7. Coupez le contact puis relâchez la
pression sur les freins du véhicule
mais laissez le frein à main serré.
AVERTISSEMENT
- Stationnement en pente
Si vous garez votre véhicule avec
remorque sur une colline, cela
comporte un danger de blessure
(voire de décès) en cas de
détachement de la remorque ou de
dysfonctionnement du frein.
AVERTISSEMENT
- Frein de stationnement
Il peut être dangereux de sortir de
votre véhicule lorsque le frein de
stationnement n’est pas mis
correctement.
Si vous avez laissé tourner le
moteur, le véhicule peut se
déplacer soudainement. Vous ou
d’autres personnes risqueraient
des blessures sérieuses ou fatales.

599
Conduire votre véhicule

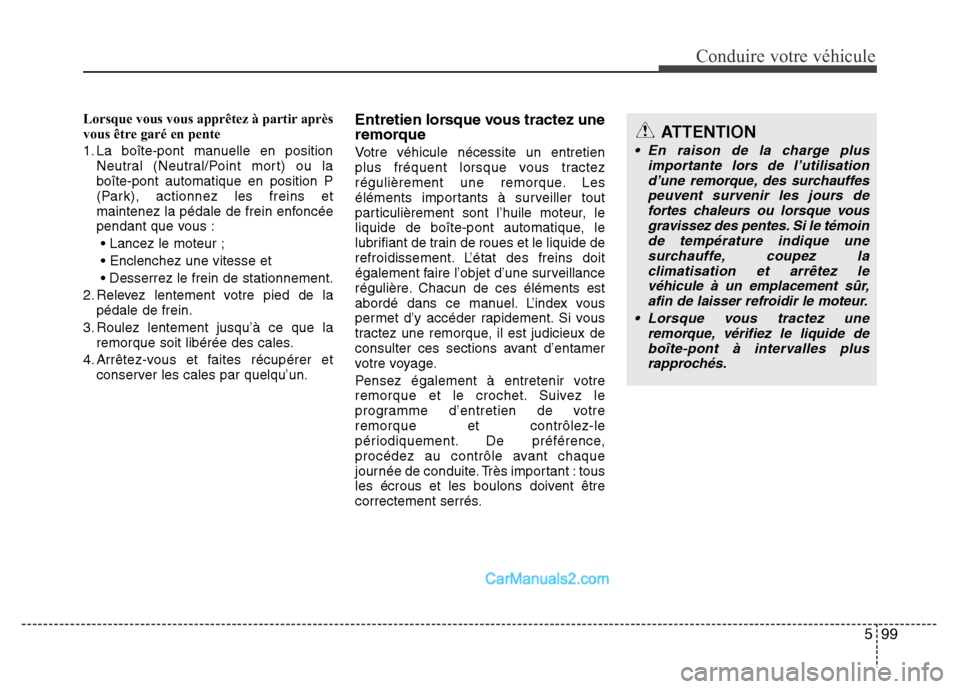

Lorsque vous vous apprêtez à partir après
vous être garé en pente
1. La boîte-pont manuelle en position
Neutral (Neutral/Point mort) ou la
boîte-pont automatique en position P
(Park), actionnez les freins et
maintenez la pédale de frein enfoncée
pendant que vous :
• Lancez le moteur ;
• Enclenchez une vitesse et
• Desserrez le frein de stationnement.
2. Relevez lentement votre pied de la
pédale de frein.
3. Roulez lentement jusqu’à ce que la
remorque soit libérée des cales.
4. Arrêtez-vous et faites récupérer et
conserver les cales par quelqu’un.Entretien lorsque vous tractez une
remorque
Votre véhicule nécessite un entretien
plus fréquent lorsque vous tractez
régulièrement une remorque. Les
éléments importants à surveiller tout
particulièrement sont l’huile moteur, le
liquide de boîte-pont automatique, le
lubrifiant de train de roues et le liquide de
refroidissement. L’état des freins doit
également faire l’objet d’une surveillance
régulière. Chacun de ces éléments est
abordé dans ce manuel. L’index vous
permet d’y accéder rapidement. Si vous
tractez une remorque, il est judicieux de
consulter ces sections avant d’entamer
votre voyage.
Pensez également à entretenir votre
remorque et le crochet. Suivez le
programme d’entretien de votre
remorque et contrôlez-le
périodiquement. De préférence,
procédez au contrôle avant chaque
journée de conduite. Très important : tous
les écrous et les boulons doivent être
correctement serrés.
ATTENTION
• En raison de la charge plus
importante lors de l’utilisation
d’une remorque, des surchauffes
peuvent survenir les jours de
fortes chaleurs ou lorsque vous
gravissez des pentes. Si le témoin
de température indique une
surchauffe, coupez la
climatisation et arrêtez le
véhicule à un emplacement sûr,
afin de laisser refroidir le moteur.
• Lorsque vous tractez une
remorque, vérifiez le liquide de
boîte-pont à intervalles plus
rapprochés.

Conduire votre véhicule
100 5

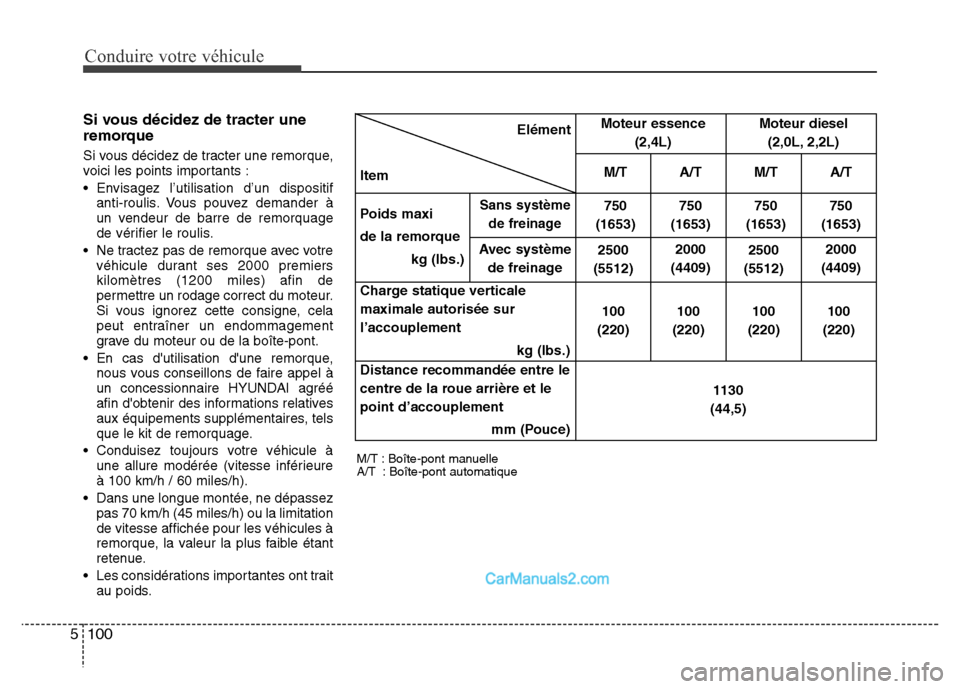

Si vous décidez de tracter une
remorque
Si vous décidez de tracter une remorque,
voici les points importants :
• Envisagez l’utilisation d’un dispositif
anti-roulis. Vous pouvez demander à
un vendeur de barre de remorquage
de vérifier le roulis.
• Ne tractez pas de remorque avec votre
véhicule durant ses 2000 premiers
kilomètres (1200 miles) afin de
permettre un rodage correct du moteur.
Si vous ignorez cette consigne, cela
peut entraîner un endommagement
grave du moteur ou de la boîte-pont.
• En cas d'utilisation d'une remorque,
nous vous conseillons de faire appel à
un concessionnaire HYUNDAI agréé
afin d'obtenir des informations relatives
aux équipements supplémentaires, tels
que le kit de remorquage.
• Conduisez toujours votre véhicule à
une allure modérée (vitesse inférieure
à 100 km/h / 60 miles/h).
• Dans une longue montée, ne dépassez
pas 70 km/h (45 miles/h) ou la limitation
de vitesse affichée pour les véhicules à
remorque, la valeur la plus faible étant
retenue.
• Les considérations importantes ont trait
au poids.
M/T : Boîte-pont manuelle
A/T : Boîte-pont automatique
Elément
ItemMoteur essence
(2,4L)Moteur diesel
(2,0L, 2,2L)
M/T A/T M/T A/T
Poids maxi
de la remorque
kg (Ibs.)
Sans système
de freinage750
(1653)750
(1653)750
(1653)750
(1653)
Avec système
de freinage2500
(5512)2000
(4409)2500
(5512)2000
(4409)
Charge statique verticale
maximale autorisée sur
l’accouplement
kg (Ibs.)100
(220)100
(220)100
(220)100
(220)
Distance recommandée entre le
centre de la roue arrière et le
point d’accouplement
mm (Pouce)1130
(44,5)

5 101
Conduire votre véhicule
AVERTISSEMENT - Remorque
• Ne chargez jamais une remorque
plus à l’arrière qu’à l’avant. L’avant
doit supporter environ 60 % de la
charge totale de la remorque et
l’arrière environ 40 %.
• Ne dépassez jamais la limite de
poids de la remorque ou du
dispositif de traction de la
remorque. Une charge inadaptée
peut endommager votre véhicule
et/ou blesser des personnes.
Contrôlez les poids et les
charges sur une balance
commerciale ou auprès d’un
poste de police autoroutier
équipé d’une balance.
• Une remorque mal chargée peut
entraîner une perte de contrôle
du véhicule.

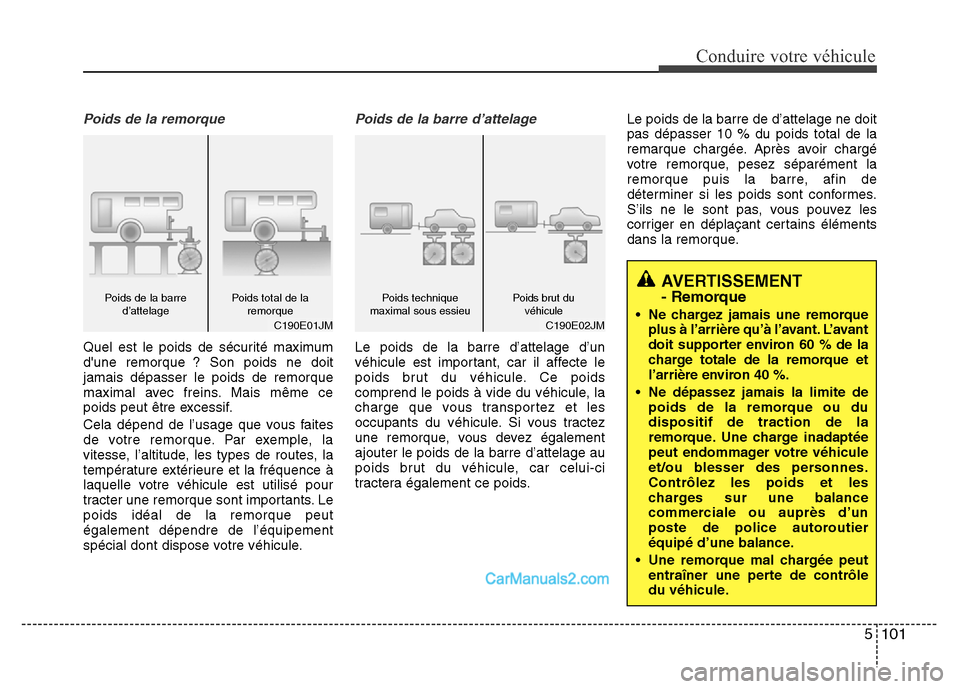

Poids de la remorque
Quel est le poids de sécurité maximum
d'une remorque ? Son poids ne doit
jamais dépasser le poids de remorque
maximal avec freins. Mais même ce
poids peut être excessif.
Cela dépend de l’usage que vous faites
de votre remorque. Par exemple, la
vitesse, l’altitude, les types de routes, la
température extérieure et la fréquence à
laquelle votre véhicule est utilisé pour
tracter une remorque sont importants. Le
poids idéal de la remorque peut
également dépendre de l’équipement
spécial dont dispose votre véhicule.
Poids de la barre d’attelage
Le poids de la barre d’attelage d’un
véhicule est important, car il affecte le
poids brut du véhicule. Ce poids
comprend le poids à vide du véhicule, la
charge que vous transportez et les
occupants du véhicule. Si vous tractez
une remorque, vous devez également
ajouter le poids de la barre d’attelage au
poids brut du véhicule, car celui-ci
tractera également ce poids.Le poids de la barre de d’attelage ne doit
pas dépasser 10 % du poids total de la
remarque chargée. Après avoir chargé
votre remorque, pesez séparément la
remorque puis la barre, afin de
déterminer si les poids sont conformes.
S’ils ne le sont pas, vous pouvez les
corriger en déplaçant certains éléments
dans la remorque.
C190E02JM
Poids technique
maximal sous essieuPoids brut du
véhicule
C190E01JM
Poids de la barre
d’attelagePoids total de la
remorque

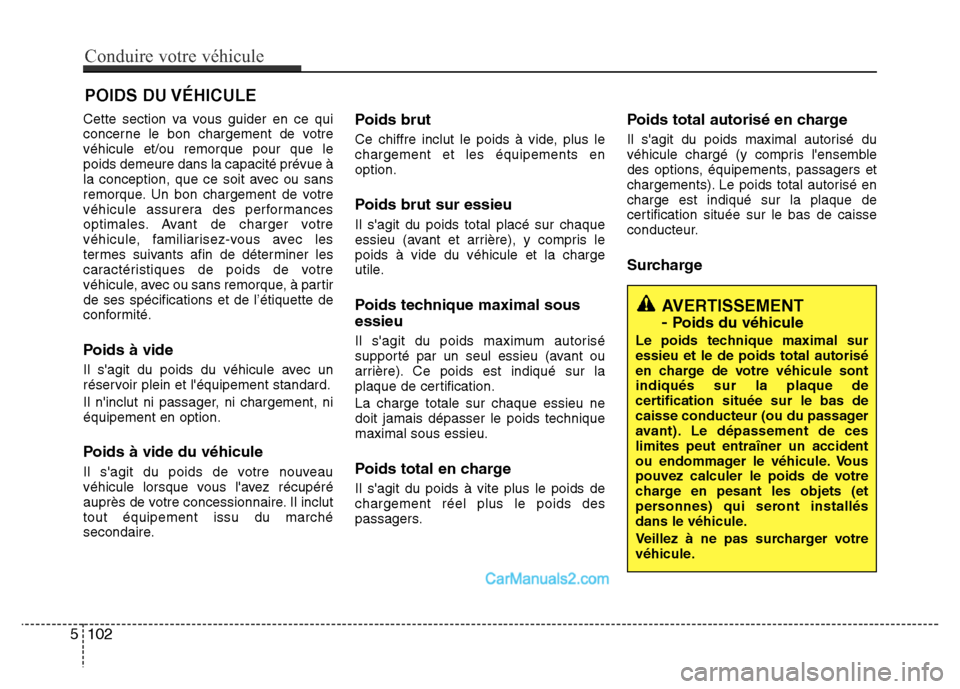

Cette section va vous guider en ce qui
concerne le bon chargement de votre
véhicule et/ou remorque pour que le
poids demeure dans la capacité prévue à
la conception, que ce soit avec ou sans
remorque. Un bon chargement de votre
véhicule assurera des performances
optimales. Avant de charger votre
véhicule, familiarisez-vous avec les
termes suivants afin de déterminer les
caractéristiques de poids de votre
véhicule, avec ou sans remorque, à partir
de ses spécifications et de l’étiquette de
conformité.
Poids à vide
Il s'agit du poids du véhicule avec un
réservoir plein et l'équipement standard.
Il n'inclut ni passager, ni chargement, ni
équipement en option.
Poids à vide du véhicule
Il s'agit du poids de votre nouveau
véhicule lorsque vous l'avez récupéré
auprès de votre concessionnaire. Il inclut
tout équipement issu du marché
secondaire.
Poids brut
Ce chiffre inclut le poids à vide, plus le
chargement et les équipements en
option.
Poids brut sur essieu
Il s'agit du poids total placé sur chaque
essieu (avant et arrière), y compris le
poids à vide du véhicule et la charge
utile.
Poids technique maximal sous
essieu
Il s'agit du poids maximum autorisé
supporté par un seul essieu (avant ou
arrière). Ce poids est indiqué sur la
plaque de certification.
La charge totale sur chaque essieu ne
doit jamais dépasser le poids technique
maximal sous essieu.
Poids total en charge
Il s'agit du poids à vite plus le poids de
chargement réel plus le poids des
passagers.
Poids total autorisé en charge
Il s'agit du poids maximal autorisé du
véhicule chargé (y compris l'ensemble
des options, équipements, passagers et
chargements). Le poids total autorisé en
charge est indiqué sur la plaque de
certification située sur le bas de caisse
conducteur.
Surcharge
POIDS DU VÉHICULE
AVERTISSEMENT
-
Poids du véhicule
Le poids technique maximal sur
essieu et le de poids total autorisé
en charge de votre véhicule sont
indiqués sur la plaque de
certification située sur le bas de
caisse conducteur (ou du passager
avant). Le dépassement de ces
limites peut entraîner un accident
ou endommager le véhicule. Vous
pouvez calculer le poids de votre
charge en pesant les objets (et
personnes) qui seront installés
dans le véhicule.
Veillez à ne pas surcharger votre
véhicule.
5 102
Conduire votre véhicule

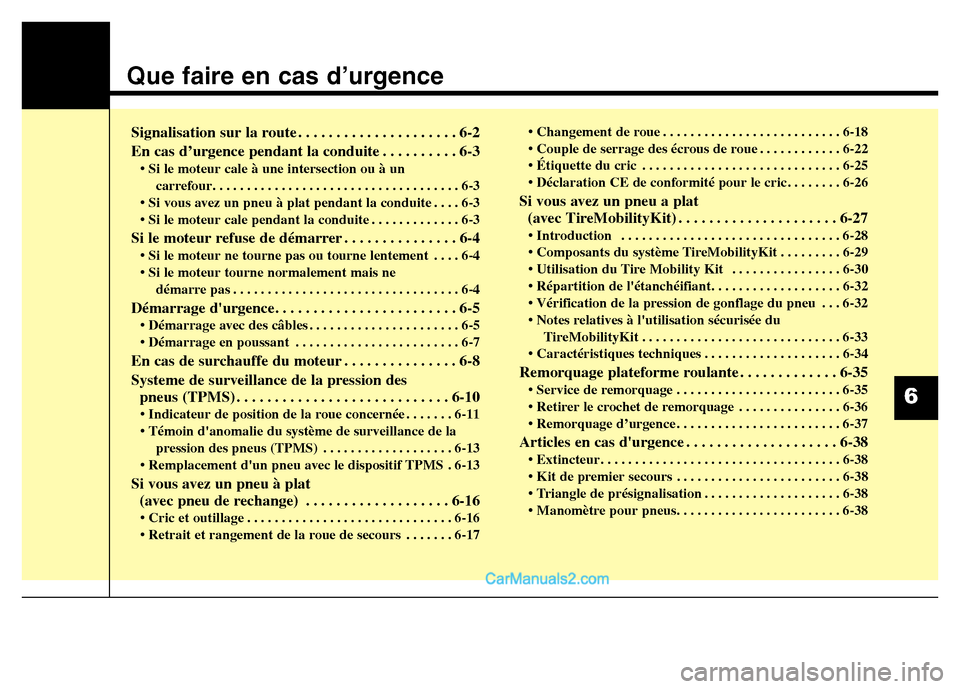

Que faire en cas d’urgence
Signalisation sur la route . . . . . . . . . . . . . . . . . . . . . 6-2
En cas d’urgence pendant la conduite . . . . . . . . . . 6-3
• Si le moteur cale à une intersection ou à un
carrefour. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
• Si vous avez un pneu à plat pendant la conduite . . . . 6-3
• Si le moteur cale pendant la conduite . . . . . . . . . . . . . 6-3
Si le moteur refuse de démarrer . . . . . . . . . . . . . . . 6-4
• Si le moteur ne tourne pas ou tourne lentement . . . . 6-4
• Si le moteur tourne normalement mais ne
démarre pas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Démarrage d'urgence. . . . . . . . . . . . . . . . . . . . . . . . 6-5
• Démarrage avec des câbles . . . . . . . . . . . . . . . . . . . . . . 6-5
• Démarrage en poussant . . . . . . . . . . . . . . . . . . . . . . . . 6-7
En cas de surchauffe du moteur . . . . . . . . . . . . . . . 6-8
Systeme de surveillance de la pression des
pneus (TPMS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
• Indicateur de position de la roue concernée . . . . . . . 6-11
• Témoin d'anomalie du système de surveillance de la
pression des pneus (TPMS) . . . . . . . . . . . . . . . . . . . 6-13
• Remplacement d'un pneu avec le dispositif TPMS . 6-13
Si vous avez un pneu à plat
(avec pneu de rechange) . . . . . . . . . . . . . . . . . . . 6-16
• Cric et outillage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16
• Retrait et rangement de la roue de secours . . . . . . . 6-17• Changement de roue . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
• Couple de serrage des écrous de roue . . . . . . . . . . . . 6-22
• Étiquette du cric . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25
• Déclaration CE de conformité pour le cric. . . . . . . . 6-26
Si vous avez un pneu a plat
(avec TireMobilityKit) . . . . . . . . . . . . . . . . . . . . . 6-27
• Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-28
• Composants du système TireMobilityKit . . . . . . . . . 6-29
• Utilisation du Tire Mobility Kit . . . . . . . . . . . . . . . . 6-30
• Répartition de l'étanchéifiant. . . . . . . . . . . . . . . . . . . 6-32
• Vérification de la pression de gonflage du pneu . . . 6-32
• Notes relatives à l'utilisation sécurisée du
TireMobilityKit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-33
• Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . 6-34
Remorquage plateforme roulante . . . . . . . . . . . . . 6-35
• Service de remorquage . . . . . . . . . . . . . . . . . . . . . . . . 6-35
• Retirer le crochet de remorquage . . . . . . . . . . . . . . . 6-36
• Remorquage d’urgence . . . . . . . . . . . . . . . . . . . . . . . . 6-37
Articles en cas d'urgence . . . . . . . . . . . . . . . . . . . . 6-38
• Extincteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-38
• Kit de premier secours . . . . . . . . . . . . . . . . . . . . . . . . 6-38
• Triangle de présignalisation . . . . . . . . . . . . . . . . . . . . 6-38
• Manomètre pour pneus. . . . . . . . . . . . . . . . . . . . . . . . 6-38
6

Que faire en cas d’urgence
2 6

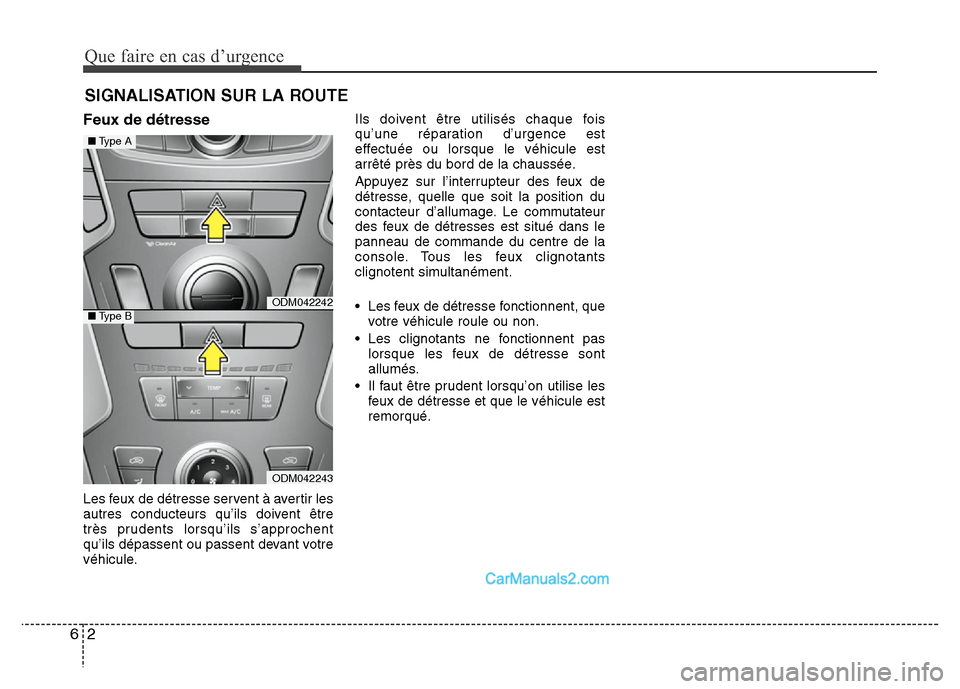

SIGNALISATION SUR LA ROUTE
Feux de détresse
Les feux de détresse servent à avertir les
autres conducteurs qu’ils doivent être
très prudents lorsqu’ils s’approchent
qu’ils dépassent ou passent devant votre
véhicule.Ils doivent être utilisés chaque fois
qu’une réparation d’urgence est
effectuée ou lorsque le véhicule est
arrêté près du bord de la chaussée.
Appuyez sur l’interrupteur des feux de
détresse, quelle que soit la position du
contacteur d’allumage. Le commutateur
des feux de détresses est situé dans le
panneau de commande du centre de la
console. Tous les feux clignotants
clignotent simultanément.
• Les feux de détresse fonctionnent, que
votre véhicule roule ou non.
• Les clignotants ne fonctionnent pas
lorsque les feux de détresse sont
allumés.
• Il faut être prudent lorsqu’on utilise les
feux de détresse et que le véhicule est
remorqué.
ODM042242
ODM042243
■Type A
■Type B
