Hyundai Santa Fe 2013 Handleiding (in Dutch)

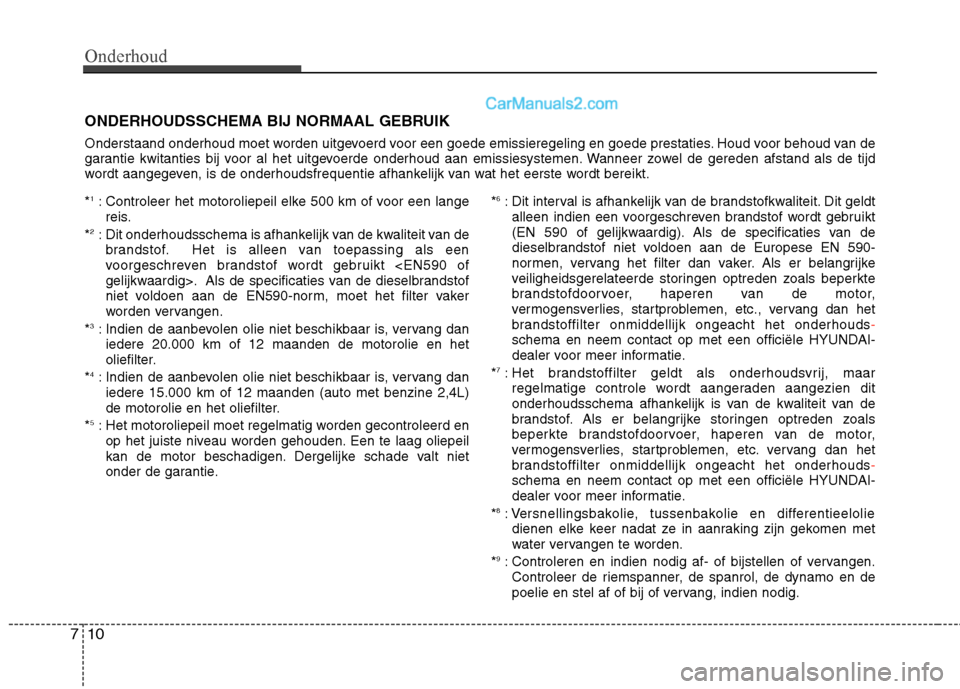

Onderhoud
10
7
ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK
Onderstaand onderhoud moet worden uitgevoerd voor een goede emissieregeling en goede prestaties. Houd voor behoud van de
garantie kwitanties bij voor al het uitgevoerde onderhoud aan emissiesystemen. Wanneer zowel de gereden afstand als de tijd
wordt aangegeven, is de onderhoudsfrequentie afhankelijk van wat het eerste wordt bereikt. * 1
: Controleer het motoroliepeil elke 500 km of voor een lange
reis.
* 2
: Dit onderhoudsschema is afhankelijk van de kwaliteit van de
brandstof. Het is alleen van toepassing als een
voorgeschreven brandstof wordt gebruikt gelijkwaardig>. Als de specificaties van de dieselbrandstof
niet voldoen aan de EN590-norm, moet het filter vaker
worden vervangen.
* 3
: Indien de aanbevolen olie niet beschikbaar is, vervang dan
iedere 20.000 km of 12 maanden de motorolie en het
oliefilter.
* 4
: Indien de aanbevolen olie niet beschikbaar is, vervang dan
iedere 15.000 km of 12 maanden (auto met benzine 2,4L)
de motorolie en het oliefilter.
* 5
: Het motoroliepeil moet regelmatig worden gecontroleerd en
op het juiste niveau worden gehouden. Een te laag oliepeil
kan de motor beschadigen. Dergelijke schade valt niet
onder de garantie. *
6
: Dit interval is afhankelijk van de brandstofkwaliteit. Dit geldt
alleen indien een voorgeschreven brandstof wordt gebruikt
(EN 590 of gelijkwaardig). Als de specificaties van de
dieselbrandstof niet voldoen aan de Europese EN 590-
normen, vervang het filter dan vaker. Als er belangrijke
veiligheidsgerelateerde storingen optreden zoals beperkte
brandstofdoorvoer, haperen van de motor,
vermogensverlies, startproblemen, etc., vervang dan het
brandstoffilter onmiddellijk ongeacht het onderhouds
-schema en neem contact op met een officiële HYUNDAI-
dealer voor meer informatie.
* 7
: Het brandstoffilter geldt als onderhoudsvrij, maar
regelmatige controle wordt aangeraden aangezien dit
onderhoudsschema afhankelijk is van de kwaliteit van de
brandstof. Als er belangrijke storingen optreden zoals
beperkte brandstofdoorvoer, haperen van de motor,
vermogensverlies, startproblemen, etc. vervang dan het
brandstoffilter onmiddellijk ongeacht het onderhouds
-schema en neem contact op met een officiële HYUNDAI-
dealer voor meer informatie.
* 8
: Versnellingsbakolie, tussenbakolie en differentieelolie
dienen elke keer nadat ze in aanraking zijn gekomen met
water vervangen te worden.
* 9
: Controleren en indien nodig af- of bijstellen of vervangen.
Controleer de riemspanner, de spanrol, de dynamo en de
poelie en stel af of bij of vervang, indien nodig.

711
Onderhoud
*10
: Vul het koelsysteem alleen bij met gedestilleerd of
gedemineraliseerd water en vul het koelsysteem niet bij
met gewoon kraanwater. Een onjuist koelvloeistofmengsel
kan storingen en schade aan de motor veroorzaken.
* 11
: Controleer op vreemde bijgeluiden en/of motortrillingen en
stel indien nodig af. We raden u aan het systeem door een
officiële HYUNDAI-dealer na te laten kijken.
* 12
: Als er geen kwalitatief hoogwaardige benzine, die voldoet
aan de Europese benzinenormen (EN228) of vergelijkbare
benzine met brandstofadditieven, beschikbaar is, wordt
geadviseerd één fles additieven aan de benzine toe te
voegen. Bij uw officiële HYUNDAI-dealer zijn additieven
verkrijgbaar met de daarbij behorende gebruiksinstructies.
Gebruik nooit meerdere additieven tegelijk.

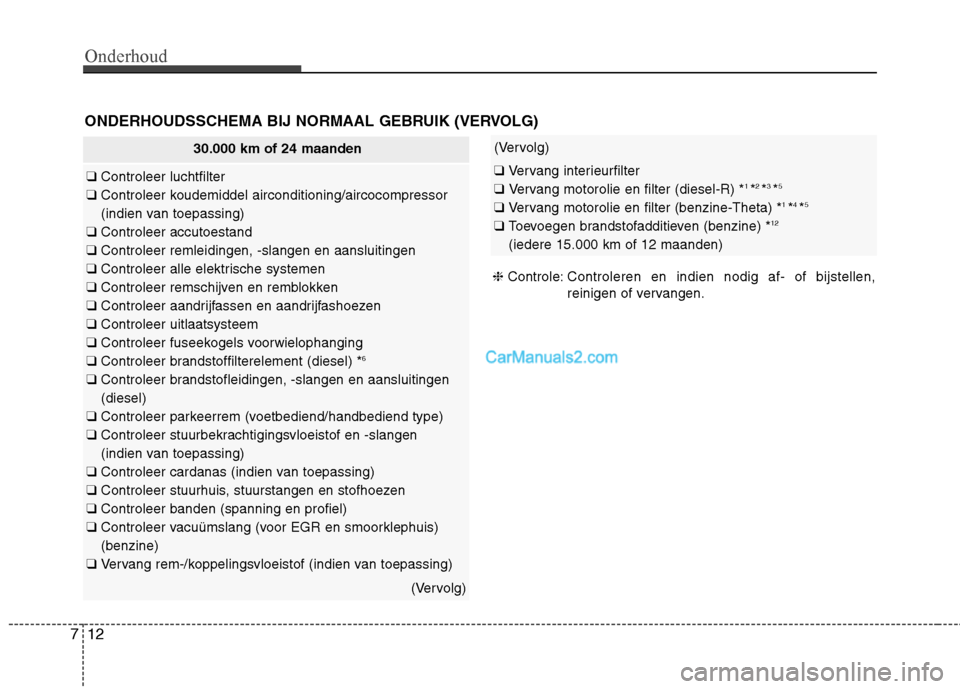

Onderhoud
12
7
ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK (VERVOLG)
30.000 km of 24 maanden
❑ Controleer luchtfilter
❑ Controleer koudemiddel airconditioning/aircocompressor
(indien van toepassing)
❑ Controleer accutoestand
❑ Controleer remleidingen, -slangen en aansluitingen
❑ Controleer alle elektrische systemen
❑ Controleer remschijven en remblokken
❑ Controleer aandrijfassen en aandrijfashoezen
❑ Controleer uitlaatsysteem
❑ Controleer fuseekogels voorwielophanging
❑ Controleer brandstoffilterelement (diesel) * 6
❑ Controleer brandstofleidingen, -slangen en aansluitingen(diesel)
❑ Controleer parkeerrem (voetbediend/handbediend type)
❑ Controleer stuurbekrachtigingsvloeistof en -slangen
(indien van toepassing)
❑ Controleer cardanas (indien van toepassing)
❑ Controleer stuurhuis, stuurstangen en stofhoezen
❑ Controleer banden (spanning en profiel)
❑ Controleer vacuümslang (voor EGR en smoorklephuis)(benzine)
❑ Vervang rem-/koppelingsvloeistof (indien van toepassing)
(Vervolg)
(Vervolg)
❑ Vervang interieurfilter
❑ Vervang motorolie en filter (diesel-R) * 1
*2
*3
*5
❑ Vervang motorolie en filter (benzine-Theta) * 1
*4
*5
❑ Toevoegen brandstofadditieven (benzine) * 12
(iedere 15.000 km of 12 maanden)
❈ Controle: Controleren en indien nodig af- of bijstellen,
reinigen of vervangen.

713

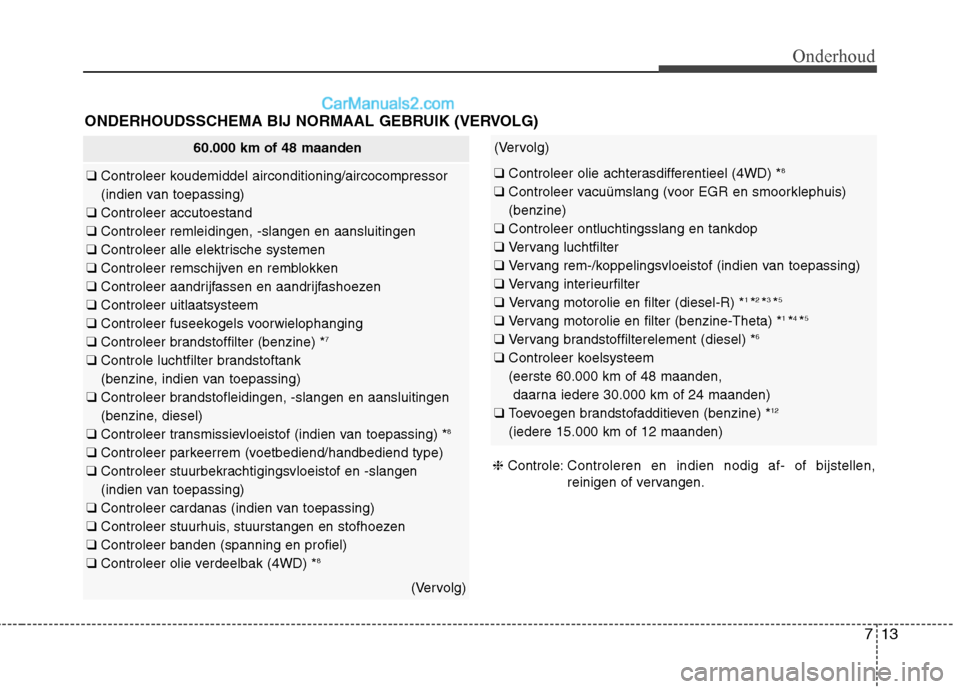

Onderhoud
ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK (VERVOLG)
60.000 km of 48 maanden
❑ Controleer koudemiddel airconditioning/aircocompressor
(indien van toepassing)
❑ Controleer accutoestand
❑ Controleer remleidingen, -slangen en aansluitingen
❑ Controleer alle elektrische systemen
❑ Controleer remschijven en remblokken
❑ Controleer aandrijfassen en aandrijfashoezen
❑ Controleer uitlaatsysteem
❑ Controleer fuseekogels voorwielophanging
❑ Controleer brandstoffilter (benzine) * 7
❑ Controle luchtfilter brandstoftank
(benzine, indien van toepassing)
❑ Controleer brandstofleidingen, -slangen en aansluitingen
(benzine, diesel)
❑ Controleer transmissievloeistof (indien van toepassing) * 8
❑ Controleer parkeerrem (voetbediend/handbediend type)
❑ Controleer stuurbekrachtigingsvloeistof en -slangen
(indien van toepassing)
❑ Controleer cardanas (indien van toepassing)
❑ Controleer stuurhuis, stuurstangen en stofhoezen
❑ Controleer banden (spanning en profiel)
❑ Controleer olie verdeelbak (4WD) * 8
(Vervolg)
(Vervolg)
❑
Controleer olie achterasdifferentieel (4WD) * 8
❑ Controleer vacuümslang (voor EGR en smoorklephuis) (benzine)
❑ Controleer ontluchtingsslang en tankdop
❑ Vervang luchtfilter
❑ Vervang rem-/koppelingsvloeistof (indien van toepassing)
❑ Vervang interieurfilter
❑ Vervang motorolie en filter (diesel-R) * 1
*2
*3
*5
❑ Vervang motorolie en filter (benzine-Theta) * 1
*4
*5
❑ Vervang brandstoffilterelement (diesel) * 6
❑ Controleer koelsysteem
(eerste 60.000 km of 48 maanden,
daarna iedere 30.000 km of 24 maanden)
❑ Toevoegen brandstofadditieven (benzine) * 12
(iedere 15.000 km of 12 maanden)
❈ Controle: Controleren en indien nodig af- of bijstellen,
reinigen of vervangen.

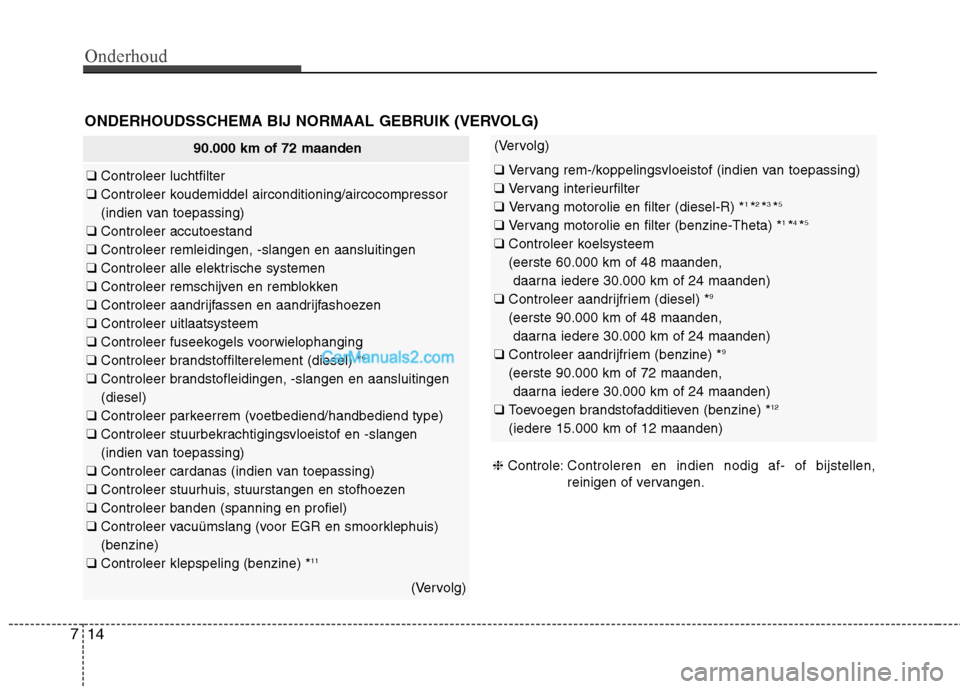

Onderhoud
14
7
ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK (VERVOLG)
90.000 km of 72 maanden
❑ Controleer luchtfilter
❑ Controleer koudemiddel airconditioning/aircocompressor
(indien van toepassing)
❑ Controleer accutoestand
❑ Controleer remleidingen, -slangen en aansluitingen
❑ Controleer alle elektrische systemen
❑ Controleer remschijven en remblokken
❑ Controleer aandrijfassen en aandrijfashoezen
❑ Controleer uitlaatsysteem
❑ Controleer fuseekogels voorwielophanging
❑ Controleer brandstoffilterelement (diesel) * 6
❑ Controleer brandstofleidingen, -slangen en aansluitingen(diesel)
❑ Controleer parkeerrem (voetbediend/handbediend type)
❑ Controleer stuurbekrachtigingsvloeistof en -slangen
(indien van toepassing)
❑ Controleer cardanas (indien van toepassing)
❑ Controleer stuurhuis, stuurstangen en stofhoezen
❑ Controleer banden (spanning en profiel)
❑ Controleer vacuümslang (voor EGR en smoorklephuis)(benzine)
❑ Controleer klepspeling (benzine) * 11
(Vervolg)
(Vervolg)
❑
Vervang rem-/koppelingsvloeistof (indien van toepassing)
❑ Vervang interieurfilter
❑ Vervang motorolie en filter (diesel-R) * 1
*2
*3
*5
❑ Vervang motorolie en filter (benzine-Theta) * 1
*4
*5
❑ Controleer koelsysteem
(eerste 60.000 km of 48 maanden,
daarna iedere 30.000 km of 24 maanden)
❑ Controleer aandrijfriem (diesel) * 9
(eerste 90.000 km of 48 maanden, daarna iedere 30.000 km of 24 maanden)
❑ Controleer aandrijfriem (benzine) * 9
(eerste 90.000 km of 72 maanden, daarna iedere 30.000 km of 24 maanden)
❑ Toevoegen brandstofadditieven (benzine) * 12
(iedere 15.000 km of 12 maanden)
❈ Controle: Controleren en indien nodig af- of bijstellen,
reinigen of vervangen.

715
Onderhoud

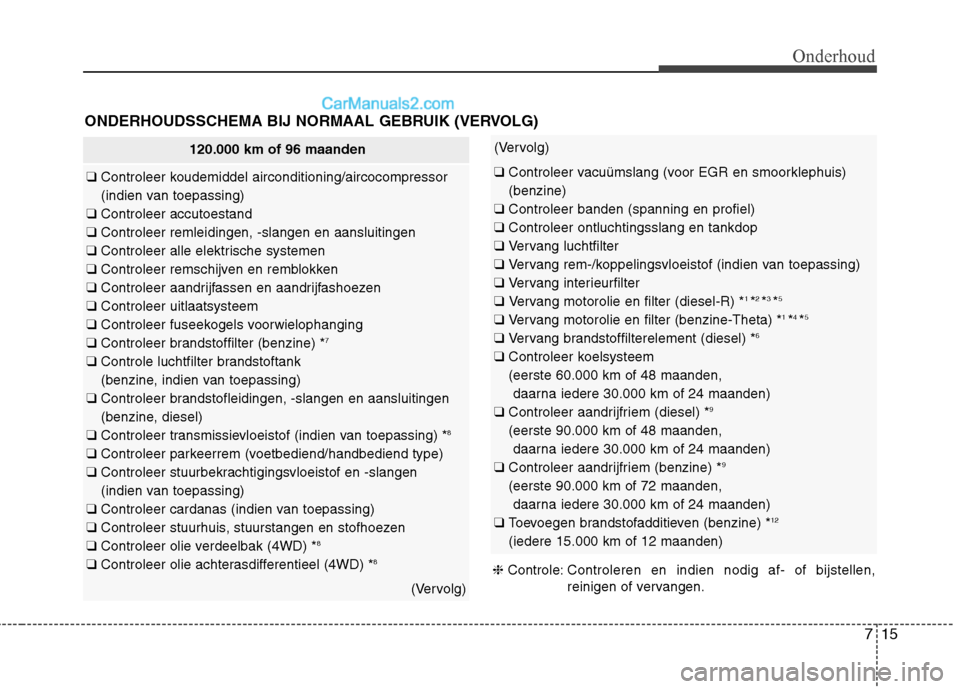

ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK (VERVOLG)
120.000 km of 96 maanden
❑ Controleer koudemiddel airconditioning/aircocompressor
(indien van toepassing)
❑ Controleer accutoestand
❑ Controleer remleidingen, -slangen en aansluitingen
❑ Controleer alle elektrische systemen
❑ Controleer remschijven en remblokken
❑ Controleer aandrijfassen en aandrijfashoezen
❑ Controleer uitlaatsysteem
❑ Controleer fuseekogels voorwielophanging
❑ Controleer brandstoffilter (benzine) * 7
❑ Controle luchtfilter brandstoftank
(benzine, indien van toepassing)
❑ Controleer brandstofleidingen, -slangen en aansluitingen
(benzine, diesel)
❑ Controleer transmissievloeistof (indien van toepassing) * 8
❑ Controleer parkeerrem (voetbediend/handbediend type)
❑ Controleer stuurbekrachtigingsvloeistof en -slangen
(indien van toepassing)
❑ Controleer cardanas (indien van toepassing)
❑ Controleer stuurhuis, stuurstangen en stofhoezen
❑ Controleer olie verdeelbak (4WD) * 8
❑ Controleer olie achterasdifferentieel (4WD) * 8
(Vervolg)
(Vervolg)
❑
Controleer vacuümslang (voor EGR en smoorklephuis) (benzine)
❑ Controleer banden (spanning en profiel)
❑ Controleer ontluchtingsslang en tankdop
❑ Vervang luchtfilter
❑ Vervang rem-/koppelingsvloeistof (indien van toepassing)
❑ Vervang interieurfilter
❑ Vervang motorolie en filter (diesel-R) * 1
*2
*3
*5
❑ Vervang motorolie en filter (benzine-Theta) * 1
*4
*5
❑ Vervang brandstoffilterelement (diesel) * 6
❑ Controleer koelsysteem
(eerste 60.000 km of 48 maanden,
daarna iedere 30.000 km of 24 maanden)
❑ Controleer aandrijfriem (diesel) * 9
(eerste 90.000 km of 48 maanden, daarna iedere 30.000 km of 24 maanden)
❑ Controleer aandrijfriem (benzine) * 9
(eerste 90.000 km of 72 maanden, daarna iedere 30.000 km of 24 maanden)
❑ Toevoegen brandstofadditieven (benzine) * 12
(iedere 15.000 km of 12 maanden)
❈ Controle: Controleren en indien nodig af- of bijstellen,
reinigen of vervangen.

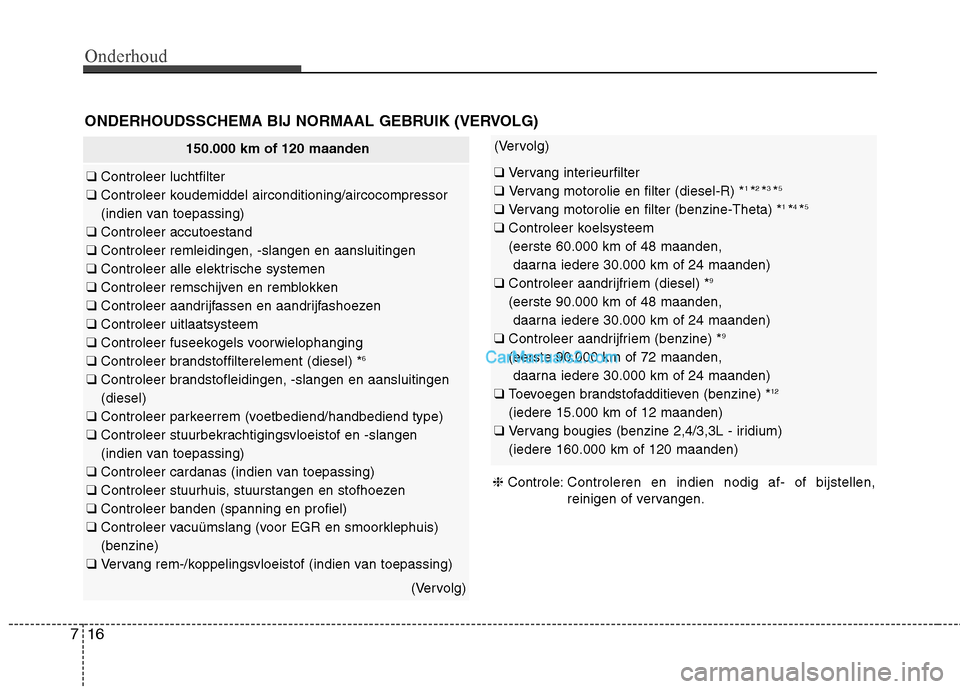

Onderhoud
16
7
ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK (VERVOLG)
150.000 km of 120 maanden
❑ Controleer luchtfilter
❑ Controleer koudemiddel airconditioning/aircocompressor
(indien van toepassing)
❑ Controleer accutoestand
❑ Controleer remleidingen, -slangen en aansluitingen
❑ Controleer alle elektrische systemen
❑ Controleer remschijven en remblokken
❑ Controleer aandrijfassen en aandrijfashoezen
❑ Controleer uitlaatsysteem
❑ Controleer fuseekogels voorwielophanging
❑ Controleer brandstoffilterelement (diesel) * 6
❑ Controleer brandstofleidingen, -slangen en aansluitingen(diesel)
❑ Controleer parkeerrem (voetbediend/handbediend type)
❑ Controleer stuurbekrachtigingsvloeistof en -slangen
(indien van toepassing)
❑ Controleer cardanas (indien van toepassing)
❑ Controleer stuurhuis, stuurstangen en stofhoezen
❑ Controleer banden (spanning en profiel)
❑ Controleer vacuümslang (voor EGR en smoorklephuis)(benzine)
❑ Vervang rem-/koppelingsvloeistof (indien van toepassing)
(Vervolg)
(Vervolg)
❑ Vervang interieurfilter
❑ Vervang motorolie en filter (diesel-R) * 1
*2
*3
*5
❑ Vervang motorolie en filter (benzine-Theta) * 1
*4
*5
❑ Controleer koelsysteem
(eerste 60.000 km of 48 maanden,
daarna iedere 30.000 km of 24 maanden)
❑ Controleer aandrijfriem (diesel) * 9
(eerste 90.000 km of 48 maanden, daarna iedere 30.000 km of 24 maanden)
❑ Controleer aandrijfriem (benzine) * 9
(eerste 90.000 km of 72 maanden, daarna iedere 30.000 km of 24 maanden)
❑ Toevoegen brandstofadditieven (benzine) * 12
(iedere 15.000 km of 12 maanden)
❑ Vervang bougies (benzine 2,4/3,3L - iridium)(iedere 160.000 km of 120 maanden)
❈ Controle: Controleren en indien nodig af- of bijstellen,
reinigen of vervangen.

717
Onderhoud

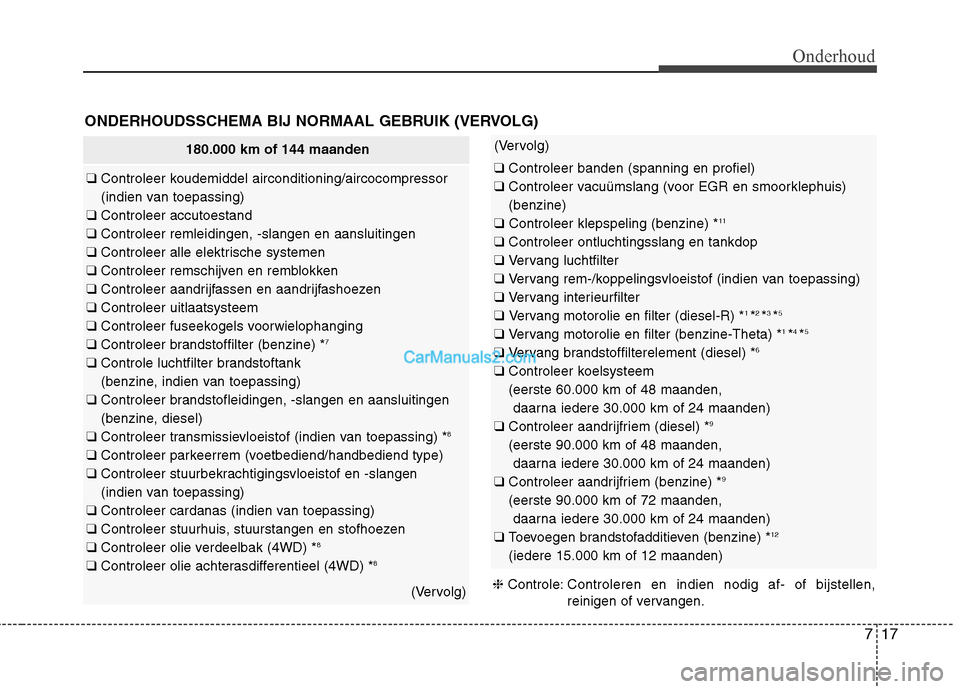

ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK (VERVOLG)
180.000 km of 144 maanden
❑ Controleer koudemiddel airconditioning/aircocompressor
(indien van toepassing)
❑ Controleer accutoestand
❑ Controleer remleidingen, -slangen en aansluitingen
❑ Controleer alle elektrische systemen
❑ Controleer remschijven en remblokken
❑ Controleer aandrijfassen en aandrijfashoezen
❑ Controleer uitlaatsysteem
❑ Controleer fuseekogels voorwielophanging
❑ Controleer brandstoffilter (benzine) * 7
❑ Controle luchtfilter brandstoftank
(benzine, indien van toepassing)
❑ Controleer brandstofleidingen, -slangen en aansluitingen
(benzine, diesel)
❑ Controleer transmissievloeistof (indien van toepassing) * 8
❑ Controleer parkeerrem (voetbediend/handbediend type)
❑ Controleer stuurbekrachtigingsvloeistof en -slangen
(indien van toepassing)
❑ Controleer cardanas (indien van toepassing)
❑ Controleer stuurhuis, stuurstangen en stofhoezen
❑ Controleer olie verdeelbak (4WD) * 8
❑ Controleer olie achterasdifferentieel (4WD) * 8
(Vervolg)
(Vervolg)
❑
Controleer banden (spanning en profiel)
❑ Controleer vacuümslang (voor EGR en smoorklephuis) (benzine)
❑ Controleer klepspeling (benzine) * 11
❑ Controleer ontluchtingsslang en tankdop
❑ Vervang luchtfilter
❑ Vervang rem-/koppelingsvloeistof (indien van toepassing)
❑ Vervang interieurfilter
❑ Vervang motorolie en filter (diesel-R) * 1
*2
*3
*5
❑ Vervang motorolie en filter (benzine-Theta) * 1
*4
*5
❑ Vervang brandstoffilterelement (diesel) * 6
❑ Controleer koelsysteem
(eerste 60.000 km of 48 maanden,
daarna iedere 30.000 km of 24 maanden)
❑ Controleer aandrijfriem (diesel) * 9
(eerste 90.000 km of 48 maanden, daarna iedere 30.000 km of 24 maanden)
❑ Controleer aandrijfriem (benzine) * 9
(eerste 90.000 km of 72 maanden, daarna iedere 30.000 km of 24 maanden)
❑ Toevoegen brandstofadditieven (benzine) * 12
(iedere 15.000 km of 12 maanden)
❈ Controle: Controleren en indien nodig af- of bijstellen,
reinigen of vervangen.

Onderhoud
18
7

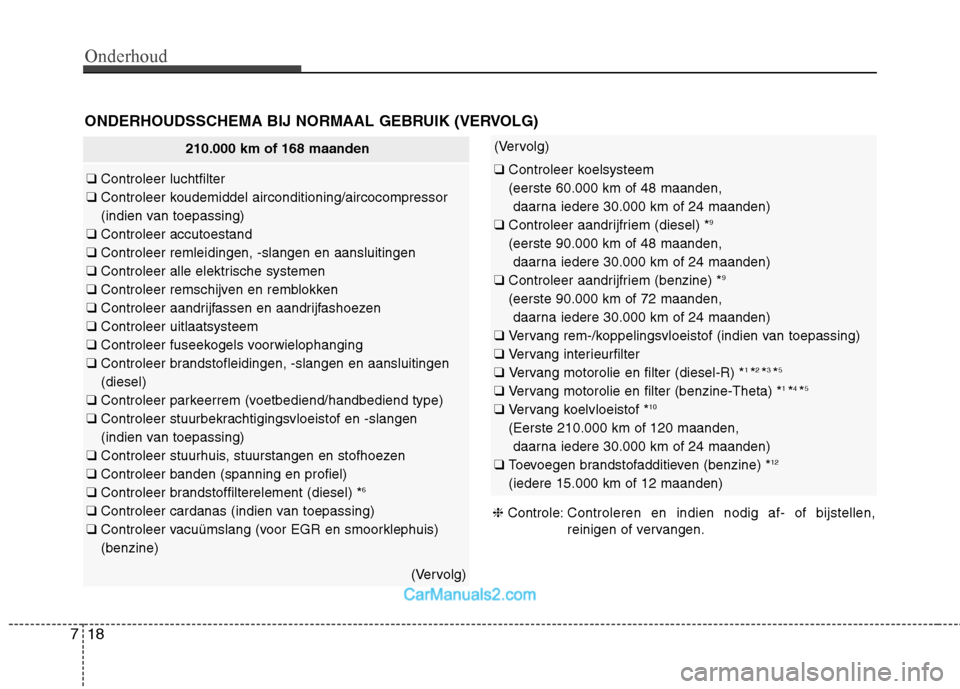

ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK (VERVOLG)
210.000 km of 168 maanden
❑ Controleer luchtfilter
❑ Controleer koudemiddel airconditioning/aircocompressor
(indien van toepassing)
❑ Controleer accutoestand
❑ Controleer remleidingen, -slangen en aansluitingen
❑ Controleer alle elektrische systemen
❑ Controleer remschijven en remblokken
❑ Controleer aandrijfassen en aandrijfashoezen
❑ Controleer uitlaatsysteem
❑ Controleer fuseekogels voorwielophanging
❑ Controleer brandstofleidingen, -slangen en aansluitingen(diesel)
❑ Controleer parkeerrem (voetbediend/handbediend type)
❑ Controleer stuurbekrachtigingsvloeistof en -slangen
(indien van toepassing)
❑ Controleer stuurhuis, stuurstangen en stofhoezen
❑ Controleer banden (spanning en profiel)
❑ Controleer brandstoffilterelement (diesel) * 6
❑ Controleer cardanas (indien van toepassing)
❑ Controleer vacuümslang (voor EGR en smoorklephuis)(benzine)
(Vervolg)
(Vervolg)
❑ Controleer koelsysteem
(eerste 60.000 km of 48 maanden,
daarna iedere 30.000 km of 24 maanden)
❑ Controleer aandrijfriem (diesel) * 9
(eerste 90.000 km of 48 maanden, daarna iedere 30.000 km of 24 maanden)
❑ Controleer aandrijfriem (benzine) * 9
(eerste 90.000 km of 72 maanden, daarna iedere 30.000 km of 24 maanden)
❑ Vervang rem-/koppelingsvloeistof (indien van toepassing)
❑ Vervang interieurfilter
❑ Vervang motorolie en filter (diesel-R) * 1
*2
*3
*5
❑ Vervang motorolie en filter (benzine-Theta) * 1
*4
*5
❑ Vervang koelvloeistof * 10
(Eerste 210.000 km of 120 maanden, daarna iedere 30.000 km of 24 maanden)
❑ Toevoegen brandstofadditieven (benzine) * 12
(iedere 15.000 km of 12 maanden)
❈ Controle: Controleren en indien nodig af- of bijstellen,
reinigen of vervangen.

719
Onderhoud

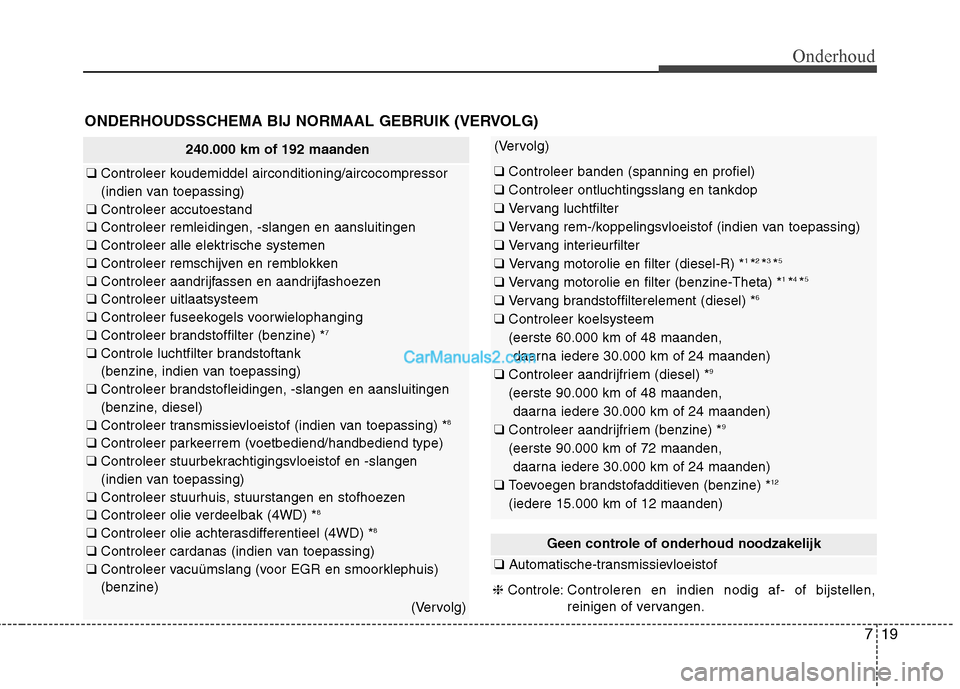

ONDERHOUDSSCHEMA BIJ NORMAAL GEBRUIK (VERVOLG)
Geen controle of onderhoud noodzakelijk
❑Automatische-transmissievloeistof
240.000 km of 192 maanden
❑ Controleer koudemiddel airconditioning/aircocompressor
(indien van toepassing)
❑ Controleer accutoestand
❑ Controleer remleidingen, -slangen en aansluitingen
❑ Controleer alle elektrische systemen
❑ Controleer remschijven en remblokken
❑ Controleer aandrijfassen en aandrijfashoezen
❑ Controleer uitlaatsysteem
❑ Controleer fuseekogels voorwielophanging
❑ Controleer brandstoffilter (benzine) * 7
❑ Controle luchtfilter brandstoftank
(benzine, indien van toepassing)
❑ Controleer brandstofleidingen, -slangen en aansluitingen
(benzine, diesel)
❑ Controleer transmissievloeistof (indien van toepassing) * 8
❑ Controleer parkeerrem (voetbediend/handbediend type)
❑ Controleer stuurbekrachtigingsvloeistof en -slangen
(indien van toepassing)
❑ Controleer stuurhuis, stuurstangen en stofhoezen
❑ Controleer olie verdeelbak (4WD) * 8
❑ Controleer olie achterasdifferentieel (4WD) * 8
❑ Controleer cardanas (indien van toepassing)
❑ Controleer vacuümslang (voor EGR en smoorklephuis)(benzine)
(Vervolg)
(Vervolg)
❑ Controleer banden (spanning en profiel)
❑ Controleer ontluchtingsslang en tankdop
❑ Vervang luchtfilter
❑ Vervang rem-/koppelingsvloeistof (indien van toepassing)
❑ Vervang interieurfilter
❑ Vervang motorolie en filter (diesel-R) * 1
*2
*3
*5
❑ Vervang motorolie en filter (benzine-Theta) * 1
*4
*5
❑ Vervang brandstoffilterelement (diesel) * 6
❑ Controleer koelsysteem
(eerste 60.000 km of 48 maanden,
daarna iedere 30.000 km of 24 maanden)
❑ Controleer aandrijfriem (diesel) * 9
(eerste 90.000 km of 48 maanden, daarna iedere 30.000 km of 24 maanden)
❑ Controleer aandrijfriem (benzine) * 9
(eerste 90.000 km of 72 maanden, daarna iedere 30.000 km of 24 maanden)
❑ Toevoegen brandstofadditieven (benzine) * 12
(iedere 15.000 km of 12 maanden)
❈ Controle: Controleren en indien nodig af- of bijstellen,
reinigen of vervangen.
