Hyundai Santa Fe 2013 Ägarmanual (in Swedish)

359
Säten och säkerhet

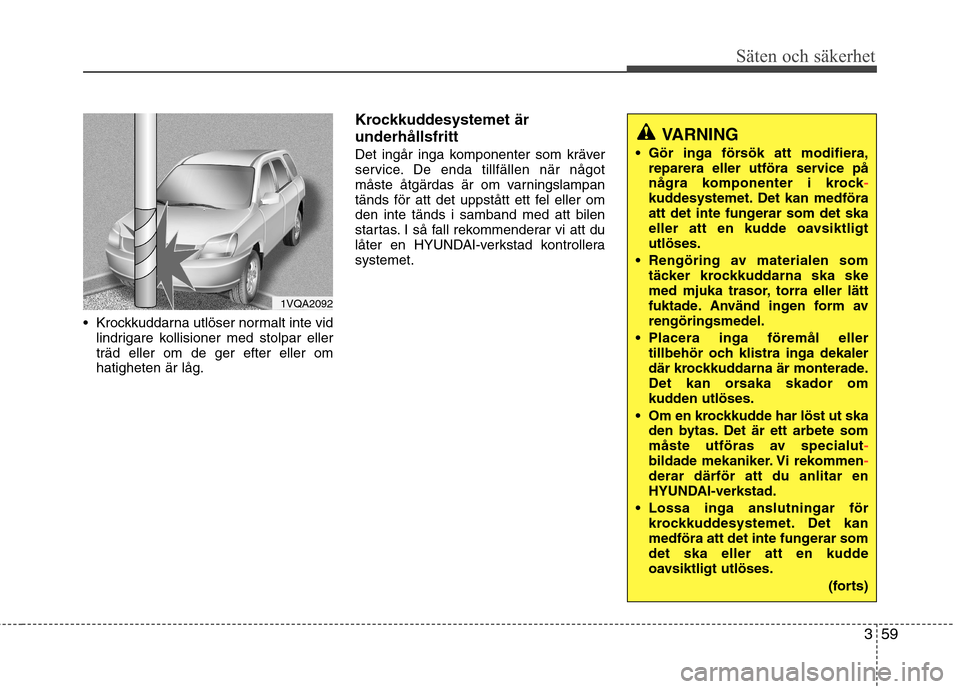

Krockkuddarna utlöser normalt inte vidlindrigare kollisioner med stolpar eller träd eller om de ger efter eller omhatigheten är låg. Krockkuddesystemet är underhållsfritt
Det ingår inga komponenter som kräver
service. De enda tillfällen när något
måste åtgärdas är om varningslampan
tänds för att det uppstått ett fel eller omden inte tänds i samband med att bilen
startas. I så fall rekommenderar vi att du
låter en HYUNDAI-verkstad kontrollerasystemet.
VARNING
Gör inga försök att modifiera, reparera eller utföra service på
några komponenter i krock
-kuddesystemet. Det kan medföra
att det inte fungerar som det ska
eller att en kudde oavsiktligtutlöses.
Rengöring av materialen som täcker krockkuddarna ska ske
med mjuka trasor, torra eller lätt
fuktade. Använd ingen form avrengöringsmedel.
Placera inga föremål eller tillbehör och klistra inga dekaler
där krockkuddarna är monterade.
Det kan orsaka skador om
kudden utlöses.
Om en krockkudde har löst ut ska den bytas. Det är ett arbete som
måste utföras av specialut
-bildade mekaniker. Vi rekommen-derar därför att du anlitar en
HYUNDAI-verkstad.
Lossa inga anslutningar för krockkuddesystemet. Det kan
medföra att det inte fungerar som
det ska eller att en kudde
oavsiktligt utlöses.
(forts)
1VQA2092

Säten och säkerhet
60
3

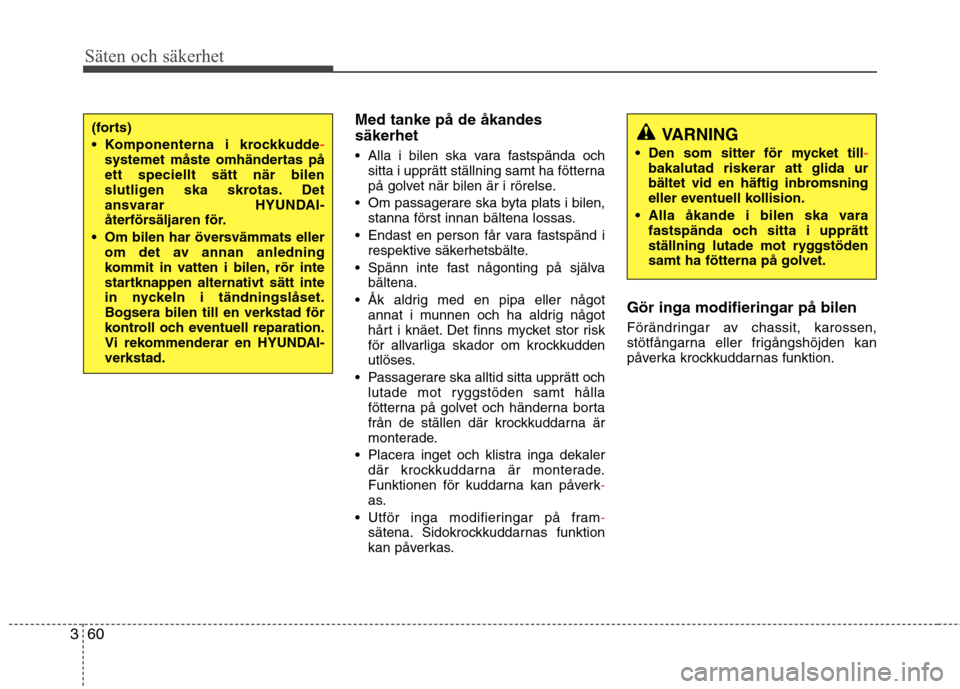

Med tanke på de åkandes säkerhet
Alla i bilen ska vara fastspända och
sitta i upprätt ställning samt ha fötterna
på golvet när bilen är i rörelse.
Om passagerare ska byta plats i bilen, stanna först innan bältena lossas.
Endast en person får vara fastspänd i respektive säkerhetsbälte.
Spänn inte fast någonting på själva bältena.
Åk aldrig med en pipa eller något annat i munnen och ha aldrig något
hårt i knäet. Det finns mycket stor risk
för allvarliga skador om krockkudden
utlöses.
Passagerare ska alltid sitta upprätt och lutade mot ryggstöden samt hålla
fötterna på golvet och händerna borta
från de ställen där krockkuddarna är
monterade.
Placera inget och klistra inga dekaler där krockkuddarna är monterade.
Funktionen för kuddarna kan påverk
-as.
Utför inga modifieringar på fram
-sätena. Sidokrockkuddarnas funktion
kan påverkas. Gör inga modifieringar på bilen
Förändringar av chassit, karossen,
stötfångarna eller frigångshöjden kan
påverka krockkuddarnas funktion.
VARNING
Den som sitter för mycket till
-bakalutad riskerar att glida ur
bältet vid en häftig inbromsning
eller eventuell kollision.
fastspända och sitta i upprätt
ställning lutade mot ryggstödensamt ha fötterna på golvet.
(forts)
Komponenterna i krockkudde
-systemet måste omhändertas på ett speciellt sätt när bilen
slutligen ska skrotas. Det
ansvarar HYUNDAI-
återförsäljaren för.
Om bilen har översvämmats eller om det av annan anledning
kommit in vatten i bilen, rör inte
startknappen alternativt sätt inte
in nyckeln i tändningslåset.Bogsera bilen till en verkstad för
kontroll och eventuell reparation.
Vi rekommenderar en HYUNDAI-verkstad.

361
Säten och säkerhet

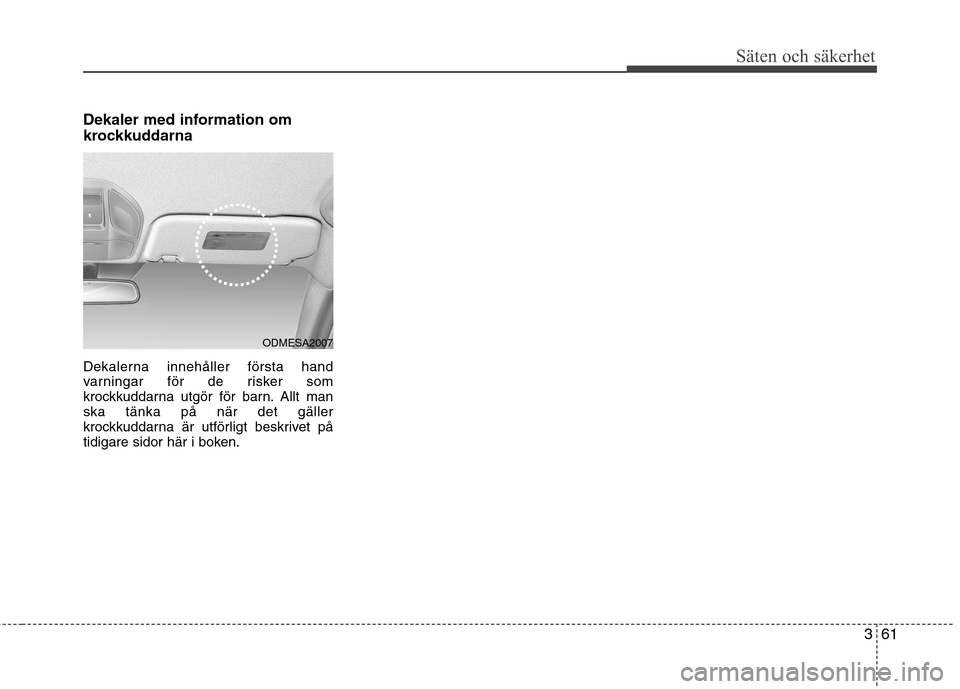

Dekaler med information om
krockkuddarna
Dekalerna innehåller första hand
varningar för de risker som
krockkuddarna utgör för barn. Allt manska tänka på när det gäller
krockkuddarna är utförligt beskrivet på
tidigare sidor här i boken.
ODMESA2007

Säten och säkerhet
62
3

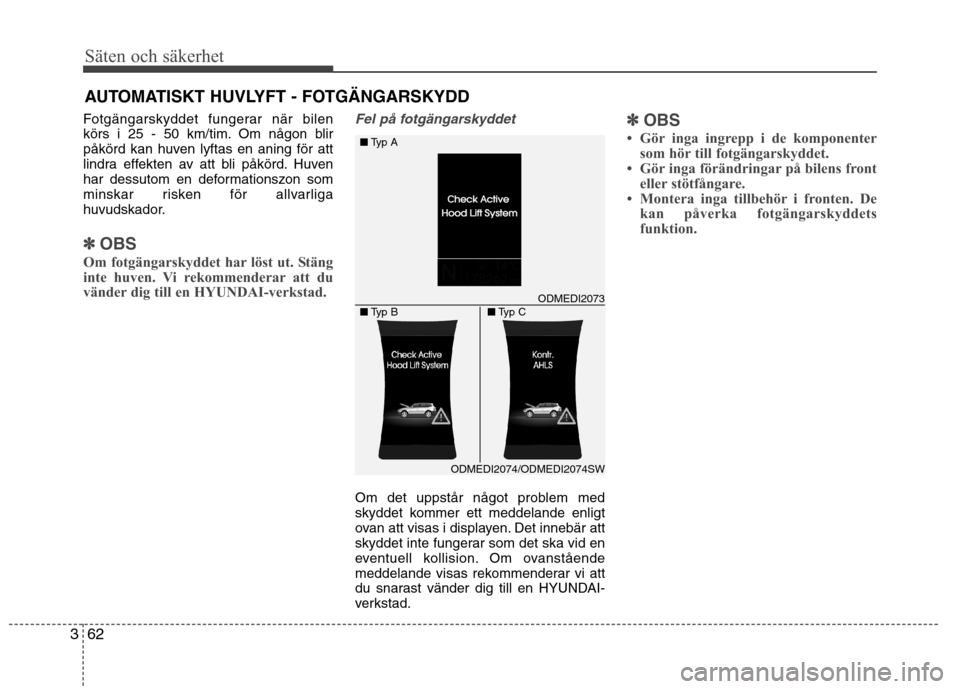

Fotgängarskyddet fungerar när bilen
körs i 25 - 50 km/tim. Om någon blir
påkörd kan huven lyftas en aning för att
lindra effekten av att bli påkörd. Huven
har dessutom en deformationszon som
minskar risken för allvarliga
huvudskador.
✽✽
OBS
Om fotgängarskyddet har löst ut. Stäng
inte huven. Vi rekommenderar att du
vänder dig till en HYUNDAI-verkstad.
Fel på fotgängarskyddet
Om det uppstår något problem med
skyddet kommer ett meddelande enligt
ovan att visas i displayen. Det innebär att
skyddet inte fungerar som det ska vid en
eventuell kollision. Om ovanstående
meddelande visas rekommenderar vi att
du snarast vänder dig till en HYUNDAI-
verkstad.
✽✽ OBS
 Gör inga ingrepp i de komponenter som hör till fotgängarskyddet.
 Gör inga förändringar på bilens front
eller stötfångare.
 Montera inga tillbehör i fronten. De
kan påverka fotgängarskyddets
funktion.
AUTOMATISKT HUVLYFT - FOTGÄNGARSKYDD
ODMEDI2074/ODMEDI2074SW
■
Typ A
■ Typ B ■Typ C
ODMEDI2073

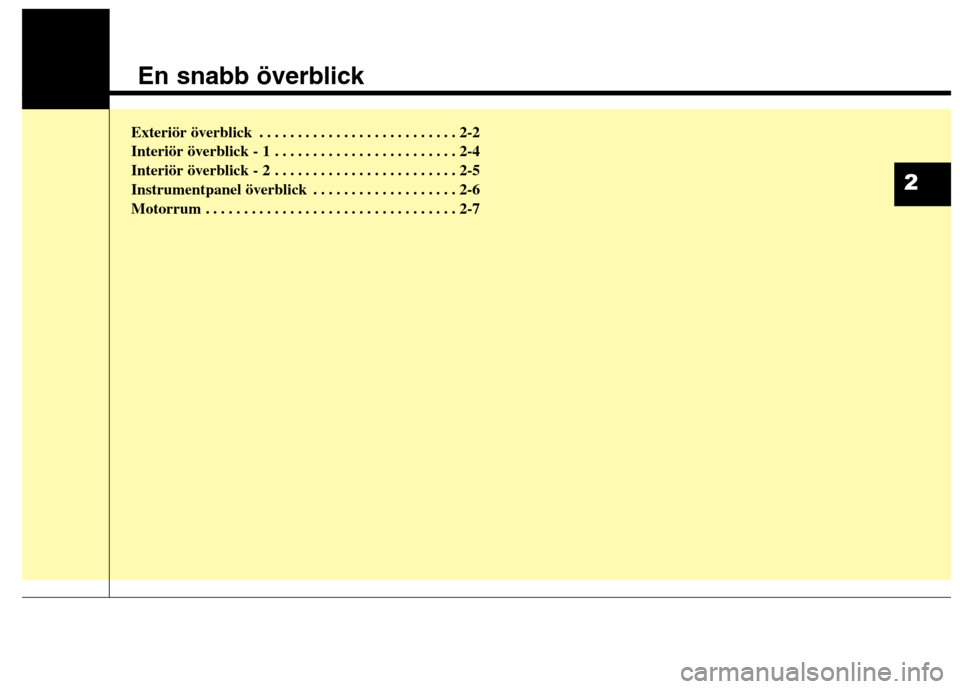

En snabb överblick
Exteriör överblick . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Interiör överblick - 1 . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Interiör överblick - 2 . . . . . . . . . . . . . . . . . . . . . . . . 2-5
Instrumentpanel överblick . . . . . . . . . . . . . . . . . . . 2-6
Motorrum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
2

2
2
En snabb överblick

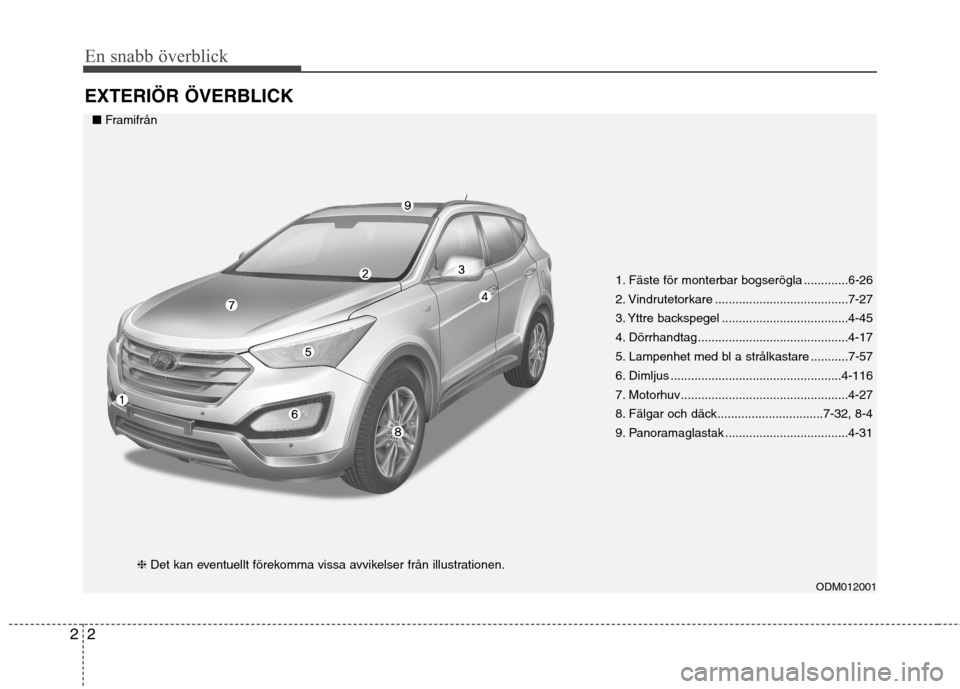

EXTERIÖR ÖVERBLICK
1. Fäste för monterbar bogserögla .............6-26
2. Vindrutetorkare .......................................7-27
3. Yttre backspegel .....................................4-45
4. Dörrhandtag............................................4-17
5. Lampenhet med bl a strålkastare ...........7-57
6. Dimljus ..................................................4-116
7. Motorhuv.................................................4-27
8. Fälgar och däck...............................7-32, 8-4
9. Panoramaglastak ....................................4-31
ODM012001
■Framifrån
❈Det kan eventuellt förekomma vissa avvikelser från illustrationen.

23

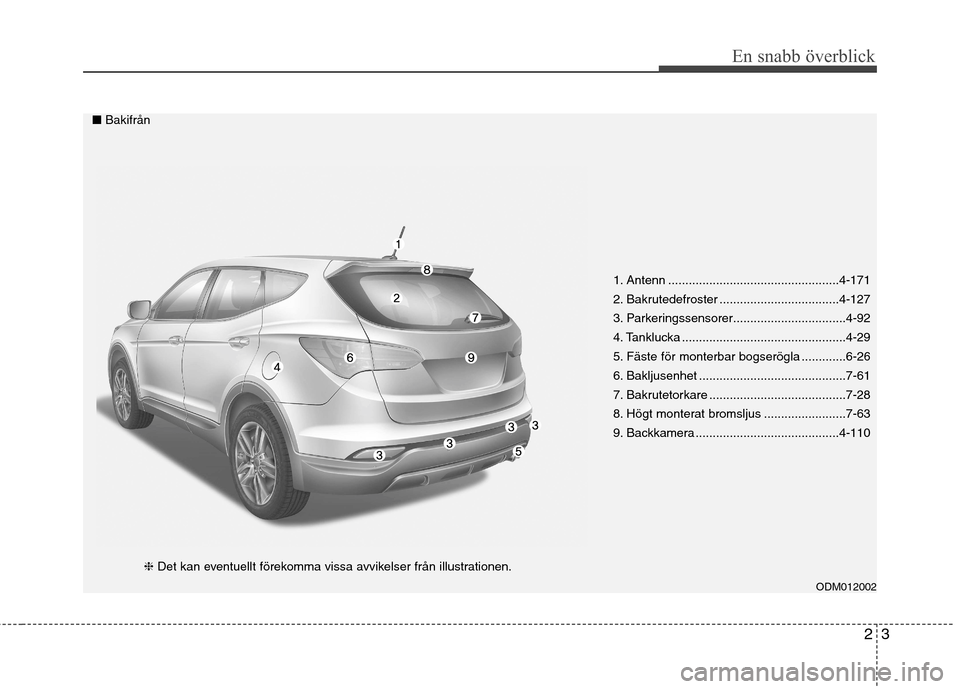

En snabb överblick
1. Antenn ..................................................4-171
2. Bakrutedefroster ...................................4-127
3. Parkeringssensorer.................................4-92
4. Tanklucka ................................................4-29
5. Fäste för monterbar bogserögla .............6-26
6. Bakljusenhet ...........................................7-61
7. Bakrutetorkare ........................................7-28
8. Högt monterat bromsljus ........................7-63
9. Backkamera ..........................................4-110ODM012002
■Bakifrån
❈Det kan eventuellt förekomma vissa avvikelser från illustrationen.

4

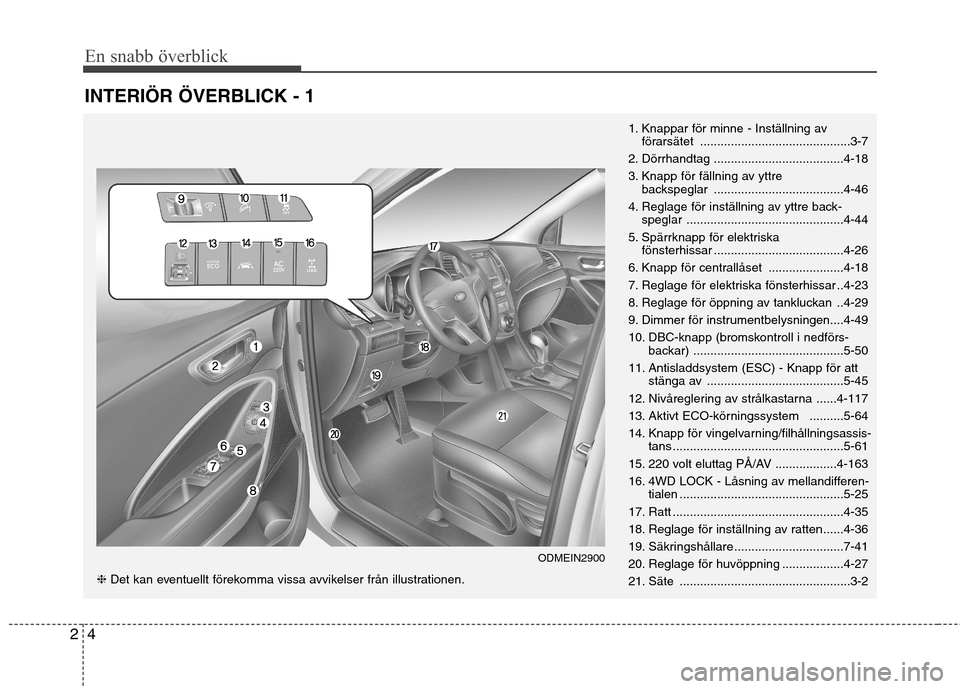

2 INTERIÖR ÖVERBLICK - 1
En snabb överblick
1. Knappar för minne - Inställning av
förarsätet ............................................3-7
2. Dörrhandtag ......................................4-18
3. Knapp för fällning av yttre backspeglar ......................................4-46
4. Reglage för inställning av yttre back- speglar ..............................................4-44
5. Spärrknapp för elektriska fönsterhissar ......................................4-26
6. Knapp för centrallåset ......................4-18
7. Reglage för elektriska fönsterhissar ..4-23
8. Reglage för öppning av tankluckan ..4-29
9. Dimmer för instrumentbelysningen....4-49
10. DBC-knapp (bromskontroll i nedförs- backar) ............................................5-50
11. Antisladdsystem (ESC) - Knapp för att stänga av ........................................5-45
12. Nivåreglering av strålkastarna ......4-117
13. Aktivt ECO-körningssystem ..........5-64
14. Knapp för vingelvarning/filhållningsassis- tans ..................................................5-61
15. 220 volt eluttag PÅ/AV ..................4-163
16. 4WD LOCK - Låsning av mellandifferen- tialen ................................................5-25
17. Ratt ..................................................4-35
18. Reglage för inställning av ratten......4-36
19. Säkringshållare ................................7-41
20. Reglage för huvöppning ..................4-27
21. Säte ..................................................3-2
❈ Det kan eventuellt förekomma vissa avvikelser från illustrationen.
ODMEIN2900

25
En snabb överblick

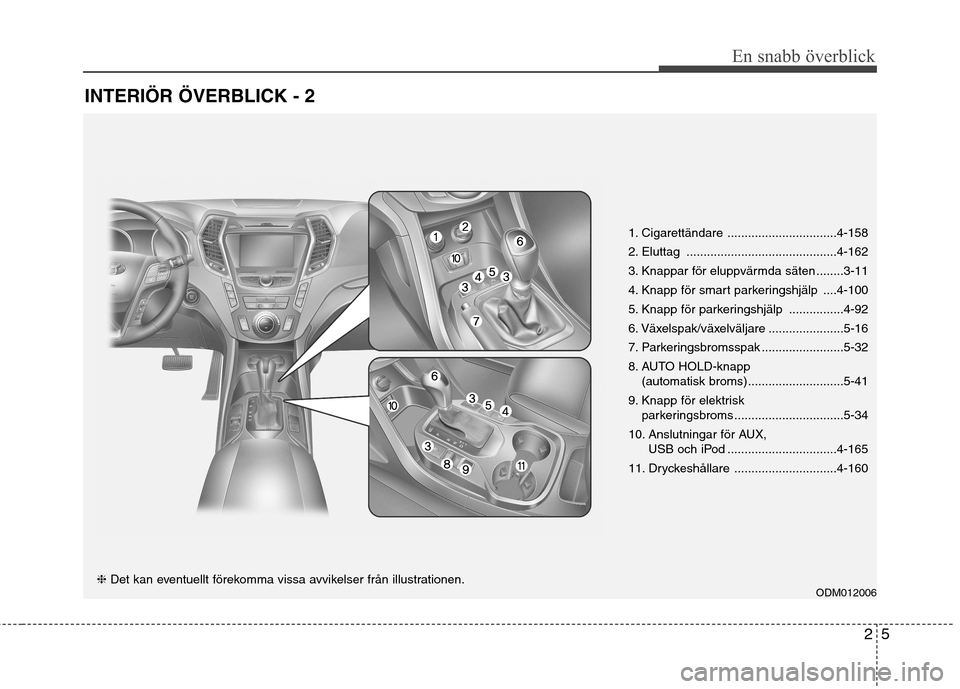

INTERIÖR ÖVERBLICK - 2
1. Cigarettändare ................................4-158
2. Eluttag ............................................4-162
3. Knappar för eluppvärmda säten ........3-11
4. Knapp för smart parkeringshjälp ....4-100
5. Knapp för parkeringshjälp ................4-92
6. Växelspak/växelväljare ......................5-16
7. Parkeringsbromsspak ........................5-32
8. AUTO HOLD-knapp(automatisk broms)............................5-41
9. Knapp för elektrisk parkeringsbroms ................................5-34
10. Anslutningar för AUX, USB och iPod ................................4-165
11. Dryckeshållare ..............................4-160
ODM012006
❈Det kan eventuellt förekomma vissa avvikelser från illustrationen.

6
2
En snabb överblick

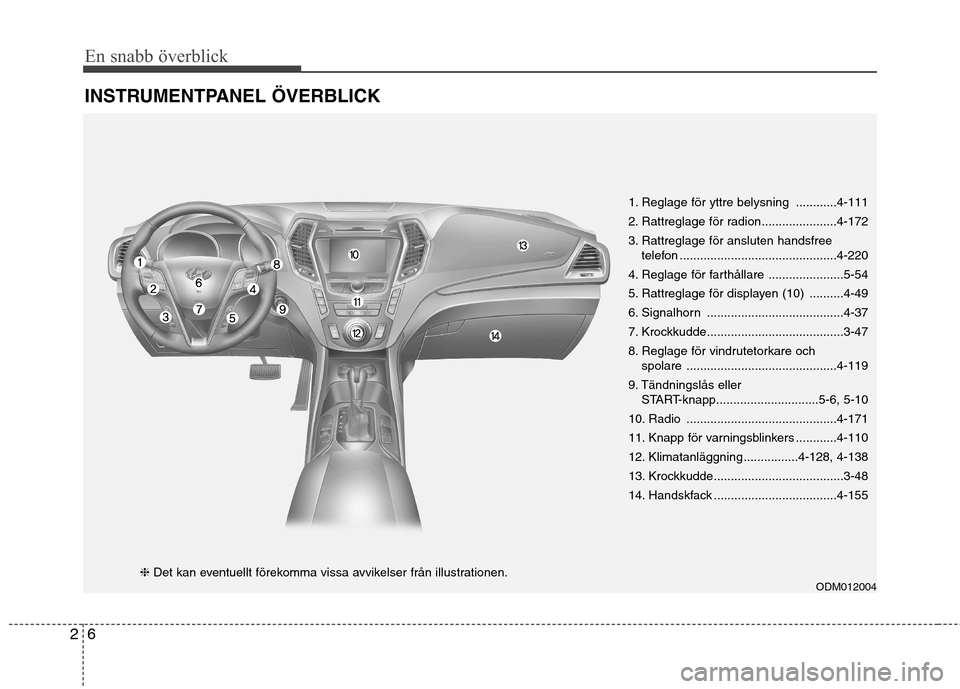

INSTRUMENTPANEL ÖVERBLICK
1. Reglage för yttre belysning ............4-111
2. Rattreglage för radion......................4-172
3. Rattreglage för ansluten handsfree
telefon ..............................................4-220
4. Reglage för farthållare ......................5-54
5. Rattreglage för displayen (10) ..........4-49
6. Signalhorn ........................................4-37
7. Krockkudde........................................3-47
8. Reglage för vindrutetorkare och spolare ............................................4-119
9. Tändningslås eller START-knapp..............................5-6, 5-10
10. Radio ............................................4-171
11. Knapp för varningsblinkers ............4-110
12. Klimatanläggning................4-128, 4-138
13. Krockkudde......................................3-48
14. Handskfack ....................................4-155
ODM012004
❈Det kan eventuellt förekomma vissa avvikelser från illustrationen.
