Hyundai Santa Fe 2013 Ägarmanual (in Swedish)
Manufacturer: HYUNDAI, Model Year: 2013, Model line: Santa Fe, Model: Hyundai Santa Fe 2013Pages: 608, PDF Size: 42.18 MB
Page 571 of 608

349
Säten och säkerhet

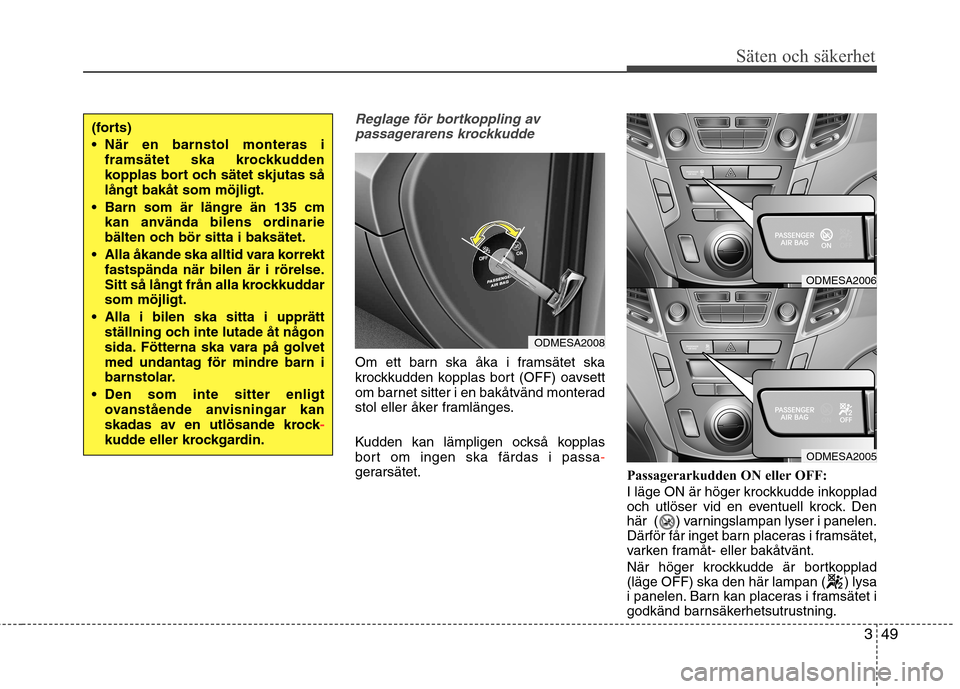

Reglage för bortkoppling avpassagerarens krockkudde
Om ett barn ska åka i framsätet ska
krockkudden kopplas bort (OFF) oavsett
om barnet sitter i en bakåtvänd monterad
stol eller åker framlänges.
Kudden kan lämpligen också kopplas
bort om ingen ska färdas i passa
-gerarsätet. Passagerarkudden ON eller OFF:
I läge ON är höger krockkudde inkopplad
och utlöser vid en eventuell krock. Den
här ( ) varningslampan lyser i panelen.
Därför får inget barn placeras i framsätet,
varken framåt- eller bakåtvänt.
När höger krockkudde är bortkopplad
(läge OFF) ska den här lampan ( ) lysa
i panelen. Barn kan placeras i framsätet i
godkänd barnsäkerhetsutrustning.
(forts)
När en barnstol monteras i
framsätet ska krockkudden
kopplas bort och sätet skjutas sålångt bakåt som möjligt.
Barn som är längre än 135 cm kan använda bilens ordinarie
bälten och bör sitta i baksätet.
Alla åkande ska alltid vara korrekt fastspända när bilen är i rörelse.
Sitt så långt från alla krockkuddarsom möjligt.
Alla i bilen ska sitta i upprätt ställning och inte lutade åt någon
sida. Fötterna ska vara på golvet
med undantag för mindre barn i
barnstolar.
Den som inte sitter enligt ovanstående anvisningar kan
skadas av en utlösande krock
-kudde eller krockgardin.
ODMESA2008
ODMESA2006
ODMESA2005
Page 572 of 608

Säten och säkerhet
50
3
✽✽

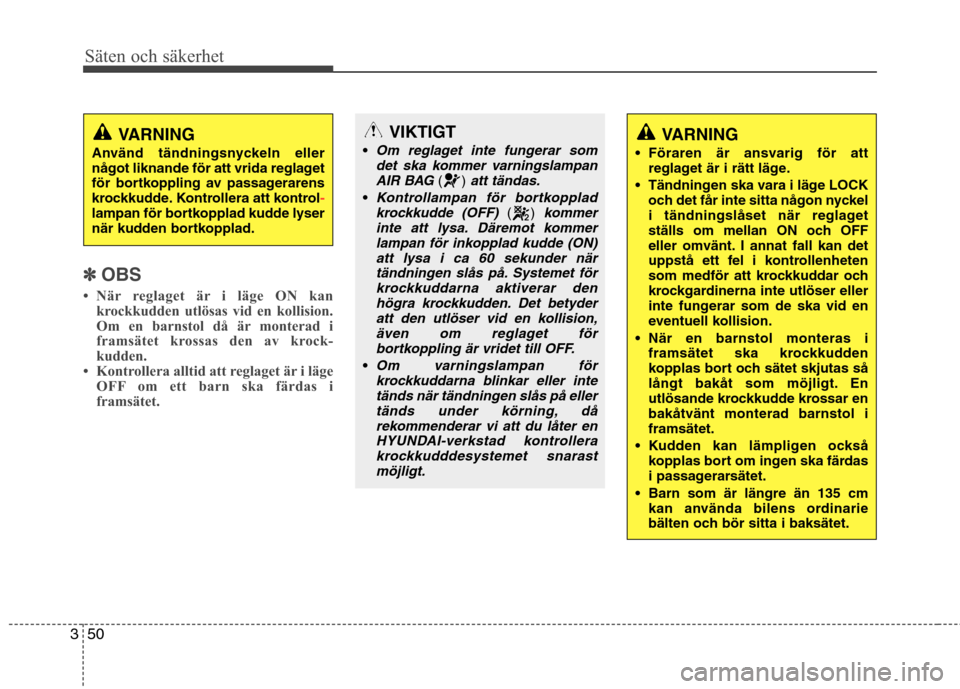

OBS
När reglaget är i läge ON kan krockkudden utlösas vid en kollision.
Om en barnstol då är monterad i
framsätet krossas den av krock-
kudden.
Kontrollera alltid att reglaget är i läge OFF om ett barn ska färdas i
framsätet.
VIKTIGT
Om reglaget inte fungerar som det ska kommer varningslampan
AIR BAG
()att tändas.
Kontrollampan för bortkoppladkrockkudde (OFF) () kommer
inte att lysa. Däremot kommer lampan för inkopplad kudde (ON) att lysa i ca 60 sekunder närtändningen slås på. Systemet för
krockkuddarna aktiverar den högra krockkudden. Det betyderatt den utlöser vid en kollision,även om reglaget för
bortkoppling är vridet till OFF.
Om varningslampan för krockkuddarna blinkar eller intetänds när tändningen slås på ellertänds under körning, då rekommenderar vi att du låter en
HYUNDAI-verkstad kontrollerakrockkudddesystemet snarast möjligt.
VARNING
Föraren är ansvarig för att reglaget är i rätt läge.
Tändningen ska vara i läge LOCK och det får inte sitta någon nyckel
i tändningslåset när reglaget
ställs om mellan ON och OFF
eller omvänt. I annat fall kan det
uppstå ett fel i kontrollenheten
som medför att krockkuddar och
krockgardinerna inte utlöser eller
inte fungerar som de ska vid en
eventuell kollision.
När en barnstol monteras i framsätet ska krockkudden
kopplas bort och sätet skjutas så
långt bakåt som möjligt. En
utlösande krockkudde krossar enbakåtvänt monterad barnstol iframsätet.
Kudden kan lämpligen också kopplas bort om ingen ska färdas
i passagerarsätet.
Barn som är längre än 135 cm kan använda bilens ordinarie
bälten och bör sitta i baksätet.VARNING
Använd tändningsnyckeln eller
något liknande för att vrida reglaget
för bortkoppling av passagerarens
krockkudde. Kontrollera att kontrol
-lampan för bortkopplad kudde lyser
när kudden bortkopplad.
Page 573 of 608

351
Säten och säkerhet
❈Utrustningen i din bil kan vara annorlunda än den som visas i bilden. Sidokrockkuddarna i framsätenas

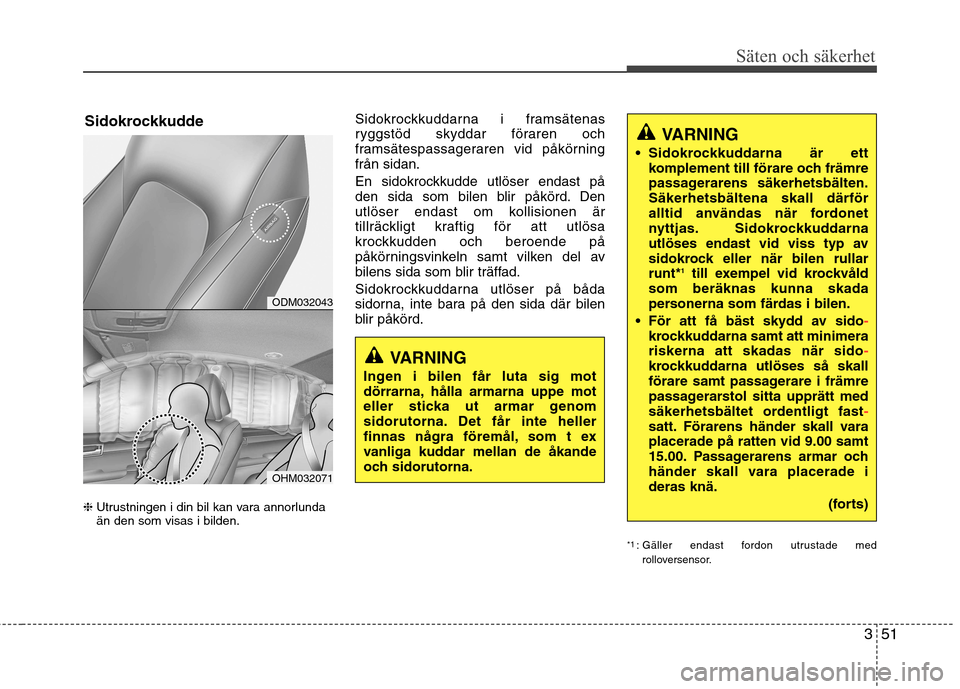

ryggstöd skyddar föraren och
framsätespassageraren vid påkörningfrån sidan.
En sidokrockkudde utlöser endast på
den sida som bilen blir påkörd. Den
utlöser endast om kollisionen är
tillräckligt kraftig för att utlösa
krockkudden och beroende på
påkörningsvinkeln samt vilken del av
bilens sida som blir träffad.
Sidokrockkuddarna utlöser på båda
sidorna, inte bara på den sida där bilen
blir påkörd.
*1: Gäller endast fordon utrustade med
rolloversensor.
ODM032043
OHM032071
SidokrockkuddeVARNING
Sidokrockkuddarna är ett komplement till förare och främre
passagerarens säkerhetsbälten.Säkerhetsbältena skall därför
alltid användas när fordonet
nyttjas. Sidokrockkuddarna
utlöses endast vid viss typ av
sidokrock eller när bilen rullarrunt* 1
till exempel vid krockvåld
som beräknas kunna skada
personerna som färdas i bilen.
För att få bäst skydd av sido
-krockkuddarna samt att minimera riskerna att skadas när sido-krockkuddarna utlöses så skall
förare samt passagerare i främre
passagerarstol sitta upprätt med
säkerhetsbältet ordentligt fast
-satt. Förarens händer skall vara placerade på ratten vid 9.00 samt
15.00. Passagerarens armar och
händer skall vara placerade ideras knä. (forts)
VARNING
Ingen i bilen får luta sig mot
dörrarna, hålla armarna uppe mot
eller sticka ut armar genom
sidorutorna. Det får inte heller
finnas några föremål, som t ex
vanliga kuddar mellan de åkande
och sidorutorna.
Page 574 of 608

Säten och säkerhet
52
3

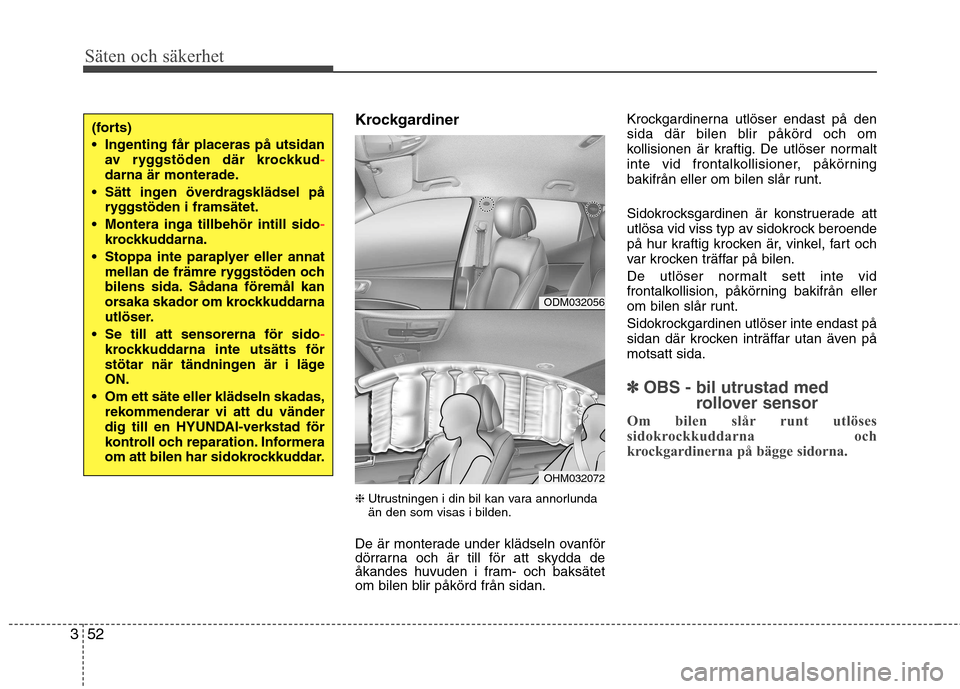

Krockgardiner ❈ Utrustningen i din bil kan vara annorlunda än den som visas i bilden.
De är monterade under klädseln ovanför
dörrarna och är till för att skydda de
åkandes huvuden i fram- och baksätet
om bilen blir påkörd från sidan. Krockgardinerna utlöser endast på den
sida där bilen blir påkörd och om
kollisionen är kraftig. De utlöser normalt
inte vid frontalkollisioner, påkörning
bakifrån eller om bilen slår runt.
Sidokrocksgardinen är konstruerade att
utlösa vid viss typ av sidokrock beroende
på hur kraftig krocken är, vinkel, fart och
var krocken träffar på bilen.
De utlöser normalt sett inte vid
frontalkollision, påkörning bakifrån eller
om bilen slår runt.
Sidokrockgardinen utlöser inte endast på
sidan där krocken inträffar utan även påmotsatt sida.
✽✽
OBS - bil utrustad med
rollover sensor
Om bilen slår runt utlöses
sidokrockkuddarna och
krockgardinerna på bägge sidorna.
(forts)
Ingenting får placeras på utsidan av ryggstöden där krockkud
-darna är monterade.
Sätt ingen överdragsklädsel på ryggstöden i framsätet.
Montera inga tillbehör intill sido
-krockkuddarna.
Stoppa inte paraplyer eller annat mellan de främre ryggstöden och
bilens sida. Sådana föremål kan
orsaka skador om krockkuddarna
utlöser.
Se till att sensorerna för sido
-krockkuddarna inte utsätts för
stötar när tändningen är i lägeON.
Om ett säte eller klädseln skadas, rekommenderar vi att du vänder
dig till en HYUNDAI-verkstad för
kontroll och reparation. Informera
om att bilen har sidokrockkuddar.
ODM032056
OHM032072
Page 575 of 608

353
Säten och säkerhet

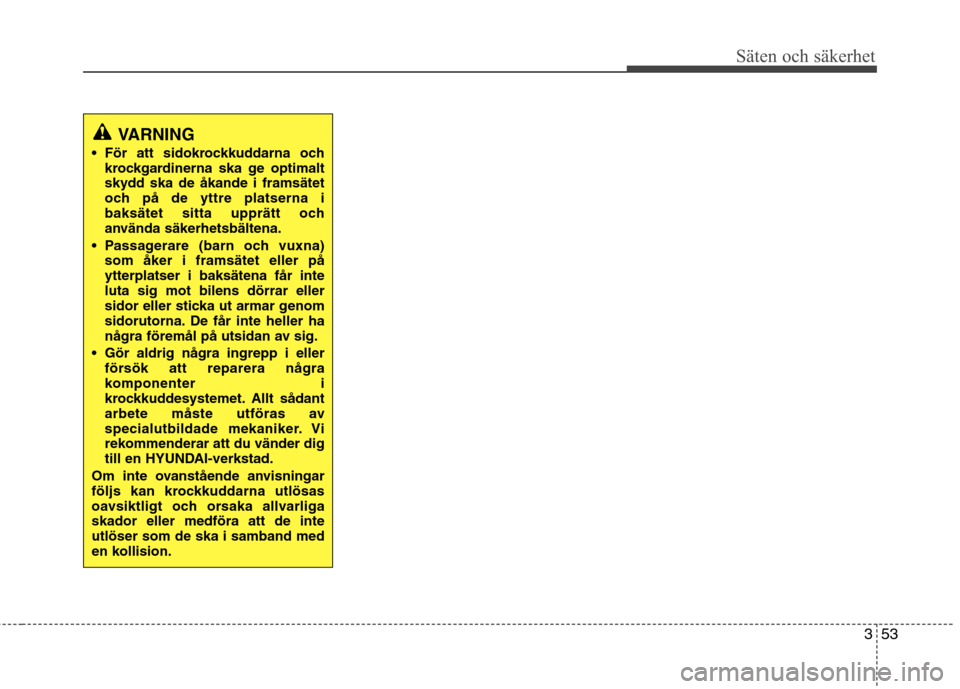

VARNING
För att sidokrockkuddarna och krockgardinerna ska ge optimalt
skydd ska de åkande i framsätet
och på de yttre platserna i
baksätet sitta upprätt och
använda säkerhetsbältena.
Passagerare (barn och vuxna) som åker i framsätet eller påytterplatser i baksätena får inteluta sig mot bilens dörrar eller
sidor eller sticka ut armar genom
sidorutorna. De får inte heller ha
några föremål på utsidan av sig.
Gör aldrig några ingrepp i eller försök att reparera några
komponenter i
krockkuddesystemet. Allt sådant
arbete måste utföras av
specialutbildade mekaniker. Vi
rekommenderar att du vänder dig
till en HYUNDAI-verkstad.
Om inte ovanstående anvisningar
följs kan krockkuddarna utlösas
oavsiktligt och orsaka allvarligaskador eller medföra att de inteutlöser som de ska i samband med
en kollision.
Page 576 of 608

Säten och säkerhet
54
3

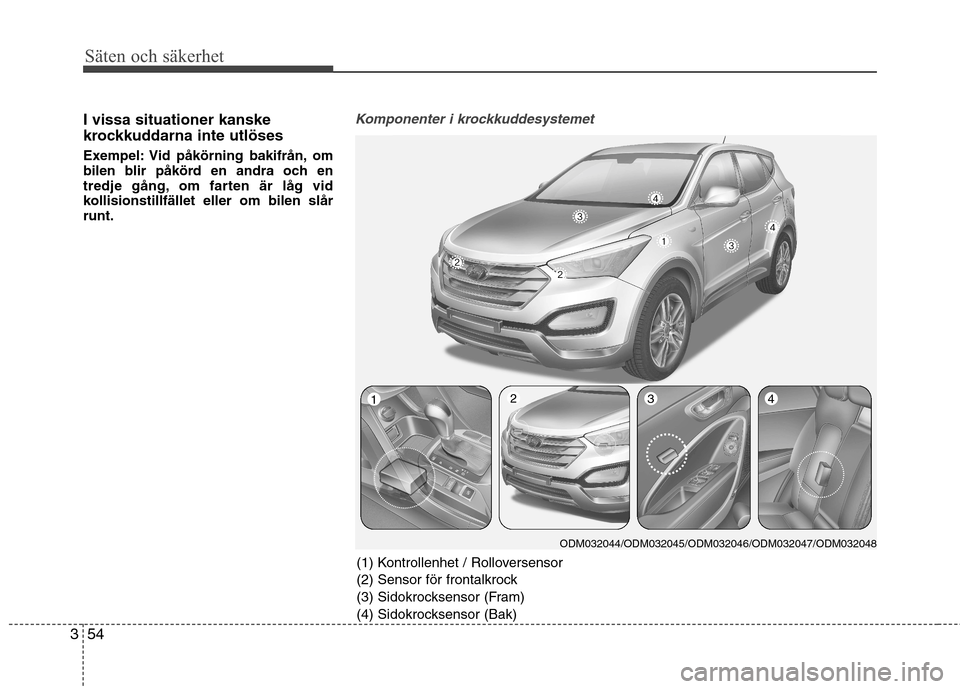

I vissa situationer kanske
krockkuddarna inte utlöses
Exempel: Vid påkörning bakifrån, om
bilen blir påkörd en andra och en
tredje gång, om farten är låg vid
kollisionstillfället eller om bilen slårrunt.Komponenter i krockkuddesystemet
(1) Kontrollenhet / Rolloversensor
(2) Sensor för frontalkrock
(3) Sidokrocksensor (Fram)
(4) Sidokrocksensor (Bak)
ODM032044/ODM032045/ODM032046/ODM032047/ODM032048
1234
Page 577 of 608

355
Säten och säkerhet

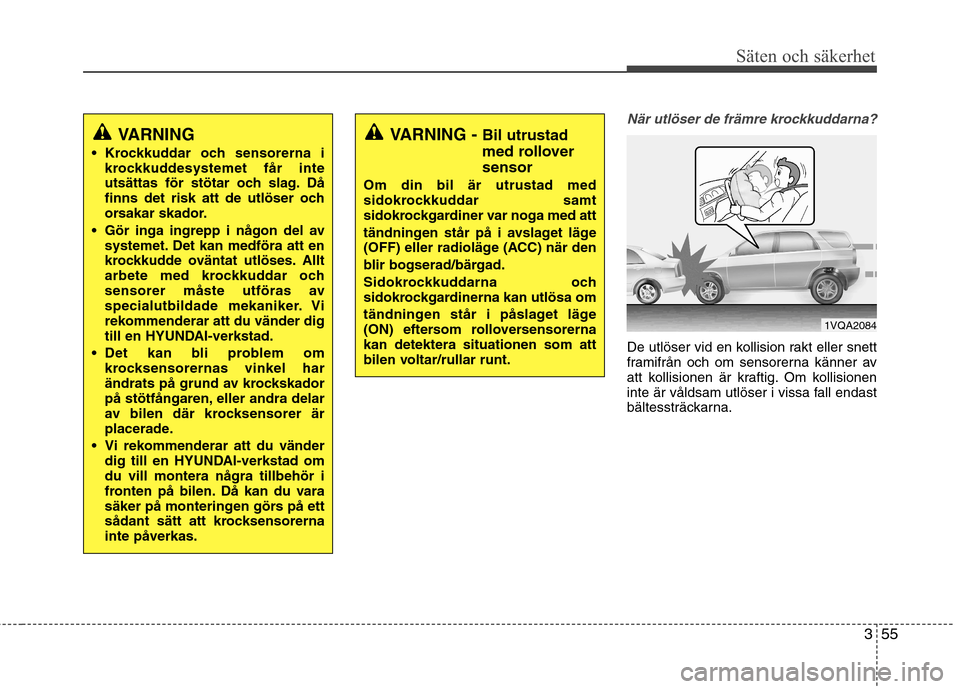

När utlöser de främre krockkuddarna?
De utlöser vid en kollision rakt eller snett
framifrån och om sensorerna känner av
att kollisionen är kraftig. Om kollisionen
inte är våldsam utlöser i vissa fall endast
bältessträckarna.
VARNING
Krockkuddar och sensorerna i krockkuddesystemet får inte
utsättas för stötar och slag. Då
finns det risk att de utlöser och
orsakar skador.
Gör inga ingrepp i någon del av systemet. Det kan medföra att en
krockkudde oväntat utlöses. Allt
arbete med krockkuddar och
sensorer måste utföras av
specialutbildade mekaniker. Vi
rekommenderar att du vänder dig
till en HYUNDAI-verkstad.
Det kan bli problem om krocksensorernas vinkel har
ändrats på grund av krockskador
på stötfångaren, eller andra delar
av bilen där krocksensorer är
placerade.
Vi rekommenderar att du vänder dig till en HYUNDAI-verkstad omdu vill montera några tillbehör i
fronten på bilen. Då kan du vara
säker på monteringen görs på ett
sådant sätt att krocksensorernainte påverkas.VARNING - Bil utrustad
med rollover sensor
Om din bil är utrustad med
sidokrockkuddar samt
sidokrockgardiner var noga med att
tändningen står på i avslaget läge
(OFF) eller radioläge (ACC) när den
blir bogserad/bärgad.
Sidokrockkuddarna och
sidokrockgardinerna kan utlösa om
tändningen står i påslaget läge
(ON) eftersom rolloversensorernakan detektera situationen som att
bilen voltar/rullar runt.
1VQA2084
Page 578 of 608

Säten och säkerhet
56
3
❈ Utrustningen i din bil kan vara annorlunda än den som visas i bilden.

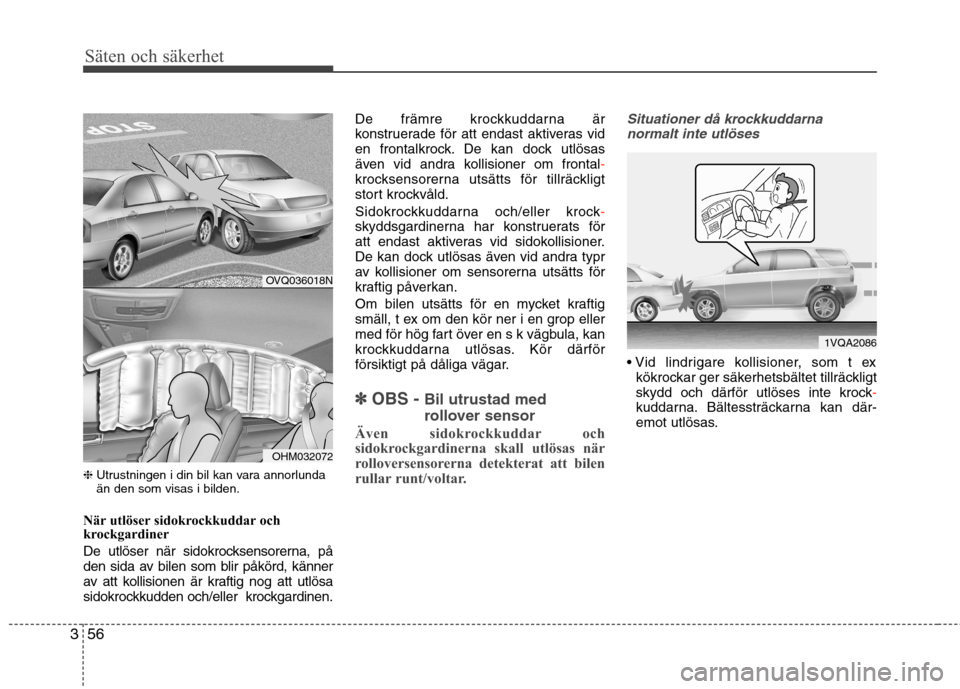

När utlöser sidokrockkuddar och
krockgardiner
De utlöser när sidokrocksensorerna, på
den sida av bilen som blir påkörd, känner
av att kollisionen är kraftig nog att utlösa
sidokrockkudden och/eller krockgardinen. De främre krockkuddarna är
konstruerade för att endast aktiveras vid
en frontalkrock. De kan dock utlösas
även vid andra kollisioner om frontal
-krocksensorerna utsätts för tillräckligt
stort krockvåld.
Sidokrockkuddarna och/eller krock
-skyddsgardinerna har konstruerats för
att endast aktiveras vid sidokollisioner.
De kan dock utlösas även vid andra typr
av kollisioner om sensorerna utsätts för
kraftig påverkan.
Om bilen utsätts för en mycket kraftig
smäll, t ex om den kör ner i en grop eller
med för hög fart över en s k vägbula, kan
krockkuddarna utlösas. Kör därför
försiktigt på dåliga vägar.
✽✽
OBS - Bil utrustad med
rollover sensor
Även sidokrockkuddar och
sidokrockgardinerna skall utlösas när
rolloversensorerna detekterat att bilen
rullar runt/voltar.
Situationer då krockkuddarna normalt inte utlöses
kökrockar ger säkerhetsbältet tillräckligt
skydd och därför utlöses inte krock
-kuddarna. Bältessträckarna kan där-
emot utlösas.
OVQ036018N
OHM032072
1VQA2086
Page 579 of 608

357
Säten och säkerhet

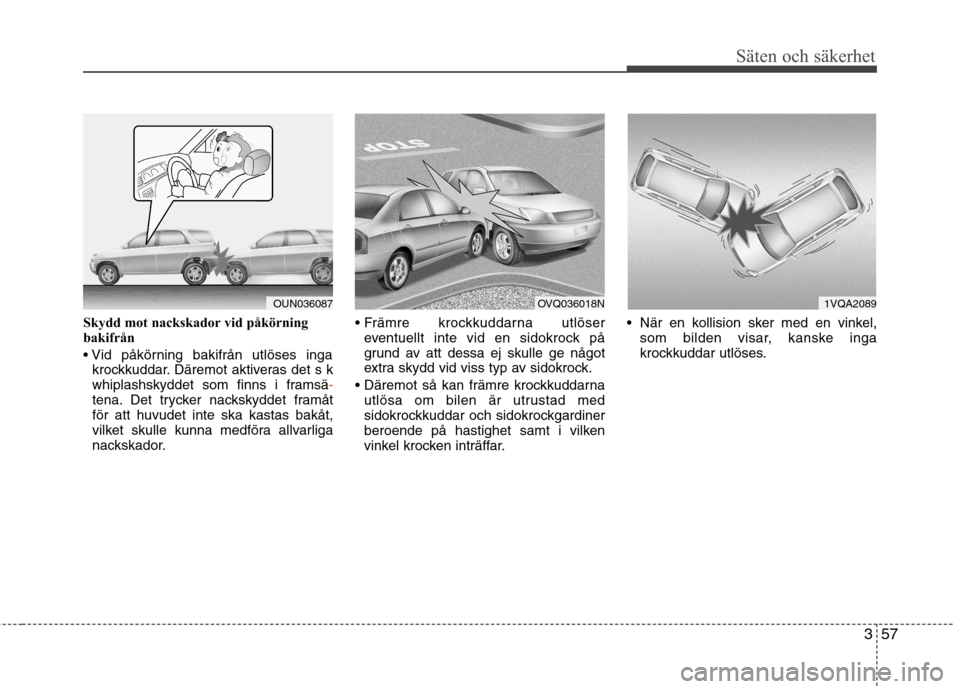

Skydd mot nackskador vid påkörning
bakifrån
krockkuddar. Däremot aktiveras det s k
whiplashskyddet som finns i framsä
-tena. Det trycker nackskyddet framåt för att huvudet inte ska kastas bakåt,
vilket skulle kunna medföra allvarliga
nackskador.
eventuellt inte vid en sidokrock på
grund av att dessa ej skulle ge något
extra skydd vid viss typ av sidokrock.
utlösa om bilen är utrustad med
sidokrockkuddar och sidokrockgardiner
beroende på hastighet samt i vilken
vinkel krocken inträffar. När en kollision sker med en vinkel,
som bilden visar, kanske inga
krockkuddar utlöses.
1VQA2089OVQ036018NOUN036087
Page 580 of 608

Säten och säkerhet
58
3

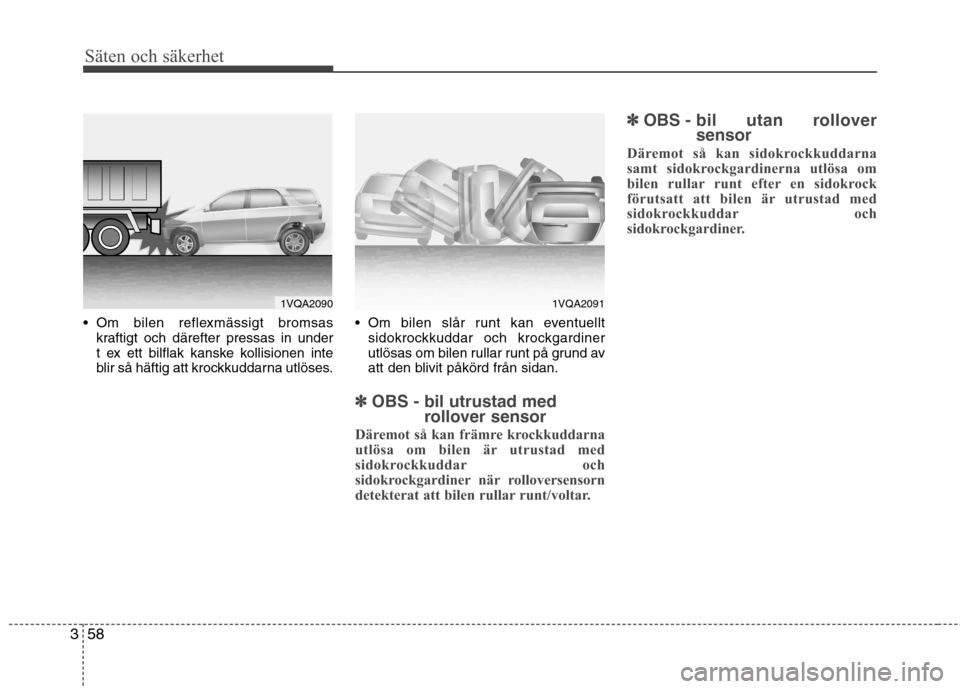

Om bilen reflexmässigt bromsas
kraftigt och därefter pressas in under
t ex ett bilflak kanske kollisionen inte
blir så häftig att krockkuddarna utlöses. Om bilen slår runt kan eventuellt
sidokrockkuddar och krockgardiner
utlösas om bilen rullar runt på grund av
att den blivit påkörd från sidan.
✽✽ OBS - bil utrustad med
rollover sensor
Däremot så kan främre krockkuddarna
utlösa om bilen är utrustad med
sidokrockkuddar och
sidokrockgardiner när rolloversensorn
detekterat att bilen rullar runt/voltar. ✽
✽
OBS - bil utan rollover
sensor
Däremot så kan sidokrockkuddarna
samt sidokrockgardinerna utlösa om
bilen rullar runt efter en sidokrock
förutsatt att bilen är utrustad med
sidokrockkuddar och
sidokrockgardiner.
1VQA20901VQA2091
