Hyundai Santa Fe 2016 Betriebsanleitung (in German)

369
Sicherheitssysteme Ihres Fahrzeugs

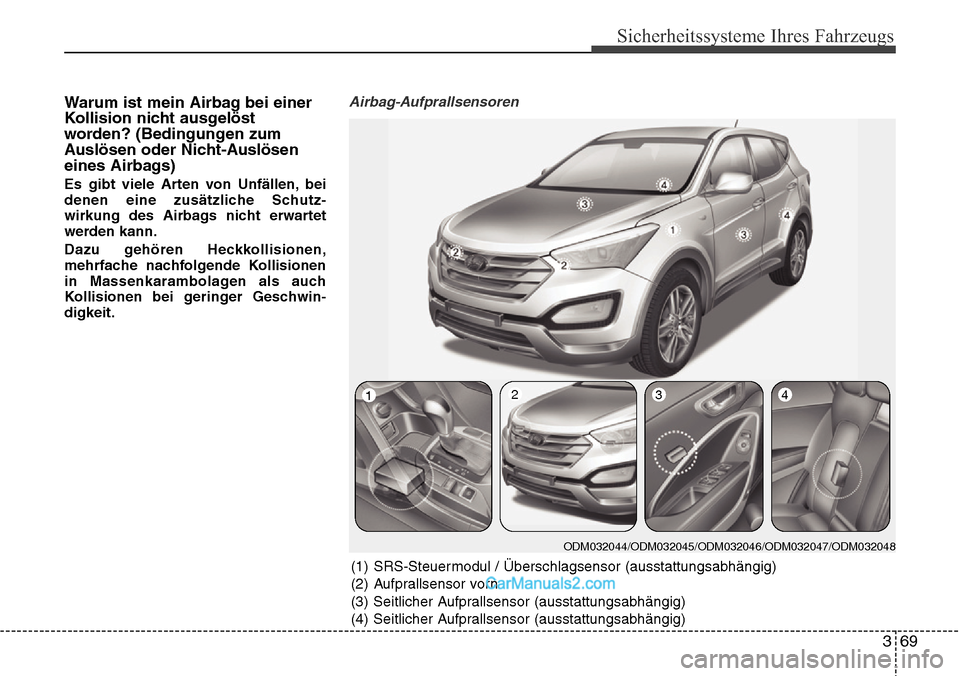

Warum ist mein Airbag bei einer
Kollision nicht ausgelöst
worden? (Bedingungen zum
Auslösen oder Nicht-Auslösen
eines Airbags)
Es gibt viele Arten von Unfällen, bei
denen eine zusätzliche Schutz-
wirkung des Airbags nicht erwartet
werden kann.
Dazu gehören Heckkollisionen,
mehrfache nachfolgende Kollisionen
in Massenkarambolagen als auch
Kollisionen bei geringer Geschwin-
digkeit.
Airbag-Aufprallsensoren
(1) SRS-Steuermodul / Überschlagsensor (ausstattungsabhängig)
(2) Aufprallsensor vorn
(3) Seitlicher Aufprallsensor (ausstattungsabhängig)
(4) Seitlicher Aufprallsensor (ausstattungsabhängig)
ODM032044/ODM032045/ODM032046/ODM032047/ODM032048
1234

Sicherheitssysteme Ihres Fahrzeugs
70
3

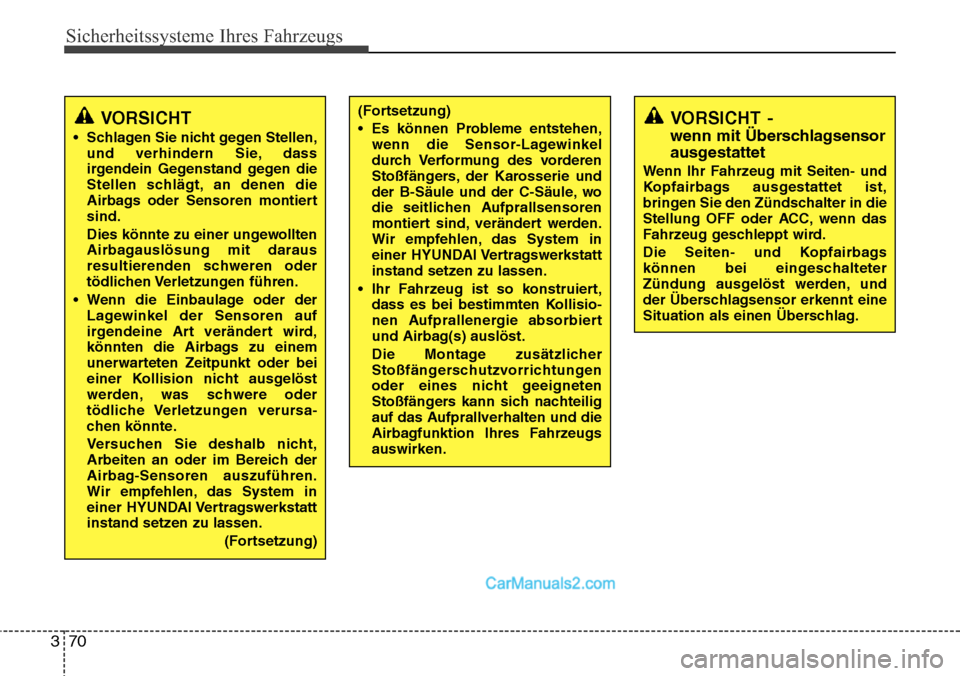

VORSICHT
• Schlagen Sie nicht gegen Stellen,
und verhindern Sie, dass
irgendein Gegenstand gegen die
Stellen schlägt, an denen die
Airbags oder Sensoren montiert
sind.
Dies könnte zu einer ungewollten
Airbagauslösung mit daraus
resultierenden schweren oder
tödlichen Verletzungen führen.
• Wenn die Einbaulage oder der Lagewinkel der Sensoren auf
irgendeine Art verändert wird,
könnten die Airbags zu einem
unerwarteten Zeitpunkt oder bei
einer Kollision nicht ausgelöst
werden, was schwere oder
tödliche Verletzungen verursa -
chen könnte.
V ersuc
hen Sie deshalb nic

ht,
Arbeiten an oder im Bereich der
Airbag-Sensoren auszuführen.
Wir empfehlen, das System in
einer HYUNDAI Vertragswerkstatt
instand setzen zu lassen.
(Fortsetzung)
VORSICHT -
wenn mit Überschlagsensor
ausgestattet
Wenn Ihr Fahrzeug mit Seiten- und
Kopfairbags ausgestattet ist,
bringen Sie den Zündschalter in die
Stellung OFF oder ACC, wenn das
Fahrzeug geschleppt wird.
Die Seiten- und Kopfairbags
können bei eingeschalteter
Zündung ausgelöst werden, und
der Überschlagsensor erkennt eine
Situation als einen Überschlag.
(Fortsetzung)
• Es können Probleme entstehen,wenn die Sensor-Lagewinkel
durch Verformung des vorderen
Stoßfängers, der Karosserie und
der B-Säule und der C-Säule, wo
die seitlichen Aufprallsensoren
montiert sind, verändert werden.
Wir empfehlen, das System in
einer HYUNDAI Vertragswerkstatt
instand setzen zu lassen.
• Ihr Fahrzeug ist so konstruiert, dass es bei bestimmten Kollisio -
nen Aufprallenergie absorbiert
und Airbag(s) auslöst.
Die Montag e zusätzlic

her
Stoßfängerschutzvorrichtungen
oder eines nicht geeigneten
Stoßfängers kann sich nachteilig
auf das Aufprallverhalten und die
Airbagfunktion Ihres Fahrzeugs
auswirken.

371
Sicherheitssysteme Ihres Fahrzeugs

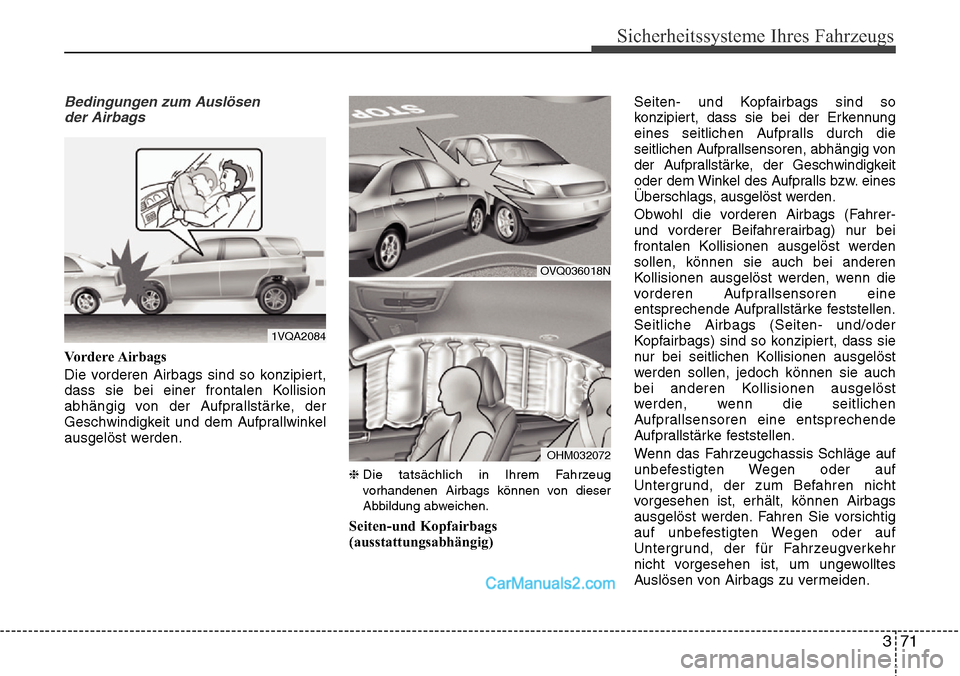

Bedingungen zum Auslösender Airbags
Vordere Airbags
Die vorderen Airbags sind so konzipiert,
dass sie bei einer frontalen Kollision
abhängig von der Aufprallstärke, der
Geschwindigkeit und dem Aufprallwinkel
ausgelöst werden.
❈ Die tatsächlich in Ihrem Fahrzeug
vorhandenen Airbags können von dieser
Abbildung abweichen.
Seiten-und Kopfairbags
(ausstattungsabhängig) Seiten- und Kopfairbags sind so
konzipiert, dass sie bei der Erkennung
eines seitlichen Aufpralls durch die
seitlichen Aufprallsensoren, abhängig von
der Aufprallstärke, der Geschwindigkeit
oder dem Winkel des Aufpralls bzw. eines
Überschlags, ausgelöst werden.
Obwohl die vorderen Airbags (Fahrer-
und vorderer Beifahrerairbag) nur bei
frontalen Kollisionen ausgelöst werden
sollen, können sie auch bei anderen
Kollisionen ausgelöst werden, wenn die
vorderen Aufprallsensoren eine
entsprechende Aufprallstärke feststellen.
Seitliche Airbags (Seiten- und/oder
Kopfairbags) sind so konzipiert, dass sie
nur bei seitlichen Kollisionen ausgelöst
werden sollen, jedoch können sie auch
bei anderen Kollisionen ausgelöst
werden, wenn die seitlichen
Aufprallsensoren eine entsprechende
Aufprallstärke feststellen.
Wenn das Fahrzeugchassis Schläge auf
unbefestigten Wegen oder auf
Untergrund, der zum Befahren nicht
vorgesehen ist, erhält, können Airbags
ausgelöst werden. Fahren Sie vorsichtig
auf unbefestigten Wegen oder auf
Untergrund, der für Fahrzeugverkehr
nicht vorgesehen ist, um ungewolltes
Auslösen von Airbags zu vermeiden.
1VQA2084
OVQ036018N
OHM032072

Sicherheitssysteme Ihres Fahrzeugs
72
3
✽ANMERKUNG -
wenn mit Überschlagsensor
ausgestattet
Die Seiten- und Curtain-Airbags sollen
auch ausgelöst werden, wenn der
Überschlagsensor einen Überschlag
erkennt.
Bedingungen, unter denen Airbags
nicht ausgelöst werden
• Bei bestimmten Kollisionen mit geringer Geschwindigkeit ist es
möglich, dass Airbags nicht ausgelöst
werden. Airbags sind so konzipiert,
dass sie in solchen Fällen nicht
ausgelöst werden, da sie unter diesen
Umständen die Schutzwirkung der
Sicherheitsgurte nicht verbessern
können. • Die vorderen Airbags sind nicht dafür
vorgesehen, sich bei Heckkollisionen
zu entfalten, weil die Insassen durch
einen Heckaufprall nach hinten bewegt
werden. In diesem Fall könnten
entfaltete Airbags keinen zusätzlichen
Vorteil bieten.
1VQA2086
OUN036087

373
Sicherheitssysteme Ihres Fahrzeugs

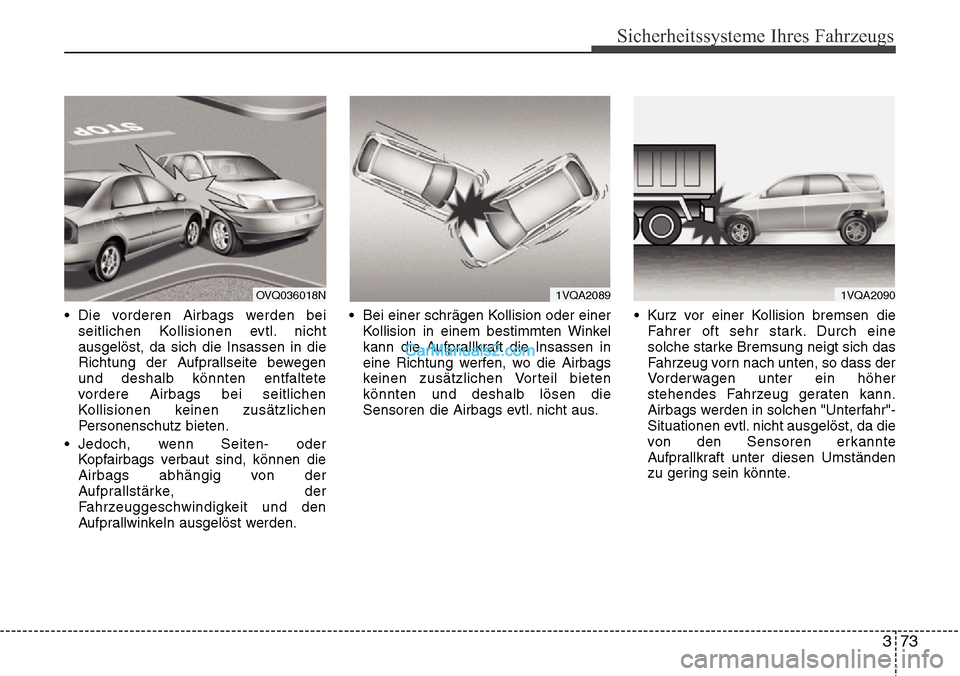

• Die vorderen Airbags werden beiseitlichen Kollisionen evtl. nicht
ausgelöst, da sich die Insassen in die
Richtung der Aufprallseite bewegen
und deshalb könnten entfaltete
vordere Airbags bei seitlichen
Kollisionen keinen zusätzlichen
Personenschutz bieten.
• Jedoch, wenn Seiten- oder Kopfairbags verbaut sind, können die
Airbags abhängig von der
Aufprallstärke, der
Fahrzeuggeschwindigkeit und den
Aufprallwinkeln ausgelöst werden. • Bei einer schrägen Kollision oder einer
Kollision in einem bestimmten Winkel
kann die Aufprallkraft die Insassen in
eine Richtung werfen, wo die Airbags
keinen zusätzlichen Vorteil bieten
könnten und deshalb lösen die
Sensoren die Airbags evtl. nicht aus. • Kurz vor einer Kollision bremsen die
Fahrer oft sehr stark. Durch eine
solche starke Bremsung neigt sich das
Fahrzeug vorn nach unten, so dass der
Vorderwagen unter ein höher
stehendes Fahrzeug geraten kann.
Airbags werden in solchen "Unterfahr"-
Situationen evtl. nicht ausgelöst, da die
von den Sensoren erkannte
Aufprallkraft unter diesen Umständen
zu gering sein könnte.
OVQ036018N1VQA20891VQA2090

Sicherheitssysteme Ihres Fahrzeugs
74
3

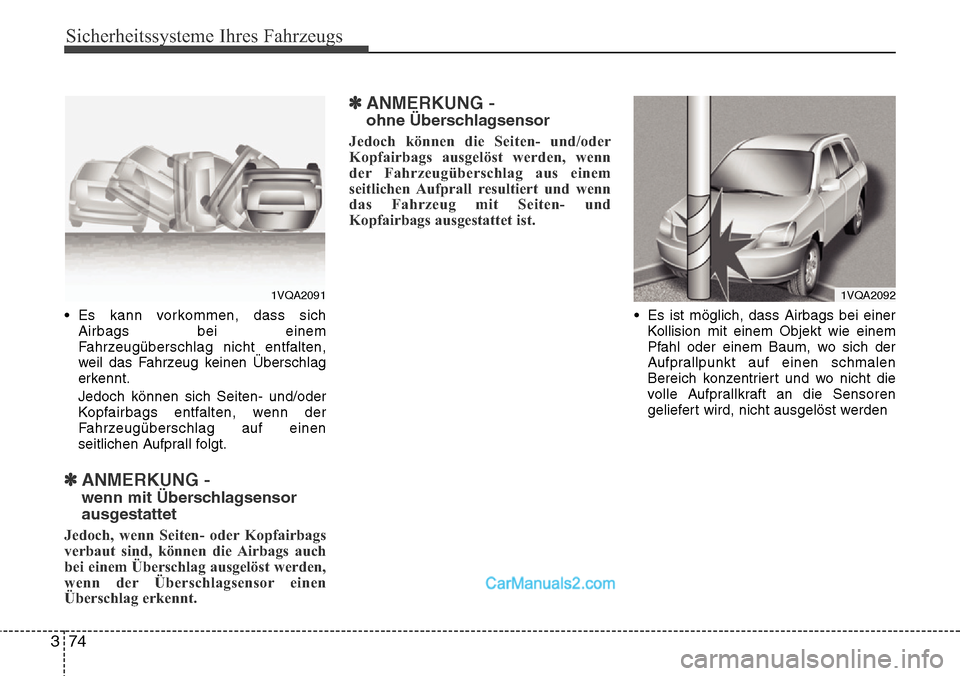

• Es kann vorkommen, dass sich
Airbags bei einem
Fahrzeugüberschlag nicht entfalten,
weil das Fahrzeug keinen Überschlag
erkennt.
Jedoch können sich Seiten- und/oder
Kopfairbags entfalten, wenn der
Fahrzeugüberschlag auf einen
seitlichen Aufprall folgt.
✽ANMERKUNG -
wenn mit Überschlagsensor
ausgestattet
Jedoch, wenn Seiten- oder Kopfairbags
verbaut sind, können die Airbags auch
bei einem Überschlag ausgelöst werden,
wenn der Überschlagsensor einen
Überschlag erkennt.
✽ANMERKUNG -
ohne Überschlagsensor
Jedoch können die Seiten- und/oder
Kopfairbags ausgelöst werden, wenn
der Fahrzeugüberschlag aus einem
seitlichen Aufprall resultiert und wenn
das Fahrzeug mit Seiten- und
Kopfairbags ausgestattet ist.
• Es ist möglich, dass Airbags bei einerKollision mit einem Objekt wie einem
Pfahl oder einem Baum, wo sich der
Aufprallpunkt auf einen schmalen
Bereich konzentriert und wo nicht die
volle Aufprallkraft an die Sensoren
geliefert wird, nicht ausgelöst werden
1VQA20911VQA2092

375
Sicherheitssysteme Ihres Fahrzeugs

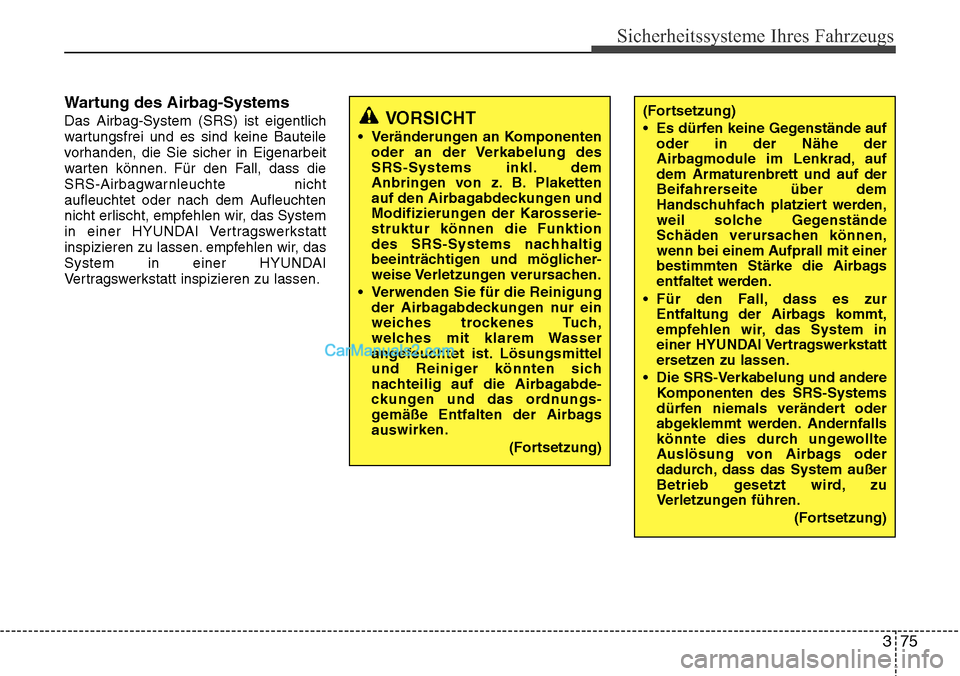

Wartung des Airbag-Systems
Das Airbag-System (SRS) ist eigentlich
wartungsfrei und es sind keine Bauteile
vorhanden, die Sie sicher in Eigenarbeit
warten können. Für den Fall, dass die
SRS-Airbagwarnleuchte nicht
aufleuchtet oder nach dem Aufleuchten
nicht erlischt, empfehlen wir, das System
in einer HYUNDAI Vertragswerkstatt
inspizieren zu lassen. empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt inspizieren zu lassen.VORSICHT
• Veränderungen an Komponentenoder an der Verkabelung des
SRS-Systems inkl. dem
Anbringen von z. B. Plaketten
auf den Airbagabdeckungen und
Modifizierungen der Karosserie -
struktur können die Funktion
des SRS-Systems nac hhaltig
beeinträchtigen und möglic

her-
weise Verletzungen verursachen.
• Verwenden Sie für die Reinigung
der Airba
gabdec

kungen nur ein
weiches trockenes Tuch,
welches mit klarem Wasser
angefeuchtet ist. Lösungsmittel
und Reiniger könnten sich
nachteilig auf die Airbagabde -
ckungen und das ordnungs -
gemäße Entfalten der Airbags
aus wirken.
(Fortsetzung)
(Fortsetzung)
• Es dürfen keine Gegenstände aufoder in der Nähe der
Airbagmodule im Lenkrad, auf
dem Armaturenbrett und auf der
Beifahrerseite über dem
Handschuhfach platziert werden,
weil solche Gegenstände
Schäden verursachen können,
wenn bei einem Aufprall mit einer
bestimmten Stärke die Airbags
entfaltet werden.
• Für den Fall, dass es zur Entfaltung der Airbags kommt,
empfehlen wir, das System in
einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
• Die SRS-Verkabelung und andere Komponenten des SRS-Systems
dürfen niemals verändert oder
abgeklemmt werden. Andernfalls
könnte dies durch ungewollte
Auslösung von Airbags oder
dadurch, dass das System außer
Betrieb gesetzt wird, zu
Verletzungen führen.
(Fortsetzung)

Sicherheitssysteme Ihres Fahrzeugs
76
3

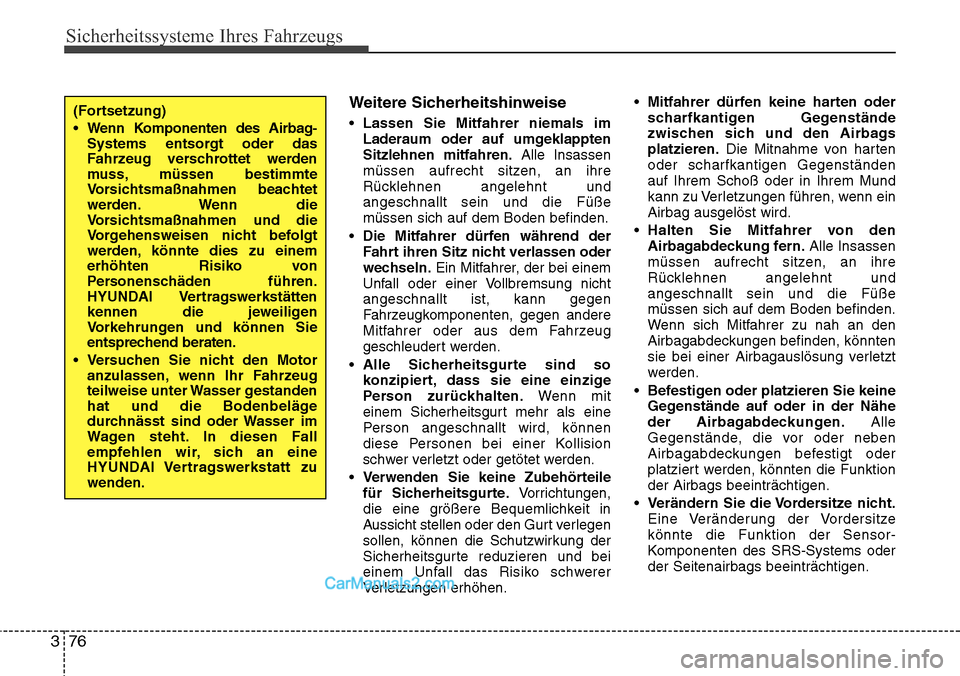

Weitere Sicherheitshinweise
• Lassen Sie Mitfahrer niemals im
Laderaum oder auf umgeklappten
Sitzlehnen mitfahren. Alle Insassen
müssen aufrecht sitzen, an ihre
Rücklehnen angelehnt und
angeschnallt sein und die Füße
müssen sich auf dem Boden befinden.
• Die Mitfahrer dürfen während der
Fahrt ihren Sitz nicht verlassen oder
wechseln. Ein Mitfahrer, der bei einem
Unfall oder einer Vollbremsung nicht
angeschnallt ist, kann gegen
Fahrzeugkomponenten, gegen andere
Mitfahrer oder aus dem Fahrzeug
geschleudert werden.
• Alle Sicherheitsgurte sind so
konzipiert, dass sie eine einzige
Person zurückhalten. Wenn mit
einem Sicherheitsgurt mehr als eine
Person angeschnallt wird, können
diese Personen bei einer Kollision
schwer verletzt oder getötet werden.
• Verwenden Sie keine Zubehörteile für Sicherheitsgurte. Vorrichtungen,
die eine größere Bequemlichkeit in
Aussicht stellen oder den Gurt verlegen
sollen, können die Schutzwirkung der
Sicherheitsgurte reduzieren und bei
einem Unfall das Risiko schwerer
Verletzungen erhöhen. • Mitfahrer dürfen keine harten oder
scharfkantigen Gegenstände
zwischen sich und den Airbags
platzieren. Die Mitnahme von harten
oder scharfkantigen Gegenständen
auf Ihrem Schoß oder in Ihrem Mund
kann zu Verletzungen führen, wenn ein
Airbag ausgelöst wird.
• Halten Sie Mitfahrer von den Airbagabdeckung fern. Alle Insassen
müssen aufrecht sitzen, an ihre
Rücklehnen angelehnt und
angeschnallt sein und die Füße
müssen sich auf dem Boden befinden.
Wenn sich Mitfahrer zu nah an den
Airbagabdeckungen befinden, könnten
sie bei einer Airbagauslösung verletzt
werden.
• Befestigen oder platzieren Sie keine Gegenstände auf oder in der Nähe
der Airbagabdeckungen. Alle
Gegenstände, die vor oder neben
Airbagabdeckungen befestigt oder
platziert werden, könnten die Funktion
der Airbags beeinträchtigen.
• Verändern Sie die Vordersitze nicht. Eine Veränderung der Vordersitze
könnte die Funktion der Sensor-
Komponenten des SRS-Systems oder
der Seitenairbags beeinträchtigen.(Fortsetzung)
• Wenn Komponenten des Airbag-Systems entsorgt oder das
Fahrzeug verschrottet werden
muss, müssen bestimmte
Vorsichtsmaßnahmen beachtet
werden. Wenn die
Vorsichtsmaßnahmen und die
Vorgehensweisen nicht befolgt
werden, könnte dies zu einem
erhöhten Risiko von
Personenschäden führen.
HYUNDAI Vertragswerkstätten
kennen die jeweiligen
Vorkehrungen und können Sie
entsprechend beraten.
• Versuchen Sie nicht den Motor anzulassen, wenn Ihr Fahrzeug
teilweise unter Wasser gestanden
hat und die Bodenbeläge
durchnässt sind oder Wasser im
Wagen steht. In diesen Fall
empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.

377
Sicherheitssysteme Ihres Fahrzeugs

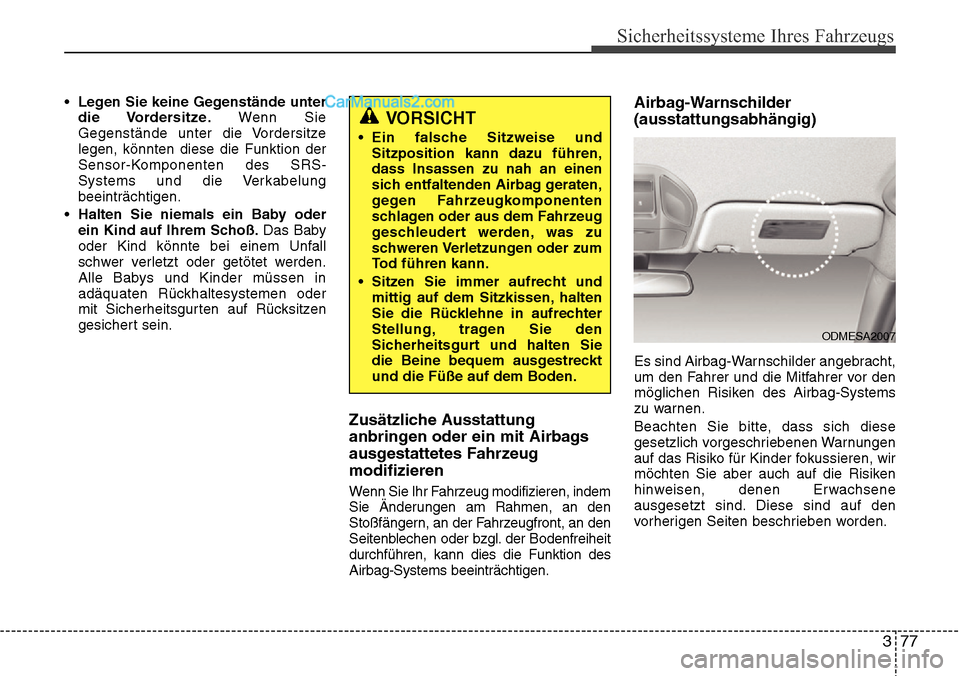

• Legen Sie keine Gegenstände unterdie Vordersitze. Wenn Sie
Gegenstände unter die Vordersitze
legen, könnten diese die Funktion der
Sensor-Komponenten des SRS-
Systems und die Verkabelung
beeinträchtigen.
• Halten Sie niemals ein Baby oder ein Kind auf Ihrem Schoß. Das Baby
oder Kind könnte bei einem Unfall
schwer verletzt oder getötet werden.
Alle Babys und Kinder müssen in
adäquaten Rückhaltesystemen oder
mit Sicherheitsgurten auf Rücksitzen
gesichert sein.
Zusätzliche Ausstattung
anbringen oder ein mit Airbags
ausgestattetes Fahrzeug
modifizieren
Wenn Sie Ihr Fahrzeug modifizieren, indem
Sie Änderungen am Rahmen, an den
Stoßfängern, an der Fahrzeugfront, an den
Seitenblechen oder bzgl. der Bodenfreiheit
durchführen, kann dies die Funktion des
Airbag-Systems beeinträchtigen.
Airbag-Warnschilder
(ausstattungsabhängig)
Es sind Airbag-Warnschilder angebracht,
um den Fahrer und die Mitfahrer vor den
möglichen Risiken des Airbag-Systems
zu warnen.
Beachten Sie bitte, dass sich diese
gesetzlich vorgeschriebenen Warnungen
auf das Risiko für Kinder fokussieren, wir
möchten Sie aber auch auf die Risiken
hinweisen, denen Erwachsene
ausgesetzt sind. Diese sind auf den
vorherigen Seiten beschrieben worden.
VORSICHT
• Ein falsche Sitzweise und Sitzposition kann dazu führen,
dass Insassen zu nah an einen
sich entfaltenden Airbag geraten,
gegen Fahrzeugkomponenten
schlagen oder aus dem Fahrzeug
geschleudert werden, was zu
schweren Verletzungen oder zum
Tod führen kann.
• Sitzen Sie immer aufrecht und mittig auf dem Sitzkissen, halten
Sie die Rücklehne in aufrechter
Stellung, tragen Sie den
Sicherheitsgurt und halten Sie
die Beine bequem ausgestreckt
und die Füße auf dem Boden.
ODMESA2007

Sicherheitssysteme Ihres Fahrzeugs
78
3

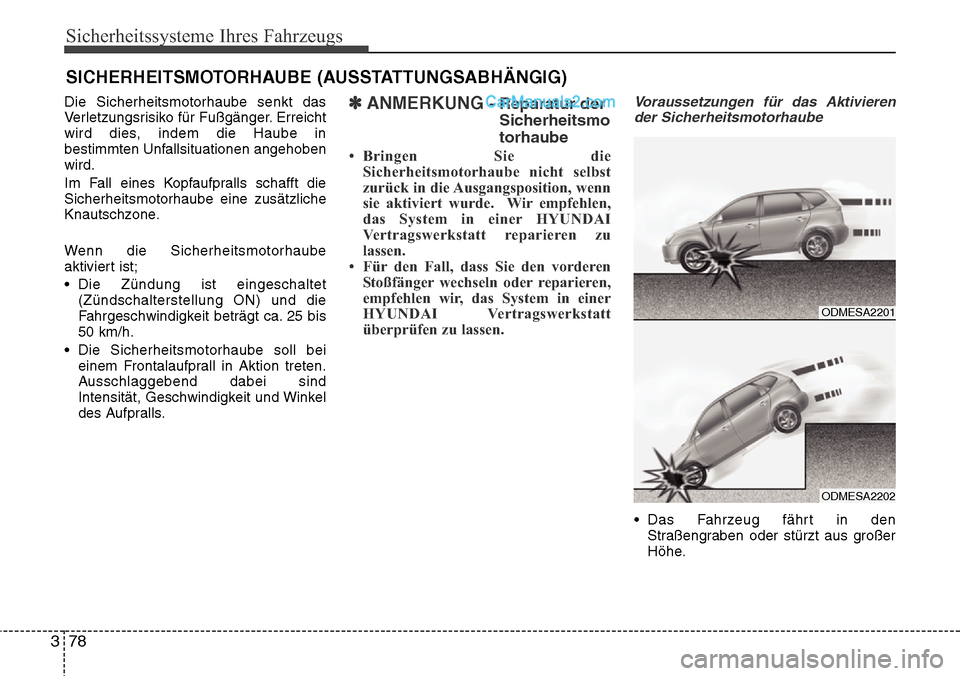

Die Sicherheitsmotorhaube senkt das
Verletzungsrisiko für Fußgänger. Erreicht
wird dies, indem die Haube in
bestimmten Unfallsituationen angehoben
wird.
Im Fall eines Kopfaufpralls schafft die
Sicherheitsmotorhaube eine zusätzliche
Knautschzone.
Wenn die Sicherheitsmotorhaube
aktiviert ist;
• Die Zündung ist eingeschaltet
(Zündschalterstellung ON) und die
Fahrgeschwindigkeit beträgt ca. 25 bis
50 km/h.
• Die Sicherheitsmotorhaube soll bei einem Frontalaufprall in Aktion treten.
Ausschlaggebend dabei sind
Intensität, Geschwindigkeit und Winkel
des Aufpralls.✽ANMERKUNG- Reparatur derSicherheitsmo
torhaube
• Bringen Sie die Sicherheitsmotorhaube nicht selbst
zurück in die Ausgangsposition, wenn
sie aktiviert wurde. Wir empfehlen,
das System in einer HYUNDAI
Vertragswerkstatt reparieren zu
lassen.
• Für den Fall, dass Sie den vorderen Stoßfänger wechseln oder reparieren,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Voraussetzungen für das Aktivieren
der Sicherheitsmotorhaube
• Das Fahrzeug fährt in den Straßengraben oder stürzt aus großer
Höhe.
SICHERHEITSMOTORHAUBE (AUSSTATTUNGSABHÄNGIG)
ODMESA2201
ODMESA2202
