Hyundai Santa Fe 2016 Betriebsanleitung (in German)

349
Sicherheitssysteme Ihres Fahrzeugs

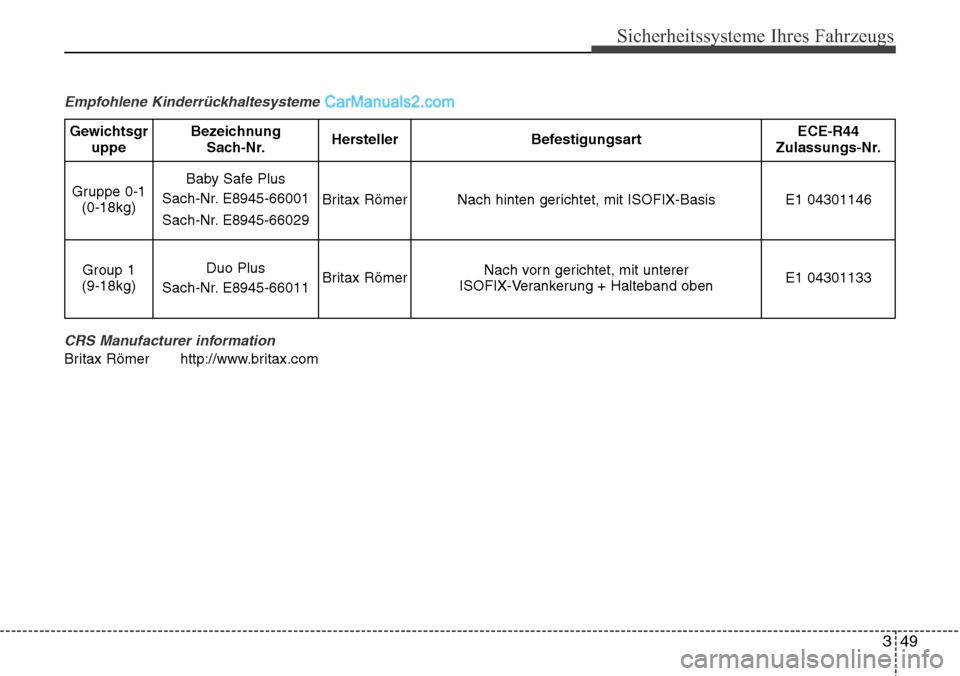

Empfohlene KinderrückhaltesystemeCRS Manufacturer information
Britax Römer http://www.britax.com
GewichtsgruppeBezeichnungSach-Nr.HerstellerBefestigungsartECE-R44
Zulassungs-Nr.
Gruppe 0-1 (0-18kg)Baby Safe Plus
Sach-Nr. E8945-66001
Sach-Nr. E8945-66029
Britax RömerNach hinten gerichtet, mit ISOFIX-BasisE1 04301146
Group 1
(9-18kg)Duo Plus
Sach-Nr. E8945-66011Britax RömerNach vorn gerichtet, mit unterer
ISOFIX-Verankerung + Halteband obenE1 04301133

Sicherheitssysteme Ihres Fahrzeugs
50
3

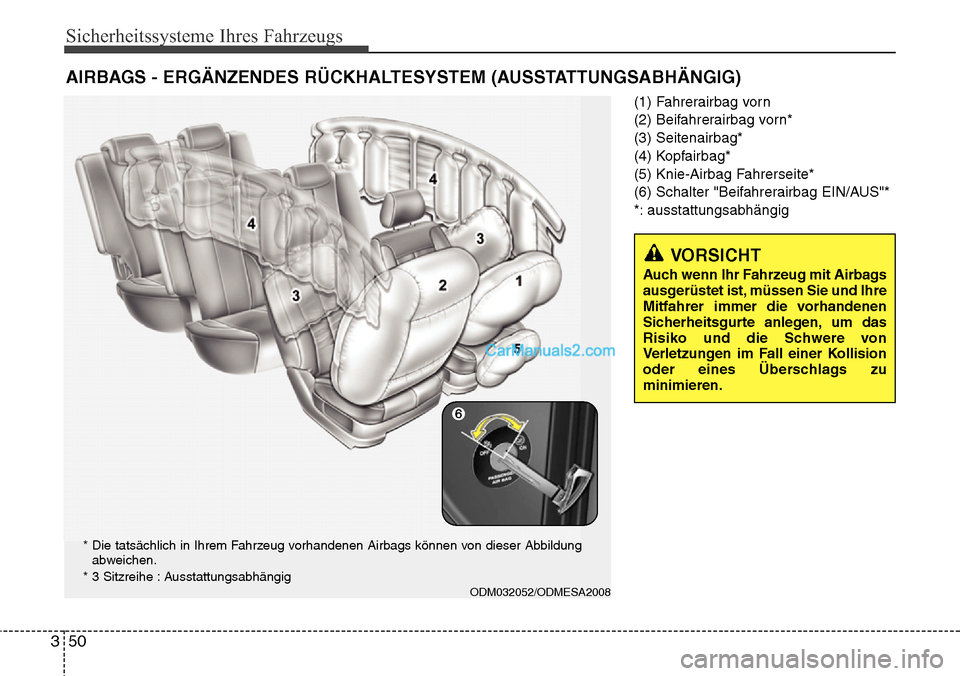

(1) Fahrerairbag vorn
(2) Beifahrerairbag vorn*
(3) Seitenairbag*
(4) Kopfairbag*
(5) Knie-Airbag Fahrerseite*
(6) Schalter "Beifahrerairbag EIN/AUS"*
*: ausstattungsabhängig
AIRBAGS - ERGÄNZENDES RÜCKHALTESYSTEM (AUSSTATTUNGSABHÄNGIG)
VORSICHT
Auch wenn Ihr Fahrzeug mit Airbags
ausgerüstet ist, müssen Sie und Ihre
Mitfahrer immer die vorhandenen
Sicherheitsgurte anlegen, um das
Risiko und die Schwere von
Verletzungen im Fall einer Kollision
oder eines Überschlags zu
minimieren.
ODM032052/ODMESA2008
* Die tatsächlich in Ihrem Fahrzeug vorhandenen Airbags können von dieser Abbildung
abweichen.
* 3 Sitzreihe : Ausstattungsabhängig

351
Sicherheitssysteme Ihres Fahrzeugs

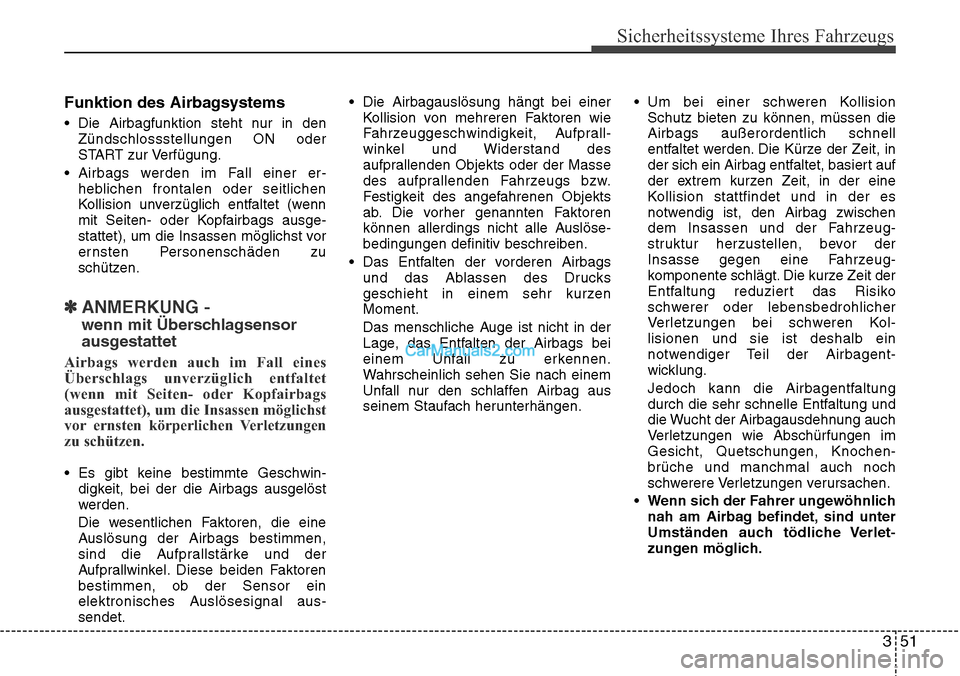

Funktion des Airbagsystems
• Die Airbagfunktion steht nur in denZündschlossstellungen ON oder
START zur Verfügung.
• Airbags werden im Fall einer er- heblichen frontalen oder seitlichen
Kollision unverzüglich entfaltet (wenn
mit Seiten- oder Kopfairbags ausge-
stattet), um die Insassen möglichst vor
ernsten Personenschäden zu
schützen.
✽ANMERKUNG -
wenn mit Überschlagsensor
ausgestattet
Airbags werden auch im Fall eines
Überschlags unverzüglich entfaltet
(wenn mit Seiten- oder Kopfairbags
ausgestattet), um die Insassen möglichst
vor ernsten körperlichen Verletzungen
zu schützen.
• Es gibt keine bestimmte Geschwin-digkeit, bei der die Airbags ausgelöst
werden.
Die wesentlichen Faktoren, die eine
Auslösung der Airbags bestimmen,
sind die Aufprallstärke und der
Aufprallwinkel. Diese beiden Faktoren
bestimmen, ob der Sensor ein
elektronisches Auslösesignal aus-
sendet. • Die Airbagauslösung hängt bei einer
Kollision von mehreren Faktoren wie
Fahrzeuggeschwindigkeit, Aufprall-
winkel und Widerstand des
aufprallenden Objekts oder der Masse
des aufprallenden Fahrzeugs bzw.
Festigkeit des angefahrenen Objekts
ab. Die vorher genannten Faktoren
können allerdings nicht alle Auslöse-
bedingungen definitiv beschreiben.
• Das Entfalten der vorderen Airbags und das Ablassen des Drucks
geschieht in einem sehr kurzen
Moment.
Das menschliche Auge ist nicht in der
Lage, das Entfalten der Airbags bei
einem Unfall zu erkennen.
Wahrscheinlich sehen Sie nach einem
Unfall nur den schlaffen Airbag aus
seinem Staufach herunterhängen. • Um bei einer schweren Kollision
Schutz bieten zu können, müssen die
Airbags außerordentlich schnell
entfaltet werden. Die Kürze der Zeit, in
der sich ein Airbag entfaltet, basiert auf
der extrem kurzen Zeit, in der eine
Kollision stattfindet und in der es
notwendig ist, den Airbag zwischen
dem Insassen und der Fahrzeug-
struktur herzustellen, bevor der
Insasse gegen eine Fahrzeug-
komponente schlägt. Die kurze Zeit der
Entfaltung reduziert das Risiko
schwerer oder lebensbedrohlicher
Verletzungen bei schweren Kol-
lisionen und sie ist deshalb ein
notwendiger Teil der Airbagent-
wicklung.
Jedoch kann die Airbagentfaltung
durch die sehr schnelle Entfaltung und
die Wucht der Airbagausdehnung auch
Verletzungen wie Abschürfungen im
Gesicht, Quetschungen, Knochen-
brüche und manchmal auch noch
schwerere Verletzungen verursachen.
• Wenn sich der Fahrer ungewöhnlich nah am Airbag befindet, sind unter
Umständen auch tödliche Verlet-
zungen möglich.

Sicherheitssysteme Ihres Fahrzeugs
52
3

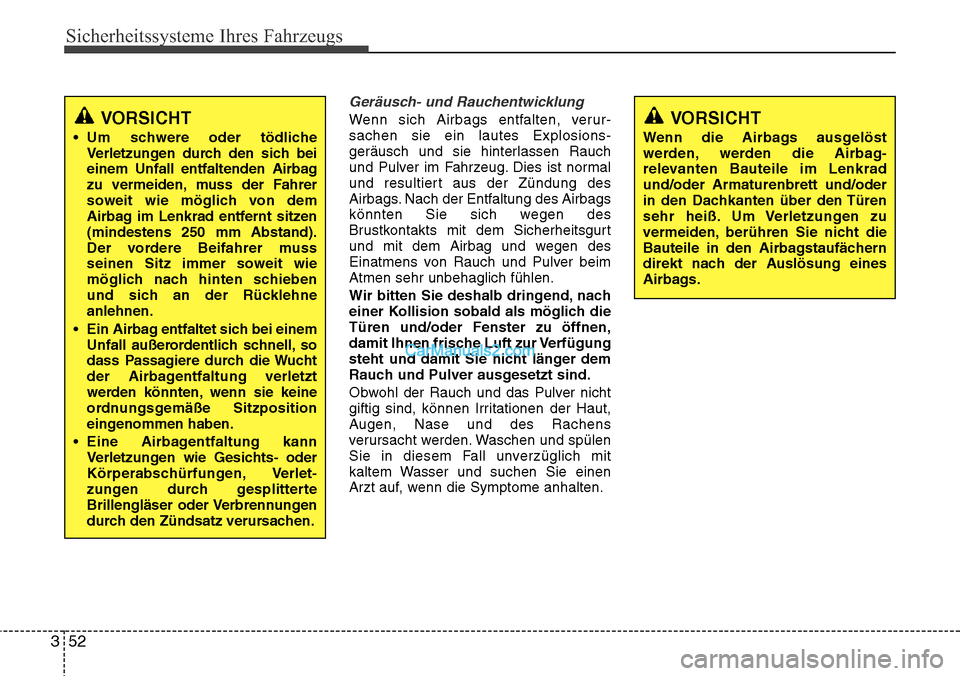

Geräusch- und Rauchentwicklung
Wenn sich Airbags entfalten, verur-
sachen sie ein lautes Explosions-
geräusch und sie hinterlassen Rauch
und Pulver im Fahrzeug. Dies ist normal
und resultiert aus der Zündung des
Airbags. Nach der Entfaltung des Airbags
könnten Sie sich wegen des
Brustkontakts mit dem Sicherheitsgurt
und mit dem Airbag und wegen des
Einatmens von Rauch und Pulver beim
Atmen sehr unbehaglich fühlen.
Wir bitten Sie deshalb dringend, nach
einer Kollision sobald als möglich die
Türen und/oder Fenster zu öffnen,
damit Ihnen frische Luft zur Verfügung
steht und damit Sie nicht länger dem
Rauch und Pulver ausgesetzt sind.
Obwohl der Rauch und das Pulver nicht
giftig sind, können Irritationen der Haut,
Augen, Nase und des Rachens
verursacht werden. Waschen und spülen
Sie in diesem Fall unverzüglich mit
kaltem Wasser und suchen Sie einen
Arzt auf, wenn die Symptome anhalten.VORSICHT
Wenn die Airbags ausgelöst
werden, werden die Airbag-
relevanten Bauteile im Lenkrad
und/oder Armaturenbrett und/oder
in den Dachkanten über den Türen
sehr heiß. Um Verletzungen zu
vermeiden, berühren Sie nicht die
Bauteile in den Airbagstaufächern
direkt nach der Auslösung eines
Airbags.
VORSICHT
• Um schwere oder tödliche
Verletzungen durch den sich bei
einem Unfall entfaltenden Airbag
zu vermeiden, muss der Fahrer
soweit wie möglich von dem
Airbag im Lenkrad entfernt sitzen
(mindestens 250 mm Abstand).
Der vordere Beifahrer muss
seinen Sitz immer soweit wie
möglich nach hinten schieben
und sich an der Rücklehne
anlehnen.
• Ein Airbag entfaltet sich bei einem Unfall außerordentlich schnell, so
dass Passagiere durch die Wucht
der Airbagentfaltung verletzt
werden könnten, wenn sie keine
ordnungsgemäße Sitzposition
eingenommen haben.
• Eine Airbagentfaltung kann Verletzungen wie Gesichts- oder
Körperabschürfungen, Verlet-
zungen durch gesplitterte
Brillengläser oder Verbrenn
ung

en
durch den Zündsatz verursachen.

353
Sicherheitssysteme Ihres Fahrzeugs

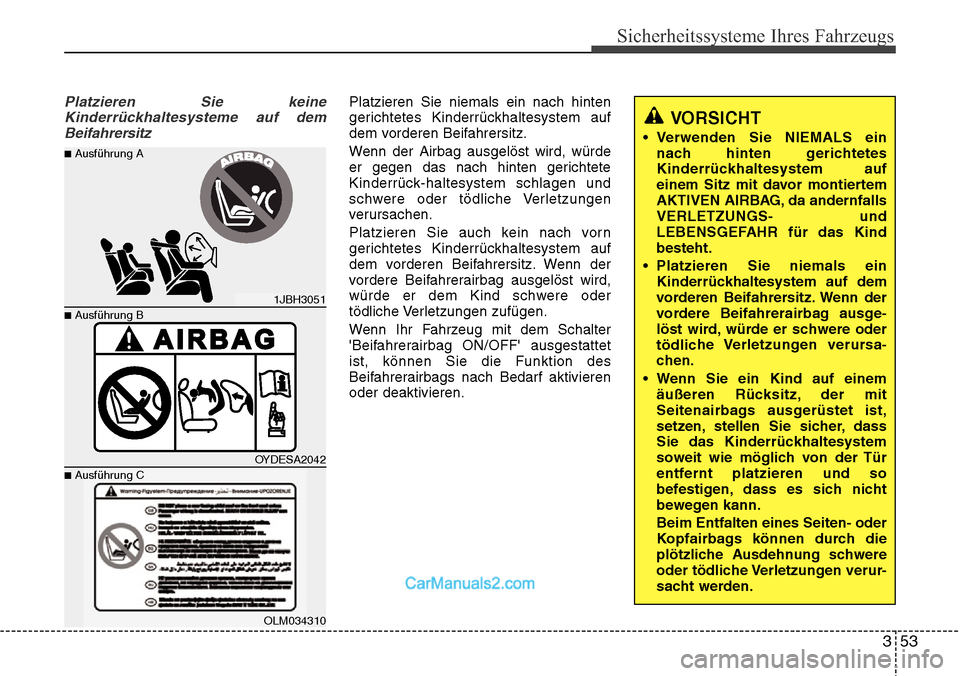

Platzieren Sie keineKinderrückhaltesysteme auf demBeifahrersitzPlatzieren Sie niemals ein nach hinten
gerichtetes Kinderrückhaltesystem auf
dem vorderen Beifahrersitz.
Wenn der Airbag ausgelöst wird, würde
er gegen das nach hinten gerichtete
Kinderrück-haltesystem schlagen und
schwere oder tödliche Verletzungen
verursachen.
Platzieren Sie auch kein nach vorn
gerichtetes Kinderrückhaltesystem auf
dem vorderen Beifahrersitz. Wenn der
vordere Beifahrerairbag ausgelöst wird,
würde er dem Kind schwere oder
tödliche Verletzungen zufügen.
Wenn Ihr Fahrzeug mit dem Schalter
'Beifahrerairbag ON/OFF' ausgestattet
ist, können Sie die Funktion des
Beifahrerairbags nach Bedarf aktivieren
oder deaktivieren.
VORSICHT
• Verwenden Sie NIEMALS ein nach hinten gerichtetes
Kinderrückhaltesystem auf
einem Sitz mit davor montiertem
AKTIVEN AIRBAG, da andernfalls
VERLETZUNGS- und
LEBENSGEFAHR für das Kind
besteht.
• Platzieren Sie niemals ein Kinderrückhaltesystem auf dem
vorderen Beifahrersitz. Wenn der
vordere Beifahrerairbag ausge-
löst wird, würde er schwere oder
tödlic he Verletzungen

verursa-
chen.
• Wenn Sie ein Kind auf einem
äußeren Rüc ksitz,

der mit
Seitenairbags ausgerüstet ist,
setzen, stellen Sie sicher, dass
Sie das Kinderrückhaltesystem
soweit wie möglich von der Tür
entfernt platzieren und so
befestigen, dass es sich nicht
bewegen kann.
Beim Entfalten eines Seiten- oder
Kopfairbags können durch die
plötzliche Ausdehnung schwere
oder tödliche Verletzungen verur -
sacht werden.
1JBH3051
OYDESA2042
OLM034310
■Ausführung B
■Ausführung A
■Ausführung C

Sicherheitssysteme Ihres Fahrzeugs
54
3

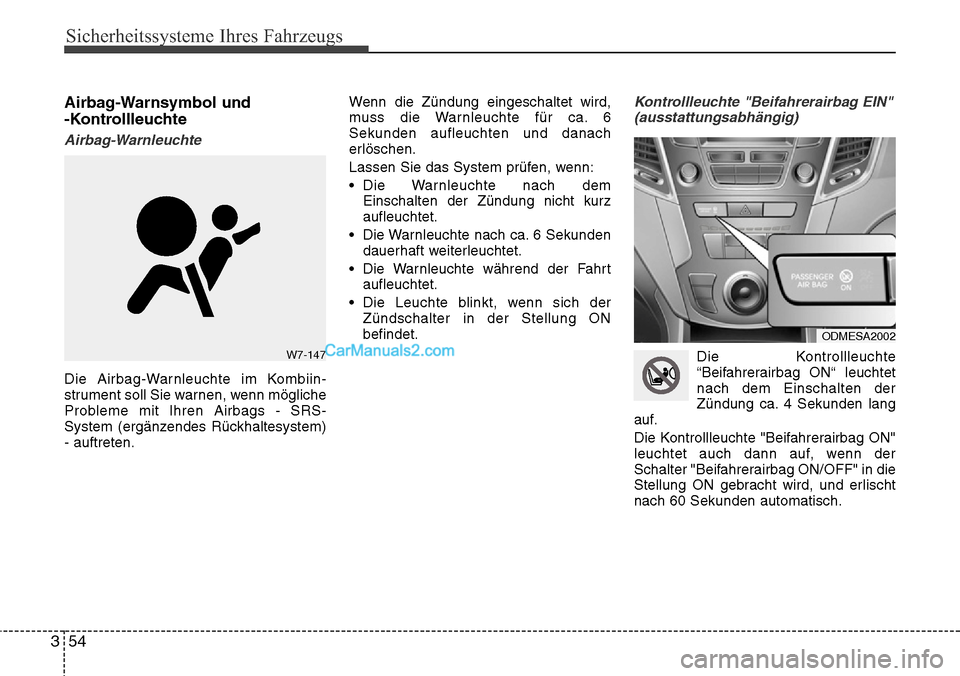

Airbag-Warnsymbol und
-Kontrollleuchte
Airbag-Warnleuchte
Die Airbag-Warnleuchte im Kombiin-
strument soll Sie warnen, wenn mögliche
Probleme mit Ihren Airbags - SRS-
System (ergänzendes Rückhaltesystem)
- auftreten. Wenn die Zündung eingeschaltet wird,
muss die Warnleuchte für ca. 6
Sekunden aufleuchten und danach
erlöschen.
Lassen Sie das System prüfen, wenn:
• Die Warnleuchte nach dem
Einschalten der Zündung nicht kurz
aufleuchtet.
• Die Warnleuchte nach ca. 6 Sekunden dauerhaft weiterleuchtet.
• Die Warnleuchte während der Fahrt aufleuchtet.
• Die Leuchte blinkt, wenn sich der Zündschalter in der Stellung ON
befindet.
Kontrollleuchte "Beifahrerairbag EIN"(ausstattungsabhängig)
Die Kontrollleuchte
“Beifahrerairbag ON“ leuchtet
nach dem Einschalten der
Zündung ca. 4 Sekunden lang
auf.
Die Kontrollleuchte "Beifahrerairbag ON"
leuchtet auch dann auf, wenn der
Schalter "Beifahrerairbag ON/OFF" in die
Stellung ON gebracht wird, und erlischt
nach 60 Sekunden automatisch.W7-147
ODMESA2002

355
Sicherheitssysteme Ihres Fahrzeugs

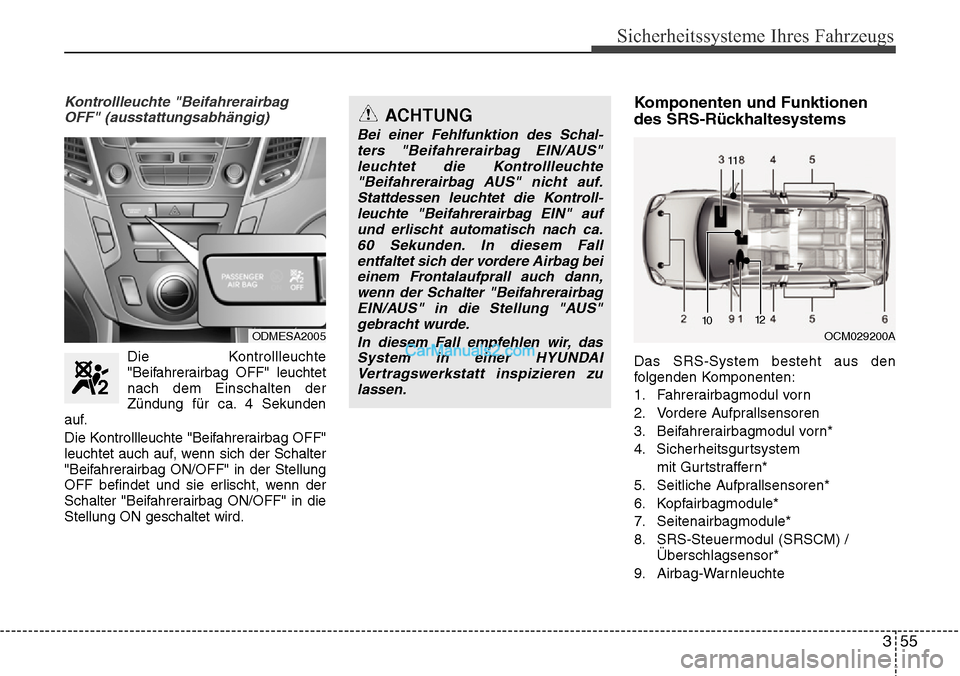

Kontrollleuchte "BeifahrerairbagOFF" (ausstattungsabhängig)
Die Kontrollleuchte
"Beifahrerairbag OFF" leuchtet
nach dem Einschalten der
Zündung für ca. 4 Sekunden
auf.
Die Kontrollleuchte "Beifahrerairbag OFF"
leuchtet auch auf, wenn sich der Schalter
"Beifahrerairbag ON/OFF" in der Stellung
OFF befindet und sie erlischt, wenn der
Schalter "Beifahrerairbag ON/OFF" in die
Stellung ON geschaltet wird.
Komponenten und Funktionen
des SRS-Rückhaltesystems
Das SRS-System besteht aus den
folgenden Komponenten:
1. Fahrerairbagmodul vorn
2. Vordere Aufprallsensoren
3. Beifahrerairbagmodul vorn*
4. Sicherheitsgurtsystem
mit Gurtstraffern*
5. Seitliche Aufprallsensoren*
6. Kopfairbagmodule*
7. Seitenairbagmodule*
8. SRS-Steuermodul (SRSCM) / Überschlagsensor*
9. Airbag-Warnleuchte
ACHTUNG
Bei einer Fehlfunktion des Schal -
ters "Beifahrerairbag EIN/AUS" leuc htet die Kontrollleuc
hte
"Beifahrerairbag AUS" nicht auf. Stattdessen leuchtet die Kontroll -
leuchte "Beifahrerairbag EIN" auf und erlischt automatisch nac h ca.
60 Sekunden.

In diesem Fall
entfaltet sich der vordere Airbag bei einem Frontalaufprall auch dann,wenn der Schalter "BeifahrerairbagEIN/AUS" in die Stellung "AUS"gebracht wurde.
In diesem Fall empfehlen wir, dasSystem in einer HYUNDAI Vertragswerkstatt inspizieren zulassen.
ODMESA2005OCM029200A
1010 11
111212

Sicherheitssysteme Ihres Fahrzeugs
56
3

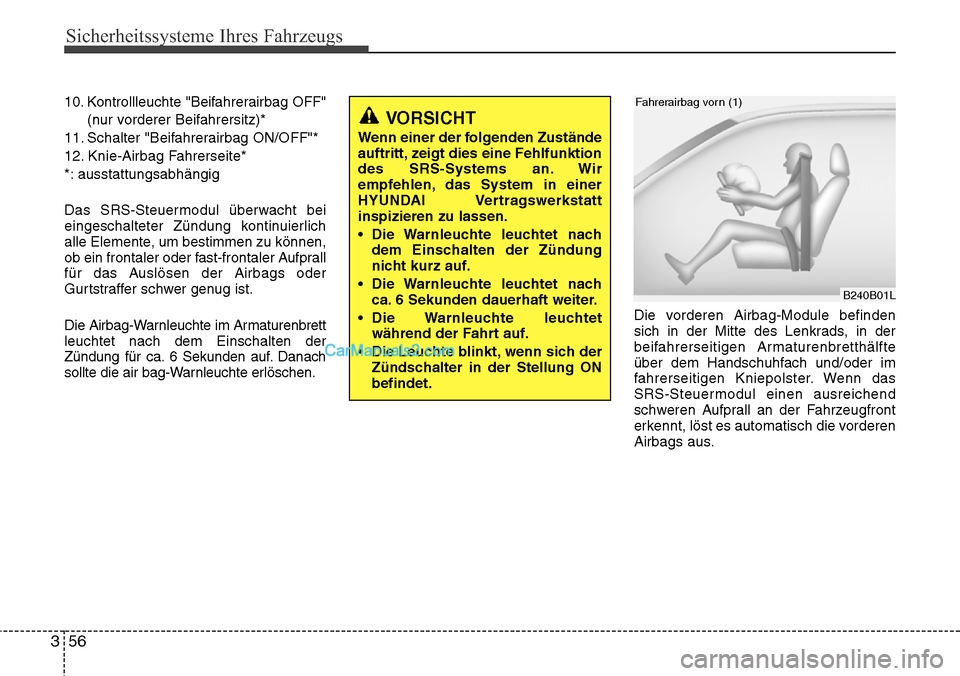

10. Kontrollleuchte "Beifahrerairbag OFF"
(nur vorderer Beifahrersitz)*
11. Schalter "Beifahrerairbag ON/OFF"*
12. Knie-Airbag Fahrerseite*
*: ausstattungsabhängig
Das SRS-Steuermodul überwacht bei
eingeschalteter Zündung kontinuierlich
alle Elemente, um bestimmen zu können,
ob ein frontaler oder fast-frontaler Aufprall
für das Auslösen der Airbags oder
Gurtstraffer schwer genug ist.
Die Airbag-Warnleuchte im Armaturenbrett
leuchtet nach dem Einschalten der
Zündung für ca. 6 Sekunden auf. Danach
sollte die air bag-Warnleuchte erlöschen. Die vorderen Airbag-Module befinden
sich in der Mitte des Lenkrads, in der
beifahrerseitigen Armaturenbretthälfte
über dem Handschuhfach und/oder im
fahrerseitigen Kniepolster. Wenn das
SRS-Steuermodul einen ausreichend
schweren Aufprall an der Fahrzeugfront
erkennt, löst es automatisch die vorderen
Airbags aus.
VORSICHT
Wenn einer der folgenden Zustände
auftritt, zeigt dies eine Fehlfunktion
des SRS-Systems an. Wir
empfehlen, das System in einer
HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
• Die Warnleuchte leuchtet nach
dem Einschalten der Zündung
nicht kurz auf.
• Die Warnleuchte leuchtet nach ca. 6 Sekunden dauerhaft weiter.
• Die Warnleuchte leuchtet während der Fahrt auf.
• Die Leuchte blinkt, wenn sich der Zündschalter in der Stellung ON
befindet.
B240B01L
Fahrerairbag vorn (1)

357
Sicherheitssysteme Ihres Fahrzeugs
Bei der Auslösung trennen sich
Sollrissnähte, die direkt in die
Verkleidungen eingearbeitet sind, unter
dem Druck der Airbagausdehnung. Die
daraufhin entstehenden Öffnungen in
den Abdeckungen erlauben die
vollständige Ausdehnung der Airbags.Ein vollständig aufgeblasener Airbag, in
Verbindung mit einem ordnungsgemäß
angelegten Sicherheitsgurt, verlangsamt
die Vorwärtsbewegung des Fahrers oder
Beifahrers und reduziert das Risiko von
Kopf- und Brustverletzungen.
Nach der vollständigen Ausdehnung
lässt der Airbag seinen Druck sofort
wieder ab und ermöglicht dem Fahrer
freie Sicht nach vorn und die Möglichkeit,
die Lenkung und andere Einrichtungen
zu bedienen.
B240B02LB240B03L
Fahrerairbag vorn (2)Fahrerairbag vorn (3)
VORSICHT
• Bauen oder platzieren Sie in
einem Fahrzeug mit
Beifahrerairbag auf der
Beifahrerseite über dem
Handschuhfach keine
Zubehörteile (Getränkehalter,
Kassettenhalter, Aufkleber usw.)
auf das Armaturenbrett. Solche
Gegenstände können bei einer
Auslösung des Beifahrerairbags
zu gefährlichen Projektilen
werden und Verletzungen
verursachen.
(Fortsetzung)
B240B05L
Beifahrerairbag vorn

Sicherheitssysteme Ihres Fahrzeugs
58
3

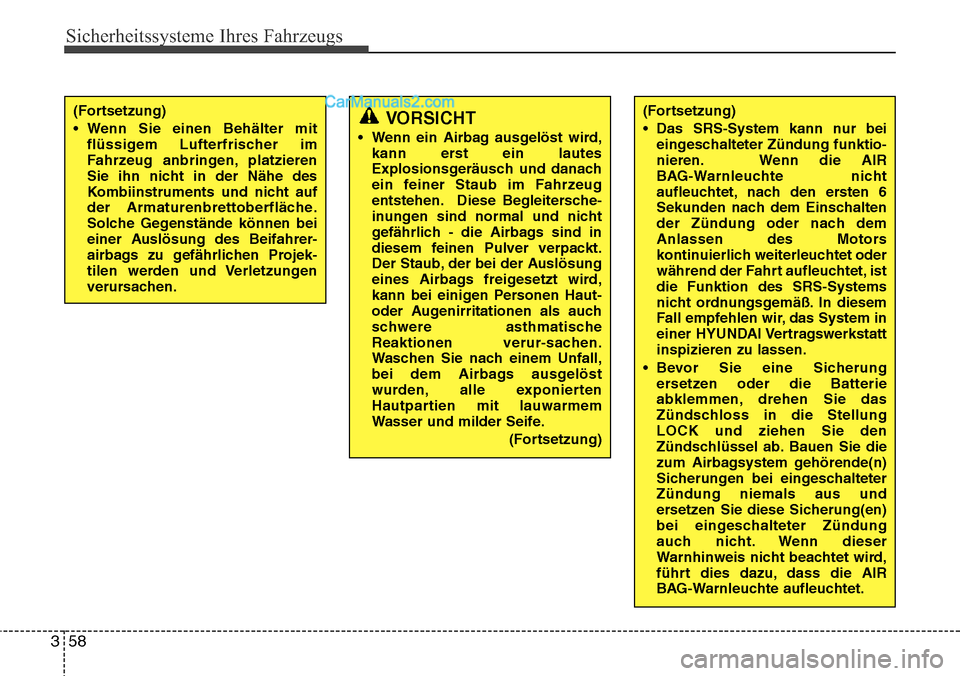

(Fortsetzung)
• Wenn Sie einen Behälter mit
flüssigem Lufterfrischer im
Fahrzeug anbringen, platzieren
Sie ihn nicht in der Nähe des
Kombiinstruments und nicht auf
der Armaturenbrettoberfläche.
Solche Gegenstände können bei
einer Auslösung des Beifahrer -
airbags zu gefährlichen Projek-
tilen werden und Verletzungen
verur sachen.VORSICHT
• Wenn ein Airbag ausgelöst wird,
kann erst ein lautes
Explosionsgeräusch und danach
ein feiner Staub im Fahrzeug
entstehen. Diese Begleitersche -
inungen sind normal und nicht
g efährlich - die Airbags sind in
diesem f

einen Pulver verpackt.
Der Staub, der bei der Auslösung
eines Airbags freigesetzt wird,
kann bei einigen Personen Haut-
oder Augenirritationen als auch
schwere asthmatische
Reaktionen verur -sachen.
W aschen Sie nac
h einem Unfall,
bei dem Airba

gs ausgelöst
wurden, alle exponierten
Hautpartien mit lauwarmem
Wasser und milder Seife.
(Fortsetzung)
(Fortsetzung)
• Das SRS-System kann nur beieingeschalteter Zündung funktio -
nieren. W enn die AIR
B AG-W arnleuc

hte nicht
aufleuchtet, nach den ersten 6
Sekunden nach dem Einschalten
der Zündung oder nach dem
Anlassen des Motors
kontinuierlich weiterleuchtet oder
während der Fahrt aufleuchtet, ist
die Funktion des SRS-Systems
nicht ordnungsgemäß. In diesem
Fall empfehlen wir, das System in
einer HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
• Bevor Sie eine Sicherung ersetzen oder die Batterie
abklemmen, drehen Sie das
Zündschloss in die Stellung
LOCK und ziehen Sie den
Zündschlüssel ab. Bauen Sie die
zum Airbagsystem gehörende(n)
Sicherungen bei eingeschalteter
Zündung niemals aus und
ersetzen Sie diese Sicherung(en)
bei eingeschalteter Zündung
auch nicht. Wenn dieser
Warnhinweis nicht beachtet wird,
führt dies dazu, dass die AIR
BAG-Warnleuchte aufleuchtet.
