Hyundai Santa Fe 2016 Betriebsanleitung (in German)

339
Sicherheitssysteme Ihres Fahrzeugs
(Fortsetzung)

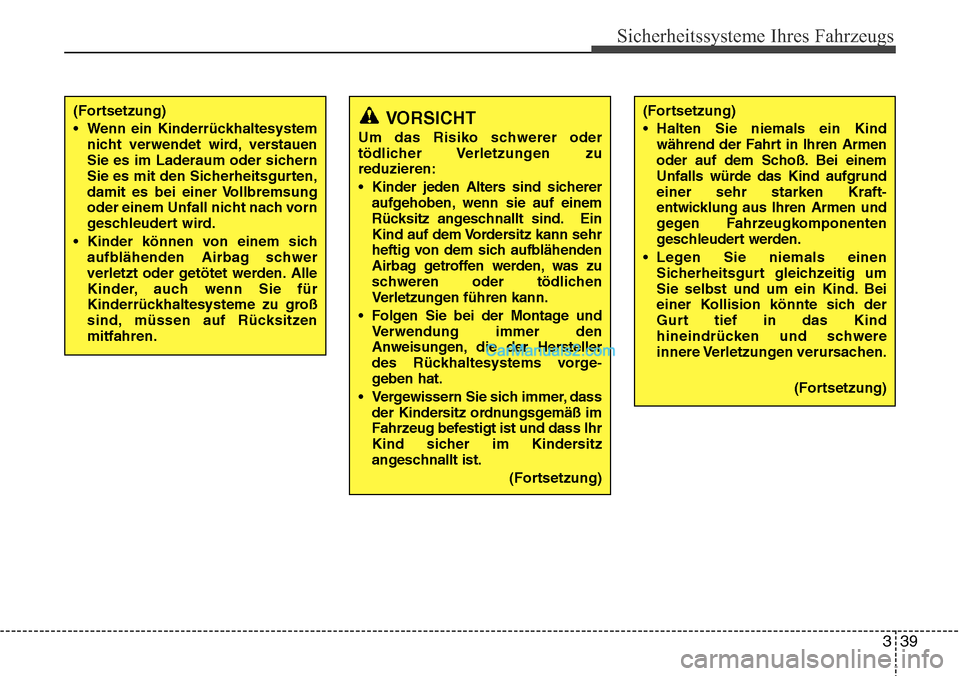

• Wenn ein Kinderrückhaltesystemnicht verwendet wird, verstauen
Sie es im Laderaum oder sichern
Sie es mit den Sicherheitsgurten,
damit es bei einer Vollbremsung
oder einem Unfall nicht nach vorn
geschleudert wird.
• Kinder können von einem sich aufblähenden Airbag schwer
verletzt oder getötet werden. Alle
Kinder, auch wenn Sie für
Kinderrückhaltesysteme zu groß
sind, müssen auf Rücksitzen
mitfahren.VORSICHT
Um das Risiko schwerer oder
tödlicher Verletzungen zu
reduzieren:
• Kinder jeden Alters sind sichereraufgehoben, wenn sie auf einem
Rücksitz angeschnallt sind. Ein
Kind auf dem Vordersitz kann sehr
heftig von dem sich aufblähenden
Airbag getroffen werden, was zu
schweren oder tödlichen
Verletzungen führen kann.
• Folgen Sie bei der Montage und Verwendung immer den
Anweisungen, die der Hersteller
des Rückhaltesystems vorge -
geben hat.
• Verg

ewissern Sie sich immer, dass
der Kindersitz ordnungsgemäß im
Fahrzeug befestigt ist und dass Ihr
Kind sicher im Kindersitz
angeschnallt ist.
(Fortsetzung)
(Fortsetzung)
• Halten Sie niemals ein Kindwährend der Fahrt in Ihren Armen
oder auf dem Schoß. Bei einem
Unfalls würde das Kind aufgrund
einer sehr starken Kraft-
entwicklung aus Ihren Armen und
gegen F ahrz

eugkomponenten
geschleudert werden.
• Legen Sie niemals einen Sicherheitsgurt gleichzeitig um
Sie selbst und um ein Kind. Bei
einer Kollision könnte sich der
Gurt tief in das Kind
hineindrücken und schwere
innere Verletzungen verursachen.
(Fortsetzung)

Sicherheitssysteme Ihres Fahrzeugs
40
3

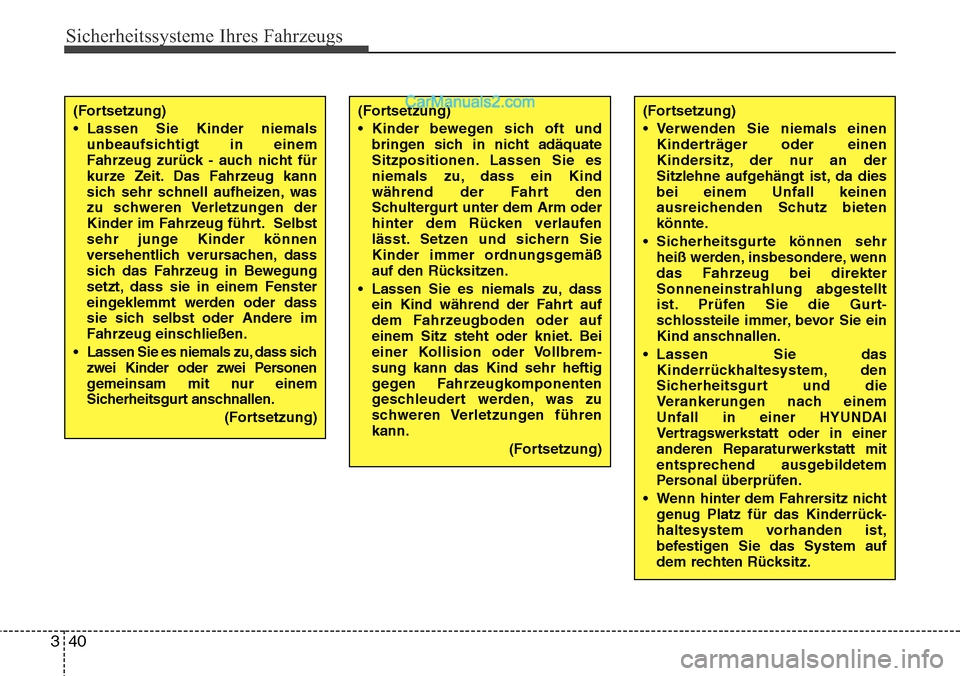

(Fortsetzung)
• Lassen Sie Kinder niemals
unbeaufsichtigt in einem
Fahrzeug zurück - auch nicht für
kurze Zeit. Das Fahrzeug kann
sich sehr schnell aufheizen, was
zu schweren Verletzungen der
Kinder im Fahrzeug führt. Selbst
sehr junge Kinder können
versehentlich verursachen, dass
sich das Fahrzeug in Bewegung
setzt, dass sie in einem Fenster
eingeklemmt werden oder dass
sie sich selbst oder Andere im
Fahrzeug einschließen.
• Lassen Sie es niemals zu, dass sich zwei Kinder oder zwei Personen
gemeinsam mit nur einem
Sicherheitsgurt anschnallen.
(Fortsetzung)(Fortsetzung)
• Kinder bewegen sich oft undbringen sich in nicht adäquate
Sitzpositionen. Lassen Sie es
niemals zu, dass ein Kind
während der Fahrt den
Schultergurt unter dem Arm oder
hinter dem Rücken verlaufen
lässt. Setzen und sichern Sie
Kinder immer ordnungsgemäß
auf den Rücksitzen.
• Lassen Sie es niemals zu, dass ein Kind während der Fahrt auf
dem Fahrzeugboden oder auf
einem Sitz steht oder kniet. Bei
einer Kollision oder Vollbrem-
sung kann das Kind sehr heftig
gegen F
ahrz

eugkomponenten
geschleudert werden, was zu
schweren Verletzungen führen
kann.
(Fortsetzung)
(Fortsetzung)
• Verwenden Sie niemals einenKinderträger oder einen
Kindersitz, der nur an der
Sitzlehne aufgehängt ist, da dies
bei einem Unfall keinen
ausreichenden Schutz bieten
könnte.
• Sicherheitsgurte können sehr heiß werden, insbesondere, wenn
das Fahrzeug bei direkter
Sonneneinstrahlung abgestellt
ist. Prüfen Sie die Gurt -
schlossteile immer, bevor Sie ein
Kind ansc hnallen.
• Lassen Sie das Kinderrüc khaltesystem,

den
Sicherheitsgurt und die
Verankerungen nach einem
Unfall in einer HYUNDAI
Vertragswerkstatt oder in einer
anderen Reparaturwerkstatt mit
entsprechend ausgebildetem
Personal überprüfen.
• Wenn hinter dem Fahrersitz nicht genug Platz für das Kinderrück -
haltesystem vorhanden ist,
bef estigen Sie das System auf
dem rec hten Rüc

ksitz.

341
Sicherheitssysteme Ihres Fahrzeugs

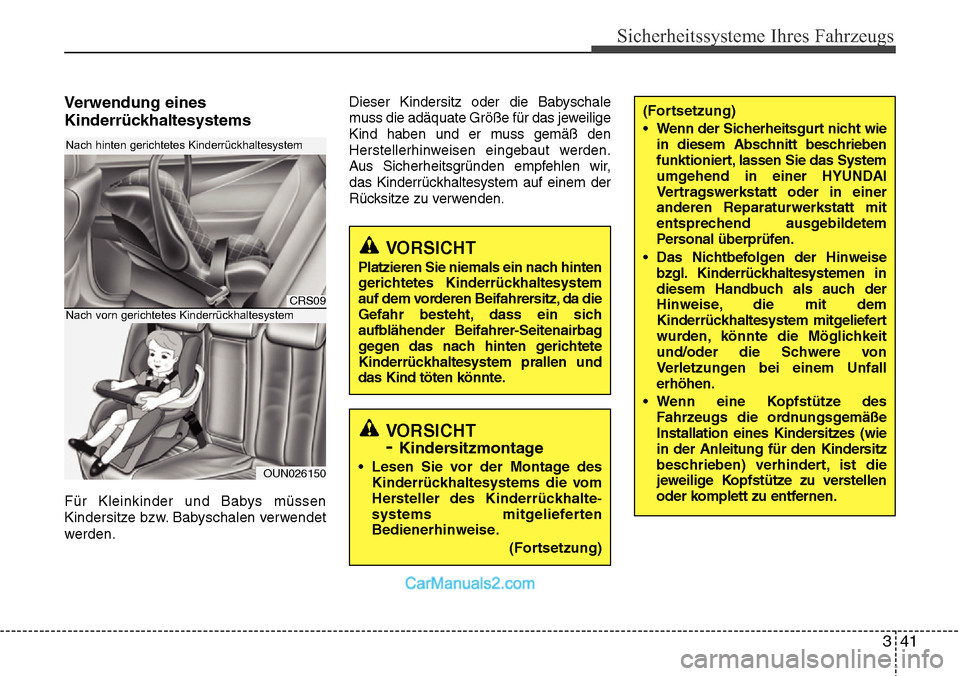

Verwendung eines
Kinderrückhaltesystems
Für Kleinkinder und Babys müssen
Kindersitze bzw. Babyschalen verwendet
werden.Dieser Kindersitz oder die Babyschale
muss die adäquate Größe für das jeweilige
Kind haben und er muss gemäß den
Herstellerhinweisen eingebaut werden.
Aus Sicherheitsgründen empfehlen wir,
das Kinderrückhaltesystem auf einem der
Rücksitze zu verwenden.
VORSICHT
Platzieren Sie niemals ein nach hinten
gerichtetes Kinderrückhaltesystem
auf dem vorderen Beifahrersitz, da die
Gefahr besteht, dass ein sich
aufblähender Beifahrer-Seitenairbag
gegen das nach hinten gerichtete
Kinderrückhaltesystem prallen und
das Kind töten könnte.
VORSICHT
- Kindersitzmontage
• Lesen Sie vor der Montage des
Kinderrückhaltesystems die vom
Hersteller des Kinderrückhalte-
systems mitgelieferten
Bedienerhinweise .
(Fortsetzung)
(Fortsetzung)
• Wenn der Sicherheitsgurt nicht wiein diesem Abschnitt beschrieben
funktioniert, lassen Sie das System
umgehend in einer HYUNDAI
Vertragswerkstatt oder in einer
anderen Reparaturwerkstatt mit
entsprechend ausgebildetem
Personal überprüfen.
• Das Nichtbefolgen der Hinweise bzgl. Kinderrückhaltesystemen in
diesem Handbuch als auch der
Hinweise, die mit dem
Kinderrückhaltesystem mitgeliefert
wurden, könnte die Möglichkeit
und/oder die Schwere von
Verletzungen bei einem Unfall
erhöhen.
• Wenn eine Kopfstütze des Fahrzeugs die ordnungsgemäße
Installation eines Kindersitzes (wie
in der Anleitung für den Kindersitz
beschrieben) verhindert, ist die
jeweilige Kopfstütze zu verstellen
oder komplett zu entfernen.
CRS09
OUN026150
Nach hinten gerichtetes Kinderrückhaltesystem
Nach vorn gerichtetes Kinderrückhaltesystem

Sicherheitssysteme Ihres Fahrzeugs
42
3

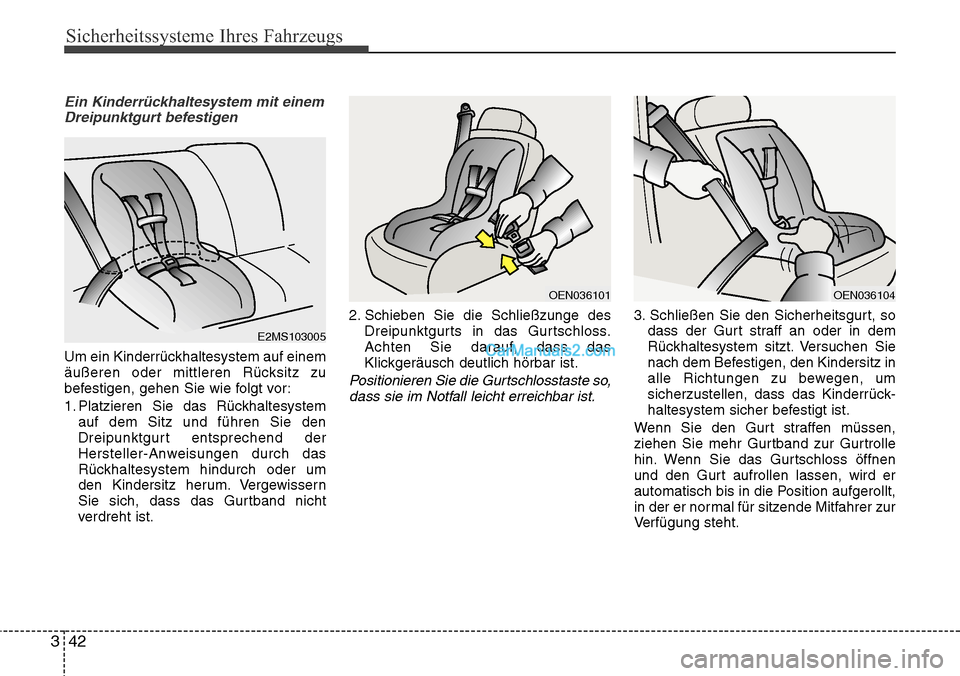

Ein Kinderrückhaltesystem mit einem
Dreipunktgurt befestigen
Um ein Kinderrückhaltesystem auf einem
äußeren oder mittleren Rücksitz zu
befestigen, gehen Sie wie folgt vor:
1. Platzieren Sie das Rückhaltesystem auf dem Sitz und führen Sie den
Dreipunktgurt entsprechend der
Hersteller-Anweisungen durch das
Rückhaltesystem hindurch oder um
den Kindersitz herum. Vergewissern
Sie sich, dass das Gurtband nicht
verdreht ist. 2. Schieben Sie die Schließzunge des
Dreipunktgurts in das Gurtschloss.
Achten Sie darauf, dass das
Klickgeräusch deutlich hörbar ist.
Positionieren Sie die Gurtschlosstaste so,dass sie im Notfall leicht erreichbar ist.
3. Schließen Sie den Sicherheitsgurt, so dass der Gurt straff an oder in dem
Rückhaltesystem sitzt. Versuchen Sie
nach dem Befestigen, den Kindersitz in
alle Richtungen zu bewegen, um
sicherzustellen, dass das Kinderrück-
haltesystem sicher befestigt ist.
Wenn Sie den Gurt straffen müssen,
ziehen Sie mehr Gurtband zur Gurtrolle
hin. Wenn Sie das Gurtschloss öffnen
und den Gurt aufrollen lassen, wird er
automatisch bis in die Position aufgerollt,
in der er normal für sitzende Mitfahrer zur
Verfügung steht.
E2MS103005
OEN036101OEN036104

343
Sicherheitssysteme Ihres Fahrzeugs

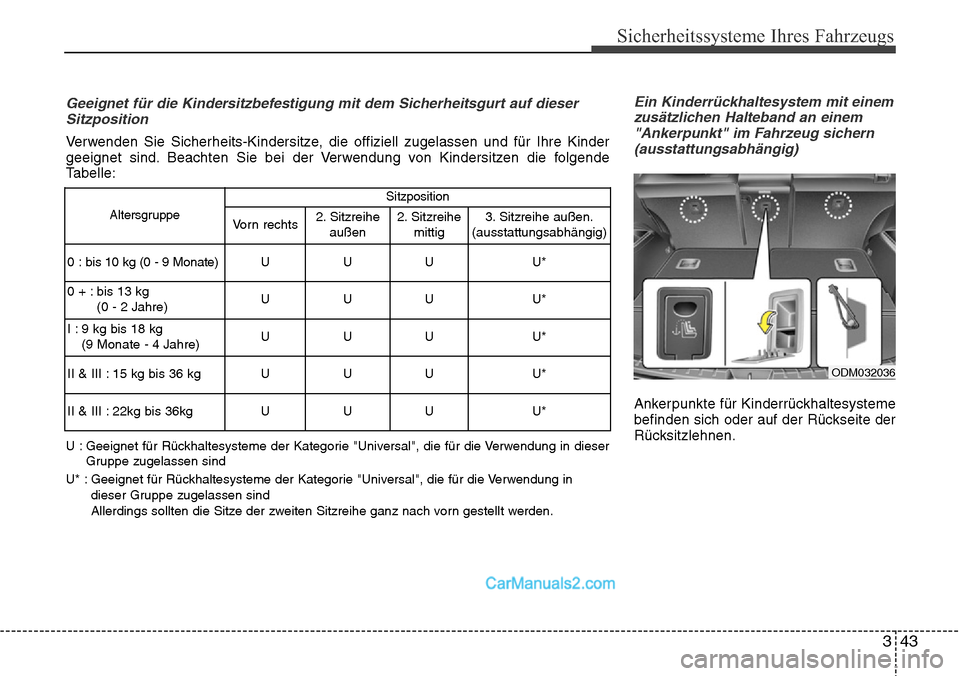

Ein Kinderrückhaltesystem mit einemzusätzlichen Halteband an einem "Ankerpunkt" im Fahrzeug sichern(ausstattungsabhängig)
Ankerpunkte für Kinderrückhaltesysteme
befinden sich oder auf der Rückseite der
Rücksitzlehnen.
Geeignet für die Kindersitzbefestigung mit dem Sicherheitsgurt auf dieser Sitzposition
Verwenden Sie Sicherheits-Kindersitze, die offiziell zugelassen und für Ihre Kinder
geeignet sind. Beachten Sie bei der Verwendung von Kindersitzen die folgende
Tabelle:
U : Geeignet für Rückhaltesysteme der Kategorie "Universal", die für die Verwendung in dieser
Gruppe zugelassen sind
U* : Geeignet für Rückhaltesysteme der Kategorie "Universal", die für die Verwendung in dieser Gruppe zugelassen sind
Allerdings sollten die Sitze der zweiten Sitzreihe ganz nach vorn gestellt werden.
Altersgruppe SitzpositionVorn rechts
2. Sitzreihe
außen 2. Sitzreihe
mittig 3. Sitzreihe außen.
(ausstattungsabhängig)
0 : bis 10 kg (0 - 9 Monate) U U U U*
0 + : bis 13 kg (0 - 2 Jahre) UUU U*
I : 9 kg bis 18 kg (9 Monate - 4 Jahre) UUU U*
II & III : 15 kg bis 36 kg U U U U*
II & III : 22kg bis 36kg U U U U*
ODM032036

Sicherheitssysteme Ihres Fahrzeugs
44
3

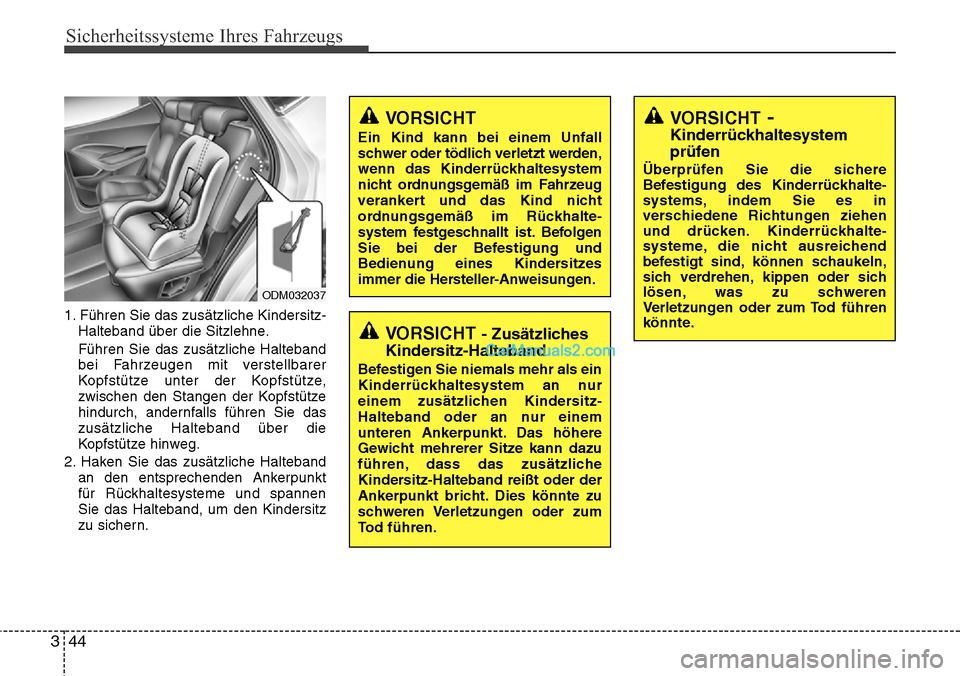

1. Führen Sie das zusätzliche Kindersitz-
Halteband über die Sitzlehne.
Führen Sie das zusätzliche Halteband
bei Fahrzeugen mit verstellbarer
Kopfstütze unter der Kopfstütze,
zwischen den Stangen der Kopfstütze
hindurch, andernfalls führen Sie das
zusätzliche Halteband über die
Kopfstütze hinweg.
2. Haken Sie das zusätzliche Halteband an den entsprechenden Ankerpunkt
für Rückhaltesysteme und spannen
Sie das Halteband, um den Kindersitz
zu sichern.
VORSICHT
Ein Kind kann bei einem Unfall
schwer oder tödlich verletzt werden,
wenn das Kinderrückhaltesystem
nicht ordnungsgemäß im Fahrzeug
verankert und das Kind nicht
ordnungsgemäß im Rückhalte-
system festgeschnallt ist. Befolgen
Sie bei der Bef estigung und
Bedienung eines Kindersitz

es
immer die Hersteller-Anweisungen.
VORSICHT - Zusätzliches
Kindersitz-Halteband
Befestigen Sie niemals mehr als ein
Kinderrückhaltesystem an nur
einem zusätzlichen Kindersitz-
Halteband oder an nur einem
unteren Ankerpunkt. Das höhere
Gewicht mehrerer Sitze kann dazu
führen, dass das zusätzliche
Kindersitz-Halteband reißt oder der
Ankerpunkt bricht. Dies könnte zu
schweren Verletzungen oder zum
Tod führen.
VORSICHT-
Kinderrückhaltesystem
prüfen
Überprüfen Sie die sichere
Befestigung des Kinderrückhalte -
systems, indem Sie es in
ver schiedene Richtung

en ziehen
und drücken. Kinderrückhalte-
systeme, die nicht ausreichend
bef estigt sind, können sc
haukeln,
sic

h verdrehen, kippen oder sich
lösen, was zu schweren
Verletzungen oder zum Tod führen
könnte.
ODM032037

345
Sicherheitssysteme Ihres Fahrzeugs

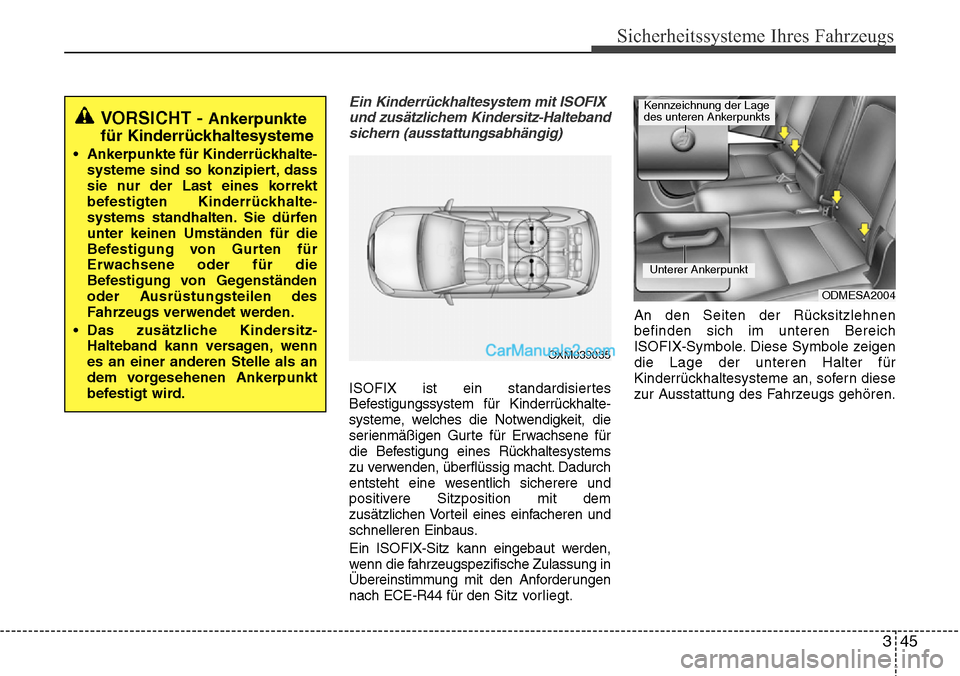

Ein Kinderrückhaltesystem mit ISOFIXund zusätzlichem Kindersitz-Haltebandsichern (ausstattungsabhängig)
ISOFIX ist ein standardisiertes
Befestigungssystem für Kinderrückhalte-
systeme, welches die Notwendigkeit, die
serienmäßigen Gurte für Erwachsene für
die Befestigung eines Rückhaltesystems
zu verwenden, überflüssig macht. Dadurch
entsteht eine wesentlich sicherere und
positivere Sitzposition mit dem
zusätzlichen Vorteil eines einfacheren und
schnelleren Einbaus.
Ein ISOFIX-Sitz kann eingebaut werden,
wenn die fahrzeugspezifische Zulassung in
Übereinstimmung mit den Anforderungen
nach ECE-R44 für den Sitz vorliegt.An den Seiten der Rücksitzlehnen
befinden sich im unteren Bereich
ISOFIX-Symbole. Diese Symbole zeigen
die Lage der unteren Halter für
Kinderrückhaltesysteme an, sofern diese
zur Ausstattung des Fahrzeugs gehören.
VORSICHT - Ankerpunkte
für Kinderrückhaltesysteme
• Ankerpunkte für Kinderrückhalte-
systeme sind so konzipiert, dass
sie nur der Last eines korrekt
befestigten Kinderrückhalte-
systems standhalten. Sie dürfen
unter keinen Umständen für die
Befestigung von Gurten für
Erwachsene oder für die
Befestigung von Gegenständen
oder Ausrüstungsteilen des
Fahrzeugs verwendet werden.
• Das zusätzliche Kindersitz- Halteband kann versagen, wenn
es an einer anderen Stelle als an
dem vorgesehenen Ankerpunkt
befestigt wird.
OXM039035
ODMESA2004
Unterer Ankerpunkt
Kennzeichnung der Lage
des unteren Ankerpunkts

Sicherheitssysteme Ihres Fahrzeugs
46
3

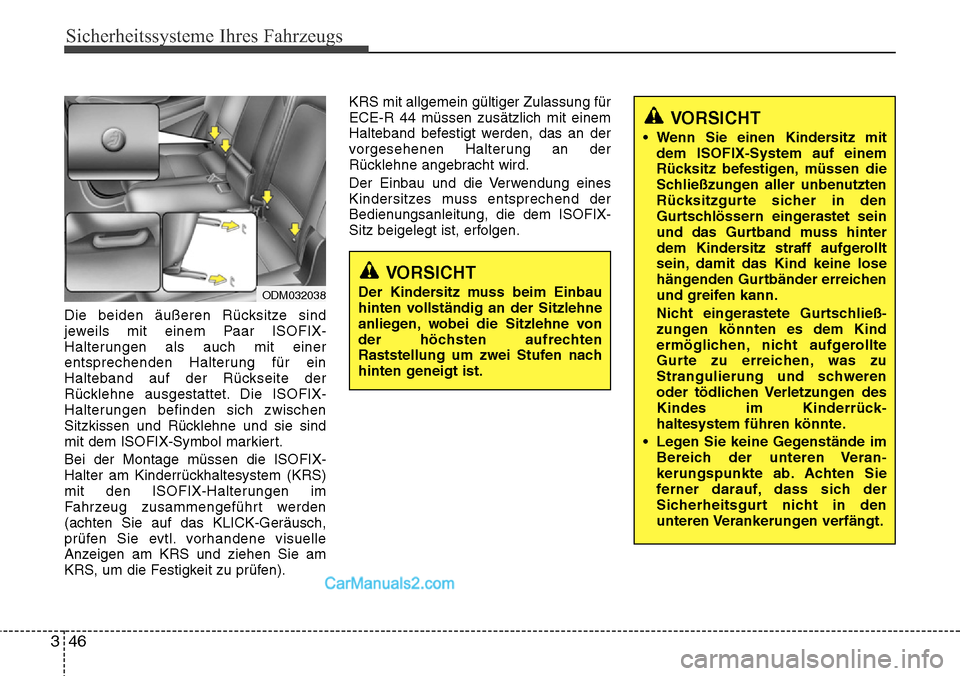

Die beiden äußeren Rücksitze sind
jeweils mit einem Paar ISOFIX-
Halterungen als auch mit einer
entsprechenden Halterung für ein
Halteband auf der Rückseite der
Rücklehne ausgestattet. Die ISOFIX-
Halterungen befinden sich zwischen
Sitzkissen und Rücklehne und sie sind
mit dem ISOFIX-Symbol markiert.
Bei der Montage müssen die ISOFIX-
Halter am Kinderrückhaltesystem (KRS)
mit den ISOFIX-Halterungen im
Fahrzeug zusammengeführt werden
(achten Sie auf das KLICK-Geräusch,
prüfen Sie evtl. vorhandene visuelle
Anzeigen am KRS und ziehen Sie am
KRS, um die Festigkeit zu prüfen). KRS mit allgemein gültiger Zulassung für
ECE-R 44 müssen zusätzlich mit einem
Halteband befestigt werden, das an der
vorgesehenen Halterung an der
Rücklehne angebracht wird.
Der Einbau und die Verwendung eines
Kindersitzes muss entsprechend der
Bedienungsanleitung, die dem ISOFIX-
Sitz beigelegt ist, erfolgen.
VORSICHT
Der Kindersitz muss beim Einbau
hinten vollständig an der Sitzlehne
anliegen, wobei die Sitzlehne von
der höchsten aufrechten
Raststellung um zwei Stufen nach
hinten geneigt ist.
VORSICHT
• Wenn Sie einen Kindersitz mit
dem ISOFIX-System auf einem
Rücksitz befestigen, müssen die
Schließzungen aller unbenutzten
Rücksitzgurte sicher in den
Gurtschlössern eingerastet sein
und das Gurtband muss hinter
dem Kindersitz straff aufgerollt
sein, damit das Kind keine lose
hängenden Gurtbänder erreichen
und greifen kann.
Nicht eingerastete Gurtschließ-
zungen könnten es dem Kind
ermöglichen, nicht aufgerollte
Gurte zu erreichen, was zu
Strangulierung und schweren
oder tödlichen Verletzungen des
Kindes im Kinderrück-
haltesystem führen könnte.
• Legen Sie keine Geg
enstände im
Bereic

h der unteren Veran-
kerungspunkte ab. Achten Sie
f erner darauf, dass sic

h der
Sicherheitsgurt nicht in den
unteren Verankerungen verfängt.
ODM032038

347
Sicherheitssysteme Ihres Fahrzeugs
(Fortsetzung)
• Befestigen sie ISOFIX- oderISOFIX-kompatible Kinderrück-
haltesysteme nur an den vorgese -
henen Stellen, wie in der
Abbildung g ezeigt.
• Bef

olgen Sie immer die vom
Hersteller des Kinderrückhalte-
systems mitgelieferte Montage-
und Bedienungsanleitung.

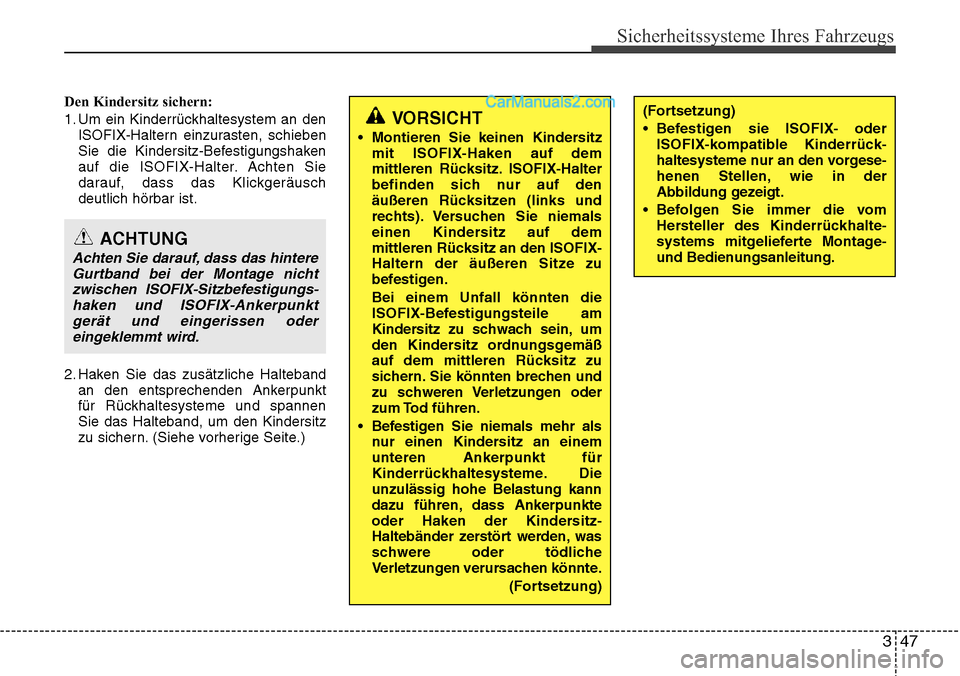

Den Kindersitz sichern:
1. Um ein Kinderrückhaltesystem an den ISOFIX-Haltern einzurasten, schieben
Sie die Kindersitz-Befestigungshaken
auf die ISOFIX-Halter. Achten Sie
darauf, dass das Klickgeräusch
deutlich hörbar ist.
2. Haken Sie das zusätzliche Halteband an den entsprechenden Ankerpunkt
für Rückhaltesysteme und spannen
Sie das Halteband, um den Kindersitz
zu sichern. (Siehe vorherige Seite.)
ACHTUNG
Achten Sie darauf, dass das hintereGurtband bei der Montage nichtzwischen ISOFIX-Sitzbefestigungs -
haken und ISOFIX-Ankerpunkt g erät und eingerissen oder
eingeklemmt wir

d.
VORSICHT
• Montieren Sie keinen Kindersitzmit ISOFIX-Haken auf dem
mittleren Rücksitz. ISOFIX-Halter
befinden sich nur auf den
äußeren Rücksitzen (links und
rechts). Versuchen Sie niemals
einen Kindersitz auf dem
mittleren Rücksitz an den ISOFIX-
Haltern der äußeren Sitze zu
befestigen.
Bei einem Unfall könnten die
ISOFIX-Befestigungsteile am
Kindersitz zu schwach sein, um
den Kindersitz ordnungsgemäß
auf dem mittleren Rücksitz zu
sichern. Sie könnten brechen und
zu schweren Verletzungen oder
zum Tod führen.
• Befestigen Sie niemals mehr als nur einen Kindersitz an einem
unteren Ankerpunkt für
Kinderrückhaltesysteme. Die
unzulässig hohe Belastung kann
dazu führen, dass Ankerpunkte
oder Haken der Kindersitz-
Haltebänder zerstört werden, was
schwere oder tödliche
Verletzungen verursachen könnte.
(Fortsetzung)

Sicherheitssysteme Ihres Fahrzeugs
48
3

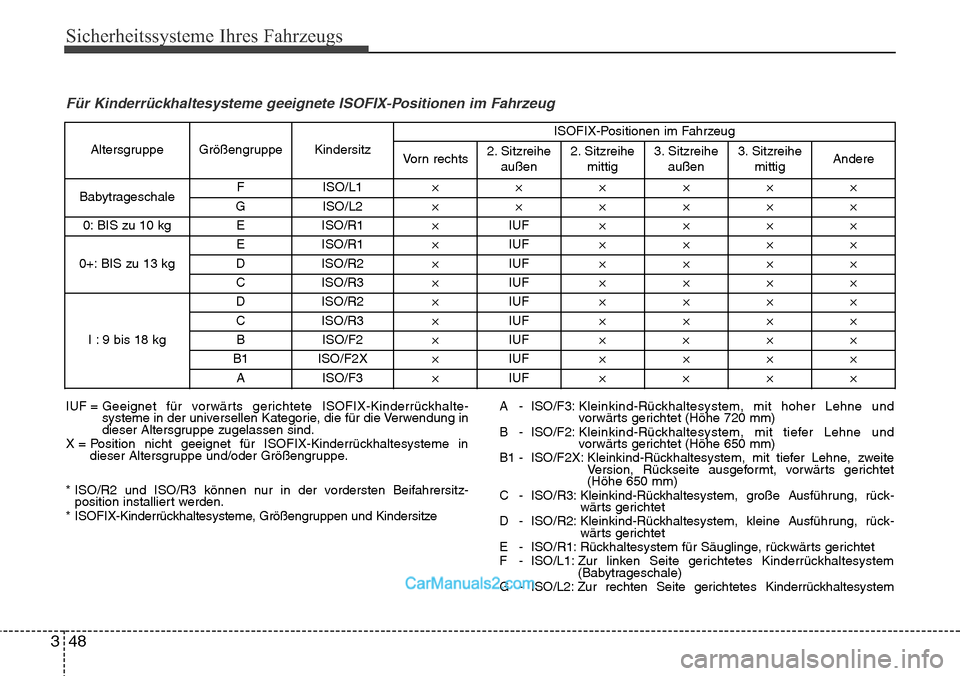

Für Kinderrückhaltesysteme geeignete ISOFIX-Positionen im Fahrzeug
IUF = Geeignet für vorwärts gerichtete ISOFIX-Kinderrückhalte-
systeme in der universellen Kategorie, die für die Verwendung in
dieser Altersgruppe zugelassen sind.
X = Position nicht geeignet für ISOFIX-Kinderrückhaltesysteme in dieser Altersgruppe und/oder Größengruppe.
* ISO/R2 und ISO/R3 können nur in der vordersten Beifahrersitz- position installiert werden.
* ISOFIX-Kinderrückhaltesysteme, Größengruppen und Kindersitze A - ISO/F3: K
leinkind-Rückhaltesystem, mit hoher Lehne und
vorwärts gerichtet (Höhe 720 mm)
B - ISO/F2: K leinkind-Rückhaltesystem, mit tiefer Lehne und
vorwärts gerichtet (Höhe 650 mm)
B1 - ISO/F2X: Kleinkind-Rückhaltesystem, mit tiefer Lehne, zweite Version, Rückseite ausgeformt, vorwärts gerichtet
(Höhe 650 mm)
C - ISO/R3: Kleinkind-Rückhaltesystem, große Ausführung, rück- wärts gerichtet
D - ISO/R2: Kleinkind-Rückhaltesystem, kleine Ausführung, rück- wärts gerichtet
E - ISO/R1: Rückhaltesystem für Säuglinge, rückwärts gerichtet
F - ISO/L1: Zur linken Seite gerichtetes Kinderrückhaltesystem
(Babytrageschale)
G - ISO/L2: Zur rechten Seite gerichtetes Kinderrückhaltesystem
Altersgruppe Größengruppe Kindersitz
ISOFIX-Positionen im Fahrzeug
Vorn rechts 2. Sitzreihe
außen 2. Sitzreihe
mittig 3. Sitzreihe
außen 3. Sitzreihe
mittig Andere
Babytrageschale F ISO/L1
××××××
G ISO/L2 ××××××
0: BIS zu 10 kg E ISO/R1 × IUF ××××
0+: BIS zu 13 kg E ISO/R1 × IUF
××××
D ISO/R2 × IUF ××××
C ISO/R3 × IUF ××××
I : 9 bis 18 kg D ISO/R2 × IUF
××××
C ISO/R3 × IUF ××××
B ISO/F2 × IUF ××××
B1 ISO/F2X × IUF ××××
A ISO/F3 × IUF ××××
