Hyundai Santa Fe 2016 Betriebsanleitung (in German)

469
Ausstattung Ihres Fahrzeugs

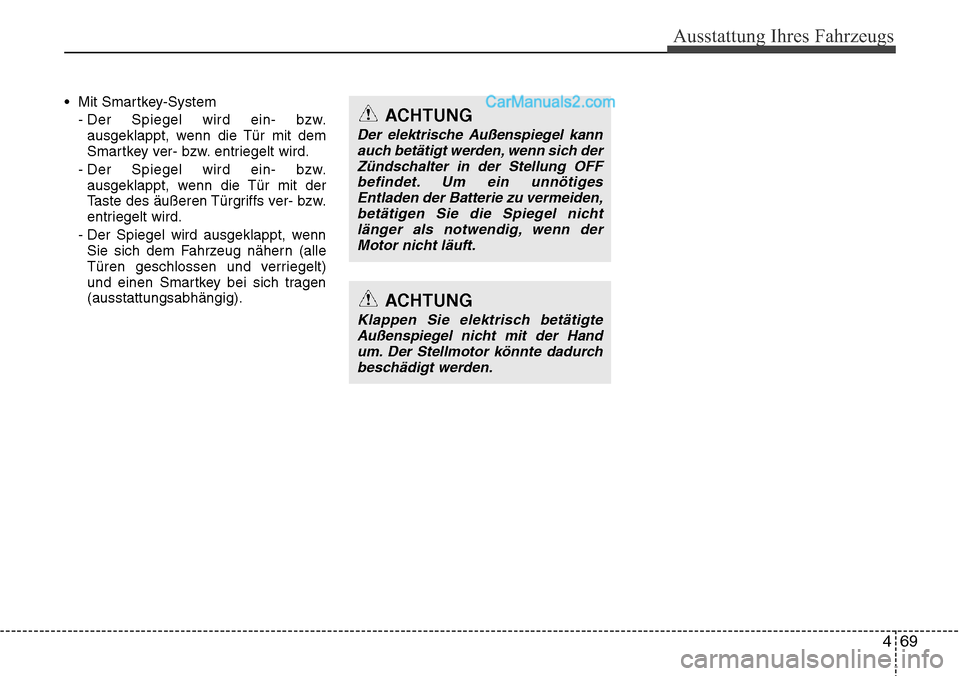

• Mit Smartkey-System- Der Spiegel wird ein- bzw.ausgeklappt, wenn die Tür mit dem
Smartkey ver- bzw. entriegelt wird.
- Der Spiegel wird ein- bzw. ausgeklappt, wenn die Tür mit der
Taste des äußeren Türgriffs ver- bzw.
entriegelt wird.
- Der Spiegel wird ausgeklappt, wenn Sie sich dem Fahrzeug nähern (alle
Türen geschlossen und verriegelt)
und einen Smartkey bei sich tragen
(ausstattungsabhängig).
ACHTUNG
Klappen Sie elektrisch betätigteAußenspiegel nicht mit der Handum. Der Stellmotor könnte dadurch beschädigt werden.
ACHTUNG
Der elektrische Außenspiegel kannauch betätigt werden, wenn sich derZündschalter in der Stellung OFFbefindet. Um ein unnötigesEntladen der Batterie zu vermeiden, betätigen Sie die Spiegel nichtlänger als notwendig, wenn derMotor nicht läuft.

Ausstattung Ihres Fahrzeugs
70
4

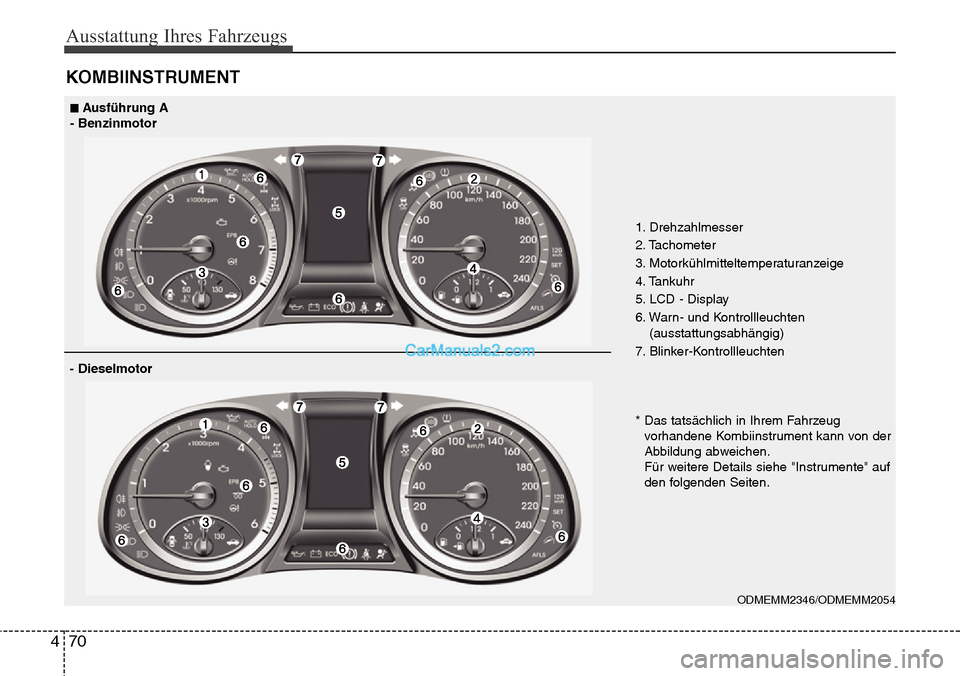

KOMBIINSTRUMENT
1. Drehzahlmesser
2. Tachometer
3. Motorkühlmitteltemperaturanzeige
4. Tankuhr
5. LCD - Display
6. Warn- und Kontrollleuchten
(ausstattungsabhängig)
7. Blinker-Kontrollleuchten
ODMEMM2346/ODMEMM2054
■Ausführung A
- Benzinmotor
* Das tatsächlich in Ihrem Fahrzeugvorhandene Kombiinstrument kann von der
Abbildung abweichen.
Für weitere Details siehe "Instrumente" auf
den folgenden Seiten.
- Dieselmotor

471
Ausstattung Ihres Fahrzeugs

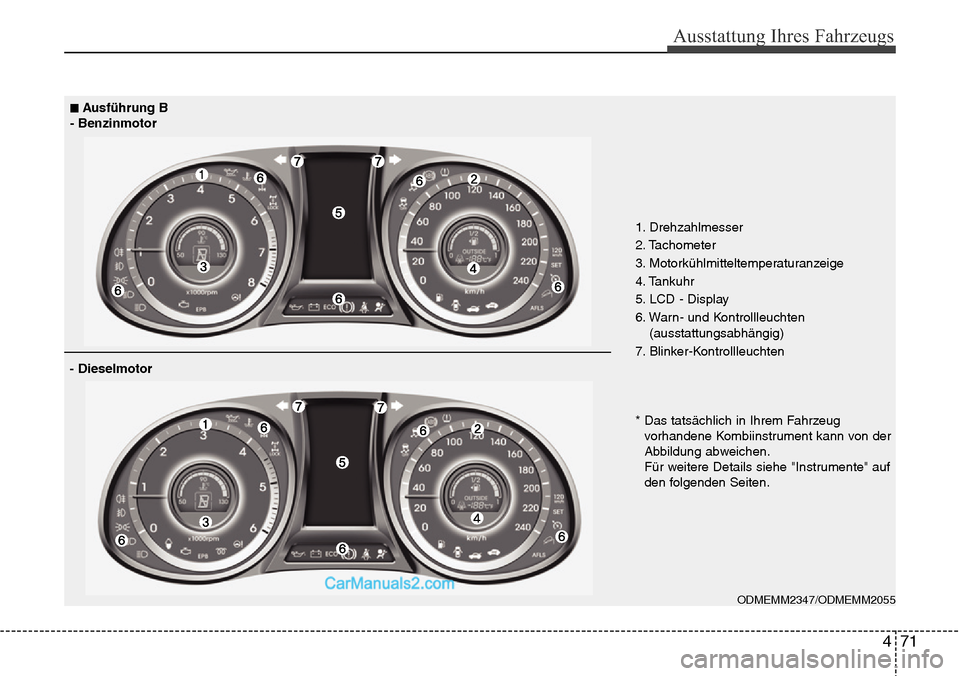

1. Drehzahlmesser
2. Tachometer
3. Motorkühlmitteltemperaturanzeige
4. Tankuhr
5. LCD - Display
6. Warn- und Kontrollleuchten(ausstattungsabhängig)
7. Blinker-Kontrollleuchten
ODMEMM2347/ODMEMM2055
■Ausführung B
- Benzinmotor
* Das tatsächlich in Ihrem Fahrzeugvorhandene Kombiinstrument kann von der
Abbildung abweichen.
Für weitere Details siehe "Instrumente" auf
den folgenden Seiten.
- Dieselmotor

Ausstattung Ihres Fahrzeugs
72
4

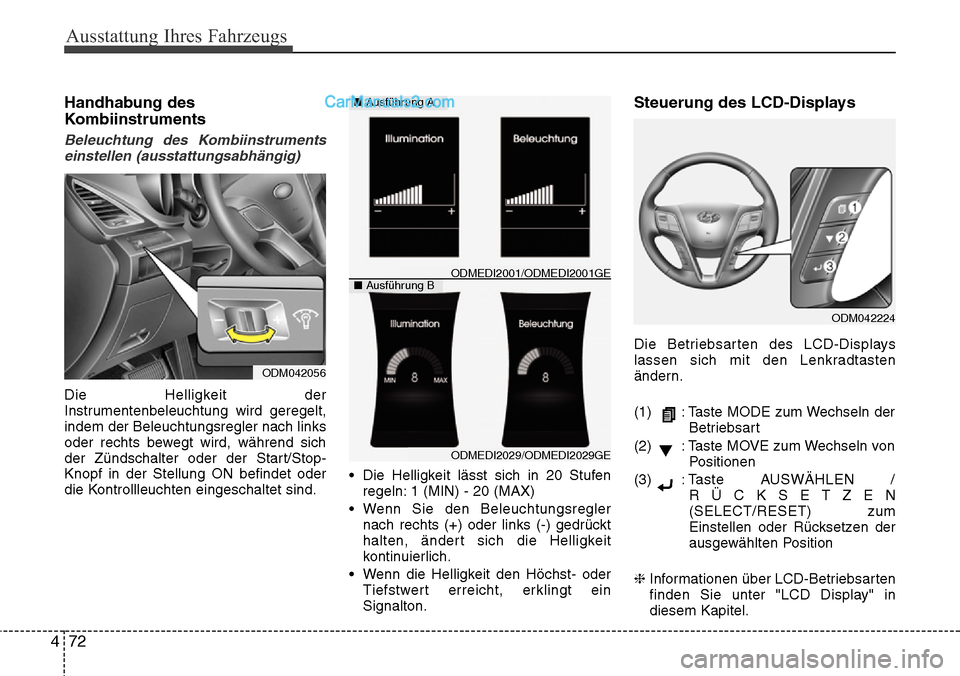

Handhabung des
Kombiinstruments
Beleuchtung des Kombiinstruments
einstellen (ausstattungsabhängig)
Die Helligkeit der
Instrumentenbeleuchtung wird geregelt,
indem der Beleuchtungsregler nach links
oder rechts bewegt wird, während sich
der Zündschalter oder der Start/Stop-
Knopf in der Stellung ON befindet oder
die Kontrollleuchten eingeschaltet sind. • Die Helligkeit lässt sich in 20 Stufen
regeln: 1 (MIN) - 20 (MAX)
• Wenn Sie den Beleuchtungsregler nach rechts (+) oder links (-) gedrückt
halten, ändert sich die Helligkeit
kontinuierlich.
• Wenn die Helligkeit den Höchst- oder Tiefstwert erreicht, erklingt ein
Signalton.
Steuerung des LCD-Displays
Die Betriebsarten des LCD-Displays
lassen sich mit den Lenkradtasten
ändern.
(1) : Taste MODE zum Wechseln der Betriebsart
(2) : Taste MOVE zum Wechseln von Positionen
(3) : T aste AUSWÄHLEN /
RÜCKSETZEN
(SELECT/RESET) zum
Einstellen oder Rücksetzen der
ausgewählten Position
❈ Informationen über LCD-Betriebsarten
finden Sie unter "LCD Display" in
diesem Kapitel.
ODM042056
ODM042224
■Ausführung A
■Ausführung B
ODMEDI2029/ODMEDI2029GE
ODMEDI2001/ODMEDI2001GE

473
Ausstattung Ihres Fahrzeugs

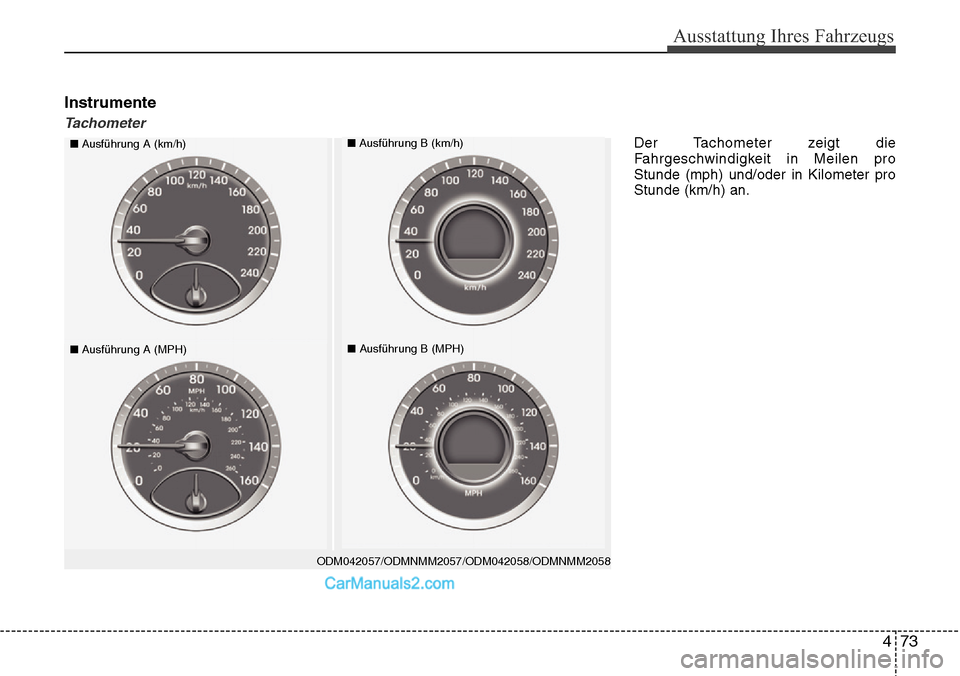

Instrumente
Tachometer
ODM042057/ODMNMM2057/ODM042058/ODMNMM2058
■Ausführung A (km/h)■Ausführung B (km/h)
■Ausführung A (MPH)■Ausführung B (MPH)
Der Tachometer zeigt die
Fahrgeschwindigkeit in Meilen pro
Stunde (mph) und/oder in Kilometer pro
Stunde (km/h) an.

Ausstattung Ihres Fahrzeugs
74
4

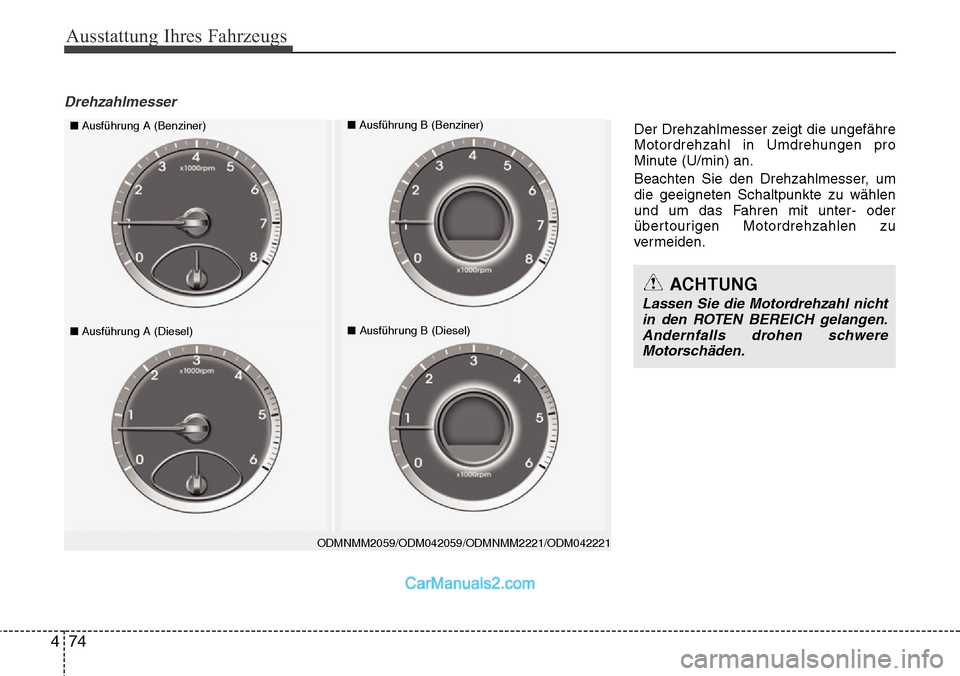

Drehzahlmesser
ODMNMM2059/ODM042059/ODMNMM2221/ODM042221
■ Ausführung A (Benziner)■Ausführung B (Benziner)
■Ausführung A (Diesel)■Ausführung B (Diesel)
ACHTUNG
Lassen Sie die Motordrehzahl nicht
in den ROTEN BEREICH gelangen. Andernfalls drohen schwereMotorschäden.
Der Drehzahlmesser zeigt die ungefähre
Motordrehzahl in Umdrehungen pro
Minute (U/min) an.
Beachten Sie den Drehzahlmesser, um
die geeigneten Schaltpunkte zu wählen
und um das Fahren mit unter- oder
übertourigen Motordrehzahlen zu
vermeiden.

475
Ausstattung Ihres Fahrzeugs

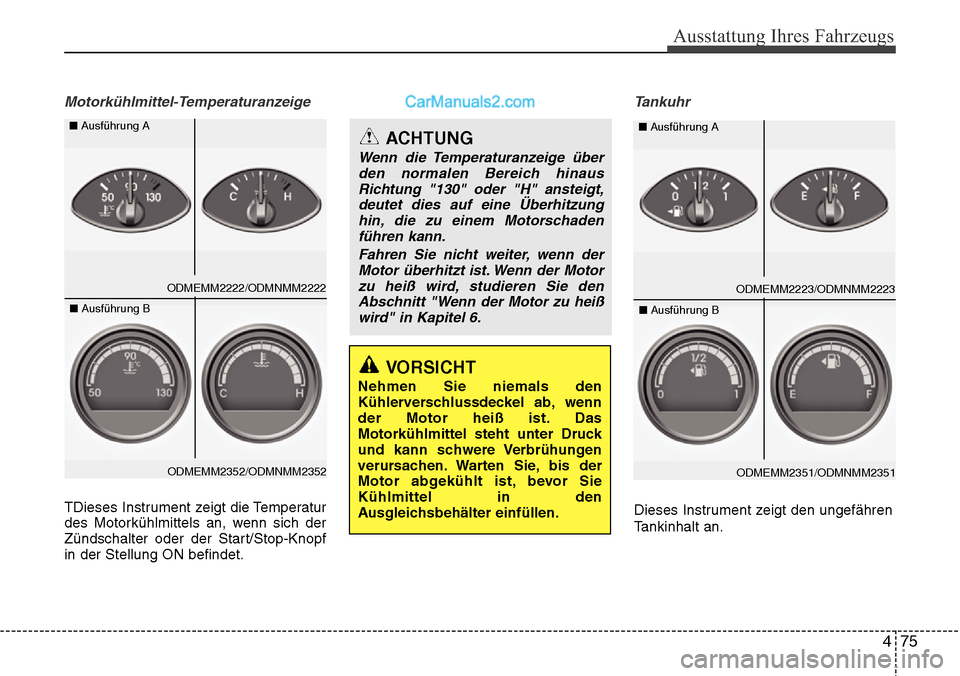

Motorkühlmittel-Temperaturanzeige
TDieses Instrument zeigt die Temperatur
des Motorkühlmittels an, wenn sich der
Zündschalter oder der Start/Stop-Knopf
in der Stellung ON befindet.
Tankuhr
Dieses Instrument zeigt den ungefähren
Tankinhalt an.
VORSICHT
Nehmen Sie niemals den
Kühlerverschlussdeckel ab, wenn
der Motor heiß ist. Das
Motorkühlmittel steht unter Druck
und kann schwere Verbrühungen
verursachen. Warten Sie, bis der
Motor abgekühlt ist, bevor Sie
Kühlmittel in den
Ausgleichsbehälter einfüllen.
ACHTUNG
Wenn die Temperaturanzeige überden normalen Bereich hinausRichtung "130" oder "H" ansteigt,deutet dies auf eine Überhitzung hin, die zu einem Motorschadenführen kann.
Fahren Sie nicht weiter, wenn derMotor überhitzt ist. Wenn der Motorzu heiß wird, studieren Sie denAbschnitt "Wenn der Motor zu heißwird" in Kapitel 6.
ODMEMM2223/ODMNMM2223
■
Ausführung A
ODMEMM2351/ODMNMM2351
■
Ausführung B
ODMEMM2222/ODMNMM2222
■
Ausführung A
ODMEMM2352/ODMNMM2352
■
Ausführung B

Ausstattung Ihres Fahrzeugs
76
4
✽ANMERKUNG
• Angaben zur Größe des
Kraftstofftanks finden Sie in Kapitel
8.
• Die Tankuhr wird durch eine Warnleuchte ergänzt, die aufleuchtet,
wenn der Tank fast leer ist.
• Auf Gefällestrecken oder in Kurven schwankt die Nadel der Tankuhr
möglicherweise oder die
Tankwarnleuchte leuchtet früher auf
als sonst. Der Grund dafür sind
Bewegungen des im Tank enthaltenen
Kraftstoffs.
Kilometerzähler
Der Kilometerzähler zeigt die vom
Fahrzeug zurückgelegte Gesamtdistanz
an und sollte zur Bestimmung der
Inspektionstermine genutzt werden.
- Anzeigebereich des Kilometerzählers:
0
~999999 Kilometer bzw. Meilen
VORSICHT - Tankuhr
Wenn dem Fahrzeug der Kraftstoff
ausgeht, kann es für die
Fahrzeuginsassen gefährlich
werden.
Halten Sie unbedingt an und tanken
Sie nach, sobald die
Tankwarnleuchte aufleuchtet oder
die Tankuhr sich der Markierung
"0" oder "E" (Empty = leer) nähert.
ACHTUNG
Fahren Sie nach Möglichkeit nichtmit sehr wenig Tankinhalt. Wenndem Fahrzeug der Kraftstoffausgeht, kann dies Fehlzündungenverursachen, die den Katalysatorbeschädigen.
ODMEDI2903/ODMEDI2904
■
Ausführung A
■ Ausführung B
ODMEDI2901/ODMEDI2902

477
Ausstattung Ihres Fahrzeugs

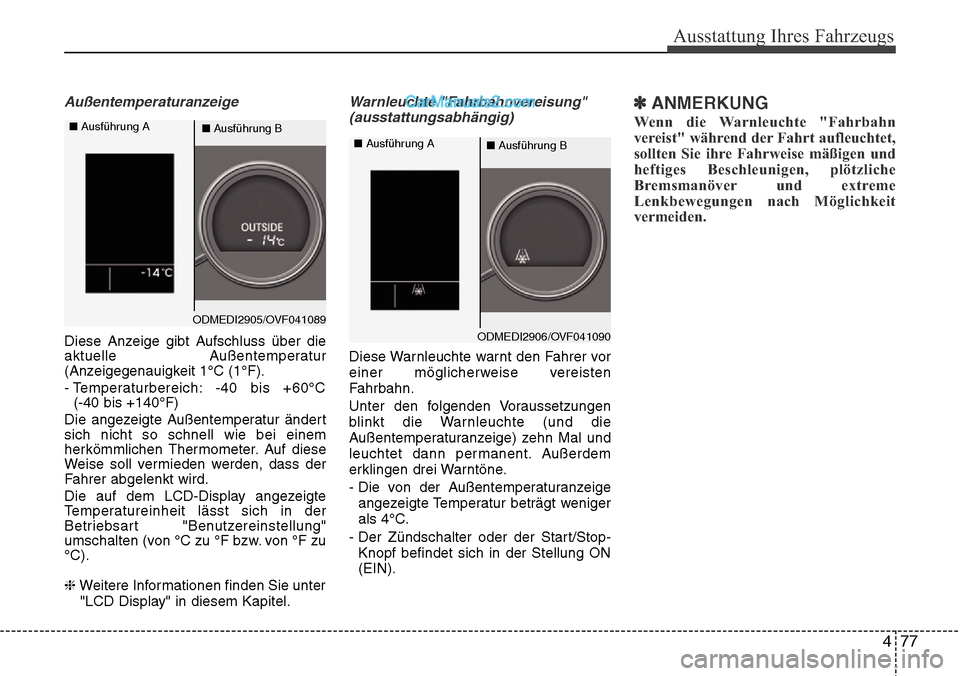

Außentemperaturanzeige
Diese Anzeige gibt Aufschluss über die
aktuelle Außentemperatur
(Anzeigegenauigkeit 1°C (1°F).
- Temperaturbereich: -40 bis +60°C(-40 bis +140°F)
Die angezeigte Außentemperatur ändert
sich nicht so schnell wie bei einem
herkömmlichen Thermometer. Auf diese
Weise soll vermieden werden, dass der
Fahrer abgelenkt wird.
Die auf dem LCD-Display angezeigte
Temperatureinheit lässt sich in der
Betriebsart "Benutzereinstellung"
umschalten (von °C zu °F bzw. von °F zu
°C).
❈ Weitere Informationen finden Sie unter
"LCD Display" in diesem Kapitel.
Warnleuchte "Fahrbahnvereisung" (ausstattungsabhängig)
Diese Warnleuchte warnt den Fahrer vor
einer möglicherweise vereisten
Fahrbahn.
Unter den folgenden Voraussetzungen
blinkt die Warnleuchte (und die
Außentemperaturanzeige) zehn Mal und
leuchtet dann permanent. Außerdem
erklingen drei Warntöne.
- Die von der Außentemperaturanzeige angezeigte Temperatur beträgt weniger
als 4°C.
- Der Zündschalter oder der Start/Stop- Knopf befindet sich in der Stellung ON
(EIN).
✽ANMERKUNG
Wenn die Warnleuchte "Fahrbahn
vereist" während der Fahrt aufleuchtet,
sollten Sie ihre Fahrweise mäßigen und
heftiges Beschleunigen, plötzliche
Bremsmanöver und extreme
Lenkbewegungen nach Möglichkeit
vermeiden.
ODMEDI2905/OVF041089
■
Ausführung A
■Ausführung B
ODMEDI2906/OVF041090
■
Ausführung A
■Ausführung B

Ausstattung Ihres Fahrzeugs
78
4
Ganganzeige
Fahrstufenanzeige Automatikgetriebe
(ausstattungsabhängig)
Diese Anzeige zeigt die Stellung des
Wählhebels an.
• Parken: P
• Rückwärtsgang: R
• Neutral (Leerlauf): N
• Drive (Fahren): D
• Sportmodus: 1, 2, 3, 4, 5, 6
Fahrstufenanzeige Automatikgetriebe(ausstattungsabhängig, Europa)
Im Sportmodus gibt diese Anzeige
Aufschluss darüber, welcher Gang
vorzugsweise eingelegt sein sollte, um
beim Fahren Kraftstoff zu sparen.
• Hochschalten : ▲
2, ▲
3, ▲
4, ▲
5, ▲
6
• Herunterschalten : ▼1,
▼2,
▼3,
▼4,
▼5 Beispiel
: zeigt an, dass es vorteilhaft wäre, inden 3. Gang hochzuschalten (im
Moment ist der 2. oder 1. Gang
eingelegt).
: zeigt an, dass es vorteilhaft wäre, in den 3. Gang herunterzuschalten (im
Moment ist der 4., 5. oder 6. Gang
eingelegt).
Wenn das System nicht ordnungsgemäß
funktioniert, erscheint keine Anzeige.
ODMEDI2907/OVF041049
■
Ausführung A
■Ausführung BODMEDI2908/OVF041048
■
Ausführung A
■Ausführung B
