Hyundai Santa Fe 2016 Betriebsanleitung (in German)

499
Ausstattung Ihres Fahrzeugs

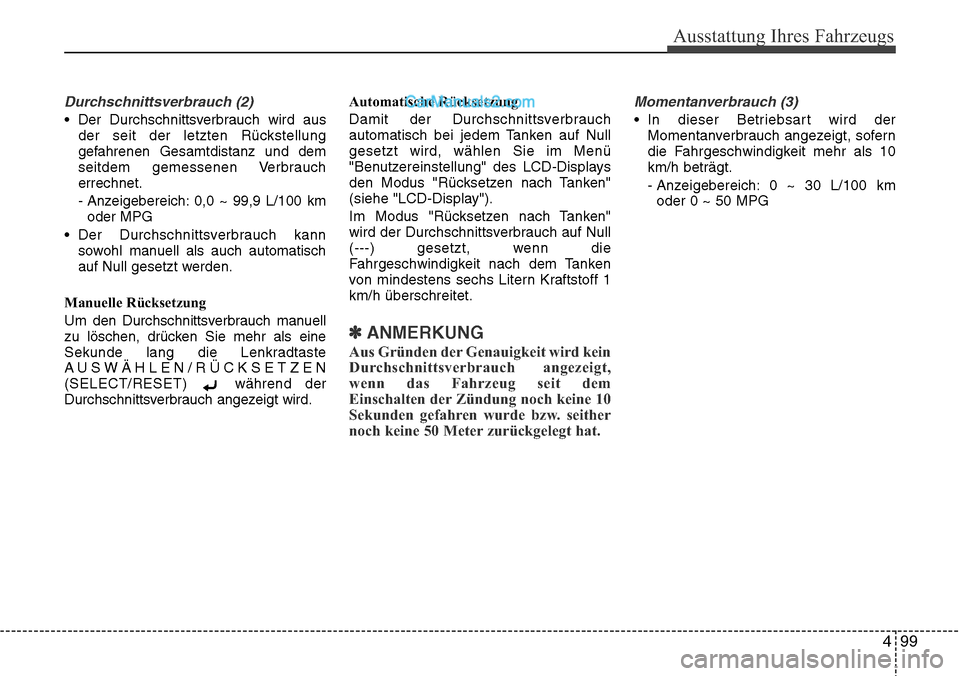

Durchschnittsverbrauch (2)
• Der Durchschnittsverbrauch wird ausder seit der letzten Rückstellung
gefahrenen Gesamtdistanz und dem
seitdem gemessenen Verbrauch
errechnet.
- Anzeigebereich: 0,0 ~ 99,9 L/100 kmoder MPG
• Der Durchschnittsverbrauch kann sowohl manuell als auch automatisch
auf Null gesetzt werden.
Manuelle Rücksetzung
Um den Durchschnittsverbrauch manuell
zu löschen, drücken Sie mehr als eine
Sekunde lang die Lenkradtaste
AUSWÄHLEN/RÜCKSETZEN
(SELECT/RESET) während der
Durchschnittsverbrauch angezeigt wird. Automatische Rücksetzung
Damit der Durchschnittsverbrauch
automatisch bei jedem Tanken auf Null
gesetzt wird, wählen Sie im Menü
"Benutzereinstellung" des LCD-Displays
den Modus "Rücksetzen nach Tanken"
(siehe "LCD-Display").
Im Modus "Rücksetzen nach Tanken"
wird der Durchschnittsverbrauch auf Null
(---) gesetzt, wenn die
Fahrgeschwindigkeit nach dem Tanken
von mindestens sechs Litern Kraftstoff 1
km/h überschreitet.
✽ANMERKUNG
Aus Gründen der Genauigkeit wird kein
Durchschnittsverbrauch angezeigt,
wenn das Fahrzeug seit dem
Einschalten der Zündung noch keine 10
Sekunden gefahren wurde bzw. seither
noch keine 50 Meter zurückgelegt hat.
Momentanverbrauch (3)
• In dieser Betriebsart wird der
Momentanverbrauch angezeigt, sofern
die Fahrgeschwindigkeit mehr als 10
km/h beträgt.
- Anzeigebereich: 0 ~ 30 L/100 kmoder 0 ~ 50 MPG

Ausstattung Ihres Fahrzeugs
100
4

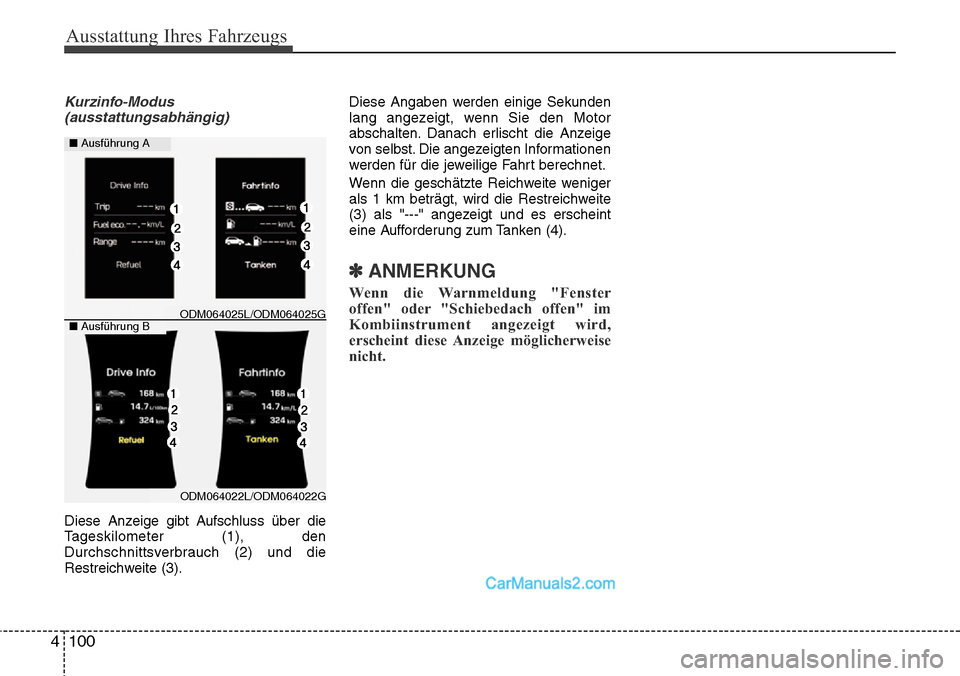

Kurzinfo-Modus
(ausstattungsabhängig)
Diese Anzeige gibt Aufschluss über die
Tageskilometer (1), den
Durchschnittsverbrauch (2) und die
Restreichweite (3). Diese Angaben werden einige Sekunden
lang angezeigt, wenn Sie den Motor
abschalten. Danach erlischt die Anzeige
von selbst. Die angezeigten Informationen
werden für die jeweilige Fahrt berechnet.
Wenn die geschätzte Reichweite weniger
als 1 km beträgt, wird die Restreichweite
(3) als "---" angezeigt und es erscheint
eine Aufforderung zum Tanken (4).
✽ANMERKUNG
Wenn die Warnmeldung "Fenster
offen" oder "Schiebedach offen" im
Kombiinstrument angezeigt wird,
erscheint diese Anzeige möglicherweise
nicht.
■
Ausführung A
■Ausführung B
ODM064022L/ODM064022G
ODM064025L/ODM064025G

4 101
Ausstattung Ihres Fahrzeugs

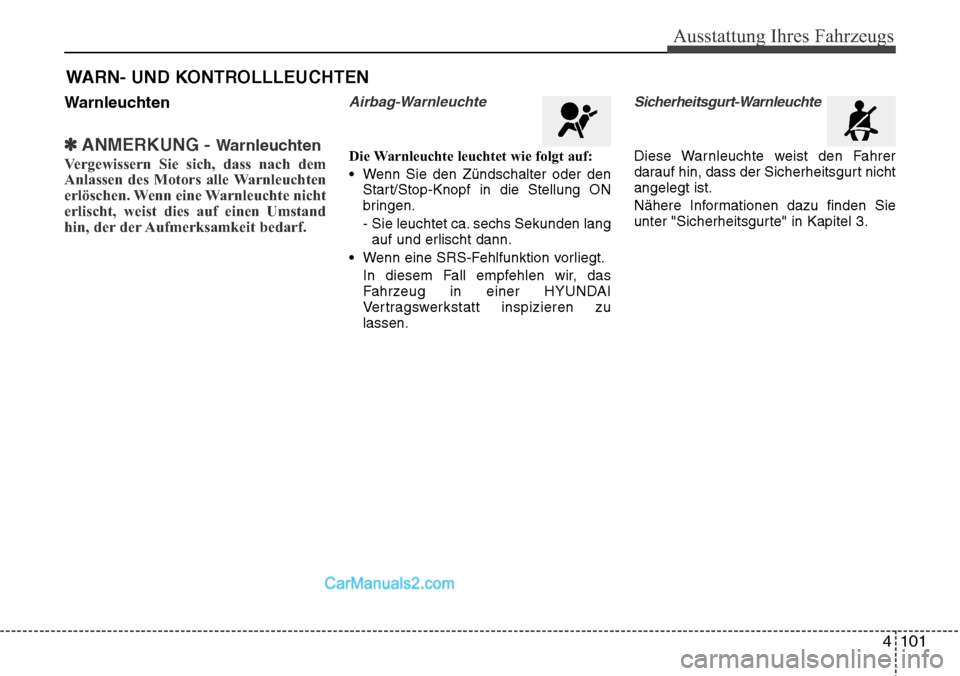

Warnleuchten
✽ANMERKUNG - Warnleuchten
Vergewissern Sie sich, dass nach dem
Anlassen des Motors alle Warnleuchten
erlöschen. Wenn eine Warnleuchte nicht
erlischt, weist dies auf einen Umstand
hin, der der Aufmerksamkeit bedarf.
Airbag-Warnleuchte
Die Warnleuchte leuchtet wie folgt auf:
• Wenn Sie den Zündschalter oder denStart/Stop-Knopf in die Stellung ON
bringen.
- Sie leuchtet ca. sechs Sekunden langauf und erlischt dann.
• Wenn eine SRS-Fehlfunktion vorliegt. In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
Sicherheitsgurt-Warnleuchte
Diese Warnleuchte weist den Fahrer
darauf hin, dass der Sicherheitsgurt nicht
angelegt ist.
Nähere Informationen dazu finden Sie
unter "Sicherheitsgurte" in Kapitel 3.
WARN- UND KONTROLLLEUCHTEN

Ausstattung Ihres Fahrzeugs
102
4

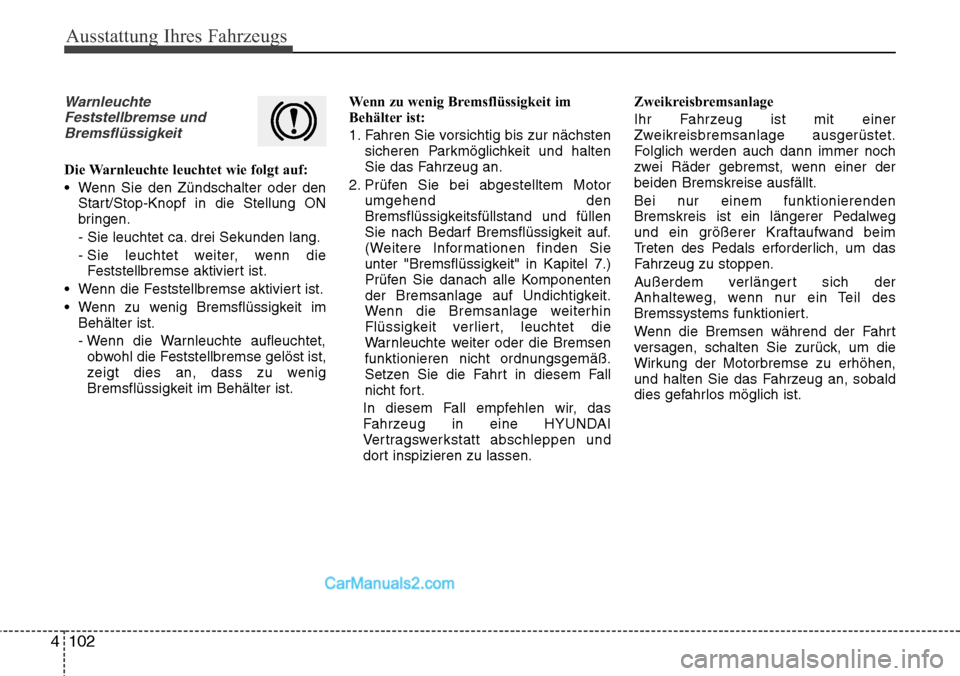

Warnleuchte
Feststellbremse undBremsflüssigkeit
Die Warnleuchte leuchtet wie folgt auf:
• Wenn Sie den Zündschalter oder den Start/Stop-Knopf in die Stellung ON
bringen.
- Sie leuchtet ca. drei Sekunden lang.
- Sie leuchtet weiter, wenn dieFeststellbremse aktiviert ist.
• Wenn die Feststellbremse aktiviert ist.
• Wenn zu wenig Bremsflüssigkeit im Behälter ist.
- Wenn die Warnleuchte aufleuchtet,obwohl die Feststellbremse gelöst ist,
zeigt dies an, dass zu wenig
Bremsflüssigkeit im Behälter ist. Wenn zu wenig Bremsflüssigkeit im
Behälter ist:
1. Fahren Sie vorsichtig bis zur nächsten
sicheren Parkmöglichkeit und halten
Sie das Fahrzeug an.
2. Prüfen Sie bei abgestelltem Motor umgehend den
Bremsflüssigkeitsfüllstand und füllen
Sie nach Bedarf Bremsflüssigkeit auf.
(Weitere Informationen finden Sie
unter "Bremsflüssigkeit" in Kapitel 7.)
Prüfen Sie danach alle Komponenten
der Bremsanlage auf Undichtigkeit.
Wenn die Bremsanlage weiterhin
Flüssigkeit verliert, leuchtet die
Warnleuchte weiter oder die Bremsen
funktionieren nicht ordnungsgemäß.
Setzen Sie die Fahrt in diesem Fall
nicht fort.
In diesem Fall empfehlen wir, das
Fahrzeug in eine HYUNDAI
Vertragswerkstatt abschleppen und
dort inspizieren zu lassen. Zweikreisbremsanlage
Ihr Fahrzeug ist mit einer
Zweikreisbremsanlage ausgerüstet.
Folglich werden auch dann immer noch
zwei Räder gebremst, wenn einer der
beiden Bremskreise ausfällt.
Bei nur einem funktionierenden
Bremskreis ist ein längerer Pedalweg
und ein größerer Kraftaufwand beim
Treten des Pedals erforderlich, um das
Fahrzeug zu stoppen.
Außerdem verlängert sich der
Anhalteweg, wenn nur ein Teil des
Bremssystems funktioniert.
Wenn die Bremsen während der Fahrt
versagen, schalten Sie zurück, um die
Wirkung der Motorbremse zu erhöhen,
und halten Sie das Fahrzeug an, sobald
dies gefahrlos möglich ist.

4 103
Ausstattung Ihres Fahrzeugs

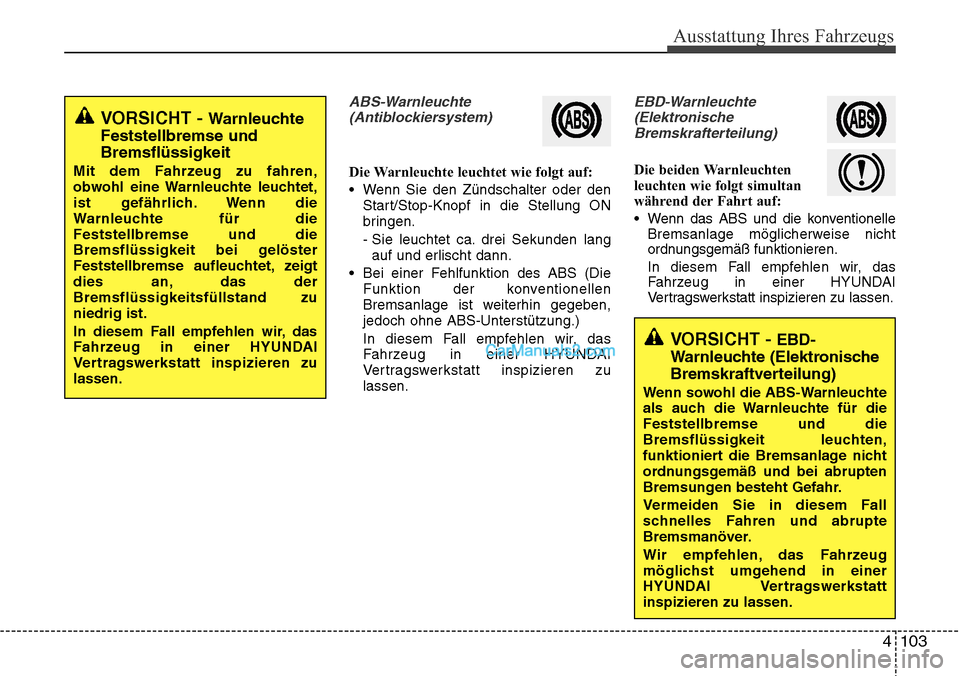

ABS-Warnleuchte(Antiblockiersystem)
Die Warnleuchte leuchtet wie folgt auf:
• Wenn Sie den Zündschalter oder den Start/Stop-Knopf in die Stellung ON
bringen.
- Sie leuchtet ca. drei Sekunden langauf und erlischt dann.
• Bei einer Fehlfunktion des ABS (Die Funktion der konventionellen
Bremsanlage ist weiterhin gegeben,
jedoch ohne ABS-Unterstützung.)
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
EBD-Warnleuchte(Elektronische Bremskrafterteilung)
Die beiden Warnleuchten
leuchten wie folgt simultan
während der Fahrt auf:
• Wenn das ABS und die konventionelle Bremsanlage möglicherweise nicht
ordnungsgemäß funktionieren.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu lassen.
VORSICHT - Warnleuchte
Feststellbremse und
Bremsflüssigkeit
Mit dem Fahrzeug zu fahren,
obwohl eine Warnleuchte leuchtet,
ist gefährlich. Wenn die
Warnleuchte für die
Feststellbremse und die
Bremsflüssigkeit bei gelöster
Feststellbremse aufleuchtet, zeigt
dies an, das der
Bremsflüssigkeitsfüllstand zu
niedrig ist.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
VORSICHT - EBD-
Warnleuchte (Elektronische
Bremskraftverteilung)
Wenn sowohl die ABS-Warnleuchte
als auch die Warnleuchte für die
Feststellbremse und die
Bremsflüssigkeit leuchten,
funktioniert die Bremsanlage nicht
ordnungsgemäß und bei abrupten
Bremsungen besteht Gefahr.
Vermeiden Sie in diesem Fall
schnelles Fahren und abrupte
Bremsmanöver.
Wir empfehlen, das Fahrzeug
möglichst umgehend in einer
HYUNDAI Vertragswerkstatt
inspizieren zu lassen.

Ausstattung Ihres Fahrzeugs
104
4

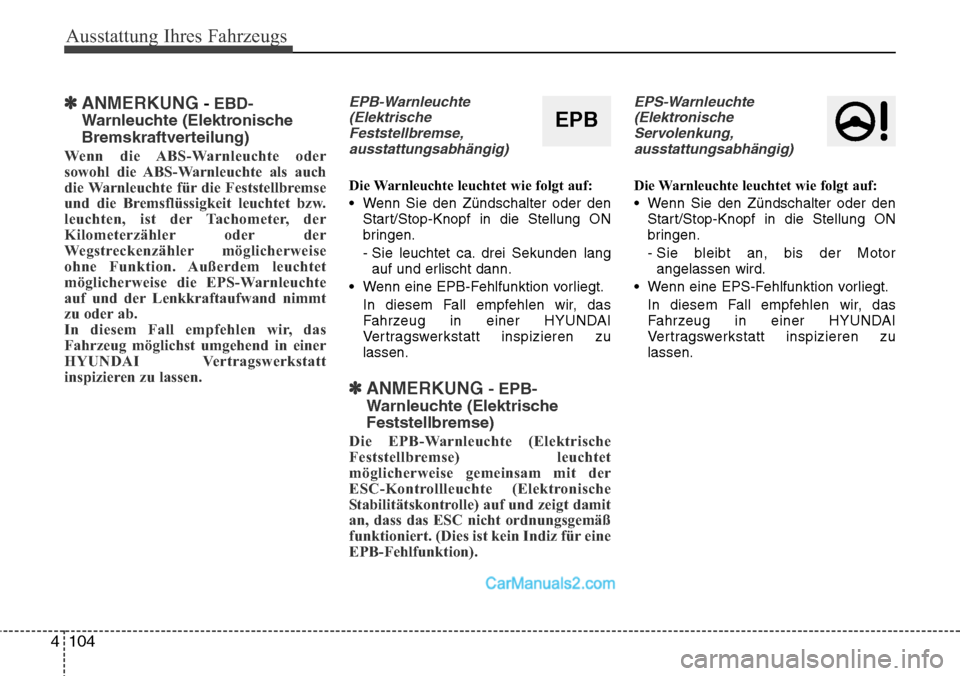

✽ANMERKUNG- EBD-
Warnleuchte (Elektronische
Bremskraftverteilung)
Wenn die ABS-Warnleuchte oder
sowohl die ABS-Warnleuchte als auch
die Warnleuchte für die Feststellbremse
und die Bremsflüssigkeit leuchtet bzw.
leuchten, ist der Tachometer, der
Kilometerzähler oder der
Wegstreckenzähler möglicherweise
ohne Funktion. Außerdem leuchtet
möglicherweise die EPS-Warnleuchte
auf und der Lenkkraftaufwand nimmt
zu oder ab.
In diesem Fall empfehlen wir, das
Fahrzeug möglichst umgehend in einer
HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
EPB-Warnleuchte
(ElektrischeFeststellbremse,ausstattungsabhängig)
Die Warnleuchte leuchtet wie folgt auf:
• Wenn Sie den Zündschalter oder den Start/Stop-Knopf in die Stellung ON
bringen.
- Sie leuchtet ca. drei Sekunden langauf und erlischt dann.
• Wenn eine EPB-Fehlfunktion vorliegt. In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
✽ANMERKUNG- EPB-
Warnleuchte (Elektrische
Feststellbremse)
Die EPB-Warnleuchte (Elektrische
Feststellbremse) leuchtet
möglicherweise gemeinsam mit der
ESC-Kontrollleuchte (Elektronische
Stabilitätskontrolle) auf und zeigt damit
an, dass das ESC nicht ordnungsgemäß
funktioniert. (Dies ist kein Indiz für eine
EPB-Fehlfunktion).
EPS-Warnleuchte
(Elektronische Servolenkung,ausstattungsabhängig)
Die Warnleuchte leuchtet wie folgt auf:
• Wenn Sie den Zündschalter oder den Start/Stop-Knopf in die Stellung ON
bringen.
- Sie bleibt an, bis der Motorangelassen wird.
• Wenn eine EPS-Fehlfunktion vorliegt. In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
EPB

4 105
Ausstattung Ihres Fahrzeugs

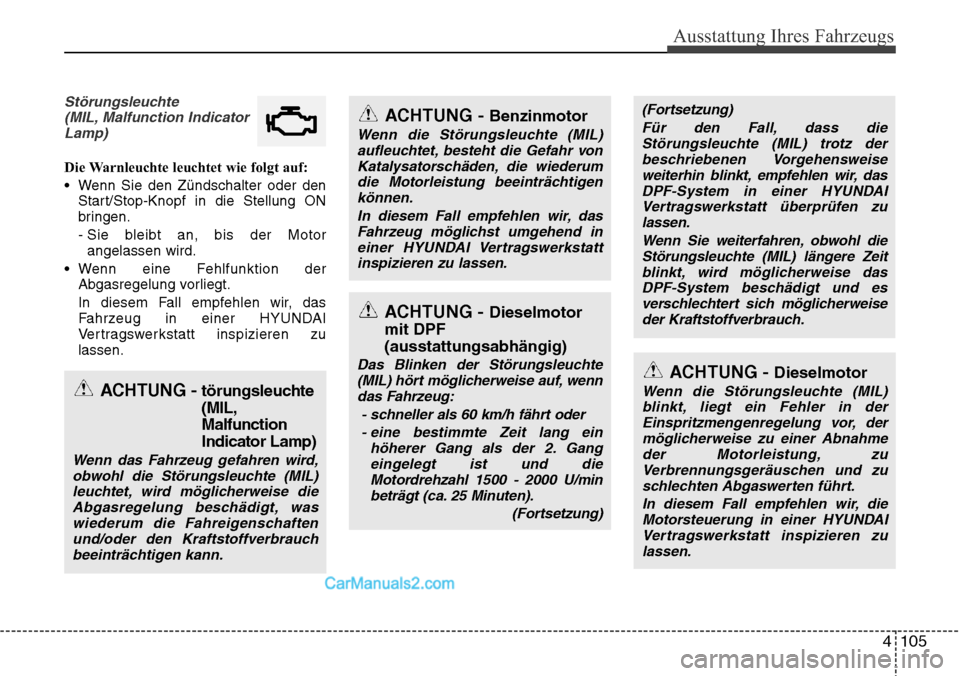

Störungsleuchte(MIL, Malfunction IndicatorLamp)
Die Warnleuchte leuchtet wie folgt auf:
• Wenn Sie den Zündschalter oder den Start/Stop-Knopf in die Stellung ON
bringen.
- Sie bleibt an, bis der Motorangelassen wird.
• Wenn eine Fehlfunktion der Abgasregelung vorliegt.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
ACHTUNG - törungsleuchte
(MIL,
Malfunction
Indicator Lamp)
Wenn das Fahrzeug gefahren wird,obwohl die Störungsleuchte (MIL)leuchtet, wird möglicherweise dieAbgasregelung beschädigt, waswiederum die Fahreigenschaftenund/oder den Kraftstoffverbrauchbeeinträchtigen kann.
ACHTUNG - Benzinmotor
Wenn die Störungsleuchte (MIL)aufleuchtet, besteht die Gefahr vonKatalysatorschäden, die wiederumdie Motorleistung beeinträchtigenkönnen.
In diesem Fall empfehlen wir, dasFahrzeug möglichst umgehend in einer HYUNDAI Vertragswerkstattinspizieren zu lassen.
ACHTUNG - Dieselmotor
mit DPF
(ausstattungsabhängig)
Das Blinken der Störungsleuchte
(MIL) hört möglicherweise auf, wenndas Fahrzeug:
- schneller als 60 km/h fährt oder- eine bestimmte Zeit lang ein höherer Gang als der 2. Gangeingelegt ist und dieMotordrehzahl 1500 - 2000 U/minbeträgt (ca. 25 Minuten).
(Fortsetzung)
(Fortsetzung)Für den Fall, dass dieStörungsleuchte (MIL) trotz der beschriebenen Vorgehensweiseweiterhin blinkt, empfehlen wir, das DPF-System in einer HYUNDAIVertragswerkstatt überprüfen zu lassen.
Wenn Sie weiterfahren, obwohl dieStörungsleuchte (MIL) längere Zeitblinkt, wird möglicherweise dasDPF-System beschädigt und esverschlechtert sich möglicherweise der Kraftstoffverbrauch.
ACHTUNG - Dieselmotor
Wenn die Störungsleuchte (MIL)blinkt, liegt ein Fehler in derEinspritzmengenregelung vor, der möglicherweise zu einer Abnahmeder Motorleistung, zuVerbrennungsgeräuschen und zuschlechten Abgaswerten führt.
In diesem Fall empfehlen wir, dieMotorsteuerung in einer HYUNDAI Vertragswerkstatt inspizieren zulassen.

Ausstattung Ihres Fahrzeugs
106
4

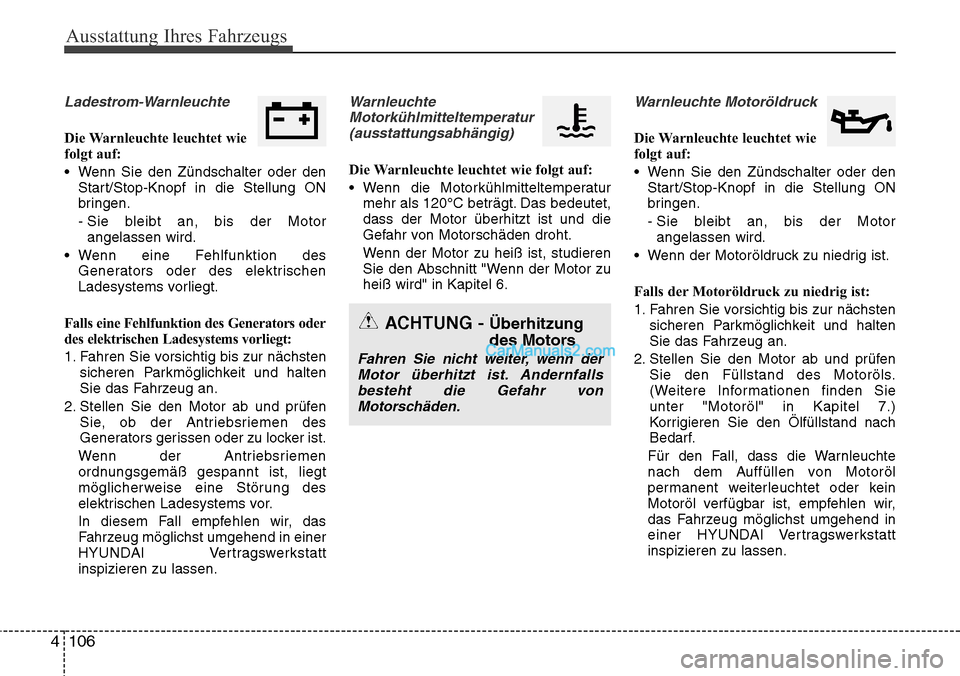

Ladestrom-Warnleuchte
Die Warnleuchte leuchtet wie
folgt auf:
• Wenn Sie den Zündschalter oder den
Start/Stop-Knopf in die Stellung ON
bringen.
- Sie bleibt an, bis der Motorangelassen wird.
• Wenn eine Fehlfunktion des Generators oder des elektrischen
Ladesystems vorliegt.
Falls eine Fehlfunktion des Generators oder
des elektrischen Ladesystems vorliegt:
1. Fahren Sie vorsichtig bis zur nächsten sicheren Parkmöglichkeit und halten
Sie das Fahrzeug an.
2. Stellen Sie den Motor ab und prüfen Sie, ob der Antriebsriemen des
Generators gerissen oder zu locker ist.
Wenn der Antriebsriemen
ordnungsgemäß gespannt ist, liegt
möglicherweise eine Störung des
elektrischen Ladesystems vor.
In diesem Fall empfehlen wir, das
Fahrzeug möglichst umgehend in einer
HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
Warnleuchte Motorkühlmitteltemperatur(ausstattungsabhängig)
Die Warnleuchte leuchtet wie folgt auf:
• Wenn die Motorkühlmitteltemperatur mehr als 120°C beträgt. Das bedeutet,
dass der Motor überhitzt ist und die
Gefahr von Motorschäden droht.
Wenn der Motor zu heiß ist, studieren
Sie den Abschnitt "Wenn der Motor zu
heiß wird" in Kapitel 6.
Warnleuchte Motoröldruck
Die Warnleuchte leuchtet wie
folgt auf:
• Wenn Sie den Zündschalter oder denStart/Stop-Knopf in die Stellung ON
bringen.
- Sie bleibt an, bis der Motorangelassen wird.
• Wenn der Motoröldruck zu niedrig ist.
Falls der Motoröldruck zu niedrig ist:
1. Fahren Sie vorsichtig bis zur nächsten sicheren Parkmöglichkeit und halten
Sie das Fahrzeug an.
2. Stellen Sie den Motor ab und prüfen Sie den Füllstand des Motoröls.
(Weitere Informationen finden Sie
unter "Motoröl" in Kapitel 7.)
Korrigieren Sie den Ölfüllstand nach
Bedarf.
Für den Fall, dass die Warnleuchte
nach dem Auffüllen von Motoröl
permanent weiterleuchtet oder kein
Motoröl verfügbar ist, empfehlen wir,
das Fahrzeug möglichst umgehend in
einer HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
ACHTUNG - Überhitzung
des Motors
Fahren Sie nicht weiter, wenn der Motor überhitzt ist. Andernfallsbesteht die Gefahr von Motorschäden.

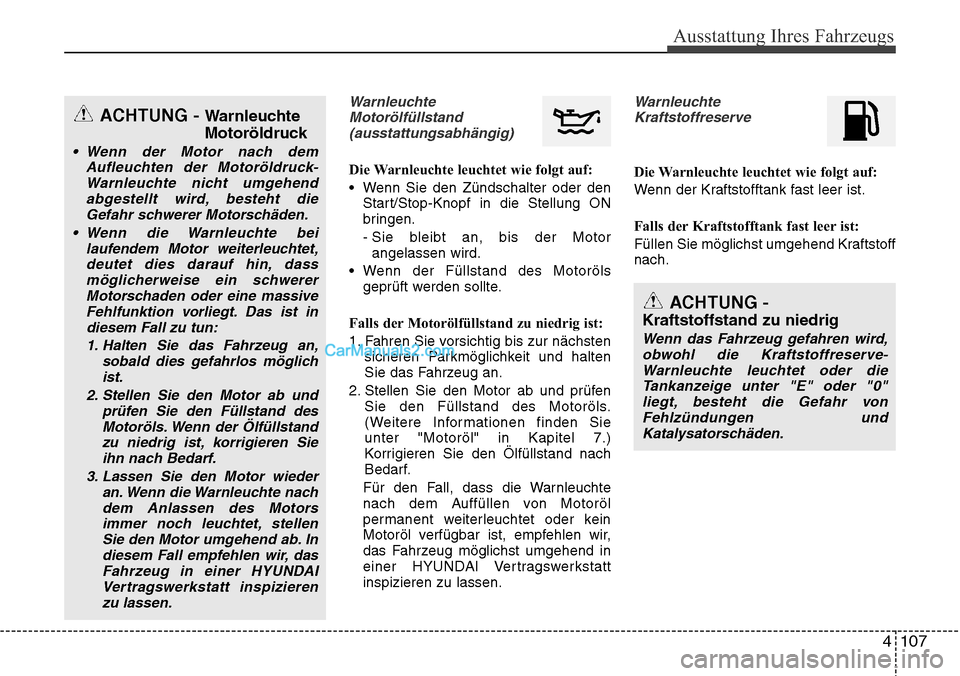

4 107
Ausstattung Ihres Fahrzeugs
WarnleuchteMotorölfüllstand(ausstattungsabhängig)
Die Warnleuchte leuchtet wie folgt auf:
• Wenn Sie den Zündschalter oder den Start/Stop-Knopf in die Stellung ON
bringen.
- Sie bleibt an, bis der Motorangelassen wird.
• Wenn der Füllstand des Motoröls geprüft werden sollte.
Falls der Motorölfüllstand zu niedrig ist:
1. Fahren Sie vorsichtig bis zur nächsten sicheren Parkmöglichkeit und halten
Sie das Fahrzeug an.
2. Stellen Sie den Motor ab und prüfen Sie den Füllstand des Motoröls.
(Weitere Informationen finden Sie
unter "Motoröl" in Kapitel 7.)
Korrigieren Sie den Ölfüllstand nach
Bedarf.
Für den Fall, dass die Warnleuchte
nach dem Auffüllen von Motoröl
permanent weiterleuchtet oder kein
Motoröl verfügbar ist, empfehlen wir,
das Fahrzeug möglichst umgehend in
einer HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
Warnleuchte Kraftstoffreserve
Die Warnleuchte leuchtet wie folgt auf:
Wenn der Kraftstofftank fast leer ist.
Falls der Kraftstofftank fast leer ist:
Füllen Sie möglichst umgehend Kraftstoff
nach.
ACHTUNG - Warnleuchte
Motoröldruck
• Wenn der Motor nach dem Aufleuchten der Motoröldruck-Warnleuchte nicht umgehendabgestellt wird, besteht dieGefahr schwerer Motorschäden.
• Wenn die Warnleuchte bei laufendem Motor weiterleuchtet,deutet dies darauf hin, dassmöglicherweise ein schwererMotorschaden oder eine massiveFehlfunktion vorliegt. Das ist indiesem Fall zu tun:
1. Halten Sie das Fahrzeug an, sobald dies gefahrlos möglichist.
2. Stellen Sie den Motor ab und prüfen Sie den Füllstand desMotoröls. Wenn der Ölfüllstandzu niedrig ist, korrigieren Sieihn nach Bedarf.
3. Lassen Sie den Motor wieder an. Wenn die Warnleuchte nachdem Anlassen des Motorsimmer noch leuchtet, stellenSie den Motor umgehend ab. Indiesem Fall empfehlen wir, dasFahrzeug in einer HYUNDAIVertragswerkstatt inspizierenzu lassen.
ACHTUNG -
Kraftstoffstand zu niedrig
Wenn das Fahrzeug gefahren wird,obwohl die Kraftstoffreserve-Warnleuchte leuchtet oder dieTankanzeige unter "E" oder "0" liegt, besteht die Gefahr vonFehlzündungen undKatalysatorschäden.

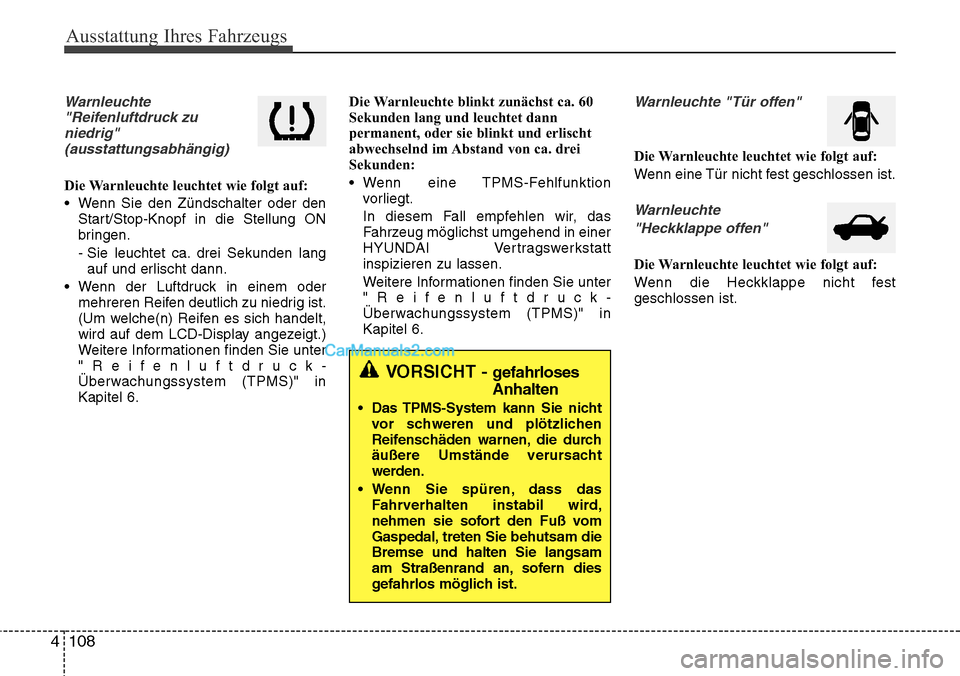

Ausstattung Ihres Fahrzeugs
108
4
Warnleuchte
"Reifenluftdruck zuniedrig"(ausstattungsabhängig)
Die Warnleuchte leuchtet wie folgt auf:
• Wenn Sie den Zündschalter oder den Start/Stop-Knopf in die Stellung ON
bringen.
- Sie leuchtet ca. drei Sekunden langauf und erlischt dann.
• Wenn der Luftdruck in einem oder mehreren Reifen deutlich zu niedrig ist.
(Um welche(n) Reifen es sich handelt,
wird auf dem LCD-Display angezeigt.)
Weitere Informationen finden Sie unter
"Reifenluftdruck-
Überwachungssystem (TPMS)" in
Kapitel 6. Die Warnleuchte blinkt zunächst ca. 60
Sekunden lang und leuchtet dann
permanent, oder sie blinkt und erlischt
abwechselnd im Abstand von ca. drei
Sekunden:
• Wenn eine TPMS-Fehlfunktion
vorliegt.
In diesem Fall empfehlen wir, das
Fahrzeug möglichst umgehend in einer
HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
Weitere Informationen finden Sie unter
"Reifenluftdruck-
Überwachungssystem (TPMS)" in
Kapitel 6.
Warnleuchte "Tür offen"
Die Warnleuchte leuchtet wie folgt auf:
Wenn eine Tür nicht fest geschlossen ist.
Warnleuchte
"Heckklappe offen"
Die Warnleuchte leuchtet wie folgt auf:
Wenn die Heckklappe nicht fest
geschlossen ist.
VORSICHT -gefahrloses
Anhalten
• Das TPMS-System kann Sie nicht
vor schweren und plötzlichen
Reifenschäden warnen, die durch
äußere Umstände verursacht
werden.
• Wenn Sie spüren, dass das Fahrverhalten instabil wird,
nehmen sie sofort den Fuß vom
Gaspedal, treten Sie behutsam die
Bremse und halten Sie langsam
am Straßenrand an, sofern dies
gefahrlos möglich ist.
