Hyundai Santa Fe 2016 Betriebsanleitung (in German)

759
Wartung
Traktionskennzeichnung - AA, A, B & C
Die Traktionskennzeichnungen
lauten in absteigender Reihenfolge
AA, A, B und C. Die Kennbuchstaben
bezeichnen die Bremsfähigkeit des
Reifens auf nassem Untergrund,
kontrolliert gemessen auf Asphalt
und Beton nach gesetzlichen
Vorgaben. Ein Reifen mit dem
Kennbuchstaben "C" bietet relativ
schwache Traktionseigenschaften.
Temperaturklassen - A, B und C
Die Temperaturklassen lauten in
absteigender Reihenfolge A, B und
C. Die Kennbuchstaben bezeichnen
die Eigenschaften der Reifen im
Hinblick auf Temperaturbeständigkeit
und Temperaturableitung unter
kontrollierten Bedingungen auf
einem Prüfstand.
Anhaltend hohe Temperaturen
können das Reifenmaterial
beeinträchtigen und die
Lebensdauer des Reifens verkürzen,
während übermäßig hohe
Temperaturen plötzliche
Reifenschäden verursachen können.
Die Kennbuchstaben A und B
bezeichnen Reifen, deren
Eigenschaften aufgrund der Tests
über den gesetzlichen
Mindestanforderungen liegen.
VORSICHT
Die dem Reifen zugewiesene
Traktionskennzeichnung basiert
auf geradeaus durchgeführten
Bremsprüfungen und sie umfasst
nicht die Werte für
Beschleunigung,
Kurvenfahrverhalten,
Aquaplaning oder Maximalwerte
der Bodenhaftungscharakteristik.
VORSICHT
- Reifentemperatur
Die Temperaturkennzeichnung
eines Reifens setzt voraus,
dass der Reifenluftdruck
korrekt und der Reifen nicht
überladen ist. Zu hohe
Geschwindigkeit, zu geringer
Reifenluftdruck und zu hohe
Belastung können, einzeln oder
kombiniert, zu Überhitzung und
plötzlichen Reifenschäden
führen. Dabei kann die Kontrolle
über das Fahrzeug verloren
gehen. Dies kann zu schweren
oder tödlichen Verletzungen
führen.

Wartung
60
7
ACHTUNG
• Reifenschäden sind nicht
immer ohne Weiteres mit dembloßen Auge zu erkennen.Sollte es jedoch das kleinsteAnzeichen für einenReifenschaden geben, lassenSie den Reifen auch dannprüfen oder ersetzen, wennder Schaden nicht mit bloßemAuge zu erkennen ist, daandernfalls ein "Plattfuß"droht.
• Wenn der Reifenschaden durch das Fahren aufschlechten Wegen oder imGelände oder durch dasPassieren von Schlaglöchernoder Bordsteinen verursachtwird, unterliegt er nicht derGarantie.
• Die Reifenspezifikationen finden Sie auf der Flanke desReifen

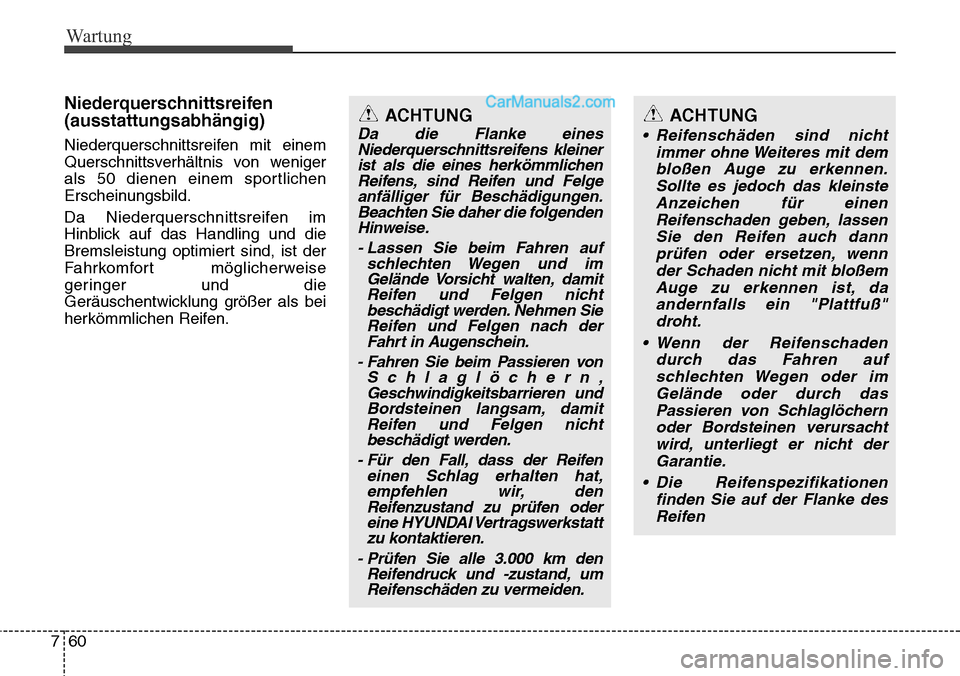

Niederquerschnittsreifen
(ausstattungsabhängig)
Niederquerschnittsreifen mit einem
Querschnittsverhältnis von weniger
als 50 dienen einem sportlichen
Erscheinungsbild.
Da Niederquerschnittsreifen im
Hinblick auf das Handling und die
Bremsleistung optimiert sind, ist der
Fahrkomfort möglicherweise
geringer und die
Geräuschentwicklung größer als bei
herkömmlichen Reifen.
ACHTUNG
Da die Flanke einesNiederquerschnittsreifens kleinerist als die eines herkömmlichenReifens, sind Reifen und Felgeanfälliger für Beschädigungen.Beachten Sie daher die folgendenHinweise.
- Lassen Sie beim Fahren auf schlechten Wegen und imGelände Vorsicht walten, damitReifen und Felgen nichtbeschädigt werden. Nehmen SieReifen und Felgen nach derFahrt in Augenschein.
- Fahren Sie beim Passieren von Schlaglöchern,Geschwindigkeitsbarrieren undBordsteinen langsam, damitReifen und Felgen nichtbeschädigt werden.
- Für den Fall, dass der Reifen einen Schlag erhalten hat,empfehlen wir, denReifenzustand zu prüfen odereine HYUNDAI Vertragswerkstattzu kontaktieren.
- Prüfen Sie alle 3.000 km den Reifendruck und -zustand, umReifenschäden zu vermeiden.

761
Wartung

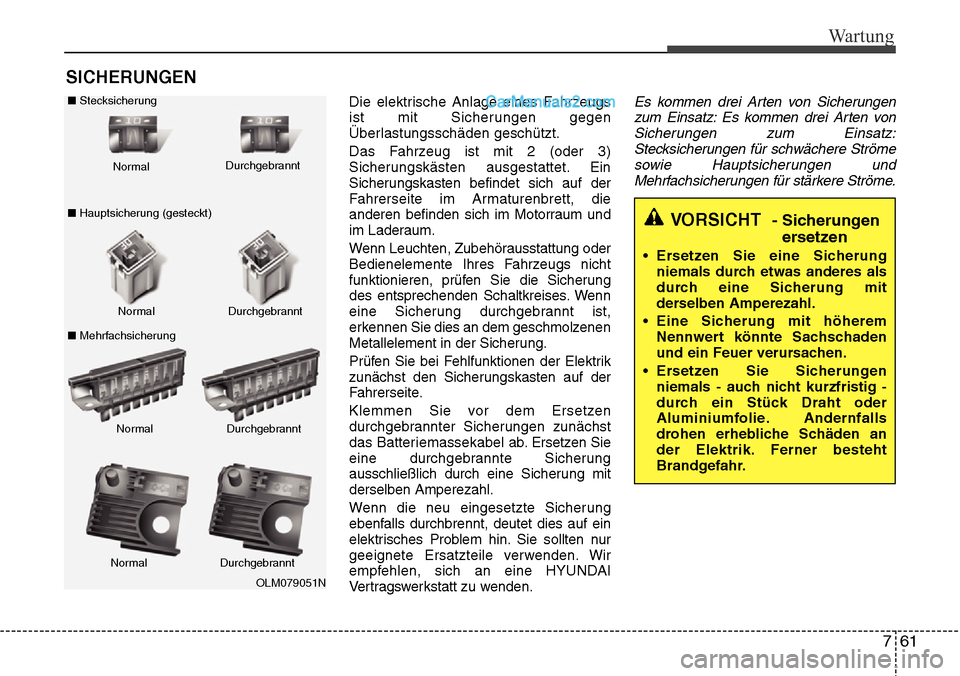

SICHERUNGEN
Die elektrische Anlage eines Fahrzeugs
ist mit Sicherungen gegen
Überlastungsschäden geschützt.
Das Fahrzeug ist mit 2 (oder 3)
Sicherungskästen ausgestattet. Ein
Sicherungskasten befindet sich auf der
Fahrerseite im Armaturenbrett, die
anderen befinden sich im Motorraum und
im Laderaum.
Wenn Leuchten, Zubehörausstattung oder
Bedienelemente Ihres Fahrzeugs nicht
funktionieren, prüfen Sie die Sicherung
des entsprechenden Schaltkreises. Wenn
eine Sicherung durchgebrannt ist,
erkennen Sie dies an dem geschmolzenen
Metallelement in der Sicherung.
Prüfen Sie bei Fehlfunktionen der Elektrik
zunächst den Sicherungskasten auf der
Fahrerseite.
Klemmen Sie vor dem Ersetzen
durchgebrannter Sicherungen zunächst
das Batteriemassekabel ab.Ersetzen Sie
eine durchgebrannte Sicherung
ausschließlich durch eine Sicherung mit
derselben Amperezahl.
Wenn die neu eingesetzte Sicherung
ebenfalls durchbrennt, deutet dies auf ein
elektrisches Problem hin. Sie sollten nur
geeignete Ersatzteile verwenden. Wir
empfehlen, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.Es kommen drei Arten von Sicherungen zum Einsatz: Es kommen drei Arten von Sicherungen zum Einsatz:Stecksicherungen für schwächere Ströme sowie Hauptsicherungen undMehrfachsicherungen für stärkere Ströme.
OLM079051N
Normal
Normal
■
Stecksicherung
■ Hauptsicherung (gesteckt)
■ Mehrfachsicherung Durchgebrannt
Durchgebrannt
Normal Durchgebrannt
Normal Durchgebrannt
VORSICHT - Sicherungen ersetzen
• Ersetzen Sie eine Sicherung
niemals durch etwas anderes als
durch eine Sicherung mit
derselben Amperezahl.
• Eine Sicherung mit höherem Nennwert könnte Sachschaden
und ein Feuer verursachen.
• Ersetzen Sie Sicherungen niemals - auch nicht kurzfristig -
durch ein Stück Draht oder
Aluminiumfolie. Andernfalls
drohen erhebliche Schäden an
der Elektrik. Ferner besteht
Brandgefahr.

Wartung
62
7

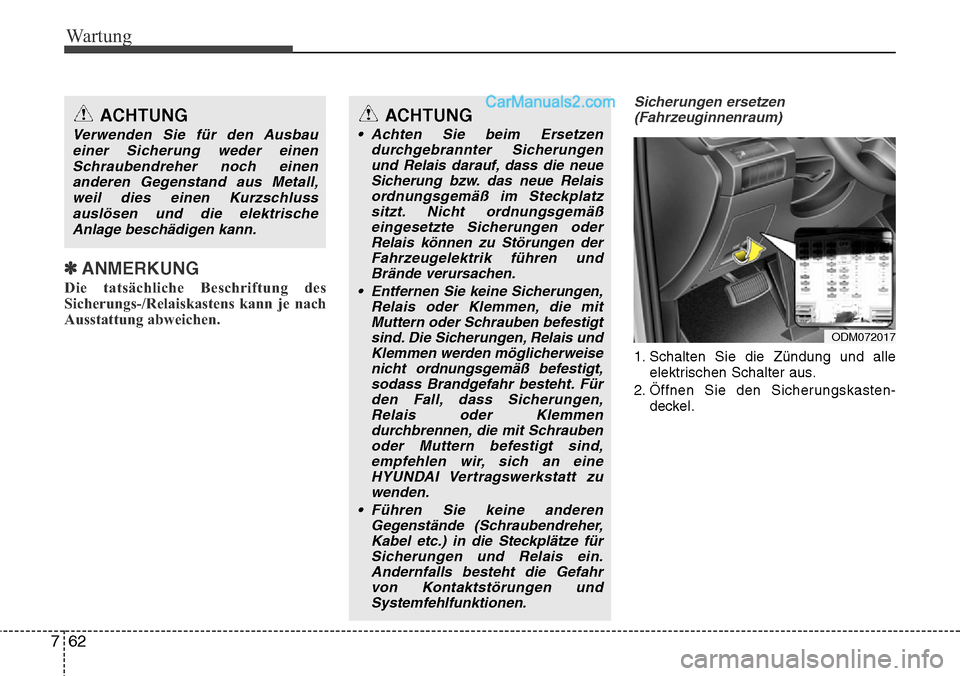

✽ANMERKUNG
Die tatsächliche Beschriftung des
Sicherungs-/Relaiskastens kann je nach
Ausstattung abweichen.
Sicherungen ersetzen
(Fahrzeuginnenraum)
1. Schalten Sie die Zündung und alle elektrischen Schalter aus.
2. Öffnen Sie den Sicherungskasten- deckel.
ACHTUNG
Verwenden Sie für den Ausbaueiner Sicherung weder einenSchraubendreher noch einenanderen Gegenstand aus Metall,weil dies einen Kurzschluss auslösen und die elektrischeAnlage beschädigen kann.
ACHTUNG
• Achten Sie beim Ersetzen durchgebrannter Sicherungenund Relais darauf, dass die neueSicherung bzw. das neue Relaisordnungsgemäß im Steckplatzsitzt. Nicht ordnungsgemäßeingesetzte Sicherungen oderRelais können zu Störungen derFahrzeugelektrik führen undBrände verursachen.
• Entfernen Sie keine Sicherungen, Relais oder Klemmen, die mitMuttern oder Schrauben befestigtsind. Die Sicherungen, Relais undKlemmen werden möglicherweisenicht ordnungsgemäß befestigt,sodass Brandgefahr besteht. Fürden Fall, dass Sicherungen,Relais oder Klemmendurchbrennen, die mit Schraubenoder Muttern befestigt sind,empfehlen wir, sich an eineHYUNDAI Vertragswerkstatt zuwenden.
• Führen Sie keine anderen Gegenstände (Schraubendreher,Kabel etc.) in die Steckplätze fürSicherungen und Relais ein.Andernfalls besteht die Gefahrvon Kontaktstörungen undSystemfehlfunktionen.
ODM072017

763
Wartung

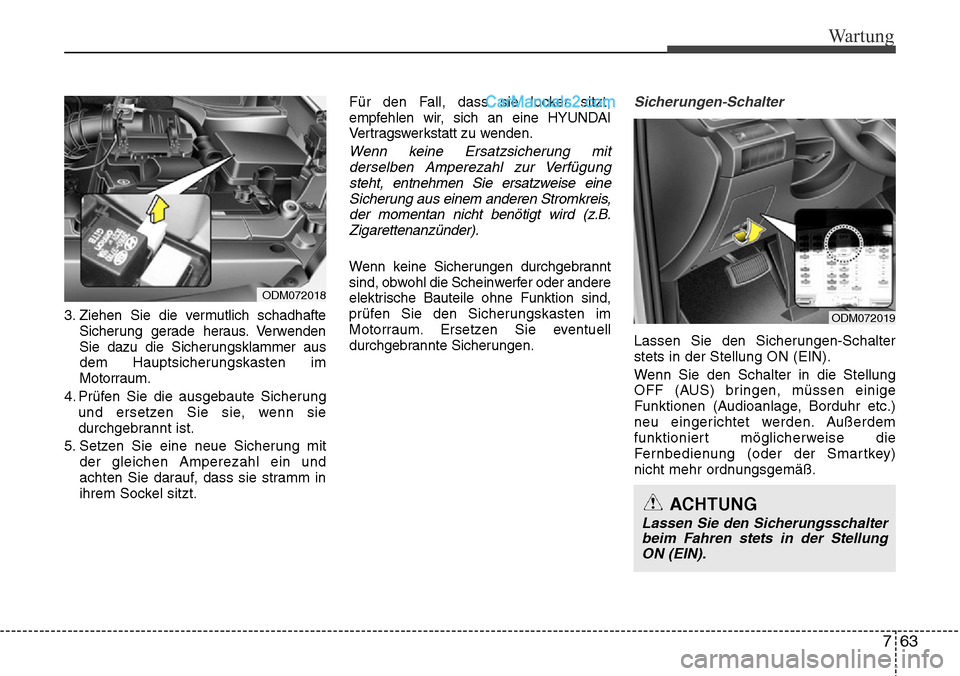

3. Ziehen Sie die vermutlich schadhafteSicherung gerade heraus. Verwenden
Sie dazu die Sicherungsklammer aus
dem Hauptsicherungskasten im
Motorraum.
4. Prüfen Sie die ausgebaute Sicherung und ersetzen Sie sie, wenn sie
durchgebrannt ist.
5. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und
achten Sie darauf, dass sie stramm in
ihrem Sockel sitzt. Für den Fall, dass sie locker sitzt,
empfehlen wir, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
Wenn keine Ersatzsicherung mit
derselben Amperezahl zur Verfügungsteht, entnehmen Sie ersatzweise eineSicherung aus einem anderen Stromkreis,der momentan nicht benötigt wird (z.B.Zigarettenanzünder).
Wenn keine Sicherungen durchgebrannt
sind, obwohl die Scheinwerfer oder andere
elektrische Bauteile ohne Funktion sind,
prüfen Sie den Sicherungskasten im
Motorraum. Ersetzen Sie eventuell
durchgebrannte Sicherungen.
Sicherungen-Schalter
Lassen Sie den Sicherungen-Schalter
stets in der Stellung ON (EIN).
Wenn Sie den Schalter in die Stellung
OFF (AUS) bringen, müssen einige
Funktionen (Audioanlage, Borduhr etc.)
neu eingerichtet werden. Außerdem
funktioniert möglicherweise die
Fernbedienung (oder der Smartkey)
nicht mehr ordnungsgemäß.
ODM072018
ACHTUNG
Lassen Sie den Sicherungsschalterbeim Fahren stets in der StellungON (EIN).
ODM072019

Wartung
64
7

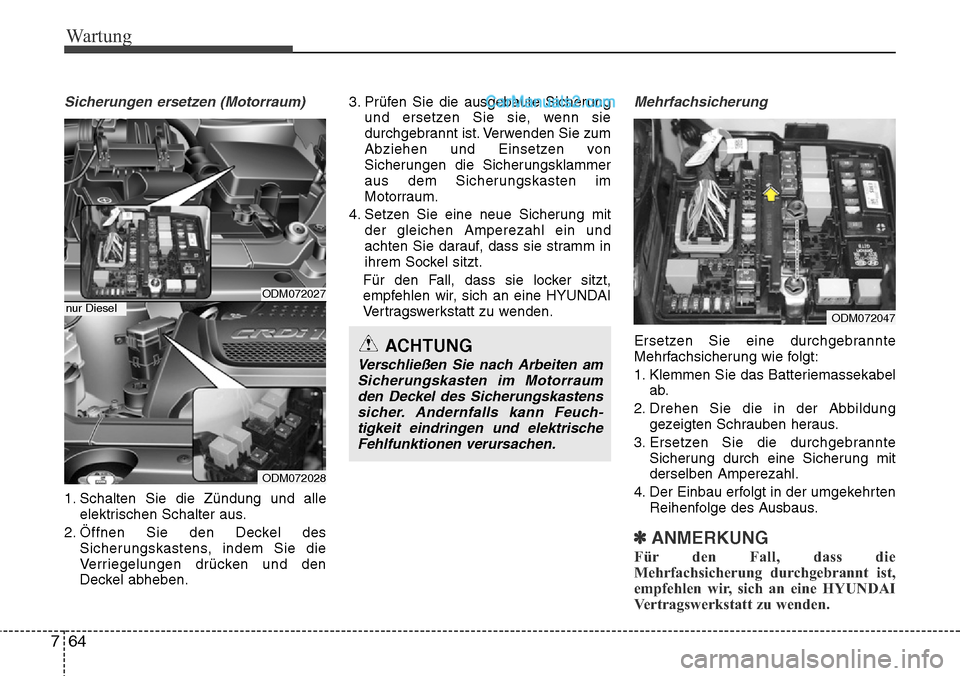

Sicherungen ersetzen (Motorraum)
1. Schalten Sie die Zündung und alle
elektrischen Schalter aus.
2. Öffnen Sie den Deckel des Sicherungskastens, indem Sie die
Verriegelungen drücken und den
Deckel abheben. 3. Prüfen Sie die ausgebaute Sicherung
und ersetzen Sie sie, wenn sie
durchgebrannt ist. Verwenden Sie zum
Abziehen und Einsetzen von
Sicherungen die Sicherungsklammer
aus dem Sicherungskasten im
Motorraum.
4. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und
achten Sie darauf, dass sie stramm in
ihrem Sockel sitzt.
Für den Fall, dass sie locker sitzt,
empfehlen wir, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
Mehrfachsicherung
Ersetzen Sie eine durchgebrannte
Mehrfachsicherung wie folgt:
1. Klemmen Sie das Batteriemassekabel ab.
2. Drehen Sie die in der Abbildung gezeigten Schrauben heraus.
3. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit
derselben Amperezahl.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
✽ANMERKUNG
Für den Fall, dass die
Mehrfachsicherung durchgebrannt ist,
empfehlen wir, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
ODM072027
ODM072028
nur Diesel
ACHTUNG
Verschließen Sie nach Arbeiten amSicherungskasten im Motorraum den Deckel des Sicherungskastenssicher. Andernfalls kann Feuch-tigkeit eindringen und elektrische Fehlfunktionen verur sachen.
ODM072047

765
Wartung
65

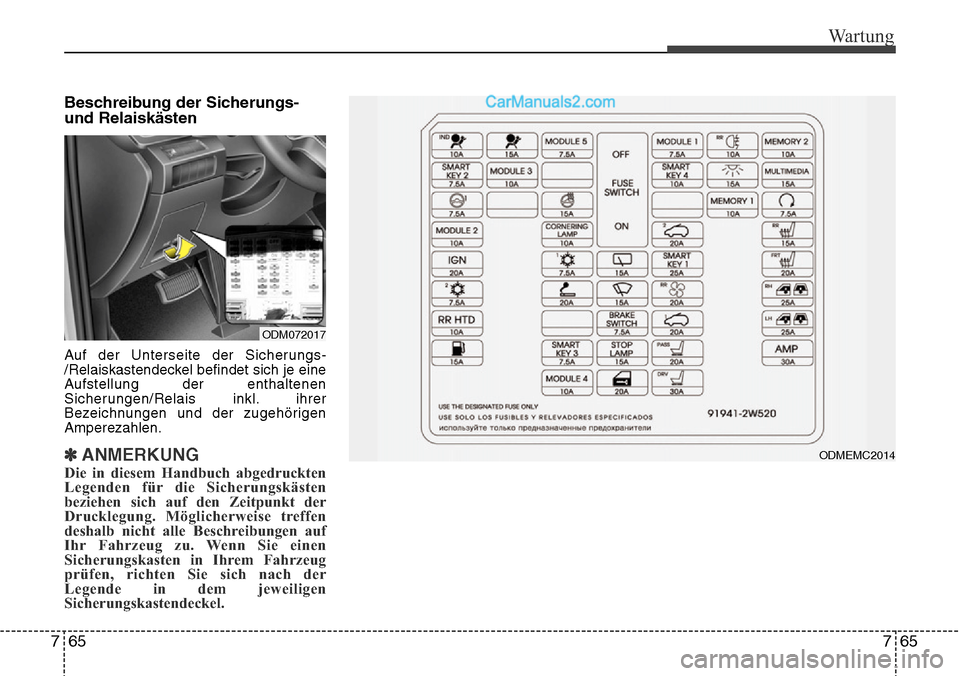

7 Beschreibung der Sicherungs-
und Relaiskästen
Auf der Unterseite der Sicherungs-
/Relaiskastendeckel befindet sich je eine
Aufstellung der enthaltenen
Sicherungen/Relais inkl. ihrer
Bezeichnungen und der zugehörigen
Amperezahlen.
✽ANMERKUNG
Die in diesem Handbuch abgedruckten
Legenden für die Sicherungskästen
beziehen sich auf den Zeitpunkt der
Drucklegung. Möglicherweise treffen
deshalb nicht alle Beschreibungen auf
Ihr Fahrzeug zu. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug
prüfen, richten Sie sich nach der
Legende in dem jeweiligen
Sicherungskastendeckel.
ODM072017
ODMEMC2014

Wartung
66
7

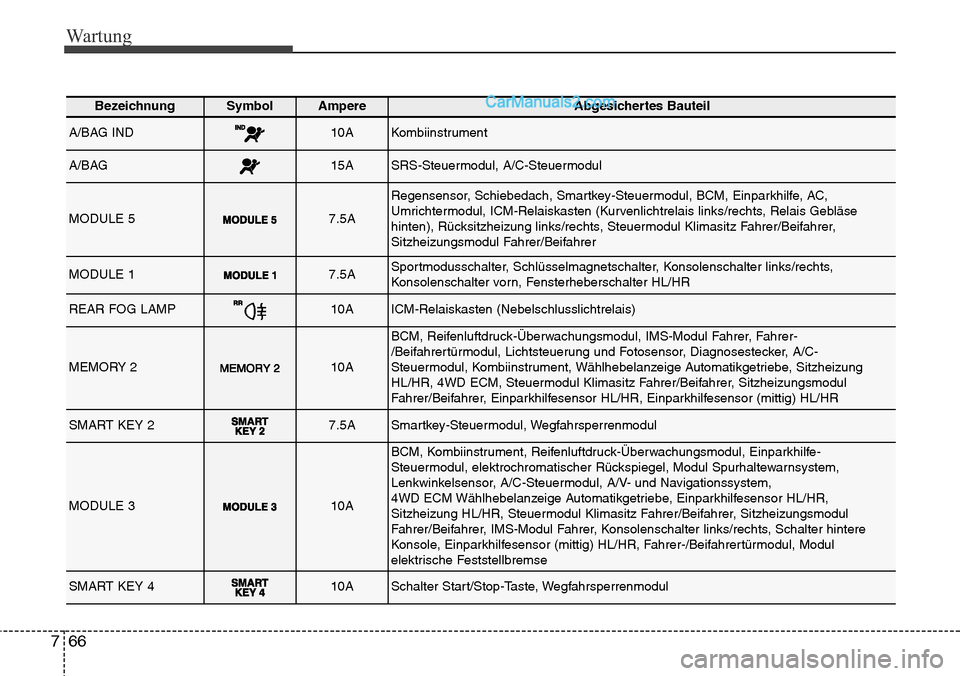

BezeichnungSymbolAmpereAbgesichertes Bauteil
A/BAG IND10AKombiinstrument
A/BAG15ASRS-Steuermodul, A/C-Steuermodul
MODULE 57.5A
Regensensor, Schiebedach, Smartkey-Steuermodul, BCM, Einparkhilfe, AC,
Umrichtermodul, ICM-Relaiskasten (Kurvenlichtrelais links/rechts, Relais Gebläse
hinten), Rücksitzheizung links/rechts, Steuermodul Klimasitz Fahrer/Beifahrer,
Sitzheizungsmodul Fahrer/Beifahrer
MODULE 17.5ASportmodusschalter, Schlüsselmagnetschalter, Konsolenschalter links/rechts,
Konsolenschalter vorn, Fensterheberschalter HL/HR
REAR FOG LAMP10AICM-Relaiskasten (Nebelschlusslichtrelais)
MEMORY 210A
BCM, Reifenluftdruck-Überwachungsmodul, IMS-Modul Fahrer, Fahrer-
/Beifahrertürmodul, Lichtsteuerung und Fotosensor, Diagnosestecker, A/C-
Steuermodul, Kombiinstrument, Wählhebelanzeige Automatikgetriebe, Sitzheizung
HL/HR, 4WD ECM, Steuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul
Fahrer/Beifahrer, Einparkhilfesensor HL/HR, Einparkhilfesensor (mittig) HL/HR
SMART KEY 27.5ASmartkey-Steuermodul, Wegfahrsperrenmodul
MODULE 310A
BCM, Kombiinstrument, Reifenluftdruck-Überwachungsmodul, Einparkhilfe-
Steuermodul, elektrochromatischer Rückspiegel, Modul Spurhaltewarnsystem,
Lenkwinkelsensor, A/C-Steuermodul, A/V- und Navigationssystem,
4WD ECM Wählhebelanzeige Automatikgetriebe, Einparkhilfesensor HL/HR,
Sitzheizung HL/HR, Steuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul
Fahrer/Beifahrer, IMS-Modul Fahrer, Konsolenschalter links/rechts, Schalter hintere
Konsole, Einparkhilfesensor (mittig) HL/HR, Fahrer-/Beifahrertürmodul, Modul
elektrische Feststellbremse
SMART KEY 410ASchalter Start/Stop-Taste, Wegfahrsperrenmodul

767
Wartung

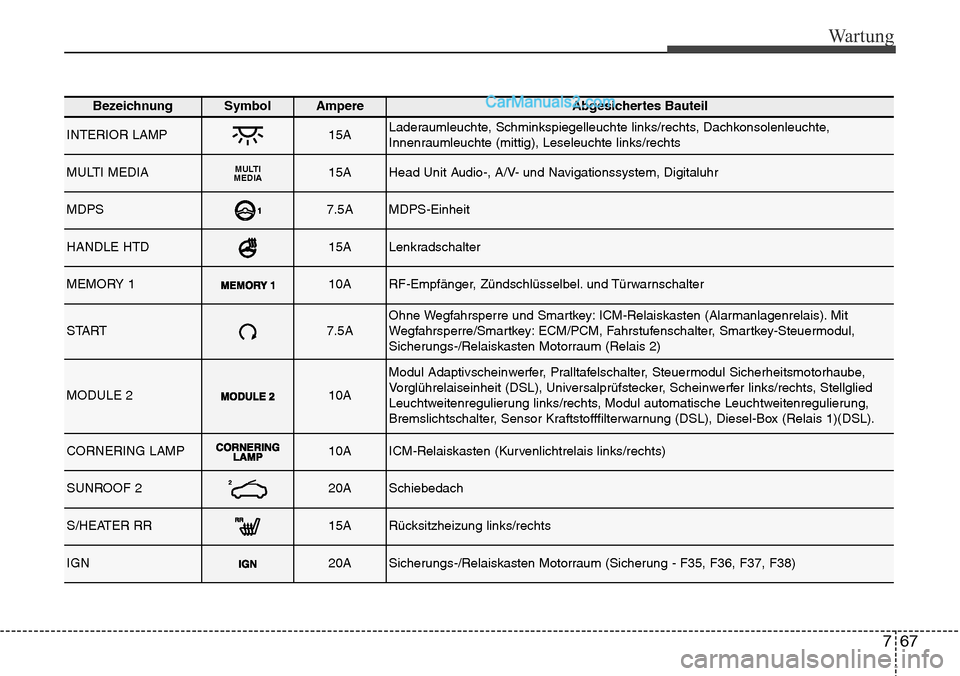

BezeichnungSymbolAmpereAbgesichertes Bauteil
INTERIOR LAMP15ALaderaumleuchte, Schminkspiegelleuchte links/rechts, Dachkonsolenleuchte,
Innenraumleuchte (mittig), Leseleuchte links/rechts
MULTI MEDIAMULTI
MEDIA15AHead Unit Audio-, A/V- und Navigationssystem, Digitaluhr
MDPS7.5AMDPS-Einheit
HANDLE HTD15ALenkradschalter
MEMORY 110ARF-Empfänger, Zündschlüsselbel. und Türwarnschalter
START7.5AOhne Wegfahrsperre und Smartkey: ICM-Relaiskasten (Alarmanlagenrelais). Mit
Wegfahrsperre/Smartkey: ECM/PCM, Fahrstufenschalter, Smartkey-Steuermodul,
Sicherungs-/Relaiskasten Motorraum (Relais 2)
MODULE 210A
Modul Adaptivscheinwerfer, Pralltafelschalter, Steuermodul Sicherheitsmotorhaube,
Vorglührelaiseinheit (DSL), Universalprüfstecker, Scheinwerfer links/rechts, Stellglied
Leuchtweitenregulierung links/rechts, Modul automatische Leuchtweitenregulierung,
Bremslichtschalter, Sensor Kraftstofffilterwarnung (DSL), Diesel-Box (Relais 1)(DSL).
CORNERING LAMP 10AICM-Relaiskasten (Kurvenlichtrelais links/rechts)
SUNROOF 220ASchiebedach
S/HEATER RR15ARücksitzheizung links/rechts
IGN20ASicherungs-/Relaiskasten Motorraum (Sicherung - F35, F36, F37, F38)

Wartung
68
7

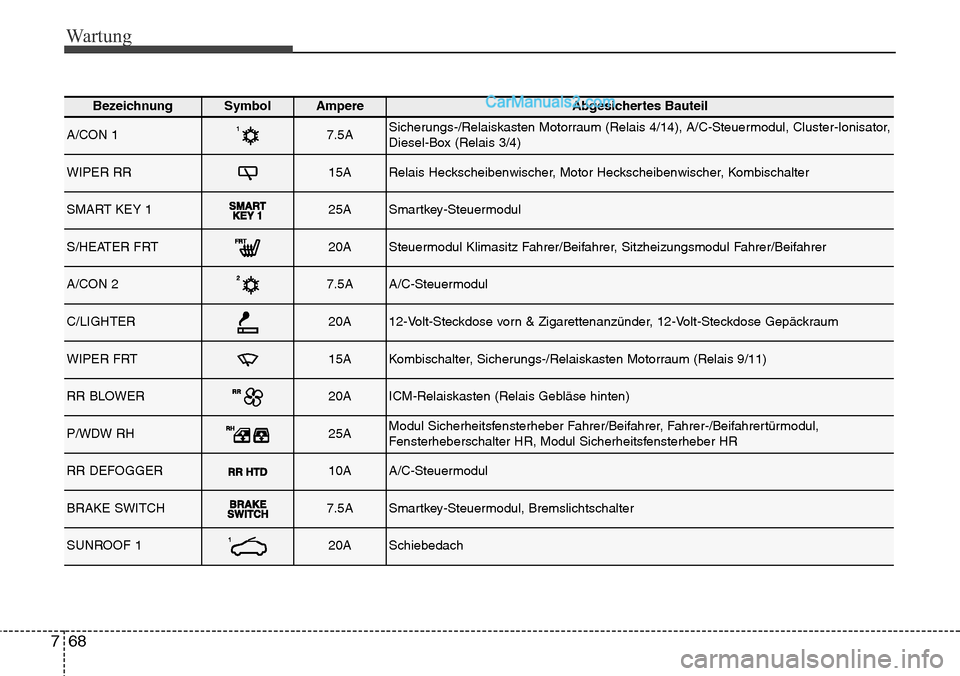

BezeichnungSymbolAmpereAbgesichertes Bauteil
A/CON 17.5ASicherungs-/Relaiskasten Motorraum (Relais 4/14), A/C-Steuermodul, Cluster-Ionisator,
Diesel-Box (Relais 3/4)
WIPER RR15ARelais Heckscheibenwischer, Motor Heckscheibenwischer, Kombischalter
SMART KEY 125ASmartkey-Steuermodul
S/HEATER FRT20ASteuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul Fahrer/Beifahrer
A/CON 27.5AA/C-Steuermodul
C/LIGHTER20A12-Volt-Steckdose vorn & Zigarettenanzünder, 12-Volt-Steckdose Gepäckraum
WIPER FRT15AKombischalter, Sicherungs-/Relaiskasten Motorraum (Relais 9/11)
RR BLOWER20AICM-Relaiskasten (Relais Gebläse hinten)
P/WDW RH25AModul Sicherheitsfensterheber Fahrer/Beifahrer, Fahrer-/Beifahrertürmodul,
Fensterheberschalter HR, Modul Sicherheitsfensterheber HR
RR DEFOGGER10AA/C-Steuermodul
BRAKE SWITCH7.5ASmartkey-Steuermodul, Bremslichtschalter
SUNROOF 120ASchiebedach
