Hyundai Santa Fe 2016 Betriebsanleitung (in German)

769
Wartung

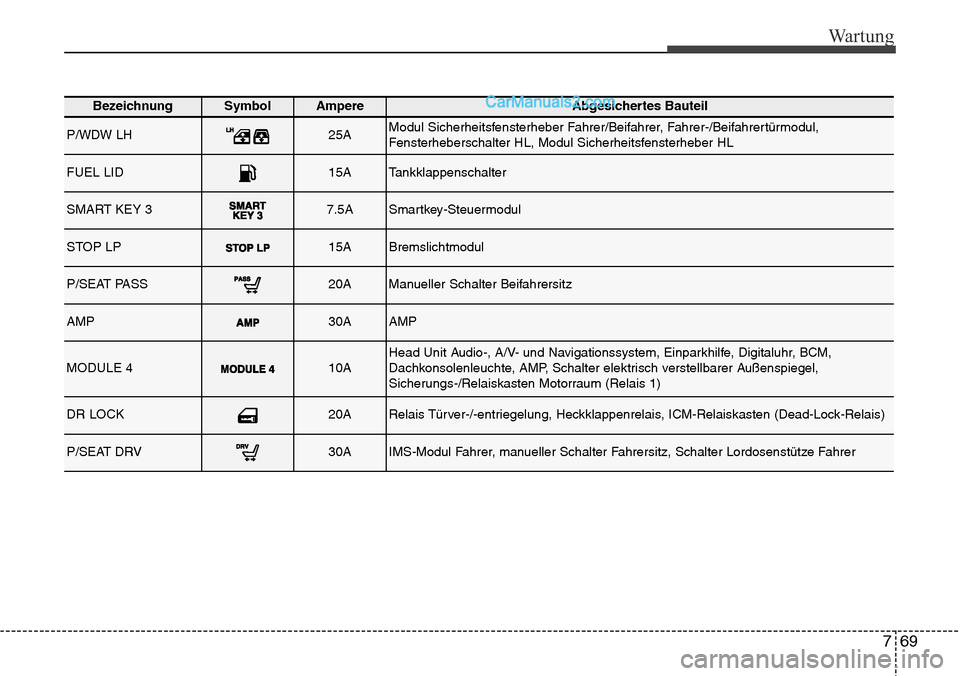

BezeichnungSymbolAmpereAbgesichertes Bauteil
P/WDW LH25AModul Sicherheitsfensterheber Fahrer/Beifahrer, Fahrer-/Beifahrertürmodul,
Fensterheberschalter HL, Modul Sicherheitsfensterheber HL
FUEL LID15ATankklappenschalter
SMART KEY 37.5ASmartkey-Steuermodul
STOP LP15ABremslichtmodul
P/SEAT PASS20AManueller Schalter Beifahrersitz
AMP30AAMP
MODULE 410AHead Unit Audio-, A/V- und Navigationssystem, Einparkhilfe, Digitaluhr, BCM,
Dachkonsolenleuchte, AMP, Schalter elektrisch verstellbarer Außenspiegel,
Sicherungs-/Relaiskasten Motorraum (Relais 1)
DR LOCK20ARelais Türver-/-entriegelung, Heckklappenrelais, ICM-Relaiskasten (Dead-Lock-Relais)
P/SEAT DRV30AIMS-Modul Fahrer, manueller Schalter Fahrersitz, Schalter Lordosenstütze Fahrer

Wartung
70
7

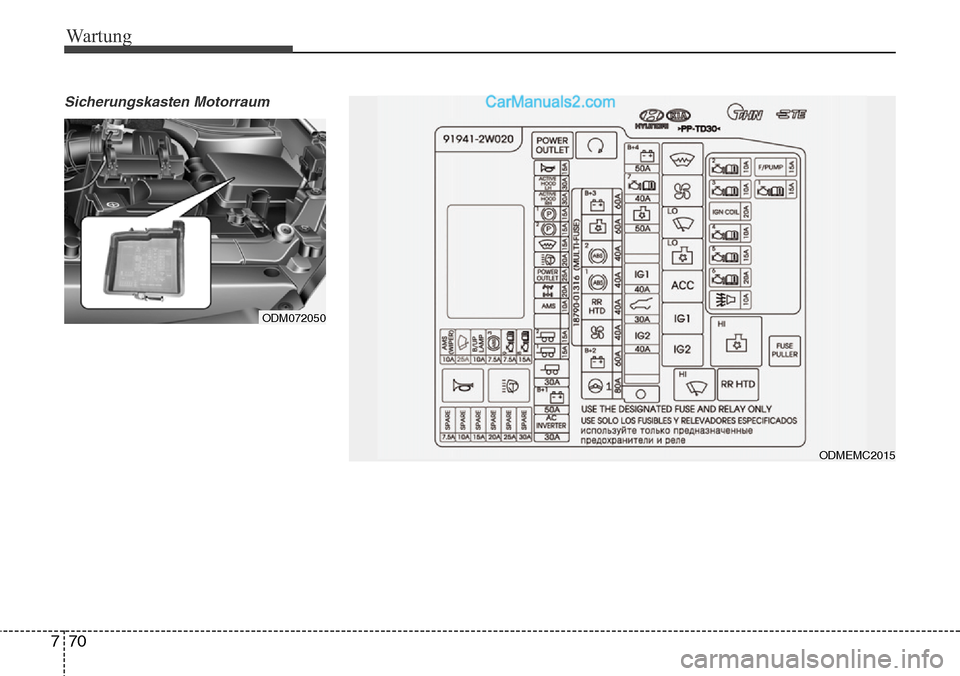

Sicherungskasten Motorraum
ODM072050
ODMEMC2015

771
Wartung

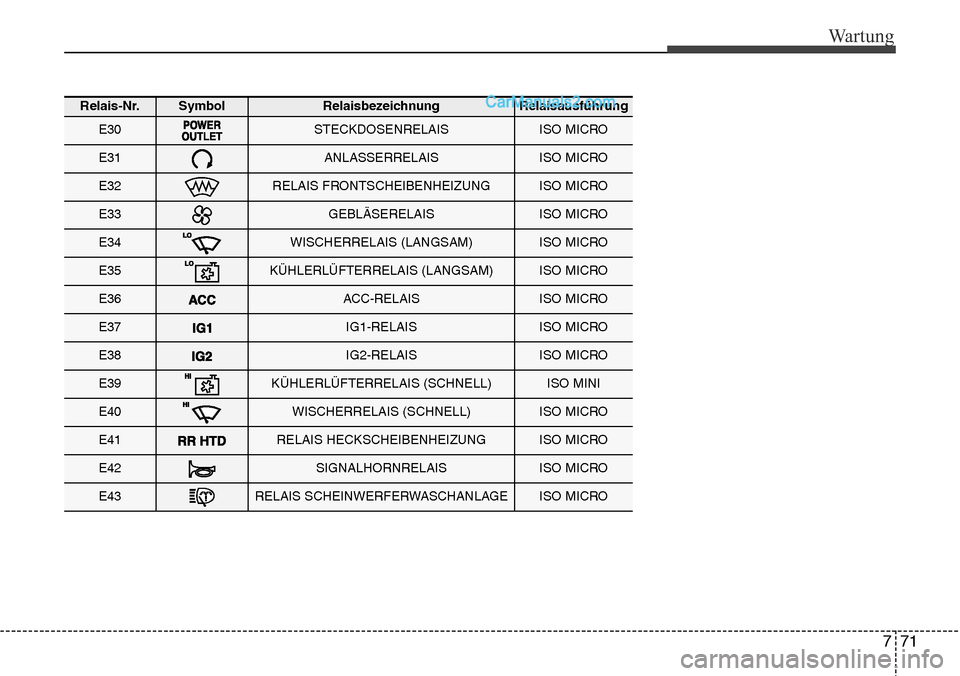

Relais-Nr.SymbolRelaisbezeichnungRelaisausführung
E30STECKDOSENRELAISISO MICRO
E31ANLASSERRELAISISO MICRO
E32RELAIS FRONTSCHEIBENHEIZUNGISO MICRO
E33GEBLÄSERELAISISO MICRO
E34WISCHERRELAIS (LANGSAM)ISO MICRO
E35KÜHLERLÜFTERRELAIS (LANGSAM)ISO MICRO
E36ACC-RELAISISO MICRO
E37IG1-RELAISISO MICRO
E38IG2-RELAISISO MICRO
E39KÜHLERLÜFTERRELAIS (SCHNELL)ISO MINI
E40WISCHERRELAIS (SCHNELL)ISO MICRO
E41RELAIS HECKSCHEIBENHEIZUNGISO MICRO
E42SIGNALHORNRELAISISO MICRO
E43RELAIS SCHEINWERFERWASCHANLAGEISO MICRO

Wartung
72
7

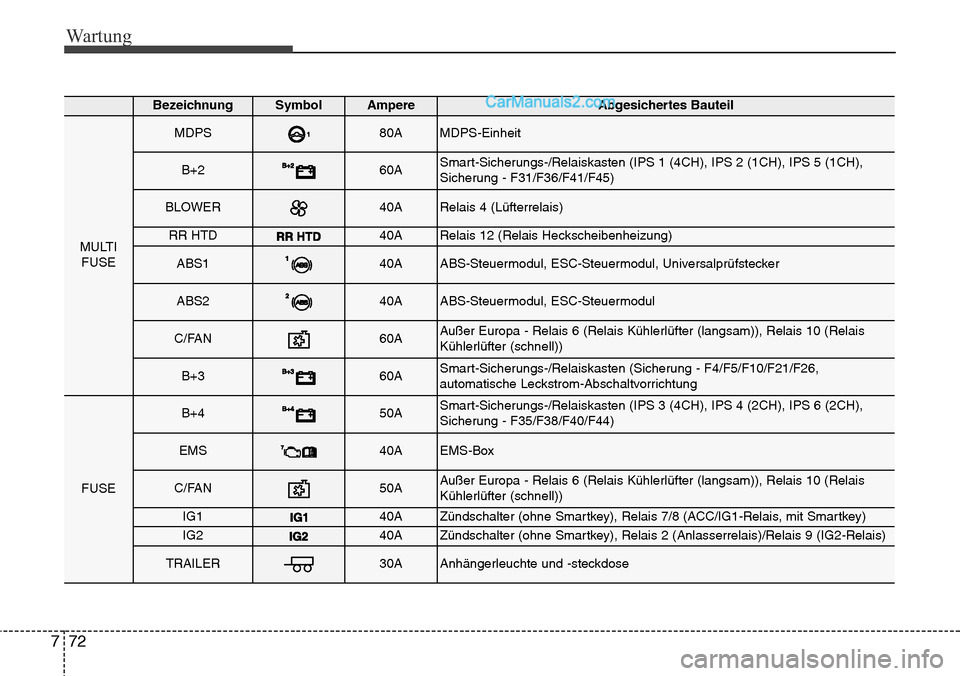

BezeichnungSymbol AmpereAbgesichertes Bauteil
MULTI
FUSE
MDPS80AMDPS-Einheit
B+260ASmart-Sicherungs-/Relaiskasten (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
Sicherung - F31/F36/F41/F45)
BLOWER40ARelais 4 (Lüfterrelais)
RR HTD40ARelais 12 (Relais Heckscheibenheizung)
ABS140AABS-Steuermodul, ESC-Steuermodul, Universalprüfstecker
ABS240AABS-Steuermodul, ESC-Steuermodul
C/FAN60AAußer Europa - Relais 6 (Relais Kühlerlüfter (langsam)), Relais 10 (Relais
Kühlerlüfter (schnell))
B+360ASmart-Sicherungs-/Relaiskasten (Sicherung - F4/F5/F10/F21/F26,
automatische Leckstrom-Abschaltvorrichtung
FUSE
B+450ASmart-Sicherungs-/Relaiskasten (IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH),
Sicherung - F35/F38/F40/F44)
EMS40AEMS-Box
C/FAN50AAußer Europa - Relais 6 (Relais Kühlerlüfter (langsam)), Relais 10 (Relais
Kühlerlüfter (schnell))
IG140AZündschalter (ohne Smartkey), Relais 7/8 (ACC/IG1-Relais, mit Smartkey)
IG240AZündschalter (ohne Smartkey), Relais 2 (Anlasserrelais)/Relais 9 (IG2-Relais)
TRAILER30AAnhängerleuchte und -steckdose

773
Wartung

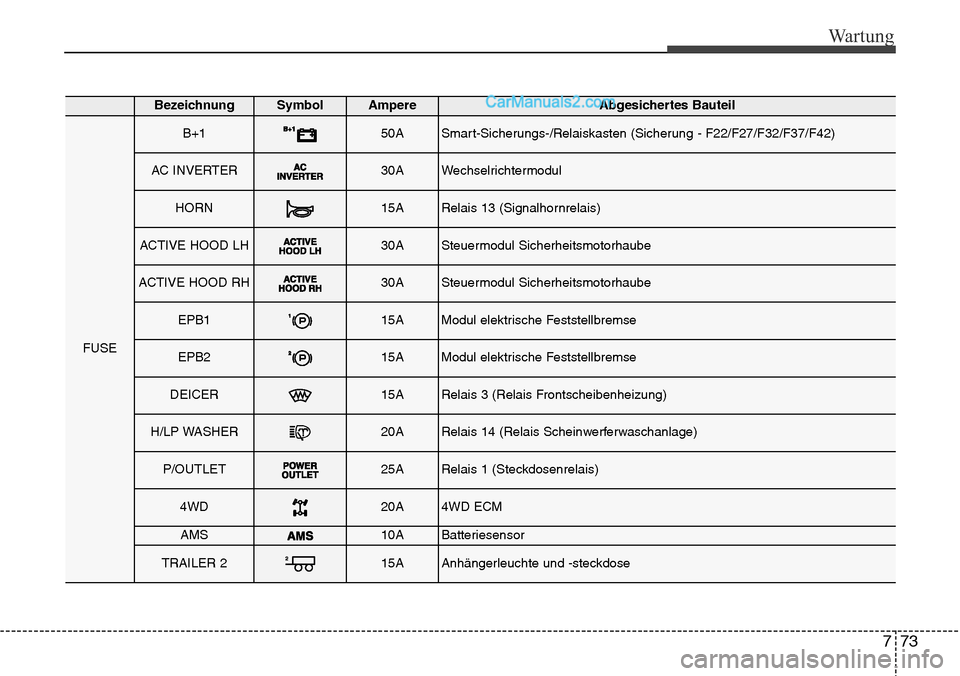

BezeichnungSymbol AmpereAbgesichertes Bauteil
FUSE
B+150ASmart-Sicherungs-/Relaiskasten (Sicherung - F22/F27/F32/F37/F42)
AC INVERTER30AWechselrichtermodul
HORN15ARelais 13 (Signalhornrelais)
ACTIVE HOOD LH30ASteuermodul Sicherheitsmotorhaube
ACTIVE HOOD RH30ASteuermodul Sicherheitsmotorhaube
EPB115AModul elektrische Feststellbremse
EPB215AModul elektrische Feststellbremse
DEICER15ARelais 3 (Relais Frontscheibenheizung)
H/LP WASHER20ARelais 14 (Relais Scheinwerferwaschanlage)
P/OUTLET25ARelais 1 (Steckdosenrelais)
4WD20A4WD ECM
AMS10ABatteriesensor
TRAILER 215AAnhängerleuchte und -steckdose

Wartung
74
7

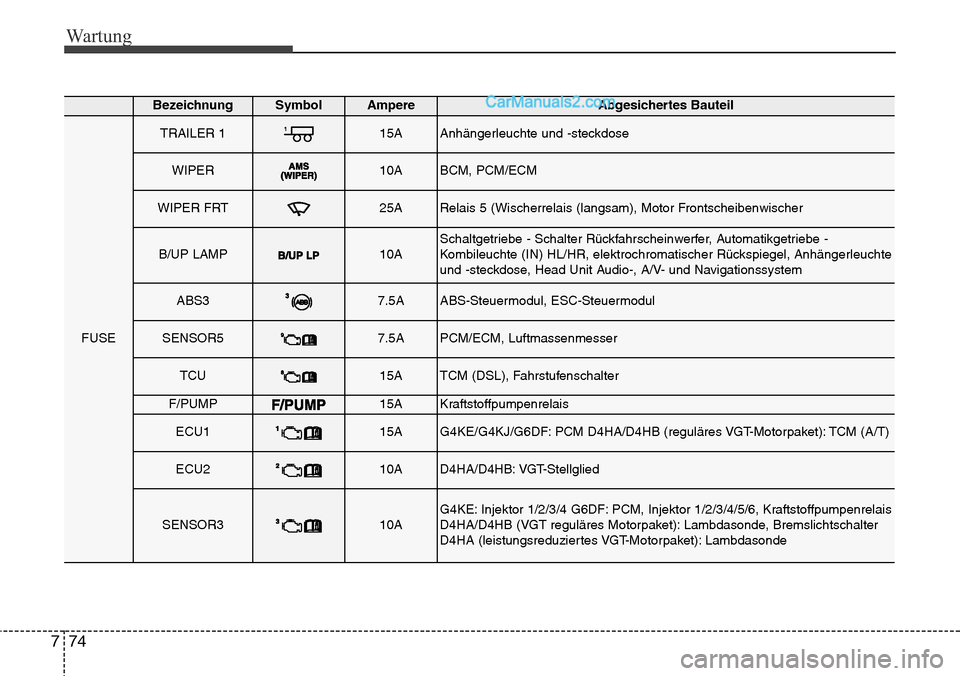

BezeichnungSymbol AmpereAbgesichertes Bauteil
FUSE
TRAILER 115AAnhängerleuchte und -steckdose
WIPER10ABCM, PCM/ECM
WIPER FRT25ARelais 5 (Wischerrelais (langsam), Motor Frontscheibenwischer
B/UP LAMP10ASchaltgetriebe - Schalter Rückfahrscheinwerfer, Automatikgetriebe -
Kombileuchte (IN) HL/HR, elektrochromatischer Rückspiegel, Anhängerleuchte
und -steckdose, Head Unit Audio-, A/V- und Navigationssystem
ABS37.5AABS-Steuermodul, ESC-Steuermodul
SENSOR57.5APCM/ECM, Luftmassenmesser
TCU15ATCM (DSL), Fahrstufenschalter
F/PUMP15AKraftstoffpumpenrelais
ECU115AG4KE/G4KJ/G6DF: PCM D4HA/D4HB (reguläres VGT-Motorpaket): TCM (A/T)
ECU210AD4HA/D4HB: VGT-Stellglied
SENSOR310AG4KE: Injektor 1/2/3/4 G6DF: PCM, Injektor 1/2/3/4/5/6, Kraftstoffpumpenrelais
D4HA/D4HB (VGT reguläres Motorpaket): Lambdasonde, Bremslichtschalter
D4HA (leistungsreduziertes VGT-Motorpaket): Lambdasonde

775
Wartung

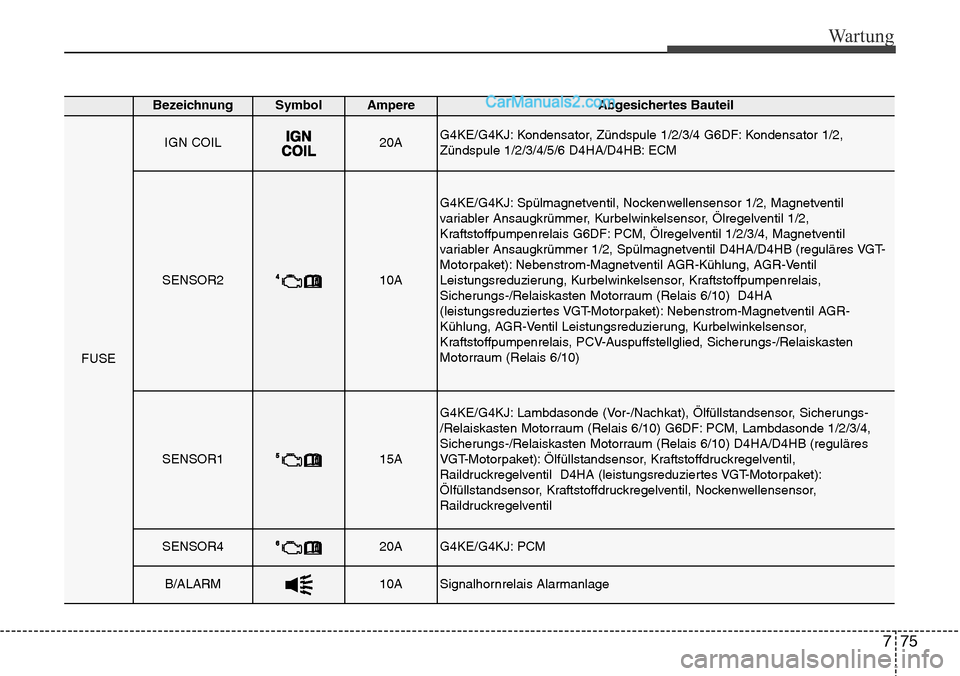

BezeichnungSymbol AmpereAbgesichertes Bauteil
FUSE
IGN COIL20AG4KE/G4KJ: Kondensator, Zündspule 1/2/3/4 G6DF: Kondensator 1/2,
Zündspule 1/2/3/4/5/6 D4HA/D4HB: ECM
SENSOR210A
G4KE/G4KJ: Spülmagnetventil, Nockenwellensensor 1/2, Magnetventil
variabler Ansaugkrümmer, Kurbelwinkelsensor, Ölregelventil 1/2,
Kraftstoffpumpenrelais G6DF: PCM, Ölregelventil 1/2/3/4, Magnetventil
variabler Ansaugkrümmer 1/2, Spülmagnetventil D4HA/D4HB (reguläres VGT-
Motorpaket): Nebenstrom-Magnetventil AGR-Kühlung, AGR-Ventil
Leistungsreduzierung, Kurbelwinkelsensor, Kraftstoffpumpenrelais,
Sicherungs-/Relaiskasten Motorraum (Relais 6/10) D4HA
(leistungsreduziertes VGT-Motorpaket): Nebenstrom-Magnetventil AGR-
Kühlung, AGR-Ventil Leistungsreduzierung, Kurbelwinkelsensor,
Kraftstoffpumpenrelais, PCV-Auspuffstellglied, Sicherungs-/Relaiskasten
Motorraum (Relais 6/10)
SENSOR115A
G4KE/G4KJ: Lambdasonde (Vor-/Nachkat), Ölfüllstandsensor, Sicherungs-
/Relaiskasten Motorraum (Relais 6/10) G6DF: PCM, Lambdasonde 1/2/3/4,
Sicherungs-/Relaiskasten Motorraum (Relais 6/10) D4HA/D4HB (reguläres
VGT-Motorpaket): Ölfüllstandsensor, Kraftstoffdruckregelventil,
Raildruckregelventil D4HA (leistungsreduziertes VGT-Motorpaket):
Ölfüllstandsensor, Kraftstoffdruckregelventil, Nockenwellensensor,
Raildruckregelventil
SENSOR420AG4KE/G4KJ: PCM
B/ALARM10ASignalhornrelais Alarmanlage

Wartung
76
7

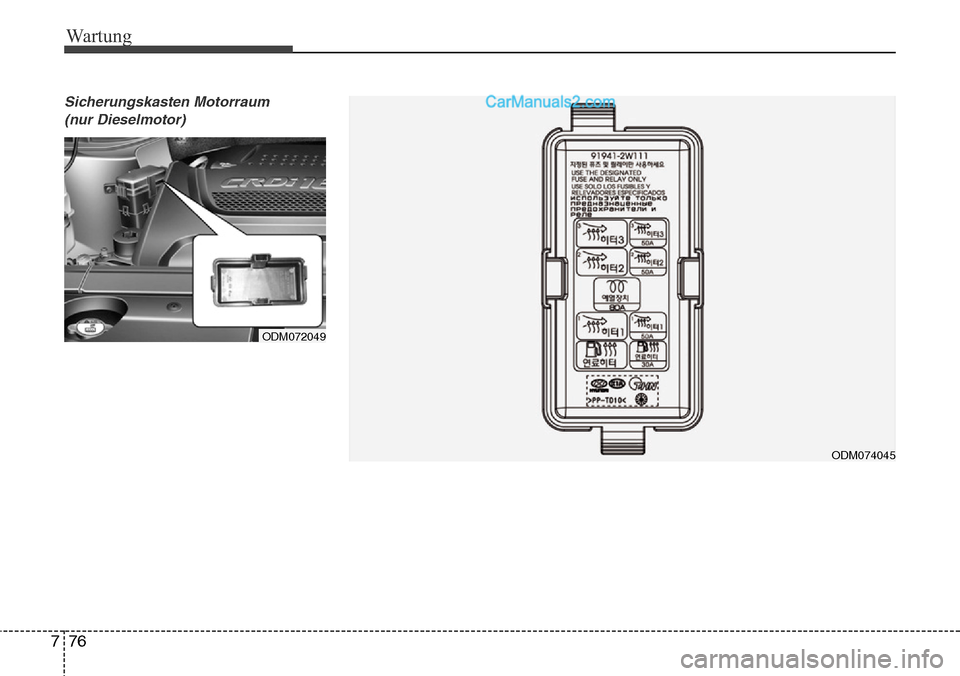

Sicherungskasten Motorraum
(nur Dieselmotor)
ODM072049
ODM074045

777
Wartung
Symbol AmpereAbgesichertes Bauteil
30ARLY. 1 (Fuel Filter Heater Relay)
150ARLY. 2 (PTC Heater Relay #1)
250ARLY. 3 (PTC Heater Relay #2)
350ARLY. 4 (PTC Heater Relay #3)
80AGlow Relay Unit
Stromkreis
Relaisausführung
Relais-Nr.SymbolRelaisbezeichnungRelaisausführung
E44Relais 1
(Relais Kraftstofffilterheizung)MIKROSTECKER
E451Relais 2 (Zuheizerrelais 1)MIKROSTECKER
E462Relais 3 (Zuheizerrelais 2)MIKROSTECKER
E473Relais 4 (Zuheizerrelais 3)MIKROSTECKER

Wartung
78
7

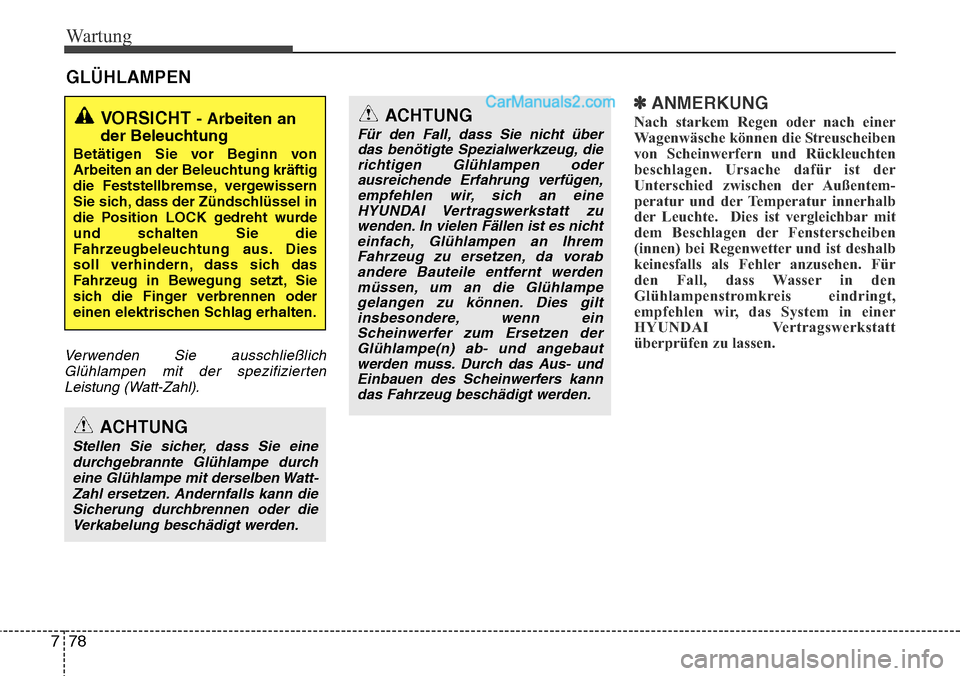

GLÜHLAMPEN
Verwenden Sie ausschließlich
Glühlampen mit der spezifiziertenLeistung (Watt-Zahl).
✽ANMERKUNG
Nach starkem Regen oder nach einer
Wagenwäsche können die Streuscheiben
von Scheinwerfern und Rückleuchten
beschlagen. Ursache dafür ist der
Unterschied zwischen der Außentem-
peratur und der Temperatur innerhalb
der Leuchte. Dies ist vergleichbar mit
dem Beschlagen der Fensterscheiben
(innen) bei Regenwetter und ist deshalb
keinesfalls als Fehler anzusehen. Für
den Fall, dass Wasser in den
Glühlampenstromkreis eindringt,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.VORSICHT - Arbeiten an
der Beleuchtung
Betätigen Sie vor Beginn von
Arbeiten an der Beleuchtung kräftig
die Feststellbremse, vergewissern
Sie sich, dass der Zündschlüssel in
die Position LOCK gedreht wurde
und schalten Sie die
Fahrzeugbeleuchtung aus. Dies
soll verhindern, dass sich das
Fahrzeug in Bewegung setzt, Sie
sich die Finger verbrennen oder
einen elektrischen Schlag erhalten.
ACHTUNG
Stellen Sie sicher, dass Sie eine
durchgebrannte Glühlampe durcheine Glühlampe mit derselben Watt-Zahl ersetzen. Andernfalls kann dieSicherung durchbrennen oder dieVerkabelung beschädigt werden.
ACHTUNG
Für den Fall, dass Sie nicht überdas benötigte Spezialwerkzeug, dierichtigen Glühlampen oderausreichende Erfahrung verfügen,empfehlen wir, sich an eineHYUNDAI Vertragswerkstatt zuwenden. In vielen Fällen ist es nichteinfach, Glühlampen an IhremFahrzeug zu ersetzen, da vorabandere Bauteile entfernt werdenmüssen, um an die Glühlampegelangen zu können. Dies giltinsbesondere, wenn einScheinwerfer zum Ersetzen derGlühlampe(n) ab- und angebautwerden muss. Durch das Aus- undEinbauen des Scheinwerfers kanndas Fahrzeug beschädigt werden.
