Hyundai Santa Fe 2016 Betriebsanleitung (in German)

749
Wartung

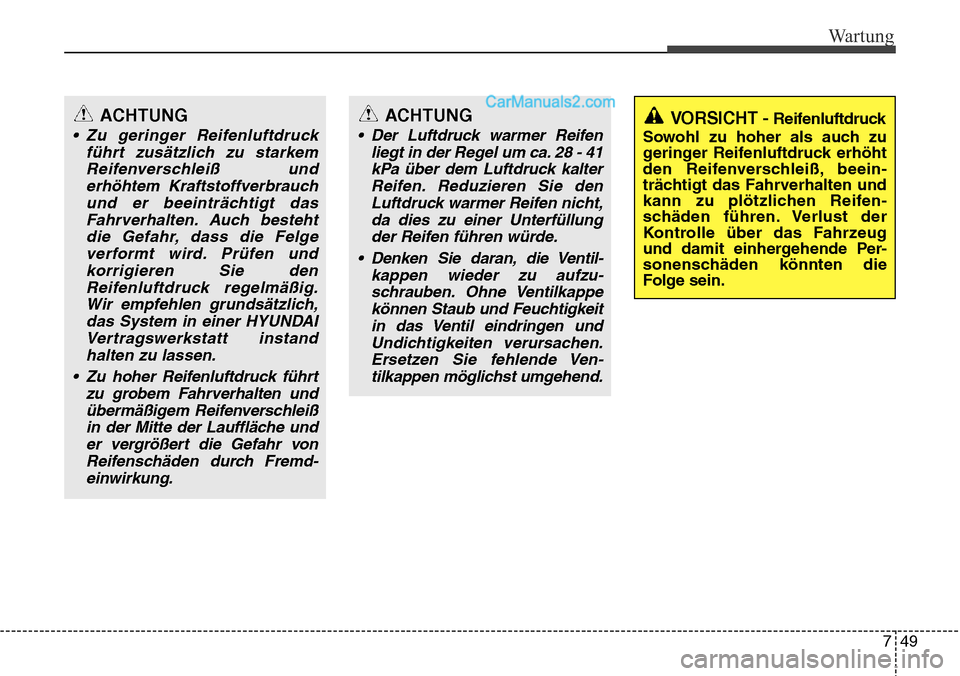

ACHTUNG
• Zu geringer Reifenluftdruckführt zusätzlich zu starkemReifenverschleiß underhöhtem Kraftstoffverbrauchund er beeinträchtigt dasFahrverhalten. Auch bestehtdie Gefahr, dass die Felgeverformt wird. Prüfen undkorrigieren Sie denReifenluftdruck regelmäßig.Wir empfehlen grundsätzlich,das System in einer HYUNDAIVertragswerkstatt instandhalten zu lassen.
• Zu hoher Reifenluftdruck führt zu grobem Fahrverhalten undübermäßigem Reifenverschleißin der Mitte der Lauffläche under vergrößert die Gefahr vonReifenschäden durch Fremd-einwirkung.
ACHTUNG
• Der Luftdruck warmer Reifen liegt in der Regel um ca. 28 - 41kPa über dem Luftdruck kalterReifen. Reduzieren Sie denLuftdruck warmer Reifen nicht,da dies zu einer Unterfüllungder Reifen führen würde.
• Denken Sie daran, die Ventil- kappen wieder zu aufzu-schrauben. Ohne Ventilkappekönnen Staub und Feuc htigkeit
in das Ventil eindring

en und
Undichtigkeiten verursachen. Ersetzen Sie fehlende Ven -
tilkappen möglichst umgehend.
VORSICHT - Reifenluftdruck
Sowohl zu hoher als auch zu
geringer Reifenluftdruck erhöht
den Reifenverschleiß, beein -
trächtigt das Fahrverhalten und
kann zu plötzlichen Reifen- sc

häden führen. Verlust der
Kontr olle über das F

ahrzeug
und damit einhergehende Per -
sonenschäden könnten die
Folge sein.

Wartung
50
7

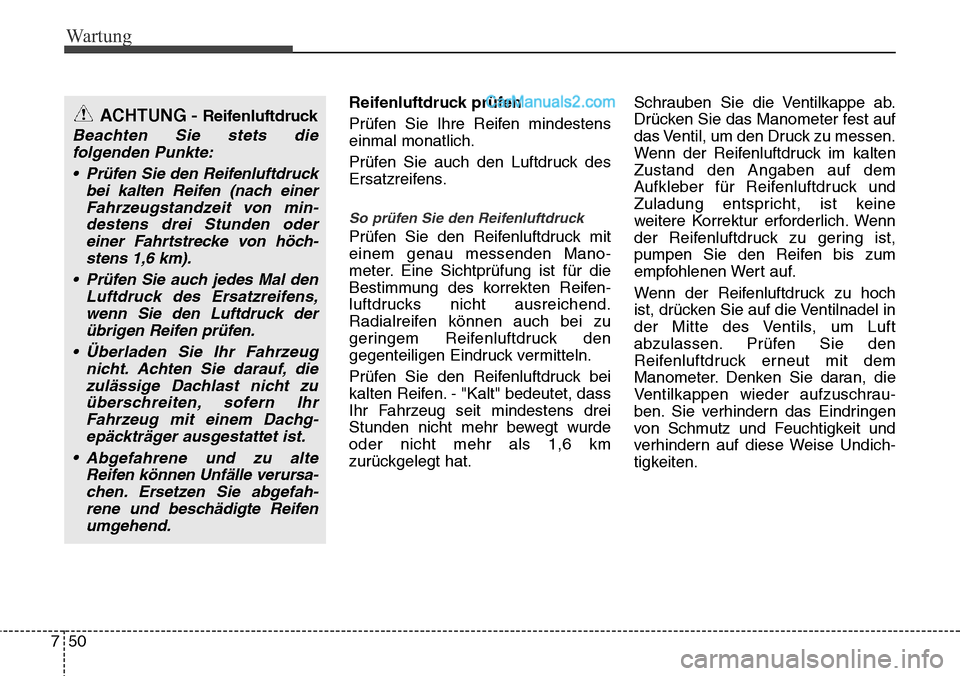

Reifenluftdruck prüfen
Prüfen Sie Ihre Reifen mindestens
einmal monatlich.
Prüfen Sie auch den Luftdruck des
Ersatzreifens.
So prüfen Sie den Reifenluftdruck
Prüfen Sie den Reifenluftdruck mit
einem genau messenden Mano-
meter. Eine Sichtprüfung ist für die
Bestimmung des korrekten Reifen-
luftdrucks nicht ausreichend.
Radialreifen können auch bei zu
geringem Reifenluftdruck den
gegenteiligen Eindruck vermitteln.
Prüfen Sie den Reifenluftdruck bei
kalten Reifen. - "Kalt" bedeutet, dass
Ihr Fahrzeug seit mindestens drei
Stunden nicht mehr bewegt wurde
oder nicht mehr als 1,6 km
zurückgelegt hat. Schrauben Sie die Ventilkappe ab.
Drücken Sie das Manometer fest auf
das Ventil, um den Druck zu messen.
Wenn der Reifenluftdruck im kalten
Zustand den Angaben auf dem
Aufkleber für Reifenluftdruck und
Zuladung entspricht, ist keine
weitere Korrektur erforderlich. Wenn
der Reifenluftdruck zu gering ist,
pumpen Sie den Reifen bis zum
empfohlenen Wert auf.
Wenn der Reifenluftdruck zu hoch
ist, drücken Sie auf die Ventilnadel in
der Mitte des Ventils, um Luft
abzulassen. Prüfen Sie den
Reifenluftdruck erneut mit dem
Manometer. Denken Sie daran, die
Ventilkappen wieder aufzuschrau-
ben. Sie verhindern das Eindringen
von Schmutz und Feuchtigkeit und
verhindern auf diese Weise Undich-
tigkeiten.
ACHTUNG - Reifenluftdruck
Beachten Sie stets die
folgenden Punkte:
• Prüfen Sie den Reifenluftdruck bei kalten Reifen (nach einerFahrzeugstandzeit von min -
destens drei Stunden oder einer F ahrtstrecke v

on höch-
stens 1,6 km).
• Prüf en Sie auc

h jedes Mal den
Luftdruck des Ersatzreifens, wenn Sie den Luftdruck derübrigen Reifen prüfen.
• Überladen Sie Ihr Fahrzeug nicht. Achten Sie darauf, diezulässige Dachlast nicht zuüberschreiten, sofern IhrFahrzeug mit einem Dachg -
epäckträger ausgestattet ist.
• Abgefahrene und zu alte
Reifen können Unfälle verur

sa-
chen. Ersetzen Sie abgefah- rene und beschädigte Reifenumg ehend.

751
Wartung

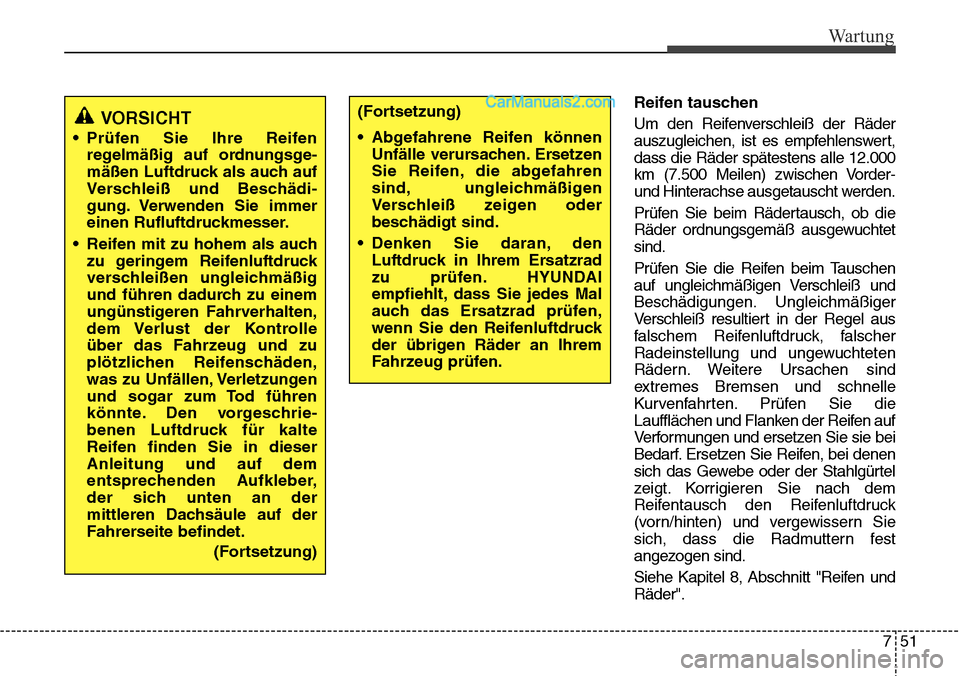

Reifen tauschen
Um den Reifenverschleiß der Räder
auszugleichen, ist es empfehlenswert,
dass die Räder spätestens alle 12.000
km (7.500 Meilen) zwischen Vorder-
und Hinterachse ausgetauscht werden.
Prüfen Sie beim Rädertausch, ob die
Räder ordnungsgemäß ausgewuchtet
sind.
Prüfen Sie die Reifen beim Tauschen
auf ungleichmäßigen Verschleiß und
Beschädigungen. Ungleichmäßiger
Verschleiß resultiert in der Regel aus
falschem Reifenluftdruck, falscher
Radeinstellung und ungewuchteten
Rädern. Weitere Ursachen sind
extremes Bremsen und schnelle
Kurvenfahrten. Prüfen Sie die
Laufflächen und Flanken der Reifen auf
Verformungen und ersetzen Sie sie bei
Bedarf. Ersetzen Sie Reifen, bei denen
sich das Gewebe oder der Stahlgürtel
zeigt. Korrigieren Sie nach dem
Reifentausch den Reifenluftdruck
(vorn/hinten) und vergewissern Sie
sich, dass die Radmuttern fest
angezogen sind.
Siehe Kapitel 8, Abschnitt "Reifen und
Räder".
VORSICHT
• Prüfen Sie Ihre Reifenregelmäßig auf ordnungsge-
mäßen Luftdruck als auch auf
Versc
hleiß und Beschädi-
gung. Verwenden Sie immer
einen Rufluftdruckmesser.
•

Reifen mit zu hohem als auch
zu geringem Reifenluftdruck
verschleißen ungleichmäßig
und führen dadurch zu einem
ungünstigeren Fahrverhalten,
dem Verlust der Kontrolle
über das Fahrzeug und zu
plötzlichen Reifenschäden,
was zu Unfällen, Verletzungen
und sogar zum Tod führen
könnte. Den vorgeschrie-
benen Luftdruck für kalte
Reif en finden Sie in dieser
Anleitung und auf dem
entsprechenden Aufkleber

,
der sich unten an der
mittleren Dachsäule auf der
Fahrerseite befindet.
(Fortsetzung)
(Fortsetzung)
• Abgefahrene Reifen könnenUnfälle verursachen. Ersetzen
Sie Reifen, die abgefahren
sind, ungleichmäßigen
Verschleiß zeigen oder
beschädigt sind.
• Denken Sie daran, den Luftdruck in Ihrem Ersatzrad
zu prüfen. HYUNDAI
empfiehlt, dass Sie jedes Mal
auch das Ersatzrad prüfen,
wenn Sie den Reifenluftdruck
der übrigen Räder an Ihrem
Fahrzeug prüfen.

Wartung
52
7

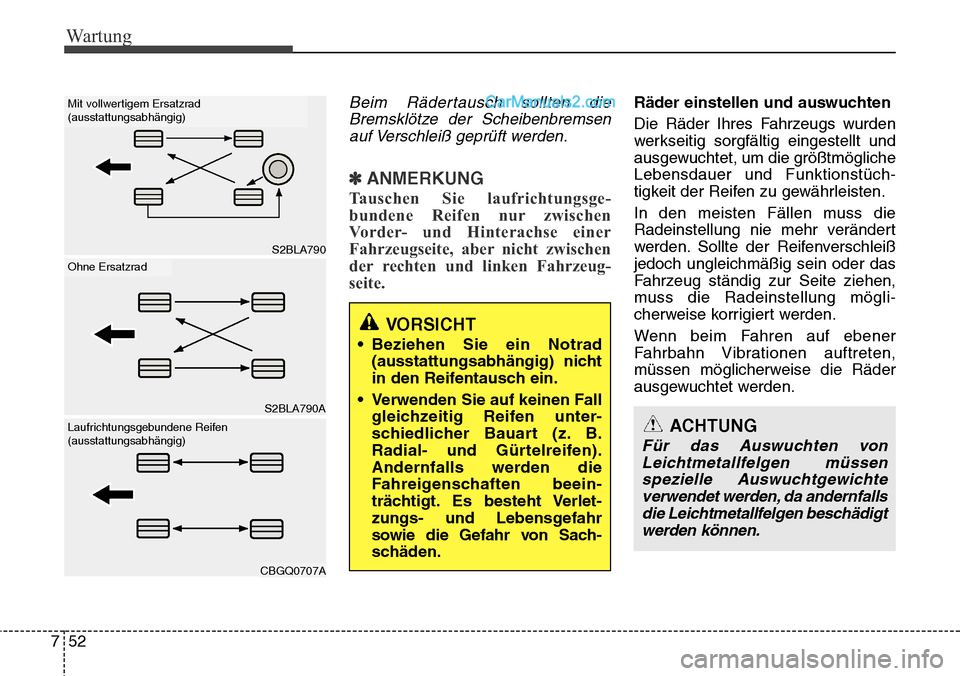

Beim Rädertausch sollten die
Bremsklötze der Scheibenbremsenauf Verschleiß geprüft werden.
✽ANMERKUNG
Tauschen Sie laufrichtungsge-
bundene Reifen nur zwischen
Vorder- und Hinterachse einer
Fahrzeugseite, aber nicht zwischen
der rechten und linken Fahrzeug-
seite.
Räder einstellen und auswuchten
Die Räder Ihres Fahrzeugs wurden
werkseitig sorgfältig eingestellt und
ausgewuchtet, um die größtmögliche
Lebensdauer und Funktionstüch-
tigkeit der Reifen zu gewährleisten.
In den meisten Fällen muss die
Radeinstellung nie mehr verändert
werden. Sollte der Reifenverschleiß
jedoch ungleichmäßig sein oder das
Fahrzeug ständig zur Seite ziehen,
muss die Radeinstellung mögli-
cherweise korrigiert werden.
Wenn beim Fahren auf ebener
Fahrbahn Vibrationen auftreten,
müssen möglicherweise die Räder
ausgewuchtet werden.
VORSICHT
• Beziehen Sie ein Notrad (ausstattungsabhängig) nicht
in den Reifentausch ein.
• Verwenden Sie auf keinen Fall gleichzeitig Reifen unter -
schiedlicher Bauart (z. B.
Radial- und Gür telreifen).
Andernfalls werden die
F

ahreigenschaften beein-
trächtigt. Es besteht Verlet -
zungs- und Lebensgefahr
so wie die Gefahr v on Sac

h-
schäden.
S2BLA790A
S2BLA790
Mit vollwertigem Ersatzrad
(ausstattungsabhängig)
Laufrichtungsgebundene Reifen
(ausstattungsabhängig)
Ohne Ersatzrad
CBGQ0707A
ACHTUNG
Für das Auswuchten von Leichtmetallfelgen müssenspezielle Auswuchtgewichteverwendet werden, da andernfallsdie Leichtmetallfelgen beschädigtwerden können.

753
Wartung

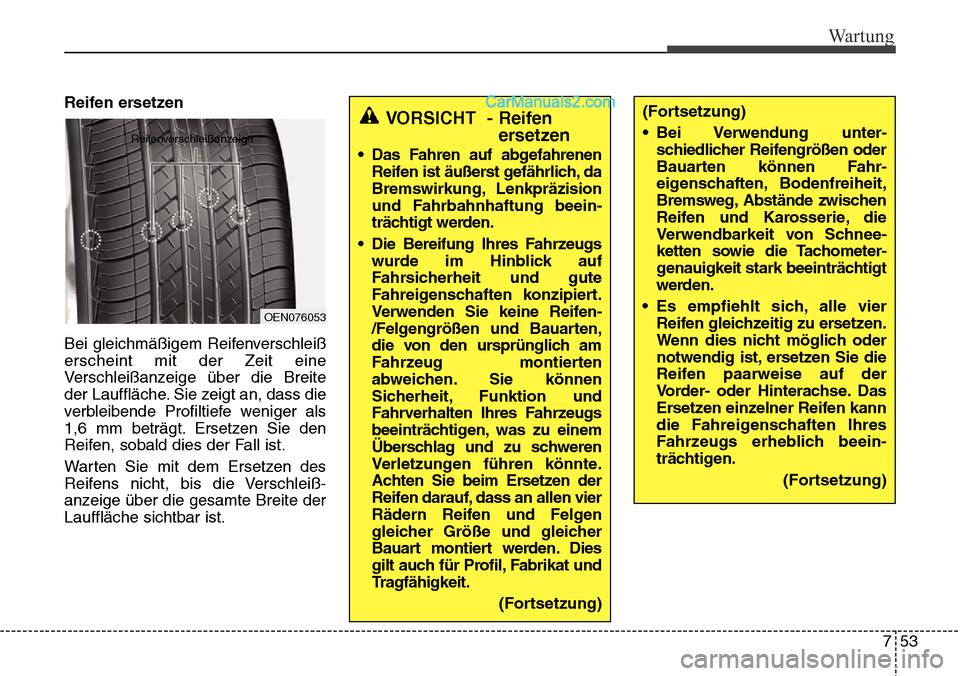

Reifen ersetzen
Bei gleichmäßigem Reifenverschleiß
erscheint mit der Zeit eine
Verschleißanzeige über die Breite
der Lauffläche. Sie zeigt an, dass die
verbleibende Profiltiefe weniger als
1,6 mm beträgt. Ersetzen Sie den
Reifen, sobald dies der Fall ist.
Warten Sie mit dem Ersetzen des
Reifens nicht, bis die Verschleiß-
anzeige über die gesamte Breite der
Lauffläche sichtbar ist.
OEN076053
Reifenverschleißanzeige
VORSICHT - Reifenersetzen
• Das Fahren auf abgefahrenen
Reifen ist äußerst gefährlich, da
Bremswirkung, Lenkpräzision
und Fahrbahnhaftung beein-
trächtigt werden.
• Die Bereifung Ihres Fahrz
eugs
wurde im Hinblick auf
Fahrsicherheit und gute
Fahreigenschaften konzipiert.
Verwenden Sie keine Reifen-
/Felgengrößen und Bauarten,
die von den ursprünglich am
Fahrzeug montierten
abweichen. Sie können
Sicherheit, Funktion und
Fahrverhalten Ihres Fahrzeugs
beeinträchtigen, was zu einem
Überschlag und zu schweren
Verletzungen führen könnte.
Achten Sie beim Ersetzen der
Reifen darauf, dass an allen vier
Rädern Reifen und Felgen
gleicher Größe und gleicher
Bauart montiert werden. Dies
gilt auch für Profil, Fabrikat und
Tragfähigkeit.
(Fortsetzung)
(Fortsetzung)
• Bei Verwendung unter -
schiedlicher Reifengrößen oder
Bauar ten können F ahr
-
eigensc

haften, Bodenfreiheit,
Bremsweg, Abstände zwisc

hen
Reifen und Karosserie, die
Verwendbarkeit von Schnee-
ketten sowie die Tachometer -
genauigkeit stark beeinträchtigt
werden.
• Es empfiehlt sic

h, alle vier
Reifen gleichzeitig zu ersetzen.
Wenn dies nicht möglich oder
notwendig ist, ersetzen Sie die
Reifen paarweise auf der
Vorder- oder Hinterachse. Das
Ersetzen einzelner Reifen kann
die Fahreigenschaften Ihres
Fahrzeugs erheblich beein-
trächtigen.
(Fortsetzung)

Wartung
54
7

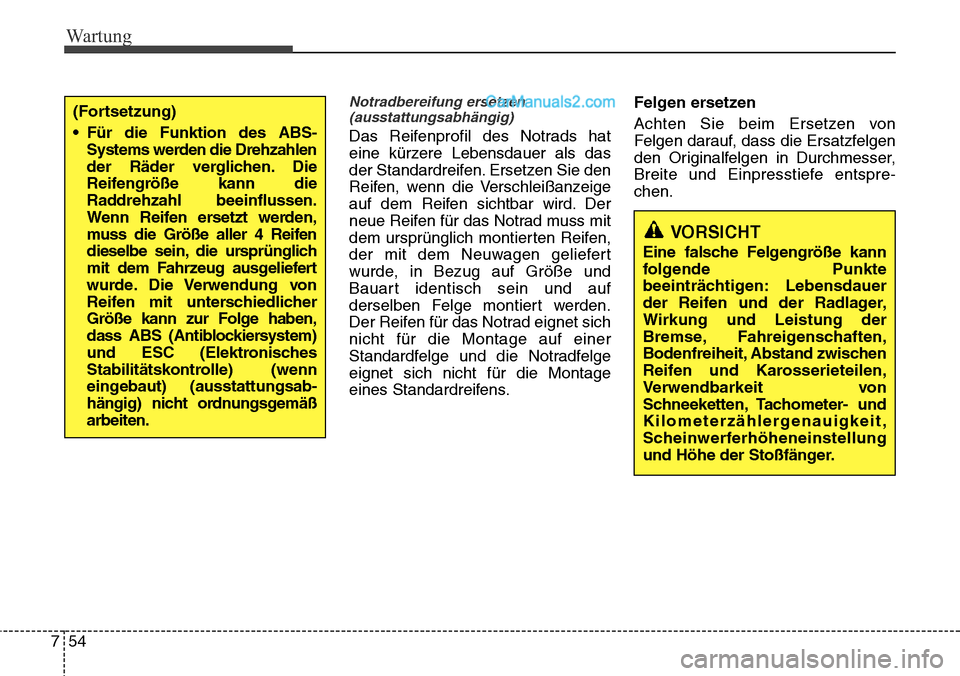

Notradbereifung ersetzen
(ausstattungsabhängig)
Das Reifenprofil des Notrads hat
eine kürzere Lebensdauer als das
der Standardreifen. Ersetzen Sie den
Reifen, wenn die Verschleißanzeige
auf dem Reifen sichtbar wird. Der
neue Reifen für das Notrad muss mit
dem ursprünglich montierten Reifen,
der mit dem Neuwagen geliefert
wurde, in Bezug auf Größe und
Bauart identisch sein und auf
derselben Felge montiert werden.
Der Reifen für das Notrad eignet sich
nicht für die Montage auf einer
Standardfelge und die Notradfelge
eignet sich nicht für die Montage
eines Standardreifens. Felgen ersetzen
Achten Sie beim Ersetzen von
Felgen darauf, dass die Ersatzfelgen
den Originalfelgen in Durchmesser,
Breite und Einpresstiefe entspre-
chen.
(Fortsetzung)
• Für die Funktion des ABS-
Systems werden die Drehzahlen
der Räder verglichen. Die
Reifengröße kann die
Raddrehzahl beeinflussen.
Wenn Reifen ersetzt werden,
muss die Größe aller 4 Reifen
dieselbe sein, die ursprünglich
mit dem Fahrzeug ausgeliefert
wurde. Die Verwendung von
Reifen mit unterschiedlicher
Größe kann zur Folge haben,
dass ABS (Antiblockiersystem)
und ESC (Elektronisches
Stabilitätskontrolle) (wenn
eingebaut) (ausstattungsab-
hängig) nicht ordnungsgemäß
arbeiten.
VORSICHT
Eine falsche Felgengröße kann
folgende Punkte
beeinträchtigen: Lebensdauer
der Reifen und der Radlager,
Wirkung und Leistung der
Bremse, Fahreigenschaften,
Bodenfreiheit, Abstand zwischen
Reifen und Karosserieteilen,
Verwendbarkeit von
Schneeketten, Tachometer- und
Kilometerzählergenauigkeit,
Scheinwerferhöheneinstellung
und Höhe der Stoßfänger.

755
Wartung

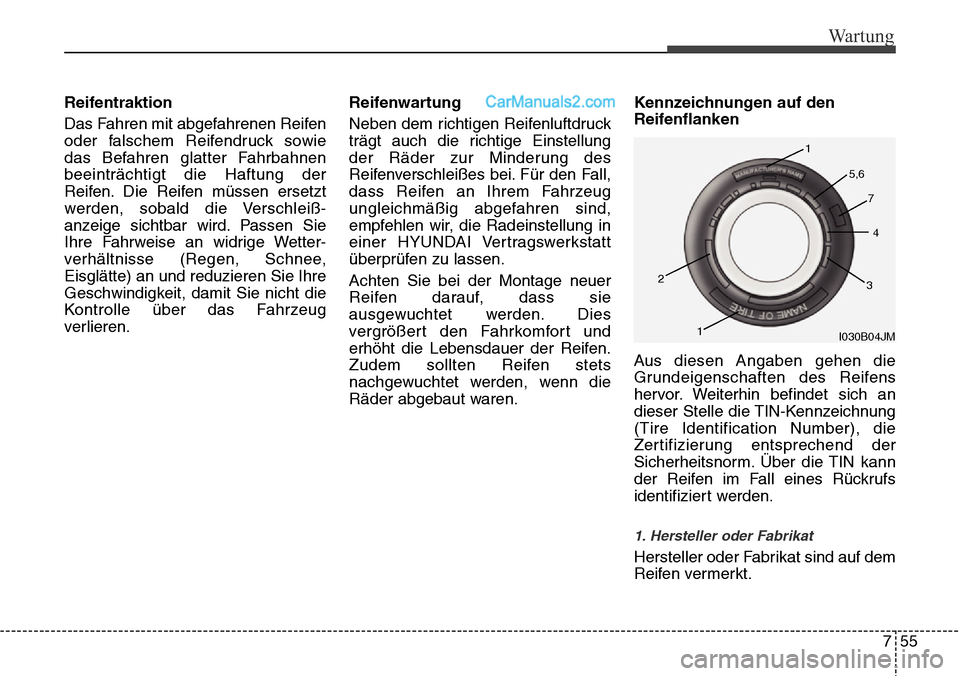

Reifentraktion
Das Fahren mit abgefahrenen Reifen
oder falschem Reifendruck sowie
das Befahren glatter Fahrbahnen
beeinträchtigt die Haftung der
Reifen. Die Reifen müssen ersetzt
werden, sobald die Verschleiß-
anzeige sichtbar wird. Passen Sie
Ihre Fahrweise an widrige Wetter-
verhältnisse (Regen, Schnee,
Eisglätte) an und reduzieren Sie Ihre
Geschwindigkeit, damit Sie nicht die
Kontrolle über das Fahrzeug
verlieren.Reifenwartung
Neben dem richtigen Reifenluftdruck
trägt auch die richtige Einstellung
der Räder zur Minderung des
Reifenverschleißes bei. Für den Fall,
dass Reifen an Ihrem Fahrzeug
ungleichmäßig abgefahren sind,
empfehlen wir, die Radeinstellung in
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Achten Sie bei der Montage neuer
Reifen darauf, dass sie
ausgewuchtet werden. Dies
vergrößert den Fahrkomfort und
erhöht die Lebensdauer der Reifen.
Zudem sollten Reifen stets
nachgewuchtet werden, wenn die
Räder abgebaut waren.Kennzeichnungen auf den
Reifenflanken
Aus diesen Angaben gehen die
Grundeigenschaften des Reifens
hervor. Weiterhin befindet sich an
dieser Stelle die TIN-Kennzeichnung
(Tire Identification Number), die
Zertifizierung entsprechend der
Sicherheitsnorm. Über die TIN kann
der Reifen im Fall eines Rückrufs
identifiziert werden.
1. Hersteller oder Fabrikat
Hersteller oder Fabrikat sind auf dem
Reifen vermerkt.
I030B04JM
1
1
2
34
5,6
7

Wartung
56
7

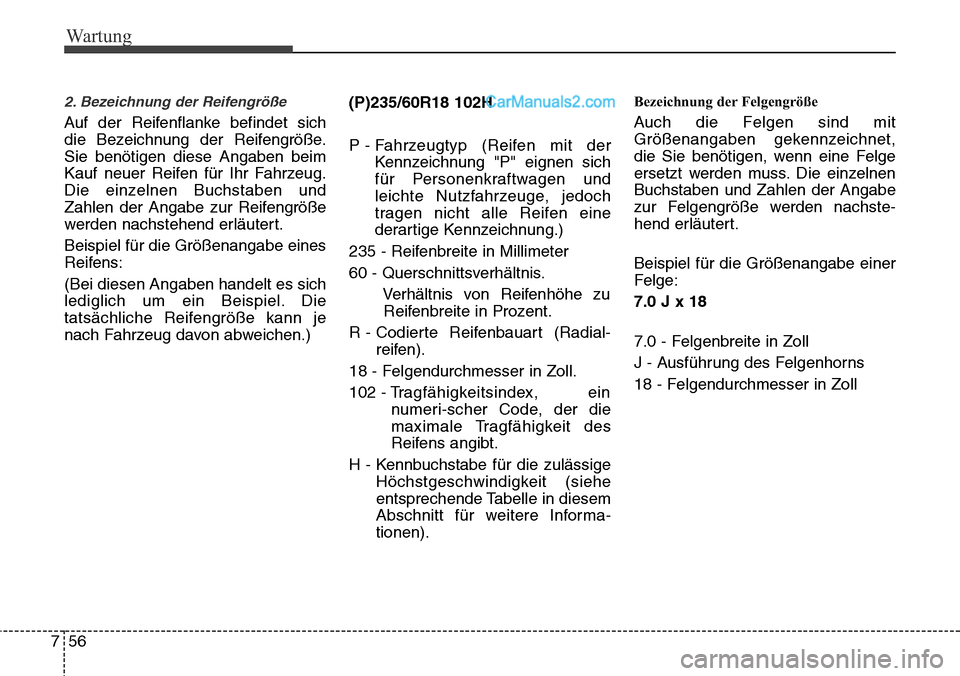

2. Bezeichnung der Reifengröße
Auf der Reifenflanke befindet sich
die Bezeichnung der Reifengröße.
Sie benötigen diese Angaben beim
Kauf neuer Reifen für Ihr Fahrzeug.
Die einzelnen Buchstaben und
Zahlen der Angabe zur Reifengröße
werden nachstehend erläutert.
Beispiel für die Größenangabe eines
Reifens:
(Bei diesen Angaben handelt es sich
lediglich um ein Beispiel. Die
tatsächliche Reifengröße kann je
nach Fahrzeug davon abweichen.) (P)235/60R18 102H
P - Fahrzeugtyp (Reifen mit der
Kennzeichnung "P" eignen sich
für Personenkraftwagen und
leichte Nutzfahrzeuge, jedoch
tragen nicht alle Reifen eine
derartige Kennzeichnung.)
235 - Reifenbreite in Millimeter
60 - Querschnittsverhältnis. Verhältnis von Reifenhöhe zuReifenbreite in Prozent.
R - Codierte Reifenbauart (Radial- reifen).
18 - Felgendurchmesser in Zoll.
102 - Tr agfähigkeitsindex, ein
numeri-scher Code, der die
maximale Tragfähigkeit des
Reifens angibt.
H - Kennbuchstabe für die zulässige Höchstgeschwindigkeit (siehe
entsprechende Tabelle in diesem
Abschnitt für weitere Informa-
tionen).
Bezeichnung der Felgengröße
Auch die Felgen sind mit
Größenangaben gekennzeichnet,
die Sie benötigen, wenn eine Felge
ersetzt werden muss. Die einzelnen
Buchstaben und Zahlen der Angabe
zur Felgengröße werden nachste-
hend erläutert.
Beispiel für die Größenangabe einer
Felge:
7.0 J x 18
7.0 - Felgenbreite in Zoll
J - Ausführung des Felgenhorns
18 - Felgendurchmesser in Zoll

757
Wartung

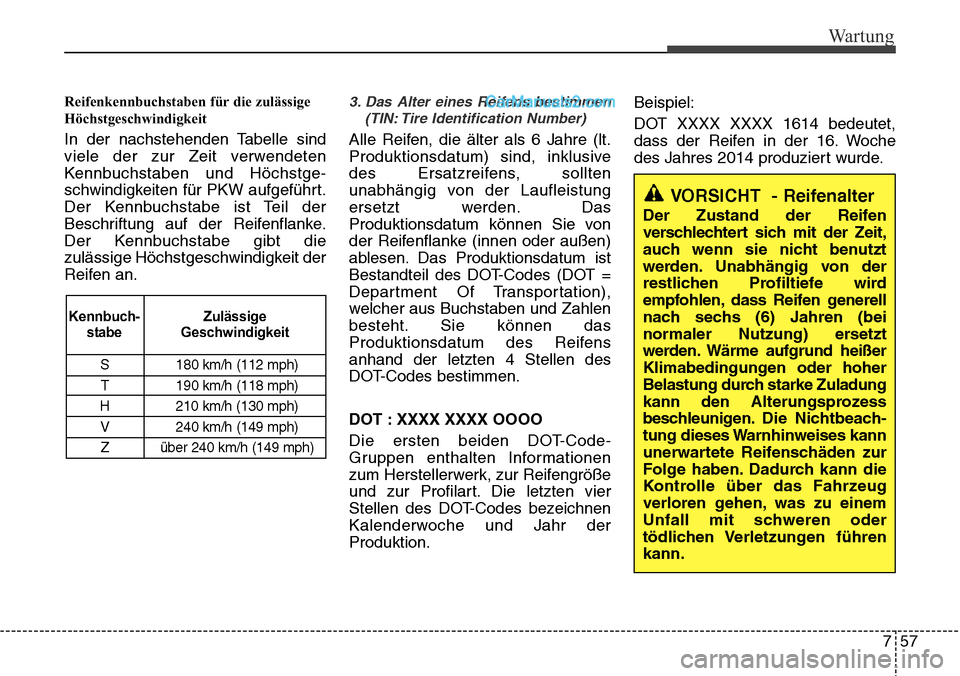

Reifenkennbuchstaben für die zulässige
Höchstgeschwindigkeit
In der nachstehenden Tabelle sind
viele der zur Zeit verwendeten
Kennbuchstaben und Höchstge-
schwindigkeiten für PKW aufgeführt.
Der Kennbuchstabe ist Teil der
Beschriftung auf der Reifenflanke.
Der Kennbuchstabe gibt die
zulässige Höchstgeschwindigkeit der
Reifen an.
3. Das Alter eines Reifens bestimmen(TIN: Tire Identification Number)
Alle Reifen, die älter als 6 Jahre (lt.
Produktionsdatum) sind, inklusive
des Ersatzreifens, sollten
unabhängig von der Laufleistung
ersetzt werden. Das
Produktionsdatum können Sie von
der Reifenflanke (innen oder außen)
ablesen. Das Produktionsdatum ist
Bestandteil des DOT-Codes (DOT =
Department Of Transportation),
welcher aus Buchstaben und Zahlen
besteht. Sie können das
Produktionsdatum des Reifens
anhand der letzten 4 Stellen des
DOT-Codes bestimmen.
DOT : XXXX XXXX OOOO
Die ersten beiden DOT-Code-
Gruppen enthalten Informationen
zum Herstellerwerk, zur Reifengröße
und zur Profilart. Die letzten vier
Stellen des DOT-Codes bezeichnen
Kalenderwoche und Jahr der
Produktion. Beispiel:
DOT XXXX XXXX 1614 bedeutet,
dass der Reifen in der 16. Woche
des Jahres 2014 produziert wurde.
S 180 km/h (112 mph)
T 190 km/h (118 mph)
H 210 km/h (130 mph) V 240 km/h (149 mph)Z über 240 km/h (149 mph)
Zulässige
Geschwindigkeit
Kennbuch-
stabe
VORSICHT - Reifenalter
Der Zustand der Reifen
verschlechtert sich mit der Zeit,
auch wenn sie nicht benutzt
werden. Unabhängig von der
restlichen Profiltiefe wird
empfohlen, dass Reifen generell
nach sechs (6) Jahren (bei
normaler Nutzung) ersetzt
werden. Wärme aufgrund heißer
Klimabedingungen oder hoher
Belastung durch starke Zuladung
kann den Alterungsprozess
beschleunigen. Die Nichtbeach-
tung dieses Warnhinweises kann
unerwartete Reifensc
häden zur
Folge haben. Dadurch kann die
Kontrolle über das Fahrzeug
verloren gehen, was zu einem
Unfall mit schweren oder
tödlichen Verletzungen führen
kann.

Wartung
58
7

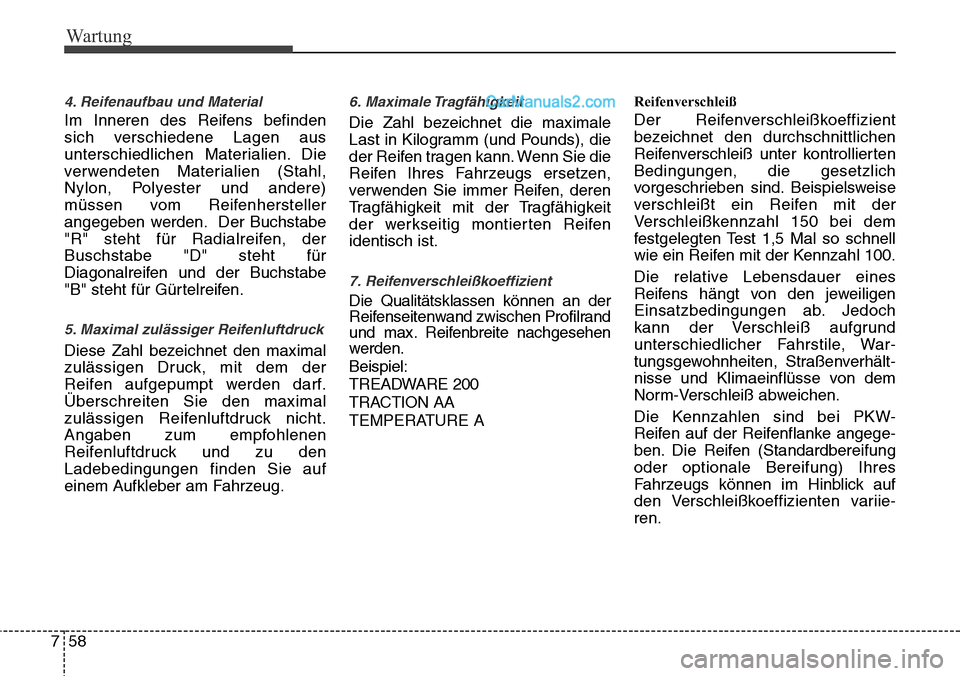

4. Reifenaufbau und Material
Im Inneren des Reifens befinden
sich verschiedene Lagen aus
unterschiedlichen Materialien. Die
verwendeten Materialien (Stahl,
Nylon, Polyester und andere)
müssen vom Reifenhersteller
angegeben werden. Der Buchstabe
"R" steht für Radialreifen, der
Buschstabe "D" steht für
Diagonalreifen und der Buchstabe
"B" steht für Gürtelreifen.
5. Maximal zulässiger Reifenluftdruck
Diese Zahl bezeichnet den maximal
zulässigen Druck, mit dem der
Reifen aufgepumpt werden darf.
Überschreiten Sie den maximal
zulässigen Reifenluftdruck nicht.
Angaben zum empfohlenen
Reifenluftdruck und zu den
Ladebedingungen finden Sie auf
einem Aufkleber am Fahrzeug.
6. Maximale Tragfähigkeit
Die Zahl bezeichnet die maximale
Last in Kilogramm (und Pounds), die
der Reifen tragen kann. Wenn Sie die
Reifen Ihres Fahrzeugs ersetzen,
verwenden Sie immer Reifen, deren
Tragfähigkeit mit der Tragfähigkeit
der werkseitig montierten Reifen
identisch ist.
7. Reifenverschleißkoeffizient
Die Qualitätsklassen können an der
Reifenseitenwand zwischen Profilrand
und max. Reifenbreite nachgesehen
werden.
Beispiel:
TREADWARE 200
TRACTION AA
TEMPERATURE A
Reifenverschleiß
Der Reifenverschleißkoeffizient
bezeichnet den durchschnittlichen
Reifenverschleiß unter kontrollierten
Bedingungen, die gesetzlich
vorgeschrieben sind. Beispielsweise
verschleißt ein Reifen mit der
Verschleißkennzahl 150 bei dem
festgelegten Test 1,5 Mal so schnell
wie ein Reifen mit der Kennzahl 100.
Die relative Lebensdauer eines
Reifens hängt von den jeweiligen
Einsatzbedingungen ab. Jedoch
kann der Verschleiß aufgrund
unterschiedlicher Fahrstile, War-
tungsgewohnheiten, Straßenverhält-
nisse und Klimaeinflüsse von dem
Norm-Verschleiß abweichen.
Die Kennzahlen sind bei PKW-
Reifen auf der Reifenflanke angege-
ben. Die Reifen (Standardbereifung
oder optionale Bereifung) Ihres
Fahrzeugs können im Hinblick auf
den Verschleißkoeffizienten variie-
ren.
