Hyundai Santa Fe 2016 Betriebsanleitung (in German)

719
Wartung

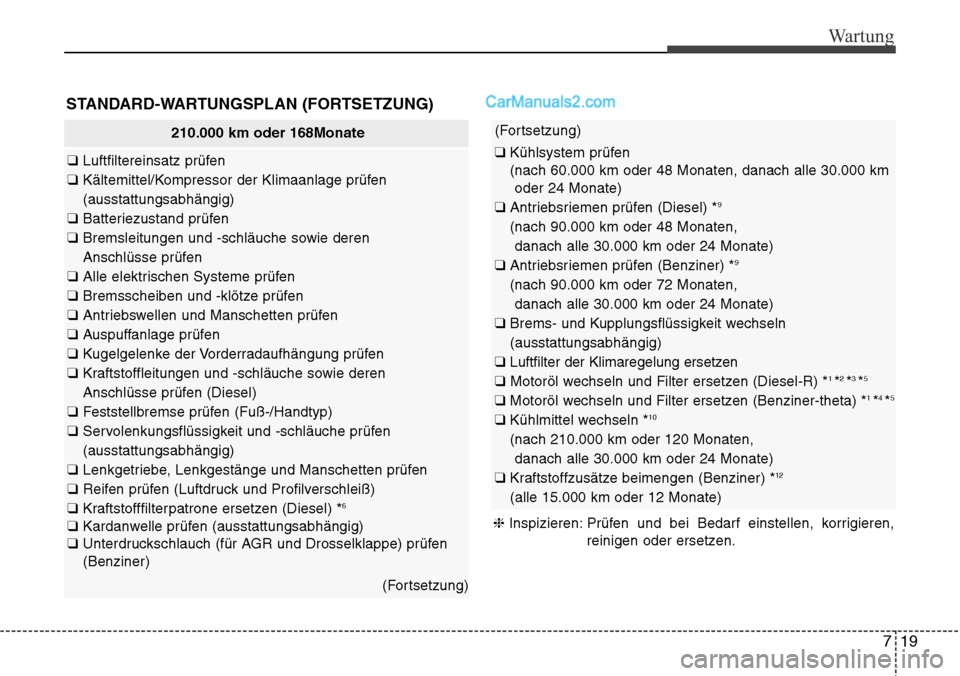

STANDARD-WARTUNGSPLAN (FORTSETZUNG)
210.000 km oder 168Monate
❑ Luftfiltereinsatz prüfen
❑ Kältemittel/Kompressor der Klimaanlage prüfen
(ausstattungsabhängig)
❑ Batteriezustand prüfen
❑ Bremsleitungen und -schläuche sowie deren
Anschlüsse prüfen
❑ Alle elektrischen Systeme prüfen
❑ Bremsscheiben und -klötze prüfen
❑ Antriebswellen und Manschetten prüfen
❑ Auspuffanlage prüfen
❑ Kugelgelenke der Vorderradaufhängung prüfen
❑ Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse prüfen (Diesel)
❑ Feststellbremse prüfen (Fuß-/Handtyp)
❑ Servolenkungsflüssigkeit und -schläuche prüfen
(ausstattungsabhängig)
❑ Lenkgetriebe, Lenkgestänge und Manschetten prüfen
❑ Reifen prüfen (Luftdruck und Profilverschleiß)
❑ Kraftstofffilterpatrone ersetzen (Diesel) *
6
❑ Kardanwelle prüfen (ausstattungsabhängig)
❑ Unterdruckschlauch (für AGR und Drosselklappe) prüfen
(Benziner)
(Fortsetzung)
(Fortsetzung)
❑ Kühlsystem prüfen
(nach 60.000 km oder 48 Monaten, danach alle 30.000 km
oder 24 Monate)
❑ Antriebsriemen prüfen (Diesel) *
9
(nach 90.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Benziner) *
9
(nach 90.000 km oder 72 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Brems- und Kupplungsflüssigkeit wechseln
(ausstattungsabhängig)
❑ Luftfilter der Klimaregelung ersetzen
❑ Motoröl wechseln und Filter ersetzen (Diesel-R) *
1 *2 *3 *5
❑ Motoröl wechseln und Filter ersetzen (Benziner-theta) *1 *4 *5
❑ Kühlmittel wechseln *10
(nach 210.000 km oder 120 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Kraftstoffzusätze beimengen (Benziner) *
12
(alle 15.000 km oder 12 Monate)
❈ Inspizieren: Prüfen und bei Bedarf einstellen, korrigieren,
reinigen oder ersetzen.

Wartung
20
7

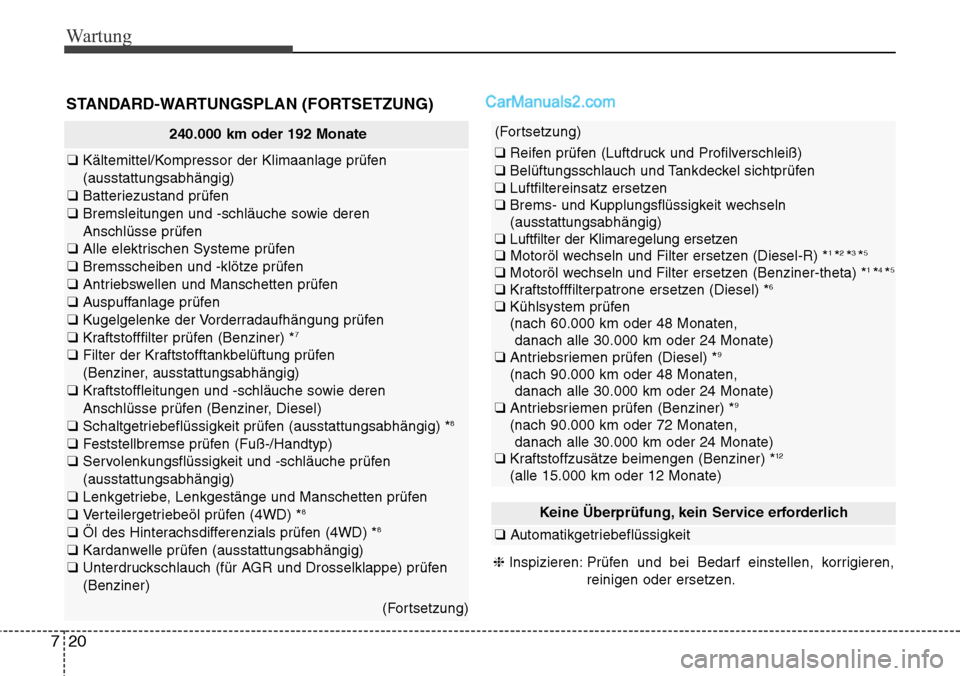

STANDARD-WARTUNGSPLAN (FORTSETZUNG)
240.000 km oder 192 Monate
❑ Kältemittel/Kompressor der Klimaanlage prüfen
(ausstattungsabhängig)
❑ Batteriezustand prüfen
❑ Bremsleitungen und -schläuche sowie deren
Anschlüsse prüfen
❑ Alle elektrischen Systeme prüfen
❑ Bremsscheiben und -klötze prüfen
❑ Antriebswellen und Manschetten prüfen
❑ Auspuffanlage prüfen
❑ Kugelgelenke der Vorderradaufhängung prüfen
❑ Kraftstofffilter prüfen (Benziner) *
7
❑ Filter der Kraftstofftankbelüftung prüfen
(Benziner, ausstattungsabhängig)
❑ Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse prüfen (Benziner, Diesel)
❑ Schaltgetriebeflüssigkeit prüfen (ausstattungsabhängig) *
8
❑ Feststellbremse prüfen (Fuß-/Handtyp)
❑ Servolenkungsflüssigkeit und -schläuche prüfen
(ausstattungsabhängig)
❑ Lenkgetriebe, Lenkgestänge und Manschetten prüfen
❑ Verteilergetriebeöl prüfen (4WD) *
8
❑ Öl des Hinterachsdifferenzials prüfen (4WD) *8
❑ Kardanwelle prüfen (ausstattungsabhängig)
❑ Unterdruckschlauch (für AGR und Drosselklappe) prüfen
(Benziner)
(Fortsetzung)
(Fortsetzung)
❑ Reifen prüfen (Luftdruck und Profilverschleiß)
❑ Belüftungsschlauch und Tankdeckel sichtprüfen
❑ Luftfiltereinsatz ersetzen
❑ Brems- und Kupplungsflüssigkeit wechseln
(ausstattungsabhängig)
❑ Luftfilter der Klimaregelung ersetzen
❑ Motoröl wechseln und Filter ersetzen (Diesel-R) *
1 *2 *3 *5
❑ Motoröl wechseln und Filter ersetzen (Benziner-theta) *1 *4 *5
❑ Kraftstofffilterpatrone ersetzen (Diesel) *6
❑ Kühlsystem prüfen
(nach 60.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Diesel) *
9
(nach 90.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Benziner) *
9
(nach 90.000 km oder 72 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Kraftstoffzusätze beimengen (Benziner) *
12
(alle 15.000 km oder 12 Monate)
Keine Überprüfung, kein Service erforderlich
❑ Automatikgetriebeflüssigkeit
❈ Inspizieren: Prüfen und bei Bedarf einstellen, korrigieren,
reinigen oder ersetzen.

721
Wartung

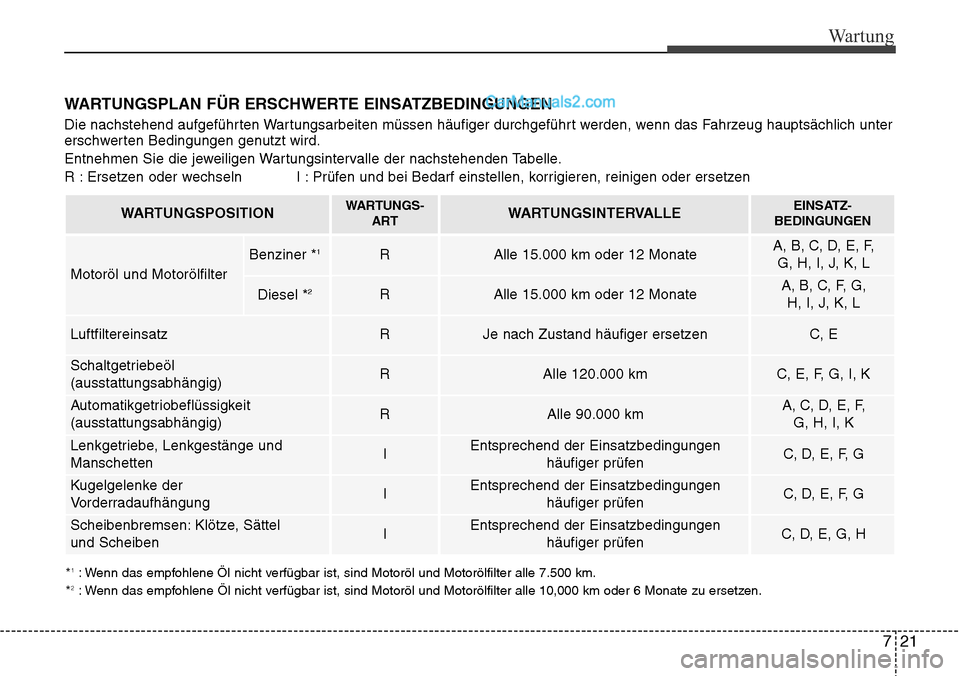

WARTUNGSPLAN FÜR ERSCHWERTE EINSATZBEDINGUNGEN
Die nachstehend aufgeführten Wartungsarbeiten müssen häufiger durchgeführt werden, wenn das Fahrzeug hauptsächlich unter
erschwerten Bedingungen genutzt wird.
Entnehmen Sie die jeweiligen Wartungsintervalle der nachstehenden Tabelle.
R : Ersetzen oder wechseln I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen
WARTUNGSPOSITIONWARTUNGS-ARTWARTUNGSINTERVALLEEINSATZ-
BEDINGUNGEN
Motoröl und Motorölfilter
RAlle 15.000 km oder 12 MonateA, B, C, D, E, F, G, H, I, J, K, L
RAlle 15.000 km oder 12 MonateA, B, C, F, G, H, I, J, K, L
LuftfiltereinsatzRJe nach Zustand häufiger ersetzenC, E
Schaltgetriebeöl
(ausstattungsabhängig)RAlle 120.000 kmC, E, F, G, I, K
Automatikgetriobeflüssigkeit
(ausstattungsabhängig)RAlle 90.000 kmA, C, D, E, F, G, H, I, K
Lenkgetriebe, Lenkgestänge und
ManschettenIEntsprechend der Einsatzbedingungen häufiger prüfenC, D, E, F, G
Kugelgelenke der
VorderradaufhängungIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, F, G
Scheibenbremsen: Klötze, Sättel
und ScheibenIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, G, H
*1: Wenn das empfohlene Öl nicht verfügbar ist, sind Motoröl und Motorölfilter alle 7.500 km.
*2: Wenn das empfohlene Öl nicht verfügbar ist, sind Motoröl und Motorölfilter alle 10,000 km ode\
r 6 Monate zu ersetzen.
Benziner *1
Diesel *2

Wartung
22
7

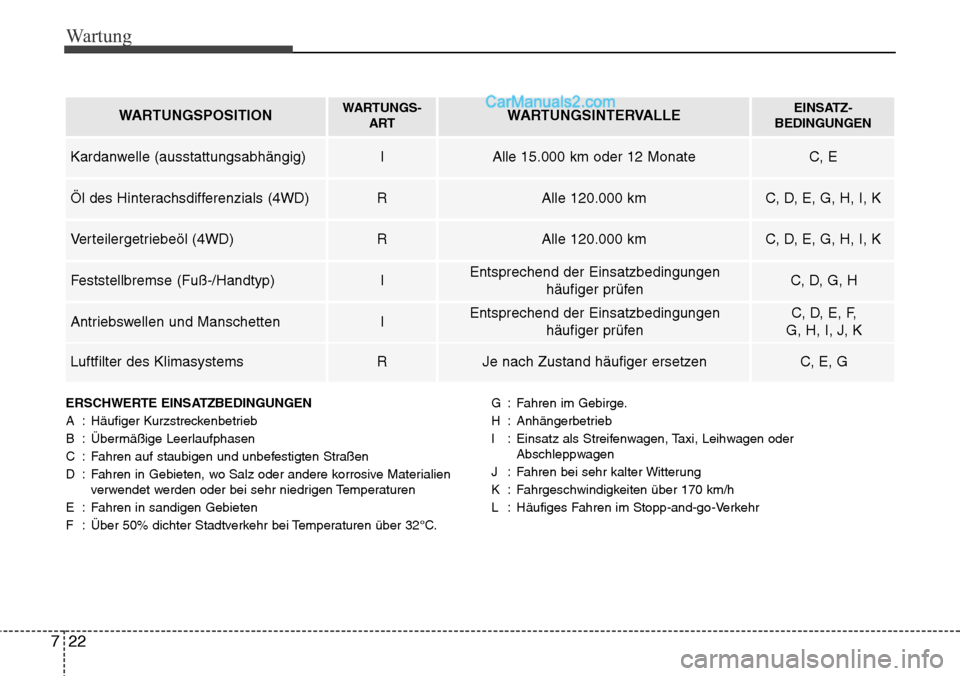

ERSCHWERTE EINSATZBEDINGUNGEN
A : Häufiger Kurzstreckenbetrieb
B : Übermäßige Leerlaufphasen
C : Fahren auf staubigen und unbefestigten Straßen
D : Fahren in Gebieten, wo Salz oder andere korrosive Materialien
verwendet werden oder bei sehr niedrigen Temperaturen
E : Fahren in sandigen Gebieten
F : Über 50% dichter Stadtverkehr bei Temperaturen über 32°C. G : Fahren im Gebirge.
H : Anhängerbetrieb
I : Einsatz als Streifenwagen, Taxi, Leihwagen oder
Abschleppwagen
J : Fahren bei sehr kalter Witterung
K : Fahrgeschwindigkeiten über 170 km/h
L : Häufiges Fahren im Stopp-and-go-Verkehr
WARTUNGSPOSITIONWARTUNGS- ARTWARTUNGSINTERVALLEEINSATZ-
BEDINGUNGEN
Kardanwelle (ausstattungsabhängig)IAlle 15.000 km oder 12 MonateC, E
Öl des Hinterachsdifferenzials (4WD)RAlle 120.000 km C, D, E, G, H, I, K
Verteilergetriebeöl (4WD)RAlle 120.000 km C, D, E, G, H, I, K
Feststellbremse (Fuß-/Handtyp)IEntsprechend der Einsatzbedingungen häufiger prüfenC, D, G, H
Antriebswellen und ManschettenIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, F,
G, H, I, J, K
Luftfilter des KlimasystemsRJe nach Zustand häufiger ersetzenC, E, G

723
Wartung

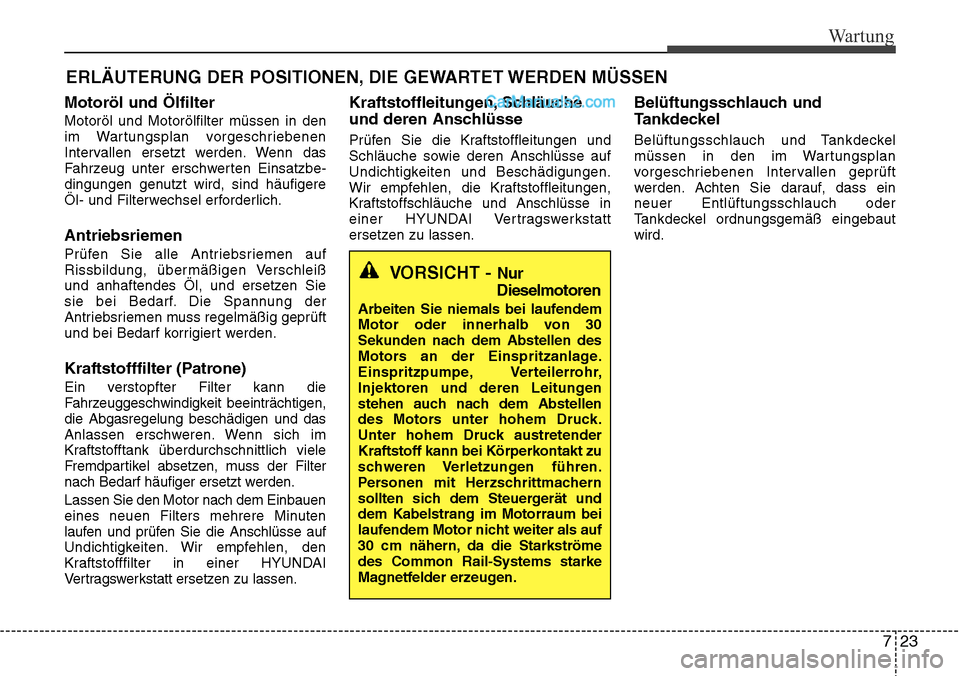

ERLÄUTERUNG DER POSITIONEN, DIE GEWARTET WERDEN MÜSSEN
Motoröl und Ölfilter
Motoröl und Motorölfilter müssen in den
im Wartungsplan vorgeschriebenen
Intervallen ersetzt werden. Wenn das
Fahrzeug unter erschwerten Einsatzbe-
dingungen genutzt wird, sind häufigere
Öl- und Filterwechsel erforderlich.
Antriebsriemen
Prüfen Sie alle Antriebsriemen auf
Rissbildung, übermäßigen Verschleiß
und anhaftendes Öl, und ersetzen Sie
sie bei Bedarf. Die Spannung der
Antriebsriemen muss regelmäßig geprüft
und bei Bedarf korrigiert werden.
Kraftstofffilter (Patrone)
Ein verstopfter Filter kann die
Fahrzeuggeschwindigkeit beeinträchtigen,
die Abgasregelung beschädigen und das
Anlassen erschweren. Wenn sich im
Kraftstofftank überdurchschnittlich viele
Fremdpartikel absetzen, muss der Filter
nach Bedarf häufiger ersetzt werden.
Lassen Sie den Motor nach dem Einbauen
eines neuen Filters mehrere Minuten
laufen und prüfen Sie die Anschlüsse auf
Undichtigkeiten. Wir empfehlen, den
Kraftstofffilter in einer HYUNDAI
Vertragswerkstatt ersetzen zu lassen.
Kraftstoffleitungen, Schläuche
und deren Anschlüsse
Prüfen Sie die Kraftstoffleitungen und
Schläuche sowie deren Anschlüsse auf
Undichtigkeiten und Beschädigungen.
Wir empfehlen, die Kraftstoffleitungen,
Kraftstoffschläuche und Anschlüsse in
einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
Belüftungsschlauch und
Tankdeckel
Belüftungsschlauch und Tankdeckel
müssen in den im Wartungsplan
vorgeschriebenen Intervallen geprüft
werden. Achten Sie darauf, dass ein
neuer Entlüftungsschlauch oder
Tankdeckel ordnungsgemäß eingebaut
wird.
VORSICHT - Nur
Dieselmotoren
Arbeiten Sie niemals bei laufendem
Motor oder innerhalb von 30
Sekunden nach dem Abstellen des
Motors an der Einspritzanlage.
Einspritzpumpe, Verteilerrohr,
Injektoren und deren Leitungen
stehen auch nach dem Abstellen
des Motors unter hohem Druck.
Unter hohem Druck austretender
Kraftstoff kann bei Körperkontakt zu
schweren Verletzungen führen.
Personen mit Herzschrittmachern
sollten sich dem Steuergerät und
dem Kabelstrang im Motorraum bei
laufendem Motor nicht weiter als auf
30 cm nähern, da die Starkströme
des Common Rail-Systems starke
Magnetfelder erzeugen.

Wartung
24
7

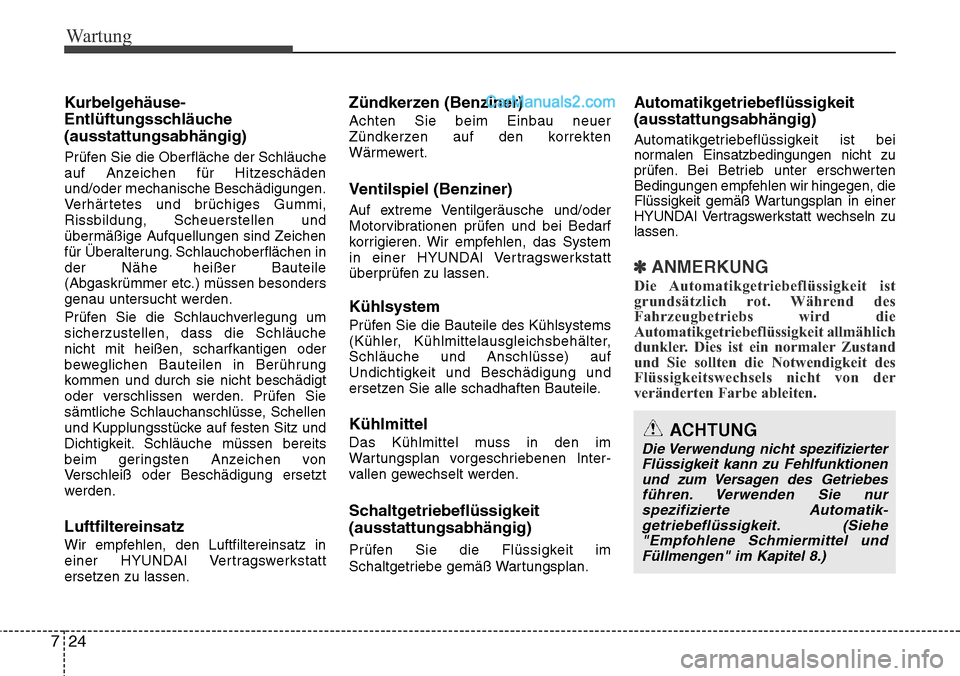

Kurbelgehäuse-
Entlüftungsschläuche
(ausstattungsabhängig)
Prüfen Sie die Oberfläche der Schläuche
auf Anzeichen für Hitzeschäden
und/oder mechanische Beschädigungen.
Verhärtetes und brüchiges Gummi,
Rissbildung, Scheuerstellen und
übermäßige Aufquellungen sind Zeichen
für Überalterung. Schlauchoberflächen in
der Nähe heißer Bauteile
(Abgaskrümmer etc.) müssen besonders
genau untersucht werden.
Prüfen Sie die Schlauchverlegung um
sicherzustellen, dass die Schläuche
nicht mit heißen, scharfkantigen oder
beweglichen Bauteilen in Berührung
kommen und durch sie nicht beschädigt
oder verschlissen werden. Prüfen Sie
sämtliche Schlauchanschlüsse, Schellen
und Kupplungsstücke auf festen Sitz und
Dichtigkeit. Schläuche müssen bereits
beim geringsten Anzeichen von
Verschleiß oder Beschädigung ersetzt
werden.
Luftfiltereinsatz
Wir empfehlen, den Luftfiltereinsatz in
einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
Zündkerzen (Benziner)
Achten Sie beim Einbau neuer
Zündkerzen auf den korrekten
Wärmewert.
Ventilspiel (Benziner)
Auf extreme Ventilgeräusche und/oder
Motorvibrationen prüfen und bei Bedarf
korrigieren. Wir empfehlen, das System
in einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Kühlsystem
Prüfen Sie die Bauteile des Kühlsystems
(Kühler, Kühlmittelausgleichsbehälter,
Schläuche und Anschlüsse) auf
Undichtigkeit und Beschädigung und
ersetzen Sie alle schadhaften Bauteile.
Kühlmittel
Das Kühlmittel muss in den im
Wartungsplan vorgeschriebenen Inter-
vallen gewechselt werden.
Schaltgetriebeflüssigkeit
(ausstattungsabhängig)
Prüfen Sie die Flüssigkeit im
Schaltgetriebe gemäß Wartungsplan.
Automatikgetriebeflüssigkeit
(ausstattungsabhängig)
Automatikgetriebeflüssigkeit ist bei
normalen Einsatzbedingungen nicht zu
prüfen. Bei Betrieb unter erschwerten
Bedingungen empfehlen wir hingegen, die
Flüssigkeit gemäß Wartungsplan in einer
HYUNDAI Vertragswerkstatt wechseln zu
lassen.
✽ANMERKUNG
Die Automatikgetriebeflüssigkeit ist
grundsätzlich rot. Während des
Fahrzeugbetriebs wird die
Automatikgetriebeflüssigkeit allmählich
dunkler. Dies ist ein normaler Zustand
und Sie sollten die Notwendigkeit des
Flüssigkeitswechsels nicht von der
veränderten Farbe ableiten.
ACHTUNG
Die Verwendung nicht spezifizierter
Flüssigkeit kann zu Fehlfunktionenund zum Versagen des Getriebesführen. Verwenden Sie nurspezifizierte Automatik-getriebeflüssigkeit. (Siehe"Empf ohlene Schmiermittel und
Füllmengen" im Kapitel 8.)

725
Wartung

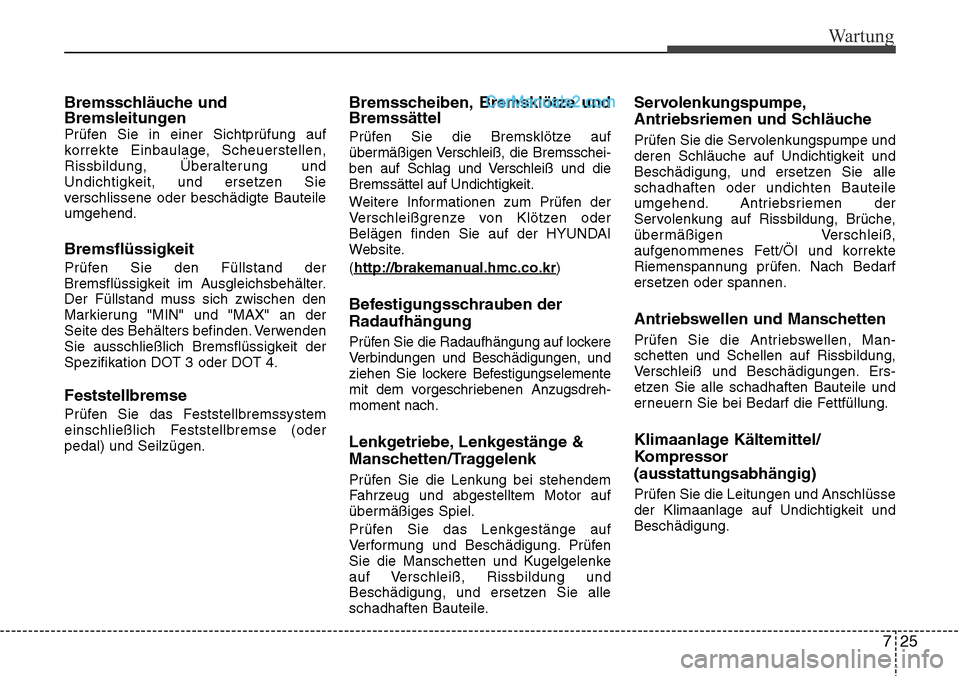

Bremsschläuche und
Bremsleitungen
Prüfen Sie in einer Sichtprüfung auf
korrekte Einbaulage, Scheuerstellen,
Rissbildung, Überalterung und
Undichtigkeit, und ersetzen Sie
verschlissene oder beschädigte Bauteile
umgehend.
Bremsflüssigkeit
Prüfen Sie den Füllstand der
Bremsflüssigkeit im Ausgleichsbehälter.
Der Füllstand muss sich zwischen den
Markierung "MIN" und "MAX" an der
Seite des Behälters befinden. Verwenden
Sie ausschließlich Bremsflüssigkeit der
Spezifikation DOT 3 oder DOT 4.
Feststellbremse
Prüfen Sie das Feststellbremssystem
einschließlich Feststellbremse (oder
pedal) und Seilzügen.
Bremsscheiben, Bremsklötze und
Bremssättel
Prüfen Sie die Bremsklötze auf
übermäßigen Verschleiß, die Bremsschei-
ben auf Schlag und Verschleiß und die
Bremssättel auf Undichtigkeit.
Weitere Informationen zum Prüfen der
Verschleißgrenze von Klötzen oder
Belägen finden Sie auf der HYUNDAI
Website.
(http://brakeman
ual.hmc.co.kr)
Befestigungsschrauben der
Radaufhängung
Prüfen Sie die Radaufhängung auf lockere
Verbindungen und Beschädigungen, und
ziehen Sie lockere Befestigungselemente
mit dem vorgeschriebenen Anzugsdreh-
moment nach.
Lenkgetriebe, Lenkgestänge &
Manschetten/Traggelenk
Prüfen Sie die Lenkung bei stehendem
Fahrzeug und abgestelltem Motor auf
übermäßiges Spiel.
Prüfen Sie das Lenkgestänge auf
Verformung und Beschädigung. Prüfen
Sie die Manschetten und Kugelgelenke
auf Verschleiß, Rissbildung und
Beschädigung, und ersetzen Sie alle
schadhaften Bauteile.
Servolenkungspumpe,
Antriebsriemen und Schläuche
Prüfen Sie die Servolenkungspumpe und
deren Schläuche auf Undichtigkeit und
Beschädigung, und ersetzen Sie alle
schadhaften oder undichten Bauteile
umgehend. Antriebsriemen der
Servolenkung auf Rissbildung, Brüche,
übermäßigen Verschleiß,
aufgenommenes Fett/Öl und korrekte
Riemenspannung prüfen. Nach Bedarf
ersetzen oder spannen.
Antriebswellen und Manschetten
Prüfen Sie die Antriebswellen, Man-
schetten und Schellen auf Rissbildung,
Verschleiß und Beschädigungen. Ers-
etzen Sie alle schadhaften Bauteile und
erneuern Sie bei Bedarf die Fettfüllung.
Klimaanlage Kältemittel/
Kompressor
(ausstattungsabhängig)
Prüfen Sie die Leitungen und Anschlüsse
der Klimaanlage auf Undichtigkeit und
Beschädigung.

Wartung
26
7

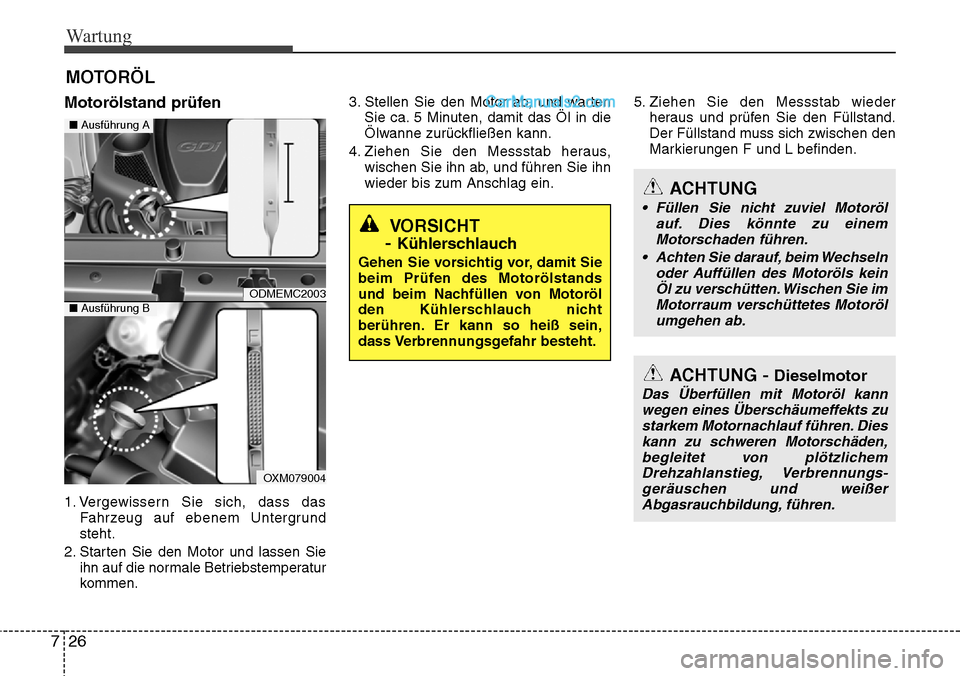

MOTORÖL
Motorölstand prüfen
1. Vergewissern Sie sich, dass das
Fahrzeug auf ebenem Untergrund
steht.
2. Starten Sie den Motor und lassen Sie ihn auf die normale Betriebstemperatur
kommen. 3. Stellen Sie den Motor ab, und warten
Sie ca. 5 Minuten, damit das Öl in die
Ölwanne zurückfließen kann.
4. Ziehen Sie den Messstab heraus, wischen Sie ihn ab, und führen Sie ihn
wieder bis zum Anschlag ein. 5. Ziehen Sie den Messstab wieder
heraus und prüfen Sie den Füllstand.
Der Füllstand muss sich zwischen den
Markierungen F und L befinden.
VORSICHT
-
Kühlerschlauch
Gehen Sie vorsichtig vor, damit Sie
beim Prüfen des Motorölstands
und beim Nachfüllen von Motoröl
den Kühlerschlauch nicht
berühren. Er kann so heiß sein,
dass Verbrennungsgefahr besteht.
ACHTUNG
• Füllen Sie nicht zuviel Motoröl
auf. Dies könnte zu einemMotorschaden führen.
• Achten Sie darauf, beim Wechseln oder Auffüllen des Motoröls keinÖl zu verschütten. Wischen Sie im Motorraum verschüttetes Motorölumgehen ab.
ACHTUNG - Dieselmotor
Das Überfüllen mit Motoröl kann wegen eines Überschäumeffekts zustarkem Motornachlauf führen. Dies kann zu schweren Motorschäden,begleitet von plötzlichem Drehzahlanstieg, Verbrennungs-geräuschen und weißer Abgasrauc hbildung, führen.
ODMEMC2003
OXM079004
■
Ausführung A
■Ausführung B

727
Wartung

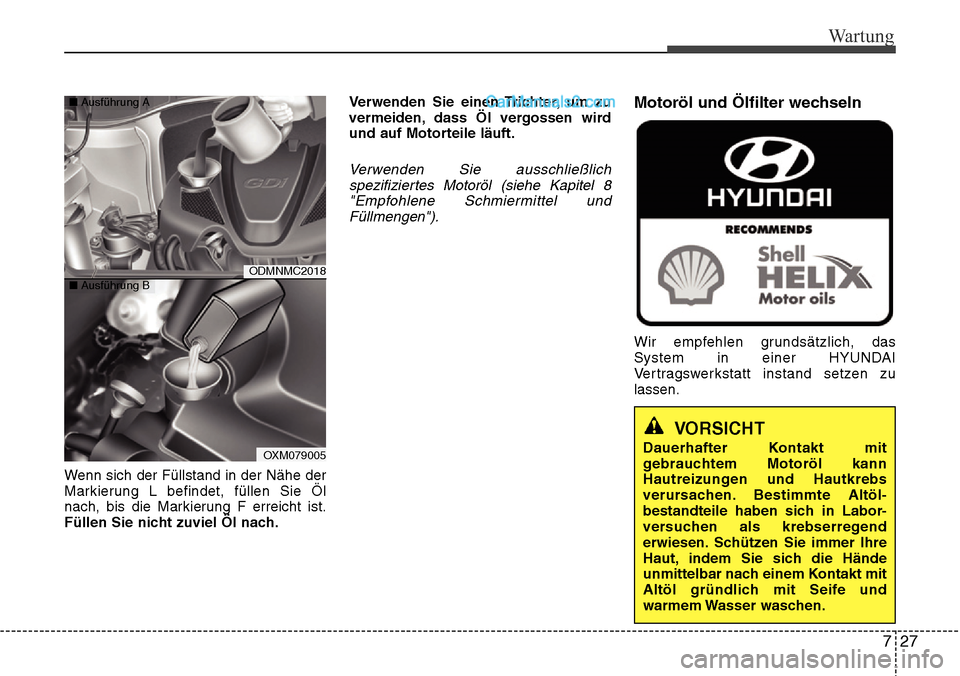

Wenn sich der Füllstand in der Nähe der
Markierung L befindet, füllen Sie Öl
nach, bis die Markierung F erreicht ist.
Füllen Sie nicht zuviel Öl nach.Verwenden Sie einen Trichter, um zu
vermeiden, dass Öl vergossen wird
und auf Motorteile läuft.
Verwenden Sie ausschließlich
spezifiziertes Motoröl (siehe Kapitel 8 "Empfohlene Schmiermittel undFüllmengen").
Motoröl und Ölfilter wechseln
Wir empfehlen grundsätzlich, das
System in einer HYUNDAI
Vertragswerkstatt instand setzen zu
lassen.
VORSICHT
Dauerhafter Kontakt mit
gebrauchtem Motoröl kann
Hautreizungen und Hautkrebs
verursachen. Bestimmte Altöl-
bestandteile haben sich in Labor -
versuchen als krebserregend
erwiesen. Schützen Sie immer Ihre
Haut,

indem Sie sich die Hände
unmittelbar nach einem Kontakt mit
Altöl gründlich mit Seife und
warmem Wasser waschen.
ODMNMC2018
OXM079005
■ Ausführung A
■Ausführung B

Wartung
28
7

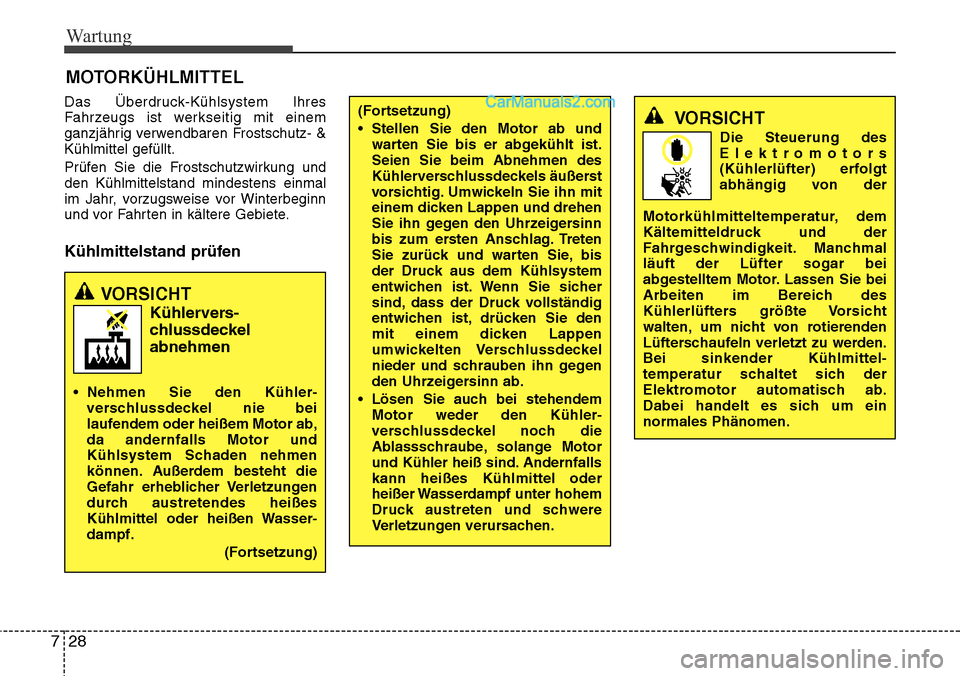

MOTORKÜHLMITTEL
Das Überdruck-Kühlsystem Ihres
Fahrzeugs ist werkseitig mit einem
ganzjährig verwendbaren Frostschutz- &
Kühlmittel gefüllt.
Prüfen Sie die Frostschutzwirkung und
den Kühlmittelstand mindestens einmal
im Jahr, vorzugsweise vor Winterbeginn
und vor Fahrten in kältere Gebiete.
Kühlmittelstand prüfen
VORSICHT
Die Steuerung des
Elektromotors
(Kühlerlüfter) erfolgt
abhängig von der
Motorkühlmitteltemperatur, dem
Kältemitteldruck und der
Fahrgeschwindigkeit. Manchmal
läuft der Lüfter sogar bei
abgestelltem Motor. Lassen Sie bei
Arbeiten im Bereich des
Kühlerlüfters größte Vorsicht
walten, um nicht von rotierenden
Lüfterschaufeln verletzt zu werden.
Bei sinkender Kühlmittel-
temperatur schaltet sich der
Elektr omotor automatisch ab.
Dabei handelt es sic h um ein
normales Phänomen.
VORSICHT
Kühlervers-
chlussdeckel
abnehmen
• Nehmen Sie den Kühler -
verschlussdeckel nie bei
lauf endem oder heißem Motor ab,
da andernfalls Motor und
Kühlsystem Schaden nehmen
können. A
ußerdem besteht die
Gefahr erheblicher Verletzungen
durch austretendes heißes
Kühlmittel oder heißen Wasser -
dampf.
(Fortsetzung)
(Fortsetzung)
• Stellen Sie den Motor ab und
warten Sie bis er abgekühlt ist.
Seien Sie beim Abnehmen des
Kühlerverschlussdeckels äußerst
vorsichtig. Umwickeln Sie ihn mit
einem dicken Lappen und drehen
Sie ihn gegen den Uhrzeigersinn
bis zum ersten Anschlag. Treten
Sie zurück und warten Sie, bis
der Druck aus dem Kühlsystem
entwichen ist. Wenn Sie sicher
sind, dass der Druck vollständig
entwichen ist, drücken Sie den
mit einem dicken Lappen
umwickelten Verschlussdeckel
nieder und schrauben ihn gegen
den Uhrzeigersinn ab.
• Lösen Sie auch bei stehendem Motor weder den Kühler -
verschlussdeckel noch die
Ab lassschraube
,

solange Motor
und Kühler heiß sind. Andernfalls
kann heißes Kühlmittel oder
heißer Wasserdampf unter hohem
Druck austreten und schwere
Verletzungen verursachen.
