Dotazioni della vostra vettura
66 4

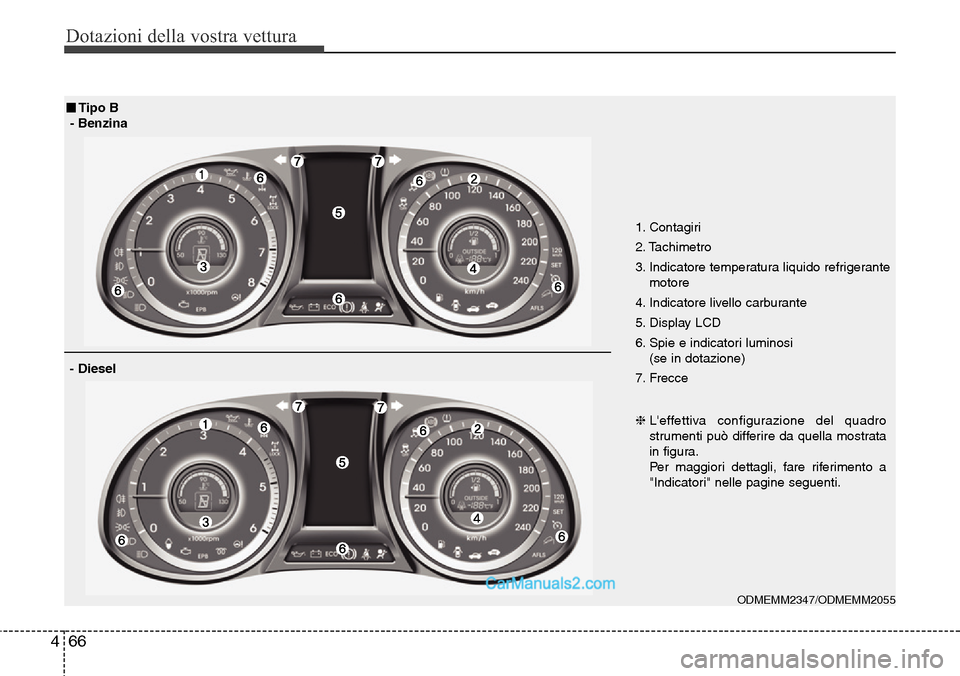

1. Contagiri
2. Tachimetro
3. Indicatore temperatura liquido refrigerante
motore
4. Indicatore livello carburante
5. Display LCD
6. Spie e indicatori luminosi
(se in dotazione)
7. Frecce
ODMEMM2347/ODMEMM2055
■Tipo B
- Benzina
❈L'effettiva configurazione del quadro
strumenti può differire da quella mostrata
in figura.
Per maggiori dettagli, fare riferimento a
"Indicatori" nelle pagine seguenti.
- Diesel

467
Dotazioni della vostra vettura

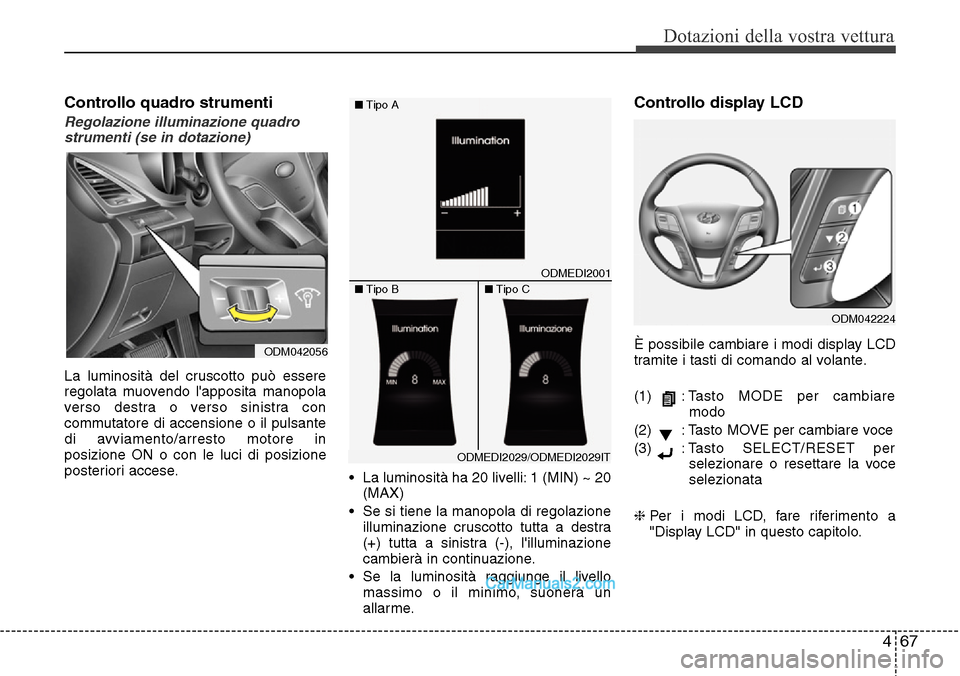

Controllo quadro strumenti
Regolazione illuminazione quadro
strumenti (se in dotazione)
La luminosità del cruscotto può essere
regolata muovendo l'apposita manopola
verso destra o verso sinistra con
commutatore di accensione o il pulsante
di avviamento/arresto motore in
posizione ON o con le luci di posizione
posteriori accese.
• La luminosità ha 20 livelli: 1 (MIN) ~ 20
(MAX)
• Se si tiene la manopola di regolazione
illuminazione cruscotto tutta a destra
(+) tutta a sinistra (-), l'illuminazione
cambierà in continuazione.
• Se la luminosità raggiunge il livello
massimo o il minimo, suonerà un
allarme.
Controllo display LCD
È possibile cambiare i modi display LCD
tramite i tasti di comando al volante.
(1) : Tasto MODE per cambiare
modo
(2) : Tasto MOVE per cambiare voce
(3) : Tasto SELECT/RESET per
selezionare o resettare la voce
selezionata
❈Per i modi LCD, fare riferimento a
"Display LCD" in questo capitolo.ODM042056
ODM042224
ODMEDI2001
■Tipo A
■Tipo B■Tipo C
ODMEDI2029/ODMEDI2029IT

Dotazioni della vostra vettura
68 4

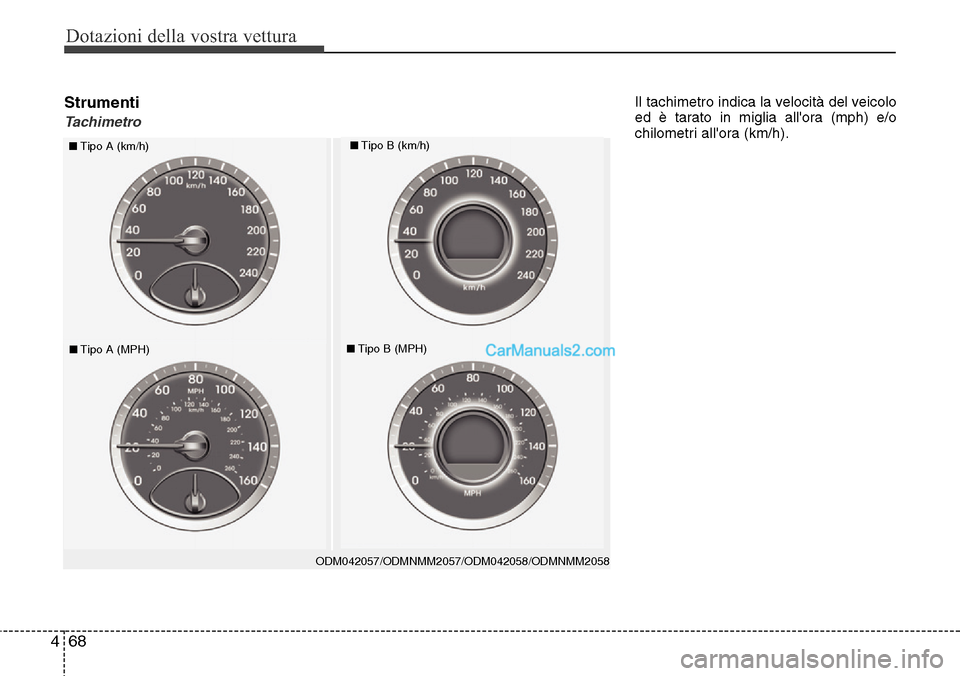

Strumenti
Tachimetro
ODM042057/ODMNMM2057/ODM042058/ODMNMM2058
■Tipo A (km/h)■Tipo B (km/h)
■Tipo A (MPH)■Tipo B (MPH)
Il tachimetro indica la velocità del veicolo
ed è tarato in miglia all'ora (mph) e/o
chilometri all'ora (km/h).

469
Dotazioni della vostra vettura

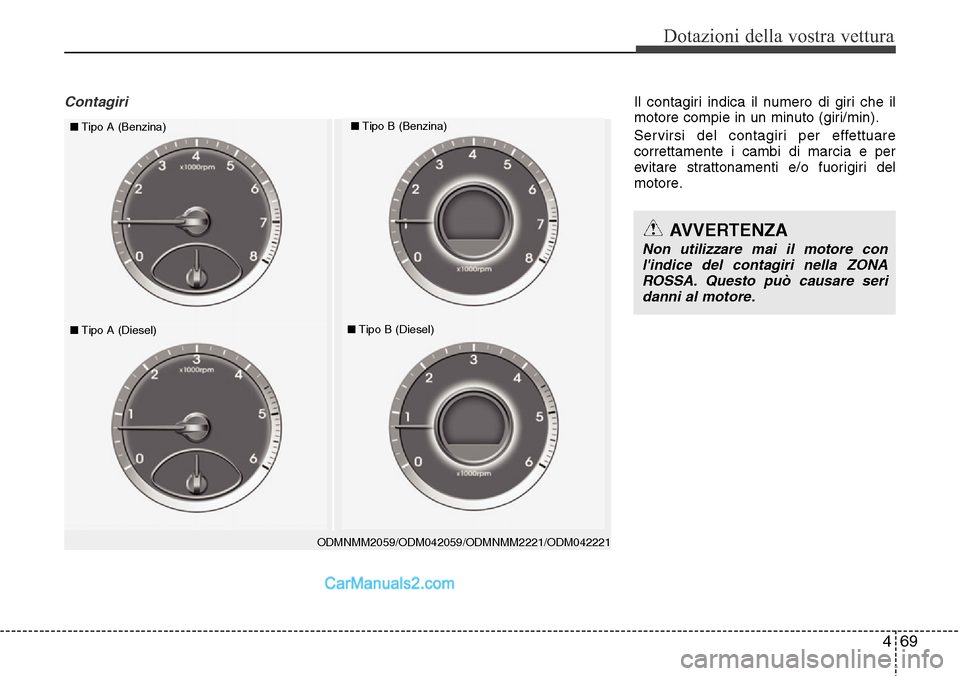

Contagiri
ODMNMM2059/ODM042059/ODMNMM2221/ODM042221
■Tipo A (Benzina)■Tipo B (Benzina)
■Tipo A (Diesel)■Tipo B (Diesel)
AVVERTENZA
Non utilizzare mai il motore con
l'indice del contagiri nella ZONA
ROSSA. Questo può causare seri
danni al motore.
Il contagiri indica il numero di giri che il
motore compie in un minuto (giri/min).
Servirsi del contagiri per effettuare
correttamente i cambi di marcia e per
evitare strattonamenti e/o fuorigiri del
motore.

Dotazioni della vostra vettura
70 4

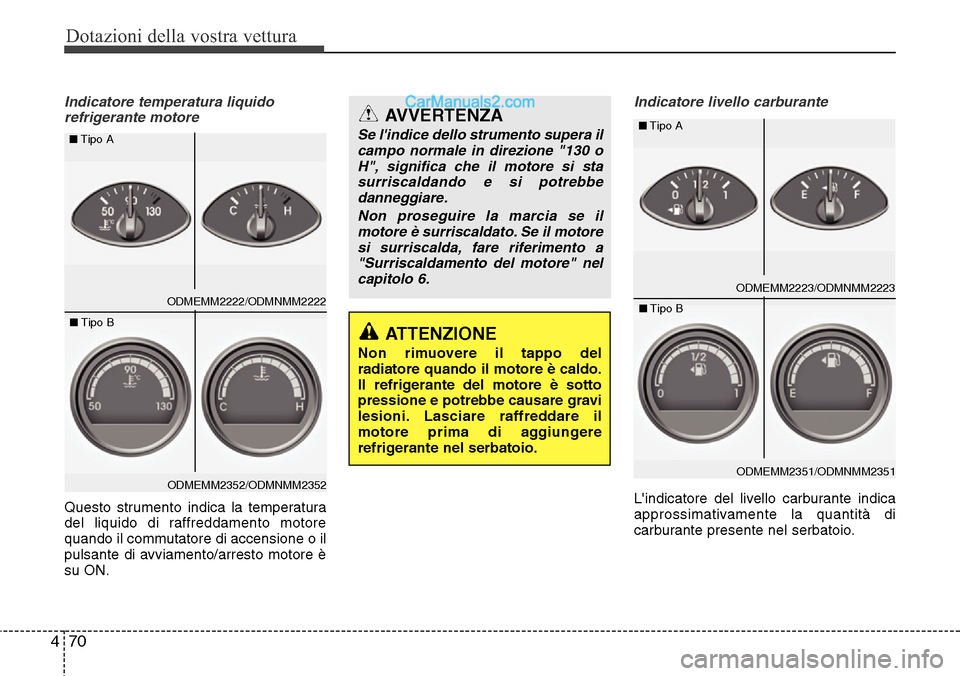

Indicatore temperatura liquido
refrigerante motore
Questo strumento indica la temperatura
del liquido di raffreddamento motore
quando il commutatore di accensione o il
pulsante di avviamento/arresto motore è
su ON.
Indicatore livello carburante
L'indicatore del livello carburante indica
approssimativamente la quantità di
carburante presente nel serbatoio.
ATTENZIONE
Non rimuovere il tappo del
radiatore quando il motore è caldo.
Il refrigerante del motore è sotto
pressione e potrebbe causare gravi
lesioni. Lasciare raffreddare il
motore prima di aggiungere
refrigerante nel serbatoio.
AVVERTENZA
Se l'indice dello strumento supera il
campo normale in direzione "130 o
H", significa che il motore si sta
surriscaldando e si potrebbe
danneggiare.
Non proseguire la marcia se il
motore è surriscaldato. Se il motore
si surriscalda, fare riferimento a
"Surriscaldamento del motore" nel
capitolo 6.
ODMEMM2223/ODMNMM2223 ■Tipo A
ODMEMM2351/ODMNMM2351 ■Tipo B
ODMEMM2222/ODMNMM2222 ■Tipo A
ODMEMM2352/ODMNMM2352 ■Tipo B

471
Dotazioni della vostra vettura

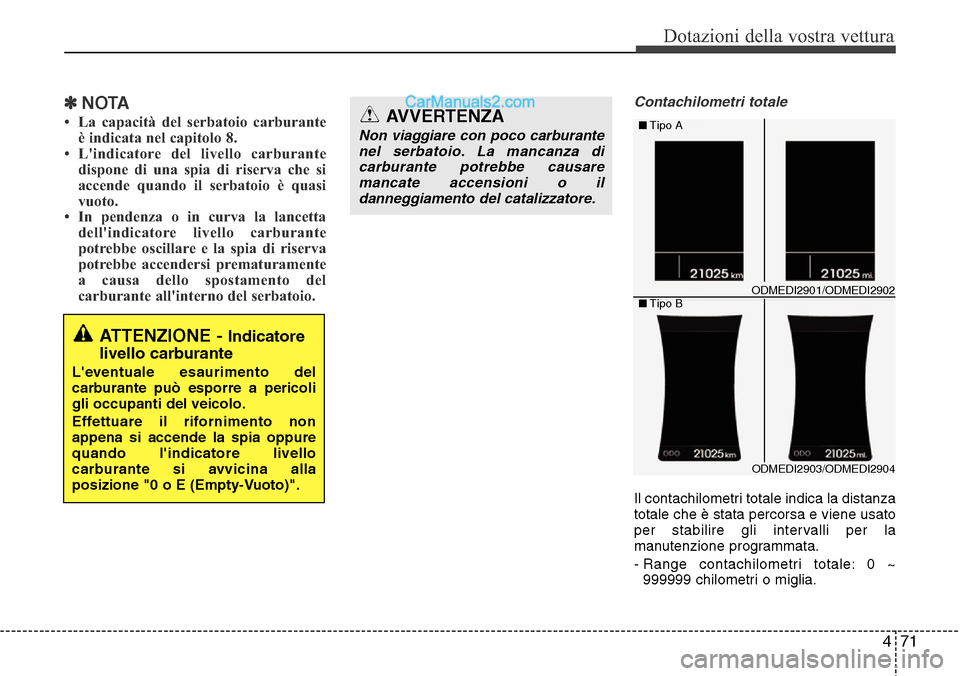

✽NOTA
• La capacità del serbatoio carburante
è indicata nel capitolo 8.
• L'indicatore del livello carburante
dispone di una spia di riserva che si
accende quando il serbatoio è quasi
vuoto.
• In pendenza o in curva la lancetta
dell'indicatore livello carburante
potrebbe oscillare e la spia di riserva
potrebbe accendersi prematuramente
a causa dello spostamento del
carburante all'interno del serbatoio.
Contachilometri totale
Il contachilometri totale indica la distanza
totale che è stata percorsa e viene usato
per stabilire gli intervalli per la
manutenzione programmata.
- Range contachilometri totale: 0 ~
999999 chilometri o miglia.
ATTENZIONE - Indicatore
livello carburante
L'eventuale esaurimento del
carburante può esporre a pericoli
gli occupanti del veicolo.
Effettuare il rifornimento non
appena si accende la spia oppure
quando l'indicatore livello
carburante si avvicina alla
posizione "0 o E (Empty-Vuoto)".
AVVERTENZA
Non viaggiare con poco carburante
nel serbatoio. La mancanza di
carburante potrebbe causare
mancate accensioni o il
danneggiamento del catalizzatore.
ODMEDI2903/ODMEDI2904 ■Tipo A
■Tipo B
ODMEDI2901/ODMEDI2902

Dotazioni della vostra vettura
72 4

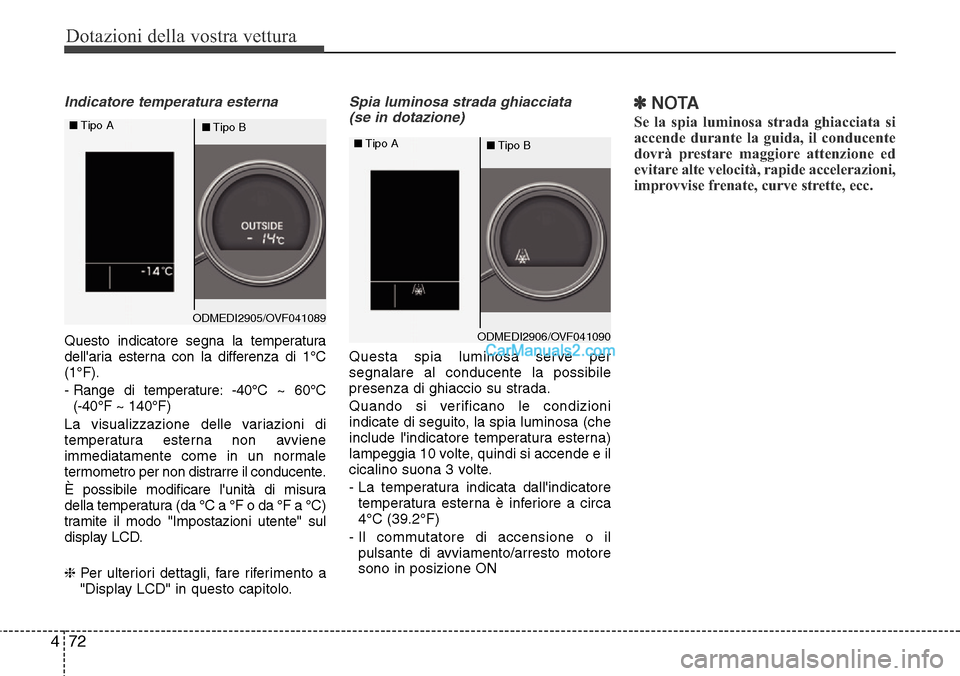

Indicatore temperatura esterna
Questo indicatore segna la temperatura
dell'aria esterna con la differenza di 1°C
(1°F).
- Range di temperature: -40°C ~ 60°C
(-40°F ~ 140°F)
La visualizzazione delle variazioni di
temperatura esterna non avviene
immediatamente come in un normale
termometro per non distrarre il conducente.
È possibile modificare l'unità di misura
della temperatura (da °C a °F o da °F a °C)
tramite il modo "Impostazioni utente" sul
display LCD.
❈Per ulteriori dettagli, fare riferimento a
"Display LCD" in questo capitolo.
Spia luminosa strada ghiacciata
(se in dotazione)
Questa spia luminosa serve per
segnalare al conducente la possibile
presenza di ghiaccio su strada.
Quando si verificano le condizioni
indicate di seguito, la spia luminosa (che
include l'indicatore temperatura esterna)
lampeggia 10 volte, quindi si accende e il
cicalino suona 3 volte.
- La temperatura indicata dall'indicatore
temperatura esterna è inferiore a circa
4°C (39.2°F)
- Il commutatore di accensione o il
pulsante di avviamento/arresto motore
sono in posizione ON
✽NOTA
Se la spia luminosa strada ghiacciata si
accende durante la guida, il conducente
dovrà prestare maggiore attenzione ed
evitare alte velocità, rapide accelerazioni,
improvvise frenate, curve strette, ecc.
ODMEDI2905/OVF041089 ■Tipo A
■Tipo B
ODMEDI2906/OVF041090 ■Tipo A
■Tipo B

473
Dotazioni della vostra vettura

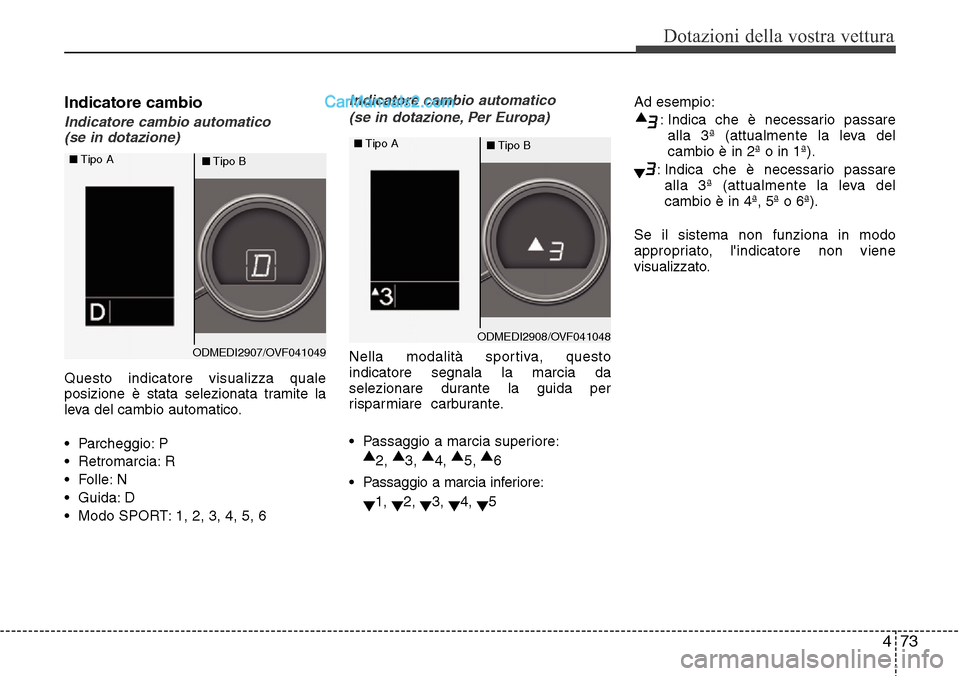

Indicatore cambio
Indicatore cambio automatico
(se in dotazione)
Questo indicatore visualizza quale
posizione è stata selezionata tramite la
leva del cambio automatico.
• Parcheggio: P
• Retromarcia: R
• Folle: N
• Guida: D
• Modo SPORT: 1, 2, 3, 4, 5, 6
Indicatore cambio automatico
(se in dotazione, Per Europa)
Nella modalità sportiva, questo
indicatore segnala la marcia da
selezionare durante la guida per
risparmiare carburante.
• Passaggio a marcia superiore:
▲
2, ▲
3, ▲
4, ▲
5, ▲
6
• Passaggio a marcia inferiore:
▼1,
▼2,
▼3,
▼4,
▼5Ad esempio:
: Indica che è necessario passare
alla 3ª (attualmente la leva del
cambio è in 2ª o in 1ª).
: Indica che è necessario passare
alla 3ª (attualmente la leva del
cambio è in 4ª, 5ª o 6ª).
Se il sistema non funziona in modo
appropriato, l'indicatore non viene
visualizzato.ODMEDI2907/OVF041049 ■Tipo A
■Tipo BODMEDI2908/OVF041048 ■Tipo A
■Tipo B

Dotazioni della vostra vettura
74 4

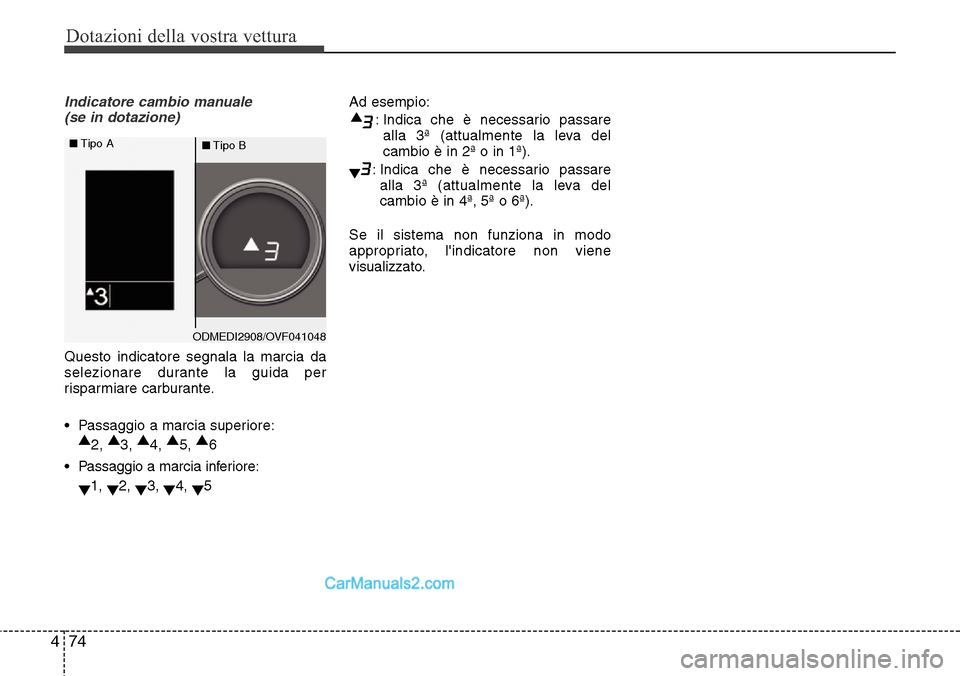

Indicatore cambio manuale
(se in dotazione)
Questo indicatore segnala la marcia da
selezionare durante la guida per
risparmiare carburante.
• Passaggio a marcia superiore:
▲
2, ▲
3, ▲
4, ▲
5, ▲
6
• Passaggio a marcia inferiore:
▼1,
▼2,
▼3,
▼4,
▼5Ad esempio:
: Indica che è necessario passare
alla 3ª (attualmente la leva del
cambio è in 2ª o in 1ª).
: Indica che è necessario passare
alla 3ª (attualmente la leva del
cambio è in 4ª, 5ª o 6ª).
Se il sistema non funziona in modo
appropriato, l'indicatore non viene
visualizzato.
ODMEDI2908/OVF041048 ■Tipo A
■Tipo B

475
Dotazioni della vostra vettura

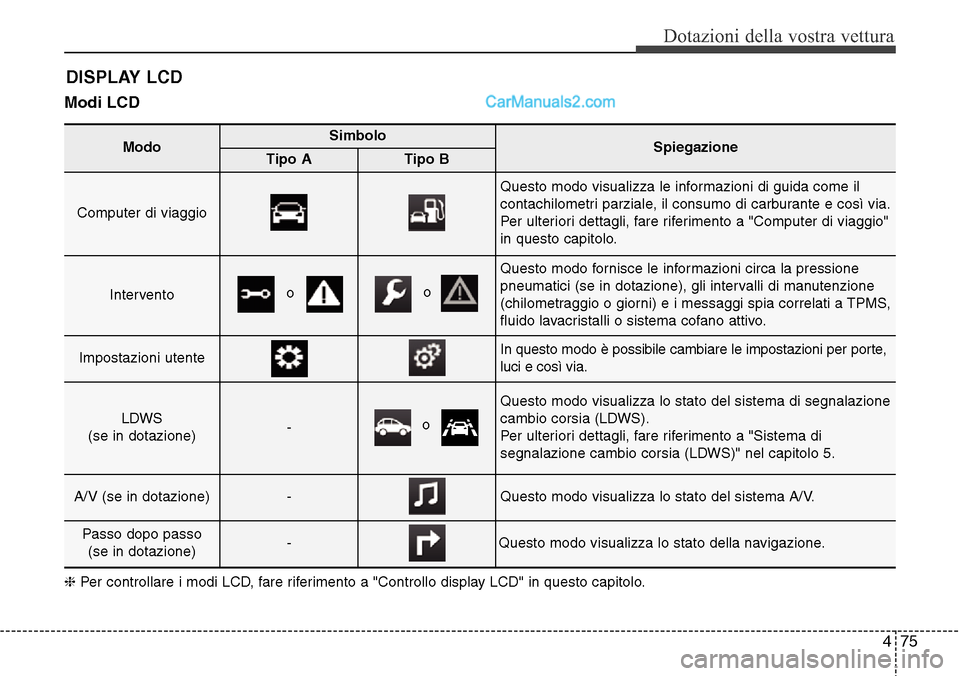

Modi LCD
DISPLAY LCD
ModoSimboloSpiegazioneTipo ATipo B
Computer di viaggio
Questo modo visualizza le informazioni di guida come il
contachilometri parziale, il consumo di carburante e così via.
Per ulteriori dettagli, fare riferimento a "Computer di viaggio"
in questo capitolo.
Intervento
Questo modo fornisce le informazioni circa la pressione
pneumatici (se in dotazione), gli intervalli di manutenzione
(chilometraggio o giorni) e i messaggi spia correlati a TPMS,
fluido lavacristalli o sistema cofano attivo.
Impostazioni utenteIn questo modo è possibile cambiare le impostazioni per porte,
luci e così via.
LDWS
(se in dotazione)-
Questo modo visualizza lo stato del sistema di segnalazione
cambio corsia (LDWS).
Per ulteriori dettagli, fare riferimento a "Sistema di
segnalazione cambio corsia (LDWS)" nel capitolo 5.
A/V (se in dotazione)-Questo modo visualizza lo stato del sistema A/V.
Passo dopo passo
(se in dotazione)-Questo modo visualizza lo stato della navigazione.
o o
o
❈Per controllare i modi LCD, fare riferimento a "Controllo display LCD" in questo capitolo.
