Hyundai Santa Fe 2017 Kullanım Kılavuzu (in Turkish)
Manufacturer: HYUNDAI, Model Year: 2017, Model line: Santa Fe, Model: Hyundai Santa Fe 2017Pages: 718, PDF Size: 19.94 MB
Page 11 of 718
15
Giriş

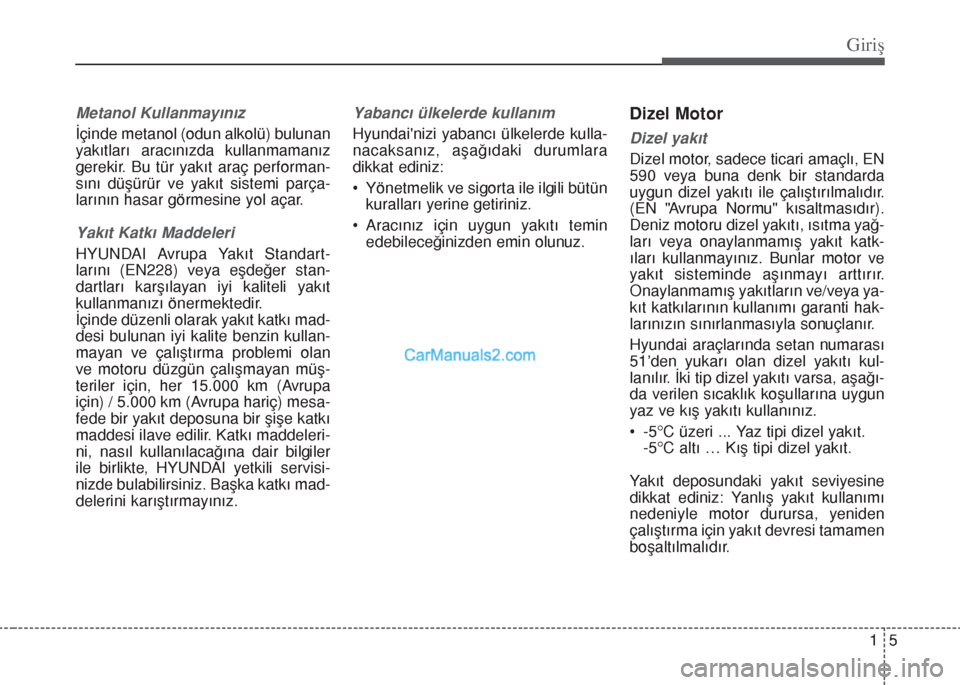

Metanol Kullanmayınız
İçinde metanol (odun alkolü) bulunan
yakıtları aracınızda kullanmamanız
gerekir. Bu tür yakıt araç performan-
sını düşürür ve yakıt sistemi parça-
larının hasar görmesine yol açar.
Yakıt Katkı Maddeleri
HYUNDAI Avrupa Yakıt Standart-
larını (EN228) veya eşdeğer stan-
dartları karşılayan iyi kaliteli yakıt
kullanmanızı önermektedir.
İçinde düzenli olarak yakıt katkı mad-
desi bulunan iyi kalite benzin kullan-
mayan ve çalıştırma problemi olan
ve motoru düzgün çalışmayan müş-
teriler için, her 15.000 km (Avrupa
için) / 5.000 km (Avrupa hariç) mesa-
fede bir yakıt deposuna bir şişe katkı
maddesi ilave edilir. Katkı maddeleri-
ni, nasıl kullanılacağına dair bilgiler
ile birlikte, HYUNDAI yetkili servisi-
nizde bulabilirsiniz. Başka katkı mad-
delerini karıştırmayınız.
Yabancı ülkelerde kullanım
Hyundai'nizi yabancı ülkelerde kulla-
nacaksanız, aşağıdaki durumlara
dikkat ediniz:
• Yönetmelik ve sigorta ile ilgili bütün
kuralları yerine getiriniz.
• Aracınız için uygun yakıtı temin
edebileceğinizden emin olunuz.
Dizel Motor
Dizel yakıt
Dizel motor, sadece ticari amaçlı, EN
590 veya buna denk bir standarda
uygun dizel yakıtı ile çalıştırılmalıdır.
(EN "Avrupa Normu" kısaltmasıdır).
Deniz motoru dizel yakıtı, ısıtma yağ-
ları veya onaylanmamış yakıt katk-
ıları kullanmayınız. Bunlar motor ve
yakıt sisteminde aşınmayı arttırır.
Onaylanmamış yakıtların ve/veya ya-
kıt katkılarının kullanımı garanti hak-
larınızın sınırlanmasıyla sonuçlanır.
Hyundai araçlarında setan numarası
51’den yukarı olan dizel yakıtı kul-
lanılır. İki tip dizel yakıtı varsa, aşağı-
da verilen sıcaklık koşullarına uygun
yaz ve kış yakıtı kullanınız.
• -5°C üzeri ... Yaz tipi dizel yakıt.
-5°C altı … Kış tipi dizel yakıt.
Yakıt deposundaki yakıt seviyesine
dikkat ediniz: Yanlış yakıt kullanımı
nedeniyle motor durursa, yeniden
çalıştırma için yakıt devresi tamamen
boşaltılmalıdır.
Page 12 of 718
Giriş
6 1

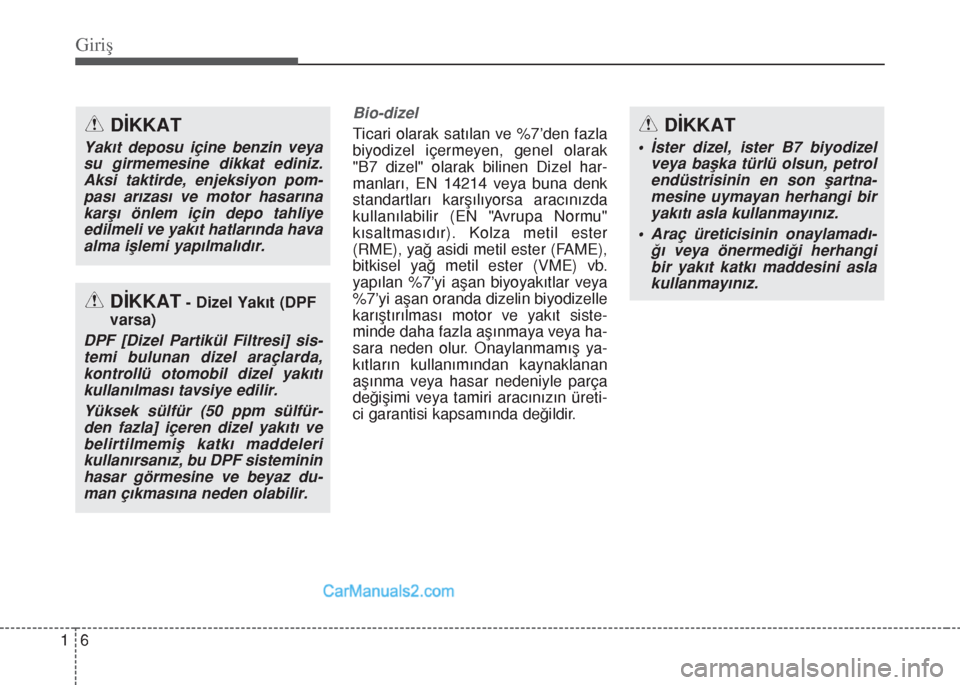

Bio-dizel
Ticari olarak satılan ve %7’den fazla
biyodizel içermeyen, genel olarak
"B7 dizel" olarak bilinen Dizel har-
manları, EN 14214 veya buna denk
standartları karşılıyorsa aracınızda
kullanılabilir (EN "Avrupa Normu"
kısaltmasıdır). Kolza metil ester
(RME), yağ asidi metil ester (FAME),
bitkisel yağ metil ester (VME) vb.
yapılan %7’yi aşan biyoyakıtlar veya
%7’yi aşan oranda dizelin biyodizelle
karıştırılması motor ve yakıt siste-
minde daha fazla aşınmaya veya ha-
sara neden olur. Onaylanmamış ya-
kıtların kullanımından kaynaklanan
aşınma veya hasar nedeniyle parça
değişimi veya tamiri aracınızın üreti-
ci garantisi kapsamında değildir.DİKKAT
Yakıt deposu içine benzin veya
su girmemesine dikkat ediniz.
Aksi taktirde, enjeksiyon pom-
pası arızası ve motor hasarına
karşı önlem için depo tahliye
edilmeli ve yakıt hatlarında hava
alma işlemi yapılmalıdır.
DİKKAT- Dizel Yakıt (DPF
varsa)
DPF [Dizel Partikül Filtresi] sis-
temi bulunan dizel araçlarda,
kontrollü otomobil dizel yakıtı
kullanılması tavsiye edilir.
Yüksek sülfür (50 ppm sülfür-
den fazla] içeren dizel yakıtı ve
belirtilmemiş katkı maddeleri
kullanırsanız, bu DPF sisteminin
hasar görmesine ve beyaz du-
man çıkmasına neden olabilir.
DİKKAT
• İster dizel, ister B7 biyodizel
veya başka türlü olsun, petrol
endüstrisinin en son şartna-
mesine uymayan herhangi bir
yakıtı asla kullanmayınız.
• Araç üreticisinin onaylamadı-
ğı veya önermediği herhangi
bir yakıt katkı maddesini asla
kullanmayınız.
Page 13 of 718
17
Giriş

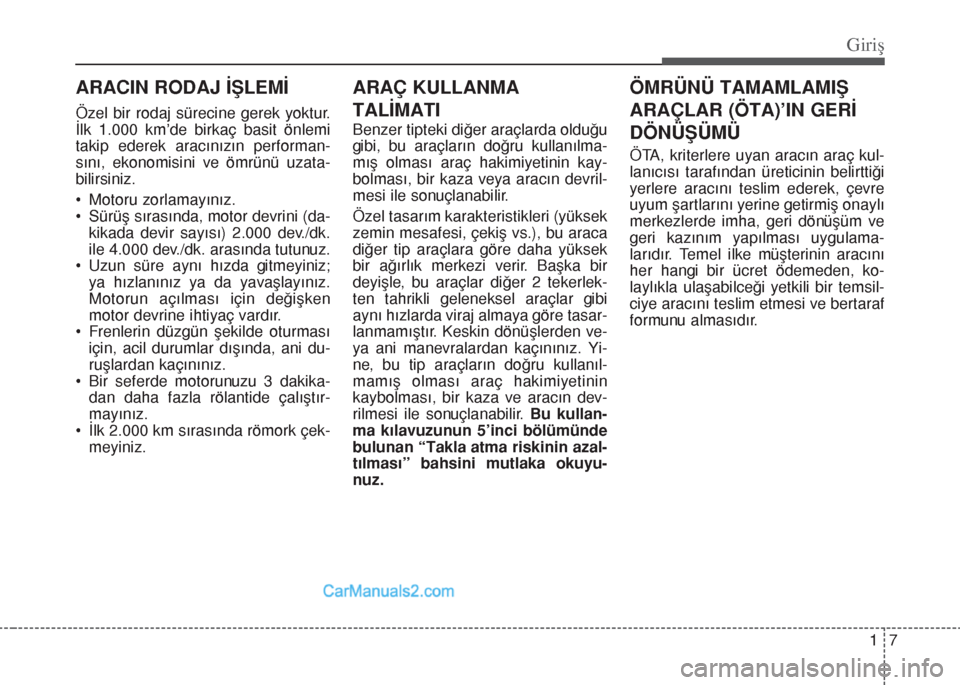

Özel bir rodaj sürecine gerek yoktur.
İlk 1.000 km’de birkaç basit önlemi
takip ederek aracınızın performan-
sını, ekonomisini ve ömrünü uzata-
bilirsiniz.
• Motoru zorlamayınız.
• Sürüş sırasında, motor devrini (da-
kikada devir sayısı) 2.000 dev./dk.
ile 4.000 dev./dk. arasında tutunuz.
• Uzun süre aynı hızda gitmeyiniz;
ya hızlanınız ya da yavaşlayınız.
Motorun açılması için değişken
motor devrine ihtiyaç vardır.
• Frenlerin düzgün şekilde oturması
için, acil durumlar dışında, ani du-
ruşlardan kaçınınız.
• Bir seferde motorunuzu 3 dakika-
dan daha fazla rölantide çalıştır-
mayınız.
• İlk 2.000 km sırasında römork çek-
meyiniz.Benzer tipteki diğer araçlarda olduğu
gibi, bu araçların doğru kullanılma-
mış olması araç hakimiyetinin kay-
bolması, bir kaza veya aracın devril-
mesi ile sonuçlanabilir.
Özel tasarım karakteristikleri (yüksek
zemin mesafesi, çekiş vs.), bu araca
diğer tip araçlara göre daha yüksek
bir ağırlık merkezi verir. Başka bir
deyişle, bu araçlar diğer 2 tekerlek-
ten tahrikli geleneksel araçlar gibi
aynı hızlarda viraj almaya göre tasar-
lanmamıştır. Keskin dönüşlerden ve-
ya ani manevralardan kaçınınız. Yi-
ne, bu tip araçların doğru kullanıl-
mamış olması araç hakimiyetinin
kaybolması, bir kaza ve aracın dev-
rilmesi ile sonuçlanabilir. Bu kullan-
ma kılavuzunun 5’inci bölümünde
bulunan “Takla atma riskinin azal-
tılması” bahsini mutlaka okuyu-
nuz.ÖTA, kriterlere uyan aracın araç kul-
lanıcısı tarafından ü
reticinin belirttiği
yerlere aracını teslim ederek, çevre
uyum şartlarını yerine getirmiş onaylı
merkezlerde imha, geri dönü
şü
m ve
geri kazınım yapılması uygulama-
larıdır. Temel ilke mü
şterinin aracını
her hangi bir ü
cret ödemeden, ko-
laylıkla ulaşabilceği yetkili bir temsil-
ciye aracını teslim etmesi ve bertaraf
formunu almasıdır.
ARAÇ KULLANMA
TALİMATIÖMRÜNÜ TAMAMLAMIŞ
ARAÇLAR (ÖTA)’IN GERİ
DÖNÜŞÜMÜ ARACIN RODAJ İŞLEMİ
Page 14 of 718
Page 15 of 718

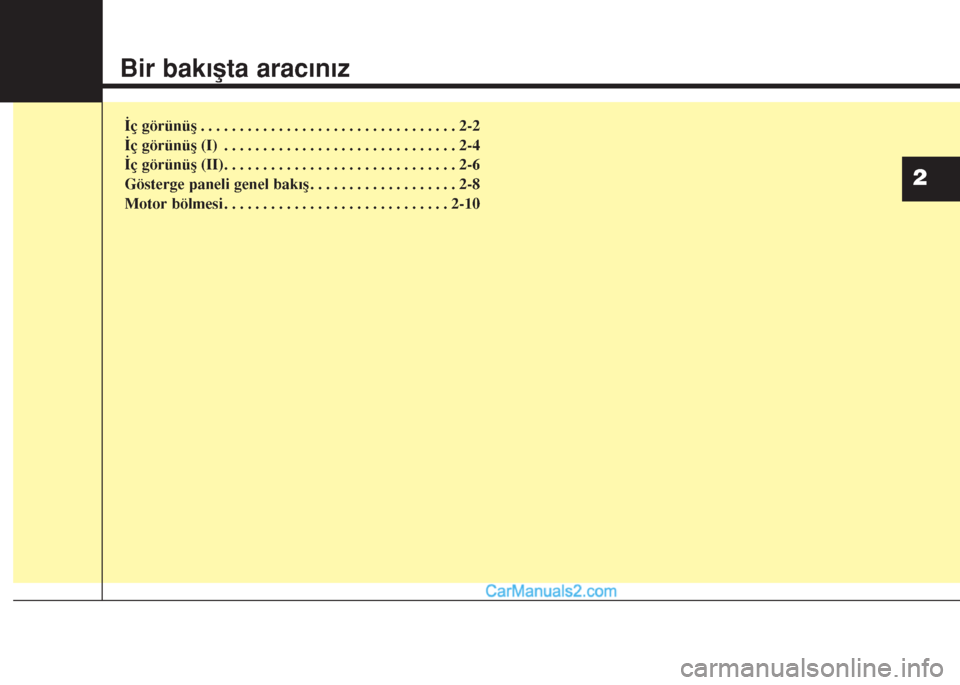

Bir bakışta aracınız
İç görünüş . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
İç görünüş (I) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
İç görünüş (II). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
Gösterge paneli genel bakış . . . . . . . . . . . . . . . . . . . 2-8
Motor bölmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
2
Page 16 of 718
Bir bakışta aracınız
2 2
DIŞ GÖRÜNÜŞ
1. Çekme kancası ..................................... 6-30
2. Ön cam silecek lastikleri ....................... 7-34
3. Dış dikiz aynası..................................... 4-54
4. Kapı kilitleri ........................................... 4-19
5. Far ......................................................... 7-70
6. Ön sis lambası .................................... 4-127
7. Kaput..................................................... 4-32
8. Lastikler ve jantlar.......................... 7-40, 8-4
9. Panoramik açılır tavan .......................... 4-37
ODM012001
nÖnden bakış
hGerçek şekil resimdekinden farklı olabilir.
Page 17 of 718
23
Bir bakışta aracınız

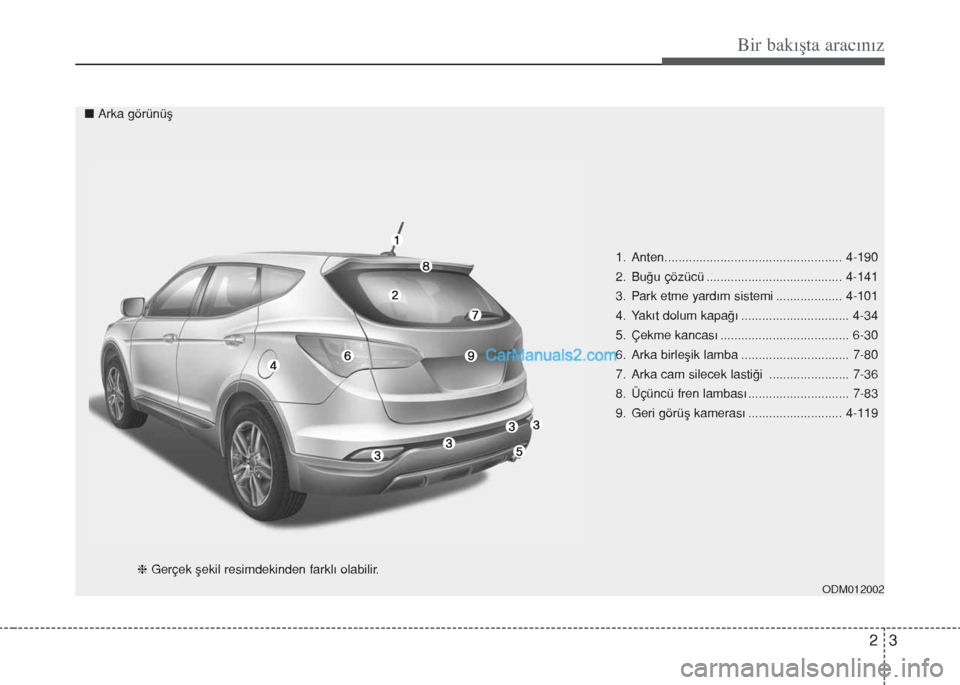

1. Anten................................................... 4-190
2. Buğu çözücü ....................................... 4-141
3. Park etme yardım sistemi ................... 4-101
4. Yakıt dolum kapağı ............................... 4-34
5. Çekme kancası ..................................... 6-30
6. Arka birleşik lamba ............................... 7-80
7. Arka cam silecek lastiği ....................... 7-36
8. Üçüncü fren lambası ............................. 7-83
9. Geri görüş kamerası ........................... 4-119
ODM012002
nArka görünüş
hGerçek şekil resimdekinden farklı olabilir.
Page 18 of 718
Bir bakışta aracınız
4 2

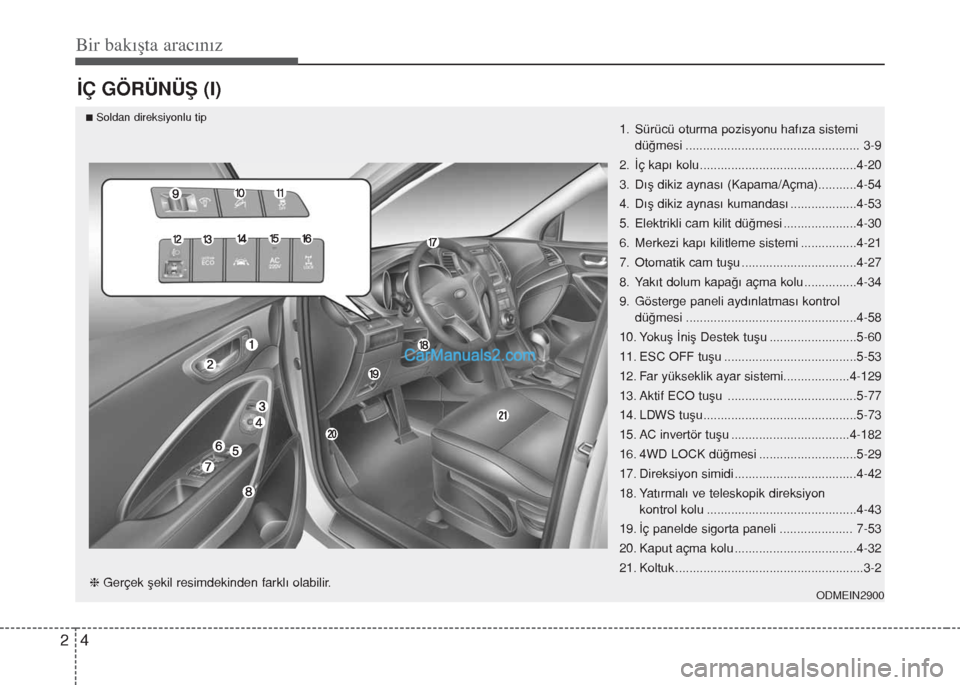

İÇ GÖRÜNÜŞ (I)
1. Sürücü oturma pozisyonu hafıza sistemi
düğmesi .................................................. 3-9
2. İç kapı kolu.............................................4-20
3. Dış dikiz aynası (Kapama/Açma)...........4-54
4. Dış dikiz aynası kumandası ...................4-53
5. Elektrikli cam kilit düğmesi .....................4-30
6. Merkezi kapı kilitleme sistemi ................4-21
7. Otomatik cam tuşu .................................4-27
8. Yakıt dolum kapağı açma kolu ...............4-34
9. Gösterge paneli aydınlatması kontrol
düğmesi .................................................4-58
10. Yokuş İniş Destek tuşu .........................5-60
11. ESC OFF tuşu ......................................5-53
12. Far yükseklik ayar sistemi...................4-129
13. Aktif ECO tuşu .....................................5-77
14. LDWS tuşu............................................5-73
15. AC invertör tuşu ..................................4-182
16. 4WD LOCK düğmesi ............................5-29
17. Direksiyon simidi ...................................4-42
18. Yatırmalı ve teleskopik direksiyon
kontrol kolu ...........................................4-43
19. İç panelde sigorta paneli ..................... 7-53
20. Kaput açma kolu ...................................4-32
21. Koltuk ......................................................3-2
ODMEIN2900hGerçek şekil resimdekinden farklı olabilir.
nSoldan direksiyonlu tip
Page 19 of 718
25
Bir bakışta aracınız

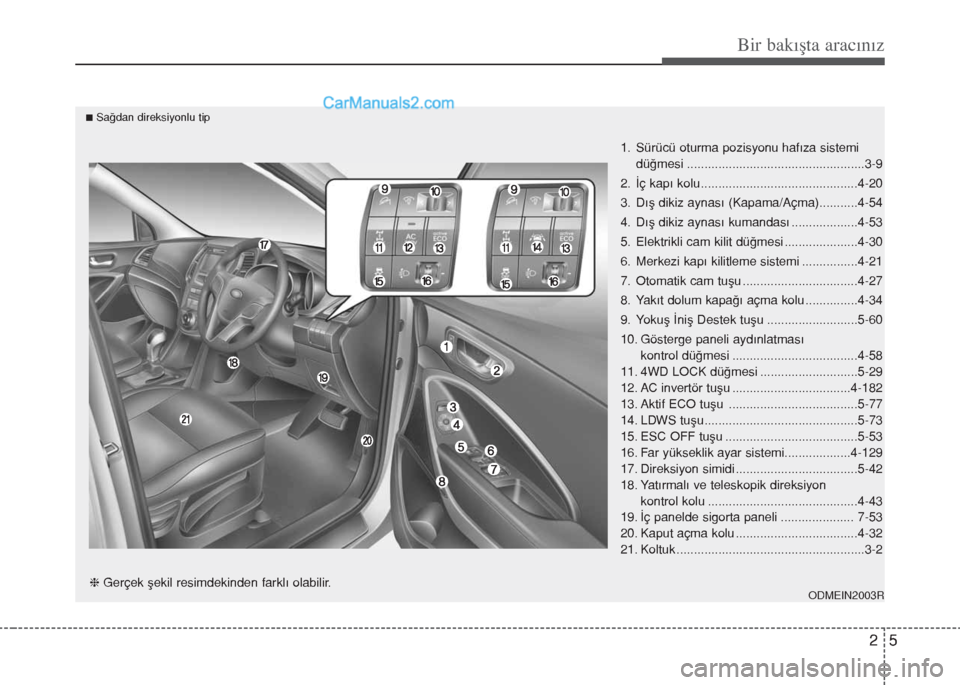

1. Sürücü oturma pozisyonu hafıza sistemi
düğmesi ...................................................3-9
2. İç kapı kolu.............................................4-20
3. Dış dikiz aynası (Kapama/Açma)...........4-54
4. Dış dikiz aynası kumandası ...................4-53
5. Elektrikli cam kilit düğmesi .....................4-30
6. Merkezi kapı kilitleme sistemi ................4-21
7. Otomatik cam tuşu .................................4-27
8. Yakıt dolum kapağı açma kolu ...............4-34
9. Yokuş İniş Destek tuşu ..........................5-60
10. Gösterge paneli aydınlatması
kontrol düğmesi ....................................4-58
11. 4WD LOCK düğmesi ............................5-29
12. AC invertör tuşu ..................................4-182
13. Aktif ECO tuşu .....................................5-77
14. LDWS tuşu............................................5-73
15. ESC OFF tuşu ......................................5-53
16. Far yükseklik ayar sistemi...................4-129
17. Direksiyon simidi ...................................5-42
18. Yatırmalı ve teleskopik direksiyon
kontrol kolu ...........................................4-43
19. İç panelde sigorta paneli ..................... 7-53
20. Kaput açma kolu ...................................4-32
21. Koltuk ......................................................3-2
ODMEIN2003RhGerçek şekil resimdekinden farklı olabilir.
nSağdan direksiyonlu tip
Page 20 of 718
Bir bakışta aracınız
6 2

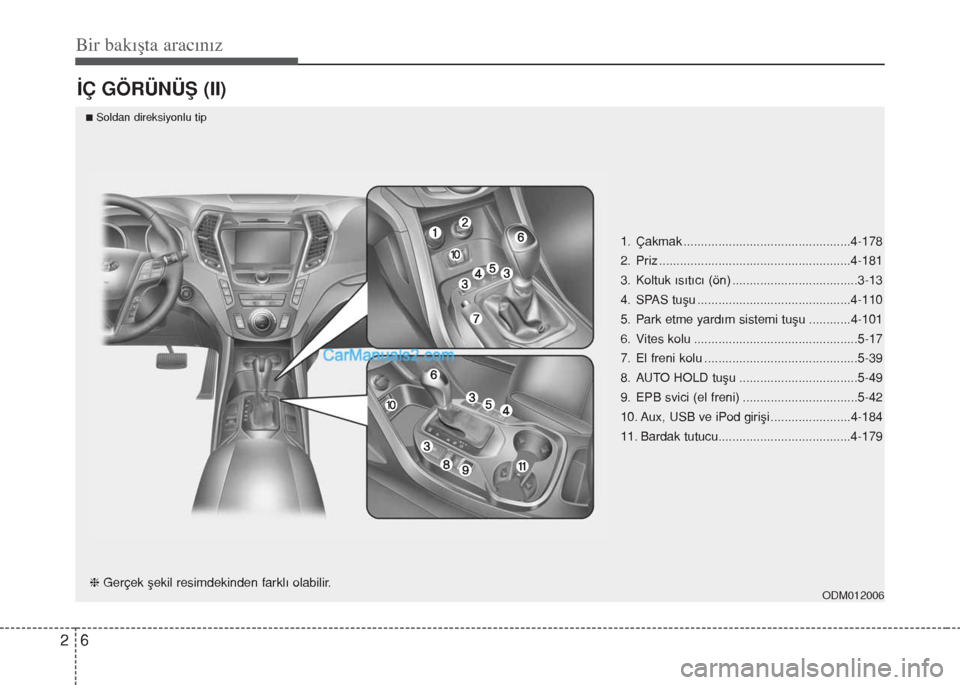

İÇ GÖRÜNÜŞ (II)
1. Çakmak ................................................4-178
2. Priz .......................................................4-181
3. Koltuk ısıtıcı (ön) ....................................3-13
4. SPAS tuşu ............................................4-110
5. Park etme yardım sistemi tuşu ............4-101
6. Vites kolu ...............................................5-17
7. El freni kolu ............................................5-39
8. AUTO HOLD tuşu ..................................5-49
9. EPB svici (el freni) .................................5-42
10. Aux, USB ve iPod girişi .......................4-184
11. Bardak tutucu......................................4-179
ODM012006hGerçek şekil resimdekinden farklı olabilir.
nSoldan direksiyonlu tip
