27
Bir bakışta aracınız

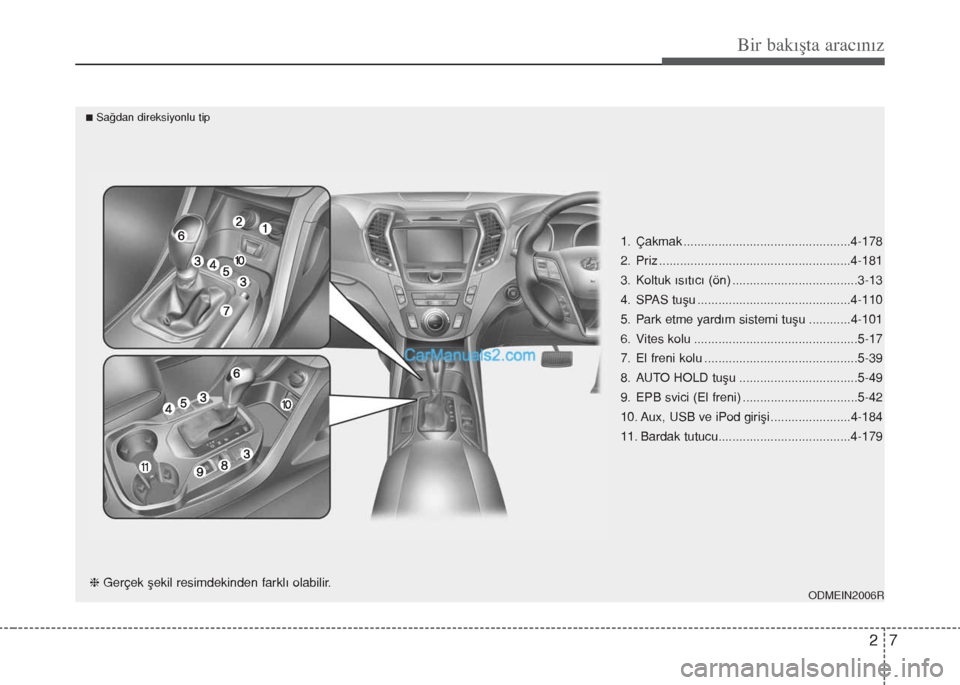

1. Çakmak ................................................4-178
2. Priz .......................................................4-181
3. Koltuk ısıtıcı (ön) ....................................3-13
4. SPAS tuşu ............................................4-110
5. Park etme yardım sistemi tuşu ............4-101
6. Vites kolu ...............................................5-17
7. El freni kolu ............................................5-39
8. AUTO HOLD tuşu ..................................5-49
9. EPB svici (El freni) .................................5-42
10. Aux, USB ve iPod girişi .......................4-184
11. Bardak tutucu......................................4-179
ODMEIN2006RhGerçek şekil resimdekinden farklı olabilir.
nSağdan direksiyonlu tip
Page 22 of 718
Bir bakışta aracınız
8 2

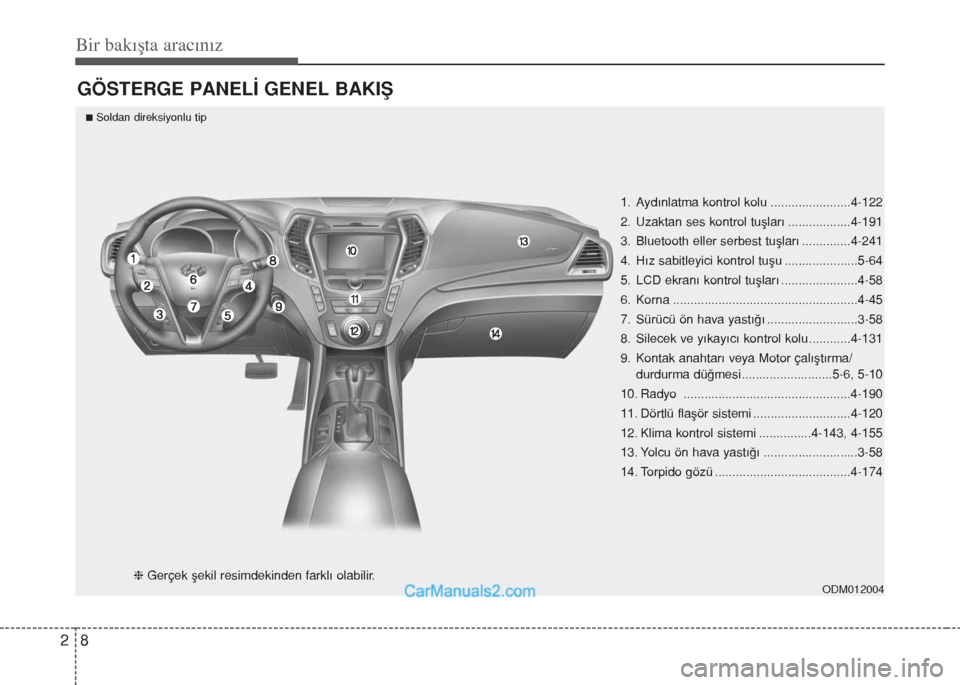

GÖSTERGE PANELİ GENEL BAKIŞ

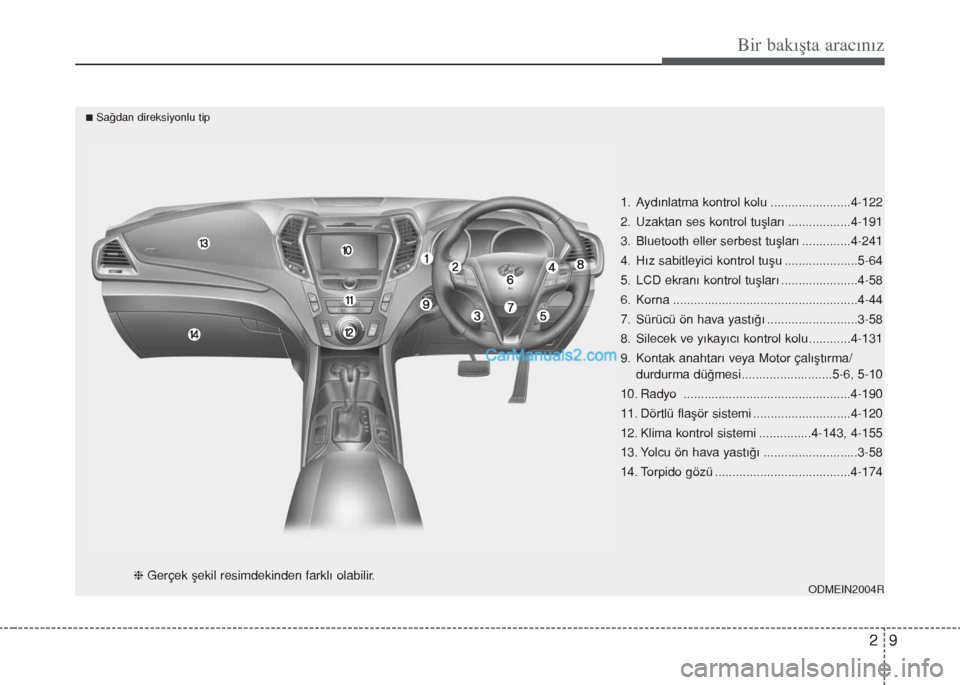

1. Aydınlatma kontrol kolu .......................4-122
2. Uzaktan ses kontrol tuşları ..................4-191
3. Bluetooth eller serbest tuşları ..............4-241
4. Hız sabitleyici kontrol tuşu .....................5-64
5. LCD ekranı kontrol tuşları ......................4-58
6. Korna .....................................................4-45
7. Sürücü ön hava yastığı ..........................3-58
8. Silecek ve yıkayıcı kontrol kolu ............4-131
9. Kontak anahtarı veya Motor çalıştırma/
durdurma düğmesi..........................5-6, 5-10
10. Radyo ................................................4-190
11. Dörtlü flaşör sistemi ............................4-120
12. Klima kontrol sistemi ...............4-143, 4-155
13. Yolcu ön hava yastığı ...........................3-58
14. Torpido gözü .......................................4-174
ODM012004hGerçek şekil resimdekinden farklı olabilir.
nSoldan direksiyonlu tip
Page 23 of 718
29
Bir bakışta aracınız
1. Aydınlatma kontrol kolu .......................4-122
2. Uzaktan ses kontrol tuşları ..................4-191
3. Bluetooth eller serbest tuşları ..............4-241
4. Hız sabitleyici kontrol tuşu .....................5-64
5. LCD ekranı kontrol tuşları ......................4-58
6. Korna .....................................................4-44
7. Sürücü ön hava yastığı ..........................3-58
8. Silecek ve yıkayıcı kontrol kolu ............4-131
9. Kontak anahtarı veya Motor çalıştırma/
durdurma düğmesi..........................5-6, 5-10
10. Radyo ................................................4-190
11. Dörtlü flaşör sistemi ............................4-120
12. Klima kontrol sistemi ...............4-143, 4-155
13. Yolcu ön hava yastığı ...........................3-58
14. Torpido gözü .......................................4-174
ODMEIN2004RhGerçek şekil resimdekinden farklı olabilir.
nSağdan direksiyonlu tip
Page 24 of 718
Bir bakışta aracınız
10 2
MOTOR BÖLÜMÜ

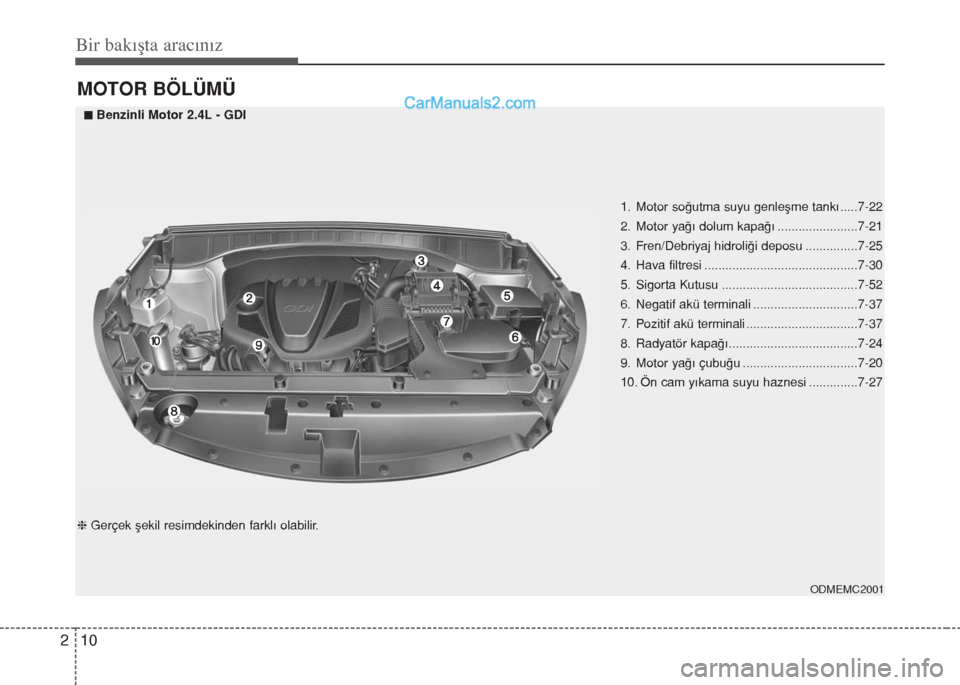

1. Motor soğutma suyu genleşme tankı .....7-22
2. Motor yağı dolum kapağı .......................7-21
3. Fren/Debriyaj hidroliği deposu ...............7-25
4. Hava filtresi ............................................7-30
5. Sigorta Kutusu .......................................7-52
6. Negatif akü terminali ..............................7-37
7. Pozitif akü terminali ................................7-37
8. Radyatör kapağı.....................................7-24
9. Motor yağı çubuğu .................................7-20
10. Ön cam yıkama suyu haznesi ..............7-27
ODMEMC2001
nBenzinli Motor 2.4L - GDI
hGerçek şekil resimdekinden farklı olabilir.
Page 25 of 718
211
Bir bakışta aracınız

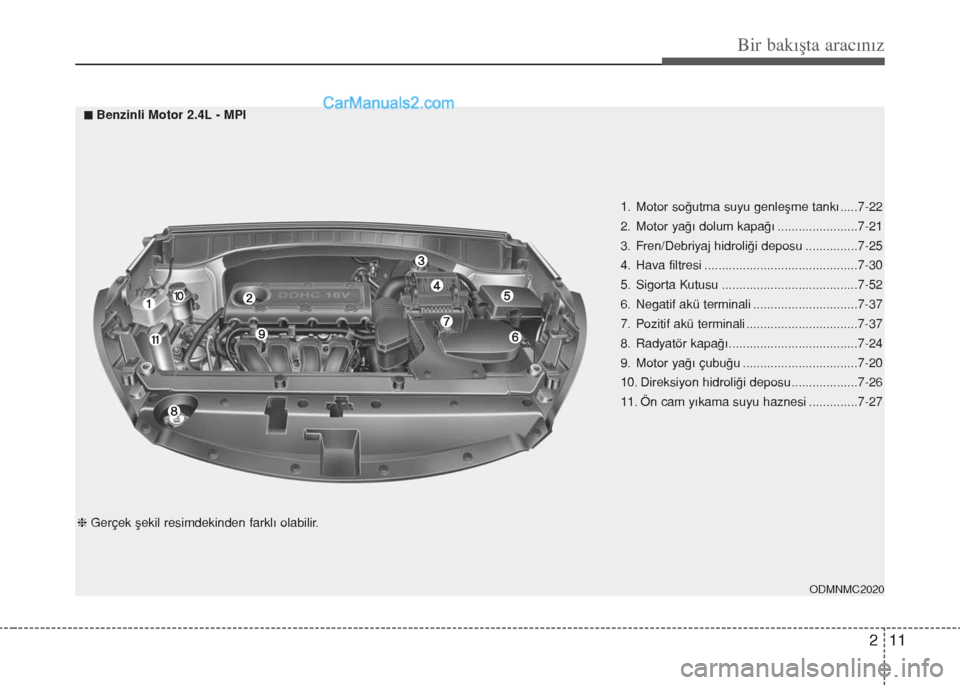

1. Motor soğutma suyu genleşme tankı .....7-22
2. Motor yağı dolum kapağı .......................7-21
3. Fren/Debriyaj hidroliği deposu ...............7-25
4. Hava filtresi ............................................7-30
5. Sigorta Kutusu .......................................7-52
6. Negatif akü terminali ..............................7-37
7. Pozitif akü terminali ................................7-37
8. Radyatör kapağı.....................................7-24
9. Motor yağı çubuğu .................................7-20
10. Direksiyon hidroliği deposu...................7-26
11. Ön cam yıkama suyu haznesi ..............7-27
ODMNMC2020
nBenzinli Motor 2.4L - MPI
hGerçek şekil resimdekinden farklı olabilir.
Page 26 of 718
Bir bakışta aracınız
12 2
OXM079100

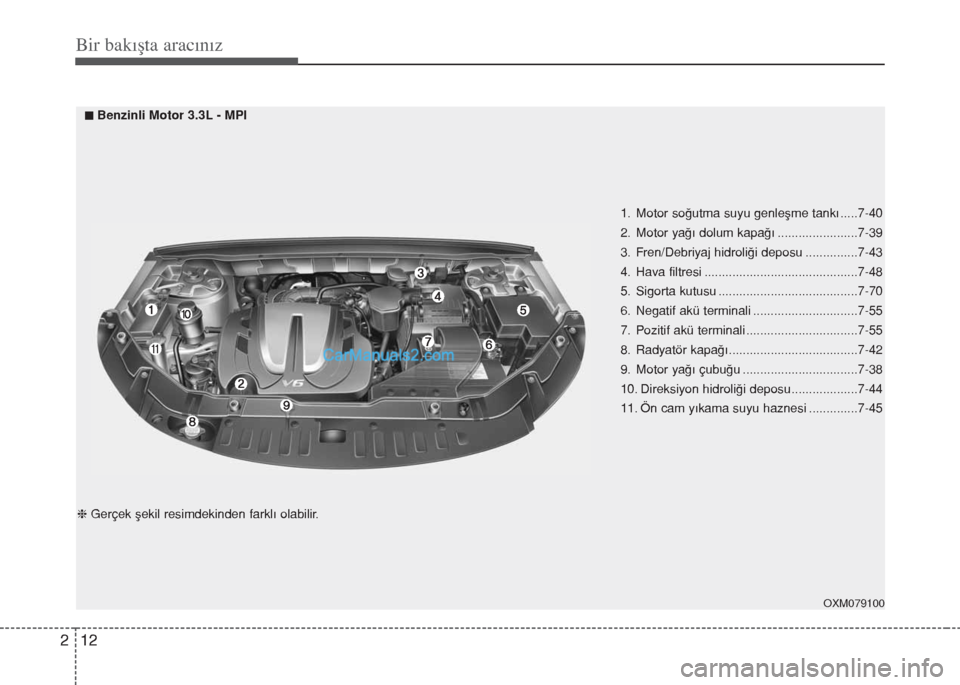

1. Motor soğutma suyu genleşme tankı .....7-40
2. Motor yağı dolum kapağı .......................7-39
3. Fren/Debriyaj hidroliği deposu ...............7-43
4. Hava filtresi ............................................7-48
5. Sigorta kutusu ........................................7-70
6. Negatif akü terminali ..............................7-55
7. Pozitif akü terminali ................................7-55
8. Radyatör kapağı.....................................7-42
9. Motor yağı çubuğu .................................7-38
10. Direksiyon hidroliği deposu...................7-44
11. Ön cam yıkama suyu haznesi ..............7-45
nBenzinli Motor 3.3L - MPI
hGerçek şekil resimdekinden farklı olabilir.
Page 27 of 718
213
Bir bakışta aracınız
ODM012005

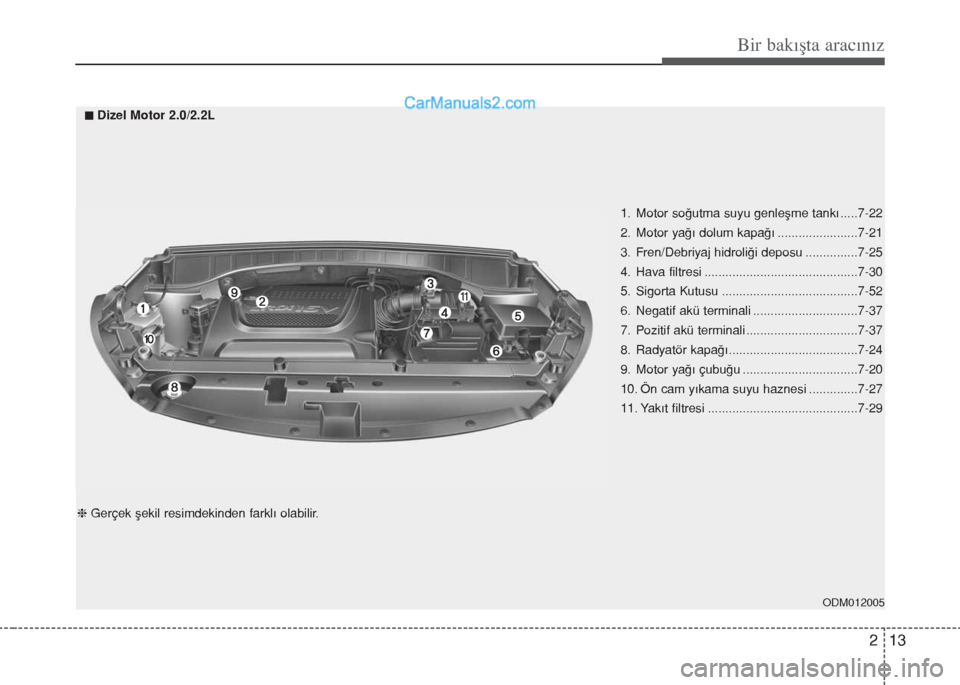

1. Motor soğutma suyu genleşme tankı .....7-22
2. Motor yağı dolum kapağı .......................7-21
3. Fren/Debriyaj hidroliği deposu ...............7-25
4. Hava filtresi ............................................7-30
5. Sigorta Kutusu .......................................7-52
6. Negatif akü terminali ..............................7-37
7. Pozitif akü terminali ................................7-37
8. Radyatör kapağı.....................................7-24
9. Motor yağı çubuğu .................................7-20
10. Ön cam yıkama suyu haznesi ..............7-27
11. Yakıt filtresi ...........................................7-29
nDizel Motor 2.0/2.2L
hGerçek şekil resimdekinden farklı olabilir.
Page 28 of 718
Page 29 of 718
Aracınızın güvenlik özellikleri

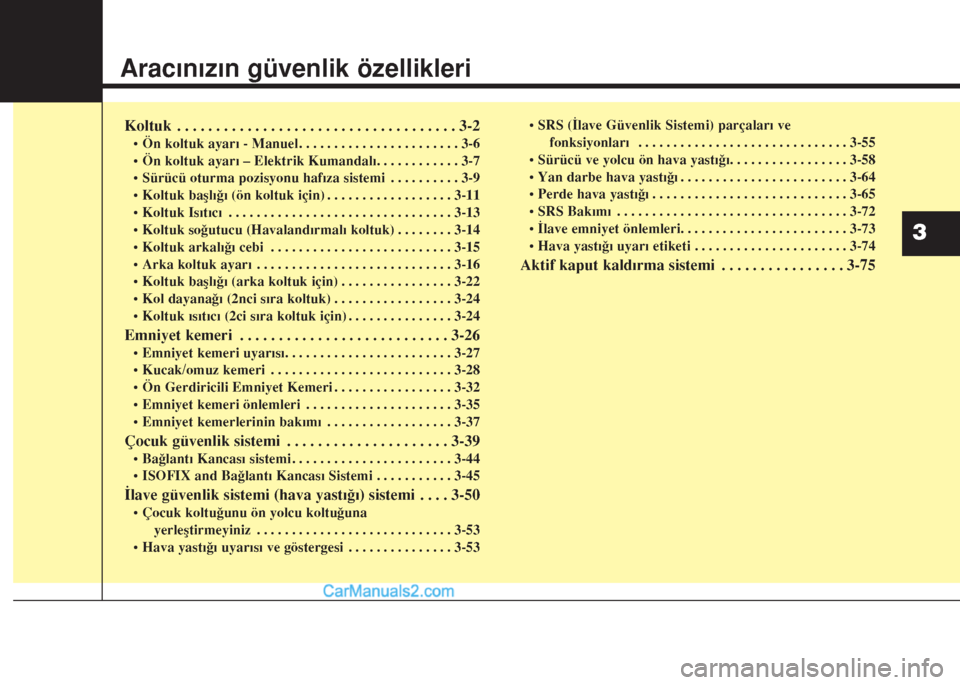

Koltuk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
• Ön koltuk ayarı - Manuel . . . . . . . . . . . . . . . . . . . . . . . 3-6
• Ön koltuk ayarı – Elektrik Kumandalı. . . . . . . . . . . . 3-7
• Sürücü oturma pozisyonu hafıza sistemi . . . . . . . . . . 3-9
• Koltuk başlığı (ön koltuk için) . . . . . . . . . . . . . . . . . . 3-11
• Koltuk Isıtıcı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
• Koltuk soğutucu (Havalandırmalı koltuk) . . . . . . . . 3-14
• Koltuk arkalığı cebi . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
• Arka koltuk ayarı . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
• Koltuk başlığı (arka koltuk için) . . . . . . . . . . . . . . . . 3-22
• Kol dayanağı (2nci sıra koltuk) . . . . . . . . . . . . . . . . . 3-24
• Koltuk ısıtıcı (2ci sıra koltuk için) . . . . . . . . . . . . . . . 3-24
Emniyet kemeri . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26
• Emniyet kemeri uyarısı. . . . . . . . . . . . . . . . . . . . . . . . 3-27
• Kucak/omuz kemeri . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28
• Ön Gerdiricili Emniyet Kemeri . . . . . . . . . . . . . . . . . 3-32
• Emniyet kemeri önlemleri . . . . . . . . . . . . . . . . . . . . . 3-35
• Emniyet kemerlerinin bakımı . . . . . . . . . . . . . . . . . . 3-37
Çocuk güvenlik sistemi . . . . . . . . . . . . . . . . . . . . . 3-39
• Bağlantı Kancası sistemi . . . . . . . . . . . . . . . . . . . . . . . 3-44
• ISOFIX and Bağlantı Kancası Sistemi . . . . . . . . . . . 3-45
İlave güvenlik sistemi (hava yastığı) sistemi . . . . 3-50
• Çocuk koltuğunu ön yolcu koltuğuna
yerleştirmeyiniz . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53
• Hava yastığı uyarısı ve göstergesi . . . . . . . . . . . . . . . 3-53• SRS (İlave Güvenlik Sistemi) parçaları ve
fonksiyonları . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-55
• Sürücü ve yolcu ön hava yastığı. . . . . . . . . . . . . . . . . 3-58
• Yan darbe hava yastığı . . . . . . . . . . . . . . . . . . . . . . . . 3-64
• Perde hava yastığı . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-65
• SRS Bakımı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-72
• İlave emniyet önlemleri. . . . . . . . . . . . . . . . . . . . . . . . 3-73
• Hava yastığı uyarı etiketi . . . . . . . . . . . . . . . . . . . . . . 3-74
Aktif kaput kaldırma sistemi . . . . . . . . . . . . . . . . 3-75
3
Page 30 of 718
Aracınızın güvenlik özellikleri
2 3
Ön koltuk

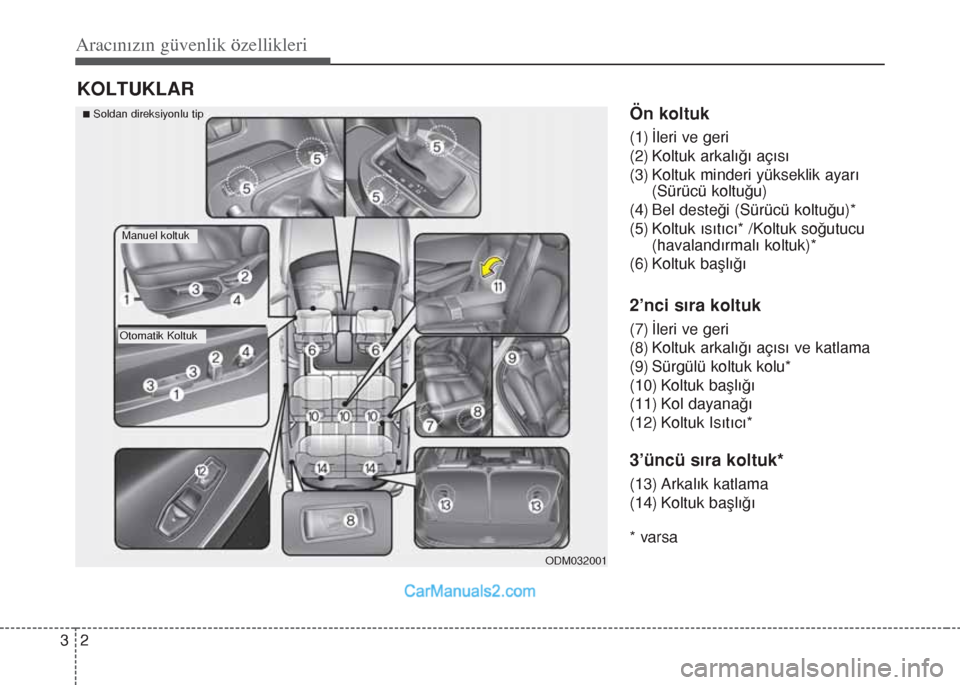

(1) İleri ve geri
(2) Koltuk arkalığı açısı
(3) Koltuk minderi yükseklik ayarı
(Sürücü koltuğu)
(4) Bel desteği (Sürücü koltuğu)*
(5) Koltuk ısıtıcı* /Koltuk soğutucu
(havalandırmalı koltuk)*
(6) Koltuk başlığı
2’nci sıra koltuk
(7) İleri ve geri
(8) Koltuk arkalığı açısı ve katlama
(9) Sürgülü koltuk kolu*
(10) Koltuk başlığı
(11) Kol dayanağı
(12) Koltuk Isıtıcı*
3’üncü sıra koltuk*
(13) Arkalık katlama
(14) Koltuk başlığı
* varsa
KOLTUKLAR
ODM032001
Manuel koltuk
Otomatik Koltuk
nSoldan direksiyonlu tip
