4 137
Aracınızın özellikleri

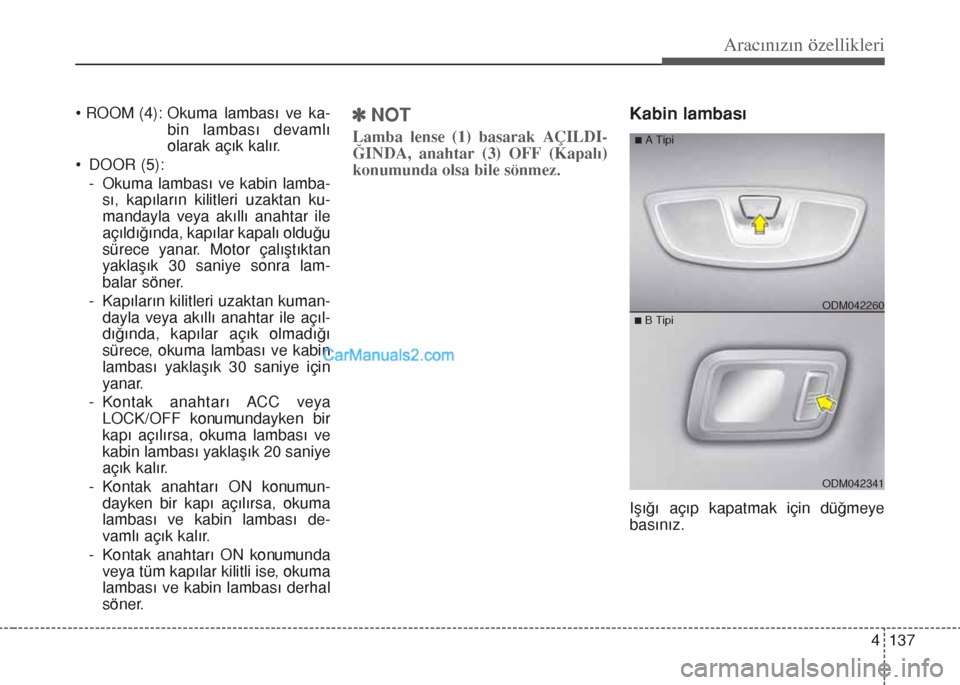

• ROOM (4): Okuma lambası ve ka-
bin lambası devamlı
olarak açık kalır.
• DOOR (5):
- Okuma lambası ve kabin lamba-
sı, kapıların kilitleri uzaktan ku-
mandayla veya akıllı anahtar ile
açıldığında, kapılar kapalı olduğu
sürece yanar. Motor çalıştıktan
yaklaşık 30 saniye sonra lam-
balar söner.
- Kapıların kilitleri uzaktan kuman-
dayla veya akıllı anahtar ile açıl-
dığında, kapılar açık olmadığı
sürece, okuma lambası ve kabin
lambası yaklaşık 30 saniye için
yanar.
- Kontak anahtarı ACC veya
LOCK/OFF konumundayken bir
kapı açılırsa, okuma lambası ve
kabin lambası yaklaşık 20 saniye
açık kalır.
- Kontak anahtarı ON konumun-
dayken bir kapı açılırsa, okuma
lambası ve kabin lambası de-
vamlı açık kalır.
- Kontak anahtarı ON konumunda
veya tüm kapılar kilitli ise, okuma
lambası ve kabin lambası derhal
söner.]NOT
Lamba lense (1) basarak AÇILDI-
ĞINDA, anahtar (3) OFF (Kapalı)
konumunda olsa bile sönmez.
Kabin lambası
Işığı açıp kapatmak için düğmeye
basınız.
ODM042341
nB TipiODM042260
nA Tipi

Aracınızın özellikleri
138 4

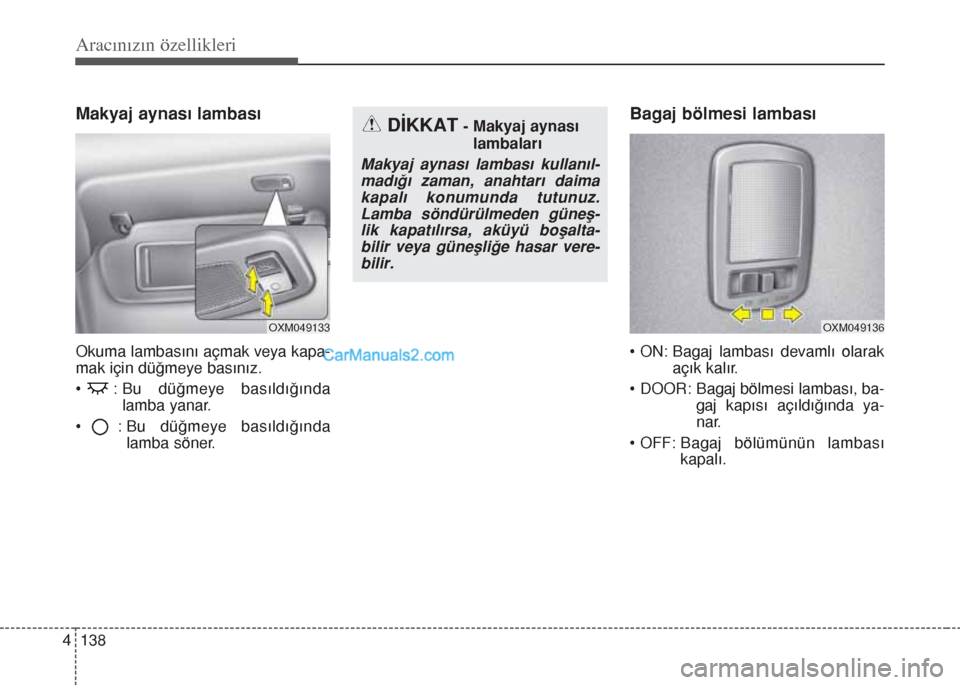

Makyaj aynası lambası
Okuma lambasını açmak veya kapa-
mak için düğmeye basınız.
• : Bu düğmeye basıldığında
lamba yanar.
• : Bu düğmeye basıldığında
lamba söner.
Bagaj bölmesi lambası
• ON: Bagaj lambası devamlı olarak
açık kalır.
• DOOR: Bagaj bölmesi lambası, ba-
gaj kapısı açıldığında ya-
nar.
• OFF: Bagaj bölümünün lambası
kapalı.
OXM049133
DİKKAT- Makyaj aynası
lambaları
Makyaj aynası lambası kullanıl-
madığı zaman, anahtarı daima
kapalı konumunda tutunuz.
Lamba söndürülmeden güneş-
lik kapatılırsa, aküyü boşalta-
bilir veya güneşliğe hasar vere-
bilir.
OXM049136

4 139
Aracınızın özellikleri

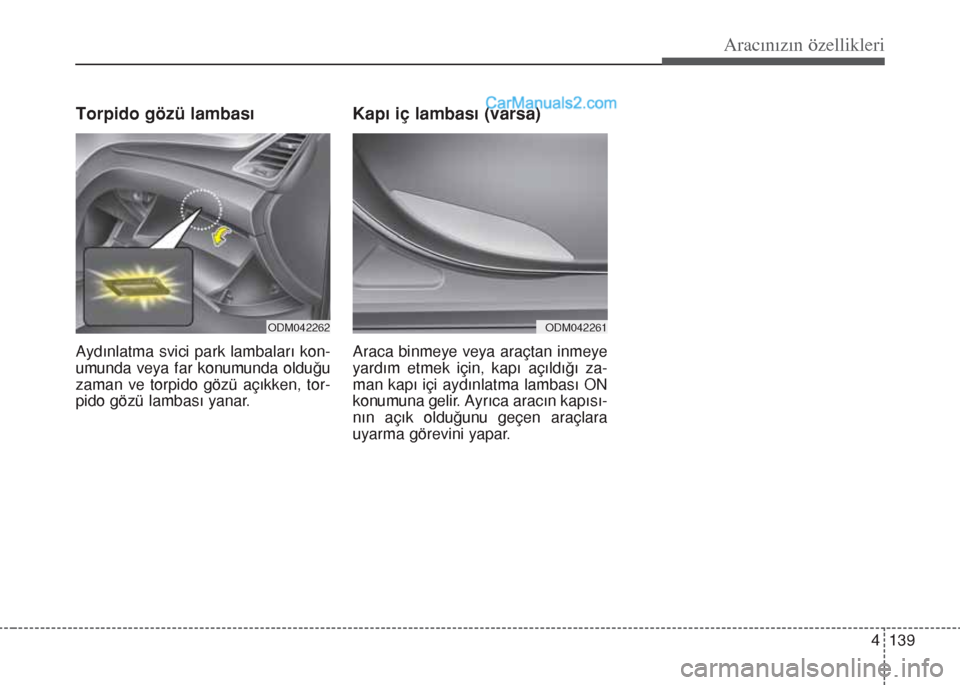

Torpido gözü lambası
Aydınlatma svici park lambaları kon-
umunda veya far konumunda olduğu
zaman ve torpido gözü açıkken, tor-
pido gözü lambası yanar.
Kapı iç lambası (varsa)
Araca binmeye veya araçtan inmeye
yardım etmek için, kapı açıldığı za-
man kapı içi aydınlatma lambası ON
konumuna gelir. Ayrıca aracın kapısı-
nın açık olduğunu geçen araçlara
uyarma görevini yapar.
ODM042262ODM042261

Aracınızın özellikleri
140 4

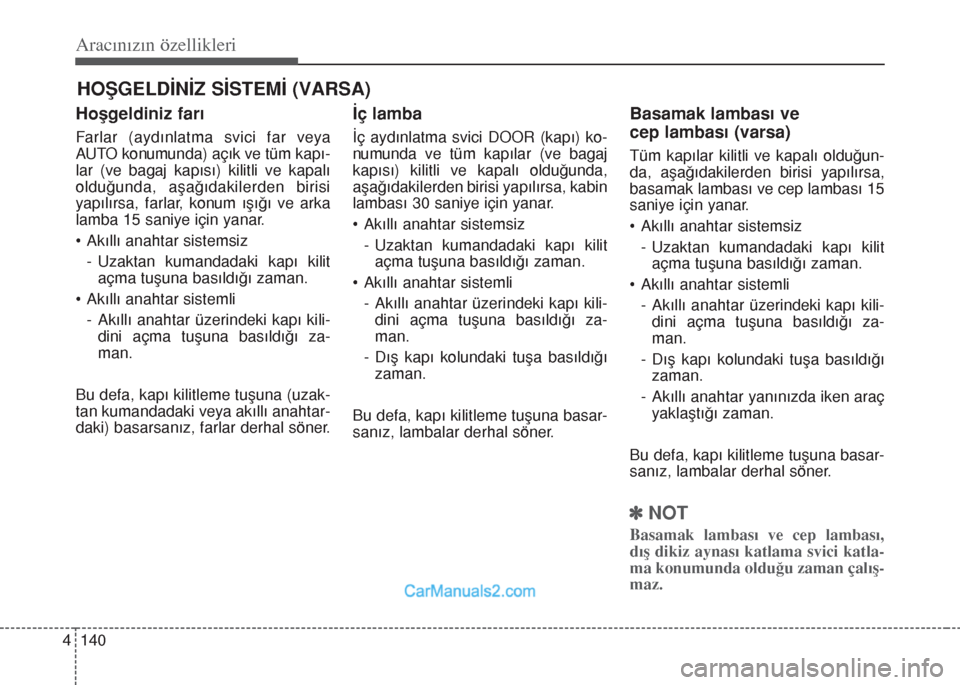

Hoşgeldiniz farı
Farlar (aydınlatma svici far veya
AUTO konumunda) açık ve tüm kapı-
lar (ve bagaj kapısı) kilitli ve kapalı
olduğunda, aşağıdakilerden birisi
yapılırsa, farlar, konum ışığı ve arka
lamba 15 saniye için yanar.
• Akıllı anahtar sistemsiz
- Uzaktan kumandadaki kapı kilit
açma tuşuna basıldığı zaman.
• Akıllı anahtar sistemli
- Akıllı anahtar üzerindeki kapı kili-
dini açma tuşuna basıldığı za-
man.
Bu defa, kapı kilitleme tuşuna (uzak-
tan kumandadaki veya akıllı anahtar-
daki) basarsanız, farlar derhal söner.
İç lamba
İç aydınlatma svici DOOR (kapı) ko-
numunda ve tüm kapılar (ve bagaj
kapısı) kilitli ve kapalı olduğunda,
aşağıdakilerden birisi yapılırsa, kabin
lambası 30 saniye için yanar.
• Akıllı anahtar sistemsiz
- Uzaktan kumandadaki kapı kilit
açma tuşuna basıldığı zaman.
• Akıllı anahtar sistemli
- Akıllı anahtar üzerindeki kapı kili-
dini açma tuşuna basıldığı za-
man.
- Dış kapı kolundaki tuşa basıldığı
zaman.
Bu defa, kapı kilitleme tuşuna basar-
sanız, lambalar derhal söner.
Basamak lambası ve
cep lambası (varsa)
Tüm kapılar kilitli ve kapalı olduğun-
da, aşağıdakilerden birisi yapılırsa,
basamak lambası ve cep lambası 15
saniye için yanar.
• Akıllı anahtar sistemsiz
- Uzaktan kumandadaki kapı kilit
açma tuşuna basıldığı zaman.
• Akıllı anahtar sistemli
- Akıllı anahtar üzerindeki kapı kili-
dini açma tuşuna basıldığı za-
man.
- Dış kapı kolundaki tuşa basıldığı
zaman.
- Akıllı anahtar yanınızda iken araç
yaklaştığı zaman.
Bu defa, kapı kilitleme tuşuna basar-
sanız, lambalar derhal söner.
]NOT
Basamak lambası ve cep lambası,
dış dikiz aynası katlama svici katla-
ma konumunda olduğu zaman çalış-
maz.
HOŞGELDİNİZ SİSTEMİ (VARSA)

4 141
Aracınızın özellikleri

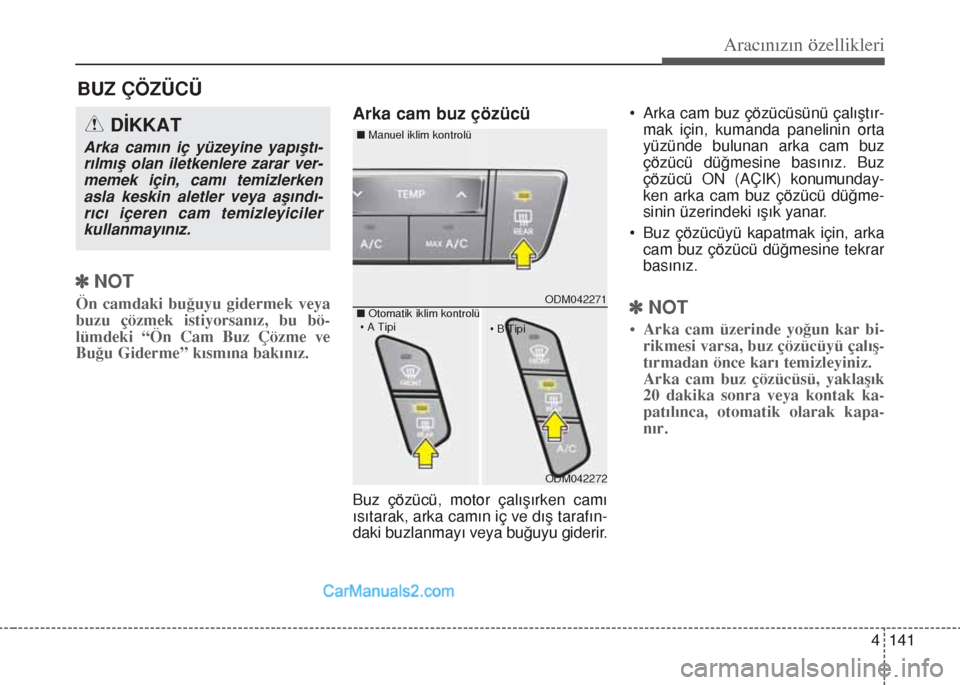

BUZ ÇÖZÜCÜ
]NOT
Ön camdaki buğuyu gidermek veya
buzu çözmek istiyorsanız, bu bö-
lümdeki “Ön Cam Buz Çözme ve
Buğu Giderme” kısmına bakınız.
Arka cam buz çözücü
Buz çözücü, motor çalışırken camı
ısıtarak, arka camın iç ve dış tarafın-
daki buzlanmayı veya buğuyu giderir.• Arka cam buz çözücüsünü çalıştır-
mak için, kumanda panelinin orta
yüzünde bulunan arka cam buz
çözücü düğmesine basınız. Buz
çözücü ON (AÇIK) konumunday-
ken arka cam buz çözücü düğme-
sinin üzerindeki ışık yanar.
• Buz çözücüyü kapatmak için, arka
cam buz çözücü düğmesine tekrar
basınız.
]NOT
• Arka cam üzerinde yoğun kar bi-
rikmesi varsa, buz çözücüyü çalış-
tırmadan önce karı temizleyiniz.
Arka cam buz çözücüsü, yaklaşık
20 dakika sonra veya kontak ka-
patılınca, otomatik olarak kapa-
nır.
DİKKAT
Arka camın iç yüzeyine yapıştı-
rılmış olan iletkenlere zarar ver-
memek için, camı temizlerken
asla keskin aletler veya aşındı-
rıcı içeren cam temizleyiciler
kullanmayınız.
ODM042271
ODM042272
nManuel iklim kontrolü
nOtomatik iklim kontrolü
• A Tipi
• B Tipi

Aracınızın özellikleri
142 4

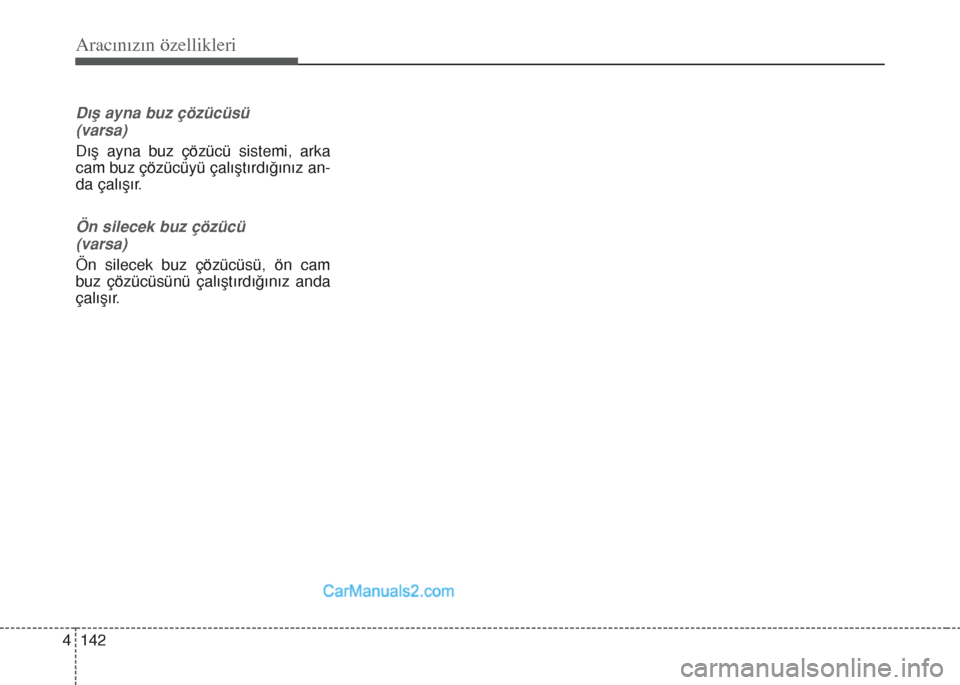

Dış ayna buz çözücüsü
(varsa)
Dış ayna buz çözücü sistemi, arka
cam buz çözücüyü çalıştırdığınız an-
da çalışır.
Ön silecek buz çözücü
(varsa)
Ön silecek buz çözücüsü, ön cam
buz çözücüsünü çalıştırdığınız anda
çalışır.

4 143
Aracınızın özellikleri

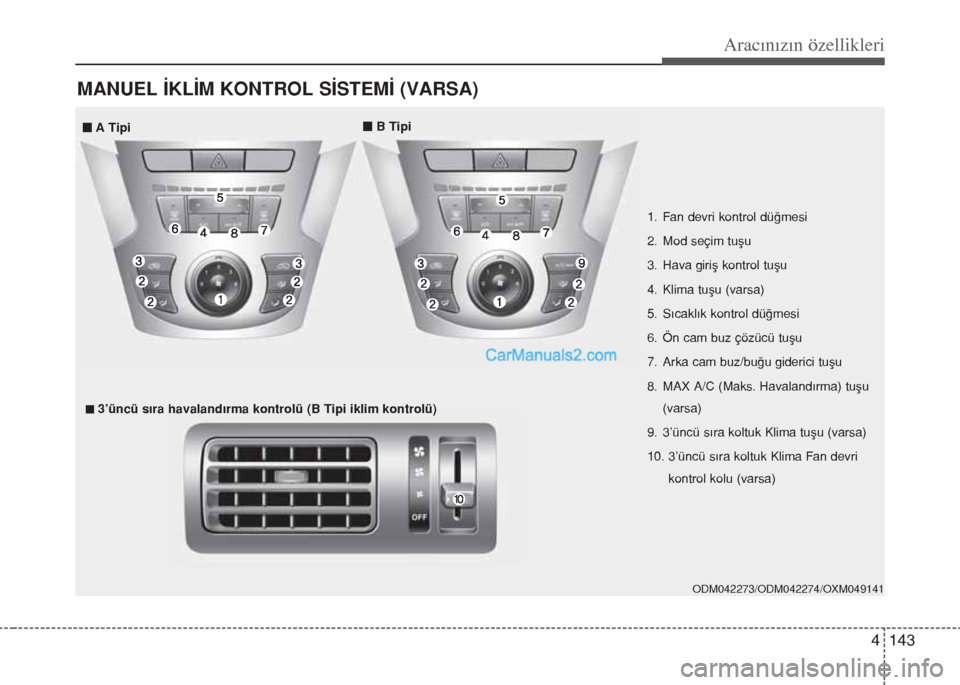

MANUEL İKLİM KONTROL SİSTEMİ (VARSA)
ODM042273/ODM042274/OXM049141
1. Fan devri kontrol düğmesi
2. Mod seçim tuşu
3. Hava giriş kontrol tuşu
4. Klima tuşu (varsa)
5. Sıcaklık kontrol düğmesi
6. Ön cam buz çözücü tuşu
7. Arka cam buz/buğu giderici tuşu
8. MAX A/C (Maks. Havalandırma) tuşu
(varsa)
9. 3’üncü sıra koltuk Klima tuşu (varsa)
10. 3’üncü sıra koltuk Klima Fan devri
kontrol kolu (varsa)
nA TipinB Tipi
n3’üncü sıra havalandırma kontrolü (B Tipi iklim kontrolü)

Aracınızın özellikleri
144 4

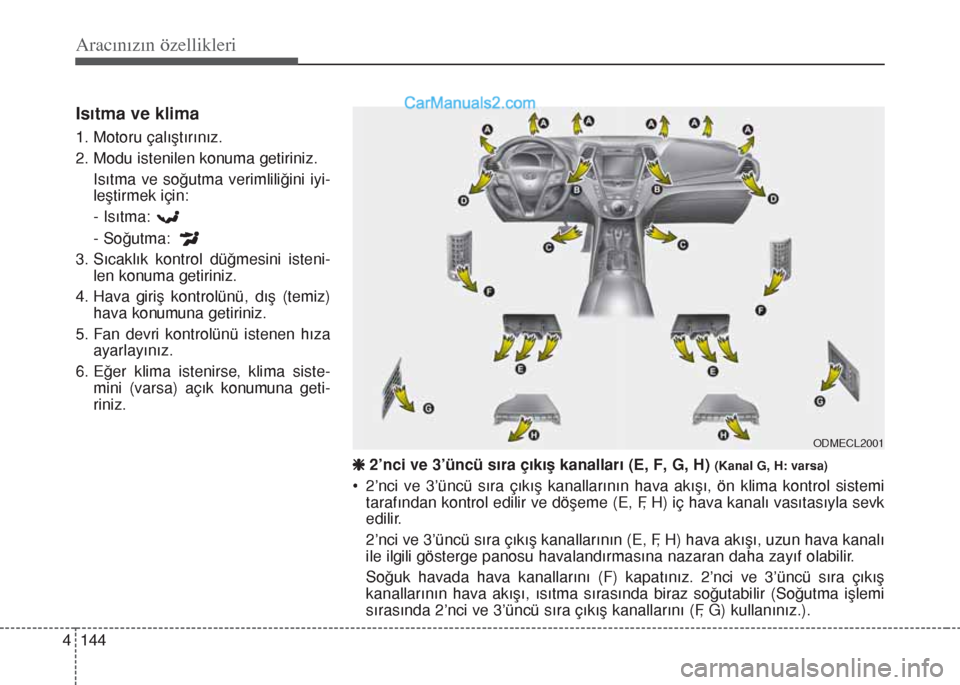

Isıtma ve klima
1. Motoru çalıştırınız.
2. Modu istenilen konuma getiriniz.
Isıtma ve soğutma verimliliğini iyi-
leştirmek için:
- Isıtma:
- Soğutma:
3. Sıcaklık kontrol düğmesini isteni-
len konuma getiriniz.
4. Hava giriş kontrolünü, dış (temiz)
hava konumuna getiriniz.
5. Fan devri kontrolünü istenen hıza
ayarlayınız.
6. Eğer klima istenirse, klima siste-
mini (varsa) açık konumuna geti-
riniz.
ODMECL2001
h 2’nci ve 3’üncü sıra çıkış kanalları (E, F, G, H) (Kanal G, H: varsa)
• 2’nci ve 3’üncü sıra çıkış kanallarının hava akışı, ön klima kontrol sistemi
tarafından kontrol edilir ve döşeme (E, F, H) iç hava kanalı vasıtasıyla sevk
edilir.
2’nci ve 3’üncü sıra çıkış kanallarının (E, F, H) hava akışı, uzun hava kanalı
ile ilgili gösterge panosu havalandırmasına nazaran daha zayıf olabilir.
Soğuk havada hava kanallarını (F) kapatınız. 2’nci ve 3’üncü sıra çıkış
kanallarının hava akışı, ısıtma sırasında biraz soğutabilir (Soğutma işlemi
sırasında 2’nci ve 3’üncü sıra çıkış kanallarını (F, G) kullanınız.).

4 145
Aracınızın özellikleri

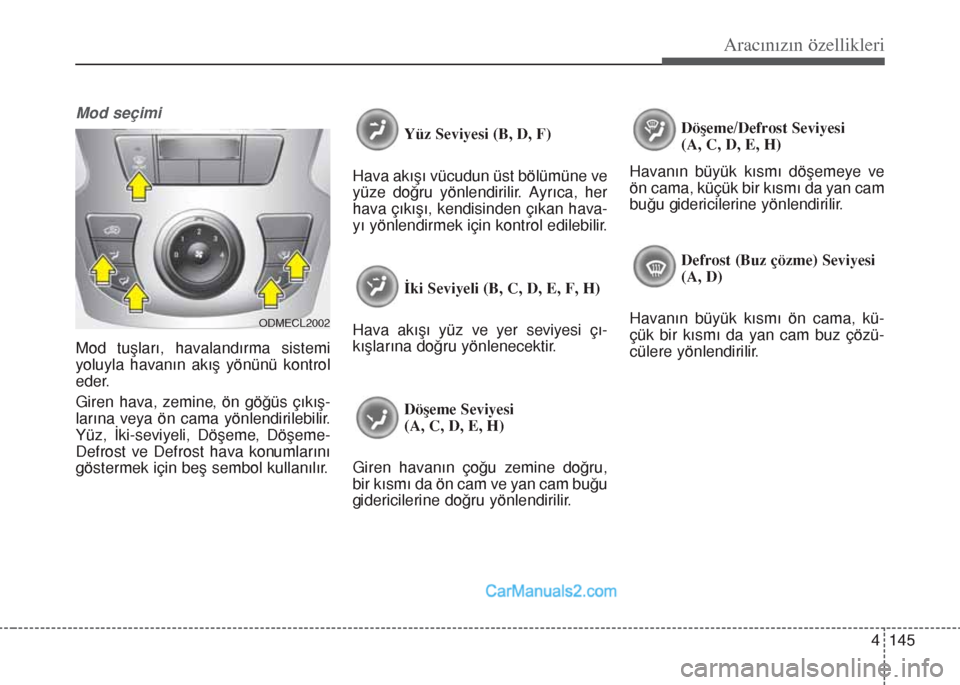

Mod seçimi
Mod tuşları, havalandırma sistemi
yoluyla havanın akış yönünü kontrol
eder.
Giren hava, zemine, ön göğüs çıkış-
larına veya ön cama yönlendirilebilir.
Yüz, İki-seviyeli, Döşeme, Döşeme-
Defrost ve Defrost hava konumlarını
göstermek için beş sembol kullanılır.Yüz Seviyesi (B, D, F)
Hava akışı vücudun üst bölümüne ve
yüze doğru yönlendirilir. Ayrıca, her
hava çıkışı, kendisinden çıkan hava-
yı yönlendirmek için kontrol edilebilir.
İki Seviyeli (B, C, D, E, F, H)
Hava akışı yüz ve yer seviyesi çı-
kışlarına doğru yönlenecektir.
Döşeme Seviyesi
(A, C, D, E, H)
Giren havanın çoğu zemine doğru,
bir kısmı da ön cam ve yan cam buğu
gidericilerine doğru yönlendirilir.Döşeme/Defrost Seviyesi
(A, C, D, E, H)
Havanın büyük kısmı döşemeye ve
ön cama, küçük bir kısmı da yan cam
buğu gidericilerine yönlendirilir.
Defrost (Buz çözme) Seviyesi
(A, D)
Havanın büyük kısmı ön cama, kü-
çük bir kısmı da yan cam buz çözü-
cülere yönlendirilir.
ODMECL2002

Aracınızın özellikleri
146 4

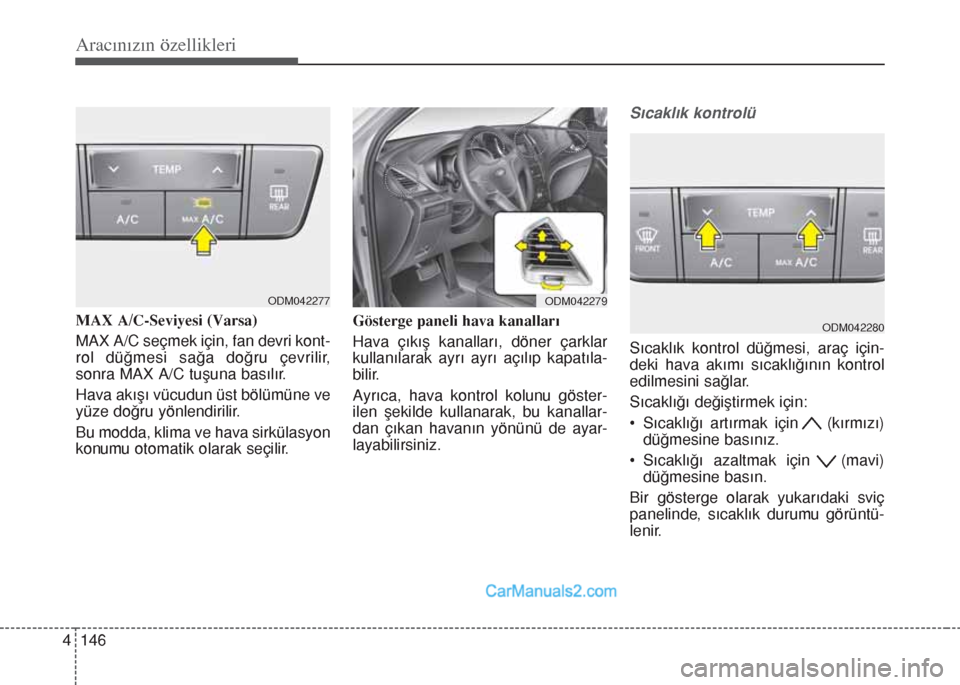

MAX A/C-Seviyesi (Varsa)
MAX A/C seçmek için, fan devri kont-
rol düğmesi sağa doğru çevrilir,
sonra MAX A/C tuşuna basılır.
Hava akışı vücudun üst bölümüne ve
yüze doğru yönlendirilir.
Bu modda, klima ve hava sirkülasyon
konumu otomatik olarak seçilir.Gösterge paneli hava kanalları
Hava çıkış kanalları, döner çarklar
kullanılarak ayrı ayrı açılıp kapatıla-
bilir.
Ayrıca, hava kontrol kolunu göster-
ilen şekilde kullanarak, bu kanallar-
dan çıkan havanın yönünü de ayar-
layabilirsiniz.
Sıcaklık kontrolü
Sıcaklık kontrol düğmesi, araç için-
deki hava akımı sıcaklığının kontrol
edilmesini sağlar.
Sıcaklığı değiştirmek için:
• Sıcaklığı artırmak için (kırmızı)
düğmesine basınız.
• Sıcaklığı azaltmak için (mavi)
düğmesine basın.
Bir gösterge olarak yukarıdaki sviç
panelinde, sıcaklık durumu görüntü-
lenir.
ODM042277ODM042279
ODM042280
