2-78
Sicherheitssysteme Ihres Fahrzeugs

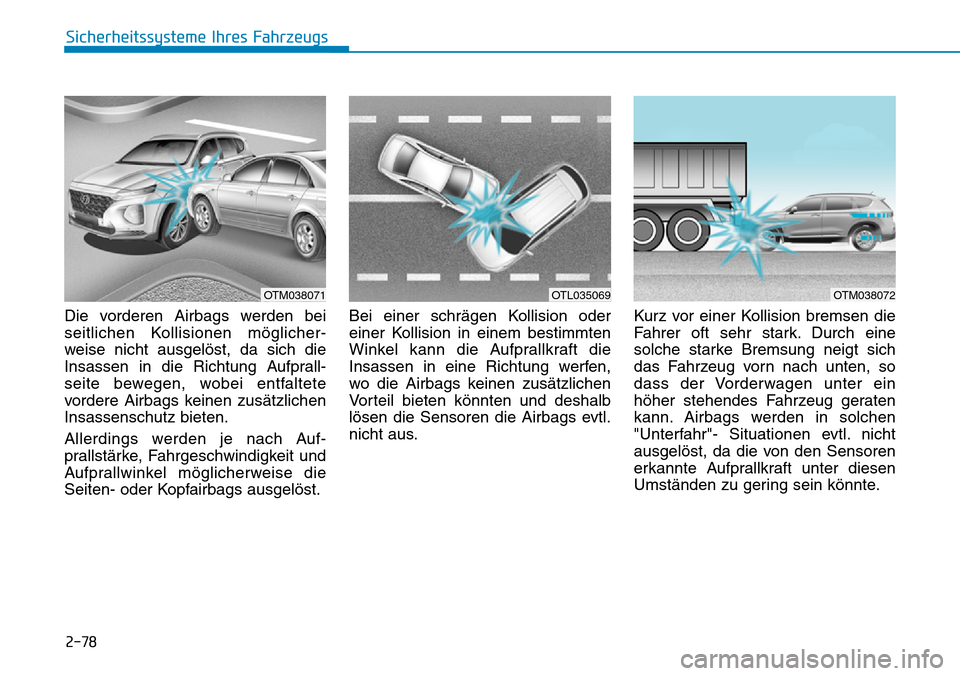

Die vorderen Airbags werden bei
seitlichen Kollisionen möglicher-
weise nicht ausgelöst, da sich die
Insassen in die Richtung Aufprall-
seite bewegen, wobei entfaltete
vordere Airbags keinen zusätzlichen
Insassenschutz bieten.
Allerdings werden je nach Auf-
prallstärke, Fahrgeschwindigkeit und
Aufprallwinkel möglicherweise die
Seiten- oder Kopfairbags ausgelöst.Bei einer schrägen Kollision oder
einer Kollision in einem bestimmten
Winkel kann die Aufprallkraft die
Insassen in eine Richtung werfen,
wo die Airbags keinen zusätzlichen
Vorteil bieten könnten und deshalb
lösen die Sensoren die Airbags evtl.
nicht aus.Kurz vor einer Kollision bremsen die
Fahrer oft sehr stark. Durch eine
solche starke Bremsung neigt sich
das Fahrzeug vorn nach unten, so
dass der Vorderwagen unter ein
höher stehendes Fahrzeug geraten
kann. Airbags werden in solchen
"Unterfahr"- Situationen evtl. nicht
ausgelöst, da die von den Sensoren
erkannte Aufprallkraft unter diesen
Umständen zu gering sein könnte.
OTL035069OTM038072OTM038071

2-79
Sicherheitssysteme Ihres Fahrzeugs
2

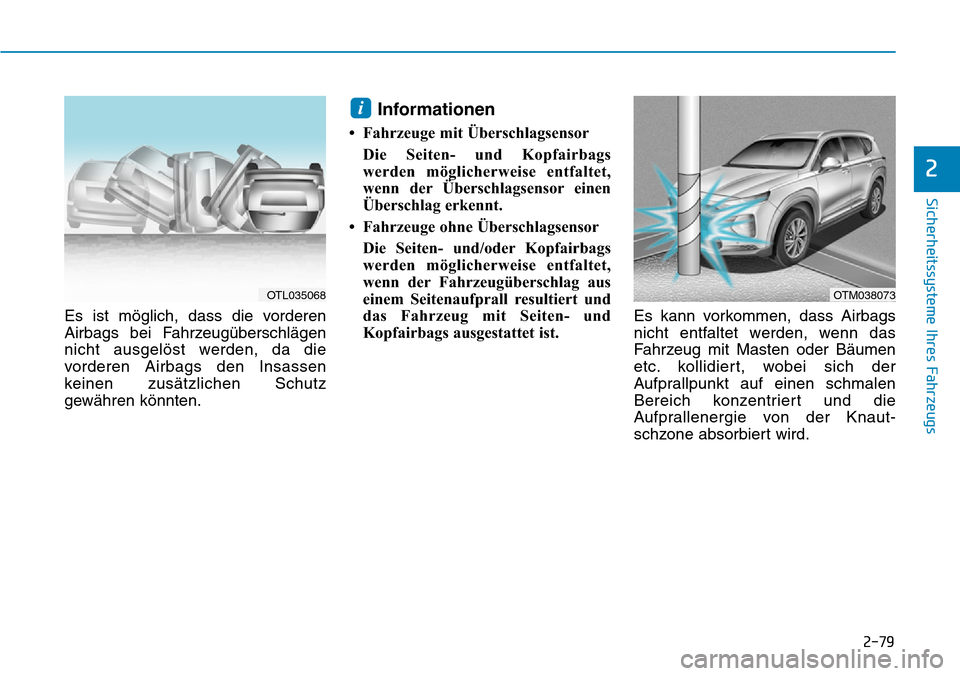

Es ist möglich, dass die vorderen
Airbags bei Fahrzeugüberschlägen
nicht ausgelöst werden, da die
vorderen Airbags den Insassen
keinen zusätzlichen Schutz
gewähren könnten.
Informationen
• Fahrzeuge mit Überschlagsensor
Die Seiten- und Kopfairbags
werden möglicherweise entfaltet,
wenn der Überschlagsensor einen
Überschlag erkennt.
• Fahrzeuge ohne Überschlagsensor
Die Seiten- und/oder Kopfairbags
werden möglicherweise entfaltet,
wenn der Fahrzeugüberschlag aus
einem Seitenaufprall resultiert und
das Fahrzeug mit Seiten- und
Kopfairbags ausgestattet ist.Es kann vorkommen, dass Airbags
nicht entfaltet werden, wenn das
Fahrzeug mit Masten oder Bäumen
etc. kollidiert, wobei sich der
Aufprallpunkt auf einen schmalen
Bereich konzentriert und die
Aufprallenergie von der Knaut-
schzone absorbiert wird.
i
OTM038073OTL035068

2-80
Sicherheitssysteme Ihres Fahrzeugs

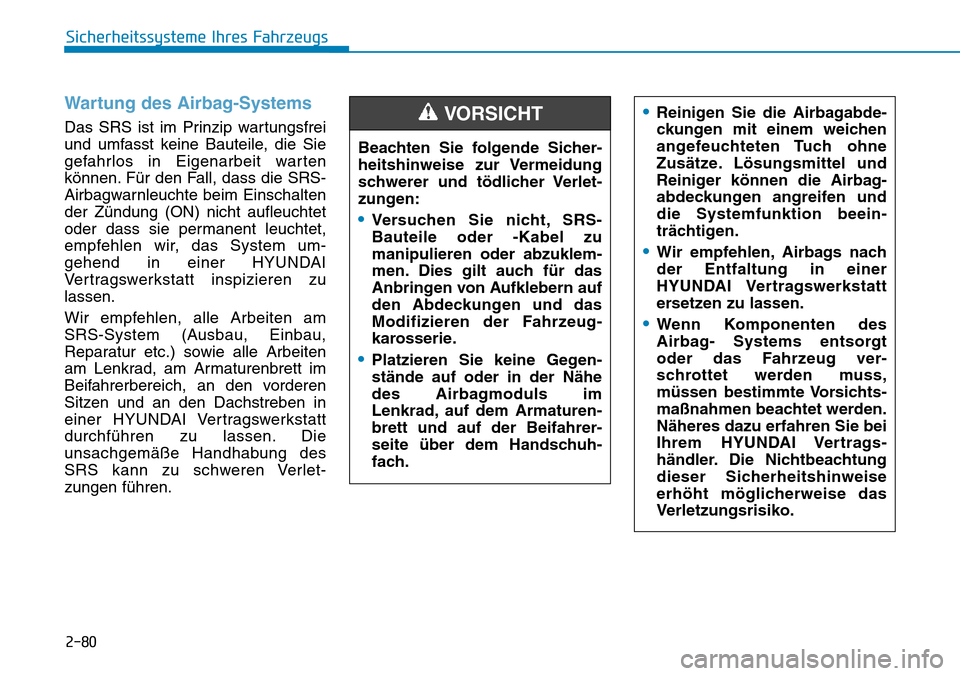

Wartung des Airbag-Systems
Das SRS ist im Prinzip wartungsfrei
und umfasst keine Bauteile, die Sie
gefahrlos in Eigenarbeit warten
können. Für den Fall, dass die SRS-
Airbagwarnleuchte beim Einschalten
der Zündung (ON) nicht aufleuchtet
oder dass sie permanent leuchtet,
empfehlen wir, das System um-
gehend in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
Wir empfehlen, alle Arbeiten am
SRS-System (Ausbau, Einbau,
Reparatur etc.) sowie alle Arbeiten
am Lenkrad, am Armaturenbrett im
Beifahrerbereich, an den vorderen
Sitzen und an den Dachstreben in
einer HYUNDAI Vertragswerkstatt
durchführen zu lassen. Die
unsachgemäße Handhabung des
SRS kann zu schweren Verlet-
zungen führen.•Reinigen Sie die Airbagabde-
ckungen mit einem weichen
angefeuchteten Tuch ohne
Zusätze. Lösungsmittel und
Reiniger können die Airbag-
abdeckungen angreifen und
die Systemfunktion beein-
trächtigen.
•Wir empfehlen, Airbags nach
der Entfaltung in einer
HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
•Wenn Komponenten des
Airbag- Systems entsorgt
oder das Fahrzeug ver-
schrottet werden muss,
müssen bestimmte Vorsichts-
maßnahmen beachtet werden.
Näheres dazu erfahren Sie bei
Ihrem HYUNDAI Vertrags-
händler. Die Nichtbeachtung
dieser Sicherheitshinweise
erhöht möglicherweise das
Verletzungsrisiko.
Beachten Sie folgende Sicher-
heitshinweise zur Vermeidung
schwerer und tödlicher Verlet-
zungen:
•Versuchen Sie nicht, SRS-
Bauteile oder -Kabel zu
manipulieren oder abzuklem-
men. Dies gilt auch für das
Anbringen von Aufklebern auf
den Abdeckungen und das
Modifizieren der Fahrzeug-
karosserie.
•Platzieren Sie keine Gegen-
stände auf oder in der Nähe
des Airbagmoduls im
Lenkrad, auf dem Armaturen-
brett und auf der Beifahrer-
seite über dem Handschuh-
fach.
VORSICHT

2-81
Sicherheitssysteme Ihres Fahrzeugs
2

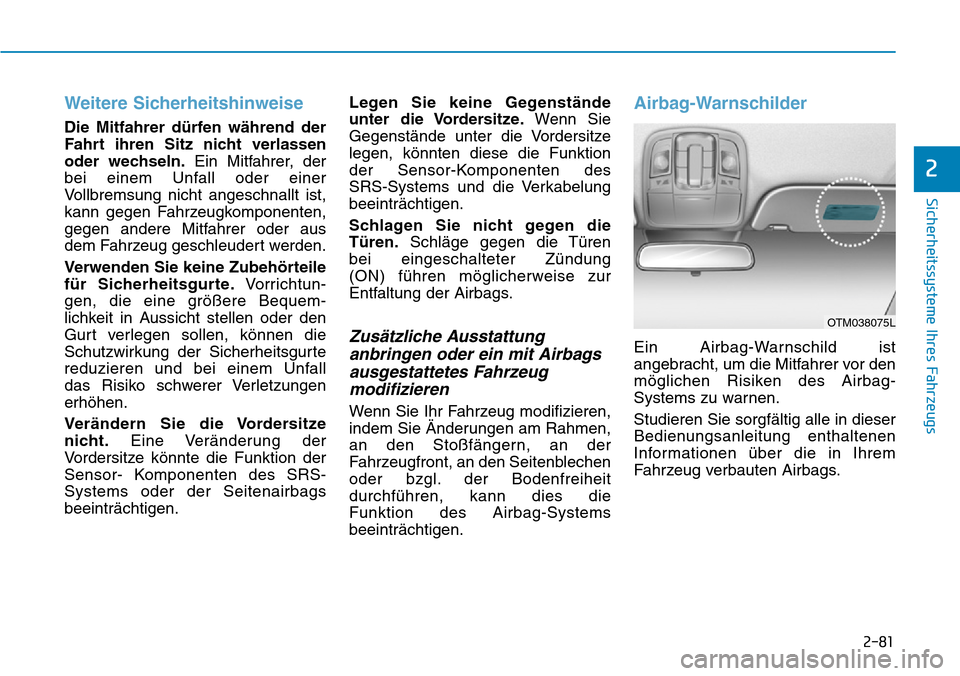

Weitere Sicherheitshinweise
Die Mitfahrer dürfen während der
Fahrt ihren Sitz nicht verlassen
oder wechseln.Ein Mitfahrer, der
bei einem Unfall oder einer
Vollbremsung nicht angeschnallt ist,
kann gegen Fahrzeugkomponenten,
gegen andere Mitfahrer oder aus
dem Fahrzeug geschleudert werden.
Verwenden Sie keine Zubehörteile
für Sicherheitsgurte.Vorrichtun-
gen, die eine größere Bequem-
lichkeit in Aussicht stellen oder den
Gurt verlegen sollen, können die
Schutzwirkung der Sicherheitsgurte
reduzieren und bei einem Unfall
das Risiko schwerer Verletzungen
erhöhen.
Verändern Sie die Vordersitze
nicht.Eine Veränderung der
Vordersitze könnte die Funktion der
Sensor- Komponenten des SRS-
Systems oder der Seitenairbags
beeinträchtigen.Legen Sie keine Gegenstände
unter die Vordersitze.Wenn Sie
Gegenstände unter die Vordersitze
legen, könnten diese die Funktion
der Sensor-Komponenten des
SRS-Systems und die Verkabelung
beeinträchtigen.
Schlagen Sie nicht gegen die
Türen.Schläge gegen die Türen
bei eingeschalteter Zündung
(ON) führen möglicherweise zur
Entfaltung der Airbags.
Zusätzliche Ausstattung
anbringen oder ein mit Airbags
ausgestattetes Fahrzeug
modifizieren
Wenn Sie Ihr Fahrzeug modifizieren,
indem Sie Änderungen am Rahmen,
an den Stoßfängern, an der
Fahrzeugfront, an den Seitenblechen
oder bzgl. der Bodenfreiheit
durchführen, kann dies die
Funktion des Airbag-Systems
beeinträchtigen.
Airbag-Warnschilder
Ein Airbag-Warnschild ist
angebracht, um die Mitfahrer vor den
möglichen Risiken des Airbag-
Systems zu warnen.
Studieren Sie sorgfältig alle in dieser
Bedienungsanleitung enthaltenen
Informationen über die in Ihrem
Fahrzeug verbauten Airbags.
OTM038075L

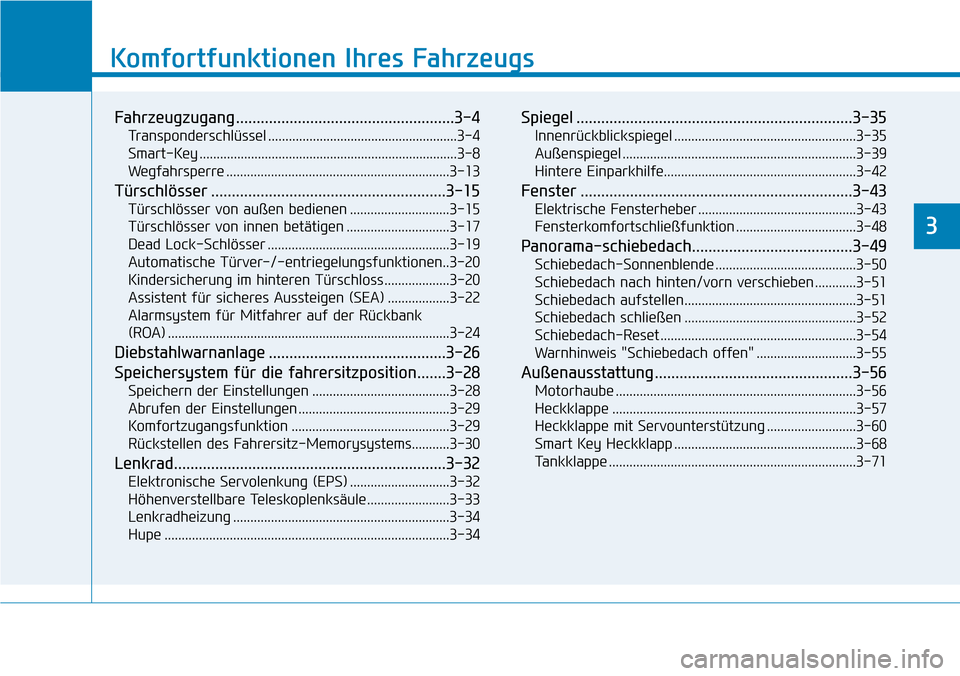

Komfortfunktionen Ihres Fahrzeugs
Fahrzeugzugang .....................................................3-4
Transponderschlüssel .......................................................3-4
Smart-Key ...........................................................................3-8
Wegfahrsperre .................................................................3-13
Türschlösser .........................................................3-15
Türschlösser von außen bedienen .............................3-15
Türschlösser von innen betätigen ..............................3-17
Dead Lock-Schlösser .....................................................3-19
Automatische Türver-/-entriegelungsfunktionen..3-20
Kindersicherung im hinteren Türschloss...................3-20
Assistent für sicheres Aussteigen (SEA) ..................3-22
Alarmsystem für Mitfahrer auf der Rückbank
(ROA) ..................................................................................3-24
Diebstahlwarnanlage ...........................................3-26
Speichersystem für die fahrersitzposition.......3-28
Speichern der Einstellungen ........................................3-28
Abrufen der Einstellungen ............................................3-29
Komfortzugangsfunktion ..............................................3-29
Rückstellen des Fahrersitz-Memorysystems...........3-30
Lenkrad..................................................................3-32
Elektronische Servolenkung (EPS) .............................3-32
Höhenverstellbare Teleskoplenksäule........................3-33
Lenkradheizung ...............................................................3-34
Hupe ...................................................................................3-34
Spiegel ...................................................................3-35
Innenrückblickspiegel .....................................................3-35
Außenspiegel ....................................................................3-39
Hintere Einparkhilfe........................................................3-42
Fenster ..................................................................3-43
Elektrische Fensterheber ..............................................3-43
Fensterkomfortschließfunktion ...................................3-48
Panorama-schiebedach.......................................3-49
Schiebedach-Sonnenblende .........................................3-50
Schiebedach nach hinten/vorn verschieben ............3-51
Schiebedach aufstellen..................................................3-51
Schiebedach schließen ..................................................3-52
Schiebedach-Reset .........................................................3-54
Warnhinweis "Schiebedach offen" .............................3-55
Außenausstattung ................................................3-56
Motorhaube ......................................................................3-56
Heckklappe .......................................................................3-57
Heckklappe mit Servounterstützung ..........................3-60
Smart Key Heckklapp .....................................................3-68
Tankklappe ........................................................................3-71
3

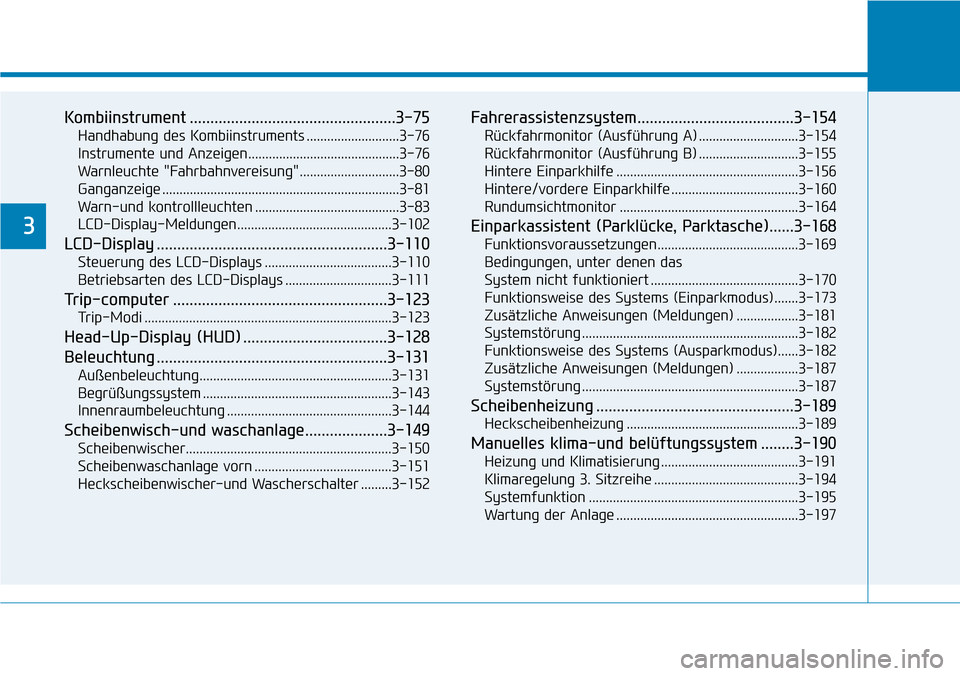

Kombiinstrument ..................................................3-75
Handhabung des Kombiinstruments ...........................3-76
Instrumente und Anzeigen............................................3-76
Warnleuchte "Fahrbahnvereisung".............................3-80
Ganganzeige .....................................................................3-81
Warn-und kontrollleuchten ..........................................3-83
LCD-Display-Meldungen.............................................3-102
LCD-Display ........................................................3-110
Steuerung des LCD-Displays .....................................3-110
Betriebsarten des LCD-Displays ...............................3-111
Trip-computer ....................................................3-123
Trip-Modi ........................................................................3-123
Head-Up-Display (HUD) ...................................3-128
Beleuchtung ........................................................3-131
Außenbeleuchtung........................................................3-131
Begrüßungssystem .......................................................3-143
Innenraumbeleuchtung ................................................3-144
Scheibenwisch-und waschanlage....................3-149
Scheibenwischer............................................................3-150
Scheibenwaschanlage vorn ........................................3-151
Heckscheibenwischer-und Wascherschalter .........3-152
Fahrerassistenzsystem......................................3-154
Rückfahrmonitor (Ausführung A) .............................3-154
Rückfahrmonitor (Ausführung B) .............................3-155
Hintere Einparkhilfe .....................................................3-156
Hintere/vordere Einparkhilfe .....................................3-160
Rundumsichtmonitor ....................................................3-164
Einparkassistent (Parklücke, Parktasche)......3-168
Funktionsvoraussetzungen.........................................3-169
Bedingungen, unter denen das
System nicht funktioniert ...........................................3-170
Funktionsweise des Systems (Einparkmodus) .......3-173
Zusätzliche Anweisungen (Meldungen) ..................3-181
Systemstörung ...............................................................3-182
Funktionsweise des Systems (Ausparkmodus)......3-182
Zusätzliche Anweisungen (Meldungen) ..................3-187
Systemstörung ...............................................................3-187
Scheibenheizung ................................................3-189
Heckscheibenheizung ..................................................3-189
Manuelles klima-und belüftungssystem ........3-190
Heizung und Klimatisierung ........................................3-191
Klimaregelung 3. Sitzreihe ..........................................3-194
Systemfunktion .............................................................3-195
Wartung der Anlage .....................................................3-197
3

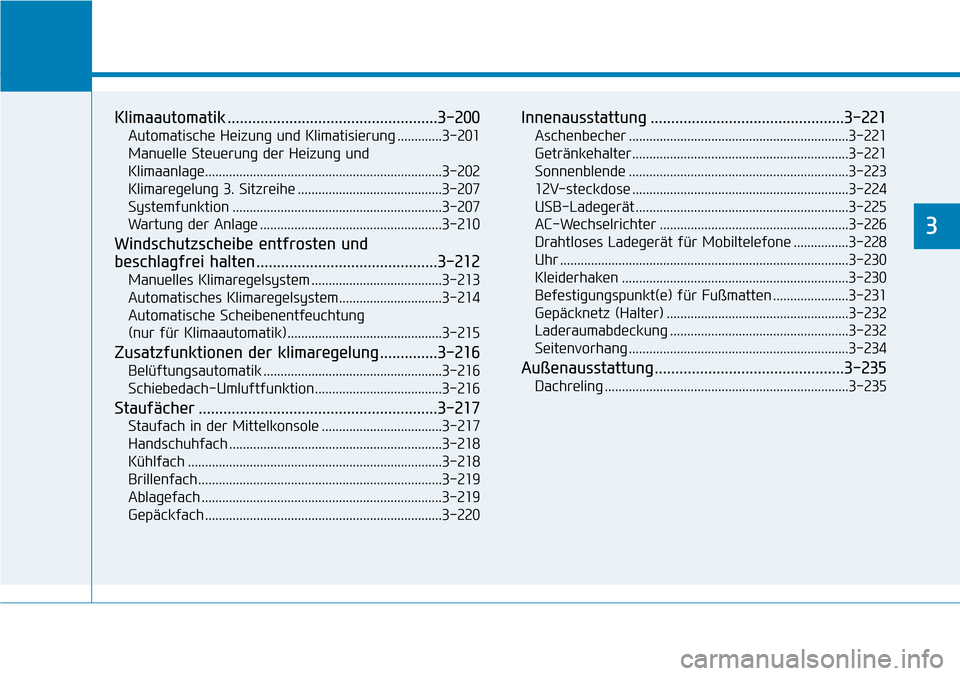

Klimaautomatik ...................................................3-200
Automatische Heizung und Klimatisierung .............3-201
Manuelle Steuerung der Heizung und
Klimaanlage.....................................................................3-202
Klimaregelung 3. Sitzreihe ..........................................3-207
Systemfunktion .............................................................3-207
Wartung der Anlage .....................................................3-210
Windschutzscheibe entfrosten und
beschlagfrei halten ............................................3-212
Manuelles Klimaregelsystem ......................................3-213
Automatisches Klimaregelsystem..............................3-214
Automatische Scheibenentfeuchtung
(nur für Klimaautomatik).............................................3-215
Zusatzfunktionen der klimaregelung ..............3-216
Belüftungsautomatik ....................................................3-216
Schiebedach-Umluftfunktion.....................................3-216
Staufächer ..........................................................3-217
Staufach in der Mittelkonsole ...................................3-217
Handschuhfach ..............................................................3-218
Kühlfach ..........................................................................3-218
Brillenfach.......................................................................3-219
Ablagefach ......................................................................3-219
Gepäckfach .....................................................................3-220
Innenausstattung ...............................................3-221
Aschenbecher ................................................................3-221
Getränkehalter...............................................................3-221
Sonnenblende ................................................................3-223
12V-steckdose ...............................................................3-224
USB-Ladegerät ..............................................................3-225
AC-Wechselrichter .......................................................3-226
Drahtloses Ladegerät für Mobiltelefone ................3-228
Uhr ....................................................................................3-230
Kleiderhaken ..................................................................3-230
Befestigungspunkt(e) für Fußmatten ......................3-231
Gepäcknetz (Halter) .....................................................3-232
Laderaumabdeckung ....................................................3-232
Seitenvorhang ................................................................3-234
Außenausstattung..............................................3-235
Dachreling .......................................................................3-235
3

3-4
Komfortfunktionen Ihres Fahrzeugs
Transponderschlüssel
(ausstattungsabhängig)
Ihr HYUNDAI ist mit einem
Transponderschlüssel ausgestattet,
mit dem Sie die Türen (und die
Heckklappe) ver- und entriegeln und
auch den Motor starten können.
1. Tür verriegeln
2. Tür entriegeln
3. Heckklappe öffnen
Verriegeln
Zum Verriegeln:
1. Schließen Sie alle Türen, die
Motorhaube und die Heckklappe.
2. Drücken Sie die Türverrie-
gelungstaste (1) auf dem
Transponderschlüssel.
3. Die Türen werden verriegelt.
Daraufhin leuchten einmal kurz die
Warnblinker auf. Ferner werden
die Außenspiegel automatisch
eingeklappt, wenn falls in den
Benutzereinstellungen am LCD-
Display 'Convenience [Komfort] →
Welcome mirror/light [Spiegel-/
Licht-Willkommensfunktion] →On
door unlock [Bei Türentriegelung]'
gewählt ist.
Detaillierte Informationen
finden Sie unter "LCD-Display"
in diesem Kapitel.
4. Vergewissern Sie sich, dass die
Türen verriegelt sind, indem Sie
die Stellung der Türverrie-
gelungstaste im Inneren des
Fahrzeugs kontrollieren.
FAHRZEUGZUGANG
OPDE046001
Lassen Sie Ihre Schlüssel nicht
zusammen mit unbeauf-
sichtigten Kindern in Ihrem
Fahrzeug zurück. Unbeauf-
sichtigte Kinder könnten den
Schlüssel in das Zündschloss
stecken, die Fensterheber oder
andere Funktionen betätigen
oder sogar das Fahrzeug in
Bewegung setzen. Schwere und
sogar tödliche Verletzungen
wären die mögliche Folge.
VORSICHT

3-5
Komfortfunktionen Ihres Fahrzeugs
3
Entriegeln
Zum Entriegeln:
1. Drücken Sie die Türentrie-
gelungstaste (2) auf dem
Transponderschlüssel.
2. Die Türen werden entriegelt.
Daraufhin leuchten zweimal kurz
die Warnblinker auf. Ferner werden
die Außenspiegel automatisch
ausgeklappt, wenn falls in den
Benutzereinstellungen am LCD-
Display 'Convenience [Komfort] →
Welcome mirror/light [Spiegel-/
Licht-Willkommensfunktion] →On
door unlock [Bei Türentriegelung]'
gewählt ist.
Detaillierte Informationen
finden Sie unter "LCD-Display"
in diesem Kapitel.
Informationen
Wenn nach dem Entriegeln der Türen
nicht innerhalb von 30 Sekunden eine
Tür geöffnet wird, werden die Türen
automatisch verriegelt.
Heckklappe entriegeln
Zum Entriegeln:
1. Drücken Sie die Heckklappen-
entriegelungstaste (3) auf der
Fernbedienung länger als eine
Sekunde.
2. Daraufhin leuchten zweimal kurz
die Warnblinker auf.
Informationen
Die Taste trägt die Beschriftung
"HOLD" (Halten), um Sie darauf
hinzuweisen, dass Sie die Taste
gedrückt halten müssen.
Starten
Detaillierte Informationen finden Sie
im Kapitel "Zündschalter" in Kapitel 5.
So vermeiden Sie eine Beschädi-
gung der Fernbedienung:
• Lassen Sie weder Wasser noch
andere Flüssigkeiten oder
Flammen an den Transponder-
schlüssel gelangen. Wenn
Feuchtigkeit (verschüttete
Getränke etc.) in den Smartkey
eindringt oder der Smartkey zu
heiß wird, wird möglicherweise
der interne Schaltkreis
beschädigt, wodurch die
Fahrzeuggarantie erlischt.
• Lassen Sie die Fernbedienung
nicht fallen und werfen Sie sie
nicht.
• Schützen Sie die Fernbedienung
vor extremen Temperaturen.
ANMERKUNG
i
i

3-6
Komfortfunktionen Ihres Fahrzeugs
Mechanischer Schlüssel
Sollte die Fernbedienung eine
Störung aufweisen, können Sie die
Tür mit dem mechanischen
Schlüssel ver- oder entriegeln.
Um den Schlüssel aufzuklappen,
drücken Sie auf den Sperrknopf, und
der Schlüssel klappt automatisch
heraus.
Um den Schlüssel zusammen-
zuklappen, halten Sie den
Sperrknopf gedrückt und klappen
Sie den Schlüssel zusammen.Klappen Sie den Schlüssel nicht
zusammen, ohne den Sperrknopf
zu drücken. Dies könnte den
Schlüssel beschädigen.
Vorsichtshinweise für die
Fernbedienung
Die Fernbedienung ist unter den
folgenden Bedingungen ohne
Funktion:
• Der Zündschlüssel steckt im
Zündschloss.
• Die maximale Senderreichweite
(ca. 10 m) ist überschritten.
• Die Batterie in der Fernbedienung
ist entladen.
• Andere Fahrzeuge oder Objekte
könnten das Signal blockieren.
• Es herrschen extrem niedrige
Außentemperaturen.
• Der Sender befindet sich in der
Nähe eines Radio- oder Flug-
hafensenders, der die Frequenzen
des Handsenders überlagern
kann.Wenn die Fernbedienung nicht
ordnungsgemäß funktioniert,
entriegeln und verriegeln Sie die Tür
mit dem mechanischen Schlüssel.
Für den Fall, dass Sie Probleme
mit der Fernbedienung haben,
empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.
Wenn sich die Fernbedienung in
unmittelbarer Nähe Ihres Mobil-
telefons oder Smartphones befindet,
wird das Signal der Fernbedienung
möglicherweise durch den Betrieb
des Mobiltelefons oder Smartphones
blockiert.
Dies gilt insbesondere für den Fall,
dass das Telefon gerade aktiv ist
(zum Beispiel beim Tätigen oder
Entgegennehmen von Anrufen sowie
beim Senden und Empfangen von
Textnachrichten oder E-Mails.
Bewahren Sie den Transponder-
schlüssel nach Möglichkeit nicht am
selben Ort auf wie Ihr Mobiltelefon
und wahren Sie einen
angemessenen Abstand zwischen
den beiden Geräten.
ANMERKUNG
OPDE046003
